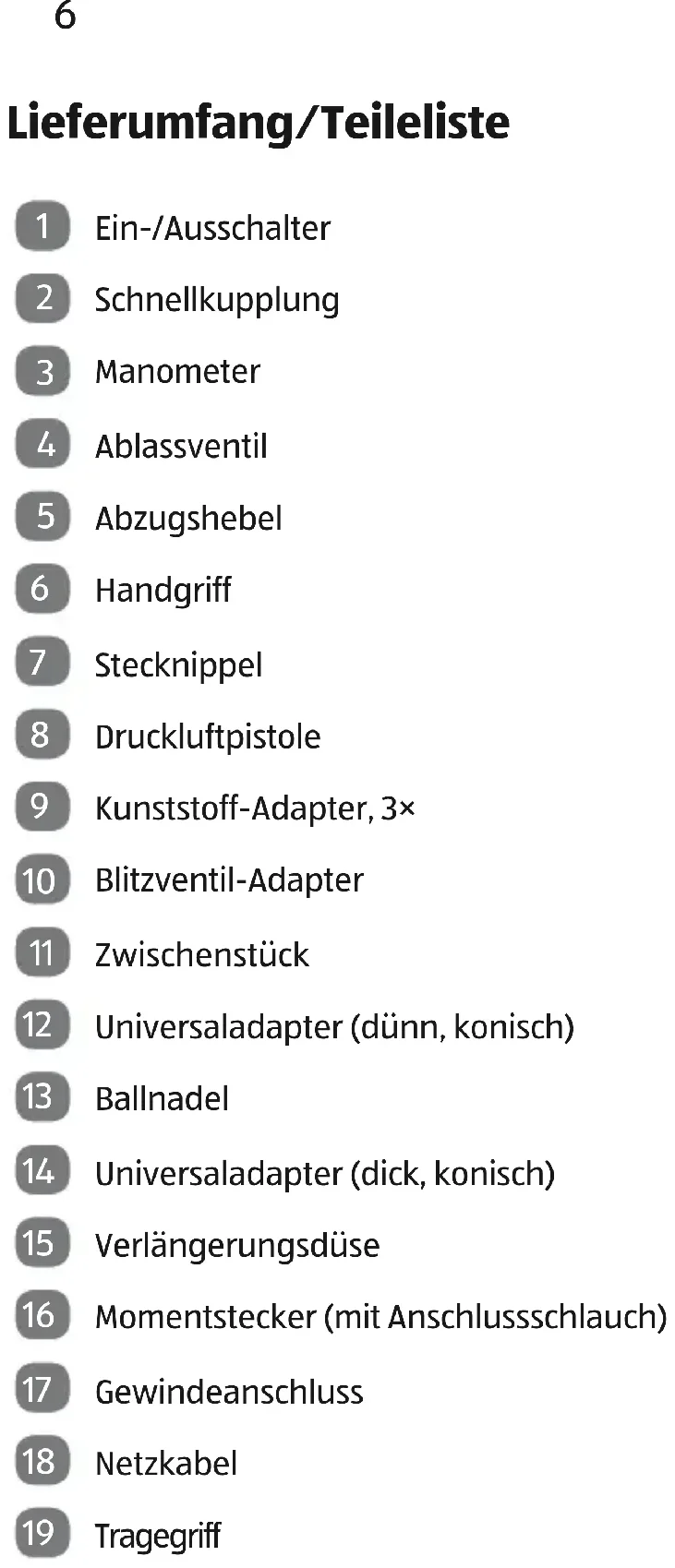

Lieferumfang/Teileliste

Kunststoff-Adapter, 3×

Universaladapter (dünn, konisch)

Universaladapter (dick, konisch)

Momentstecker (mit Anschlussschlauch)

TragegriffAllgemeines

Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem KompressorWZ-AC 193 (im Folgenden nur „Kompressor“ genannt). Sie enthält wichtige Informatio- nen zur Sicherheit, Verwendung und Wartung. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Kompressor verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Kompressors führen. Halten Sie die geltenden lokalen oder nationalen Bestimmungen zur Verwendung dieses Produkts ein. Bewahren Sie diese Bedienungsanleitung zur späteren Refe- renz an einem sicheren Ort auf. Wenn Sie den Kompressor an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit. Zeichenerklärung Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf dem Kompressor oder auf der Verpackung verwendet. WARNUNG! Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann. VORSICHT! Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, leichte oder moderate Verletzungen zur Folge haben kann. HINWEIS! Warnt vor möglichen Sachschäden. Dieses Symbol weist auf nützliche Zusatzinformationen zur Ver- wendung hin. Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Lesen Sie die Bedienungsanleitung. Tragen Sie Gehörschutz.Allgemeines

Dieses Symbol kennzeichnet den Kompressor als Gerät der Schutz- klasse II mit Doppelisolierung. WARNUNG! Es besteht Stromschlaggefahr! WARNUNG! Die Oberflächen des Kompressors können sich wäh- rend des Betriebs erwärmen. Es besteht Verbrennungsgefahr! WARNUNG! Der Kompressor kann ohne Vorwarnung anlaufen. VERBOT: Den Hahn nicht öffnen, bevor der Luftschlauch ange- schlossen ist. size: 42 x 46 mm; print black Label5_WZ_AC_192.pdf 1 18.07.2017 16:10:46 Der garantierte Schallleistungspegel L

liegt bei 96 dB. Die Druckluftpistole mit montierter Verlängerungsdüse eignet sich zur Verwendung als Ausblaspistole. Der Reifenfüller eignet sich zum Aufpumpen von Fahrradreifen, so- fern diese für eine Verwendung mit Kompressoren zugelassen sind. Beachten Sie die Herstellerangaben zu den Reifen. Der Reifenfüller eignet sich zum Aufpumpen von Schlauchbooten und anderen aufblasbaren Gegenständen, sofern diese für eine Verwendung mit Kompressoren zugelassen sind. Beachten Sie die Herstellerangaben zu den aufblasbaren Gegenständen. Der Reifenfüller eignet sich zum Aufpumpen von Autoreifen. Dieser Kompressor hat eine Nennspannung / -frequenz von

220 - 240 V~, 50 Hz.

Der Kompressor hat eine Aufnahmeleistung von 1,1kW, die Betriebsart S3 mit relativer Einschaltdauer 15%. Dieser Kompressor hat eine maximale Drehzahl pro Minute von 3750 Min

Dieser Kompressor ist für einen Maximaldruck von 8 bar ausgelegt.Sicherheit

Dieser Kompressor hat eine theoretische Ansaugleistung von 180 l/min. Sicherheit Bestimmungsgemäßer Gebrauch Der Kompressor dient zum Erzeugen von Druckluft und ist für die Verwendung mit unterschiedlichen Druckluftwerkzeugen geeignet. Die im Lieferumfang enthaltene Druckluftpistole kann (mit montiertem Momentstecker) als Reifenfüller zum Befüllen von aufblasbaren Gegenständen, wie z.B. Fahrzeugreifen, verwendet werden oder (mit montierter Verlängerungsdüse) als Ausblaspistole. Es ist untersagt, mithilfe des Kompressors Schlauchboote u. ä. aufblasbare Gegenstände aufzupumpen, die nicht für die Verwendung von Kompressoren konzipiert sind. Der Kompressor ist nicht für den gewerblichen, handwerklichen oder industriel- len Einsatz konstruiert worden, sondern für den Privatanwender im Hobby- und Do-It- Yourself-Bereich. Der Kompressor darf ausschließlich gemäß seiner Bestimmung verwendet werden. Jede weitere, darüber hinausgehende Verwendung ist verboten! Der Kompressor ist kein Kinderspielzeug. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie der Betriebshinweise in der Bedienungsanleitung. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung beachten Sie unbedingt die für den Betrieb des Kompressors geltenden Vorschriften Ihres Landes. Es darf nur Zubehör verwendet werden, das für den Kompressor geeignet ist. Personen, die den Kompressor bedienen und Wartungsarbeiten durchführen, müs- sen mit diesem vertraut und über mögliche Gefahren unterrichtet sein. Darüber hin- aus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen oder Schä- den, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind:

• Verwendung des Kompressors für andere Zwecke als für die er bestimmt ist;

• Nichtbeachtung der Sicherheitshinweise und Warnungen sowie der Montage Betriebs Wartungs- und Reinigungsanweisungen, die in dieser Bedienungs- anleitung enthalten sind; Nichtbeachtung etwaiger für die Verwendung des Kompressors spezifischer und/oder allgemein geltender Unfallverhütungs arbeitsmedizinischer oder sicherheitstechnischer Vorschriften;Sicherheit

• Verwendung von Zubehör und Ersatzteilen, die nicht für den Kompressor be- stimmt sind;

• Veränderungen am Kompressor;

• Reparatur des Kompressors durch einen anderen als den Hersteller oder eine Fachkraft;

• Gewerbliche, handwerkliche oder industrielle Nutzung des Kompressors;

• Bedienung oder Wartung des Kompressors durch Personen, die mit dem Um- gang mit dem Kompressor nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Kompressors können folgende Gefährdungen auftreten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes. Allgemeine Sicherheitshinweise ACHTUNG! Beim Gebrauch dieses Kompressors müssen zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen beachtet werden. Lesen und beachten Sie diese Hinweise, bevor Sie den Kompressor benutzen.

1. Halten Sie Ihren Arbeitsbereich in Ordnung.

− Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigen Sie Umgebungseinflüsse.

− Setzen Sie den Kompressor nicht dem Regen aus. − Benutzen Sie den Kompressor nicht in feuchter oder nasser Umgebung. − Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. − Benutzen Sie den Kompressor nicht, wo Brand- oder Explosi- onsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag.

− Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).Sicherheit

4. Halten Sie andere Personen fern.

− Lassen Sie andere Personen, insbesondere Kinder, nicht den Kompressor oder das Kabel berühren. Halten Sie sie von Ih- rem Arbeitsbereich fern.

5. Bewahren Sie Ihren Kompressor sicher auf.

− Der unbenutzte Kompressor sollte in einem trockenen und abgeschlossenen Raum, außerhalb der Reichweite von Kin- dern, abgestellt werden.

6. Überlasten Sie Ihren Kompressor nicht.

− Sie arbeiten besser und sicherer im angegebenen Leistungs- bereich.

7. Tragen Sie geeignete Arbeitskleidung.

− Tragen Sie keine weite Kleidung oder Schmuck, diese können von beweglichen Teilen erfasst werden. − Bei Arbeiten im Freien ist festes Schuhwerk empfehlenswert. − Tragen Sie bei langen Haaren ein Haarnetz.

8. Benutzen Sie Schutzausrüstung.

− Tragen Sie eine Schutzbrille. − Verwenden Sie bei stauberzeugenden Arbeiten eine Atem- maske.

9. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist. − Benutzen Sie das Kabel nicht, um den Stecker aus der Steck- dose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

10. Pflegen Sie Ihren Kompressor mit Sorgfalt.

− Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. − Befolgen Sie die Wartungsvorschriften. − Kontrollieren Sie regelmäßig das Netzkabel und den Netzste- cker des Kompressors und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.Sicherheit

− Kontrollieren Sie Verlängerungskabel regelmäßig und erset- zen Sie diese, wenn sie beschädigt sind. − Halten Sie Griffe trocken, sauber und frei von Öl und Fett.

11. Ziehen Sie den Netzstecker.

− Stellen Sie bei Nichtgebrauch des Kompressors, vor der War- tung und beim Wechsel von Werkzeugen sicher, dass der Kompressor von der Stromversorgung getrennt ist.

12. Vermeiden Sie unbeabsichtigten Anlauf.

− Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

13. Benutzen Sie Verlängerungskabel für den Außenbereich.

− Verwenden Sie im Freien nur dafür zugelassene und entspre- chend gekennzeichnete Verlängerungskabel.

14. Seien Sie aufmerksam.

− Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie den Kompressor nicht, wenn Sie unkon- zentriert sind, müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen.

15. Überprüfen Sie den Kompressor auf eventuelle

Beschädigungen. − Vor weiterem Gebrauch des Kompressors müssen Schutzvorrich- tungen oder leicht beschädigte Teile sorgfältig auf ihre einwand- freie und bestimmungsgemäße Funktion untersucht werden. − Prüfen Sie, ob die beweglichen Teile einwandfrei funktionie- ren und nicht klemmen oder ob Teile beschädigt sind. Sämt- liche Teile müssen richtig montiert sein und Bedingungen erfüllen, um den einwandfreien Betrieb des Kompressors zu gewährleisten. − Beschädigte Schutzvorrichtungen und Teile müssen sachge- mäß durch eine anerkannte Fachwerkstatt repariert oder aus- gewechselt werden, soweit es nicht anders in der Gebrauchs- anweisung angegeben ist.Sicherheit

− Beschädigte Schalter müssen bei einer Kundendienstwerk- statt ersetzt werden. − Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

− Benutzen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer Einsatzwerkzeuge oder Zubehörteile, als der in der Bedienungsanleitung angegebenen oder im Katalog empfohlenen, kann eine persönliche Verletzungsge- fahr für Sie bedeuten.

17. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofach-

kraft reparieren. − Dieses Elektrowerkzeug entspricht den einschlägigen Sicher- heitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatz- teile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

− Tragen Sie während der Verwendung des Kompressors einen Gehörschutz.

19. Austausch der Anschlussleitung.

− Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.Sicherheit

Sicherheitshinweise für den Kompressor ACHTUNG! Betreiben Sie den Kompressor zu Ihrer eigenen Sicher- heit erst, nachdem Sie die Sicherheitshinweise gelesen haben und bewahren Sie die Bedienungsanleitung in ständiger Nähe zum Kompressor auf. WARNUNG! Explosionsgefahr! Wenn Sie den Kompressor an einem ungeeigneten, unzureichend belüfteten Ort, bei ungeeigneter Umgebungstemperatur oder in einem Raum betreiben, in dem sich Stäube, Säuren, Dämpfe oder entflammbare Gase befinden, besteht Explosionsgefahr. − Der Kompressor darf nicht in einem Raum betrieben oder gelagert werden, in dem sich Stäube, Säuren, Dämpfe oder entflammbare Gase befinden. Er kann explodieren. − Halten Sie leicht entflammbare Stoffe vom Kompressor fern. − Betreiben Sie den Kompressor nur bei einer Umgebungstem- peratur von mindestens +5 °C und bei maximal +40 °C. Bei Temperaturen unter +5 °C ist der Motoranlauf durch Schwergängigkeit gefährdet. − Stellen Sie sicher, dass die Umgebungstemperatur in geschlos- sener Arbeitsumgebung nicht höher als +25 °C ist, um eine ordnungsgemäße Funktion des Kompressors bei anhaltender vollständiger Luftfüllung sicherzustellen. − Betreiben Sie den Kompressor nur in gut belüfteten Räumen. − Sprühen Sie kein Wasser oder entflammbare Flüssigkeiten auf den Kompressor.Sicherheit

WARNUNG! Verletzungsgefahr! Der Kompressor steht während des Betriebs und in nicht-entlüfte- tem Zustand unter Druck. Wenn der Kompressor beschädigt wird, Verbindungen gelöst oder ungeeignete oder beschädigte Leitun- gen verwendet werden, kann Druck austreten. Es besteht Verlet- zungsgefahr. − Der Kompressor darf nicht betrieben werden, wenn er Mängel aufweist, durch die Bediener oder Dritte gefährdet werden. − Kontrollieren Sie den Kompressor vor jedem Betrieb auf Rost und Beschädigungen. Betreiben Sie den Kompressor nicht, wenn er beschädigt oder verformt ist. Wenden Sie sich umgehend über die auf der Garantiekarte angegebene Serviceadresse an unseren Kundendienst, wenn Sie Beschädigungen feststellen. − Lösen Sie keine Verbindungen, während der Kompressor un- ter Druck steht. − Bohren Sie niemals Löcher in den Kompressor, schweißen Sie niemals am Kompressor und verformen Sie ihn niemals. − Betreiben Sie den Kompressor niemals, wenn er beschädigt oder verformt ist. − Stellen Sie sicher, dass der Kompressor stets entlüftet ist, bevor Sie Verbindungen lösen oder Druckluftwerkzeuge anschließen oder abmontieren. − Schalten Sie den Ein-/Ausschalter auf die Stellung 0 (OFF), wenn der Kompressor ausgeschaltet ist. − Stellen Sie sicher, dass Sie für Druckluft ausschließlich Pneumatik- leitungen verwenden, die für einen mit dem Kompressor über- einstimmenden Maximaldruck geeignet sind. − Versuchen Sie nicht, beschädigte Leitungen zu reparieren, sondern tauschen Sie diese aus. − Transportieren Sie den Kompressor niemals, wenn der Kom- pressor unter Druck steht.Sicherheit

WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. − Schließen Sie den Kompressor nur an, wenn die Netzspan- nung der Steckdose mit der Betriebsspannung laut Typen- schild übereinstimmt. − Schließen Sie den Kompressor nur an eine gut zugängliche Steckdose an, damit Sie ihn bei einem Störfall schnell vom Stromnetz trennen können. − Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird. − Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten. − Ziehen Sie vor dem Transport sowie vor Reinigungs- oder Wartungsarbeiten immer den Netzstecker aus der Steckdose. − Verwenden Sie den Kompressor nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist. Lassen Sie das beschädig- te Teil durch eine autorisierte Fachwerkstatt gegen ein Origi- nalteil austauschen. Wenden Sie sich hierzu über die auf der Garantiekarte angegebene Serviceadresse an unseren Kun- dendienst. − Ziehen Sie bei Nichtverwendung immer den Netzstecker aus der Steckdose. − Betreiben Sie den Kompressor über eine Fehlerstromschut- zeinrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA. Der Einsatz einer Fehlerstromschutzeinrichtung vermin- dert das Risiko eines elektrischen Schlages.Sicherheit

WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Dieser Kompressor darf nicht von Kindern sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkei- ten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder dürfen nicht mit dem Kompressor spielen. Reinigung und Benut- zerwartung dürfen nicht von Kindern durchgeführt werden. − Lassen Sie den Kompressor während des Betriebs nicht unbe- aufsichtigt. − Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kin- der können sich beim Spielen darin verfangen und ersticken. VORSICHT! Verbrennungsgefahr! Der Kompressor wird während des Betriebs heiß. Sie können sich daran verbrennen. − Berühren Sie das Kolbengehäuse und Leitungen während des Betriebs nicht, um Brandwunden zu vermeiden. − Gehen Sie beim Arbeiten vorsichtig vor. WARNUNG! Verletzungsgefahr! Der Druckluftstrahl, den Sie mit dem Kompressor erzeugen können, hat einen hohen Druck. Bei unsachgemäßem Umgang mit dem Kompressor oder dem Druckluftstrahl besteht Verletzungsgefahr! − Richten Sie den Kompressor oder das Zubehör nicht gegen Personen, Dinge oder Tiere, um schwere Personenschäden zu vermeiden.Kompressor und Lieferumfang prüfen

− Richten Sie den Druckluftstrahl nicht auf Personen oder Tiere und verwenden Sie ihn nicht zur Reinigung von Kleidung am Körper. − Stecken Sie niemals die Hände oder Gegenstände durch die Schutzgitter des Kompressors. − Halten Sie Kinder und Tiere vom Funktionsbereich des Kom- pressors weit entfernt. − Halten Sie beim Lösen der Schlauchkupplung das Kupplungs- stück mit der Hand fest, um Verletzungen durch den zurück- schnellenden Schlauch zu vermeiden. − Wenn Sie den Kompressor zum Ausblasen verwenden, tragen Sie unbedingt eine Schutzbrille. Durch Fremdkörper und weg- geblasene Teile besteht Verletzungsgefahr. HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Kompressor kann zu Beschädi- gungen des Kompressors führen. − Stecken Sie keine Gegenstände in den Kompressor. − Transportieren Sie den Kompressor nur an den dafür vorgese- henen Griffen. Kompressor und Lieferumfang prüfen WARNUNG! Verschluckungs- und Erstickungsgefahr! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen. Es besteht Verschluckungs- und Erstickungsgefahr. − Halten Sie Kinder vom Kompressor, von Kleinteilen und dem Verpackungsmaterial fern. − Der Kompressor ist kein Kinderspielzeug.

1. Nehmen Sie den Kompressor vorsichtig aus der Verpackung.

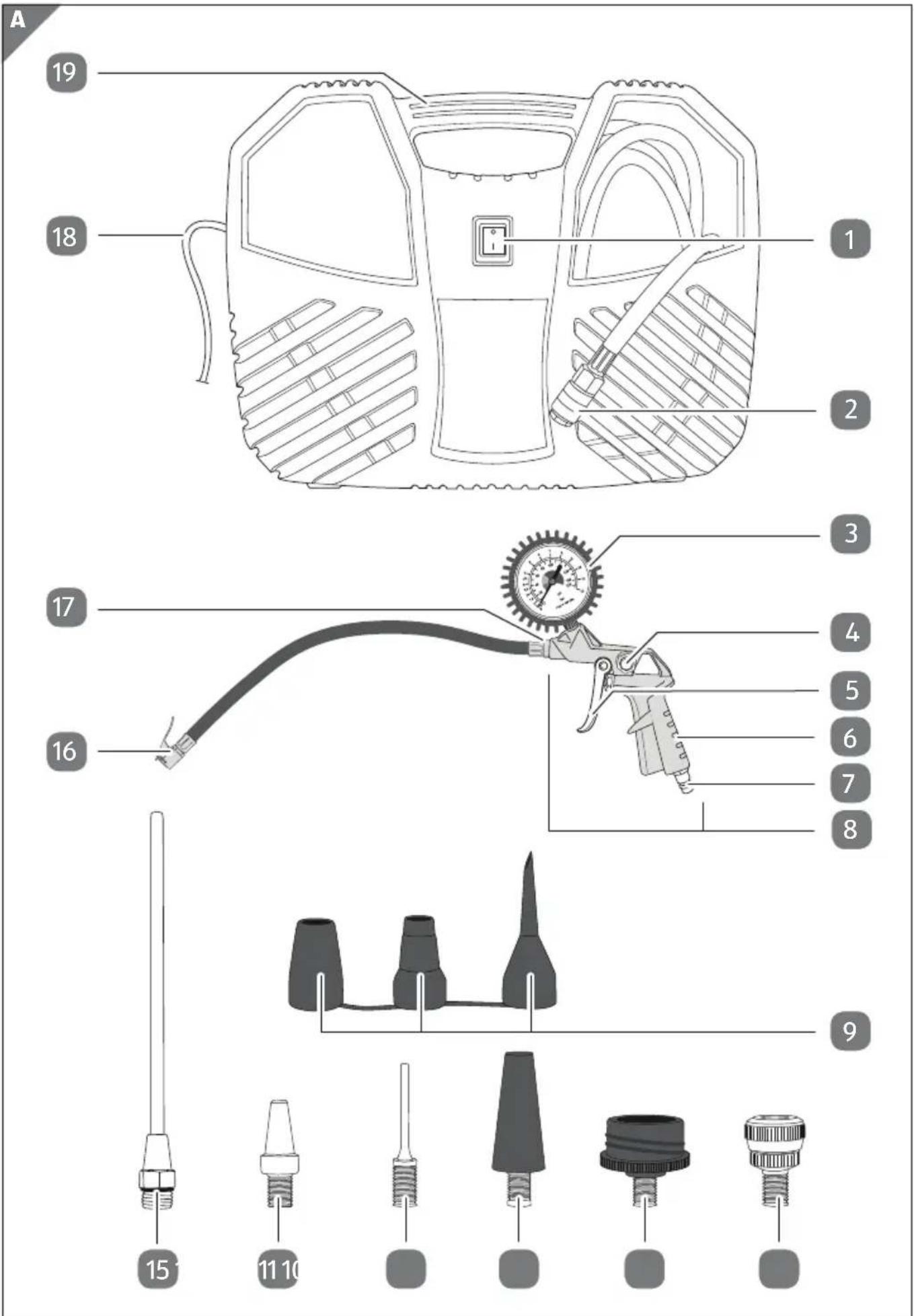

2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A).Bedienung

3. Kontrollieren Sie, ob der Kompressor oder die Zubehörteile Schäden aufweisen.

Ist dies der Fall, benutzen Sie den Kompressor nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

4. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ende der Garantiezeit auf.

Bedienung HINWEIS! Beschädigungsgefahr! Der Kompressor ist nicht für den Dauerbetrieb geeignet. Bei zu lan- gem Dauerbetrieb oder Überlastung überhitzt der Kompressor. Er kann dadurch beschädigt werden. − Betreiben Sie den Kompressor nicht länger als 1,5 Minuten während eines Zeitraums von 10 Minuten. − Betreiben Sie den Kompressor nur 15% der Betriebszeit (1,5 Minuten) mit der Nennaufnahmeleistung. Im Rest des Zeit- raums kühlt der Kompressor wieder ab. − Schalten Sie den Kompressor nach spätestens 1,5 Minuten Dauer- betrieb aus und lassen Sie ihn mindestens 8,5 Minuten abkühlen. − Überschreiten Sie nicht den zulässigen Leistungsbereich des Kompressors. Pumpen Sie keine Reifen von LKW, Traktoren oder sonstige große Reifen auf. HINWEIS! Beschädigungsgefahr! Wenn Sie den Kompressor mit langen Zuleitungen, Verlängerungen oder Kabeltrommeln betreiben, kann dies einen Spannungsabfall ver- ursachen und den Motoranlauf verhindern. Ein unterdimensioniertes Druckluftsystem kann die Effizienz des Kompressors vermindern. − Verwenden Sie nach Möglichkeit keine langen Zuleitungen, Verlängerungen oder Kabeltrommeln.Bedienung

HINWEIS! Beschädigungsgefahr! Der Kompressor vibriert während des Betriebs. Wenn Sie den Kom- pressor an einem ungeeigneten Ort aufstellen, können Sie ihn da- durch beschädigen. − Stellen Sie den Kompressor auf einer gut zugänglichen, ebenen, trockenen und ausreichend stabilen Arbeitsfläche auf. Stellen Sie den Kompressor nicht an den Rand oder an die Kante einer Arbeitsfläche. − Stellen Sie den Kompressor während des Betriebs immer auf die Gummifüße oder legen Sie ihn auf die Unterseite. − Stellen Sie den Kompressor nicht auf oder in der Nähe von heißen Oberflächen ab. − Stellen Sie den Kompressor an einem Ort mit trockener und sauberer Luft auf. Nutzen Sie ihn nicht in Feuchträumen und Bereichen, in denen mit Spritzwasser gearbeitet wird, oder im Regen.Bedienung

Druckluftpistole zur Verwendung als Reifenfüller oder als Ausblaspistole vorbereiten Die im Lieferumfang enthaltene Druckluftpistole kann abhängig vom montierten Zubehör als Reifenfüller oder als Ausblaspistole verwendet werden. Reifenfüller vorbereiten

• An einige Ventile, wie z.B. ein Schraderventil oder ein Autoventil, können Sie den Momentstecker direkt anschließen. Um aufblasbare Gegenstände mit anderen Ventilen mit Luft zu befüllen, müssen Sie ggf. zunächst einen Ventiladapter anschließen.

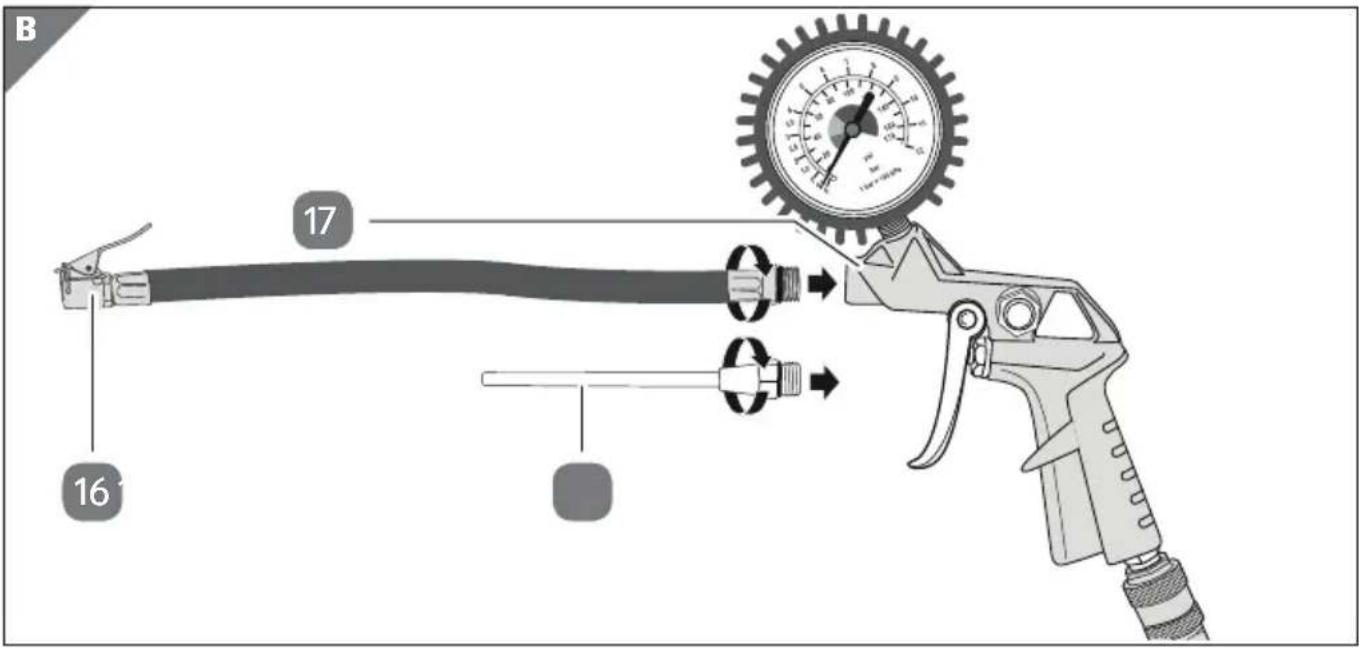

• Um den Momentstecker an der Druckluftpistole zu befestigen, benöti- gen Sie eine Maulschlüssel SW14 (nicht im Lieferumfang enthalten).

1. Schließen Sie den Momentstecker

mit Anschlussschlauch an, indem Sie das Ge- winde am Anschlussschlauch mithilfe eines Maulschlüssels SW14 im Uhrzeigersinn in den Gewinde anschluss

schrauben (siehe Abb. A und B). Fahren Sie ggf. mit Schritt 2 fort, wenn Sie zusätzliche Ventiladapter am Moment- stecker anschließen möchten.

2. Halten Sie den Hebel am Momentstecker gedrückt.

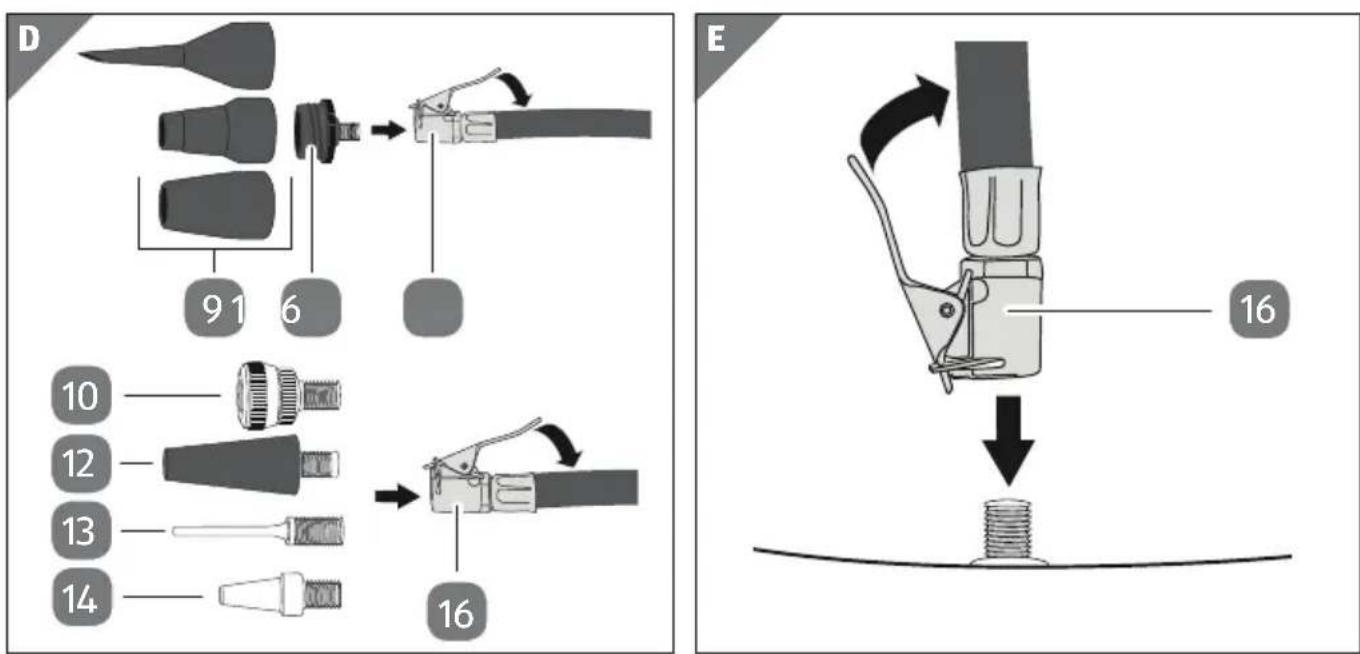

3. Schieben Sie das Gewinde der Ballnadel

, des gewünschten Adapters

oder des Zwischenstücks

maximal in den Momentstecker (siehe Abb. D).

4. Lassen Sie den Hebel am Momentstecker los, um die Ballnadel, den eingesetzten

Adapter oder das Zwischenstück zu fixieren.

5. Schrauben Sie ggf. den gewünschten Kunststoff-Adapter

im Uhrzeigersinn in das Zwischenstück. Ausblaspistole vorbereiten − Schließen Sie die Verlängerungsdüse

an, indem Sie das Gewinde im Uhrzeiger- sinn handfest in den Gewinde anschluss

schrauben (siehe Abb. B).Bedienung

Druckluftpistole am Kompressor anschließen und davon trennen VORSICHT! Verletzungsgefahr! Wenn der Druckluftschlauch beim Trennen von der Druckluftpistole unkontrolliert zurückschnellt, kann er umherschlagen und Sie kön- nen sich verletzen. − Halten Sie die Schnellkupplung fest in der Hand, wenn Sie die Druckluftpistole vom Druckluftschlauch trennen. − Sollte es notwendig sein, das Druckluft-Werkzeug bei vollem Druck vom Kompressor zu trennen, halten Sie unbedingt den Druckluftschlauch fest. − Verwenden Sie nach Möglichkeit keine langen Zuleitungen, Verlängerungen oder Kabeltrommeln. Druckluftpistole am Kompressor anschließen

1. Stellen Sie sicher, dass der Ein-/Ausschalter

auf Position 0 steht (siehe Abb. A).

2. Bereiten Sie die Druckluftpistole

ggf. vor wie im Kapitel „Reifenfüller vor- bereiten“ bzw. „Ausblaspistole vorbereiten“ beschrieben.

3. Stecken Sie den Stecknippel

in die Schnellkupplung

des Kompressors, sodass die Schnellkupplung hörbar einrastet (siehe Abb. C). Druckluftpistole vom Kompressor trennen

1. Stellen Sie sicher, dass der Ein-/Ausschalter

auf Position 0 steht (siehe Abb. A).

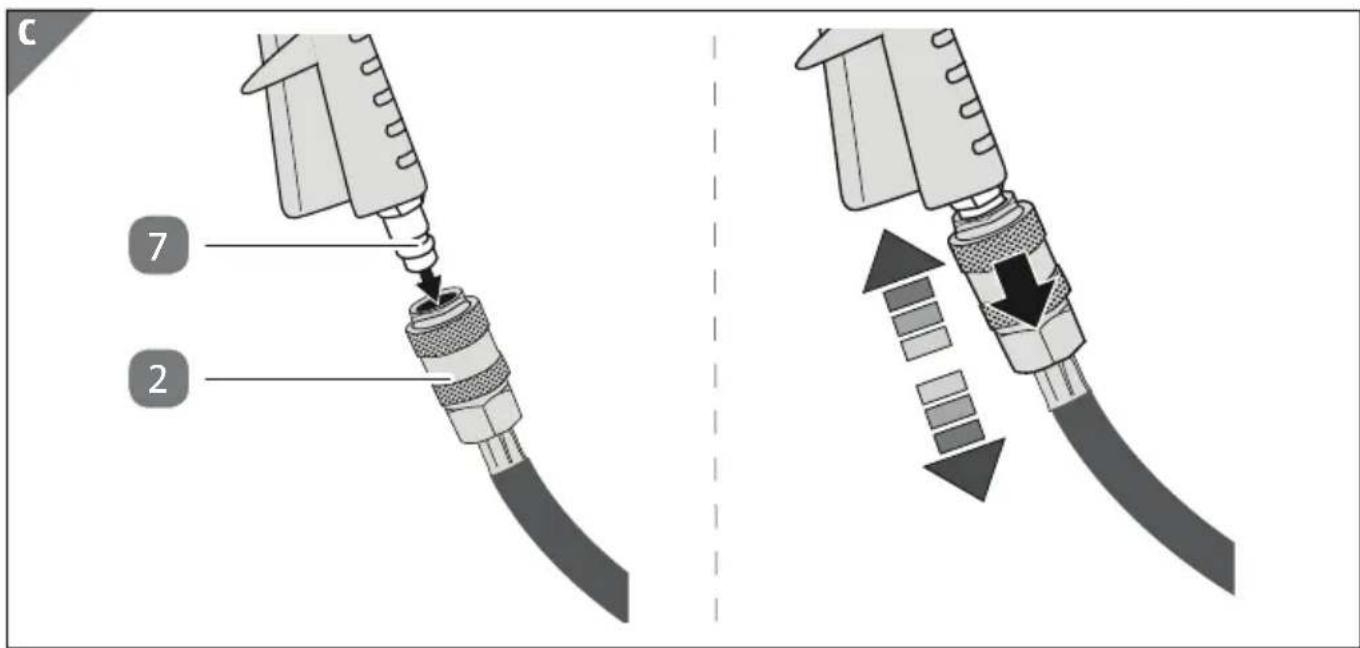

2. Ziehen Sie den äußeren Ring der Schnellkupplung

zurück, sodass der Steck- nippel

nicht mehr in der Schnellkupplung fixiert ist (siehe Abb. C).

3. Nehmen Sie die Druckluftpistole

vom Druckluftschlauch ab.Bedienung

Kompressor ein- und ausschalten

1. Legen Sie den Kompressor auf eine geeignete Arbeitsfläche, sodass die Seite mit

dem Ein-/Ausschalter

nach oben gerichtet ist (siehe Abb. A).

2. Stellen Sie sicher, dass der Kompressor von der Stromversorgung getrennt ist und

der Ein-/Ausschalter auf der Position 0 steht.

3. Schließen Sie die Druckluftpistole

am Kompressor an (siehe Kapitel „Druckluft pistole am Kompressor anschließen und davon trennen“).

4. Stellen Sie sicher, dass der Ein-/Ausschalter auf der Position 0 steht.

5. Schließen Sie den Kompressor an die Stromversorgung an, indem Sie den Netz-

stecker in eine Steckdose stecken.

6. Stellen Sie den Ein-/Ausschalter auf die Position I, um den Kompressor

7. Kontrollieren Sie den Arbeitsdruck am Manometer

Drücken Sie ggf. das Ablassventil

8. Verwenden Sie den Reifenfüller bzw. die Ausblaspistole wie im Kapitel „Reifenfül-

ler verwenden“ bzw. „Ausblaspistole verwenden“ beschrieben.

9. Wenn Sie Ihre Arbeit beendet haben, stellen Sie den Ein-/Ausschalter auf die Posi-

tion 0, um den Kompressor auszuschalten.

10. Trennen Sie den Kompressor von der Stromversorgung, wenn Sie den Kompressor

nicht mehr verwenden möchten, indem Sie den Netzstecker aus der Steckdose ziehen.

11. Entlüften Sie den Kompressor über die Druckluftpistole, indem Sie das Ablass-

12. Entfernen Sie die Druckluftpistole vom Kompressor (siehe Kapitel „Druckluftpistole

vom Kompressor trennen“).

13. Lassen Sie den Kompressor vollständig abkühlen.

14. Reinigen Sie den Kompressor wie im Kapitel „Kompressor reinigen“ beschrieben.Bedienung

Reifenfüller verwenden − Bereiten Sie die Druckluftpistole

zur Verwendung als Reifenfüller vor wie im Kapitel „Reifenfüller vorbereiten“ beschrieben. − Umfassen Sie den Handgriff

mit der ganzen Hand, um den Reifenfüller sicher halten zu können (siehe Abb. A). − Schließen Sie den Reifenfüller an das Ventil des Objekts an, das Sie mit Luft befül- len möchten, indem Sie:

• den angeschlossenen Ventiladapter auf das Ventil bzw. in das Ventil hinein stecken.

• den Hebel am Momentstecker

gedrückt halten und auf das Ventil stecken (siehe Abb. E). Lassen Sie den Hebel los, wenn der Momentstecker maximal auf dem Ventil sitzt. − Ziehen Sie den Abzugshebel

in Richtung des Handgriffs, um den Füllvorgang bzw. das Ausblasen zu beginnen. − Lassen Sie den Abzugshebel los, um den Fülldruck am Manometer

abzulesen und den Füllvorgang zu unterbrechen. − Drücken Sie ggf. das Ablassventil

, wenn bereits zu viel Luft (zu hoher Druck) im Füllobjekt ist. Dadurch entweicht Luft, der Druck verringert sich. Ausblaspistole verwenden − Bereiten Sie die Druckluftpistole

zur Verwendung als Ausblaspistole vor wie im Kapitel „Ausblaspistole vorbereiten“ beschrieben. − Umfassen Sie den Handgriff

mit der ganzen Hand, um die Ausblaspistole sicher halten zu können (siehe Abb. A). − Ziehen Sie den Abzugshebel

in Richtung des Handgriffs, um mit dem Ausbla- sen zu beginnen. − Lassen Sie den Abzugshebel los, um das Ausblasen zu unterbrechen.Wartung und Pflege

Wartung und Pflege WARNUNG! Explosionsgefahr! Der Kompressor oder die angeschlossenen Werkzeuge können unter Druck stehen. − Entlüften Sie den Kompressor vor allen Reinigungs- und War- tungsarbeiten vollständig. − Warten Sie den Kompressor regelmäßig und lassen Sie not- wendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vornehmen. WARNUNG! Stromschlaggefahr! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss ver- ursachen. Es besteht Stromschlaggefahr. − Tauchen Sie den Kompressor niemals in Wasser. − Verwenden Sie niemals einen Hochdruckreiniger zur Reini- gung des Kompressors. − Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt. − Ziehen Sie vor jeder Reinigung den Netzstecker. − Trennen Sie vor der Reinigung alle angeschlossenen Druck- luftwerkzeuge vom Kompressor. VORSICHT! Verbrennungsgefahr! Der Kompressor wird während des Betriebs heiß. Sie können sich da- ran verbrennen. − Lassen Sie den Kompressor vor der Reinigung vollständig ab- kühlen.Wartung und Pflege

HINWEIS! Beschädigungsgefahr! Unsachgemäße oder unregelmäßige Reinigung und Wartung kön- nen zu Beschädigungen des Kompressors führen. − Öffnen Sie keinesfalls das Gehäuse. − Halten Sie alle Schutzvorrichtungen, Luftschlitze sowie das Mo- torgehäuse so staub- und schmutzfrei wie möglich. − Reinigen Sie den Kompressor regelmäßig, am besten immer direkt nach Abschluss der Arbeit. − Reinigen Sie den Kompressor nie mit Wasser, Lösungsmitteln o. Ä. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder me- tallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. Kompressor reinigen

1. Stellen Sie sicher, dass der Kompressor von der Stromversorgung getrennt ist und

der Ein-/Ausschalter

auf der Position 0 steht (siehe Abb. A).

2. Lassen Sie den Kompressor vollständig abkühlen.

3. Drücken Sie das Ablassventil

bis keine Luft mehr entweicht, um den Kom- pressor vollständig zu entlüften.

4. Trennen Sie angeschlossene Druckluftwerkzeuge vor der Reinigung vom

5. Reiben Sie den Kompressor mit einem sauberen Tuch ab oder blasen Sie den

Kompressor bei niedrigem Druck mit Druckluft aus, um Staub und Schmutz zu entfernen.

6. Lassen Sie alle Teile vollständig trocknen.

Netzkabel tauschen Wenn das Netzkabel

des Kompressors beschädigt ist, muss es durch eine be- sondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kunden- dienst erhältlich ist. Das Netzkabel darf nur von einer Fachwerkstatt oder durch qualifiziertes Fachperso- nal ausgetauscht werden, um Gefährdungen zu vermeiden.Lagerung

Kompressor prüfen Prüfen Sie den Kompressor regelmäßig auf seinen Zustand. Kontrollieren Sie u.a., ob: − der Ein-/Ausschalter

unbeschädigt ist, − das Zubehör in einem einwandfreien Zustand ist, − das Netzkabel

und der Netzstecker unbeschädigt sind, − die Lüftungsschlitze frei und sauber sind. Verwenden Sie ggf. eine weiche Bürste oder einen Pinsel, um sie zu reinigen. Falls Sie eine Beschädigung feststellen, müssen Sie diese durch eine Fachwerk- statt beheben lassen, um Gefährdungen zu vermeiden. Lagerung HINWEIS! Beschädigungsgefahr! Unsachgemäße Lagerung kann zu Beschädigungen des Kompres- sors führen. − Trennen Sie den Kompressor immer Sie von der Stromversor- gung, wenn Sie ihn lagern. − Lagern Sie den Kompressor und alle angeschlossenen Druck- luftwerkzeuge nur im entlüfteten Zustand. − Bewahren Sie den Kompressor in trockener und sicherer Um- gebung auf. − Bewahren Sie den Kompressor an in einem für Kinder unzu- gänglichen Ort auf. − Lagern Sie den Kompressor so, dass er nicht von Unbefugten in Betrieb genommen werden kann.

1. Stellen Sie sicher, dass der Kompressor von der Stromversorgung getrennt ist und

der Ein-/Ausschalter

auf der Position 0 steht (siehe Abb. A).

2. Lassen Sie den Kompressor vollständig abkühlen.

3. Drücken Sie das Ablassventil

, bis keine Luft mehr entweicht, um den Kom- pressor vollständig zu entlüften.

4. Trennen Sie angeschlossene Druckluftwerkzeuge vom Kompressor.

5. Lagern Sie den Kompressor an einem trockenen und sicheren Ort.Transport

Transport − Verstauen Sie das Netzkabel und den Druckluftschlauch in den vorgesehenen Fächern am Kompressor (siehe Abb. A). Achten Sie dabei darauf, das Netzkabel und den Druckluftschlauch nicht zu kni- cken oder anderweitig zu strapazieren. − Tragen Sie den Kompressor am Tragegriff

− Sichern Sie den Kompressor gegen Verrutschen und Umkippen, wenn Sie ihn in einem Fahrzeug transportieren. − Verwenden Sie zum Transport möglichst die Originalverpackung. Fehlersuche Problem Mögliche Ursache Problembehebung Der Kompressor startet nicht. Die Netzspannung der Steckdose stimmt nicht mit der Angabe auf dem Typenschild über- ein oder die Stromver- sorgung ist gestört. − Überprüfen Sie die Netzspan- nung, die Sicherung und die Steckdose auf Funktionalität. − Überprüfen Sie das Netzkabel des Kompressors auf Beschädigungen und lassen Sie ein ggf. beschädig- tes Netzkabel austauschen (siehe Kapitel „Netzkabel tauschen“). Sie verwenden ein ungeeignetes Verlängerungskabel. − Verwenden Sie keine zu langen oder ungeeignete Verlänge- rungskabel. Die Umgebungstempe- ratur ist zu kalt. − Verwenden Sie den Kompres- sor nicht bei unter 5°C Umge- bungstemperatur. Der Motor ist überhitzt. − Lassen Sie den Kompressor voll- ständig abkühlen. Die angeschlos- senen Druck- luftwerkzeuge funktionieren nicht. Der Arbeitsdruck ist zu gering. Zubehörteile sind verschlissen oder beschädigt. − Überprüfen Sie alle Dichtungen und lassen Sie diese ggf. von einer Fachkraft austauschen. − Überprüfen Sie alle Schläuche, die Schnellkupplung und alle Druckluftwerkzeuge und lassen Sie diese ggf. von einer Fachkraft austauschen.Technische Daten

Technische Daten Modell: WZ-AC 193 Versorgungsspannung: 220-240 V ~ 50 Hz Nennleistung: 1100 W (S3 15%) Leerlaufdrehzahl n

Pumpendrehzahl: 3750 min

Schutzklasse: II Schutzart: IP20 Theoretische Ansaugleistung: ca. 180 l/min Max. Betriebsdruck: 8 bar Gemessener Schallleistungspegel L

: 94 dB Garantierter Schallleistungspegel L

: 96 dB Schalldruckpegel L

: 74 dB Unsicherheit K: 1,9 dB Gewicht: 5,5 kg Artikelnummer: 96075 Betriebsart S3 - 15% - 10min: S3 = Aussetzbetrieb ohne Einfluss des Anlaufvorgangs. Dies bedeutet, dass während eines Zeitraums von 10min die maximale Betriebszeit 15% (1,5 Min) beträgt.Entsorgung
