MODE D'EMPLOI SE120KRW08IBNC4 SolarEdge

Onduleur triphasé avec technologie Synergy

Guide d'installation rapide

PN: SExxK-xxxxlxxxx

Pour l'Europe, la région Asie Pacifique et l'Afrique du Sud

Version 1.3

Légende

REMARQUE

Ce symbole indique que les informations ont pour but d'aider l'utilisateur à optimiser son utilisation du produit.

ATTENTION!

Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des dommages ou la destruction du produit. Ne passez pas au-delà d'un signe d'attention jusqu'à ce que les conditions indiquées soient pleinement comprises et respectées.

AVERTISSEMENT!

Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des blessures ou le décès. Ne poursuivez pas au-delà d'une note d'avertissement tant que les conditions indiquées ne sont pas pleinement comprises et respectées.

Ne coupez pas les connecteurs du câble

Ce symbole apparaît aux points de mise à la terre sur l'équipement et dans les manuels SolarEdge.

Mettez l'interrupteur CA de la carte de circuit principale sur ON/OFF et attendez 5 minutes

Mettez l'interrupteur de sécurité CC du Synergy Manager sur ON/OFF et attendez 5 minutes (Applicable uniquement aux modèles équipés d'un interrupteur de sécurité DC)

CONSERVEZ CES INSTRUCTIONS – Ce manuel contient des instructions importantes pour l'Onduleur triphasé qui doivent être respectées pendant l'installation et la maintenance. L'utilisation de cet équipement d'une manière non spécifiée dans ce document par SolarEdge peut altérer la protection fournie par cet équipement.

Installation des optimiseurs

1→2→3→4→5→6

solaredge

1

1

Utiliser SolarEdge Designer pour concevoir des systèmes SE https://designer.solaredge.com

Télécharger SolarEdge Mapper pour cartographier des optimiseurs de puissance

Télécharger

[NO TEXT]

[NO TEXT]

solar edge

1

Installation des optimiseurs

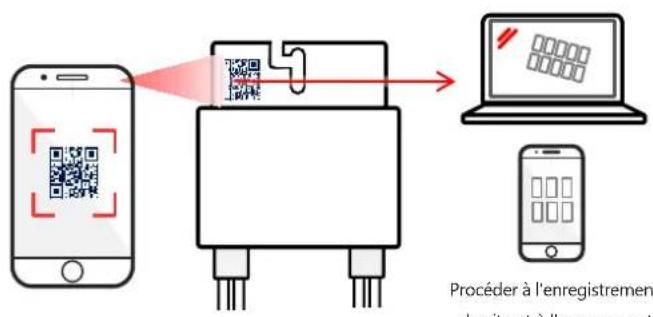

Scanner le QR Code avec Mapper

Procéder à l'enregistrement du site et à l'agencement physique sur la plateforme de supervision

4

Installer l'optimiseur de puissance

10 mm 25 mm (P860,P960) M6 vis en acier inoxydable9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installation des optimiseurs

Connector l'entrée depuis le module

Connector la sortie vers la chaîne

e e vers la Branchement série 2:1

Utilisez un optimiseur à double entrée (P800p) pour brancher deux PV en parallèle ou utilisez un câble de dérivation pour brancher deux PV à un optimiseur à entrée simple.

Branchement de la chaîne de PV

Vérifiez la polarité de la chaîne. Vérifiez la présence de 1±0,1V par optimiseur. Exemple : 8 optimiseurs = ~8V

Maintien d'un espace libre

solaredge

3

Espace libre en intérieur 10 cm 40 cm 15 cm 5 cm 20cm dans les régions où la température moyenne annuelle élevée est égale ou supérieure à 25°C" Espace libre en extérieur AVERTISSEMENT! La zone devant l'onduleur doit être dégagée d'au moins un mètre ATTENTION ! Ne pas bloquer le flux d'air Installation horizontale Gardez plus de 10° Sur clôture grillagée Sur tôle arrière métallique 30 cm Dos à dos 20 cm 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

Repérage et marquage des trous

Percer des trous Optionnel Ø 9mm 15.5 cm 9.3 cm 1 Mettre le modèle fourni à niveau horizontalement 15.5 cm 9.3 cm 2 Repérer les trous Évitez une installation bancale en ajoutant un support dorsal Positionner le modèle fourni verticalement Unité optionnelle - selon le modèle 4 Repérer les trous 18.7 cm 16.6 cm ATTENTION ! Ne pas bloquer le flux d'air

Montage des unités

solaredge

5

1 2 3 4 N*m 4 N*m 7.7.7 solar ↓18KG

Pour les unités gauche ou droite, utilisez uniquement la vis extérieure 4 N*m 3 4 2 1 32KG

solaredge

6

Branchement des câbles d'interconnection

Connectez les câbles conformément aux étiquettes

1 2 3 ATTENTION ! Ne pas bloquer le flux d'air

Retrait des couvercles

solaredge

7

solaredge

8

Branchement de chaînes de PV

Unités Synergy Gauge Centre Droite Protégez les connecteurs inutilisés Important: Lors de l'installation d'un système avec plus de 3 chaînes par une seule unité Synergy (qu'elle soit connectée directement ou via un boîtier de combinaison), des fusibles sont nécessaires. Dans le système SolarEdge, des fusibles de 25 A doivent être utilisés.

Connexion de chaînes PV via une seule entrée DC

solaredge

8

ATTENTION!

Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques

- Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé

Largeur max : 25 mm Ø6 mm Épaisseur max : 6 mm Isolant thermoretractable Max 50 mm² 12 - 20 mm

Unités Synergy

Gauche Centre Droite

Gaughe Centre Droite DC+ DC- Important: Lors de l'installation d'un système avec plus de 3 chaînes par une seule unité Synergy (qu'elle soit connectée directement ou via un boîtier de combinaison), des fusibles sont nécessaires. Dans le système SolarEdge, des fusibles de 25 A doivent être utilisés. Boîtier de connexion

La mise à la terre électrique fonctionnelle du pôle négatif ou positif côté DC est interdite car l'onduleur n'a pas de transformateur. La mise à la terre des cadres de module et de l'équipement de montage des modules du générateur photovoltaïque est acceptable

solar edge

9

Raccordement AC et protection par mise à la terre (PE)

L'onduleur autorise un raccordement à 4 fils + mise à la terre ou 3 fils + mise à la terre La protection de la sortie AC contre les surtensions doit être assurée autrement (voir manuel) 6 5 4 3 2 21 N*m 1 Marron Noir Gris Bleu OU Commencer par brancher le fil de mise à la terre 12 N*m Jaune/Vert AC 9 N*m 15 N*m Max 70 mm² 10 -11 mm Fil de mise à la terre Fil de mise à la terre optionnel 30 - 50 mm Si un fil toronné est utilisé, l'utilisation d'une virole est à la discrétion de l'installateur. Largeur max : 33 mm Ø 10 mm Épaisseur max : 7 mm Isolant thermo-retractable Max: 120 mm² ATTENTION! Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques • Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé Cosses de compression à cylindre standard et un seul trou, 600 V Masse du châssis AC Jaune/Vert

Communication LAN

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Branchement RS485 de plusieurs onduleurs

COMM 2 SW1⑥ 4 N*m SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 Câble blindé à paires torsadées à 3 fils, CAT6 (0,2 - 1 mm2) G A+ B- ⑦ ⑤ ③ ④

Branché la communication Wi-Fi (optionnel)

solaredge

12

Raccordement au réseau mobile (optionnel)

⑤ ↓ ② 5.5 N*m ① ④

Pose des couvercles

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

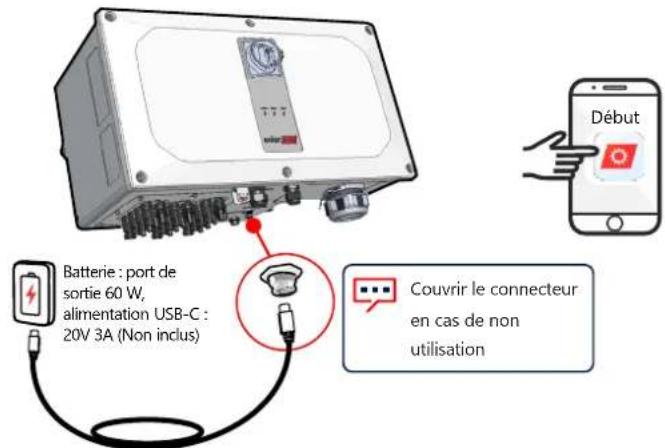

Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 1)

Télécharger SolarEdge SetApp

Mettre l'interrupteur DC sur ON (1)

Connector la batterie

Démarrer et suivre SetApp

Batterie : port de sortie 60 W, alimentation USB-C : 20V 3A (Non inclus) Couvrir le connecteur en cas de non utilisation

1 mètre, mâle-mâle, USB-C (Non inclus)

Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 2)

solaredge

16

Télécharger SolarEdge SetApp

Mettre l'appareil sous tension

Démarrer et suivre SetApp

solar edge

17

Mise en service de l'onduleur maître Synergy Manager

1
2
3

solaredge SN 7C17FD-8F Commissioning Pays et langue > Appareiller > Monitoring Communication > Communication du site > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > État >

RS485-1 → Protocole → SolarEdge → Maître SolarEdge RS485-1 → Détection Esclave

Site Production Limit Inverters 1.00 MW 1.00 MW 10/10 Onduleur SN 07318000C Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch On Production On Cos Phi Limit Country 1.00 No Limit USA2

Unités d'onduleur Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P-OK 47 Of 47 P-OK 47 Of 47 P-OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

Signification des voyants

solaredge

ERREUR COMM ALIM

Vert Bleu

Rouge

Le système produit de l'électricité

L'alimentation AC est connectée, mais le système ne produit pas d'électricité

L'onduleur est en communication avec la plate-forme de supervision

Erreur système

solaredge

Coordonnées de l'assistance technique: Si vous rencontrez des problèmes techniques concernant les produits SolarEdge, veuillez nous contacter: https://www.solaredge.com/service/support

Sujet à changement sans préavis. Copyright © SolarEdge Inc. Tous droits réservés. Mars 2021.
