Type de produit	Draisienne / Trottinette enfant avec selle
Marque	Puky
Modèle	4072
Âge recommandé	À partir de 2 ans et demi
Charge maximale	25 kg
Poids approximatif	6 kg
Dimensions (L x l x H)	85 x 35 x 55-65 cm (selon réglage)
Matériau du cadre	Acier
Type de roues	Pneumatiques
Pression des pneus	Indiquée sur le flanc du pneu
Frein	Frein à main (modèle LR XL avec V-Brake)
Selle réglable	Oui, avec collier de serrage
Guidon réglable	Oui, profondeur d'emboîtement minimale 60 mm
Normes de sécurité	CE (directive 2009/48/CE)
Entretien	Vérifier serrage des vis et pression des pneus avant chaque utilisation
Nettoyage	Avec solution savonneuse et chiffon doux; éviter nettoyeur haute pression
Pièces d'usure	Pneus, chambres à air, frein, couvercles de poignée

FOIRE AUX QUESTIONS - 4072 Puky

Quel est l'âge minimum recommandé pour utiliser ce scooter Puky 4072 ?

L'âge minimum recommandé est de 2 ans et demi. Les enfants plus jeunes n'ont pas encore les capacités motrices suffisantes.

Quelle est la charge maximale supportée par le scooter ?

La charge totale admise est de 25 kg. Ne pas dépasser cette limite pour des raisons de sécurité.

Comment régler la hauteur de la selle et du guidon ?

Desserrez le collier de selle ou la vis du guidon, réglez à la hauteur souhaitée en respectant la profondeur d'emboîtement minimale de 60 mm, puis resserrez fermement (couple de serrage de 5-8 Nm pour la selle).

Puis-je utiliser ce scooter sur la voie publique ?

Non, ce véhicule n'est pas homologué pour la circulation routière. Il doit être utilisé uniquement dans un espace de jeu ou protégé, à l'écart des routes.

Quel équipement de protection est recommandé ?

Puky recommande le port d'un casque de vélo et de chaussures fermées. Le port de protections supplémentaires (genouillères, coudières) est conseillé.

Comment entretenir les pneus ?

Vérifiez régulièrement la pression des pneus (indiquée sur le flanc). Remplacez les pneus et chambres à air usés par des pièces d'origine Puky.

Comment nettoyer le scooter ?

Utilisez une solution légèrement savonneuse et un chiffon doux. Ne pas utiliser de nettoyeur haute pression. Évitez le contact avec des substances corrosives (sel, eau de mer).

Que faire en cas de pièce endommagée ?

Les pièces usées ou tordues doivent être remplacées immédiatement par des pièces de rechange originales Puky. Ne pas redresser les pièces tordues. L'appareil ne doit pas être utilisé avant réparation.

Comment régler le frein V-Brake (modèle LR XL) ?

Assurez-vous que les garnitures sont parallèles et à 1 mm du bord supérieur de la jante. Réglez la tension du câble pour un écart de 1,5 mm entre garniture et jante. Centrez les étriers avec la vis de réglage. Actionnez le frein plusieurs fois pour homogénéiser la tension.

Où se trouve la plaque signalétique et à quoi sert-elle ?

La plaque signalétique est située sur le cadre arrière. Elle contient les informations nécessaires pour commander des pièces de rechange. Notez les données sur le passeport du véhicule fourni dans la notice.

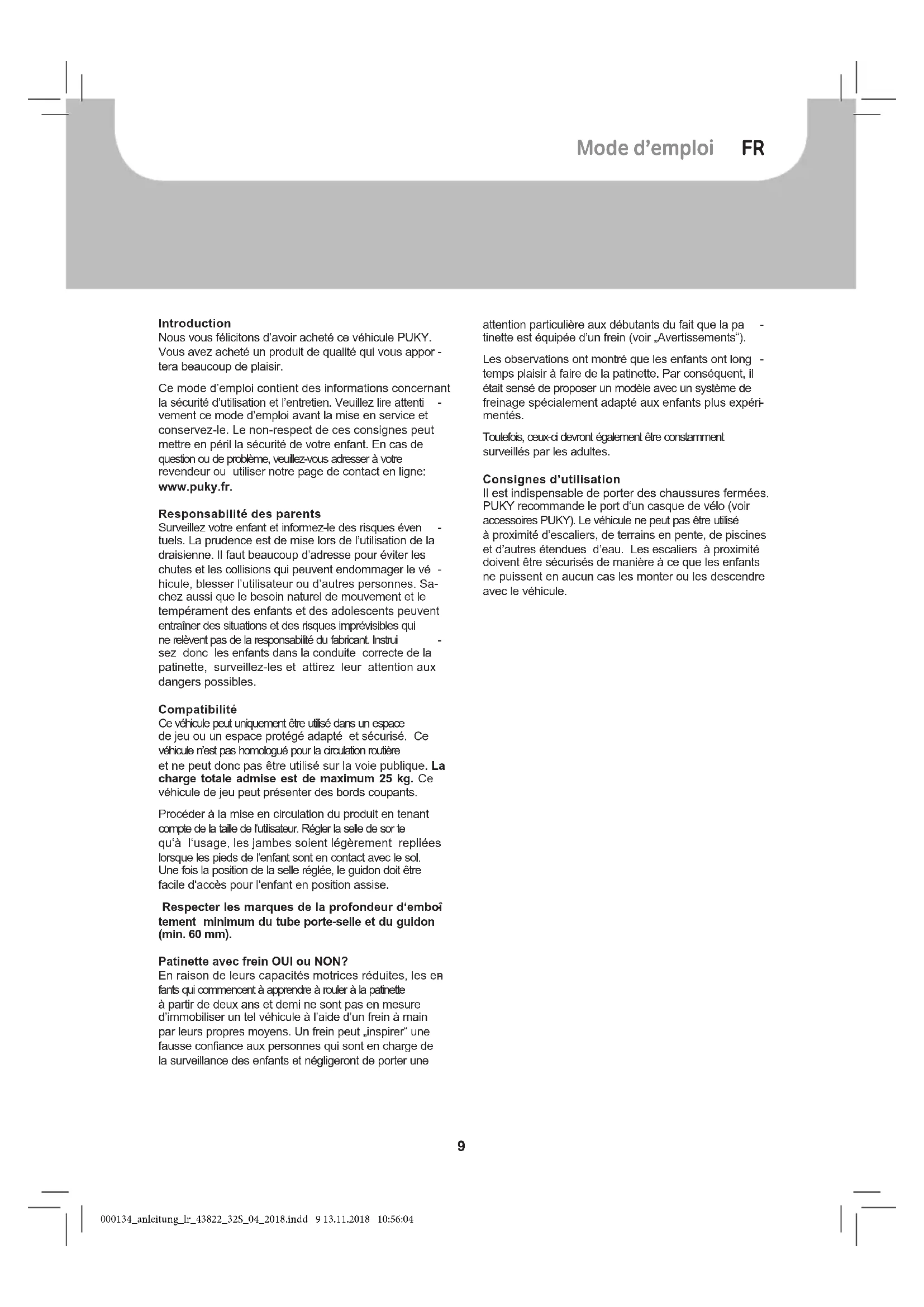

MODE D'EMPLOI 4072 Puky

A lire attentivement avant toute mise en service du patinette et garder pour l'utilisation ultérieure!

Nous vous félicitons d'avoir acheté ce véhicule PUKY. Vous avez acheté un produit de qualité qui vous apportera beaucoup de plaisir.

Ce mode d'emploi contient des informations concernant la sécurité d'utilisation et l'entretien. Veuillez lire attentivement ce mode d'emploi avant la mise en service et conservez-le. Le non-respect de ces consignes peut mettre en péril la sécurité de votre enfant. En cas de question ou de problème, veuillez-vous adresser à votre revendeur ou utiliser notre page de contact en ligne:

www.puky.fr.

Responsabilité des parents

Surveillez votre enfant et informez-le des risques éven - tuels. La prudence est de mise lors de l'utilisation de la draisienne. Il faut beaucoup d'adresse pour éviter les chutes et les collisions qui peuvent endommager le vé - hicule, blesser l'utilisateur ou d'autres personnes. Sachez aussi que le besoin naturel de mouvement et le tempérament des enfants et des adolescents peuvent entraîner des situations et des risques imprévisibles qui ne relèvent pas de la responsabilité du fabricant. Instrui - sez donc les enfants dans la conduite correcte de la patinette, surveillez-les et attirez leur attention aux dangers possibles.

Compatibilité

Ce véhicule peut uniquement être utilisé dans un espace de jeu ou un espace protégé adapté et sécurisé. Ce véhicule n'est pas homologué pour la circulation routière et ne peut donc pas être utilisé sur la voie publique. La charge totale admise est de maximum 25 kg. Ce véhicule de jeu peut présenter des bords coupants.

Procéder à la mise en circulation du produit en tenant compte de la taille de l'utilisateur. Régler la selle de sor te qu'à l'usage, les jambes soient légèrement repliées lorsque les pieds de l'enfant sont en contact avec le sol. Une fois la position de la selle réglée, le guidon doit être facile d'accès pour l'enfant en position assise.

Respecter les marques de la profondeur d'emboîtement minimum du tube porte-selle et du guidon (min. 60 mm).

Patinette avec frein OUI ou NON?

En raison de leurs capacités motrices réduites, les enfants qui commencent à apprendre à rouler à la patinette à partir de deux ans et demi ne sont pas en mesure d'immobiliser un tel véhicule à l'aide d'un frein à main par leurs propres moyens. Un frein peut „inspirer” une fausse confiance aux personnes qui sont en charge de la surveillance des enfants et négligeront de porter une

attention particulière aux débutants du fait que la pa- tinette est équipée d'un frein (voir „Avertissements“).

Les observations ont montré que les enfants ont long -temps plaisir à faire de la patinette. Par conséquent, il était sensé de proposer un modèle avec un système de freinage spécialement adapté aux enfants plus expérimentés.

Toutefois, ceux-ci devront également être constamment surveillés par les adultes.

Consignes d'utilisation

Il est indispensable de porter des chaussures fermées. PUKY recommande le port d'un casque de vélo (voir accessoires PUKY). Le véhicule ne peut pas être utilisé à proximité d'escaliers, de terrains en pente, de piscines et d'autres étendues d'eau. Les escaliers à proximité doivent être sécurisés de manière à ce que les enfants ne puissent en aucun cas les monter ou les descendre avec le véhicule.

ATTENTION. Équipement de protection indispensable. Ne pas utiliser sur la voie publique. Max. 25 kg.

La garantie légale des vices cachés est applicable. Les dommages causés par une sollicitation non conforme, l'usage de la force, un manque d'entretien ou par l'usure normale sont exclus de la garantie des vices cachés.

Symbole CE

Le véhicule répond aux exigences de la directive euro - péenne 2009/48/CE sur la sécurité des jouets et porte donc le symbole CE.

Plaque signalétique

La plaque signalétique se trouve sur le cadre arrière. Notez les données de la plaque signalétique sur le passeport du véhicule à la fin de ce mode d'emploi afin de les avoir à portée de main en cas de question ou de commande de pièces de rechange.

Entretien et réparation

Avant l'utilisation, vérifiez l'usure éventuelle de toutes les pièces et contrôlez si les raccords à vis sont bien serrés.

Contrôlez en particulier le bon serrage du volant et de la selle! Les écrous autobloquants sont grippés et doivent être remplacés lorsqu'ils sont totalement démontés! Procéder régulièrement au contrôle de la pression d'air (la pression à retenir est indiquée sur la face latérale du pneu).

Afin de maintenir un niveau de sécurité élevé, les pièces usées ou défectueuses doivent être immédiatement remplacées par des pièces de rechange originales PUKY. Pour des raisons de sécurité, le véhicule ne doit pas être utilisé jusqu'à sa réparation. Ne redressez pas les pièces tordues, mais remplacez-les.

Pièces d'usure: Pneus (y compris les chambres à air), frein, couvercles de poignée.

Le véhicule ne peut pas être nettoyé à l'aide d'un nettoyeur haute pression. Nettoyez le véhicule avec une solution légèrement savonneuse et frottez ensuite soigneusement l'ensemble du tricycle avec un chiffon doux afin de le sécher. Gardez le véhicule éloigné des substances corrosives (sel d'épandage, eau de mer, engrais). Le véhicule ne peut pas être rangé dans des locaux humides.

Tout comme dans le cas des pneus de voiture, il y a un risque de formation de taches du caoutchouc naturel vulcanisé. Protégez les surfaces de contact entre le sol et le pneu.

Déballage et fourniture

N'utilisez pas d'objets coupants pour ouvrir l'emballage et pour retirer le matériel de protection. Vous pourriez accidentellement endommager la peinture ou des pièces du véhicule.

• Sortez toutes les pièces de l'emballage.
• Retirez le matériel de protection. Tenez tous les matériaux d'emballage hors de portée des enfants. Risque d'asphyxie.
• Vérifiez si toutes les pièces sont là et si elles ne sont pas endommagées. S'il manque quelque chose, veuillez-vous adresser à votre revendeur avant de poursuivre le travail.

Les instructions de montage se trouvent à la dernière page de ce mode d'emploi.

Pour le montage, il vous faut les outils suivants (figure B):

1. Clé Allen 5 mm

Les petites pièces nécessaires durant le montage (par exemple vis et rondelles) ne doivent pas tomber dans les mains de petits enfants. Risque d'étouffement. Tenir les matériaux d'emballage hors de portée des enfants.

Le montage doit être effectué avec soin par un adulte afin d'éviter tout risque ultérieur d'accident ou de blessure. Prenez le temps nécessaire pour cela. Certains travaux de montage nécessitent un savoir-faire technique et de l'exercice dans l'utilisation d'outils (par ex. clé à écrou). Si vous n'êtes pas sûr de vous, veuillez-vous adresser à votre revendeur ou à un atelier.

À certains endroits, il est nécessaire de serrer les vis avec un couple de serrage déterminé. Ce couple de serrage est indiqué en newtonsmètres (par ex. 2 Nm). Lorsqu'une vis est serrée avec un couple de serrage trop faible, le raccord peut être trop lâche et n'est pas sûr. Un couple de serrage trop important peut endommager ou détruire les vis et d'autres pièces.

Figure 1: Insérer le guidon dans la fourche et serrer la vis. Respectez le repère de la profondeur minimale!

Figure 2: Une fois le collier de sel desserré, la selle peut être remontée (respecter la profondeur d'enfoncement minimale!). Resserrez ensuite le collier de selle (5-8 Nm).

Le frein de ce véhicule a été prémonté et réglé par PUKY.

Contrôle du réglage et ajustage du frein (V-Brake). Uniquement pour le modèle LR XL.

Figure 3: Assurez-vous que les deux garnitures de frein soient parallèles et soient correctement positionnées au niveau de la jante. Elles doivent se trouver à une distance de 1 mm en dessous du bord supérieur de la jante. Si le réglage n'est pas correct, desserrez l'écrou de fixation de la garniture de frein (1) et positionnez la garniture comme indiqué ci-dessus. Pour cela, tirez le levier de frein et resserrez l'écrou de fixation (5-8 Nm).

Figure 4: La tension du câble de frein est réglée au niveau de l'écrou d'ancrage (A) de manière à ce qu'il y ait un espace de 1,5 mm entre la garniture de frein et la jante. Si un ajustement est nécessaire, l'extrémité de câble qui dépasse doit être refixée au frein.

Figure 5: En tournant la vis de réglage, vous pouvez maintenant centrer les étriers de frein. Un tournevis cruciforme est nécessaire pour cela.

Il est important que les leviers de frein soient actionnés plusieurs fois de manière à ce que la tension des étriers de frein soit répartie de manière homogène des deux côtés et à ce que le réglage soit efficace. Le contact frein/jante doit être simultané des deux côtés.

Indledning

Remplissez votre plaque signalétique au verso

S.V. P. ! La plaque signalétique PUKY est appo- sée sur les véhicules à l'endroit indiqué sur les croquis suivants et les indications qu'elle donne devront être fournies à votre distributeur lors des commandes de pièces de rechange.

Carte d'identification de l'engin
