VLS 154A SDD - Réfrigérateur VESTFROST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur solaire pour vaccins
Marque	Vestfrost
Modèle	VLS 154A SDD
Code PQS	E003/108
Alimentation	Panneaux solaires (360 W, 18 V) via connecteurs MC4
Plage de température ambiante	+5 °C à +43 °C
Plage de température du compartiment vaccins	+2 °C à +8 °C
Capacité de stockage	1 panier pour vaccins
Affichage de la température	Thermomètre solaire numérique
Indicateur de fonctionnement	Diode verte (compresseur en marche)
Contrôleur	Réglé en usine, non ajustable par l'utilisateur
Entretien mensuel	Nettoyage de la grille de ventilation du compresseur
Entretien des panneaux solaires	Nettoyage hebdomadaire à l'eau
Nettoyage intérieur	Eau chaude et détergent doux non parfumé
Garantie des panneaux solaires	2 ans minimum, performance 25 ans à 80 %
Réfrigérant	Hydrocarbures (inflammable)
Consignes de sécurité	Ne pas obstruer les orifices, ne pas endommager le circuit, ne pas utiliser d'appareils électriques à l'intérieur
Pièces de rechange	Indiquer type, numéro de produit et de série
Réparations	Uniquement par un service agréé
Mise au rebut	Suivre la réglementation DEEE et piles

FOIRE AUX QUESTIONS - VLS 154A SDD VESTFROST

Comment installer le réfrigérateur VLS 154A SDD ?

Installez l'appareil dans un endroit sec et bien ventilé, à l'abri de la lumière directe du soleil et des sources de chaleur. Veillez à ce que l'air puisse circuler librement (au moins 30 mm entre la base et le sol). Raccordez les panneaux solaires via les connecteurs MC4 en respectant les longueurs de câble indiquées (6 mm², 20 m max). Mettez l'appareil de niveau à l'aide des pieds réglables.

Quelle est la température idéale pour le compartiment vaccins ?

La température doit être comprise entre +2 °C et +8 °C. Vérifiez-la quotidiennement sur l'affichage solaire. Si elle est trop basse ou trop haute, contactez un technicien agréé.

Que faire si le compresseur ne démarre pas ?

Patientez quelques minutes : le compresseur peut nécessiter plusieurs tentatives. Si rien ne se produit, vérifiez que les câbles des panneaux sont correctement branchés et que le fusible n'est pas grillé. Si tout est en ordre, appelez le service après-vente.

Comment nettoyer l'intérieur du réfrigérateur ?

Coupez l'alimentation électrique. Utilisez de l'eau chaude avec un détergent doux non parfumé et un chiffon doux. Rincez à l'eau claire et séchez soigneusement. Évitez que l'eau ne pénètre dans le panneau de contrôle. Nettoyez également le joint d'étanchéité régulièrement.

À quelle fréquence nettoyer les panneaux solaires ?

Les panneaux solaires doivent être nettoyés une fois par semaine à l'eau claire pour enlever la poussière. En cas de forte saleté, nettoyez plus souvent. Vérifiez également les connexions électriques une fois par an.

Puis utiliser l'appareil sans panneaux solaires ?

Non, le VLS 154A SDD est conçu exclusivement pour fonctionner avec des panneaux solaires. Il n'accepte pas d'alimentation secteur. Les panneaux doivent fournir une puissance minimale de 360 W.

Comment stocker l'appareil en cas de non-utilisation prolongée ?

Arrêtez l'appareil avec l'interrupteur MARCHE/ARRÊT, débranchez les panneaux, videz le compartiment, nettoyez et séchez l'intérieur, puis laissez le couvercle légèrement ouvert pour éviter les odeurs et la moisissure.

Que faire si la température affichée est trop basse ?

Une température trop basse peut indiquer un défaut du contrôleur. Contactez un technicien agréé pour ajuster le point de consigne. N'essayez pas de modifier les réglages vous-même.

Comment reconnaître une panne du ventilateur du compresseur ?

Le ventilateur doit démarrer juste avant le compresseur et s'arrêter après. Si le compresseur tourne mais que la température est élevée, vérifiez que le ventilateur fonctionne. S'il est bloqué ou défectueux, faites-le remplacer par un service agréé.

Quels sont les risques liés au réfrigérant inflammable ?

L'appareil contient des hydrocarbures comme réfrigérant. En cas de fuite, il peut former un mélange explosif avec l'air. Veillez à ce que la pièce ait un volume d'au moins 1 m³ par 8 g de réfrigérant. N'utilisez jamais de flamme ou d'outils mécaniques pour accélérer le dégivrage. Les réparations doivent être effectuées par un professionnel qualifié.

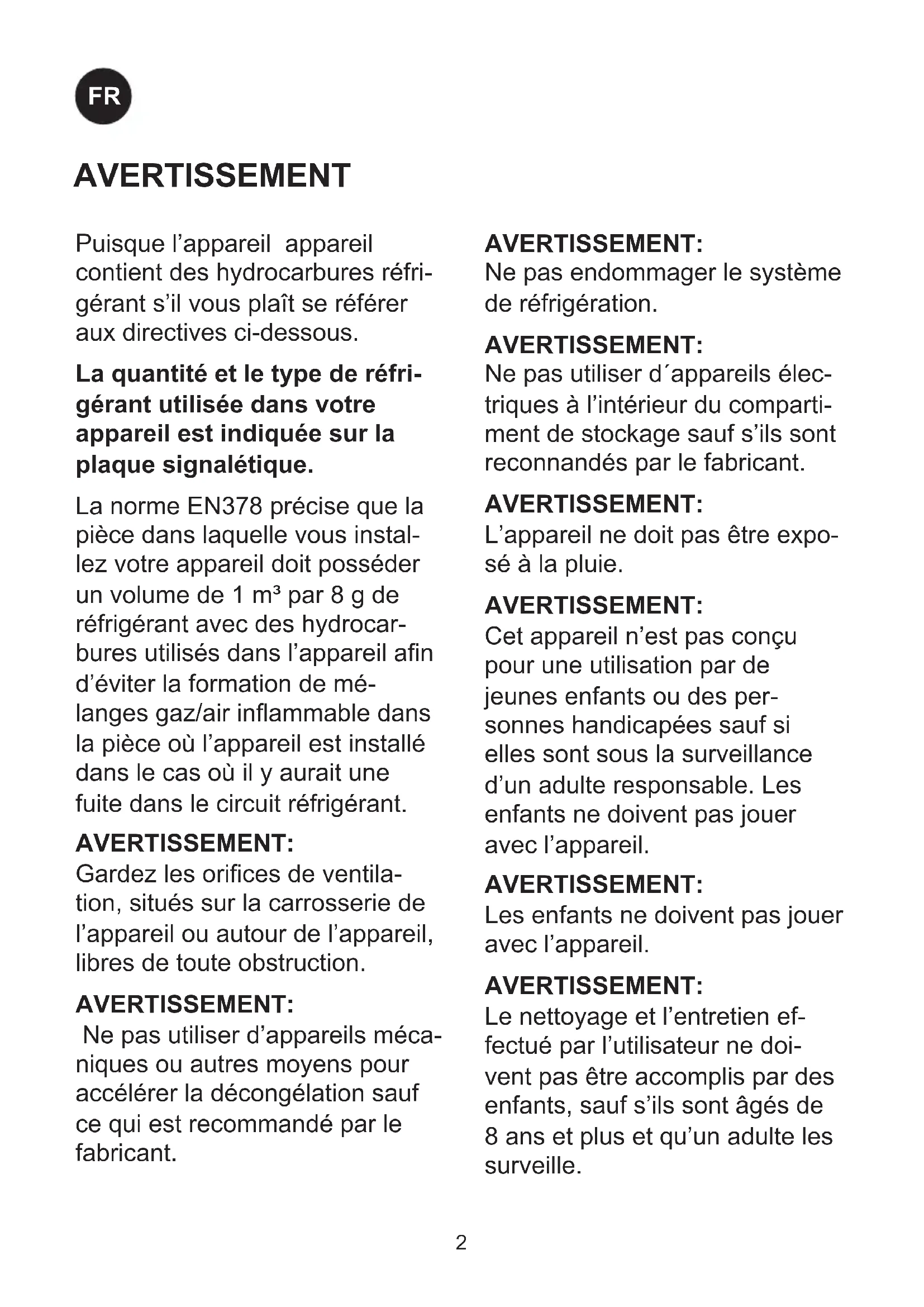

MODE D'EMPLOI VLS 154A SDD VESTFROST

Consignes d'utilisation

Puisque l'appareil contient des hydrocarbures réfrigérants, veuillez vous référer aux directives ci-dessous.

La quantité et le type de réfrigérant utilisés dans votre appareil sont indiqués sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil afin d'éviter la formation de mélanges gaz/air inflammable dans la pièce où l'appareil est installé dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT :

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

AVERTISSEMENT :

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation, sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT :

Ne pas endommager le système de réfrigération.

AVERTISSEMENT :

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage, sauf s'ils sont recommandés par le fabricant.

AVERTISSEMENT :

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT :

Cet appareil n'est pas conçu pour être utilisé par de jeunes enfants ou des personnes handicapées, sauf si elles sont sous la surveillance d'un adulte responsable. Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

AVERTISSEMENT :

Conserver les clés dans un endroit hors de portée des enfants.

AVERTISSEMENT :

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

Danger – risque d'incendie ou d'explosion si un réfrigérant inflammable est utilisé. L'appareil doit seulement être réparé par un personnel qualifié.

AVERTISSEMENT :

Lors de la mise en place de l'appareil, assurez-vous que son cordon d'alimentation n'est pas coincé ni endommagé.

AVERTISSEMENT :

Ne placez pas plusieurs prises de courant portables ou des sources d'alimentation portables à l'arrière de l'appareil.

Sommaire

AVERTISSEMENT......2

Introduction......4

Instructions de fonctionnement......4

Familiarisez-vous avec votre VLS SDD.....5

TRÈS IMPORTANT! ......6

Déballage et mise en place ....7

Installation et mise en marche....8

Chargement de l'appareil ....9

Panneau de contrôle ....10

Panneaux solaires....10

Entretien et nettoyage ....12

Identification des pannes....13

Garantie, pièces de rechange et service après-vente....14

Mise au rebut....15

Introduction

La philosophie qui soutient le système VLS SDD est :

• Simplicité
• Sécurité
• Robustesse
• Fiabilité

Le système VLS SDD est composé des éléments suivants :

• Réfrigérateur VLS SDD
• Panneaux solaires
• Équipement pour l'installation des panneaux solaires
• Câbles des panneaux solaires au VLS SDD

Le VLS SDD est un réfrigérateur pour vaccins. Il possède un compartiment pour le stockage de vaccins (+2 °C à +8 °C) muni de 1 panier.

Avec une bonne installation et en suivant quelques séquences d'entretien, le système fonctionnera sans problème pendant plusieurs années.

Instructions de fonctionnement

Le compresseur requiert que les panneaux solaires puissent fournir une puissance supérieure à un certain seuil pour qu'il démarre. Une fois démarré, le compresseur peut fonctionner en consommant une puissance moindre que celle du seuil de démarrage. Le compresseur peut avoir besoin de quelques tentatives de démarrage pour fonctionner. Soyez donc patient !

Lors de journées avec des conditions météorologiques changeantes, le compresseur peut démarrer et arrêter plusieurs fois.

Le bruit provenant de l'appareil VLS 054 est de faible intensité et est généré par le ventilateur de refroidissement du compresseur.

Le compresseur est pratiquement silencieux. Le ventilateur démarre un instant avant le compresseur et s'arrête un instant après son arrêt.

Le contrôleur est réglé en usine et ne doit être réglé que par le personnel autorisé.

Des paniers sont inclus avec la fourniture de l'appareil et ils DOIVENT être utilisés pour le stockage des médicaments.

Code PQS	Modèle Spécifications de performance PQSRéférence de spécification:	Registre d’essai de type in-dépendant PQSRegistre de vérification du produit :
E003/106 VLS	054A SDD E003/RF05.5 E003/RF05-VP.4
E003/107 VLS	094A SDD E003/RF05.5 E003/RF05-VP.4
E003/108 VLS	154A SDD E003/RF05.5 E003/RF05-VP.4

Familiarisez-vous avec votre VLS SDD

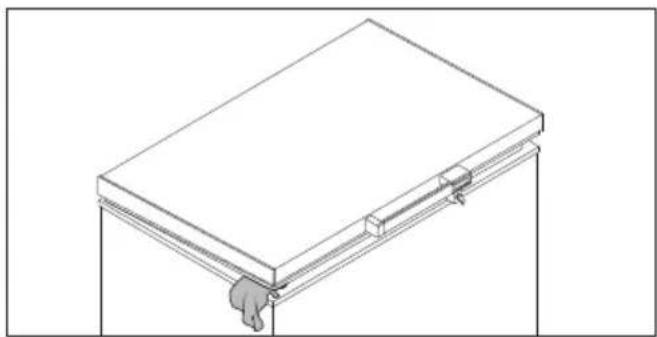

fig. 2

AVERTISSEMENT!

TRÈS IMPORTANT!

- Assurez-vous de ne JAMAIS placer de produits contre le couvercle de son.

Par exemple, des briquettes d'eau

Déballage et mise en place

Déballage

Déballer l'appareil et s'assurer qu'il n'a subi aucun dommage. Si vous constatez un dommage quelconque, veuillez informer votre superviseur.

Emplacement

Installez l'appareil dans un endroit sec et bien ventilé. Évitez une installation près de sources de chaleur ou sous la lumière directe du soleil. Placez l'appareil sur le sol et assurez-vous qu'il soit au niveau.

Pieds

Mettez l'appareil à niveau en vissant ou en dévissant les pieds réglables.

Si l'appareil est placé sur une surface souple, par exemple un parquet ou un tapis, vous devez revérifier si l'appareil est toujours à niveau après un certain temps, car la surface peut s'enfoncer sous le poids de l'appareil.

Température ambiante

L'appareil est conçu et réglé pour produire une température optimale dans le compartiment pour vaccins pour une température ambiante minimale/maximale de +5 °C à +43 °C.

REMARQUE : L'appareil ne doit pas être placé dans une température ambiante inférieure à +5 °C.

Ventilation

Il est important que l'appareil soit bien ventilé et que l'air puisse circuler librement au-dessus, en dessous et autour de l'appareil. La figure 7 illustre comment assurer la circulation d'air indispensable. Il doit y avoir au moins 30 mm d'espace entre la base de l'appareil et le sol.

Les ouvertures de ventilation sur l'appareil ou sur la structure encastrée doivent être maintenues libres de toute obstruction.

REMARQUE : L'accès à la grille de ventilation doit être libre.

Important : N'utilisez pas de flamme nue ou de cigarettes à proximité de l'appareil.

Installation et mise en marche

Raccordez l'appareil aux panneaux solaires selon le tableau 1 qui donne les longueurs et dimensions des câbles à utiliser pour raccorder l'appareil.

Taille et longueur standard du câble : 6 mm² et 20 m

Les câbles blindés des panneaux solaires sont équipés de connecteurs mâles/femelles compatibles MC4. Les connexions doivent ensuite être montées sur les connecteurs mâles/femelles prémontés compatibles MC4 situés à l'arrière de l'appareil – voir fig. 8.

Les connexions sont de type plug and play et ne peuvent être installées que correctement – mâle vers femelle / femelle vers mâle.

Nettoyez minutieusement l'appareil avant son démarrage.

Démarrage

Avant de mettre les vaccins dans l'appareil, le ballast de poches de glace doit être gelé. Le temps requis pour le refroidissement dans une température ambiante de 43 °C sera approximativement de 5 à 7 jours.

Quand la température lue sur l'affichage du thermomètre est approximativement de +4 °C le matin, l'appareil est prêt à recevoir les vaccins. Vérifiez la température dans le haut du panier. Cette température doit se situer entre +2 °C et +8 °C.

Les vaccins doivent être placés et arrangés comme montré. Voir page 9, fig. 10.

Dimension:		Longueur max.:
Section transversale	AWG
[mm2]	[Jauge]	[m]	[pieds]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Tableau 1

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre et se situer entre +2 °C et +8 °C. Le dispositif de commande est réglé en usine et ne doit pas être ajusté par du personnel non autorisé.

fig. 8

Chargement de l'appareil

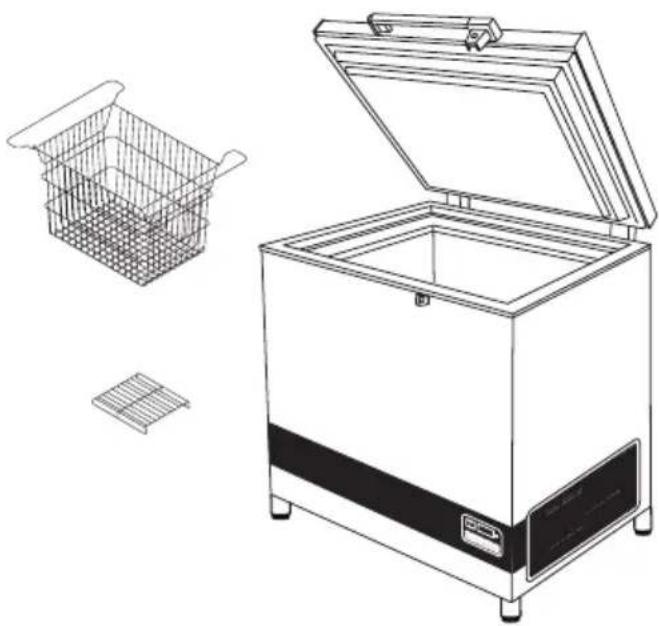

Chargement des vaccins

Une fois la température du compartiment à vaccins stabilisée, que celle-ci se trouve entre +2 et +8 °C et que le compresseur s'arrête et repart, les vaccins peuvent être introduits.

Pour assurer la circulation d'air et éviter des températures trop basses dans le vaccin, un contact direct avec les parois intérieures doit être évité.

La charge du vaccin dans le panier ne doit pas être au-dessus du panier.

fig. 10

Panneau de contrôle

fig. 11

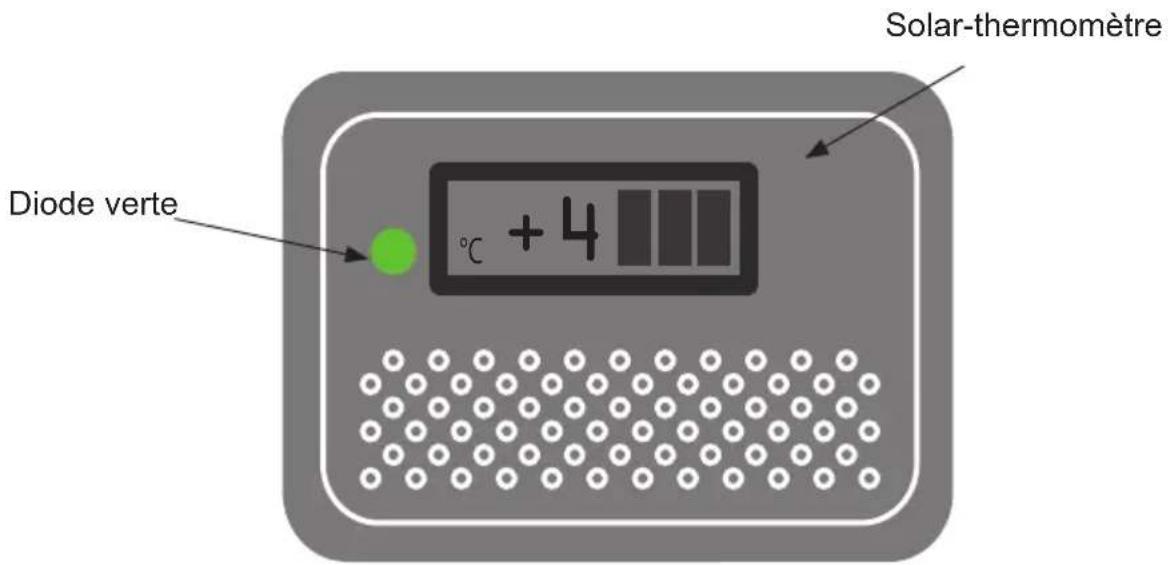

La diode verte indique que le compresseur fonctionne.

Panneaux solaires

Emplacement

Les panneaux solaires doivent toujours être placés sur un toit ou une planche stable de façon sécuritaire et facilement accessible (non pour le public).

Les panneaux solaires doivent toujours être montés en respectant les instructions du fournisseur et avec les vis et pièces de fixation incluses ou recommandées par le fabricant.

Ne placez pas les panneaux solaires à l'ombre d'édifices, d'arbres, etc. Les surfaces des panneaux solaires doivent être orientées directement vers le soleil.

Caractéristiques

Les caractéristiques obligatoires des panneaux solaires sont indiquées dans le tableau 2.

Type: Type 2 selon E003 / PV01 entraînement direct
Tension nominale :	18 V
Puissance nomi-nale :	360 W (conditions stan-dards d'essai)
Nombre de modules raccordés en paral-lèle par batterie :	4
Garantie : Min. 2 années
Garantie de perfor-mance :	25 années (à 80 % de la valeur d'origine)
Certificates : UL, TÜV	ou conformité avec les exigences de CEI 61215

Tableau 2

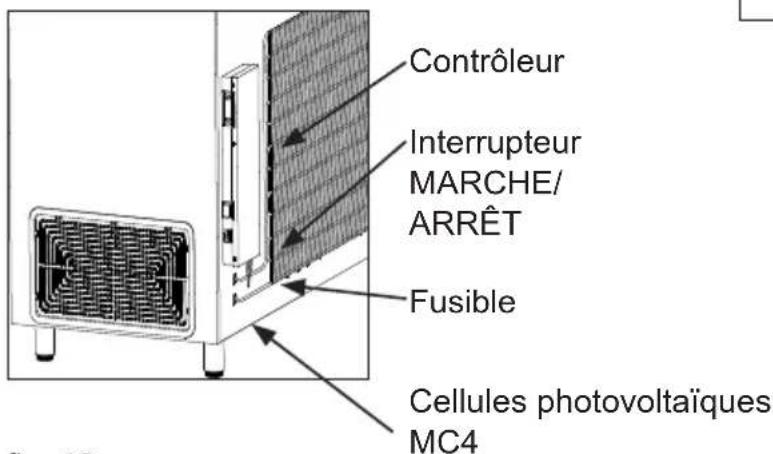

Contrôleur

L'appareil possède un contrôleur qui contrôle la température dans le compartiment pour vaccins. Le contrôleur est réglé en usine à une valeur par défaut ce qui maintiendra le compartiment pour vaccins dans la marge souhaitée de 2°-8 °C pour la plupart des conditions ambiantes. Si le refroidisseur n'est pas utilisé pendant une longue période de temps, il est recommandé d'utiliser

l'interrupteur MARCHE/ARRÊT pour ARRÊTER le refroidisseur. Ceci coupe l'alimentation principale.

fig. 12

Quand le refroidisseur est arrêté, assurez-vous par la suite de bien nettoyer et sécher le compartiment pour vaccins afin d'éviter des problèmes d'odeur ou de moisissure. Afin de prévenir l'apparition d'odeurs, il est recommandé de garder le couvercle légèrement ouvert.

Entretien et nettoyage

Entretien journalier

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre chaque matin et chaque soir. Veuillez noter que les vaccins dans l'appareil ne doivent pas geler. La température est réglée en usine et ne doit pas être ajustée par du personnel non autorisé.

Vérifiez chaque jour que le couvercle intérieur est placé correctement et qu'il s'ajuste étroitement à l'appareil.

Entretien mensuel :

Nettoyez la grille du côté droit du réfrigérateur une fois par mois.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés une fois par année ou plus souvent si nécessaire.

Entretien des panneaux solaires

Entretien hebdomadaire :

Les panneaux solaires doivent être nettoyés de la poussière une fois par semaine ou plus souvent si requis. Le nettoyage doit se faire avec de l'eau.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés au moins une fois par année ou plus souvent si nécessaire. À cause du risque de feu, il est nécessaire d'enlever la poussière et la saleté.

Tous les boulons et les écrous doivent être resserrés 2 semaines après l'installation puis une fois par année.

Nettoyage

Couper l'alimentation électrique sur le devant de l'appareil.

La meilleure façon de nettoyer l'appareil est d'utiliser de l'eau chaude avec une petite quantité de détergent non parfumé. N'utilisez jamais de produits de nettoyage décapants. Utiliser un chiffon doux. Rincez à l'eau claire et séchez minutieusement. Il est important d'éviter que l'eau s'écoule dans le panneau de contrôle.

Le joint d'étanchéité autour du couvercle doit être nettoyé régulièrement afin d'éviter la décoloration et pour prolonger la durée d'utilisation. Utilisez de l'eau propre. Après le nettoyage du joint d'étanchéité, vérifiez qu'il continue de fournir une bonne étanchéité.

Si l'appareil n'est pas utilisé pendant une période de temps, ouvrez l'interrupteur d'alimentation, débranchez l'appareil, videz l'appareil, nettoyez l'intérieur et laissez le couvercle ouvert pour permettre à l'air de circuler afin de prévenir les odeurs.

Identification des pannes

En cas d'anomalie Causes possibles Marche à suivre
Le compresseur ne fonctionne pas et les poches de glace ne sont pas froides	Patienter. Le compresseur va certainement se mettre en marche dans quelques minutes.	Si ce n'est pas le cas, procéder aux vérifications suivantes:- Vérifiez que l'alimentation est branchée et que le câble du panneau solaire à l'appareil n'est pas endommagé.- Vérifier l'état du fusible et le remplacer si nécessaire.- Si tous les éléments ci-dessus sont en ordre, appeler un responsable technique.
Le compresseur tourne, et la température est trop haute.	La grille de ventilation est bloquée.Le couvercle n'est pas fermé correctement.Le ventilateur dans le compartiment du compresseur est bloqué ou défectueux.L'appareil est placé dans une température ambiante trop élevée.	Assurer la libre circulation de l'air.S'assurer que le couvercle soit bien fermé.Vérifiez que le ventilateur fonctionne, sinon, le remplacer. Voir la section : ServiceProtéger l'appareil contre la lumière directe du soleil et assurer une meilleure ventilation de la pièce.
La température dans le VLS 054 SDD est trop basse	Pour point bas sur le contrôleur numérique de série	Contactez superviseur technique pour l'ajustment.
La température n'est pas affichée	Il n'y a pas assez de lumière pour le capteur solaire pour fonctionner	Allumer la lumière
Aucune lumière dans la diode verte, pendant la journée	Commutateur est désactivéLe fusible a fondu.La diode est défectueuse.	Activez l'interrupteurRemplacez le fusibleRemplacez la diode.

Tableau 3

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériaux et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut pas être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dus au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points énumérés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l'appareil est due à un fusible

grillé ou à une mauvaise utilisation, c'est cette personne qui devra régler les frais entraînés par cette intervention.

Pièces de rechange

Lors de la commande de pièces de rechange, indiquer le type, le numéro de produit et le numéro de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement !

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/EU et 2006/66/EC.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

AVERTISSEMENT
