РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VLS 154A SDD VESTFROST

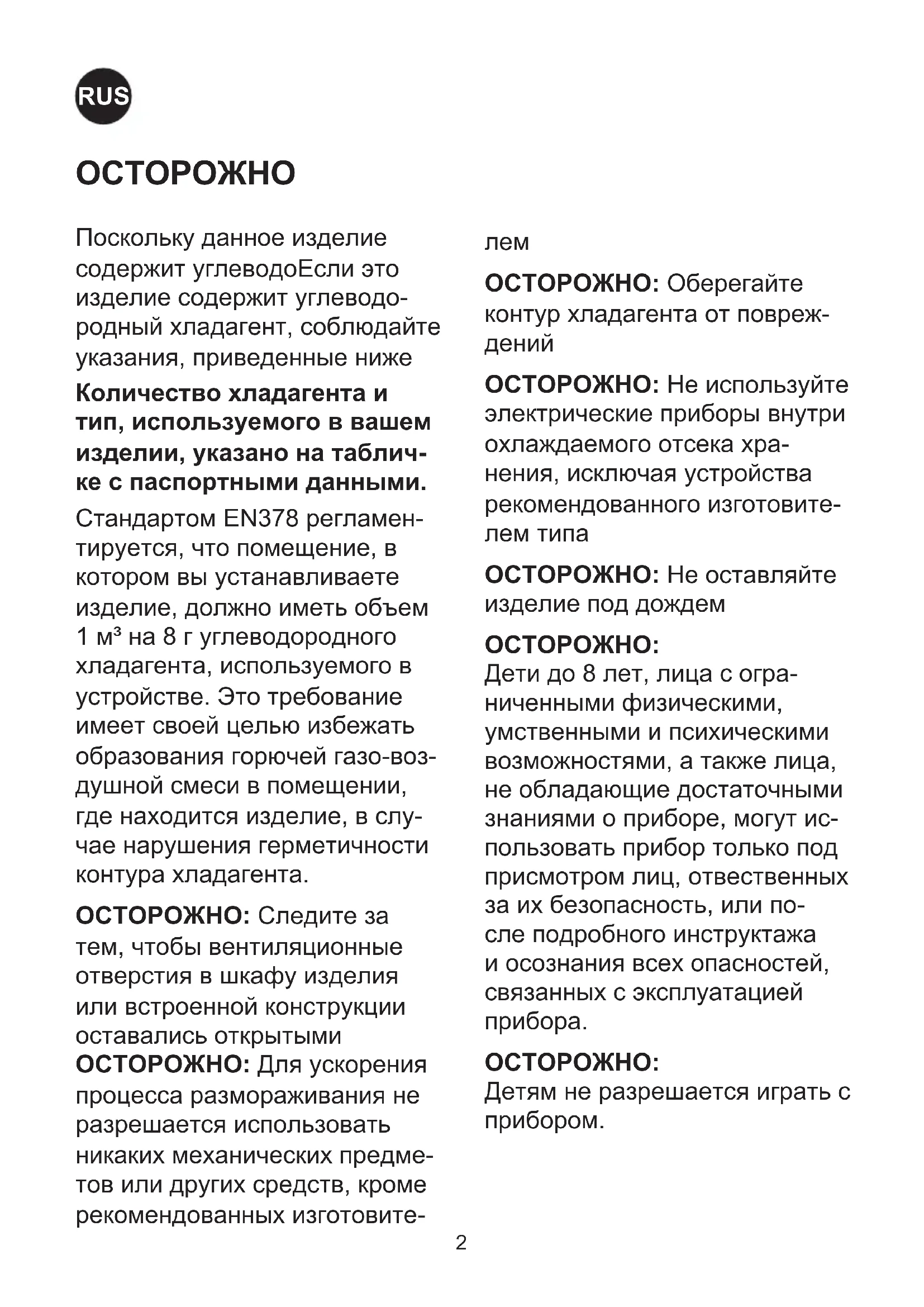

ESлем ОСТОРОЖНО: Оберегайте контур хладагента от повреж-

ОСТОРОЖНО:Не используйте электрические приборы внутри охлаждаемого отсека хра- нения, исключая устройства рекомендованного изготовите-

ОСТОРОЖНО:Не оставляйте изделие под дождем

Дети до 8 лет, лица с огра- ниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут ис- пользовать прибор только под присмотром лиц, отвественных за их безопасность, или по- сле подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией

Детям не разрешается играть с

Поскольку данное изделие содержит углеводоЕсли это изделие содержит углеводо- родный хладагент, соблюдайте указания, приведенные ниже Количествохладагентаи тип,используемоговвашем изделии,указанонатаблич- кеспаспортнымиданными. Стандартом EN378 регламен- тируется, что помещение, в котором вы устанавливаете изделие, должно иметь объем 1 м³ на 8 г углеводородного хладагента, используемого в устройстве. Это требование имеет своей целью избежать образования горючей газо-воз- душной смеси в помещении, где находится изделие, в слу- чае нарушения герметичности контура хладагента. ОСТОРОЖНО:Следите за тем, чтобы вентиляционные отверстия в шкафу изделия или встроенной конструкции оставались открытыми ОСТОРОЖНО:Для ускорения процесса размораживания не разрешается использовать никаких механических предме- тов или других средств, кроме рекомендованных изготовите-

RUSОСТОРОЖНО: Очистка и обслуживание прибора не должны произво- диться детьми, это допустимо, только если они старше 8 лет и их контролируют взрослые.

Оберегайте контур хладагента от повреждений.

Не храните взрывоопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом

Есть опасность опасность пожара или взрыва легковос- пламеняющихся хладагента используется. Должен только быть отремонтированы специ- ально обученным персоналом.

При установке аппарата убедитесь, что шнур питания не защемлен или не

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

RUSВведение В основу конструкции системы VLS 054 SDD положены следующие принципы:

• Надежность Система VLS SSD содержит:

• Холодильный ларь VLS SDD

• Оборудование для установки солнечных

• Провода для соединения солнечных пане- лей с ларем VLS SDD VLS SDD - это холодильный ларь для хра- нения вакцины. Он имеет один отсек хране- ния вакцины (+2... +8°C) с корзина. При условии правильного монтажа и соблюдения регламента технического обслуживания система безотказно про- служит многие годы. Oставляет за собой право внесения изменений в технические характеристики без предварительного уведомления

• ОСТОРОЖНО p. 2
• Введение p. 4
• Указания по эксплуатации p. 5
• Общий вид холодильного ларя VLS SDD p. 6
• ВАЖНО! p. 7
• Размещение и распаковка p. 8
• Установка и ввод в эксплуатацию p. 9
• Загрузка устройства p. 10
• панель управления p. 11
• Солнечные панели p. 11
• Техническое обслуживание и мойка p. 13
• Поиск и устранение неисправностей p. 14
• Гарантия, запасные части и сервис p. 15
• Утилизация p. 15

RUSУказанияпоэксплуатации Для запуска компрессора необходимо, чтобы солнечные панели могли выра- батывать энергию выше определенного порогового значения. После запуска ком- прессор может работать с потребляемой мощностью, меньшей, чем пусковая. Для запуска компрессора может потре- боваться пара попыток. Поэтому будьте

В те дни, когда происходит изменение по- годных условий, компрессор может запу- скаться и останавливаться несколько раз

Ларь VLS SDD имеет низкий уровень шума, преимущественно обусловленный шумом вентилятора, охлаждающего ком-

Компрессор работает почти бесшумно. Вентилятор запускается чуть раньше компрессора и останавливается чуть позже компрессора. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персона- ла не допустима. Корзины входят в комплект поставки из- делия и требуют ОБЯЗАТЕЛЬНОГО ис- пользования при хранении лекарствен- ных препаратов. PQS Code Model PQS Performance specications Specication reference: PQS Independent type-testing protocol Product verication protocol: E003/106 VLS 054A SDD E003/RF05.5 E003/RF05-VP.4 E003/107 VLS 094A SDD E003/RF05.5 E003/RF05-VP.4 E003/108 VLS 154A SDD E003/RF05.5 E003/RF05-VP.4

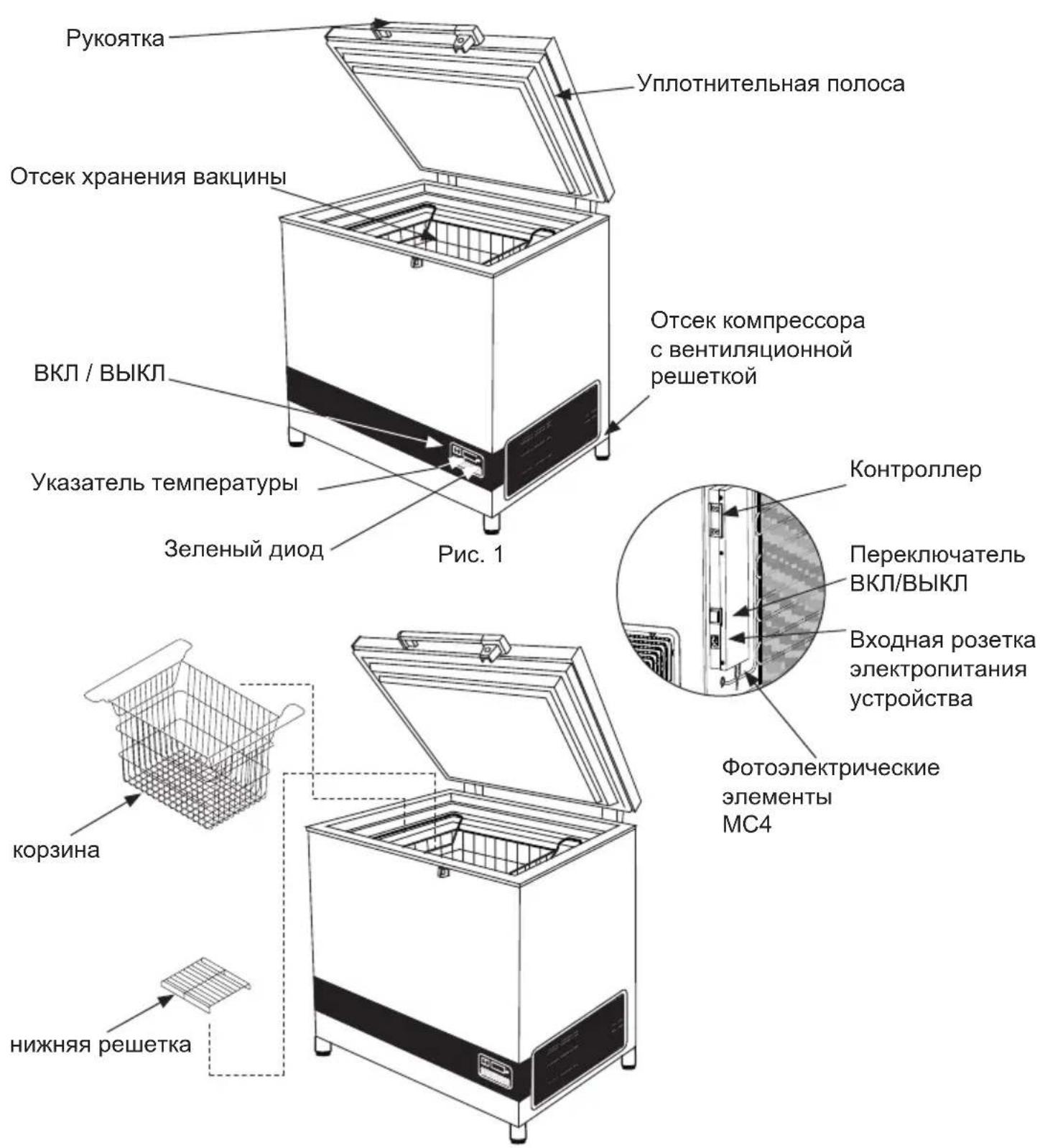

RUSОбщийвидхолодильноголаряVLSSDD Рис. 1 Рис. 2

Уплотнительная полоса Отсек компрессора с вентиляционной

Указатель температуры Отсек хранения вакцины

нижняя решетка Зеленый диод

Входная розетка электропитания

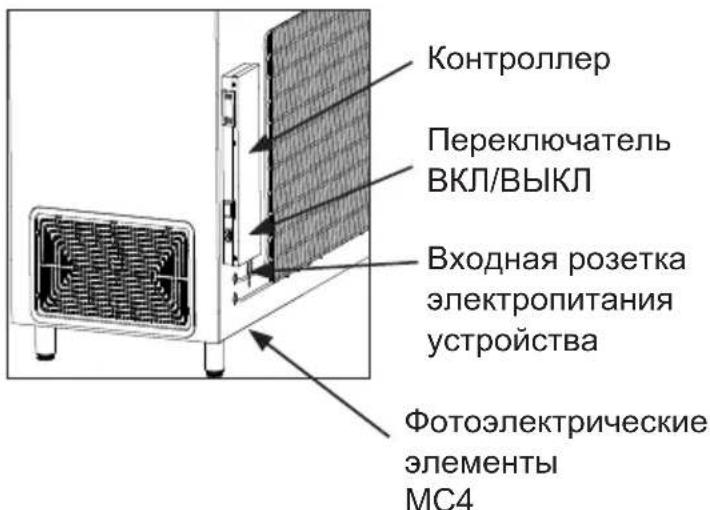

RUSКонтроллер Переключатель

Входная розетка электропитания

● Никогда не ставьте какие-либо предметы на крышку датчика. ПРИМЕР. водный пакет Рис. 3 Рис. 4 Рис. 5

RUSРазмещение Установите изделие в сухом, хорошо вентилируемом месте. Не допускайте установки вблизи источников тепла или в местах прямого падения солнечных лучей. Поставьте изделие на пол и убе- дитесь в том, что оно выровнено в гори- зонтальной плоскости. Регулируемыеножки Выровняйте прибор, провернув регулируемые ножки вверх или вниз.Если прибор должен быть установлен на мягкой поверхности, например, на половых досках или ковровом покрытии, лучше всего через некоторое время перепроверить, находится ли прибор по-прежнему на одном уровне, так как подстилающая поверхность может просесть под весом прибора. Температуравпомещении Конструкция изделия и его настройка рассчитаны на обеспечение оптимальной температуры в отсеке хранения вакцины при минимальной/максимальной темпе- ратуре окружающего воздуха +5...+43°C. ПРИМЕЧАНИЕ: Изделие нельзя разме- щать в местах с температурой окружаю- щего воздуха ниже +5°C. Климат класс указывается на табличке. Размещениеираспаковка Климатическийкласс: 0, 1, 2, 3, 4, 6 ,8 =окружающий 32°C Климатическийкласс: 5 и 7 = окружающий 43°C

Важно обеспечить хорошую вентиляцию изделия и возможность беспрепятствен- ной циркуляции воздуха над ним, под ним и вокруг него. На рис. 3 ниже по- казано, как можно обеспечить необходи- мую циркуляцию воздуха.Между днищем изделия и полом должен быть зазор не менее 30 мм. Следите за тем, чтобы вентиляционные отверстия на изделии или его внутренних конструктивных элементах оставались незасоренными.

Распакуйте ларь и проверьте его на на- личие повреждений. В случае обнаруже- ния каких-либо повреждений поставьте в известность своего начальника. Рис. 7 Внимание:Непользуйтесьоткрытым огнеминекуритевблизиизделия. 800 mm20 mm100 mm100 mm Рис. 6

RUSУстановка Подсоедините изделие к солнечным пане- лям, руководствуясь таблицей 1, где при- ведены значения длины и сечения прово- дов, используемых для подсоединения. Стандартный размер кабеля и длина: 6мм2 и 20м. Толстая дублет провод (синий и крас- ный) от солнечной панели должен быть вставлен в компрессорного отсека через отверстие на задней - см. рис. 8 Красный провод (+) (противоположная сторона терминала также красный) и си- ний провод (-) (противоположная сторона терминала черный) должен быть подклю- чен к терминалу. - Вводвработу Прежде чем положить в изделие вакцину, балласт из ледяных кассет должен за- мерзнуть. Время охлаждения при темпе- ратуре окружающего воздуха 43°C соста- вит приблизительно 5-7 дней. Когда температура на термометре со- ставит утром приблизительно +4°C, ларь готов к укладке вакцины. Проверьте тем- пературу в vкорзине. Эта температура должна находиться в диапазоне +2... +8°C. Вакцина должна укладываться в корзи- ны. См. стр. 10, Рис 10 Температуру в отсеке хранения вакцины необходимо всегда контролировать по термометру и поддерживать в диапазоне +2... +8°C. Настройка температуры осу- ществляется в заводских условиях, и ее регулировка силами неквалифицирован- ного персонала не допустима. Установкаивводвэксплуатацию Рис. 8 Сечение:Макс. длина:ПлощадьпоперечногосеченияAWG[mm2] 2,5

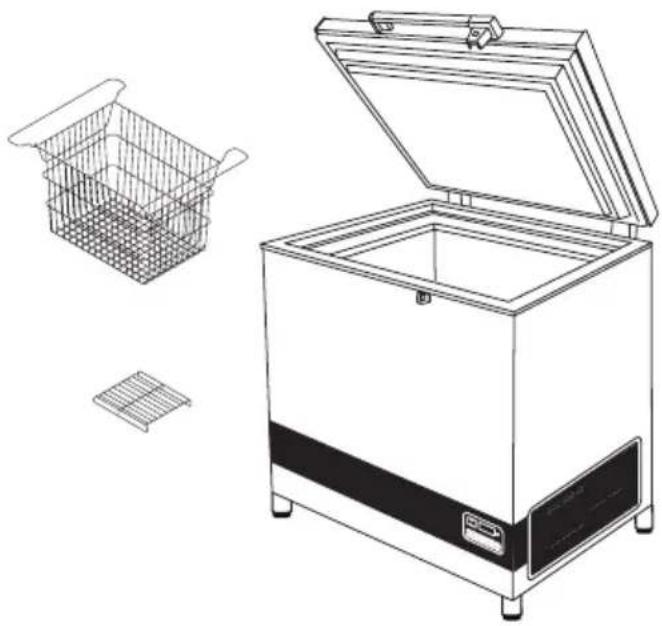

RUSЗагрузкаустройства Загрузкавакцины Когда температура в отделении для вакцин стабилизируется, то есть уста- новится в диапазоне от 2˚ до 8˚C, и компрессор включается и выключается, можно загружать вакцину. Для обеспечения циркуляции воздуха и предотвращения слишком низкой температуре вакцины, прямой контакт к внутренним стенкам следует избегать. Вакцина нагрузки в корзинах не должна быть выше верхней части корзины. Не загружайте вакцины выше верхней части

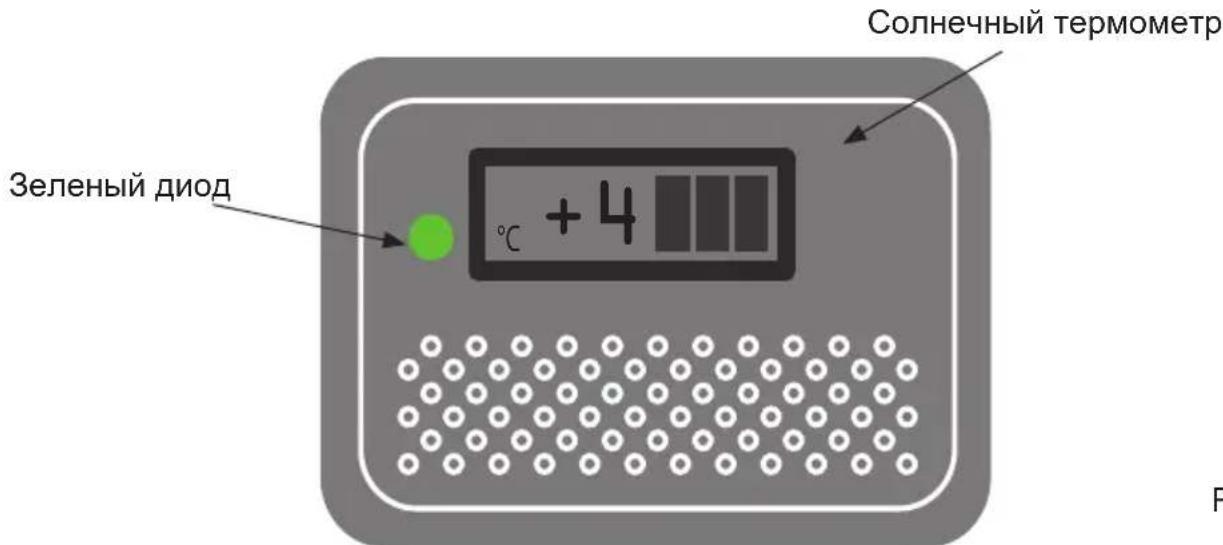

RUSпанельуправления Рис. 11Зеленый диод указывает на то, что компрес-сор работает Солнечные панели всегда следует раз-мещать на прочной крыше или балке, где обеспечивается безопасность и удобство доступа (не для посторонних лиц).При установке солнечных панелей обя-зательно соблюдайте указания их по-ставщик и используйте винты и крепеж, входящие в комплектацию или рекомен-дованные производителем. Не размещайте солнечные панели в тени зданий, деревьев и т.д. Поверхность сол-нечных панелей должна быть обращена прямо на солнце. Техническиехарактеристики Технические характеристики, которыми должны обладать солнечные панели, приведены в таблице 2. Солнечныепанели Тип: Тип 2 согласно E003 / PV01 - прямой привод. Номинальноена-пряжение: 18 В Номинальнаямощ-ность:360 Вт (стандартные условия испытаний)Числопараллель-носоединяемыхмодулейнаоднубатарею: Гарантия: Мин. 2 годаГарантияработо-способности:25 лет (с понижени-ем показателей до 80% первоначально-го значения)Сертификаты: UL, TÜV или соот-ветствие требовани-ям МЭК 61215 Таблица 2Зеленый диодСолнечный термометр

RUSКонтроллер Холодильник снабжен контроллером, регулирующим температуру в отделении для вакцин. На заводе-изготовителе регулятор настроен по умолчанию значение, что в большинстве окружающих сред будет удерживать температуру отделения для вакцин в требуемых пределах 2⁰-8⁰C. Если в течение длительного периода времени охлаждающее устройство не используется, рекомендуется использовать переключатель ВКЛ / ВЫКЛ для выключения охлаждающего устройства Он отключает подачу питания от сети. В случае, если охлаждающее устройство выключено, чтобы избежать проблем с запахами или плесенью убедитесь, что отсек для вакцин очищен и тщательно высушен после использования. Во избежание появления неприятных запахов настоятельно рекомендуется держать крышку слегка открытой. рис. 13

Входная розетка электропитания

RUSпыли и грязи обусловлена возможностью возникновения пожара. Все гайки и болты следует подтянуть через 2 недели после монтажа, а затем делать это раз в году.

Перед мойкой отключите электропитание на передней панели устройства. Для мойки изделия лучше всего использовать теплую воду с небольшим количеством непахучего моющего средства. Никогда не применяйте чистящие средства для удаления отложений. Используйте мягкую ткань. Выполните споласкивание чистой водой и тщательную сушку. Важно не допустить попадания воды на панель управления. Уплотнительную полосу по периметру крышки следует регулярно очищать для того, чтобы избежать ее обесцвечивания и продлить срок службы. Используйте чистую воду. После очистки уплотнительной полосы убедитесь в том, что она по-прежнему обеспечивает герметичное закрытие ларя. В случае вывода изделия из эксплуатации на какой-то период времени выключите его, отсоедините от источника питания, извлеките все содержимое, выполните мойку внутри и оставьте крышку открытой для циркуляции воздуха и предотвращения появления запахов. Ежедневноетехническое обслуживание: Каждое утро и каждый вечер следует проверять температуру в отсеке хранения вакцины. Следует иметь в виду, что вакцина внутри ларя не должна замерзать. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не

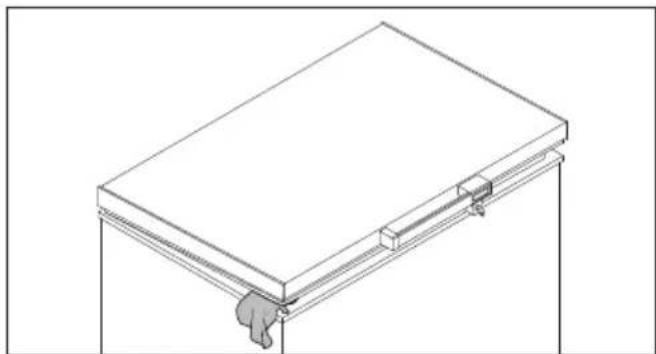

Каждый день проверяйте, что крышка закрыта правильно и плотно прилегает к

Ежемесячноетехническое обслуживание: Ежемесячно очищайте решетку с правой стороны морозильного ларя. Ежегодное техническое обслуживание: Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения. Техническоеобслуживаниесолнечных

Еженедельноетехническое обслуживание: Солнечные панели следует очищать от пыли каждую неделю или по мере необходимости. Очистка должна проводиться с использованием воды. Ежегодноетехническоеобслуживание: Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения. Необходимость удаления Техническоеобслуживаниеимойка

RUSПоискиустранениенеисправностей Неисправность Возможнаяпричина Способустранения Компрессор не работает, и ледя- ные кассеты не

Не проявляйте нетерпения, скорее всего компрессор запустится в течение ближайших минут. В противном случае выполните следу- ющие проверки: - Убедитесь в том, что питание под- ключено и провод, идущий от солнеч- ной панели к изделию, не поврежден. - Проверьте плавкий предохранитель и замените его при необходимости. - Если указанные выше действия не дали результата, вызовите техниче- ского специалиста. Компрессор ра- ботает, и темпе- ратура слишком

Засорена вентиляционная решет-

Крышка не закрыта надлежащим

Вентилятор в отсеке компрессора заклинило или он вышел из строя. Температура помещения, в кото- ром установлено изделие, слишком

Обеспечьте нормальную циркуляцию

Закройте крышку надлежащим об-

Проверьте работу вентилятора. Если вентилятор не работает, его необходи- мо заменить. См. раздел: Сервис. Защитите изделие от падения на него прямых солнечных лучей и улучшите вентиляцию в помещении. Температура в ларе VLS 054 SDD слишком низкая Уставка на цифровом контроллере слишком низкая Связаться с руководителем для регу-

Температура не отображается Солнечный термометр не работает. Замените солнечный термометр. Зеленый диод не

Коммутатор отключен Плавкий предохранитель пере-

Диод неисправен Включите переключатель Заменить плавкий предохранитель

Заменить диод. Таблица 3

RUSОтказотгарантийныхобяза-

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправиль- ным механическим или электрическим монтажом. Пожары, аварии, удары мол- нии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети. Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннули- рованию гарантии и ликвидации ответ- ственности за качество изделия, а само изделие нельзя будет эксплуатировать законно. Сертификация, указанная на табличке с паспортными данными, также станет недействительной. Вопросы, связанные с транспортными повреждениями, обнаруженными поку- пателем, как правило, решаются между покупателем и дистрибьютором, т.е. дис- трибьютор обязан удовлетворить претен- зии покупателя. Прежде чем обращаться к специали- стам за оказанием технической помощи, выясните, не можете ли вы устранить неисправность самостоятельно. Если на ваше обращение за оказанием помощи гарантия не распространяется, например, если изделие вышло из строя в результа- те перегорания плавкого предохранителя или нарушения правил эксплуатации, вам будет выставлен счет, исходя из расходов на оказание технической помощи. Гарантия,запасныечастиисервис Продукт номера Запасныечасти При заказе запасных частей укажите тип, Продукт и заводской номера вашего изделия . Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различ- ную техническую информацию, включая тип и серийные номера. Примечание: При необходимости ремон- та или замены вашего изделия обращай- тесь только в официальные сервисные

Рис. 14 Информация по обращению с отходами для стран, не входящих в Европейский

Действие данных символов рас- пространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.
