17839004 - Détecteur de mouvements BERKER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 17839004 BERKER au format PDF.
| Type de produit | Détecteur de mouvements |
| Marque | Berker |
| Modèle | 17839004 |
| Angle de détection | 180° |
| Portée maximale | Jusqu'à 16 m (selon hauteur de montage) |
| Hauteur de montage recommandée | 1,10 m ou 2,20 m |
| Zone de détection (hauteur 1,10 m) | Environ 10 m x 12 m |
| Zone de détection (hauteur 2,20 m) | Environ 16 m x 16 m |
| Alimentation | 230 V AC via insert de commutation |
| Seuil de luminosité réglable | 0 à 80 lux |
| Temps de retardement fixe | Environ 2 minutes |
| Sensibilité réglable | Oui, par potentiomètre |
| Température de fonctionnement | -20 °C à +45 °C |
| Indice de protection (versions extérieur) | IP44 |
| Montage | Encastré sur boîte DIN 49073 |
| Utilisation | Intérieur et extérieur (selon version) |
| Fonctions principales | Détection de mouvement thermique, commutation d'éclairage, réglage de luminosité et sensibilité, élargissement possible du champ avec détecteur secondaire |
| Accessoires fournis | Cache-lentille pour restriction du champ de détection |
| Compatibilité avec variateurs | Oui (inserts de variation peuvent être utilisés comme inserts de commutation) |
| Raccordement commandes secondaires | Possible (bouton-poussoir, détecteur secondaire BLC) |
| Garantie | Conformément aux dispositions légales |
FOIRE AUX QUESTIONS - 17839004 BERKER
Questions des utilisateurs sur 17839004 BERKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice 17839004 - BERKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 17839004 de la marque BERKER.

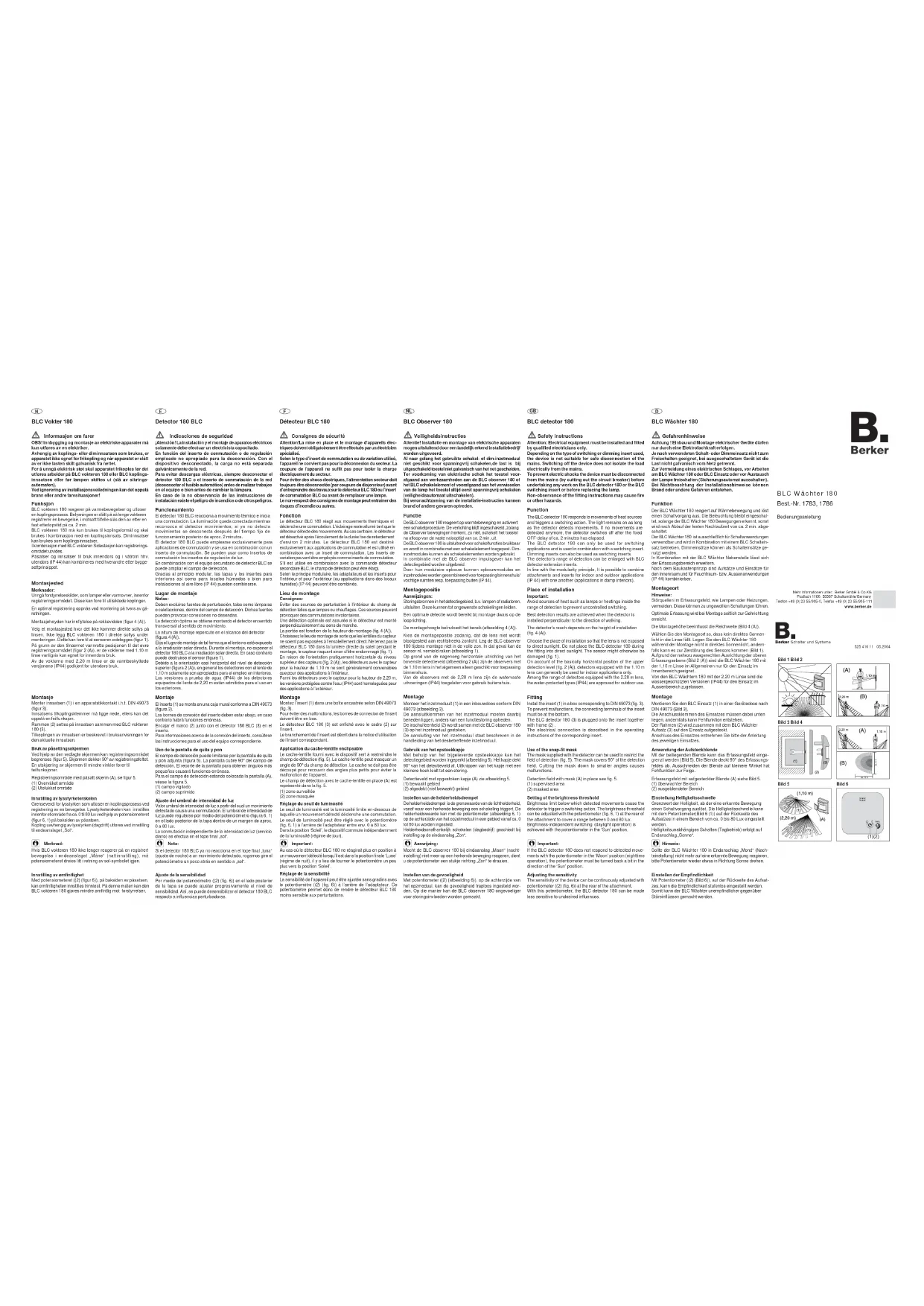

MODE D'EMPLOI 17839004 BERKER
⚠ Consignes de sécurité
Attention! La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricien spécialisé. Selon le type d'insert de commutation ou de variation utilisé, l'appareil ne convient pas pour la déconnexion du secteur. La coupure de l'appareil ne suffit pas pour isoler la charge électriquement du secteur.
Pour éviter des chocs électriques, l'alimentation secteur doit toujours être déconnectée (par coupure du disjoncteur) avant d'entreprendre des travaux sur le détecteur BLC 180 ou l'insert de commutation BLC ou avant de remplacer une lampe. Le non-respect des consignes de montane peut entraîner des
les non respect des benignes de ménage peut entraîner des risques d'incendie ou autres.
Fonction
Le détecteur BLC 180 réagit aux mouvements thermiques et déclenche une commutation. L'éclairage reste allumé tant que le détecteur détecte des mouvements. Au cas contraire, le détecteur est désactivé après l'écoulement de la durée fixe de retardement d'environ 2 minutes. Le détecteur BLC 180 est destiné-exclusivement aux applications de commutation et est utilisé en combinaison avec un insert de commutation. Les inserts de variation peuvent être employés comme inserts de commutation. S'il est utilisé en combinaison avec la commande détecteur secondaire BLC, le champ de détectation peut être élargi. Selon le principe modulaire, les adaptateurs et les inserts pour l'intérieur et pour l'extérieur (ou applications dans des locaux humides) (IP 44) peuvent être combinés.
Lieu de montage
Consignes: Eviter des sources de perturbation à l'intérieur du champ de détection telles que lampes ou chauffages. Ces sources peuvent provoguer des commutations involontaires.
Une détection optimale est assurée si le détecteur est monté perpendiculairement au sens de marche.
La portée est fonction de la hauteur de montage (fig. 4 (A)). Choisissez le lieu de montage de sorte que les lentilles du capteur ne soient pas exposées à l'ensoleillement direct. Ne tenez pas le détecteur BLC 180 dans la lumière directe du soleil pendant le montage, le capteur risquant sinon d'être endommagé (fig. 1). En raison de l'orientation pratiquement horizontale du niveau supérieur des capteurs (fig. 2 (A)), les détecteurs avec le capteur pour la hauteur de 1,10 m ne sont généralement convenables que pour des applications à l'intérieur.
Parmi les détecteurs avec le capteur pour la hauteur de 2,20 m, les versions protégées contre l'eau (IP44) sont homologuées pour des applications à l'extérieur.
Montage
Montez l'insert (1) dans une boîte encastrée selon DIN 49073 (fig. 3).
Pour éviter des mallonctions, les bornes de connexion de l'insert doivent être en bas.
Le détecteur BLC 180 (3) est enfiché avec le cadre (2) sur l'insert.
Le branchement de l'insert est décrit dans la notice d'utilisation de l'insert correspondant.
Application du cache-lentille enclipsable
Le cache-lentille fourni avec le dispositif sert à restreindre le champ de détection (fig. 5). Le cache-lentille peut masquer un angle de 90° du champ de détection. Le cache ne doit pas être découpé pour recouvrir des angles plus petits pour éviter la malfonction de l'appareil.
Le champ de détection avec le cache-lentille en place (A) est représenté dans la fig. 5
(1) zone surveillée
(2) zone masquée
Réglage du seuil de luminosité
Le seuil de luminosité est la luminosité limite en-dessous de laquelle un mouvement détecté déclenche une commutation.
Le seuil de luminosité peut être réglé avec le potentiomètre (fig. 6, 1) à l'arrière de l'adaptateur entre env. 0 à 80 lux.
Dans la position Soiér, le disposit de la luminesité (régime de jour).
Important:
Au cas où le détecteur BLC 180 ne réagirait plus en position à un mouvement détecté lorsqu'il est dans la position finale 'Lune' (régime de nuit), il y a lieu de tourner le potentiomètre un peu plus vers la position 'Soleil'.
Réglage de la sensibilité
La sensibilité de l'appareil peut être ajustée sans gradins avec le potentiomètre ((2) (fig. 6)) à l'arrière de l'adaptateur. Ce potentiomètre permet donc de rendre le détecteur BLC 180 moins sensible aux perturbations.
NL
BLC Observer 180
Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
Comportement en cas d'enlèvement du détecteur
L'état de commutation de l'insert reste tel qu'il était. Lors de la
remise en place, le detecteur BLC 180 se comporte comme
après une denalliance de secteur de plus de 1 seconde (voir comportement en ses de défiillées secteurs / reteux secteurs).
Comportement en cas de déhaillance / retour secteur inférieurs à 200 m€ pas de abordement de l'état de empratition
1 s activé pour le temps de retardement
(avec redéclenchement
supérieur à au retour du secteur. L'appareil effectue
environ 1 s un autotest d'environ 60 secondes, l'éclairage
étant allume pendant l'autotest. Après le
test, réclairage est
Connexion:
(1) = commande principale, p.ex. insert de commutation
(2) = commande secondaire BLC / commande manuille à par
(3) – commande détecteur secondaire BLC
(élargissement du champ de détection
(4) = boulon-poussoir conventionnel / commando manuelle à partir c
(5) – vers d'autres commandes secondaires.
Consignee
La connexi
le détecteur BLC 180 n'est pas permis.
Le detecteur BLC 180 (1) ne peut pas être utilise sur la
commande secondaire BLC (2)
Elargissement du champ de detection
Et champ de detection d'une commande principale peut être élargi par une commande détecteur secondaire BLC (3) en
combinaison avec un détecteur BLC 180 ou un adaptateur
detecteur de présence BLC. Les commandes detecteur
la luminosité à la commande principale. La luminosité et le temps
de retardement sont déterminés par la commande princip
Activation à partir d'une commande secondaire:
La commande par poste secondaire n'est possible que lorsqu'un
adaptateur est émniche sur le poste principal. Les commandes
secondaires B20 (2) avec bouten poussoir B20 ou bouten poussoir conventionnel (4) permettent l'allumage ou le
redéclenchement de l'éclairage indépendamment de la luminosité.
L'extinction de l'éclairage n'est pas possible.
des boutons pousoirs mécaniques immuno donnent etro munis d'une homa N séparée.
- Important: A various distinction n'est faite entre une
longue et une brève pression du bouton.
Données techniques
Agnès de détectionary 101
Anglo de detusion. EN: 100
Habeler de montage: 1,10 m²,2,50 m
Champ de detection du caploé 1,10m em. 10 m x 12 m L'antilles / rivouw de l'antilles du cantors 1,10m x 18 (2
Zontelo? Nivcalá do lontelo do capital 1,10m. 151 E
Champ de detection du capital E, Euro en: TE mX TE m L'antilles /invisuiv de lentilles du centre 2-50mm SE (3
L'entives / niveaux de lemites du capitaur L,Com. 2017 Tension nominale u. nation d'utilisation inact associé
Température de service, au 20 °C – 45 °C
Verkouillage après desactivation. Savil de luminosité: anv. 0 kw – 20 kw
(en de l'immater) 6471.5 tain m. de l'au et régime de jour
Sensibilité
Pouvoir de coupure: v. notice d'utilisation ins
Nombre de commandes secondaires sur l'insert encastré:
Commande secondaire BLC, bouton-poussoir: non limi
Commande détecteur secondaire BLC:v. notice d'utilisat
commande secondaire
Longueur totale du cable vers commande sec... 100 m maxi
Sous réserve de modification techniques visant à améliorer le produit.
Prière de remettre cette notice d'utilisation à votre client après
installation
Prestation de garantie
Nous acceptons la garantie dans le cadre des dispositions
légales correspondantes.
Veuillez envoyer l'appareil défectueux en port pavé à notre
service après-vente central en joignant une description du
défaut:
Berker GmbH & Co.KG
Klagebach 38
D-38579 30 Germany
Téléphone: +49 (0) 23 55 / 90 5-0
Télécopie: +49 (0) 23 55 / 90 5-11
