Intitulé	Description
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif (PIR)
Plage de détection	Jusqu'à 12 mètres
Angle de détection	110 degrés
Alimentation	230 V AC
Utilisation recommandée	Intérieur et extérieur (selon modèle)
Température de fonctionnement	-20°C à +40°C
Installation	Montage en saillie ou encastré
Maintenance	Nettoyage régulier du capteur
Sécurité	Conforme aux normes CE
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes d'éclairage automatisés

FOIRE AUX QUESTIONS - 75261512 BERKER

Comment installer le détecteur de mouvements BERKER 75261512 ?

Pour installer le détecteur de mouvements, commencez par couper l'alimentation électrique. Fixez le détecteur à l'emplacement souhaité en utilisant les vis fournies. Connectez les fils selon le schéma fourni dans le manuel d'utilisation, puis remettez l'alimentation en marche.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Assurez-vous que l'alimentation est correctement branchée et que le détecteur est activé. Vérifiez également que le mouvement est détectable dans la zone de couverture et que le capteur n'est pas obstrué par des objets.

Comment régler la sensibilité du détecteur de mouvements ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé sur le boîtier du détecteur. Tournez le potentiomètre dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur de mouvements fonctionne-t-il à l'extérieur ?

Oui, le BERKER 75261512 est conçu pour une utilisation en extérieur. Assurez-vous qu'il est installé dans un endroit protégé des intempéries et à une hauteur appropriée.

Quel est le champ de détection du BERKER 75261512 ?

Le détecteur a un champ de détection de 180 degrés et une portée maximale de 12 mètres, selon les conditions d'installation et l'environnement.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 10 secondes, puis remettez-la en marche. Cela réinitialisera les paramètres par défaut.

Le détecteur de mouvements peut-il être utilisé avec des lampes LED ?

Oui, le BERKER 75261512 est compatible avec les lampes LED, mais assurez-vous que les lampes utilisées sont adaptées à un usage avec des détecteurs de mouvements.

Que faire si le détecteur de mouvements s'active de manière intempestive ?

Vérifiez la sensibilité et ajustez-la si nécessaire. Assurez-vous également qu'il n'y a pas de sources de chaleur ou de mouvements dans la zone de détection qui pourraient déclencher le capteur.

Où trouver le manuel d'utilisation du BERKER 75261512 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de BERKER dans la section support.

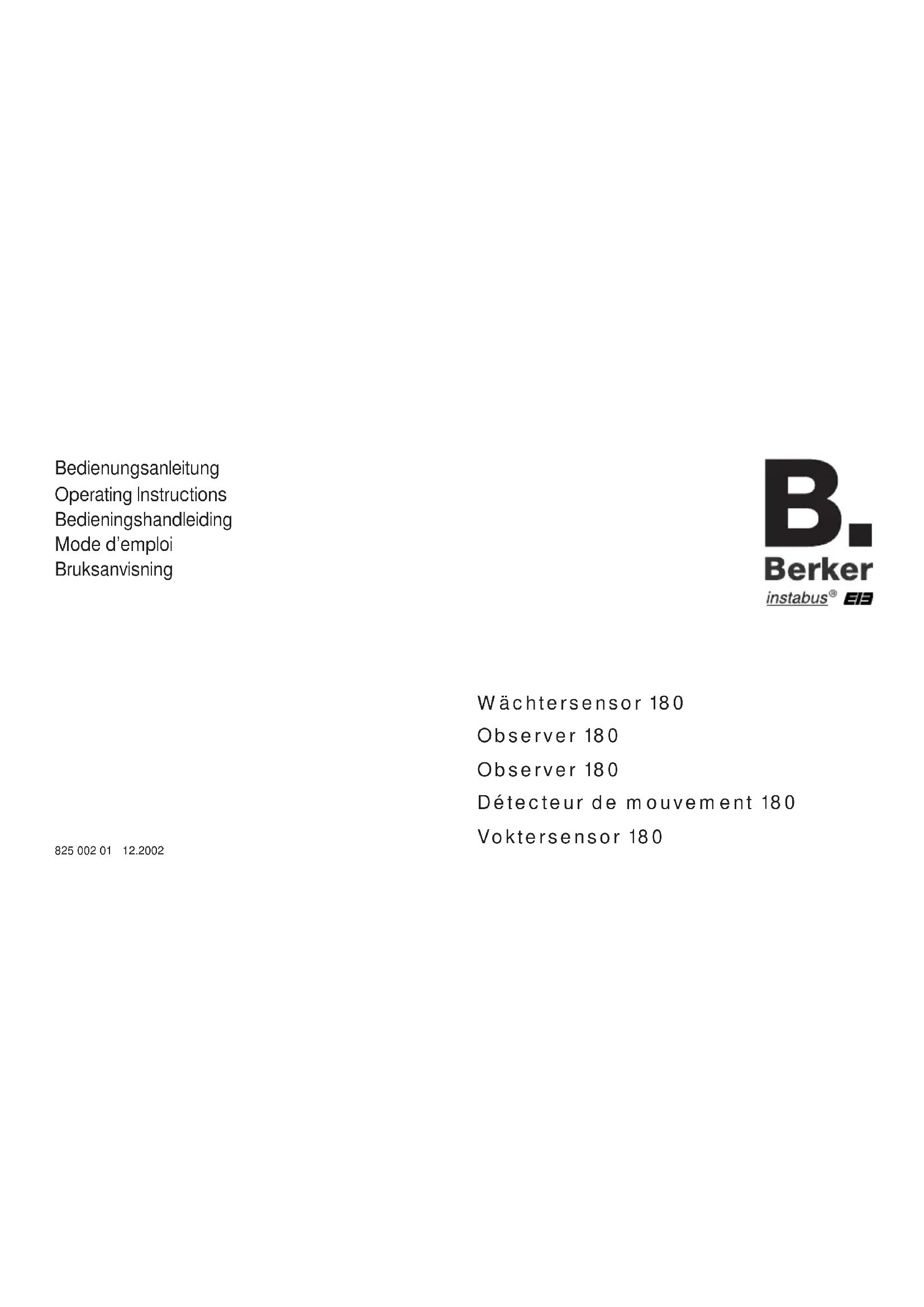

MODE D'EMPLOI 75261512 BERKER

Informations générales sur le système Cet appareil est un produit du système instabus EIB et correspond aux prescriptions EIBA. Il est supposé que des connaissances détaillées en la matière ont été acquises dans le cadre de mesures de formation instabus EIB pour mieux comprendre le système. Le fonctionnement de l’appareil est tributaire du logiciel. La banque de données du fabricant contient des informations détaillées sur le logiciel qui a été chargé et sur les fonctions qui en résultent ainsi que sur le logiciel lui-même. La conception, l’installation et la mise en service de l’appareil sont réalisées à l’aide d’un logiciel certifié par l’EIBA.

Lens voor montagehoogte 1,10 m Fonction: Cet module de l´utilisateur est conçu pour une application à l’intérieur. Il réagit aux sources de chaleur émanant de personnes, d’animaux ou d’objets et envoient des télé- grammes correspondants sur l’ instabus

L’appareil est à installer en fonction du type de lentille d’adaptateur à la hauteur de mon- tage indiquée ci-contre (1,10 m ou 2,20 m).

Lentille pour hauteur de montage 2,20 m et 1,10 m

De werking van de balanspotmeter is via de SW deactiveerbaar. Comfort- en standaard-adapter S Balanspotmeter (toestelachterzijde) voor traploze reductie van het max. bereik van 100% naar 20% onafhankelijk van de SW. Adapatation à l’entourage d’installation Adaptateur confort (figure en haut) Dans le cas de l’adaptateur de confort, l’adap- tateur peut être adapté aux conditions locales via 3 potentiomètres (au dos de l’appareil). Ces réglages ne sont possibles que s’ils sont vali- dés par le logiciel. Q Régleur pour la modification du “retard d’émission supplémentaire” donné par défaut par le logiciel (SW) (base de temps x facteur) de ± 50 %. Position médiane +/-0 = paramètre par défaut SW. La fonction du régleur peut être désactivée par le logiciel. R Réglage fin du niveau crépusculaire donné comme paramètre par défaut par le logiciel. (plages réglables):

Aanwijzing: De diagnose-LED is alleen zichtbaar bij adapters met witte lens. Test de fonctionnement adaptateur confort L’adaptateur confort est équipé d’une fonction test et d’une DEL de diagnostic pour le contrôle du fonction- nement de l’appareil et du champ de détection. Pour activer la fonction test:

1. Enlever l’adaptateur.

2. Régler les potentiomètres “time” Q et “lux” R

3. Remettre l’adaptateur en place.

Lorsque le mode test est validé par le logiciel, la fonction suivante est activée:

• Il n’est pas émis de télégramme de mouvement.

• Lorsqu’un mouvement est détecté, la DEL de diagnostic s’allume. Elle s’éteint lorsque la détection est terminée.

• L’appareil travaille indépendamment de la luminosité.

• La commande principale et la commande secondaire sont autarciques.

• Il n’y a pas de temps de retardement de 80 sec. après l’application de la tension de bus à l’appareil. Désactiver la fonction test:

1. Bloquer la validation du logiciel ou retirer l’adapta-

teur et modifier le réglage des potentiomètres (≠ Test)

2. Remettre l’adaptateur en place

Rappel: La DEL de disgnostic n’est visible que sur les adaptateurs avec lentille blanche
