17830002 - Détecteur de mouvements BERKER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 17830002 BERKER au format PDF.
| Type de produit | Détecteur de mouvements infrarouge passif |
| Marque | Berker |
| Modèle | 17830002 |
| Angle de détection | 180° |
| Portée (hauteur 1,10 m) | env. 10 m x 12 m |
| Portée (hauteur 2,20 m) | env. 16 m x 16 m |
| Hauteur de montage recommandée | 1,10 m ou 2,20 m |
| Seuil de luminosité réglable | 0 à 80 lux |
| Temporisation | env. 2 minutes |
| Sensibilité réglable | Oui, par potentiomètre |
| Alimentation | Via insert de commutation adapté (non fourni) |
| Tension nominale | Selon insert associé |
| Indice de protection | IP44 (version extérieure) |
| Température de fonctionnement | -20 °C à +45 °C |
| Type de montage | Encastré (boîte DIN 49073) |
| Cache-lentille enclipsable | Oui, pour restreindre le champ de détection (90°) |
| Compatibilité | Insert de commutation ou variation; commande secondaire BLC possible |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants. |
| Sécurité | Installation par un électricien qualifié. Couper l'alimentation secteur avant toute intervention. |
| Prestation de garantie | Selon dispositions légales; appareil défectueux à envoyer au SAV Berker. |
FOIRE AUX QUESTIONS - 17830002 BERKER
Questions des utilisateurs sur 17830002 BERKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice 17830002 - BERKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 17830002 de la marque BERKER.

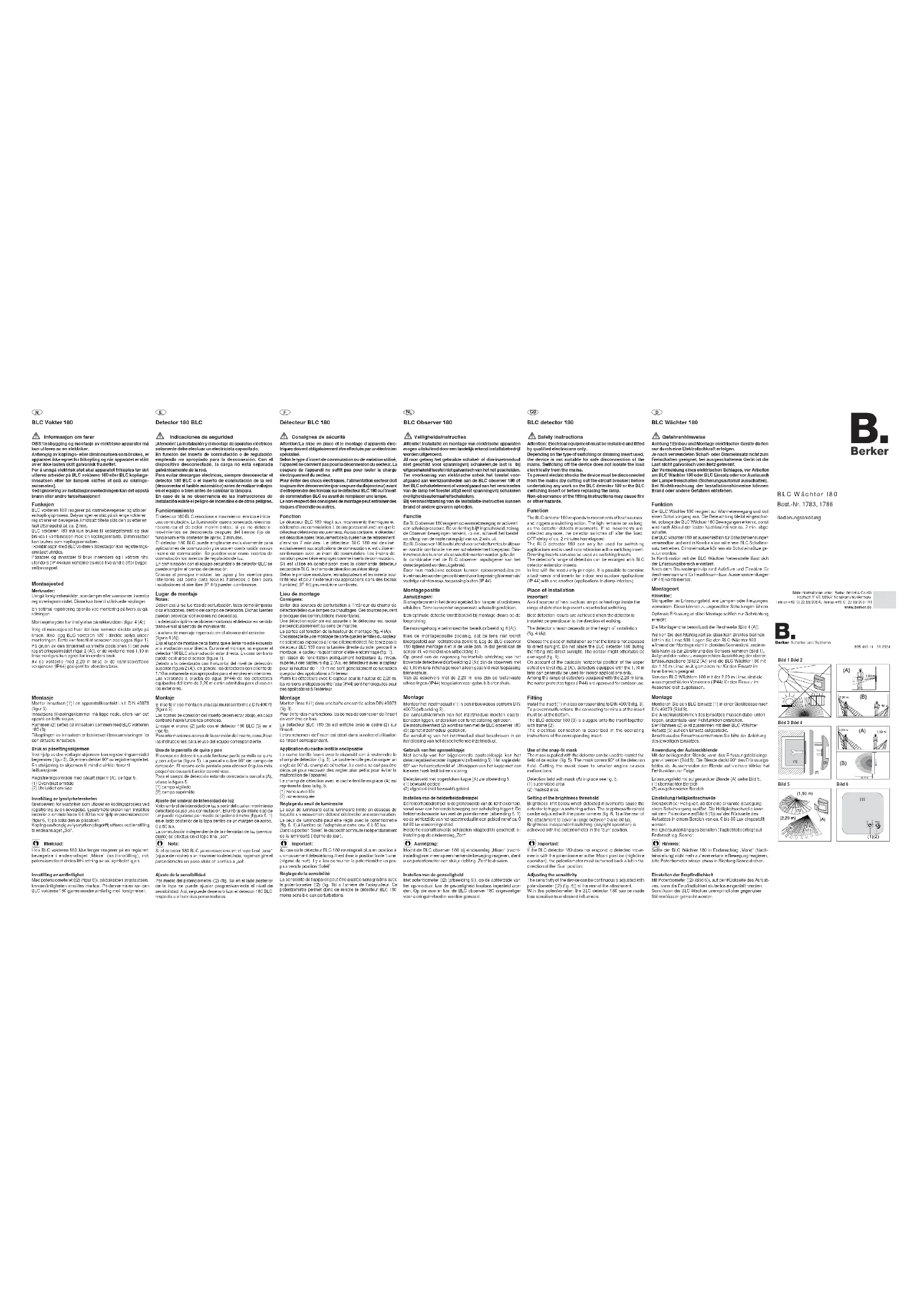

MODE D'EMPLOI 17830002 BERKER
⚠ Consignes de sécurité
Attention! La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricien spécialisé. Selon le type d'insert de commutation ou de variation utilisé, l'appareil ne convient pas pour la déconnexion du secteur. La coupure de l'appareil ne suffit pas pour isoler la charge électriquement du secteur.
Pour éviter des chocs électriques, l'alimentation secteur doit toujours être déconnectée (par coupure du disjoncteur) avant d'entreprendre des travaux sur le détecteur BLC 180 ou l'insert de commutation BLC ou avant de remplacer une lampe. Le non-respect des consignes de montane peut entraîner des
les non respect des benignes de ménage peut entraîner des risques d'incendie ou autres.
Fonction
Le détecteur BLC 180 réagit aux mouvements thermiques et déclenche une commutation. L'éclairage reste allumé tant que le détecteur détecte des mouvements. Au cas contraire, le détecteur est désactivé après l'écoulement de la durée fixe de retardement d'environ 2 minutes. Le détecteur BLC 180 est destiné-exclusivement aux applications de commutation et est utilisé en combinaison avec un insert de commutation. Les inserts de variation peuvent être employés comme inserts de commutation. S'il est utilisé en combinaison avec la commande détecteur secondaire BLC, le champ de détectation peut être élargi. Selon le principe modulaire, les adaptateurs et les inserts pour l'intérieur et pour l'extérieur (ou applications dans des locaux humides) (IP 44) peuvent être combinés.
Lieu de montage
Consignes: Eviter des sources de perturbation à l'intérieur du champ de détection telles que lampes ou chauffages. Ces sources peuvent provoguer des commutations involontaires.
Une détection optimale est assurée si le détecteur est monté perpendiculairement au sens de marche.
La portée est fonction de la hauteur de montage (fig. 4 (A)). Choisissez le lieu de montage de sorte que les lentilles du capteur ne soient pas exposées à l'ensoleillement direct. Ne tenez pas le détecteur BLC 180 dans la lumière directe du soleil pendant le montage, le capteur risquant sinon d'être endommagé (fig. 1). En raison de l'orientation pratiquement horizontale du niveau supérieur des capteurs (fig. 2 (A)), les détecteurs avec le capteur pour la hauteur de 1,10 m ne sont généralement convenables que pour des applications à l'intérieur.
Parmi les détecteurs avec le capteur pour la hauteur de 2,20 m, les versions protégées contre l'eau (IP44) sont homologuées pour des applications à l'extérieur.
Montage
Montez l'insert (1) dans une boîte encastrée selon DIN 49073 (fig. 3).
Pour éviter des mallonctions, les bornes de connexion de l'insert doivent être en bas.
Le détecteur BLC 180 (3) est enfiché avec le cadre (2) sur l'insert.
Le branchement de l'insert est décrit dans la notice d'utilisation de l'insert correspondant.
Application du cache-lentille enclipsable
Le cache-lentille fourni avec le dispositif sert à restreindre le champ de détection (fig. 5). Le cache-lentille peut masquer un angle de 90° du champ de détection. Le cache ne doit pas être découpé pour recouvrir des angles plus petits pour éviter la malfonction de l'appareil.
Le champ de détection avec le cache-lentille en place (A) est représenté dans la fig. 5.
(1) zone surveillée
(2) zone masquee
Réglage du seuil de luminosité
Le seuil de luminosite est la luminosite limite en-dessous de laquelle un mouvement détecté déclenche une commutation.
Le seuil de luminosité peut être réglé avec le potentiomètre (fig. 6, 1) à l'arrière de l'adaptateur entre env. 0 à 80 lux.
Dans la position Soleil, le disposit de la luminosité (régime de jour).
Important:
Au cas où le détecteur BLC 180 ne réagirait plus en position à un mouvement détecté lorsqu'il est dans la position finale «l'une»
un mouvement décece lorsqu'il est dans la position m'aille 'Lone (régime de nuit), il y a lieu de tourner le potentiomètre un peu plus vers la position 'Soleil'.
Réglage de la sensibilité
La sensibilité de l'appareil peut être ajustée sans gradins avec le potentiomètre (12) (fig. 6) à l'arrière de l'adaptateur. Ce
le potentiomètre ((L) (ing. 6)) à l'arrière de l'adaptateur. Ce potentiomètre permet donc de rendre le détecteur BLC 180 moins sensible aux perturbations.
NL
BLC Observer 180
Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
Comportement en cas d'enlèvement du détecteur
L'etat de commutation de l'insert reste tel qu'il était. Lors de la
remise en plaste, le délocateur BEO 100 au comprés comme passe une déloilance de secteur de plus de 1 septembre (unis
agres une déflanque de secteur de prise de 1 second (re comportement en cas de défaillance secteur / retour secteur).
Comprélement en cas de défiérations / reteurs octeurs
inférieur à 200 ms pas de changement de l'état de commutation.
200 ms à au retour du secteur. L'appareil est environ
1 s activé pour le temps de retardement
(avec redéclenchement
supérieur à au retour du secteur, l'appareil effectue
environ 1 s un autolest d'environ 60 secondes, l'éclairage
etant andamie per l'acte et accloest. Après le text, l'éclairages ont étraint et la détocteur est
prêt à fonctionner
Connexion
(1) = commande principale, p.ex. insert de commutation
commande manuelle à par
(3) = commande détecteur secondaire BLC
(élargissement du champ de del
commande manuelle à partir de plusieurs postes)
(5) = vers d'autres commandes secondaires
Consignes
La connexion en parallèle de commandes principales avec
le detecteur BLC 180 n'est pas permis.
Le détefectuel BEO 100 (1) ne peut plus être utilise sur la commande secondaire PLC (2).
图 1-1
Le champ de détection d'une commande
Le champ de débution d'une dominante principale peut circ élami par une commande détecteur secondaire BLC (3) en
combinaison avec un détecteur BLC 180 ou un adaptateur
detecteur de présence BLC. Les commandes detecteur
la luminosité à la commande principale. La luminosité et le temps
de retardement sont déterminés par la commande principale.
Activation à partir d'une commande secondaire:
La commande par poste secondaire n'est possible que lorsqu'un
adaptateur est émliche sur le poste principal. Les commandes
subsidières DES (2) avec bouton poussoir DES ou bouton poussoir conventionnel (4) permettent l'allumage ou le
redéclenchement de l'éclairage indépendamment de la luminosité.
L'extinction de l'éclairage n'est pas possible.
des beatsons poudeirs mécaniques marinios donnent etre munis d'une horme N séparée.
Important: Aucune distinction n'est faite entre une
longue et une brève pression du bouton.
Donnéce
Apois de détectionnaire 101
Anglo de actuation.iii. 10
Habitat de montage: 1,10 m²/2,20 m
Champ de detection du capéduil 1,10m en. 10 m x 12 m Lantilles / nivouw de lantilles du cantau 1,10m x 10 (2
L'entino? Nivadat de l'entino da capitol 1,10m. 167 L
Champ de detection du capital E,20m CHV. TE mX TE m L'entilles / nuivouy de lentilles du centre 9-50mm SE (P
Tension nominale u. nettes d'utilisation insert associé
Température de service, am 20 °C – 45 °C
Verduillage après desactivation. Sévil de luminosité: em 0 kw — 20 kw
(en) de l'immater et régime de jour
Sensibilité
Pouvoir de coupure: v. notice d'utilisation ins
Nombre de commandes secondaires sur l'insert encastré:
Commande secondaire BLC, bouton-poussoir: non limi
Commande détecteur secondaire BLC:v. notice d'utilisat
commande secondaire
Longueur totale du cable vers commande sec... 100 m max
Sous réserve de modifications techniques visant à améliorer le produit.
Prière de remettre cette notice d'utilisation à votre client après
installation
Prestation de garantie
Nous acceptons la garantie dans le cadre des dispositions
légales correspondantes
Veuillez envoyer l'appareil défectueux en port pavé à notre
service après-vente central en joignant une description du
défaut:
Berker GmbH & Co.KG
Klagebach 38
D-38579 30 Germany
Téléphone: +49 (0) 23 55 / 90 5-0
Télécopie: +49 (0) 23 55 / 90 5-11
