RP 342XL - Outil à main RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sertisseuse hydraulique à main
Marque	RIDGID
Modèle	RP 342-XL
Tension nominale	18 V cc
Ampérage	27,2 A
Force du vérin	32 kN (7 200 lb)
Course (Standard)	40 mm (1,57 po)
Course (Extended)	80 mm (3,15 po)
Régime de sertissage	3 cycles/min (Standard et Extended)
Poids (sans bloc-piles ni tête)	4,9 kg (10,8 lb)
Dimensions (L × l × h)	531 × 85 × 267 mm (20,9 × 3,35 × 10,5 po)
Plage de température ambiante	-10°C à 50°C (15°F à 122°F)
Indice de protection	IP32
Têtes compatibles	Série Standard et Série Extended (approuvées RIDGID)
Orientation de la tête	270° orientable
Éclairage	Éclairage ciblé intégré
Cycle automatique	Oui, cycle complet même après relâchement de la gâchette
Bouton de déverrouillage	Arrêt d'urgence et libération de la tête
Garantie	Garantie à vie (FULL LIFETIME WARRANTY)
Entretien	Nettoyage avec chiffon sec, lubrification de la broche, révision obligatoire tous les 20 000 cycles
Alimentation	Bloc-piles lithium-ion 18 V (RB-1825 2,5 Ah ou RB-1850 5 Ah) ou adaptateur secteur 120 V
Accessoires inclus	Voir catalogue RIDGID

FOIRE AUX QUESTIONS - RP 342XL RIDGID

Comment changer la configuration entre Standard et Extended ?

Pour passer de Standard à Extended, avancez les galets d'environ 3 mm en appuyant sur la gâchette, puis tournez la collerette jusqu'à aligner la flèche Extended sur celle du bâti. Pour passer d'Extended à Standard, avancez les galets jusqu'à ce que leur logement dépasse la rainure de la collerette, puis tournez la collerette pour aligner la flèche Standard. Assurez-vous de retirer toute tête avant de changer la configuration.

Que signifie le témoin rouge allumé ?

Le témoin rouge indique que l'appareil ou le bloc-piles est hors des limites de température. Amenez l'appareil et le bloc-piles dans une plage de température appropriée (entre -10°C et 50°C) pour qu'il refroidisse ou réchauffe.

Comment nettoyer la sertisseuse ?

Retirez le bloc-piles, puis essuyez l'extérieur de l'appareil avec un chiffon propre et sec. Examinez la broche de montage de tête et lubrifiez-la au besoin avec un lubrifiant à base de silicone. Inspectez régulièrement les ressorts de rappel de la tête de sertissage.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le bloc-piles est chargé et correctement inséré. Si le problème persiste, essayez un autre bloc-piles ou chargez le bloc-piles existant. Si le témoin de dysfonctionnement est allumé (clignotant rouge ou jaune fixe), retirez et réinstallez le bloc-piles. Si le défaut persiste, contactez un réparateur RIDGID agréé.

Comment installer et retirer la tête de sertissage ?

Retirez le bloc-piles. Déverrouillez la broche de montage en appuyant sur sa molette et en la tournant à gauche. La broche se déloge d'elle-même. Montez la tête appropriée, puis renfoncez complètement la broche. Vérifiez que l'écart entre la tête et la collerette ne dépasse pas 10 mm. Pour retirer la tête, inversez la procédure.

Quelle est la force de sertissage de la RP 342-XL ?

La force du vérin est de 32 kN (7 200 lb). Cette force garantit un sertissage étanche et permanent des raccords de tuyaux.

Quel type de bloc-piles utiliser ?

Utilisez exclusivement les blocs-piles lithium-ion RIDGID 18 V, modèles RB-1825 (2,5 Ah) ou RB-1850 (5 Ah). Ne pas utiliser d'autres blocs-piles.

Comment libérer la tête si elle reste coincée sur le raccord ?

Si le sertissage est interrompu et que la tête reste coincée, appuyez sur le bouton de déverrouillage pour libérer la mâchoire. Ensuite, examinez le raccord et effectuez un nouveau sertissage si nécessaire.

Quelle est la durée d'un cycle de sertissage ?

Le cycle dure environ 4 secondes avec les têtes de la série Standard et environ 9 secondes avec les têtes de la série Extended. Le cycle est automatique et se poursuit même si la gâchette est relâchée.

Où trouver un réparateur RIDGID agréé ?

Consultez le site RIDGID.com pour localiser le représentant le plus proche. Vous pouvez également contacter les services techniques RIDGID par courriel à [e-mail] ou, depuis les États-Unis ou le Canada, composer le 800-519-3456.

MODE D'EMPLOI RP 342XL RIDGID

Familiarisez-vous avec le manuel ci-présent avant d'utiliser l'appareil. Tout écart aux consignes données dans celui-ci augmenterait les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

Sertisseuses RP 342-XL

Enregistrez ci-dessous pour future référence le numéro de série de l'appareil indiqué sur sa plaque signalétique.
N° de série

Table des matières

Fiche d'enregistrement du numéro de série de l'appareil ....13

Symboles et symboles de sécurité....15

Consignes générales de sécurité

Sécurité des lieux....15

Sécurité électrique 15

Sécurité individuelle 16

Utilisation et entretien des appareils électriques ....16

Utilisation et entretien des appareils à piles....17

Service après-vente....17

Consignes de sécurité spécifiques

Sécurité de la sertisseuse ....17

Coordonnées RIDGID ^® 18

Description

Témoins d'état de fonctionnement....18

Caractéristiques techniques

Equipements de série ....20

Inspection préalable....20

Préparation et utilisation ....21

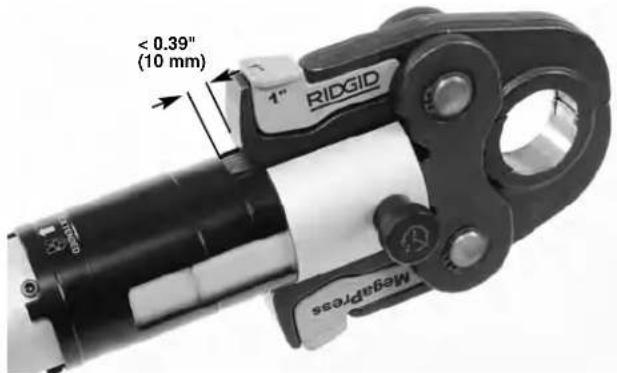

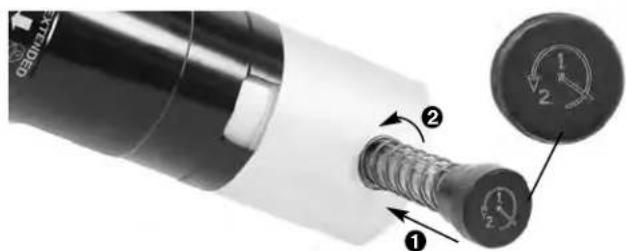

Retrait et montage des têtes ....21

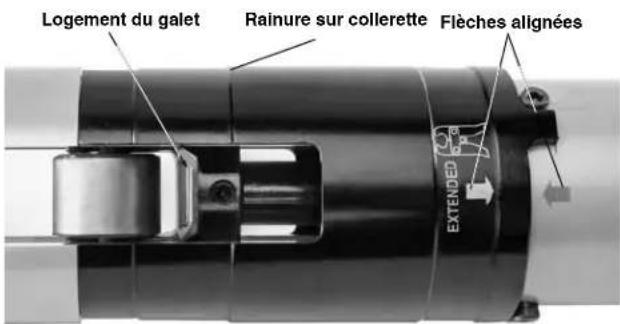

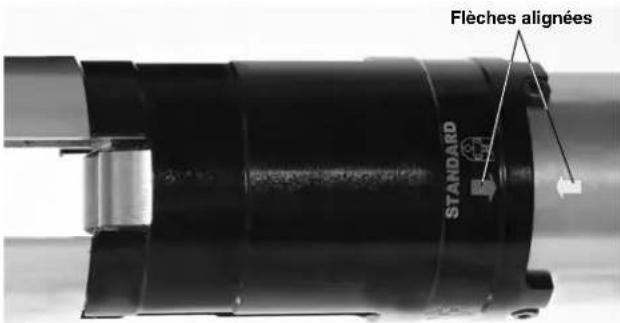

Changement de configuration entre « Extended » et « Standard »......22

Préparation des raccords....22

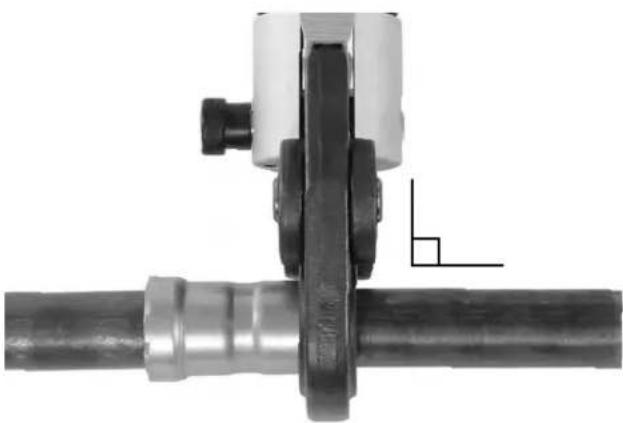

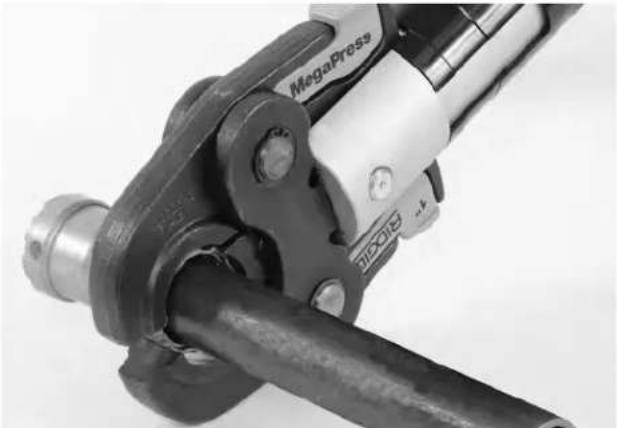

Sertissage des raccords à l'aide de mâchoires à cisaille typiques ....23

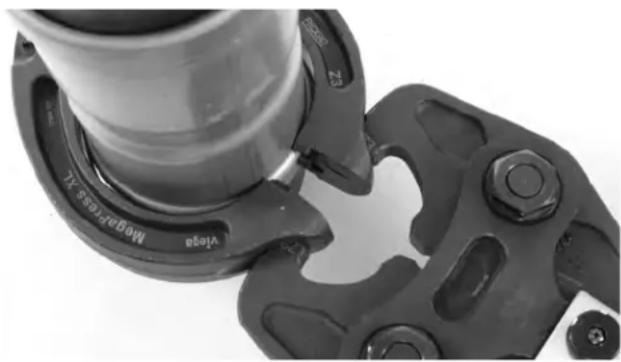

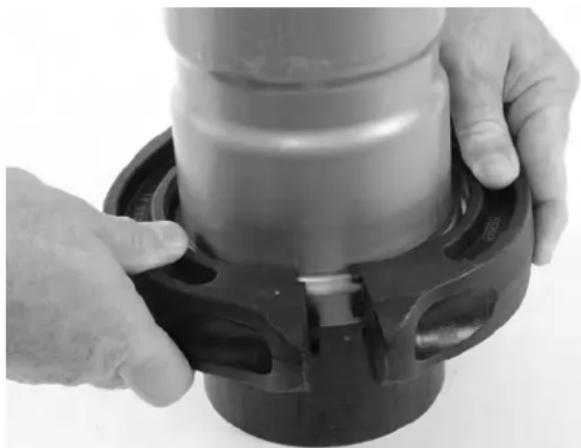

Sertissage des raccords à l'aide d'actionneurs et jeux de bagues de sertissage typiques ....23

Examen des raccords sertis....24

Stockage 24

Entretien de l'appareil

Nettoyage et lubrification ....24

Révisions obligatoires assurées par un réparateur RIDGID agréé ....25

Autres révisions et réparations ....25

Dépannage 25

Accessoires ....26

Recyclage de l'appareil ....26

Déclaration de conformité CE....26

Compatibilité électromagnétique (EMC) 26

Garantie à vie Page de garde

*Traduction de la notice originale

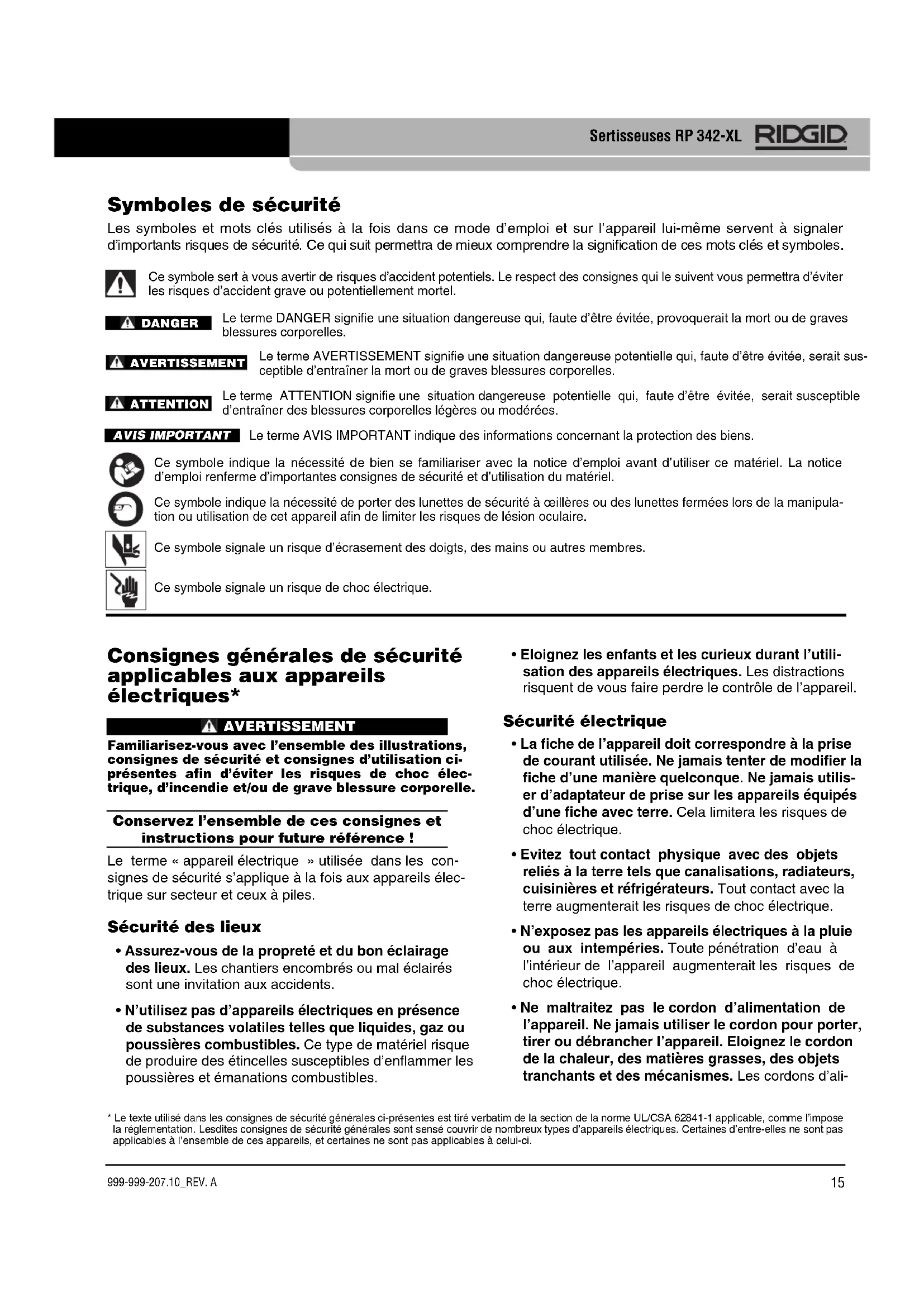

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d'emploi et sur l'appareil lui-même servent à signaler d'importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d'accident potentiels. Le respect des consignes qui le suivent vous permettra d'éviter les risques d'accident grave ou potentiellement mortel.

DANGER

Le terme DANGER signifie une situation dangereuse qui, faute d'être évitée, provoquerait la mort ou de graves blessures corporelles.

AVERTISSEMENT

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner la mort ou de graves blessures corporelles.

ATTENTION

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner des blessures corporelles légères ou modérées.

VIS IMPORTANT

Le terme AVIS IMPORTANT indique des informations concernant la protection des biens.

Ce symbole indique la nécessité de bien se familiariser avec la notice d'emploi avant d'utiliser ce matériel. La notice d'emploi renferme d'importantes consignes de sécurité et d'utilisation du matériel.

Ce symbole indique la nécessité de porter des lunettes de sécurité à œillères ou des lunettes fermées lors de la manipulation ou utilisation de cet appareil afin de limiter les risques de lésion oculaire.

Ce symbole signale un risque d'écrasement des doigts, des mains ou autres membres.

Ce symbole signale un risque de choc électrique.

Consignes générales de sécurité applicables aux appareils électriques\*

AVERTISSEMENT

Familiarisez-vous avec l'ensemble des illustrations, consignes de sécurité et consignes d'utilisation ciprésentes afin d'éviter les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

Conservez l'ensemble de ces consignes et instructions pour future référence !

Le terme « appareil électrique » utilisée dans les consignes de sécurité s'applique à la fois aux appareils électrique sur secteur et ceux à piles.

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage des lieux. Les chantiers encombrés ou mal éclairés sont une invitation aux accidents.
• N'utilisez pas d'appareils électriques en présence de substances volatiles telles que liquides, gaz ou poussières combustibles. Ce type de matériel risque de produire des étincelles susceptibles d'enflammer les poussières et émanations combustibles.

- Eloignez les enfants et les curieux durant l'utilisation des appareils électriques. Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

• La fiche de l'appareil doit correspondre à la prise de courant utilisée. Ne jamais tenter de modifier la fiche d'une manière quelconque. Ne jamais utiliser d'adaptateur de prise sur les appareils équipés d'une fiche avec terre. Cela limitera les risques de choc électrique.
• Evitez tout contact physique avec des objets reliés à la terre tels que canalisations, radiateurs, cuisinières et réfrigérateurs. Tout contact avec la terre augmenterait les risques de choc électrique.
• N'exposez pas les appareils électriques à la pluie ou aux intempéries. Toute pénétration d'eau à l'intérieur de l'appareil augmenterait les risques de choc électrique.
• Ne maltraitez pas le cordon d'alimentation de l'appareil. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'appareil. Eloignez le cordon de la chaleur, des matières grasses, des objets tranchants et des mécanismes. Les cordons d'ali-

mentation endommagés ou entortillés augmentent les risques de choc électrique.

• Lors de l'utilisation de l'appareil à l'extérieur, pré-voyez une rallonge électrique homologuée pour ce type d'emploi. Cela limitera les risques de choc électrique.
• S'il est inévitable d'utiliser l'appareil dans des endroits humides, prévoyez une source d'alimentation protégée par disjoncteur différentiel. La présence d'un disjoncteur différentiel limitera les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l'utilisation de ce type d'appareil. Ne jamais utiliser ce matériel lorsque vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lésions corporelles.
• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d'un masque à poussière, de chaussures de sécurité antidérapantes, du casque ou d'une protection auriculaire peut aider à limiter les risques de lésion corporelle.
• Evitez les démarrages accidentels. Assurez-vous que son interrupteur est éteint avant de brancher l'appareil, y introduire un bloc-piles, le soulever ou le transporter. Porter un appareil électrique avec son doigt sur l'interrupteur, voire le brancher lorsque son interrupteur est en position « Marche » est une invitation aux accidents.
• Retirez toute clé ou dispositif de réglage éventuel avant de mettre l'appareil en marche. Une clé ou tout autre dispositif de réglage engagé sur un élément mécanique pourrait provoquer un accident.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l'appareil en cas d'imprévu.
• Habillez-vous de manière appropriée. Ne portez ni accessoires, ni bijoux. Eloignez vos cheveux, vos vêtements et vos gants des mécanismes lorsque l'appareil fonctionne. Les foulards, les bijoux et les cheveux longs risquent d'être entraînés par les mécanismes en rotation.
• Vérifiez le bon raccordement et fonctionnement des aspirateurs de poussière éventuels. De tels

aspirateurs peuvent limiter les risques associés à la dispersion des poussières.

- Ne permettez pas la familiarité issue d'une utilisation fréquente de l'appareil vous rendre complaisant au point d'ignorer les principes de sécurité applicables. La moindre inattention peut engendrer de graves blessures corporelles dans une fraction de seconde.

Utilisation et entretien des appareils électriques

• Ne forcez pas l'appareil. Prévoyez l'appareil le mieux adapté aux travaux envisagés. Un appareil adapté produira de meilleurs résultats et un meilleur niveau de sécurité lorsqu'il fonctionne au régime prévu.
• N'utilisez pas d'appareil dont l'interrupteur marche/arrêt ne fonctionne pas correctement. Tout appareil qui ne peut pas être contrôlé par son interrupteur est considéré dangereux et doit être réparé.
• Débranchez l'appareil ou retirez son bloc-piles avant tout réglage, remplacement d'outils ou stockage. De telles mesures préventives aideront à limiter les risques de démarrage accidentel de l'appareil.
• Rangez les appareils électriques non utilisés hors de la portée des enfants. L'utilisation de cet appareil doit être exclusivement réservé à du personnel ayant reçu une formation adéquate. Tout appareil électrique peut devenir dangereux entre les mains d'un novice.
• Assurez l'entretien régulier des appareils électriques et de leurs accessoires. Assurez-vous de l'absence d'éléments grippés ou endommagés, voire toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l'appareil. Faites réparer tout appareil endommagé avant de le réutiliser. De nombreux accidents sont le résultat d'appareils mal entretenus.
• Assurez l'affutage et la propreté des outils de coupe. Des outils de coupe correctement entretenus et affutés sont moins susceptibles de se gripper et sont plus faciles à contrôler.
• Utilisez l'appareil, ses accessoires et ses outils selon les consignes ci-présentes, tout en tenant compte des conditions de travail existantes et de la nature des travaux envisagés. Toute utilisation de l'appareil à des fins autres que celles prévues augmenterait les risques d'accident.
• Nettoyez systématiquement les poignées et autres surfaces de prise-en-main de l'appareil. Des poignées ou autres surfaces glissantes peuvent com-

promettre la sécurité d'utilisation de l'appareil en cas d'imprévu.

Utilisation et entretien des appareils à piles

• Rechargez les bloc-piles exclusivement avec le type de chargeur spécifié par le fabricant. L'utilisation d'un chargeur adapté à un autre type de bloc-piles augmenterait les risques d'incendie.
• Utilisez exclusivement le type de bloc-piles prévu pour l'appareil en question. L'utilisation de tout autre type de bloc-piles augmenterait les risques de blessure et d'incendie.
• Eloignez les bloc-piles non utilisés des autres objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui risqueraient de faire contact entre les bornes du bloc-piles. Un tel court-circuit pourrait provoquer des brûlures ou un incendie.
• En cas d'abus, un bloc-piles risque de déverser son électrolyte liquide. Evitez tout contact avec celui-ci. En cas de contact accidentel avec ce liquide, rincez à grande eau. En cas de contact oculaire, faites appel à un médecin. L'électrolyte liquide peut provoquer des irritations et des brûlures.
• N'utilisez pas un bloc-piles ou appareil endommagé ou modifié. Les bloc-piles endommagés peuvent réagir de manière imprévisible et provoquer des incendies, des explosions ou des blessures corporelles.
• N'exposez ni les bloc-piles, ni l'appareil aux flammes ou à des températures excessives. Leur exposition aux flammes ou à des températures de plus de 265 °F (130 °C) pourrait occasionner une explosion.
• Respectez l'ensemble des consignes de rechargement et ne chargez ni le bloc-piles ni l'appareil endehors des limites de température précisées ci-après. Le rechargement inapproprié ou à des températures hors limites pourrait endommager le bloc-piles et augmenterait les risques d'incendie.

Service après-vente

• Confiez la révision de l'appareil à un réparateur qualifié pouvant justifier l'emploi de pièces de rechange d'origine. Cela assurera la sécurité opérationnelle de l'appareil.
• Ne jamais tenter de réparer un bloc-piles endommagé. La révision des bloc-piles doit être confiée exclusivement au fabricant ou à un réparateur agréé.

Consignes de sécurité spécifiques

AVERTISSEMENT

La section suivante contient d'importantes consignes de sécurité visant ce type d'appareil en particulier.

Lisez-les soigneusement avant d'utiliser la sertisseuse afin de limiter les risques de choc électrique et de graves blessures corporelles.

CONSERVEZ CES CONSIGNES POUR FUTURE REFERENCE !

La mallette de l'appareil comprend un logement prévu pour garder ce manuel à la portée de tout utilisateur éventuel.

Sécurité de la sertisseuse

• Eloignez vos doigts et vos mains des têtes de ser-tissage durant le cycle de fonctionnement de l'appareil. Les doigts et les mains risquent d'être écrasés, fracturés ou amputés s'ils se prennent dans la tête ou entre la tête et tout autre objet.
• Ne jamais tenter de réparer d'élément de tête (mâchoires, bagues de sertissage actionneurs, etc.) endommagés. Remplacez l'élément endommagé au complet. Tout élément qui aurait été soudé, meulé percé ou modifié de manière quelconque risquerait d'éclater en cours de sertissage et provoquer de graves blessures. Le non remplacement d'un élément de sertissage au complet pourrait entraîner la défaillance de l'élément et de graves blessures corporelles.
• L'importance des forces générées par l'appareil est suffisante pour briser et projeter des objets de manière dangereuse. Tenez-vous à l'écart en cours d'opération et prévoyez les équipements de sécurité individuelle appropriés, protection oculaire comprise.
• N'utilisez les sertisseuses RIDGID ^® qu'avec des éléments de tête (mâchoires, bagues de sertissage, actionneurs, etc.) appropriés, soit fabriqués ou approuvés par RIDGID. L'utilisation de l'appareil à d'autres fins ou sa modification en vue d'applications non prévues pourrait endommager la sertisseuse et sa tête, voire occasionner des blessures corporelles.
• Utilisez les combinaisons d'appareil, d'éléments de tête et de raccord appropriées. Une mauvaise combinaison de ces éléments risquerait de compromettre l'intégralité du sertissage qui, à son tour, augmenterait les risques de fuites et de blessure corporelle.

- Avant d'utiliser une sertisseuse RIDGID, familiarisez-vous avec :

– Le manuel ci-présent,
- Les instructions visant le type de tête utilisée,
– Le manuel du bloc-piles et chargeur,
- Les consignes d'installation du fabricant des raccords,
- Les consignes d'utilisation de tout autre matériel utilisé avec cet appareil.

Le non-respect de l'ensemble de ces consignes pourrait entraîner d'importants dégâts matériels et/ou de graves lésions corporelles.

Coordonnées RIDGID

En cas de questions concernant ce produit RIDGID veuillez :

• Consulter le distributeur RIDGID le plus proche
• Visiter le site RIDGID.com afin de localiser le représentant RIDGID le plus proche ;
• Consulter les services techniques RIDGID par courriel adressé à [e-mail], ou bien, à partir des Etats-Unis ou du Canada, en composant le 800-519-3456.

Description

Equipées des éléments de tête appropriés, la sertisseuse RIDGID® RP 342-XL assurent le sertissage étanche et permanent des raccords de tuyaux de plomberie, de chauffage de climatisation et de réfrigération.

Lorsque l'on appui sur la gâchette de la sertisseuse, son moteur électrique interne actionne une pompe hydraulique qui, à son tour, envoi du fluide hydraulique vers le cylindre de l'appareil pour faire avancer le vérin contre l'accessoire qui, lui, comprime le raccord.

La collerette de l'appareil permet de sélectionner l'une de deux configurations de fonctionnement. En configuration « Standard », l'appareil utilise les têtes de sertissage RIDGID de la série Standard. La configuration « Extended » (prolongée) permet d'utiliser les têtes de sertissage de la série Extended du commerce approuvées par RIDGID (Se reporter à la section « Caractéristiques techniques »).

Le cycle de sertissage a une durée d'environ 4 secondes pour les têtes de la série Standard et d'environ 9 secondes pour les têtes de la série Extended. Une fois le cycle de sertissage entamé, il continuera de comprimer le raccord qu'à son sertissage complet, même si on relâche la gâchette.

Le témoin d'état de fonctionnement de l'appareil indique, entre-autre, une température hors limite, un bloc-piles déchargé ou un besoin de révision. L'appareil est équipé d'un éclairage ciblé qui s'allume dès que l'on appui sur la gâchette.

La tête de l'appareil est orientable sur 270° afin d'en faciliter l'accès aux endroits restreints.

L'appareil est équipé de deux (2) anneaux en tissu qui peuvent éventuellement servir à accrocher une bretelle ou une lanière de sécurité appropriée.

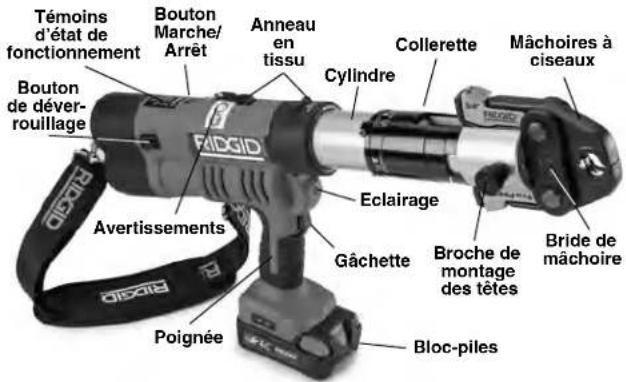

Témoins d'état de fonctionnement Bouton Marche/ Arrêt Anneau en tissu Cylindre Collerette Mâchoires à ciseaux Bouton de déver-rouillage Eclairage Avertissements Gâchette Broche de montage des têtes Bride de mâchoire Poignée Bloc-piles

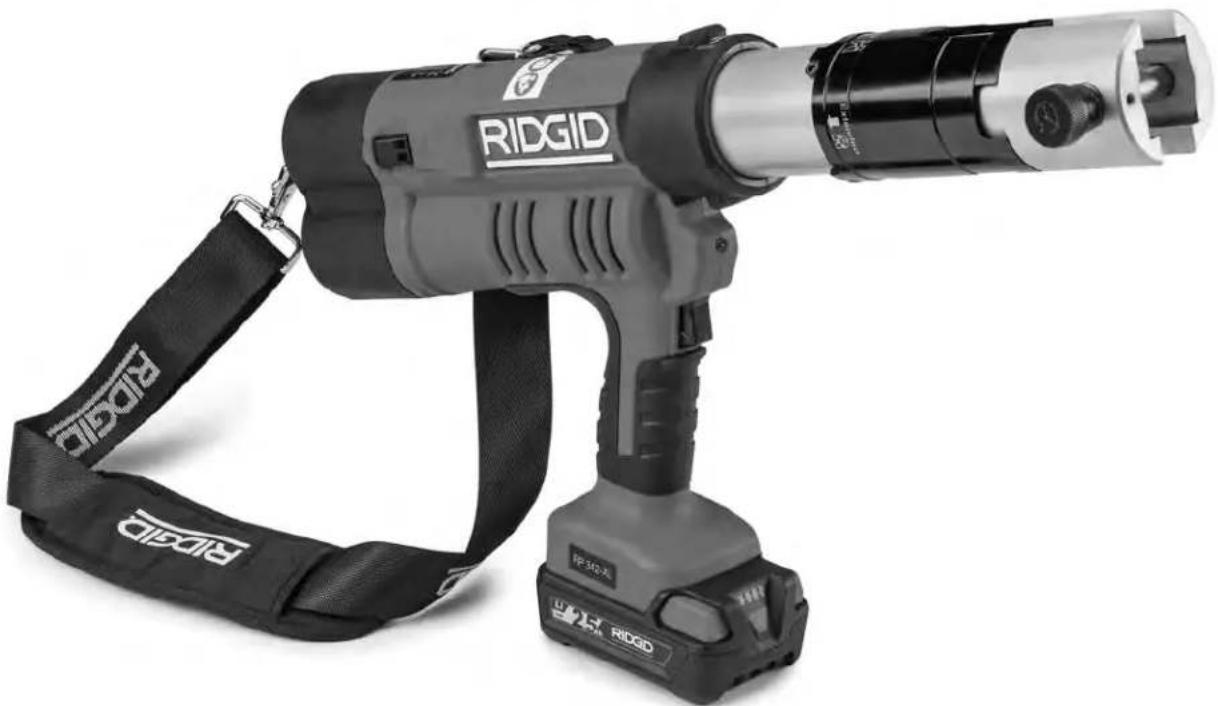

Figure 1 – Sertisseuse RIDGID RP 342-XL avec mâchoire série Standard

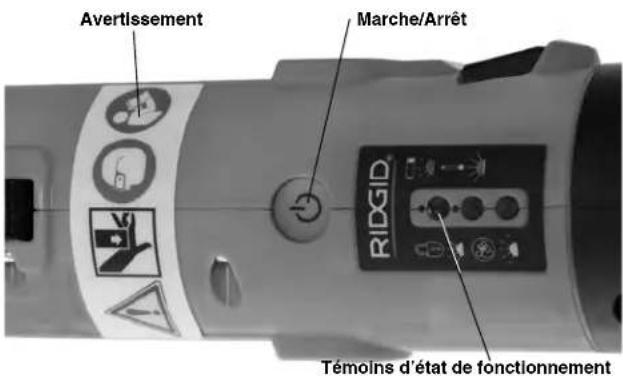

Avertissement Marche/Arrêt RIDGID Témoins d'état de fonctionnement

Figure 2 – Bouton Marche/Arrêt et témoins d'état de fonctionnement

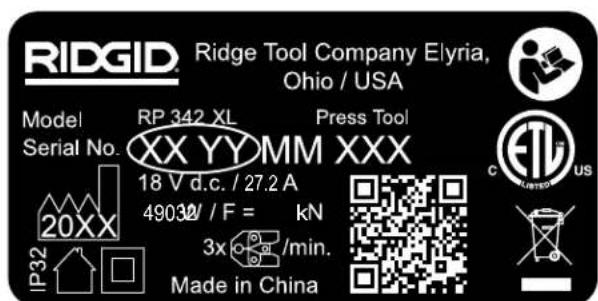

RIDGID® Ridge Tool Company Elyria, Ohio / USA Model RP 342 XL Press Tool Serial No. XX YY MM XXX 18 V d.c. / 27.2 A 49032 / F = kN IP32 3x /min. Made in China

Figure 3 – Numéro de série de l'appareil – Les chiffres encerclés indiquent l'année et le mois de fabrication. (YY = année, MM = mois).

Commande Désignation Description
Bouton Marche/Arrêt		Interrupteur de la sertisseuse : Appuyer pour Marche/Arrêt.Marche : Appuyez sur le bouton jusqu'à ce que le témoin s'allume(Figure 5 – Témoins d'état de fonctionnement).Arrêt : Appuyez sur le bouton jusqu'à ce que le témoin s'éteigne. La sertisseuse s'éteindra automatiquement au bout de dix (10) minutes d'inactivité.
Gâchette	—	Appuyez sur la gâchette pour sertir le raccord. Lâchez-la dès que l'appareil est engagé. Le fait de lâcher la gâchette n'arrêtera pas le sertissage une fois qu'il est entamé. Cela assurer l'intégrité et la continuité des sertissages successifs.
Bouton de Permet désengager l'déverrouillage de ségerouillage le sertissage restera	[IMAGE]	appareil avant la fin du sertissage. Le cas échéant, incomplet et devra être repris.
Broche de montage des accessoires	— Retenu des têtes de sertissage (Figure 6).
Collerette en configuration« Extended »		Tournez la collerette de 90° en fonction des têtes de sertissage « Standard » ou « Extended » utilisées (se reporter à la section Changement de configuration « Extended/Standard »).
Collerette en configuration« Standard »		Tournez la collerette de 90° en fonction des têtes de sertissage « Standard » ou « Extended » utilisées (se reporter à la section Changement de configuration « Extended/Standard »).

Figure 4 – Schéma des commandes

RIDGID®

Icone	Allumé en Clignotant continu	[Y3xW]	Désignation
	Vert Appareil en marche, prêt à fonctionner
		Vert Tension	d'alimentation insuffisante. L'appareil ne fonctionne pas. Bloc-piles : recharger. Adaptateur sur secteur : Changer de prise, éliminer les rallonges électriques.
	Rouge		Appareil hors des limites de température. Amener l'appareil et le bloc-piles pour rectification.
		Jaune	Proximité de la prochaine révision. Le clignotement commence à 18 000 cycles et l'appareil se bloquera lorsqu'il atteindra 20 000 cycles.
[2AWV]	Jaune		Appareil bloqué. Atteinte des 20 000 cycles, donc révision obligatoire.
			Anomalie. Retirez et réinstallez le bloc-piles. Si le témoin reste allumé, faites réparer l'appareil.

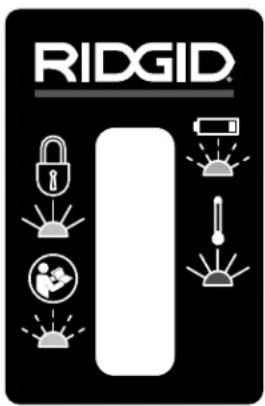

Figure 5 – Témoins d'état de fonctionnement

Caractéristiques techniques

Têtes de sertissage .....RIDGID série Standard RIDGID série Extended approuvées

Course....Configuration Standard : Configuration Extended : 1,57" (40 mm) 3,15" (80 mm)

Régime de sertissage.....3 /min.

3 /min

Force du vérin ....32 kN (7,200 lbs.)

Moteur

Tension nominale.....18V

Ampères....27,2 A

ambiante ....15° F à 122° F (-10° C à 50° C)

Poids (hors

bloc-piles et tête)....10,8 lbs. (4,9 Kg)

Hauteur.....10,5" (267 mm)

Largeur ....3,35" (85 mm)

Longueur ....20,9" (531 mm)

Equipements de série

Reportez-vous au catalogue RIDGID pour les détails visant l'équipement de chaque appareil référencé.

AVIS IMPORTANT Le choix des matériaux et des méthodes de raccordement appropriés reste la responsabilité du bureau d'études et/ou de l'installateur. Une étude approfondie des besoins spécifiques du réseau, notamment en matière de milieu chimique et température d'exploitation, s'impose avant toute tentative d'installation. Consultez le fabricant des connecteurs pour les critères de sélection applicables.

Inspection préalable de l'appareil

AVERTISSEMENT

Effectuez une inspection préalable quotidienne de la sertisseuse afin de corriger toute anomalie afin de limiter les risques de choc électrique, écrasement des membres, défaillance des têtes, etc., ainsi que pour éviter d'endommager l'appareil.

1. Retirez le bloc-piles de l'appareil.
2. Eliminez toutes traces d'huile, de cambouis ou de crasse de l'appareil et de la tête, notamment au niveau des poignées et commandes. Cela facilitera l'inspection et améliorera la prise en main de l'appareil.

3. Lors de l'inspection de la sertisseuse, concentrez-vous sur les points suivants :

4. L'assemblage, l'état d'entretien et l'intégralité de l'appareil.

5. D'éventuelles pièces endommagées, usées, manquantes, désalignées ou grippées. Vérifiez le bon état des anneaux en tissu.
6. Le libre fonctionnement de la broche de montage de tête entre sa position entièrement ouverte et entièrement fermée. La broche devrait se verrouiller dans chaque position. Vérifiez le libre fonctionnement de la gâchette, notamment l'absence de grippage ou d'accrochage.
7. La présence et la lisibilité des avertissements indiqués à la Figure 2.
8. Toute autre anomalie qui pourrait nuire à la sécurité et au fonctionnement prévu de l'appareil.

Faites corriger toute anomalie éventuelle avant de réutiliser l'appareil.

1. Examinez et entretenez les têtes de sertissage selon les consignes correspondantes. Retirez la tête de l'appareil. Vérifiez le bon fonctionnement des têtes et la lisibilité de leurs références.

5 Examinez et entretenez tout autre matériel utilisé selon les consignes applicables afin de vous assurer de son bon fonctionnement.

Préparation et utilisation de l'appareil

AVERTISSEMENT

En cours d'opération, éloigner les doigts et les mains de la tête de l'appareil. Les doigts et les mains peuvent être écrasés, fracturés ou amputés par la tête ou par l'appareil, voire entre l'appareil, l'ouvrage et autres objets.

En cours d'utilisation, la force générée par l'appareil est suffisamment importante pour briser et projeter l'ouvrage et provoquer des blessures. Se tenir à l'écart en cours d'utilisation et porter les équipements de protection appropriés, y compris une protection oculaire.

Prévoir la combinaison d'appareil, d'élément de tête et de raccord appropriée. Une mauvaise combinaison de ceux-ci pourrait produire un raccordement incomplet qui augmenterait les risques de fuite, de détérioration du matériel et de blessure.

Respecter les consignes de préparation et d'utilisation suivantes afin de limiter les risques de blessure par écrasement ou autres causes, et afin d'éviter d'endommager l'appareil.

1. Confirmez la compatibilité des lieux (voir Consignes de sécurité générales). Assurez-vous d'un emplacement dégagé, de niveau, stable et sec pour l'utilisateur. Ne jamais utiliser cet appareil avec les pieds dans l'eau.

2. Examinez les travaux envisagés afin de sélectionner la sertisseuse et tête de sertissage RIDGID appropriées. L'utilisation d'un matériel inadapté pourrait provoquer des blessures, endommager l'appareil et nuire à l'intégralité des raccords.

3. Confirmez l'inspection préalable et la préparation appropriée de l'ensemble du matériel selon les consignes applicables.

Retrait et montage des têtes

1. Retirez le bloc-piles de l'appareil.
2. Déverrouillez et délogez la broche de montage de tête en appuyant légèrement sur sa molette (1) puis en la tournant légèrement à gauche. La broche et montée sur ressort et se délogera d'elle-même. Contrôlez son retrait (Figure 6A).
3. Au besoin, changez la configuration de l'appareil en fonction du type de tête (Extended ou Standard) utilisé.
4. Montez la tête appropriée.
5. Renfoncez la broche de montage complètement. La broche doit être réintroduite à fond afin d'éviter d'en - dommager la sertisseuse en cours d'opération.
6. Examinez l'espace entre la tête et la collerette (Figure 6B). N'utilisez pas l'appareil si cet écartement est supérieur à 0,39" (10 mm).

AVERTISSEMENT Un écartement excessif entre la tête de sertissage et la collerette risque d'exposer les galets de la sertisseuse en cours d'opération. Cela augmenterait les risques d'écrasement des membres. Ne jamais utiliser de têtes de sertissage série Standard lorsque l'appareil est en mode Extended.

Figure 6A – Broche de montage entièrement ouverte

Figure 6B – Broche de montage complètement fermée

Changement de configuration entre « Extended » et « Standard »

Il est possible de configurer la sertisseuse RIDGID RP 342-XL pour recevoir à la fois les têtes de sertissage RIDGID des séries « Standard » ou « Extended ». Reportez-vous à la section Caractéristiques techniques pour de plus amples renseignements. Pour changer d'une configuration à l'autre :

1. Retirez toute tête déjà montée sur la sertisseuse.
2. Avec les mains sèches, introduisez un bloc-piles chargé dans l'appareil. Appuyez sur la touche Marche/Arrêt pour allumer la sertisseuse.
3. Pour aller de la configuration « Standard » à la configuration « Extended », éloignez vos mains des galets, puis appuyez sur la gâchette afin de faire avancer les galets d'environ ½" (3 mm). Tournez la collerette jusqu'à ce que la flèche « Extended » arrive en face de celle du bâti (Figure 7).
4. Pour aller de la configuration « Extended » à la configuration « Standard », éloignez vos mains des galets, puis appuyez sur la gâchette afin de faire avancer les galets jusqu'à ce que leur logement dépasse la rainure de la collerette (Figure 7B). Tournez la collerette jusqu'à ce que la flèche « Standard » arrive en face de celle du bâti (Figure 7).

Flèches alignées STANDARD

Figure 7A – Configuration « Standard »

Logement du galet Rainure sur collerette Flèches alignées EXTENDED

Figure 7B – Configuration « Extended »

En configuration « Extended » (prolongée), les encoches de la collerette se trouvent dans l'alignement des ouvertures du logement afin de permettre aux têtes de sertissage de la série Extended d'être montées sur la sertisseuse. En configuration « Standard », la collerette recouvre une partie des ouvertures du logement et empêche aux galets de se retirer plus loin que nécessaire. Cela a pour effet de limiter la durée du cycle de sertissage en configuration « Standard ». Ne pas utiliser de têtes de sertissage de la série Standard lorsque l'appareil est en configuration « Extended ».

Préparation du raccord

AVIS IMPORTANT Les consignes ci-présentes sont des instructions générales visant plusieurs types de têtes de sertisseuse. Respectez systématiquement les consignes spécifiques visant la tête de sertisseuse utilisée et les instructions d'installation spécifiques du fabricant des raccords utilisés afin de limiter les risques d'un mauvais sertissage et d'importants dégâts matériels.

1. Préparez le raccord selon les consignes du fabricant des raccords.
2. Avec les mains sèches, introduisez un bloc-piles entièrement chargé dans la sertisseuse. Appuyez une fois sur la touche Marche/Arrêt pour allumer l'appareil. Le témoin vert s'allumera. Reportez-vous à la Figure 5 – Témoins d'état de fonctionnement pour la désignation des autres témoins. L'appareil s'éteindra automatiquement dès qu'il reste inutilisé pendant dix (10) minutes.

Le sertissage à l'aide de mâchoires à cisaille typiques

1. Comprimez les bras de mâchoire pour ouvrir les mâchoires.

2. Engagez les mâchoires autour du tuyau (Figure 8). Alignez le profil de sertissage des mâchoires sur le pourtour du raccord comme indiqué dans les instructions du fabricant des raccords. Relâchez les bras de mâchoire pour renfermer les mâchoires autour du raccord.

Ne suspendez pas les mâchoires par le raccord. L'appareil risquerait de tomber sans préavis et provoquer des blessures graves, voire mortelles.

Figure 8 – Engagement des mâchoires autour du raccord

Figure 9 – Mâchoires en position appropriée

1. Vérifiez que les mâchoires sont correctement positionnées et à l'équerre du raccord. Eloignez vos doigts et vos mains des mâchoires afin d'éviter les risques d'écrasement entre par les mâchoires ou entre les mâchoires et les surfaces environnantes.

Appuyez sur la gâchette (Figure 1). Dès que le cycle de sertissage est entamé et que les galets entrent en

contact avec les bras de mâchoire, l'appareil s'engage pour effectuer le sertissage automatiquement. Le fait de lâcher la gâchette n'arrêtera pas la sertisseuse une fois qu'elle est engagée. Cela assure l'intégrité et la continuité des sertissages successifs.

S'il est nécessaire de retirer l'appareil avant la fin du cycle de sertissage, appuyez sur le bouton de déverrouillage (Figure 1). Le cas échéant, le sertissage ne sera PAS complété et le processus de raccordement devra être répété pour assurer l'intégrité du raccord. Utilisez cette méthode en cas de défaillance de l'appareil en cours d'opération. En cas d'urgence, lâchez la gâchette et appuyez sur le bouton de déverrouillage.

1. Lâchez la gâchette.
2. Comprimez les bras de mâchoire pour ouvrir les mâchoires.
3. Retirez les mâchoires du raccord. Eviter de toucher les bavures tranchantes qui auraient pu se former autour du raccord lors de son sertissage.
4. En fin d'opération, appuyez une fois sur la touche Marche/Arrêt pour éteindre l'appareil. Retirez le bloc-piles de l'appareil.

Sertissage des raccords à l'aide d'un actionneur et de bagues de sertissage typiques

1. Ouvrez la bague de sertissage et engagez-la autour du raccord. Alignez le profil de la bague de sertissage sur le raccord selon les instructions du fabricant des raccords. Relâchez la bague pour qu'elle se renferme autour du raccord.
2. Assurez-vous que l'appareil est équipé de l'actionneur approprié. Comprimez les bras de l'actionneur pour l'ouvrir. Alignez les ergots de l'actionneur sur les logements prévus dans la bague. Relâchez les bras de l'actionneur et engagez les ergots à fond dans les logements de la bague (Figure 11). Un mauvais alignement des ergots vis à vis des logements de bague pourrait endommager la bague ou l'actionneur en cours de sertissage. Ne suspendez pas l'appareil et l'actionneur par la bague de sertissage. L'appareil pourrait tomber sans préavis et provoquer des blessures graves ou mortelles.
3. Assurez-vous que la bague est correctement positionnée et d'équerre au raccord. Eloignez vos doigts et vos mains de l'actionneur et de la bague afin d'éviter leur écrasement par l'accessoire ou entre l'accessoire et les surfaces environnantes.

Appuyez sur la gâchette. Dès que le cycle de sertissage est entamé et que les galets entrent en contact avec les bras de mâchoire, l'appareil s'engage pour effectuer le sertissage automatiquement. Le fait de lâcher la gâchette n'arrêtera pas la sertisseuse une fois qu'elle est engagée. Cela assure l'intégrité et la continuité des sertissages successifs.

1. S'il est nécessaire de retirer l'appareil avant la fin du cycle de sertissage, appuyez sur le bouton de déverrouillage (Figure 1). Le cas échéant, le sertissage ne sera PAS complété et le processus de raccordement devra être répété pour assurer l'intégrité du raccord. Utilisez cette méthode en cas de défaillance de l'appareil en cours d'opération. En cas d'urgence, lâchez la gâchette et appuyez sur le bouton de déverrouillage.

Figure 10 – Engagement de la bague de sertissage sur le raccord

Figure 11 – Engagement de l'actionneur sur la bague de sertissage

1. Lâchez la gâchette.

2. Comprimez les bras de l'actionneur pour ouvrir l'actionneur. Retirez l'actionneur de la bague.

3. Retirez la bague du raccord. Evitez les bavures tranchantes qui auraient pu se former autour du raccord en cours de sertissage.

4. En fin d'opération, appuyez sur la touche Marche/Arrêt pour éteindre l'appareil. Retirez le bloc-piles ou l'adaptateur d'alimentation sur secteur de l'appareil.

Examen du raccord serti

1. Examinez le raccord serti sur les points suivants :

2. Insertion complète du tuyau dans le raccord.

3. Désalignement excessif des tuyaux. Un léger déport au niveau d'un raccord est considéré normal.
4. Mauvais alignement de la tête de sertissage vis à vis du pourtour du raccord. Signe d'un raccord ovalisé ou déformé.

5. Toute autre anomalie potentielle indiquée par le fabricant des raccords. Cela peut comprendre l'ab - sence d'une bague ou étiquette de contrôle utilisée pour indiquer que le raccord n'est pas encore serti. En cas d'anomalie éventuelle, retirez le raccord et pré parez un nouveau raccordement.

6. Contrôlez le raccord selon les instructions du fabricant des raccords, les règles de l'art et les normes en vigueur.

Remisage

Retirez le bloc-piles de l'appareil. Rangez la sertisseuse et son bloc-piles dans la mallette de transport. Evitez de les ranger à des températures extrêmes. La sertisseuse ne fonctionnera pas en dehors des limites de température indiquées. Cela sera signalé par un témoin lumineux (Figure 5).

AVERTISSEMENT Rangez l'appareil dans un endroit sec et sous clé, hors de portée des enfants et des individus non-familiarisés avec ce type de sertisseuse. L'appareil serait dangereux entre des mains novices.

Entretien

AVERTISSEMENT

Retirez le bloc-piles de l'appareil avant son entretien ou réglage.

Nettoyage et lubrification

1. Essuyez l'extérieur de l'appareil au quotidien à l'aide d'un chiffon propre et sec.
2. Examinez la broche de montage de tête et lubrifiez-la au besoin avec un lubrifiant à base de silicone.
3. Examinez les ressorts de rappel de la tête de sertis-

sage lors de chaque utilisation. Les têtes de sertissage devraient s'ouvrir et se fermer librement avec une résistance manuelle modérée.

Révisions obligatoires assurées par un réparateur RIDGID agréé

Afin d'assurer son bon fonctionnement, la sertisseuse RP 342-XL doit être révisée à intervalles prédéterminées par un réparateur RIDGID agréé. Ce besoin de révision sera indiqué par le témoin d'état de fonctionnement correspondant (Figure 5).

Autres révisions et réparations

AVERTISSEMENT

Toute révision ou réparation mal effectuée pourrait compromettre la sécurité de l'appareil.

La révision et réparation de la sertisseuse RP 342-XL doivent être confiées à un réparateur RIDGID indépendant.

Reportez-vous à la section Coordonnées du manuel pour localiser le réparateur agréé le plus proche ou pour toutes questions visant la révision ou la réparation de l'appareil.

Dépannage

SYMPTOME CAUSES POSSIBLES SOLUTION
L'appareil ne s'allume pas lorsqu'on appui sur la touche Marche/Arrêt.	Bloc-piles déchargé ou défaillant.	Insérez un bloc-piles rechargé ou recharger le bloc-piles existant.
	Bloc-piles mal inséré.	Vérifiez l'insertion complète du bloc-piles.
La tête refuse de se libérer du raccord.	Sertissage interrompu.	Appuyez sur le bouton de déverrouillage pour libérer la mâchoire. Examinez et sertissez le rac-cord à nouveau.
Les sertissages effectués sont incomplets.	Utilisation de mâchoires inadaptées à la section ou composition du tuyau.	Installez les mâchoires appropriées.
	Appareil non d'équerre au tuyau.	Reprenez le raccordement avec un nouveau tuyau et un nouveau raccord. Vérifiez l'équerrage de l'appareil par rapport au tuyau.
	Profil de sertissage de la tête non aligné sur le profil du raccord.	Reprenez le raccordement avec un nouveau tuyau et un nouveau raccord. Vérifiez l'alignement entre le profil de mâchoire et le profil du raccord.
	L'appareil a besoin de réparation.	Consultez la section Coordonnées pour localiser le réparateur RIDGID indépendant le plus proche.
Fuite d'huile.	Joint d'étanchéité ou problèmes mécaniques.
Le moteur tourne mais l'appareil ne cycle pas complètement.	Manque d'huile.	Consulter la section Coordonnées pour localiser le réparateur RIDGID indépendant le plus proche.
L'appareil s'arrête en cours d'opération.	Manque d'huile.
Se reporter à la Figure 5 – Témoins d'état de fonctionnement

Accessoires

AVERTISSEMENT

Afin de limiter les risques de blessure grave, utilisez exclusivement les accessoires spécifiquement prévus pour la sertisseuse RP 342-XL, tels que ceux indiqués ci-après.

Bloc-piles et adaptateurs

Réf. catalogue	Désignation
56513 Bloc-piles lithium ion 18 V/2,5 Ah type RB-1825
56518 Bloc-piles lithium ion 18 V/5 Ah type RB-1850
44468 Alimentation sur secteur 120 V – Amérique du Nord

Chargeurs et cordons d'alimentation

Réf Type de catalogue Région fiche
64383 Chargeur RBC-30 Amérique	du Nord A
64173 Gordon de chargeur RBC-30	Amérique du Nord A

La Ridge Tool Company propose des têtes de sertissage série Standard spécifiquement prévues pour les sertisseuses RIDGID de la série Standard. Utilisez exclusivement les têtes de sertissage spécifiquement adaptées au système de raccordement utilisé.

Pour obtenir la liste complète des accessoires RIDGID prévus pour ces appareils, consultez le catalogue Ridge Tool en ligne à RIDGID.com ou la section Coordonnées du manuel.

Recyclage

Certains composants de ces appareils contiennent des matières rares et recyclables. Des sociétés de recyclage spécialisées peuvent parfois se trouver localement. Recyclez ce type de matériel selon la réglementation en vigueur. Consultez les services de recyclage de votre localité pour de plus amples renseignements.

A l'attention des pays de la CE : Ne jamais jeter de matériel électrique dans les ordures ménagères !

Selon la directive européenne n° 2012/19/UE visant le recyclage des déchets électriques et électroniques, ainsi que les diverses régle-

mentations nationales qui en découlent, tout matériel électrique non utilisable doit être trié séparément et recycle de manière écologiquement responsable.

Compatibilité électromagnétique (EMC)

Le terme « compatibilité électromagnétique » sous-entend le fonctionnement normal d'un appareil en présence de radiations électromagnétiques et de décharges électrostatiques, sans lui-même émettre de parasites électromagnétiques susceptibles de nuire au bon fonctionnement des appareils environnants.

AVIS IMPORTANT Ces appareils sont conformes à l'ensemble des normes EMC applicables. Cependant, la possibilité de parasitage des appareils environnants ne peut pas être exclue. La fiche technique de chaque appareil stipule l'ensemble des normes EMC effectivement mises à épreuve.

RP 342-XL

Selladora

Nous déclarons que lorsqu'elles sont utilisées selon leur mode d'emploi, les machines indiquées ci-dessus répondent aux exigences applicables des directives et normes ci-après.

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit, voir conditions de garantie / legal warranty extended to the product lifecycle, see warranty conditions)

Les outils RIDGID ^® sont garantis contre tous vices de matériaux et de main d'oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGI. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGfDindépendant agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Qué cubre
