Caractéristiques techniques	Thermostat électronique programmable, compatible avec systèmes de chauffage central et climatisation.
Plage de température	5°C à 30°C.
Alimentation	Alimentation secteur 230V.
Type de montage	Montage mural.
Utilisation	Permet de réguler la température ambiante pour un confort optimal.
Programmation	Programmation hebdomadaire avec plusieurs plages horaires.
Maintenance	Vérifier régulièrement les connexions électriques et nettoyer le boîtier.
Réparation	En cas de panne, consulter le manuel d'utilisation ou faire appel à un professionnel.
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges.
Informations générales	Garantie de 2 ans, assistance technique disponible.

FOIRE AUX QUESTIONS - T4522001 PECO

Comment régler la température sur le thermostat PECO T4522001 ?

Pour régler la température, appuyez sur le bouton 'Set' puis utilisez les flèches pour augmenter ou diminuer la température souhaitée. Appuyez à nouveau sur 'Set' pour confirmer.

Le thermostat ne s'allume pas, que faire ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que les piles sont installées ou que l'appareil est bien branché. Si le problème persiste, essayez de réinitialiser le thermostat.

Comment réinitialiser le thermostat PECO T4522001 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Reset' pendant 5 secondes. Cela rétablira les paramètres d'usine.

Pourquoi le thermostat affiche-t-il une température incorrecte ?

Assurez-vous que le thermostat est installé à un endroit approprié, loin des courants d'air et des sources de chaleur. Vérifiez également l'exactitude des capteurs en comparant avec un thermomètre externe.

Peut-on utiliser le thermostat PECO T4522001 avec un système de chauffage central ?

Oui, le thermostat PECO T4522001 est compatible avec la plupart des systèmes de chauffage central, mais vérifiez les spécifications de votre système avant l'installation.

Comment changer les piles du thermostat ?

Pour changer les piles, retirez le couvercle à l'arrière du thermostat et remplacez les anciennes piles par des neuves, en respectant la polarité indiquée.

Le thermostat ne réagit pas aux commandes, que faire ?

Vérifiez que le thermostat est correctement connecté et que les piles sont en bon état. Si nécessaire, effectuez une réinitialisation du thermostat.

Où puis-je trouver le manuel d'utilisation du PECO T4522001 ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger depuis le site officiel du fabricant.

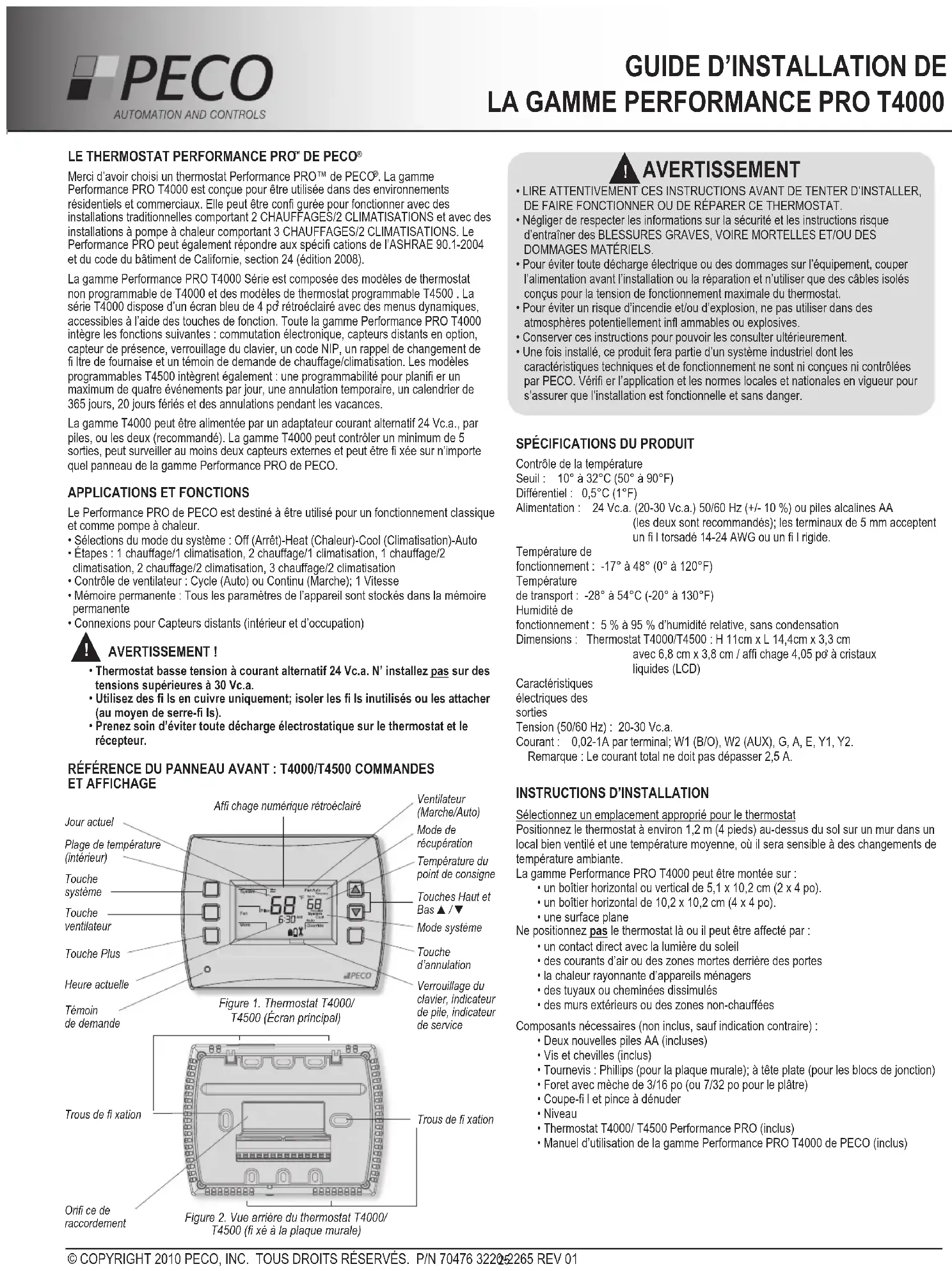

MODE D'EMPLOI T4522001 PECO

Merci d'avoir choisi un thermostat Performance PRO™ de PECO®. La gamme Performance PRO T4000 est conçue pour être utilisée dans des environnements résidentiels et commerciaux. Elle peut être confi gurée pour fonctionner avec des installations traditionnelles comportant 2 CHAUFFAGES/2 CLIMATISATIONS et avec des installations à pompe à chaleur comportant 3 CHAUFFAGES/2 CLIMATISATIONS. Le Performance PRO peut également répondre aux spécifi cations de l'ASHRAE 90.1-2004 et du code du bâtiment de Californie, section 24 (édition 2008).

La gamme Performance PRO T4000 Série est composée des modèles de thermostat non programmable de T4000 et des modèles de thermostat programmable T4500. La série T4000 dispose d'un écran bleu de 4 pô rétroéclairé avec des menus dynamiques, accessibles à l'aide des touches de fonction. Toute la gamme Performance PRO T4000 intègre les fonctions suivantes : commutation électronique, capteurs distants en option, capteur de présence, verrouillage du clavier, un code NIP, un rappel de changement de fi libre de fournaise et un témoin de demande de chauffage/climatisation. Les modèles programmables T4500 intègrent également : une programmabilité pour planifi er un maximum de quatre événements par jour, une annulation temporaire, un calendrier de 365 jours, 20 jours fériés et des annulations pendant les vacances.

La gamme T4000 peut être alimentée par un adaptateur courant alternatif 24 Vc.a., par piles, ou les deux (recommandé). La gamme T4000 peut contrôler un minimum de 5 sorties, peut surveiller au moins deux capteurs externes et peut être fi xée sur n'importe quel panneau de la gamme Performance PRO de PECO.

Le Performance PRO de PECO est destiné à être utilisé pour un fonctionnement classique et comme pompe à chaleur.

- Sélections du mode du système : Off (Arrêt)-Heat (Chaleur)-Cool (Climatisation)-Auto

- Etapes : 1 chauffage/1 climatisation, 2 chauffage/1 climatisation, 1 chauffage/2

climatisation, 2 chauffage/2 climatisation, 3 chauffage/2 climatisation

- Contrôle de ventilateur : Cycle (Auto) ou Continu (Marche); 1 Vitesse

- Mémoire permanente : Tous les paramètres de l'appareil sont stockés dans la mémoire permanente

- Connexions pour Capteurs distants (intérieur et d'occupation)

AVERTISSEMENT!

• Thermostat basse tension à courant alternatif 24 Vc.a. N' installez pas sur des tensions supérieures à 30 Vc.a.
• Utilisez des fi Is en cuivre uniquement; isoler les fi Is inutilisés ou les attacher (au moyen de serre-fi Is).
• Prenez soin d'éviter toute décharge électrostatique sur le thermostat et le récepteur.

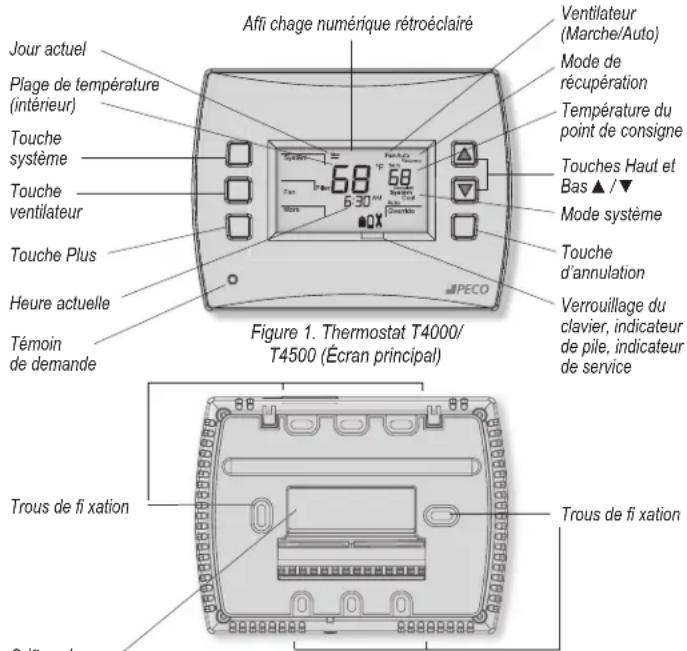

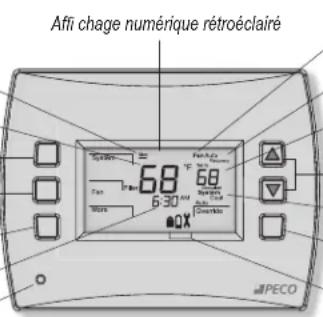

RÉFÉRENCE DU PANNEAU AVANT : T4000/T4500 COMMANDES ET AFFICHAGE

Jour actuel Plage de température (intérieur) Touche système Touche ventilateur Touche Plus Heure actuelle Témoin de demande Affi chage numérique rétroéclairé 68 68 5-30 Ventilateur (Marche/Auto) Mode de récupération Température du point de consigne Touches Haut et Bas ▲ /▼ Mode système Touche d'annulation Verrouillage du clavier, indicateur de pile, indicateur de service Figure 1. Thermostat T4000/ T4500 (Écran principal) Trous de fi xation Trous de fi xation

Affi chage numérique rétroéclairé 68 5-30 AM QX PECO

Ventilateur (Marche/Auto)

Mode de récupération

Température du point de consign

Touches Haut et Bas ▲ /▼

Mode système

Touche d'annulation

Verrouillage du clavier, indicateur de pile, indicateur de service

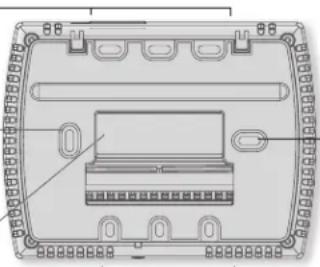

Figure 2. Vue arrière du thermostat T4000/T4500 (fi xé à la plaque murale)

AVERTISSEMENT

• LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT DE TENTER D'INSTALLER, DE FAIRE FONCTIONNER OU DE RÉPARER CE THERMOSTAT.
• Négliger de respecter les informations sur la sécurité et les instructions risque d'entraîner des BLESSURES GRAVES, VOIRE MORTELLES ET/OU DES DOMMAGES MATÉRIELS.
• Pour éviter toute décharge électrique ou des dommages sur l'équipement, couper l'alimentation avant l'installation ou la réparation et n'utiliser que des câbles isolés conçus pour la tension de fonctionnement maximale du thermostat.
• Pour éviter un risque d'incendie et/ou d'explosion, ne pas utiliser dans des atmosphères potentiellement infl ammables ou explosives.
• Conserver ces instructions pour pouvoir les consulter ultérieurement.
• Une fois installé, ce produit fera partie d'un système industriel dont les caractéristiques techniques et de fonctionnement ne sont ni conçues ni contrôlées par PECO. Vérifi er l'application et les normes locales et nationales en vigueur pour s'assurer que l'installation est fonctionnelle et sans danger.

Contrôle de la température

Seuil : 10° à 32°C (50° à 90°F)

Différentiel : 0,5°C (1°F)

Alimentation : 24 Vc.a. (20-30 Vc.a.) 50/60 Hz (+/- 10 %) ou piles alcalines AA (les deux sont recommandés); les terminaux de 5 mm acceptent un fi l torsadé 14-24 AWG ou un fi l rigide.

Température de

fonctionnement : -17° à 48° (0° à 120°F)

Température

de transport : -28° à 54°C (-20° à 130°F)

Humidité de

fonctionnement : 5 % à 95 % d'humidité relative, sans condensation

Dimensions : Thermostat T4000/T4500 : H 11cm x L 14,4cm x 3,3 cm avec 6,8 cm x 3,8 cm / affi chage 4,05 pô à cristaux liquides (LCD)

Caractéristiques

électriques des

sorties

Tension (50/60 Hz) : 20-30 Vc.a.

Courant : 0,02-1A par terminal; W1 (B/O), W2 (AUX), G, A, E, Y1, Y2.

Remarque : Le courant total ne doit pas dépasser 2,5 A.

INSTRUCTIONS D'INSTALLATION

Sélectionnez un emplacement approprié pour le thermostat

Positionnez le thermostat à environ 1,2 m (4 pieds) au-dessus du sol sur un mur dans un local bien ventilé et une température moyenne, où il sera sensible à des changements de température ambiante.

La gamme Performance PRO T4000 peut être montée sur :

• un boîtier horizontal ou vertical de 5,1 x 10,2 cm (2 x 4 po).
• un boîtier horizontal de 10,2 x 10,2 cm (4 x 4 po).
• une surface plane

Ne positionnez pas le thermostat là ou il peut être affecté par :

• un contact direct avec la lumière du soleil
• des courants d'air ou des zones mortes derrière des portes
  • la chaleur rayonnante d'appareils ménagers
  • des tuyaux ou cheminées dissimulés
• des murs extérieurs ou des zones non-chauffées

Composants nécessaires (non inclus, sauf indication contraire) :

• Deux nouvelles piles AA (incluses)
• Vis et chevilles (inclus)
• Tournevis : Phillips (pour la plaque murale); à tête plate (pour les blocs de jonction)
• Foret avec mèche de 3/16 po (ou 7/32 po pour le plâtre)
• Coupe-fi I et pince à dénuder
  • Niveau
  • Thermostat T4000/ T4500 Performance PRO (inclus)
• Manuel d'utilisation de la gamme Performance PRO T4000 de PECO (inclus)

PARTIE I : INSTALLEZ LA PLAQUE MURALE

1. Placez la plaque murale sur le mur, la flèche directionnelle vers le haut (voir figure 3) et les blocs de jonction vers l'extérieur.

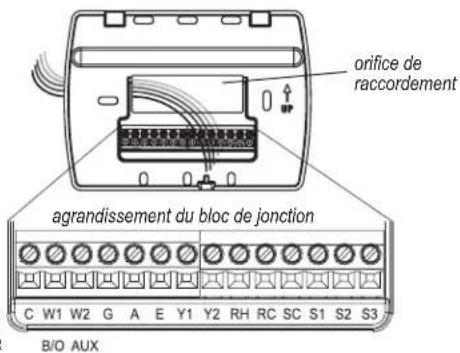

Figure 3. Placez la plaque murale sur le mur. Tirez les fils dans l'orifice de raccordement.

orifice de raccordement agrandissement du bloc de jonction C W1 W2 G A E Y1 Y2 RH RC SC S1 S2 S3 B/O AUX

1. Faites passer les fils de l'équipement par l'orifice de raccordement de la plaque murale (voir figure 3).
2. Utilisez un niveau pour déterminer la meilleure position de montage horizontale de la plaque murale.
3. Indiquez au crayon les positions des trous des vis (deux au minimum), puis retirez la plaque murale.
4. Forez des trous aux emplacements indiqués au crayon (3/16 po pour les cloisons sèches, 7/32 po pour le plâtre).
5. Insérez les chevilles dans les trous, en les enfonçant au marteau.
6. Montez la plaque murale sur le mur et insérez les vis dans les trous de montage. Assurez-vous que tous les fils déconnectés passent par l'ouverture centrale de la plaque murale (voir figure 3).
7. Utilisez des serre-fils pour les fils inutilisés et terminez correctement, conformément aux normes de construction locales en vigueur.

PARTIE II : BRANCHEZ LES FILS À LA PLAQUE MURALE DU THERMOSTAT

1. Sélectionnez l'identification du terminal correspondant au type de système (voir tableau 1). • AVERTISSEMENT : Couper l'alimentation avant de procéder à l'installation.

2. MISE EN GARDE : Utiliser uniquement des fils en cuivre. Isoler les fils inutilisés ou les attacher au moyen de serre-fils.

3. Prendre soin d'éviter toute décharge électrostatique sur le thermostat et le récepteur.

TABLEAU 1. DÉSIGNATIONS DES TERMINAUX ET TYPES DE SYSTÈMES

Lettres désignant les bornes conventionnelles		Lettres désignant les bornes des pompes à chaleur
C	Côté non commuté, 24 Vc.a.	C Côté non commuté, 24 Vc.a.
W1 Phase de chauffage 1 B/O Robinet inverseur
W2 Phase de chauffage 2 AUX Auxiliaire (phase de chauffage 3)
G Ventilateur G Ventilateur
A		A
E		E
Y1 Phase de climatisation 1 Y1			Compresseur phase 1, Chauffage/ Climatisation 1
Y2	Phase de climatisation 2 (ou assèchement)	Y2	Compresseur phase 2, Chauffage/ Climatisation 2 (ou assèchement)
RH	Puissance de chauffage, côté alimenté, 24 Vc.a.	RH	Puissance de chauffage côté alimenté, 24 Vc.a.
RC	Puissance de climatisation, côté alimenté, 24 Vc.a.	RC	Puissance de climatisation, côté alimenté, 24 Vc.a.
SC	Capteur commun	SC	Capteur commun

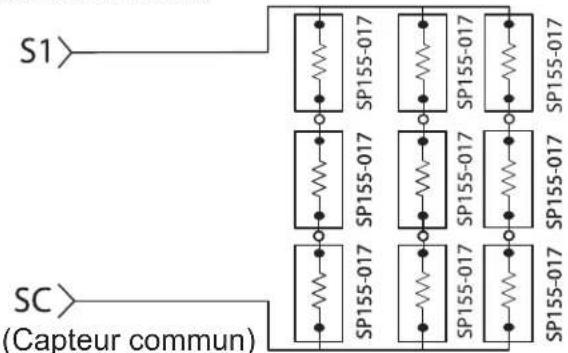

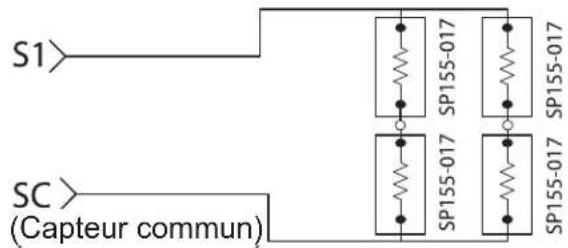

S1	Capteur distant intérieur	S1	Capteur distant intérieur
S2	Capteur de réglage d'occupation	S2	Capteur de réglage d'occupation

TOUTES LES CHARGES ÉLECTRIQUES DOIVENT ÊTRE RACCORDÉES AU TERMINAL C (24 VC.A.).

*Remarque : Voir « Accessoires compatibles PECO » dans le manuel d'utilisation pour en savoir plus sur les applications des capteurs.

Type d'installation 1 : Conventionnel1H/1C
TERM	Fonction
C	Commun
W1	Chauffage
W2
G	Ventilateur
A
E
Y1 Climatisation Y1
Y2
RH	Puissance de chauffage
RC	Puissance de climatisation RC

Type d'installation 3 : Chauffage uniquement (sans ventilateur)
TERM Fonction
C	Commun
W1	Chauffage
W2
G
A
E
Y1
Y2
RH Puissance de chauffage RH
RC

Type d'installation 5 : Climatisation uniquement
TERM Fonction
C	Commun
W1
W2
G	Ventilateur
A
E
Y1	Climatisation
Y2
RH Puissance de chauffage RH
RC Puissance de climatisation RC

Type d'installation 7 : Conventionnel2H/2C
TERM	Fonction
C	Commun
W1	Chauffage 1
W2	Chauffage 2
G	Ventilateur
A
E
Y1	Climatisation 1
Y2	Climatisation 2
RH Puissance de chauffage RH

Type d'installation 2 : Pompe à chaleur1H/1C
TERM Fonction
C	Commun
B/O	Robinet inverseur
AUX
G	Ventilateur
A
E
Compresseur
Y2
RH	Puissance de chauffage
Puissance de climatisation

Type d'installation 4 : Chauffage uniquement avec ventilateur
RM	Fonction
C	Commun
W1 Chauffage
W2
G	Ventilateur
A
E
Y1
Y2
Puissance de chauffage
RC

Type d'installation 6 : Pompe à chaleur2H/1C (Aux.)
RM Fonction
C	Commun
B/O	Robinet inverseur
AUX	Chauffage auxiliaire
G	Ventilateur
A
E
Y1	Compresseur
Y2
Puissance de chauffage
Puissance de climatisation

Type d'installation 8 : Conventionnel2H/1C
TERM	Fonction
C	Commun
W1 Chauffage 1
W2 Chauffage 2
G	Ventilateur
A
E
Y1	Climatisation
Y2
Puissance de chauffage

RC Puissance de climatisation RC Puissance de climatisation

Type d'installation 9 : Conventionnel1H/2C
TERM Fonction TERM Fonction
C Commun C Commun
W1 Chauffage B/O Robinet inverseur
W2 AUX
G Ventilateur G	Ventilateur
A
E
Y1	Climatisation 1
Y2	Climatisation 2
RH Puissance de chauffage
RC Puissance de climatisation

Type d'installation 10 : Pompe à chaleur 2H/2C
A
E
Y1	Compresseur 1
Y2	Compresseur 2
Puissance de chauffage
Puissance de climatisation

Type d'installation 11 : Pompe à chaleur3H/2C
TERM	Fonction
C	Commun
B/O	Robinet inverseur
AUX Chauffage auxiliaire
G	Ventilateur
A
E
Y1	Compresseur 1
Y2	Compresseur 2
RH Puissance de chauffage
RC Puissance de climatisation

• MISE EN GARDE : Ne reliez pas de fils inutilisés.

PARTIE II : BRANCHEZ LES FILS À LA PLAQUE MURALE DU THERMOSTAT (SUITE)

1. À l'aide d'un petit tournevis plat, dévissez les vis des blocs de jonction correspondant au type de système (voir tableau 1).
2. Retirez l'isolation de chaque fil sur une longueur appropriée (environ 64 cm ou 1/4 po)
3. Sur la plaque murale, insérez les fils dans les blocs de jonction correspondant au type de système, puis resserrez chaque vis pour chaque terminal (voir figure 4).

que : Ne serrez pas trop les vis et ne forcez pas.

1. Assurez-vous qu'aucun fil non isolé ne soit à découvert : Isolez les fils inutilisés ou

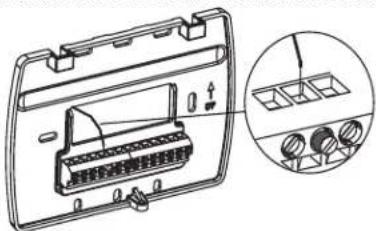

Figure 4. Insérez les fils dans les blocs de jonction appropriés.

La section agrandie montre le point d'insertion du fil au-dessus du bloc de jonction.

attachez-les au moyen de serre-fils. Assurez-vous que les fils attachés s'insèrent correctement à l'arrière du thermostat.

PARTIE III : BRANCHEZ L'ALIMENTATION DU THERMOSTAT

1. Choisissez parmi les options suivantes pour alimenter le thermostat.

Choix de l'alimentation

La gamme Performance PRO T4000 est alimentée via un branchement électrique 24 Vc.a. à courant alternatif et/ou deux piles AA (il fortement recommandé d'utiliser les deux). Choisissez parmi les trois méthodes suivantes pour alimenter le thermostat.

• Piles uniquement (alcalines AA)

• Alimentation directe par courant 24 Vc.a. uniquement
  • 24 Vc.a. et piles AA de secours (fortement recommandé)
• Alimentation directe par courant 24 Vc.a. uniquement
  • 24 Vc.a. et piles AA de secours (fortement recommandé)

Fils électriques 24 Vc.a. classiques

• Système à transformateur unique : Connectez le côté commun du transformateur à la borne « C » de la plaque murale du thermostat. Assurez-vous que le cavalier en métal relie « RC » et « RH ». Connectez le côté de l'alimentation au RC/RH et veillez à ce que le cavalier reste en place.
• Système à double transformateur : Le T4000/T4500 est livré avec un cavalier qui relie les bornes RH et RC. Si l'équipement de chauffage et de climatisation n'utilise pas de transformateurs séparés, laissez ce cavalier en place. Si les transformateurs séparés sont nécessaires, enlevez le cavalier. Une fois le cavalier retiré, connectez RC au côté de l'alimentation du transformateur de climatisation. Connectez RH au côté de l'alimentation du transformateur de chauffage, puis raccordez les communs du chauffage et de la climatisation à la borne C (Commun).

PARTIE IV : INSTALLEZ LES PILES

Insérez deux piles AA (fournies) dans le logement arrière du thermostat, comme indiqué (voir figure 5).

Figure 5. Insérez deux piles AA au dos du thermostat.

PARTIE V : RÉGLEZ L'HEURE, LE MOIS ET LE JOUR

Le thermostat activera l'affichage de l'horloge lors de sa première connexion à une source d'alimentation électrique. Il est recommandé de saisir le jour et l'heure avant de passer à la configuration avancée. Suivez la procédure ci-dessous pour régler l'heure, le mois et le jour (voir figure 6).

Figure 6. L'horloge doit être réglée avant d'effectuer une configuration avancée.

1. Appuyez sur ▲ / ▼ pour sélectionner le mode 12 h ou 24 h, puis appuyez sur Suivant (Next).
2. Appuyez sur ▲ / ▼ pour régler l'heure, puis appuyez sur Suivant (Next).
3. Appuyez sur ▲ / ▼ pour régler les minutes, puis appuyez sur Suivant (Next).
4. Appuyez sur ▲ / ▼ pour régler l'année, puis appuyez sur Suivant (Next).
5. Appuyez sur ▲ / ▼ pour régler le mois, puis appuyez sur Suivant (Next). Remarque : Mo (mois) s'affiche.
6. Appuyez sur ▲ / ▼ pour régler la date. Remarque : Jours (Days) s'affiche.
7. Appuyez sur Terminé (Done) pour quitter le mode Horloge.

PARTIE VI : VÉRIFIEZ QUE LE SYSTÈME EST ÉTEINT

1. Appuyez sur une touche pour entrer dans l'écran principal.
2. Appuyez sur Système (System) pour définir la configuration du système.
3. Appuyez sur ▲ / ▼ pour sélectionner « Arrêt (Off) », puis appuyez sur Terminé (Done).
4. Appuyez sur la touche Ventilateur (Fan) pour accéder au mode ventilateur.
5. Appuyez sur ▲ / ▼ pour sélectionner « Auto », puis appuyez sur Terminé (Done). Remarque : L'option qui clignote est sélectionnée.

La gamme Performance PRO T4000 est alimentée via un branchement électrique 24 Vc.a. à courant alternatif et/ou deux piles AA (il fortement recommandé d'utiliser les deux). Choisissez parmi les trois méthodes suivantes pour alimenter le thermostat.

• Piles uniquement (alcalines AA)

PARTIE VII : CONFIGURATION AVANCÉE

Effectuez la confi guration avancée avant de fi xer le thermostat à la plaque murale. La confi guration avancée s'active en appuyant simultanément sur les touches inférieure gauche et inférieure droite pendant environ cinq secondes (voir fi gure 7), ce qui donne accès aux menus de confi guration utilisateur. Utilisez le tableau 2 du Guide d'installation pour confi gurer chaque menu de confi guration souhaité. La confi guration avancée permet à l'utilisateur de confi gurer le thermostat pour correspondre au type de système et de personnaliser les réglages de plusieurs thermostats.

Figure 7. Accédez au menus de confi guration en appuyant simultanément sur les touches inférieure gauche et inférieure droite.

On/Down Open Down OK APECO

Il est également recommandé de consulter le manuel d'utilisation de la série T4000 pour apprendre à programmer des paramètres de base comme le réglage du mode d'affi chage de la température et d'autres fonctions utiles.

PARTIE VIII : MONTEZ LE T4500 SUR LA PLAQUE MURALE

1. Placez le thermostat légèrement au-dessus de la plaque murale montée (voir fi gure 8), puis fi xez les crochets situés au dos du thermostat à la cavité de la chamière de la plaque murale. Remarque : Le haut de l'arrière du thermostat doit glisser facilement dans les cavités de charnière. Ne serrez pas trop les vis et ne forcez pas.

Figure 8. Fixez le crochet de l'arrière du thermostat à la plaque murale.

1. Alignez les broches à l'arrière du thermostat avec les blocs de jonction de la plaque murale.
2. Insérez soigneusement le thermostat dans la plaque murale pour que les broches situées à l'arrière du thermostat tiennent dans les blocs de jonction de la plaque murale.
3. Fixez la vis de retenue à la partie inférieure du thermostat comme indiqué (voir fi gure 9).

Figure 9. Montez le thermostat sur la plaque murale.

La vérifi cation via les test du système est fortement recommandée pour vous assurer du bon fonctionnement du thermostat. Suivez au moins une procédure des tests système ci-dessous. Consultez les menus de confi guration (voir tableau 2) pour plus de tests. Pour tous les tests, cliquez sur Next (Suivant) pour passer au test système suivant, qui est le prochain menu de confi guration disponible. N'appuyez sur Done (Terminé) que si vous avez terminé tous les tests système. Appuyer sur Done (Terminé) permet de quitter les menus de confi guration et désactive toutes les sorties actives.

VÉRIFICATION DE LA SORTIE PRINCIPALE (CHAUFFAGE)

1. Sur le thermostat, appuyez simultanément sur les touches inférieure gauche et inférieure droite pendant environ cinq secondes. Suivant (Next), Go Back (Retour en arrière), et Done (Terminé) s'affi chent (voir fi gure 10).

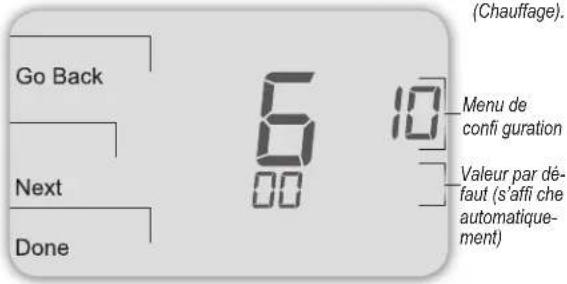

Figure 10.

Le menu de confi guration

610 permet à l'utilisateur de

lancer un test du système

(Chauffage).

Go Back Next Done 600 10 Menu de confi guration Valeur par défaut (s'affi che automatique- ment) (Chauffage)

1. Appuyez sur Next (Suivant) jusqu'à ce que le menu de configuration 610 s'affiche à l'écran. (La valeur par défaut « 00 » s'affi che en dessous du menu de confi guration).
2. Dans le menu de confi guration 610, appuyez sur ▲ / ▼ pour sélectionner l'option « 01 », Chauffage phase 1 (voir fi gure 11). Remarque : Si 01 est sélectionné, le thermostat activera la sortie correspondante pendant 10 minutes. L'utilisateur doit pouvoir vérifi er que la sortie du ventilateur (chaleur) s'allume. L'utilisateur peut également tester plusieurs phases de chaleur selon ce qui est disponible pour le type de système.

mir guration, ou sur Next

ou sur Next (Suivant) pour

continuer

les tests.

1. Appuyez sur Done (Terminé) pour terminer le test du système et quitter les menus de confi guration. Après vérifi cation par le test système, les sorties sont désactivées et le ventilateur s'arrête.

VÉRIFICATION DU SYSTÈME DE VENTILATEUR : FACULTATIF

Si vous poursuivez la procédure depuis la section précédente de cette page, passez à l'étape 2 ci-dessous. Les instructions suivantes supposent que l'utilisateur accède aux menus de confiuration depuis le menu principal, et non que l'utilisateur a suivi la procédure depuis la section précédente.

1. Sur le thermostat, appuyez simultanément sur les touches inférieure gauche et inférieure droite pendant environ cinq secondes. Next (Suivant), Go Back (Retour en arrière), Done (Terminé) s'affi chent (voir fi gure 12).
2. Appuyez sur Next (Suivant) jusqu'à ce que le menu de configuration 620 s'affiche à l'écran. (La valeur par défaut « 00 » du menu de confi guration s'affi che en dessous de Menu de confi guration).

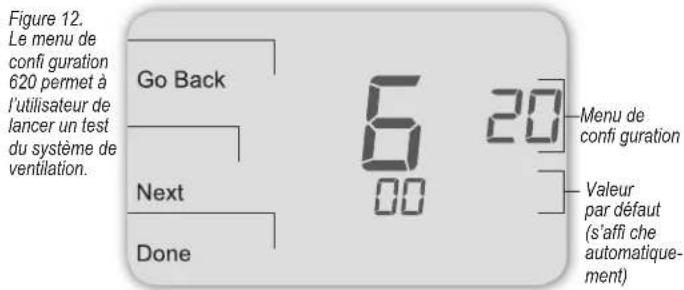

Figure 12. Le menu de confi guration 620 permet à l'utilisateur de lancer un test du système de ventilation. Go Back Next Done 6 00 20 Menu de confi guration Valeur par défaut (s'affi che automatique- ment)

1. Dans le menu de confi guration 620, appuyez sur ▲ / ▼ pour sélectionner l'option « 01 », pour activer la sortie du ventilateur (voir fi gure 13). Remarque : Si 1 est sélectionné, le thermostat activera la sortie associée pendant 10 minutes. L'utilisateur doit pouvoir vérifi er que la sortie du ventilateur s'allume.

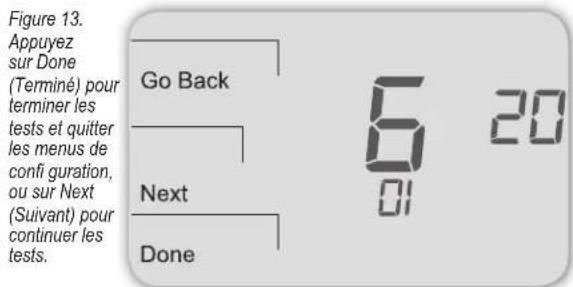

Figure 13. Appuyez sur Done (Terminé) pour terminer les tests et quitter les menus de confi guration, ou sur Next (Suivant) pour continuer les tests. Go Back Next Done 6 20 01

1. Appuyez sur Done (Terminé) pour terminer le test du système. Les sorties sont désactivées après vérification par le test système.

Facultatif : L'utilisateur peut également effectuer un test sur la sortie principale (Climatisation) : Voir le tableau 2, Menu de confi guration 600.

MODE D'EMPLOI

Pour des instructions plus détaillées sur le fonctionnement de la gamme T4000, y compris sur le fonctionnement de toutes les fonctions clés, veuillez consulter le manuel d'utilisation de la gamme Performance PRO T4000 qui est le complément de ce guide d'installation.

PARTIE X : CONFIGURATION DU CODE NIP POUR LES MENUS DE CONFIGURATION (FACULTATIF)

Défi nir un code NIP permet à l'utilisateur de restreindre l'accès aux menus de confi guration. Premièrement, l'accès par code NIP doit être activé dans le menu de confi guration 341. Un code à trois chiffres doit ensuite être défi ni dans le menu de confi guration 342. Une fois ces deux menus de confi guration correctement confi gurés, le thermostat oblige l'utilisateur à saisir un code NIP pour accéder aux menus de confi guration.

1. Sur le thermostat, appuyez simultanément sur les touches inférieure gauche et inférieure droite pendant environ cinq secondes. Next (Suivant), Go Back (Retour en arrière), Done (Terminé) s'affi chent (voir fi gure 14).
2. Appuyez sur Next (Suivant) jusqu'à ce que le menu de configuration 341 (Activer/Désactiver l'accès par code NIP) s'affi che à l'écran. (La valeur par défaut « 00 » s'affi che en dessous du menu de confi guration).

Figure 14. Le menu de confi guration permet à l'utilisateur de limiter l'accès au menu de confi guration.

1. Dans le menu de confi guration 341, appuyez sur ▲ / ▼ pour mettre le chiffre (clignotant) sur « 01 » (voir fi gure 14). Remarque : Sélectionner 01 active l'accès par code NIP aux menus de confi guration du thermostat, ceci est nécessaire pour affi cher le menu de confi guration 342.
2. Appuyez sur Next (Suivant).
3. Dans Menu de confi guration 342, appuyez sur ▲ / ▼ pour ajuster les valeurs et défi nir un code NIP à trois chiffres. Le code à trois chiffres clignotant s'affi che dans la zone de l'horloge (voir fi gure 15). Remarque : Notez le code NIP et conservez-le dans un endroit sûr.

Go Back Next Done 3 42 0:00

Figure 15. Le menu de confi guration 342 permet à l'utilisateur de défi nir un code NIP. Clignotement du code à trois chiffres

1. Appuyez sur Done (Terminé) lorsque vous avez fini.

VÉRIFIEZ LE CODE NIP

Entrez le code NIP à l'invite des menus de confi guration. Remarque : Le chiffre clignotant est activé, il peut être modifié à l'aide des touches ▲ / ▼ . Les chiffre actif (modifi able) se déplace de droite à gauche.

1. Sur le thermostat, appuyez simultanément sur les touches inférieure gauche et inférieure droite pendant environ cinq secondes. Remarque Le code à trois chiffres clignotant, Next (Suivant) et Done (Terminé) apparaissent (voir figure 16).
2. Appuyez sur ▲ / ▼ pour changer la valeur du chiffre le plus à droite, puis appuyez sur Next (Suivant).
3. Appuyez sur ▲ / ▼ pour changer la valeur du chiffre du milieu, puis appuyez sur Next (Suivant).
4. Appuyez sur ▲ / ▼ pour changer la valeur du chiffre le plus à gauche, puis appuyez sur Done (Terminé). Remarque : À la fin de l'étape 4, l'utilisateur est autorisé à accéder aux menus de configuration. Next (Suivant), Go Back (Retour en arrière), Done (Terminé) et Menu de confi guration 100 s'affi chent (voir fi gure 10).

Clignote- ment du code à trois chiffres Next Done 0:00

Figure 16. Le code NIP clignote quand l'utilisateur accède aux menus de confi guration (après activation de l'accès par code NIP).

TABLEAU 2. CONFIGURATION AVANCÉE : MENUS DE CONFIGURATION

Pour accéder au menus de configuration, appuyez simultanément sur les touches inférieure gauche et inférieure droite. Les valeurs modifiées sont conservées automatiquement. La disponibilité du menu de configuration dépend du type de système et de la configuration du système. Remarque : Le capteur distant intérieur doit être activé dans les menus de configuration (voir menu de configuration 170).

MENU	FONCTION OPTIONS RÉGLAGE		PAR DÉFAUTDU MODÈLESTANDARD	DESCRIPTION/COMMENTAIRES
100*	Format deplanification	0-3 1 Sélectionnez le format de planification de la gamme Performance PRO T4000.0 = non-programmable1 = programmable2 = planification 5-1-13 = planification 5-2
101	Heure d'été	0,1	0	Choisissez l'heure d'été appliquée aux États-Unis : Elle commence le deuxième dimanche de mars à 2h00 du matin et se termine le premier dimanche de novembre à 2h00 du matin.0 = Désactivé1 = Activé (Format É.-U. 2007)
110	Type d'installation	1-11	1	Sélectionnez la configuration système appropriée (détermine quels sont les menus de configuration disponibles).1 = 1 chauffage/1 climatisation, installation traditionnelle2 = 1 chauffage/1 climatisation, pompe à chaleur3 = Chauffage uniquement sans ventilateur (système à deux fils)4 = Chauffage uniquement avec ventilateur5 = Climatisation uniquement6 = 2 chauffage/1 climatisation pompe à chaleur (avec chauffage auxiliaire) et chauffage d'urgence (Em)7 = 2 chauffage/2 climatisation multi-étages, installation traditionnelle8 = 2 chauffage/1 climatisation multi-étages, installation traditionnelle9 = 1 chauffage/2 climatisation multi-étages installation traditionnelle10 = 2 chauffage/2 climatisation, pompe à chaleur (sans chauffage auxiliaire)11 = 3 chauffage/2 climatisation, pompe à chaleur (avec chauffage auxiliaire) et chauffage d'urgence (Em)
120	Commandedu ventilateur(chauffage)	0,1	0	0 = Combustible fossile : Chauffage au gaz/pétrole/propane (l'appareil contrôle le ventilateur de chauffage)1 = Fournaise électrique à air chaud (le thermostat contrôle le ventilateur d'air chaud)
130	Valve debasculement(Terminal B/O)	0,1 0 0 = La borne B/O commande la valve de climatisation1 = La borne B/O commande la valve de chauffage
140	Chauffage auxiliaire	0,1	0	0 = Chauffage électrique de secours1 = Chauffage de secours au combustible fossile
150	Rétro-éclairage	0,1	0	0 = Le rétro-éclairage s'active temporairement1 = Le rétro-éclairage est activé en permanence (basse intensité, 24V uniquement)
170	Capteur distant	0-1	0	Sélectionnez le capteur si utilisé (connecté à la borne S1). Contactez PECO pour plus d'informations sur le capteur distant intérieur.0 = Pas de capteur1 = Capteur intérieur
230	Rappel dechangement de filtrede fournaise	0; 30; 60; 90;120; 365	0 Réglez une minuterie de rappel de filtre; s'affiche sur l'affichage numérique lorsque le minuteur expire (si programmé).0 = Éteint10 jours; 30 jours; 60 jours; 90 jours; 120 jours; 365 jours
240	Nombre de périodesde programme	2; 4 événements	4 2 = 2 événements par jour4 = 4 événements par jour
250	Format de l'horloge	12 ou 24 heures	12	12 = Format d'horloge 12 heures24 = Format d'horloge 24 heures
260	Format detempérature(°F ou °C)	0,1 1 0 = Celsius		1 = Fahrenheit
270	Ventilateur éteintDifférer la chaleur	0-99 secondes	0	Sélectionnez le délai (en secondes) de fonctionnement du ventilateur après la mise hors-tension des sortie de chauffage du thermostat.
280	Ventilateuréteint Différer laclimatisation	0-99 secondes	0	Sélectionnez le délai (en secondes) de fonctionnement du ventilateur après la mise hors-tension des sortie de climatisation du thermostat.
290	Seuil bas	10° à 32°C /50° à 90°F	10°C (50°F)	Sélectionnez la valeur de point de consigne de température la plus basse possible.
300	Seuil haut	10° à 32°C /50° à 90°F	32°C (90°F)	Sélectionnez le point de consigne de température le plus élevé pouvant être sélectionné.
310	Faible économie	Off (Arrêt);10° à 28°C /50° à 82°F	13°C (55°F)	Sélectionnez le point de consigne de chauffage pour le mode économie.0 = Éteint11-27°C, (50-82°F)
320	Grande économie	Off (Arrêt);14.4° à 32°C /58° à 90°F	32°C (90°F)	Sélectionnez le point de consigne de climatisation pour le mode économie.0 = Éteint11-32°C, (58-90°F)
330	Compensationde la températurede la zone	+/- -4,5°C,+/- 9°F	18 °C (0°F)	Permet de sélectionner la valeur affichée. La valeur peut différer de la véritable température de la zone.

TABLEAU 2. CONFIGURATION AVANCÉE (SUITE)

MENU	FONCTION OPTIONS RÉGLAGE		PAR DÉFAUTDU MODÈLESTANDARD	DESCRIPTION/COMMENTAIRES
340	Verrouillage du clavier	0-3 0 Restreint l'accès à certaines	fonctionnalités de l'appareil; Le menu de configuration est toujours disponible si activé.0 = Pas de verrouillage du clavier (par défaut)1 = Désactive les touches de planification et du système2 = Désactive les touches de planification, du système et du ventilateur3 = Désactive toutes les touches
341	Active l'accès par code NIP	0,1 0 Configure un code d'accès à chiffres pour accéder au menu de configuration 3420 = Désactiver1 = Activer
342	Configurez le code NIP	000-999 000 Choisissez un code à trois chiffres.
350	Activation du mode Ventilateur	1-3 3 1 = ON (MARCHE): Le ventiateur fonctionne en permanence, quelque que soit la demande.2 = Auto : Le ventilateur fonctionne en fonction de la demande de chauffage ou de climatisation.3 = ON (MARCHE) ou Auto : Permet aux occupants de sélectionner 1 ou 2 ci-dessus.
360	Activation du mode Système	0-3 1 Permet de définir les modes de système que l'occupant peut sélectionner.0 = OFF (ARRÊT), Auto1 = OFF (ARRÊT), Heat (Chaleur), Cool (Climatisation), Auto2 = OFF (ARRÊT), Heat (Chaleur), Cool (Climatisation)3 = Heat (Chaleur), Cool (Climatisation), Auto
380	Réglage de la zone morte	1,5-5°C,(3-10°F)	1,5°C (3°F) Sélectionnez une valeur de zone morte de basculement pour éviter des cycles courts entre les modes de chauffage et de climatisation.Cette valeur peut être réglée de façon à satisfaire différentes exigences de systèmes CVCA.
390	Purge de l'occupation antérieure	0-3 heures	0 heure	Sélectionnez pour alimenter le ventilateur pour le nombre d'heures choisies (0-3) avant tous les événements occupés.
395	Durée limitée maximale d'annulation	0 = Délai jusqu'au prochain événement;ou 1 à 4 heures	3 Limite la durée pendant laquelle une suspension temporaire peut être réglée. La suspension temporaire est limitée par le délai maximum défini dans ce menu de configuration.0 = Temps restant jusqu'au prochain événement prévu.1 = 1 heure2 = 2 heures3 = 3 heures4 = 4 heures
400	Cycles par heure (CPH)1ère phase de climatisation	0-6 CPH	3 CPH	Définit le nombre de cycles par heure pour la climatisation (Phase 1). Sélectionnez 0 pour activer le contrôle ON-OFF (MARCHE-ARRÊT) pour la phase 1 de climatisation.
410	Cycles par heure (CPH)2e phase de climatisation	0-6 CPH	3 CPH	Définit le nombre de cycles par heure pour la climatisation (Phase 2). Sélectionnez 0 pour activer le contrôle ON-OFF (MARCHE-ARRÊT) pour la phase 2 de climatisation.
420	Cycles par heure (CPH)1ère phase de chauffage	0-12 CPH	5 CPH	Définit le nombre de cycles par heure pour le chauffage (Phase 1). Sélectionnez 0 pour activer le contrôle ON-OFF (MARCHE-ARRÊT) pour la phase 1 de chauffage.
430	Cycles par heure (CPH)2e phase de chauffage	0-12 CPH	5 CPH	Définit le nombre de cycles par heure pour le chauffage (Phase 2). Sélectionnez 0 pour activer le contrôle ON-OFF (MARCHE-ARRÊT) pour la phase 2 de chauffage.
450	Cycles par heure (CPH) la 3 phase de climatisation	0-12 CPH	5 CPH	Définit le nombre de cycles par heure pour le chauffage. Sélectionnez 0 pour activer le contrôle ON-OFF (MARCHE-ARRÊT) pour la phase 3 de chauffage.
460	Taux de reprise de la chauffage	0-18°F/h0-10°C/h	2,8°C/h5°F/h	Définit la vitesse à laquelle l'appareil atteint le point consigne de confort de chauffage. Sélectionnez 0 pour désactiver la récupération au sol.
470	Taux de reprise de la climatisation	0-18°F/h0-10°C/h	2,8°C/h5°F/h	Définit la vitesse à laquelle l'appareil atteint le point consigne de confort de climatisation. Sélectionnez 0 pour désactiver la récupération au sol.
480	Temps minimum de mise hors-tension	1-10 minutes	4 minutes	Permet d'établir le temps d'arrêt minimum des sorties de chauffage et de climatisation.
490	Activation du contrôle d'humidité (Uniquement applicables à certains modèles)			Sélectionne la façon dont l'humidité sera contrôlée. Lorsque le contrôle de l'assèchement est activé, la borne Y2 devient un déshumidificateur.0 = Désactivé1= Contrôle de l'assèchement
500	Ventilateur programmable/intermittent	0-2 0 0 = Désactiver		1 = Ventilateur programmable : Le ventilateur fonctionne en permanence pendant les périodes d'occupation ou à la demande dans les périodes d'inoccupation.2 = Ventilateur intermittent : Le ventilateur fonctionne sur la base des horaires de fonctionnement et d'arrêt configurés dans les menus 501 et 502.

TABLEAU 2. CONFIGURATION AVANCÉE (SUITE)

MENU FONCTION OPTIONS RÉGLAGE			PAR DÉFAUT DU MODÈLE STANDARD	DESCRIPTION/COMMENTAIRES
501 Temps de marche du ventilateur intermittent		1-60 minutes	5 minutes Définit le	temps de fonctionnement du ventilateur intermittent.
502 Temps d'arrêt du ventilateur intermittent		0-60 minutes	25 minutes	Définit le temps d'arrêt du ventilateur intermittent. Sélectionnez 0 pour un fonctionnement continu du ventilateur.
520 Icônes de l'écran par défaut		0-4 0 Sélectionnez les icônes qui seront affichées dans l'écran par défaut.0 = Heure, Temp, point de consigne (SP)1 = Heure, Temp2 = Heure3 = Temp4 = Aucun
530	Révision	—	—	Affiche les informations de révision du micrologiciel (pour le technicien); non-réglable.
540	Revenir à la configuration par défaut	0,1 0 Sélectionnez 1 (activité) pour restaurer la configuration par défaut du thermostat. Sélectionnez 0 pour désactiver.0 = Désactiver1 = ActiverRemarque : Appuyez sur la touche « Done (Terminé) » pour terminer le processus.
600	Test système de la sortie principale (Climatisation)	0-2 0 Sélectionnez une option pour activer la sortie du ventilateur pendant 10 minutes; sélectionnez 0, Done (Terminé) ou un autre menu de configuration pour désactiver.0 = Désactiver (valeur par défaut)1 = 1ère phase de climatisation2 = 2e phase de climatisation
610	Vérification de la sortie principale (Chauffage)	0-3 0 Sélectionnez une option pour activer la sortie du ventilateur pendant 10 minutes; sélectionnez 0, Done (Terminé) ou un autre menu de configuration pour désactiver.Remarque : Les sorties seront activées en fonction de la configuration du système.0 = Désactiver (valeur par défaut)1 = 1ère phase de Chauffage2 = 2e phase de Chauffage3 = 3e phase de Chauffage
620	Vérification de la sortie du ventilateur	0,1 0 Sélectionnez 0 ou 1 pour activer la sortie du ventilateur pendant 10 minutes; sélectionnez 0, Done (Terminé) ou un autre menu de configuration pour désactiver.0 = Désactivation de la sortie du ventilateurRemarque : Les sorties seront activées en fonction de la configuration du système.

Remarque : Pour les menus de configuration 610 et 620, les sorties seront activées en fonction de la configuration du système.

TABLEAU 3. DÉPANNAGE ET FOIRE AUX QUESTIONS

En cas de difficultés, essayez l'une des suggestions suivantes.

Symptôme Cause(s) potentielle(s) Solution
Si l'affichage est vide	• Le thermostat n'est pas alimenté	• Vérifiez la connexion entre le commun (C) et (RC) pour 24Vc.a.• Assurez-vous que le cavalier en métal relie « RC » et « RH » (uniquement pour les systèmes à transformateur unique).• Vérifiez que les piles AA sont installées correctement et sont chargées.
	• L'écran par défaut est configuré sur « 4 » (Aucun)	• Vérifiez le Menu de configuration 520
Si les touchent ne permettent pas de saisie manuelle	• Le verrouillage du clavier est peut-être activé	• Allez au menu de configuration 340 Dans ce menu, sélectionnez l'option «0» pour vérifier que le clavier n'est pas verrouillé (pour activer la saisie manuelle).
Si le voyant d'indicateur de service (une tenaille) est allumé	• Les capteurs de température distants ne sont peut-être pas correctement installés ou sont endommagés.	• Vérifiez que le capteur de température distant est connecté correctement. Veillez à ce que le système utilise un ou des capteurs agréés par PECO.
Les limites de point de consigne ne changent pas	• La limite de point de consigne de chauffage ou de climatisation a été atteinte	• Vérifiez les limites et la zone morte (voir les menus de configuration 290, 300, 380).
	• Le clavier est verrouillé • Voir l'élément ci-dessus.
Le chauffage ou la climatisation n'est pas en fonctionnement, mais il y a une demande de chauffage ou de climatisation (chauffage/climatisation s'affiche sur l'affichage) en mode Auto	• Le système de chauffage ou de climatisation ne fonctionne pas	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.• Vérifiez les fils avec des tests de sortie pour vérifier (voir menus de configuration 600, 610, 620).
Si le système de chauffage et de climatisation ne répond pas	• La sélection du type de système est peut-être incorrecte	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.
Si le chauffage et la climatisation fonctionne en même temps	• La sélection du type de système est peut-être incorrecte	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.
	• Il y a un court-circuit avec les fils de chauffage et de climatisation	• Séparez les fils de chauffage et de climatisation, effectuez des tests de sortie pour vérifier (voir menus de configuration 600, 610, 620).
Le chauffage ne s'allume pas (le heat (chauffage) fonctionne en continu à l'écran)	• Défaillance de l'appareil de chauffage• Des fils sont détachés ou coupés entre l'appareil de chauffage et le thermostat	• Vérifiez que la tension de l'appareil sur le côté secondaire du transformateur entre l'alimentation du chauffage (RH) et le commun (C) est bien de 24 Vc.a.• Vérifiez que la tension de la connexion entre la borne de chauffage (Y1) et le transformateur commun (C) est bien de 24 Vc.a. Si la tension est bien de 24 Vc.a, le thermostat est opérationnel. Vérifiez le matériel de chauffage pour trouver la cause de la panne. Si la tension est nulle, des fils sont détachés ou coupés entre l'appareil de chauffage et le thermostat.
Si le voyant témoin de demande est rouge • Le chauffage ne s'enclenche pas • Aucune action n'est requise.
Si le voyant témoin de demande est vert • La climatisation s'enclenche • Aucune action n'est requise.
Si le voyant témoin de demande clignote • Une erreur s'est produite• Le capteur distant ne fonctionne peut-être pas correctement	• Vérifiez le câblage du capteur à distance• Vérifiez que le ou les capteurs sont agréés par PECO.
Si la pompe à chaleur produit de l'air climatisation en mode chauffage ou de l'air chaud en mode climatisation	• La valve de basculement (borne B/O) n'est pas configurée pour fonctionner avec la pompe à chaleur	• Accédez au menu de configuration 130 pour vérifier que la valve de basculement (borne B/O) est correctement configurée et correspond au type de pompe à chaleur.
La climatisation ne s'allume pas (la cool (climatisation) s'affiche à l'écran) en mode Auto	• Défaillance de l'appareil de climatisation• Des fils sont détachés ou coupés entre l'appareil de climatisation et le thermostat	• Vérifiez que la tension de l'appareil sur le côté secondaire du transformateur entre l'alimentation de la climatisation (RH) et le commun (C) est bien de 24 Vc.a.• Vérifiez que la tension de la connexion entre la borne de climatisation (Y1) et le transformateur commun (C) est bien de 24 Vc.a. Si la tension est bien de 24 Vc.a, le thermostat est opérationnel. Vérifiez le matériel de climatisation pour trouver la cause de la panne. Si la tension est nulle, des fils sont détachés ou coupés entre l'appareil de climatisation et le thermostat.
Si le ventilateur ne tourne pas quand il y a une demande de chauffage	• Le type de système est peut-être incorrect	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée.
	• Le contrôle de ventilateur est peut-être incorrect	• Accédez au menu de configuration 120 pour vérifier que l'option appropriée est sélectionnée.
Si le système de chauffage fonctionne en mode climatisation	• La sélection du type de système est peut-être incorrecte	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.
Si l'appareil de chauffage ne s'éteint pas et que le réglage de la température de chauffage est inférieure à la température ambiante	• L'appareil de chauffage n'est pas une pompe à chaleur, mais le type de système choisi est une pompe à chaleur	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.
Si l'utilisateur ne peut pas sélectionner le réglage système pour climatiser	• Le type de système est configuré pour le heat (chauffage) uniquement ou seulement pour le heat (chauffage) avec ventilateur	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.
Si l'utilisateur ne peut pas sélectionner le réglage système pour chauffer	• Le type de système est configuré pour le cool (climatisation) uniquement.	• Accédez au menu de configuration 110 pour vérifier que l'option appropriée est sélectionnée et correspond au type de système.
Si le chauffage (heat) ne s'affiche pas à l'écran	• La configuration de type de système n'est pas paramétrée sur le heat (chauffage) et/ou le réglage de la température de chauffage n'est pas réglé au-dessus de la température de la pièce	• Règlez le système sur « Heat (Chauffage) » et ajustez la température au-dessus de la température ambiante. La vérification de l'appareil de chauffage s'active.

ACCESSOIRES DE LA GAMME PERFORMANCE PRO T4000 : CAPTEURS

Les capteurs suivant compatibles avec la gamme Performance PRO T4000 sont disponibles auprès de PECO. Ils apportent un contrôle optimal de l'environnement. Voici les schémas de câblage du capteur pour des températures moyennes et les instructions d'installation des capteurs distants intérieurs de PECO.

CAPTEURS PECO Numéro de modèle	Numéro de pièce	Borne T4000 T4500
Capteur distant intérieur	SP155-017 69308 S1		√
Capteur de présence	SB200-001 68375 S2		√

Rendez-vous sur www.pecomanufacturing.com pour plus d'informations sur les avantages des capteurs PECO ou pour passer commande. Contactez un représentant du service aujourd'hui.

LOCALISEZ ET MONTEZ LE CAPTEUR DE PRÉSENCE DE PECO (SB200-001)

Veuillez suivez les consignes d'installation du SB200-001 pour monter le capteur de présence SB200-001 de PECO.

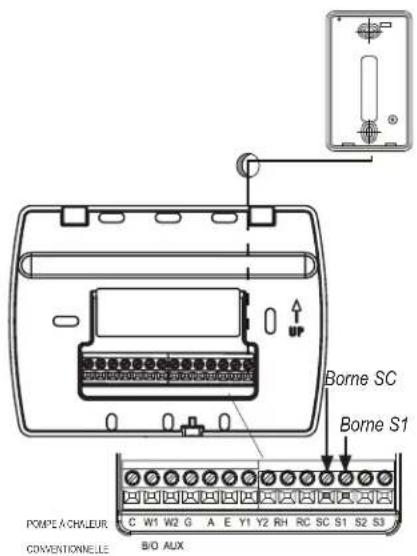

CÂBLAGE DU CAPTEUR POUR DES TEMPÉRATURES MOYENNES

Figure 17. Câblage de quatre capteurs de température SP155-017 (10K ohm).

S1> SC (Capteur commun)

Figure 18. Câblage de neuf capteurs de température SP155-017 (10K ohm).

LOCALISEZ ET MONTEZ LE CAPTEUR DE PRÉSENCE DE PECO (SP155-017)

! AVERTISSEMENT

• LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT DE TENTER D'INSTALLER, DE FAIRE FONCTIONNER OU DE RÉPARER CE CAPTEUR.
• Négliger de respecter les informations sur la sécurité et les instructions risque d'entraîner des BLESSURES GRAVES, VOIRE MORTELLES ET/OU DES DOMMAGES MATÉRIELS.
• Pour éviter toute décharge électrique ou des dommages sur l'équipement, couper l'alimentation avant l'installation ou la réparation et n'utiliser que des câbles isolés conçus pour la tension de fonctionnement maximale.
• Une fois installé, ce produit fera partie d'un système industriel dont les caractéristiques techniques et de fonctionnement ne sont ni conçues ni contrôlées par PECO. Vérifier l'application et les normes locales et nationales en vigueur pour s'assurer que l'installation est fonctionnelle et sans danger.
• Ne faites pas courir des fils basse tension dans la même gaine que des fils haute tension.
• Utiliser uniquement en intérieur.

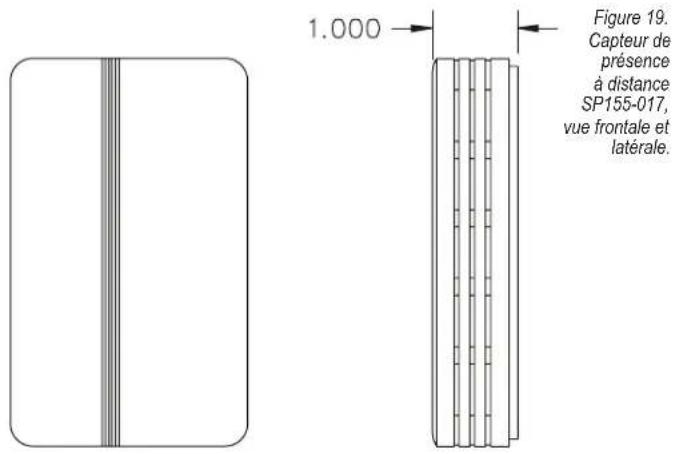

1.000 Figure 19. Capteur de présence à distance SP155-017, vue frontale et latérale.

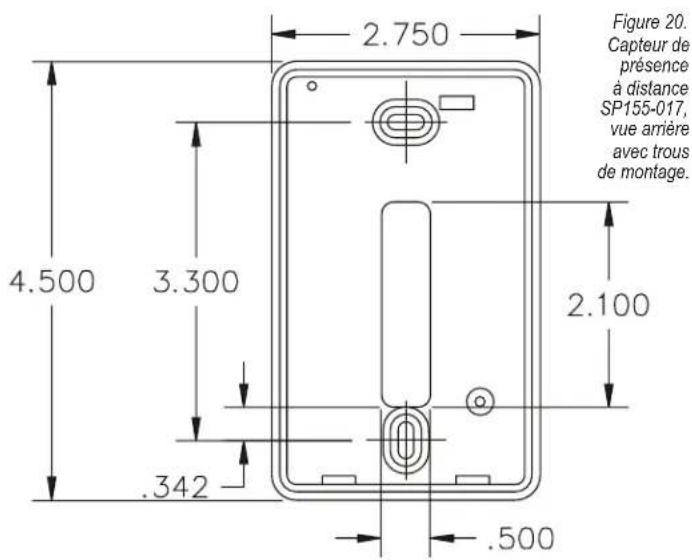

Figure 20. Capteur de présence à distance SP155-017, vue amière avec trous de montage. 2.750 4.500 3.300 .342 2.100 .500

INSTALLATION

1. Emplacement du montage. Choisissez un emplacement sur un mur intérieur près de la grille de retour d'air, environ un mètre cinquante au-dessus du sol, où la circulation de l'air est bonne et où la température est moyenne pour la zone.

Évitez de monter le capteur de zone à l'intérieur :

• Derrière des portes
- Sur des murs extérieurs ou des murs ayant des espaces non chauffés ou non refroidis derrière le capteur de zone
- En contact direct avec la lumière du soleil, ou près de toute source de chaleur rayonnante qui pourrait affecter les mesures de température
- Dans le trajet de l'air de décharge de l'unité contrôlée

1. Montage du panneau de montage. Retirez le couvercle du capteur de zone du panneau de montage et fi xez le panneau de montage au mur ou dans un boîtier d'appareil de dimension 2 pi X 4 po. Faites passer les fi ls de l'équipement par l'orifi ce de raccordement du panneau de montage (voir fi gure 21). Bouchez le trou dans le mur derrière le panneau de montage.

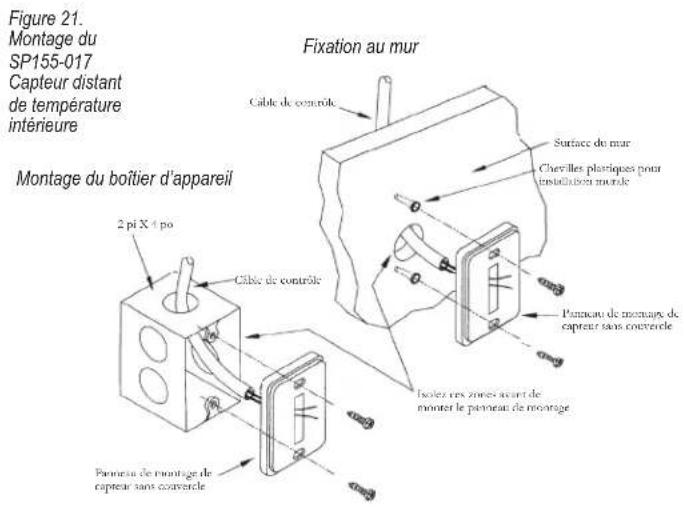

Figure 21. Montage du SP155-017 Capteur distant de température intérieure Montage du boîtier d'appareil Fixation au mur Câble de contrôle Surface de mur Chevilles plastiques pour installiser morale Ponneau de montage de capteur sans couvercle Isolier les zones avant de montrer le ponneau de montage Câble de contrôle Ponneau de montage de capteur sans couvercle

TABLEAU 4. LONGUEUR MAXIMALE ET CALIBRE DE FILS DU CAPTEUR DE ZONE

Distance entre l'appareil et le contrôle	Calibre de fi I recommandé
000 - 45 mètres Calibre 22
45 - 75 mètres Calibre 20
75 - 117 mètres Calibre 18
117 - 185 mètres Calibre 16
186 - 295 mètres Calibre 14

CÂBLAGE

1. Faites courir les fils. Faites courir les fils entre la plaque murale du thermostat et le panneau de montage du capteur de zone.

MISE EN GARDE : Faites en sorte que les fi ls soient bien séparés et tirés à l'écart de toute source de bruit comme des moteurs, des lampes fi fluorescentes, et d'autres câbles.

1. Connectez les fils. Connectez les fils aux bornes S1 et SC dans la plaque murale du thermostat (voir fi gure 22). Remarque : Voir le TABLEAU 1 pour les désignations de la borne pour le capteur distant intérieur.

Borne SC Borne S1 POMPE A CH V LEUR CONVENTIONNELLE C W1 W2 G A E Y1 Y2 RH RC SC S1 S2 S3 B/O AUX

Figure 22. Désignations de câblage de borne pour SP155-017 Capteur de zone distant intérieur.

1. Remettez le couvercle. Placez le couvercle du capteur de zone sur le panneau de montage, et remettez-le solidement en place.
2. Allez au menu de configuration 170. Sélectionnez l'option « 01 » pour activer le capteur intérieur (voir fi gure 23).

Figure 23. Le menu de confi guration 170 permet à l'utilisateur d'activer le capteur distant intérieur.

Si le capteur distant intérieur fonctionne correctement, l'écran principal (au centre) affi che la bonne température, à l'endroit où le capteur distant intérieur est installé (voir fi gure 24).

Figure 24. L'affi chage de zone du thermostat montre que la température du capteur de zone s'il fonctionne correctement.

68 °F 62 6:30 AM

DÉPANNAGE : CAPTEUR DE ZONE DISTANT INTÉRIEUR

Si l'écran principal du thermostat est comme suit (voir fi gure 25), le capteur de zone distant intérieur n'est pas connecté correctement. Deux tirets et l'indicateur de service (tenaille) s'affi chent comme message d'erreur.

Figure 25. L'affi chage de zone du thermostat affi che un message d'erreur si le capteur de zone ne fonctionne pas correctement.

Si le capteur de zone distant intérieur n'est pas connecté correctement, vérifi ez les points suivants :

• Assurez-vous que le capteur est installé correctement et raccordé aux bornes S1 et SC sur la plaque murale du thermostat (voir le tableau 1, Désignations des bornes et Types de systèmes).
• Si vous utilisez plusieurs capteurs, assurez-vous que le câblage correspond au schémas de câblage du capteur pour des températures moyennes.
• Assurez-vous de sélectionner « 01 » dans le menu de configuration 170.
