Caractéristique	Détails
Type de hotte	Hotte décorative
Dimensions	90 cm de largeur
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Éclairage	Éclairage LED intégré
Installation	Installation murale
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique C
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - FHDSE1092SS FALCON

Comment nettoyer le filtre à graisse de la hotte FALCON FHDSE1092SS ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une brosse douce et rincez à l'eau claire. Laissez sécher complètement avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout semble en ordre, essayez de remplacer l'ampoule si la lumière ne fonctionne pas. Si le problème persiste, contactez le service après-vente.

Quelle est la puissance d'aspiration de la hotte FALCON FHDSE1092SS ?

La puissance d'aspiration de la hotte FALCON FHDSE1092SS est de 700 m³/h, ce qui permet une extraction efficace des odeurs et des fumées de cuisson.

Comment régler la vitesse de la hotte ?

La hotte FALCON FHDSE1092SS dispose de plusieurs niveaux de vitesse. Vous pouvez régler la vitesse en utilisant le panneau de commande situé à l'avant de la hotte. Appuyez sur le bouton correspondant à la vitesse souhaitée.

La hotte émet un bruit excessif, que faire ?

Un bruit excessif peut être causé par un filtre à graisse encrassé. Vérifiez et nettoyez le filtre. Si le bruit persiste, il peut s'agir d'un problème avec le moteur ou les pales du ventilateur. Contactez le service après-vente pour un diagnostic.

Est-ce que la hotte peut être installée sous un meuble de cuisine ?

Oui, la hotte FALCON FHDSE1092SS peut être installée sous un meuble de cuisine. Assurez-vous de respecter les recommandations d'installation fournies dans le manuel pour garantir un fonctionnement optimal.

Quels types de filtres sont compatibles avec la hotte FALCON FHDSE1092SS ?

La hotte FALCON FHDSE1092SS utilise des filtres à graisse en aluminium et peut également être équipée de filtres à charbon pour une utilisation en mode recyclage.

Comment savoir quand il faut remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois à 1 an, selon la fréquence d'utilisation de la hotte. Si vous remarquez des odeurs persistantes, il est temps de le remplacer.

La hotte a des problèmes d'évacuation, que faire ?

Vérifiez que le conduit d'évacuation n'est pas obstrué et qu'il est correctement installé. Assurez-vous également que le clapet anti-retour fonctionne correctement. Si le problème persiste, envisagez de faire appel à un professionnel.

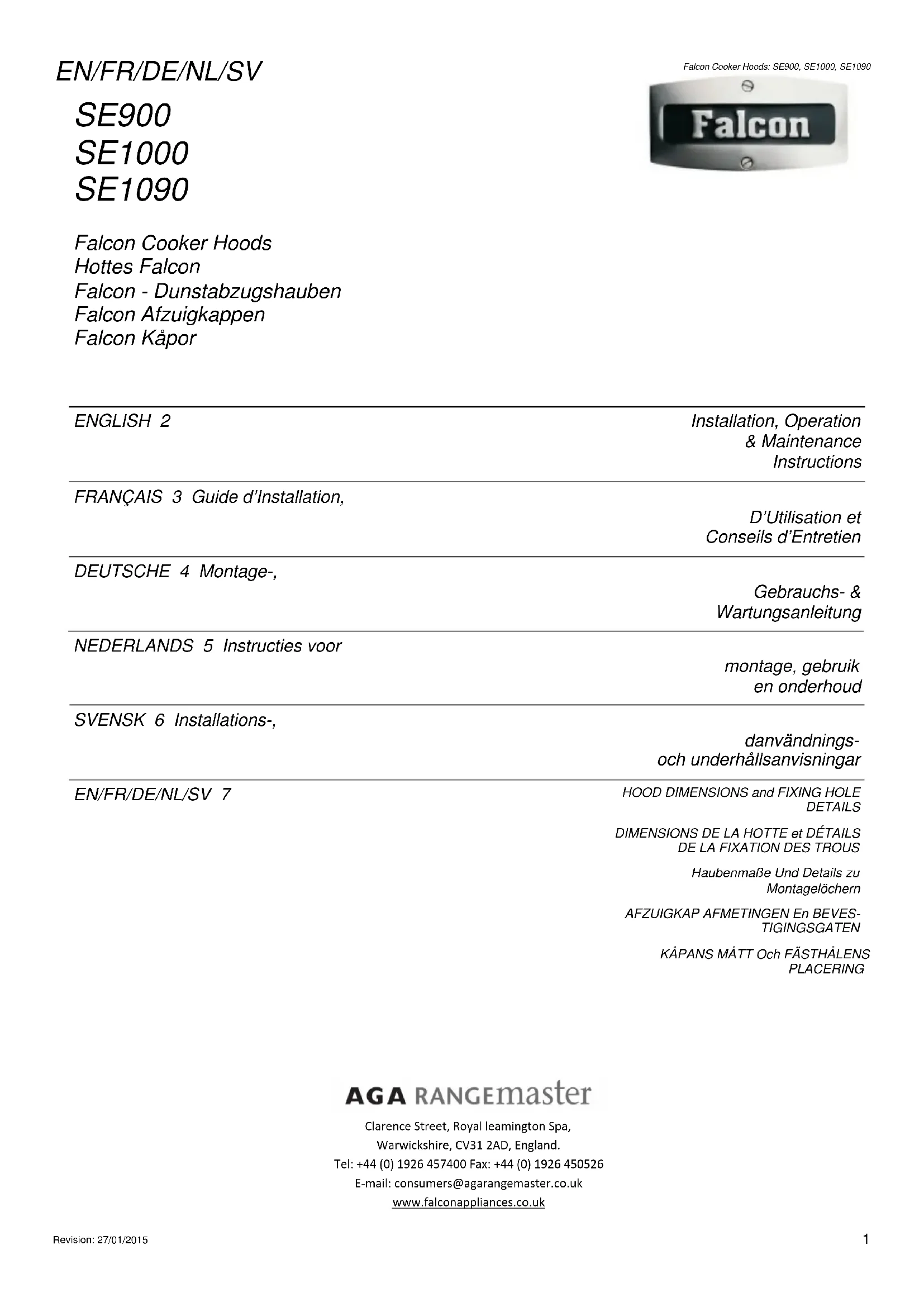

MODE D'EMPLOI FHDSE1092SS FALCON

L’élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l’air vers l’extérieur.Ce conduit doit etre une priorité dès le début de la conception de votre cuisine.

SECTION 2. PERFORMANCE DE L’EXTRACTION

L’élément le plus important pour une bonne performance de la hotte est le conduit qui évacue l’air vers l’extérieur.Ce conduit doit etre une priorité dès le début de la conception de votre cuisine. Veuillez noter les éléments suivants :

La hotte est fournie avec un adaptateur approprié à fixer au conduit de 150mm de diamètre.

A noter: 150mm est le dimètre minimum du conduit permettant une extraction efficace.

La longeur du conduit d’extraction doit être aussi limiteé que possible avec le moins de coudes possible.

La configuration la plus efficace est d’évacuer directement par un mur extérieur. Ainsi il est conseillé de placer le fourneau contre un mur extérieur quand on conçoit le plan de la cuisine.

On peut faire évacuer la fumée par l’orifice supérieur ou par l’orifice arrière. La turbine de ventila- tion devra être pivoté pour la position d’évacuation par l’arrière.

Un conduit avec plus de 2 coudes a 90° dégradera d’une façon significative la performance du système d’extraction. Si possible évitez d’avoir un coude de 90° à la sortie, utilisez des coudes dont les diametres sont aussi grands que possibles pour maintenir un flux d’air continu sans tourbillonnements; évitez des entortillements des conduits flexibles; étirez le conduit flexible pour s’assurer que la surface interne soit aussi lisse que possible.

SECTION 3. IMPORTANT INFORMATION

Pour une petite charge des cheminées adaptées aux besoins du client de rechange peuvent être pro- duites. La distance minimum enter les brûleurs de la plaque du forneau et le bas de la hotte est essentielle pour empêcher la surchauffe de la hotte et de ses pièces. Si vous voulez protéger le mur entre le fourneau et la hotte avec une credence veuillez bien noter la hauteur minimum de 800mm du tableau ci-dessus. En cas d’un coude à 90° du conduit il faut respecter un encombrement minimum de 215mm. Cela permettra de courber le conduit sans faire de faux-pli. Il faut respecter les normes en vigueur concernant le rejet de l’air. Attention: Cet appareil doit être mis à la masse. Assurez-vous que le voltage d’alimentation correspond à celui marqué sur l’etiquette de classement à l’interieur de la hotte. La hotte devra être mise hors tension avant de faire des opérations de nettoyage ou d’entretien. Il faut absolument faire attention au risque du feu quand l’on est en train de frire. Pour minimiser le risque de feu, tous les conseils concernant le nettoyage des filtres à graisse doivent être respectés. Ne pas approcher de flamme sous la hotte.

SECTION 4. INSTALLATION

4.1 Démontage des filtres à graisse

Mettez la plaque arrière sur une surface horizontale. Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre. Les trous de fixation interne, le ventilateur et la plaque d’obturation sont accessibles par les trous dans la plaque arrière. (Page 7).

4.2 Position du ventilateur.

La hotte peut être ventileé soit par la position d’échappement supérieur soit pas la position d’échappe- ment arrière. Chaque position d’échappement a quatre goujons auxquels on peut positionner soit le montage ventilateur soit une plaque. Positionner le ventilateur à la position d’échappement désirée et la plaque à la position non utilisée. En changeant la position d’échappement il faut faire attention de ne pas tirer ou entortiller excessive- ment le cable électrique d’alimentation du ventilateur

4.3 Installation du conduit

Faites un trou dans le mur ou le plafond par lequel on peut faire passer le conduit de 150mm de diamè- tre de la hotte à l’extérieur. La longueur du conduit devra être limitée au plus court possible avec le moins de coudes possible – voir

Faites un trou dans le mur extérieur correspondant aux mesures internes de la grille de ventilation.

4.4 Comment fixer la hotte contre le mur

Si vous fixez une credence elle doit être installée avant la hotte. Des instructions pour monter la hotte sont données à la page 7. A noter: La partie décorative de la hotte peut être enlevée pour faciliter la manoeuvre de la hotte. Le mur recevant l’appareil devra être de bonne qualité avec une surface plane et être suffisamment solide pour supporter la hotte. Les fixations appropriées à la nature de la construction du mur devront être utilisées.

4.5 Comment raccorder le conduit

Fixez le conduit à l’adaptateur. Il se peut qu’on soit obligé de le faire avant de fixer le ventilateur contre le mur. Il est conseillé d’enlever la partie décorative avant cette manœuvre. La cheminée est attachée en utilisant des vis machine M4 qui peuvent être accédés par la/les ouverture(s) à filtre. Quand le ventilateur est en place, vérifiez que le conduit ne soit pas aplati ou entortillé sur son parcours. Raccordez le conduit à la grille de ventilation du mur ou à une terminaison extérieure alternative. Fixez bien la grille de ventilation au mur extérieur. Assurez-vous que les ailettes se dirigent vers le bas. Remplacez les filtre(s) à graisse.

4.6 Installation électrique

L’extracteur est un appareil fixe destiné à être branché au secteur par installation électrique fixe. Un technicien électricien compétent doit realises l’installation électrique. Le ventilateur devra être alimenté avec une prise comprenant un fusible de 3A en monophasé 230V. L’interrupteur devra étre situé à coté du ventilateur/fourneau pour que le courant puisse être coupé du ventilateur. Le fusible devra avoir un contact minimum de séparation de 3mm entre tous ses pôles. Si non un moyen different de couper l’installation électique doit être prévu et conforme au règlement électrique en vigueur. Un câble pour relier la prise au ventilateur est inclu.

SECTION 5. CONSEILS DE MISE EN ROUTE

a. Branchez le fusible. b. La hotte comporte six boutons-poussoirs qui s’illuminent quand on les enfonce. Leurs fonctions sont résumées sur le tableau ci-dessous. c. La commande de la hotte coupera automatiquement l’appareil s’il y a un délai de 4 heures de non fonctionnement. d. Après 30

de fonctionnement, la saturation des filtres à graisse sera signalée par un clignotement des 6 boutons - pour réinitialiser, appuyez sur le bouton FAN OFF.

SECTION 6. ENTRETIEN

Un entretien régulier est essentiel pour assurer une bonne performance durable Pour nettoyer les surfaces de l’acier inoxydable de la hotte servez-vous d’un agent de nettoyage de qualité appropriée. Il ne faut pas utiliser des matériels ou des produits de nettoyage abrasifs. Nettoyez les filtres à graisse dans un lave-vaisselle ou à la main avec de l’eau chaude et un détergent. Lavez les filtres tous les 2 mois- plus fréquemment si l’extracteur est en usage fréquent. Pour enlever les filtres à graisse, tirez le levier de filtre et retirez le filtre. Pour entretenir l’apparence immaculée de la hotte et pour minimiser le risque de feu – assurez-vous que les depôts de graisse sur les surfaces de la hotte soient nettoyé regulierenment. Lampes LED ne nécessitent aucun entretien

SECTION 7. SPECIFICATIONS

Poids des Hottes (approx) Dégagement minimum entre le fourneau et la hotte 800 mm Hauteur de la hotte y compris cheminée: 680—970 mm Hauteur requise du plafond avec cheminée standard: 2400mm Attention! Il faut bien veiller à ce que le système d’extraction de haute performance n’affecte pas le bon fonctionnement des autres appareils à combustibles (gaz, fioul, etc...) qu’ils soient dans la cuisine ou dans d’autres parties de la maison. Là où sont installés ces appareils à combustibles, IL FAUT prévoir une ventilation adéquate qui prend en compte la capacité d’extraction dela hotte falcon.L’écart entre la ventilation et l’extraction par la hotte ne doit pas excéder 4Pa. En cas de doute ne faites pas functionner la hotte et l’appareil à combustible simultanément et consultez un expert (du combustible) approprié pour vous bien conseiller. L’évacuation peut se faire dans un conduit existant à condition que les fluides de ce conduit soient produits exclusivement par des appareils électriques. Sont exclus les conduits de chauffage central, de chauffe-eau à gaz ou à fioul etc. Il faut veiller à avoir une ventilation adéquate de la pièce quand la hotte du fourneau et les appareils à énergie autre que l’électricité (e chauffe-eau à gaz ou à fioul etc) sont en marche simultanément. La pièce doit être pourvue d’orifices pour permettre une arrivée d’air frais constante. ÉLECTRICITÉ=DANGER

COUPEZ L’ÉLECTRICITÉ AVANT DE CONTINUER

Souffleur écoulement d’air nominal: 800 m

/hr Voltage électrique: 230V~ 50Hz Voltage de la lampe LED: 12V Souffleur consommation d’énergie: 1 @ 275W Puissance de la lampe: 2 x 2.6W Fusible recommandé pour l’énergie électrique:

Diamétre de l’adaptateur du ventilateur: 150mm CODE CONNECTION COULEURS DES DIFFÉRENTS FILS Faisceau Couleur de faisceau Conducteur Marron Neutre Bleu Terre Vert/Jaune Boutons-Poussoirs Fonction
