| Type de produit | Détecteur optique de fumée |
| Couverture | 50 m² |
| Dimensions (D x H) | 125 mm x 48 mm |
| Poids | 210 g |
| Alimentation | Pile alcaline 9 V type 6LR61 (durée de vie 4 ans) ou pile Lithium 9 V type U9VL-J-P (durée de vie 10 ans) |
| Signalisation visuelle | Voyant rouge (état, déclenchements, anomalies), voyant blanc (halo de secours) |
| Niveau sonore | 85 dB à 3 m en détection, 73 dB à 3 m en test/anomalie |
| Interconnexion filaire | Jusqu'à 40 détecteurs, câble 400 m max, section 1,5 mm² |
| Température de fonctionnement | -10 °C à +55 °C |
| Indice de protection | IP32 |
| Normes | EN 14604:2005 |
| Garantie | 24 mois |
| Fonctions principales | Détection optique de fumée, test manuel, inhibition volontaire 15 min, réseau filaire, éclairage de secours |
| Entretien et nettoyage | Dépoussiérage annuel des fentes à l’aspirateur, ne pas peindre, durée de vie max 10 ans |
| Sécurité | Ne pas utiliser de flamme nue pour tester, éviter condensation et poussière |
| Pose et emplacement | Au centre du plafond, à plus de 50 cm des obstacles, à l’écart des bouches d’aération |
FOIRE AUX QUESTIONS - TG500B HAGER
Questions des utilisateurs sur TG500B HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de fumée au format PDF gratuitement ! Retrouvez votre notice TG500B - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TG500B de la marque HAGER.
MODE D'EMPLOI TG500B HAGER
Présentation ...... 2
- Principe de fonctionnement ...... 2
- Descriptif.... 3
Alimentation 4
Pose du détecteur ...... 4
- Choix de l'emplacement .... 4
- Fixation 5
- Pose de plusieurs détecteurs en réseau 6
Test du détecteur 7
Inhibition volontaire du détecteur . 8
Signalisation des anomalies ..... 8
- Anomalie d'alimentation .... 8
- Anomalie de tête encrassée...... 9
Maintenance 9
- Entretien de la tête de détection ..... 9
- Changement de l'alimentation ..... 10
- En cas de travaux 10
Fiche d'utilisation ...... 11 - 12
Spécifi cations techniques ..... 13

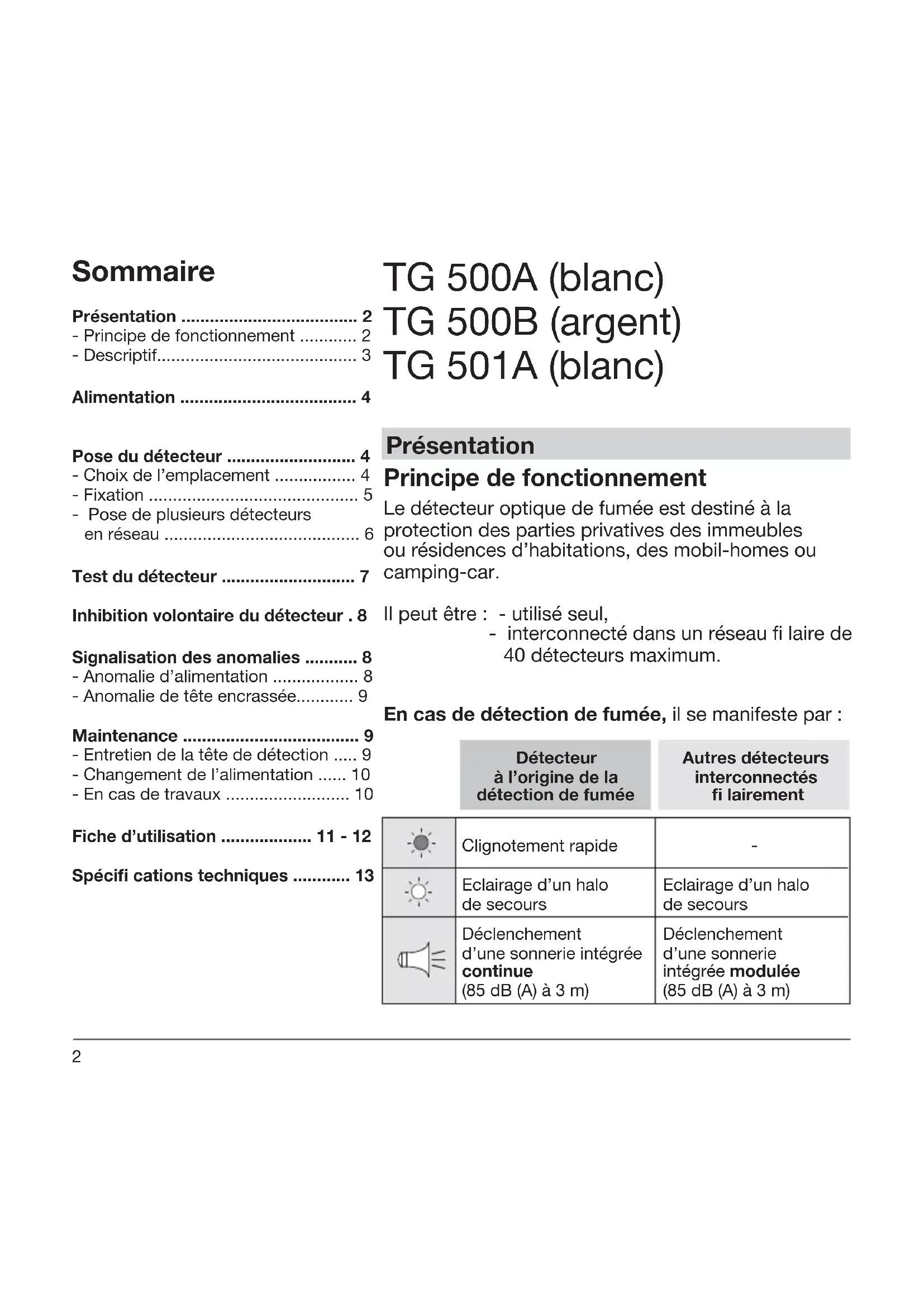

TG 500A (blanc) TG 500B (argent) TG 501A (blanc)
Présentation
Principe de fonctionnement
Le détecteur optique de fumée est destiné à la protection des parties privatives des immeubles ou résidences d'habitations, des mobil-homes ou camping-car.
Il peut être : - utilisé seul,
- interconnecté dans un réseau fi laire de 40 détecteurs maximum.
En cas de détection de fumée, il se manifeste par :
| Détecteurà l’origine de ladétection de fumée | Autres détecteursinterconnectésfi lairement |
| [γwCG] | Clignotement rapide | - |
 | Eclairage d’un halo de secours | Eclairage d’un halo de secours |
| [g6w7] | Déclenchement d’une sonnerie intégrée continue(85 dB (A) à 3 m) | Déclenchement d’une sonnerie intégrée modulée(85 dB (A) à 3 m) |
Descriptif


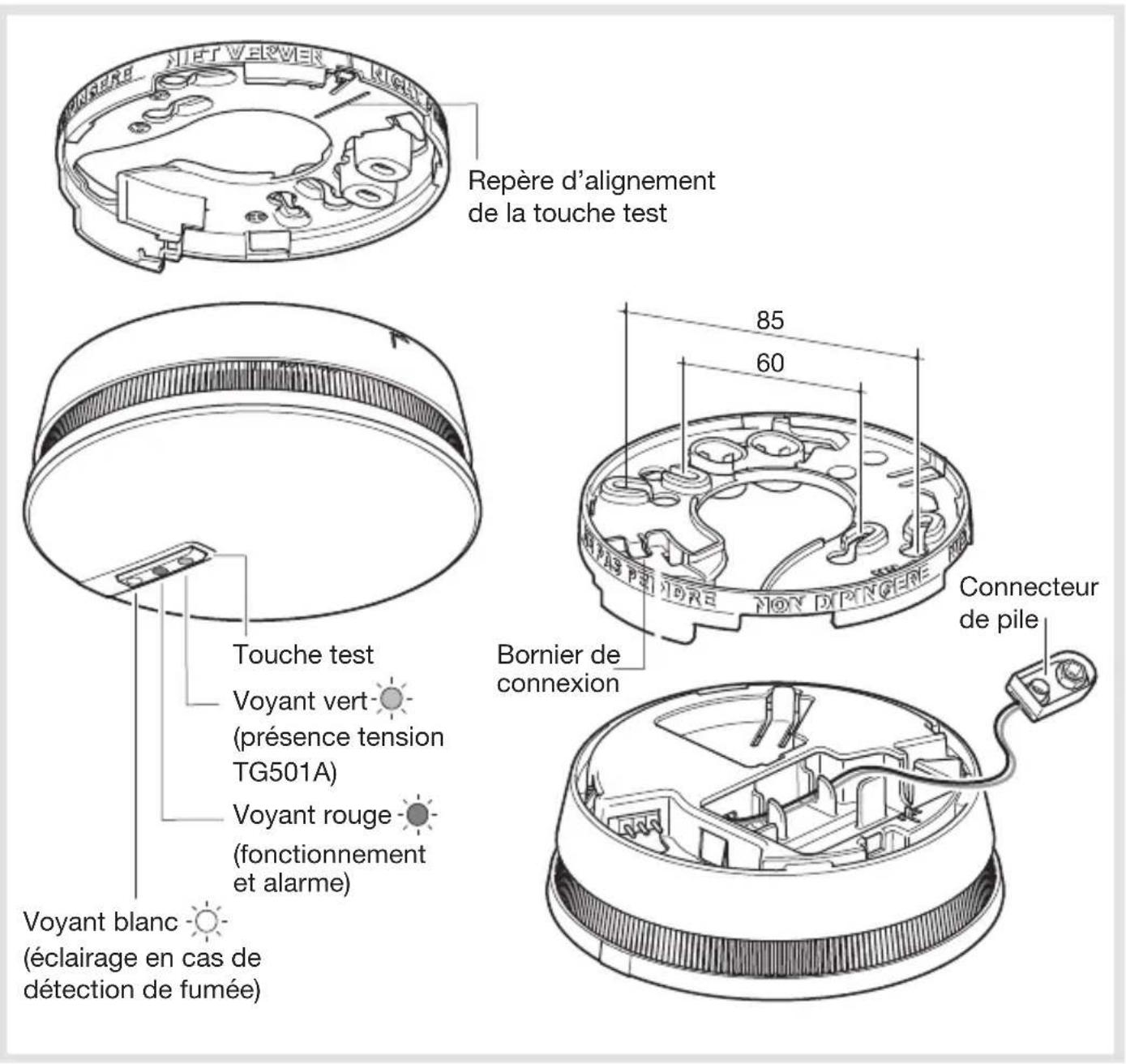

REPère d'alignement de la touche test 85 60 Connecteur de pile Touche test Voyant vert (présence tension TG501A) Voyant rouge (fonctionnement et alarme) Voyant blanc (éclairage en cas de détection de fumée)Alimentation
TG 500A / TG 500B
Connector la pile en respectant le sens de branchement. Le voyant rouge de signalisation clignote pendant 15 s puis ensuite 1 fois toutes les 10 s, indiquant un fonctionnement normal du détecteur.
TG 501A
Connector la pile en respectant le sens de branchement et raccorder le produit au secteur 230 V \~ sur les bornes L/N. Le voyant rouge de signalisation clignote pendant 15 s puis ensuite 1 fois toutes les 10 s, indiquant un fonctionnement normal du détecteur. Le voyant vert indique la présence secteur.
Pose du détecteur
Choix de l'emplacement
Le détecteur doit être placé :
- dans les pièces présentant un risque
• d'incendie (salles de séjour avec - cheminée, chambres d'enfants, greniers ou sous-sols habités...),
- de préférence au centre du plafond,
- à l'écart des bouches de ventilation qui risquent de disperser la fumée,
- à plus de 50 cm de tout obstacle (mur, cloison, poutre...),
- à chaque extrémité d'un couloir si sa longueur est supérieure à 10 m.
Si la fi xation sur un plafond horizontal est impossible, le fi xer :
- à plus de 50 cm du plafond et de tout angle de la pièce,
- éloigné de sources éventuelles de perturbations électriques (compteur électrique, coffret métallique, ballast électronique...),
- en cas de fi xation sur une paroi métallique : intercaler une cale en matériau non magnétique (bois ou plastique).
Le détecteur ne doit pas être placé :
- directement sur une surface métallique,
- à proximité (distance minimale 50 cm) d'un ballast électronique, transformateur basse tension, ampoules à économie d'énergie,
- dans des pièces trop poussiéreuses,
- dans une pièce où la température risque de descendre sous -10 °C ou monter au-dessus de +50 °C, entraînant un mauvais fonctionnement du détecteur,
- à moins de 1 m des bouches de chauffage, de refroidissement ou d'aération ; la fumée pourrait être dispersée,
- moins de 6 m d'une cheminée ou d'un poêle à bois où la fumée de combustion risque de provoquer une alarme intempestive,
- dans un local où les fumées de cuisson et la vapeur d'eau risqueraient de provoquer un déclenchement intempestif,
- dans un local où il y a risque de condensation ou d'humidité (proscrire salles de bains, buanderies...),
- au sommet d'un plafond ogival (en forme de A), une poche d'air à cet endroit risque d'empêcher la fumée d'atteindre le détecteur.
Fixation
Fixation sur boîte d'encastrement
Pour des boîtes de diamètre 60 mm, utiliser les trous de fi xations repérés 60. Pour des boîtes de diamètre 85 mm, utiliser les trous de fi xations repérés 85. Fixer le socle à l'aide de vis appropriées.
Fixation en saillie (Fig. A)
- Placer le socle à l'emplacement prévu puis marquer au crayon la position des 2 trous de fixation (repérés 60 ou 85).
- Percer à l'aide d'un foret de diamètre 5 mm.
- Fixer le socle à l'aide de chevilles et de vis appropriées.
Pour permettre l'entrée de câbles en saillie, détacher les 2 entretoises de fi xation et les intercaler entre le plafond et le socle en coiffant les 2 trous de fi xation choisis.

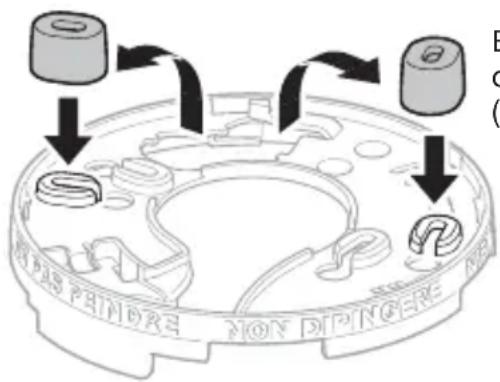

Verrouillage optionnel du détecteur sur le socle de fi xation (Fig. B)
Le verrouillage optionnel est conçu pour décourager la dépose non autorisée du détecteur. A l'aide d'une pince coupante, couper le téton de verrouillage.
L'ouverture ne sera désormais possible qu'à l'aide d'un tournevis à lame plate.
Aligner les 2 fl èches de repérage présentes sur le socle et les détecteurs puis verrouiller le en tournant dans le sens des aiguilles d'une montre.
Le détecteur ne peut pas être verrouillé sur son socle si la pile n'est pas dans son logement. Ne pas forcer.
A
Pose de plusieurs détecteurs en réseau
Il est possible d'interconnecter jusqu'à 40 détecteurs entre eux afi n de permettre le déclenchement de l'alarme sur l'ensemble des détecteurs de fumée de l'habitation.
- Après avoir fi xé le socle des détecteurs, déclipser le bornier de connexion.
- Puis réaliser le câblage suivant :
Pour un fi l de section de 1,5 mm ^2 ne pas dépasser une distance de 400 m.
- Reclipser le bornier de connexion sur le support.
- Verrouiller le détecteur sur son socle.
Ne raccorder entre eux que des détecteurs de même modèle.
Pour la mise en réseau de détecteurs TG501, une alimentation asymétrique est possible, prévoir dans ce cas une protection par coupe-circuit séparé.
Pour l'alimentation électrique et la transmission du signal du détecteur de fumée, un câble (NYM-0/3 x 1,5 mm ^2 ou NYM-4 x 1,5 mm ^2 avec fi I de terre) doit être posé séparément.
Test du détecteur
La sonnerie est atténuée lors d'un test manuel du détecteur de fumée néanmoins, il est conseillé de prévenir au préalable le voisinage et de prendre les précautions nécessaires pour éviter les risques de troubles auditifs.
Ne jamais se servir d'une fl amme nue pour tester le détecteur de fumée.
Test manuel
Appuyer (5 s environ) sur la touche test jusqu'au déclenchement de la sonnerie intégrée. Le détecteur provoque jusqu'au relâché de la touche test :
Détecteur à l'origine du test
Autres détecteurs
interconnectés
fi lairement
 | Clignote rapidement | Clignote rapidement |
 | Clignote toutes les secondes | Eclairage d’un halo de secours pendant 1 sec. |
 | 1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 1 sec. de pause | 1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 2 sec. de pause |
Test de détection
Pulvériser à travers les fentes à environs 10 cm de la tête de détection avec une bombe test pendant 1 à 2 s.
Lorsqu'un test manuel a été effectué moins de 5 minutes avant l'utilisation de la bombe test, le détecteur émet dans les 10 secondes qui suivent une série de signaux acoustiques de plus en plus rapprochés jusqu'au déclenchement qui intervient dans un temps de 12 à 22 secondes.
Si la série de bip ne s'enclenche pas, la concentration de fumée dans la tête de détection n'est pas suffi sante, pulvériser à nouveau à l'aide de la bombe test.
Le test manuel est à réaliser au moins une fois par mois et notamment après une longue absence.
Inhibition volontaire du détecteur
Il est possible de désactiver le détecteur pour une durée de 15 min. :
- en prévention d'activités pouvant générer de la fumée (balayage d'une pièce poussiéreuse, ramonage d'une cheminé...) et donc des déclenchements intempestifs,
- pour arrêter l'alarme en cas de détection de fumée non dangereuse.
Pour ce faire, appuyer sur la touche test jusqu'au 1 ^er bip ou jusqu'à ce que le détecteur arrête sa sonnerie intégrée. Le voyant de signalisation d'état du détecteur clignote alors toutes les 2 s.
Au bout de ces 15 min. ou après un test manuel, le détecteur redevient automatiquement opérationnel, le voyant de signalisation d'état du détecteur clignote toutes les 10 s.
Pendant ces 15 minutes le détecteur ne pourra reconnaître aucune fumée, ni générer d'alarme.
Dans le cas d'une pose en réseau et d'une détection de fumée non dangereuse, il est obligatoire d'inhiber le détecteur à l'origine de la détection (led rouge clignotante) pour arrêter la sonnerie.
Signalisation des anomalies
Anomalie d'alimentation :
Détecteur à l'origine de l'anomalie
 | TG 500A/TG 500B1 clignotement toutes les 5 sec. | TG 501A- |
 | 2 bips rapides toutes les 60 sec. | |
A l'apparition de l'anomalie d'alimentation, le détecteur continue à fonctionner parfaitement pendant 30 jours. Il est conseillé de remplacer la pile dès que possible.
Si la signalisation sonore du défaut d'alimentation apparaît à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip. Vous disposez ainsi de ce laps de temps pour remplacer la pile.
Anomalie de tête de détection encrassée :
Détecteur à l'origine de l'anomalie
 | TG 500A/TG 500B8 clignotements toutes les 8 sec. | TG 501A- |
 | 8 bips rapides toutes les 58 sec. | |
Si la signalisation sonore de l'anomalie de tête de détection encrassée apparaît à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
Vous disposez ainsi de ce laps de temps pour nettoyer le détecteur.
Maintenance
Entretien de la tête de détection
L'entretien régulier du détecteur est d'une importance essentielle.
Les fentes de la tête de détection doivent être dépoussiérées à l'aide d'un aspirateur au moins une fois par an ou à chaque signalisation de tête de détection encrassée (cf. Signalisation des anomalies).
Si la signalisation de tête de détection encrassée persiste après dépoussiérage, remplacer le détecteur.
Les détecteurs de fumée ne doivent en aucun cas être utilisés pendant plus de 10 ans. Le détecteur de fumée ne contient aucun matériau radioactif, en cas de mise au rebut, vous êtes priés de jeter le détecteur dans les poubelles prévues à cet effet.
Changement de l'alimentation
A. Si l'ouverture optionnelle du détecteur n'est pas verrouillée :
- Dégager le détecteur de son socle en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au clic de déverrouillage.
- Remplacer la pile usagée.
- Verrouiller le détecteur sur son socle.
- Procéder à un test (cf. Test du détecteur).
B. Si l'ouverture optionnelle du détecteur est verrouillée (cf. Fixation) :
- Introduire un tournevis plat dans l'encoche.
- Dégager le détecteur de son socle en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au clic de déverrouillage.
- Remplacer la pile usagée.
- Verrouiller le détecteur sur son socle.
- Procéder à un test (cf. Test du détecteur).
Danger d'explosion si la batterie n'est pas correctement remplacée. A remplacer uniquement par un modèle identique ou équivalent.
Il est impératif de remplacer la pile fournie par une pile alcaline du même type (9 V, 6LR61).
Déposer la pile usagée dans les lieux prévus pour le recyclage.
En cas de travaux
Il est interdit de peindre le détecteur.
Si des travaux sont nécessaires après la pose, le couvrir complètement à l'aide de la protection plastifi ée fournie. Ne pas oublier de retirer la protection plastifi ée à la fin des travaux.
Le fonctionnement du détecteur de fumée n'est pas possible en association avec un dispositif d'arrosage.
Garantie
24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.
Se préparer à l'incendie
- Prévoyez un itinéraire d'évacuation.
- Préparez un plan d'évacuation pour toutes les pièces.
- C'est au sol qu'il y a le moins de fumée : sortez en rampant.
- Au retentissement de l'alarme, réveillez tout le monde.
- Prévoyez un point de rassemblement à l'extérieur de l'habitation.
- Evitez toute entrée inutile dans l'habitation en feu.
- Appelez les pompiers.
Résumé des réactions et des signalisations de votre détecteur
Fonctionnement normal
Tous vos détecteurs
1 clignotement toutes les 10 sec.
Détection de fumée (1)
Détecteur à l'origine de la détection de fumée
Autres détecteurs interconnectés fi lairement
(1) Réactions jusqu'à la dissipation de la fumée
Test du détecteur (2)
Détecteur à l'origine du test
Autres détecteurs interconnectés fi lairement
Clignote rapidement
Clignote toutes les secondes
1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 1 sec. de pause
Clignote rapidement
Eclairage d'un halo de secours pendant 1 sec.
1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 2 sec. de pause
(2) Réactions suite à un appui supérieur à 5 s sur la touche test et jusqu'au relâché de cette touche
de votre détecteur
Il est possible de désactiver le détecteur pour une durée de 15 min. :
- en prévention d'activités pouvant générer de la fumée (balayage d'une pièce poussiéreuse, ramonage d'une cheminé...) et donc des déclenchements intempestifs,
- pour arrêter l'alarme en cas de détection de fumée non dangereuse.
Pour ce faire: appuyer sur la touche test jusqu'au 1 ^er bip ou jusqu'à ce que le détecteur arrête sa sonnerie intégrée. Le voyant de signalisation d'état du détecteur clignote alors toutes les 2 sec.
Pendant ces 15 min. le détecteur ne pourra reconnaître aucune fumée, ni générer d'alarme.
Au bout de ces 15 min. ou après un test manuel, le détecteur redevient automatiquement opérationnel, le voyant de signalisation d'état du détecteur clignote toutes les 10 s.
Signalisation des anomalies Inhibition volontà
Signalisation de l'anomalie d'alimentation
| Détecteur à l’origine de l’anomalie | ||
 | TG 500A/TG 500B1 clignotement toutes les 5 sec. | TG 501A- |
 | 2 bips rapides toutes les 60 sec. | |
Signalisation de l'anomalie de tête de détection encrassée
| Détecteur à l’origine de l’anomalie | ||
 | TG 500A/TG 500B8 clignotements toutes les 8 sec. | TG 501A- |
 | 8 bips rapides toutes les 58 sec. | |
Grâce à une cellule crépusculaire, la signalisation sonore des anomalies d'alimentation et de tête de détection encrassée est inhibée pendant la nuit et différée de 12 h au maximum.
Si la signalisation sonore du défaut d'alimentation ou de tête de détection encrassée apparaît à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au 1 ^er bip. Vous disposez ainsi de ce laps de temps pour faire intervenir votre installateur.
Spécifi cations techniques
- Type de détection : détecteur optique de fumée
• Couverture moyenne : 50 m ^2 - Usage : intérieur
- Alimentation :
- TG 500A / TG 500B :
- pile alcaline 9 V type 6LR61 ; durée de vie 4 ans environ
- pile Lithium 9 V type U9VL-J-P ; durée de vie 10 ans environ
- TG 501A :
- 230 V \~
- pile alcaline 9 V type 6LR61 ; durée de vie 10 ans environ
- Signalisation :
- de l'état du détecteur,
- des déclenchements,
-
des anomalies : voyant rouge
-
Eclairage d'un halo de secours en cas de détection : voyant blanc
- Sonnerie intégrée en cas de détection : de 85 dB à 3 m
-
Sonnerie intégrée :
-
en cas de test,
- de signalisation,
-
d'une anomalie : 73 dB à 3 m
-
Interconnexion fi laire : 40 détecteurs max.
- Longueur du câble : 400 m max.
- Diamètre du câble : 1,5 mm² max.
- Température de fonctionnement : - 10 °C à + 55 °C
- Température de stockage : - 10 °C à + 60 °C
- Indice de protection : IP32
- Dimensions (D x H) : 125 mm x 48 mm
- Poids : 210 g
• Normes : DIN EN 14604 : 2005
Document non contractuel, soumis à modifi cations sans préavis.
Le détecteur de fumée TG500A/B est conforme aux exigences du règlement (UE) N° 305/2011 et à l'ensemble des caractéristiques essentielles de la norme harmonisée EN 14604 (2005).
La déclaration de performance du TG500A/B est disponible en téléchargement sur le site internet local de la marque hager.
Le détecteur de fumée TG501A est conforme aux exigences du règlement (UE) N° 305/2011 et à l'ensemble des caractéristiques essentielles de la norme harmonisée EN 14604 (2005). La déclaration de performance du TG501A est disponible en téléchargement sur le site internet local de la marque hager.
Inhaltsverzeichnis
132 Boulevard d'Europe
BP 78
