Produkttyp	Optischer Rauchmelder
Abdeckung	50 m²
Abmessungen (D x H)	125 mm x 48 mm
Gewicht	210 g
Stromversorgung	Alkaline-Batterie 9 V Typ 6LR61 (Lebensdauer 4 Jahre) oder Lithium-Batterie 9 V Typ U9VL-J-P (Lebensdauer 10 Jahre)
Visuelle Signalisierung	Rote LED (Zustand, Auslösungen, Störungen), weiße LED (Notlicht-Halo)
Schallpegel	85 dB in 3 m bei Erkennung, 73 dB in 3 m bei Test/Störung
Kabelgebundene Vernetzung	Bis zu 40 Melder, Kabel max. 400 m, Querschnitt 1,5 mm²
Betriebstemperatur	-10 °C bis +55 °C
Schutzart	IP32
Normen	EN 14604:2005
Garantie	24 Monate
Hauptfunktionen	Optische Raucherkennung, manueller Test, freiwillige Stummschaltung 15 Min., kabelgebundenes Netzwerk, Notbeleuchtung
Wartung und Reinigung	Jährliches Absaugen der Schlitze, nicht übermalen, max. Lebensdauer 10 Jahre
Sicherheit	Keine offene Flamme zum Testen verwenden, Kondensation und Staub vermeiden
Montage und Platzierung	In der Mitte der Decke, mindestens 50 cm von Hindernissen entfernt, fern von Lüftungsöffnungen

Häufig gestellte Fragen - TG500B HAGER

Wie teste ich den Rauchmelder TG500B?

Drücken Sie die Testtaste etwa 5 Sekunden lang, bis der eingebaute Summer ertönt. Lassen Sie die Taste los. Der Melder gibt einen intermittierenden Alarmton (73 dB in 3 m) ab und die rote LED blinkt schnell. Führen Sie diesen Test mindestens einmal im Monat durch.

Was tun bei Fehlalarm des Melders?

Wenn der Alarm durch nicht gefährlichen Rauch (Kochen, Dampf) ausgelöst wird, schalten Sie den Melder stumm, indem Sie die Testtaste bis zum ersten Piepton drücken. Der Melder wird für 15 Minuten deaktiviert und kehrt dann automatisch in den Normalmodus zurück.

Wie schalte ich den Melder vorübergehend stumm?

Drücken Sie die Testtaste bis zum ersten Piepton (oder bis der Alarmton aufhört). Die rote LED blinkt alle 2 Sekunden. Der Melder bleibt für 15 Minuten inaktiv. Um ihn vorher zu reaktivieren, führen Sie einen manuellen Test durch.

Wann muss die Batterie des TG500B ersetzt werden?

Ersetzen Sie die Batterie, sobald der Melder 1 Blink alle 5 Sekunden (Stromversorgungsstörung) anzeigt. Sie haben nach dem ersten Signal 30 Tage Betriebszeit. Verwenden Sie eine Alkaline-Batterie 9 V Typ 6LR61 oder eine Lithium-Batterie 9 V Typ U9VL-J-P.

Wie reinige ich den Rauchmelder?

Stauben Sie die Schlitze des Detektionskopfes mindestens einmal jährlich oder sobald der Melder eine verschmutzte Kammer meldet (8 Blinks alle 8 Sekunden) mit einem Staubsauger ab. Wenn das Problem bestehen bleibt, ersetzen Sie den Melder.

Wie lange ist die Lebensdauer des TG500B?

Der Rauchmelder muss nach maximal 10 Jahren ersetzt werden. Er enthält kein radioaktives Material; entsorgen Sie ihn in den dafür vorgesehenen Abfallbehältern.

Können mehrere TG500B-Melder miteinander vernetzt werden?

Ja, Sie können bis zu 40 Melder kabelgebunden vernetzen (Kabel 1,5 mm², max. Länge 400 m). Im Erkennungsfall lösen alle Melder im Netzwerk ihren Alarm aus. Verwenden Sie nur Melder desselben Modells.

Was bedeuten die Blinksignale der roten LED?

Normalbetrieb: 1 Blink alle 10 Sekunden. Raucherkennung: schnelles Blinken. Stromversorgungsstörung: 1 Blink alle 5 Sekunden. Verschmutzte Kammer: 8 Blinks alle 8 Sekunden. Stummschaltung: 1 Blink alle 2 Sekunden.

Wo installiere ich den Rauchmelder TG500B?

Installieren Sie ihn in der Mitte der Decke, mindestens 50 cm von Wänden und Hindernissen entfernt, fern von Lüftungsöffnungen, mehr als 6 m von einem Kamin entfernt, und in Risikoräumen (Wohnzimmer, Schlafzimmer, Flure). Vermeiden Sie Badezimmer, Waschküchen und sehr staubige Bereiche.

Was tun bei Rauchalarm?

Bleiben Sie ruhig. Folgen Sie Ihrem Evakuierungsplan: kriechen Sie am Boden (weniger Rauch), wecken Sie die Bewohner, versammeln Sie sich draußen am vereinbarten Treffpunkt und rufen Sie die Feuerwehr. Gehen Sie nicht zurück in das brennende Gebäude.

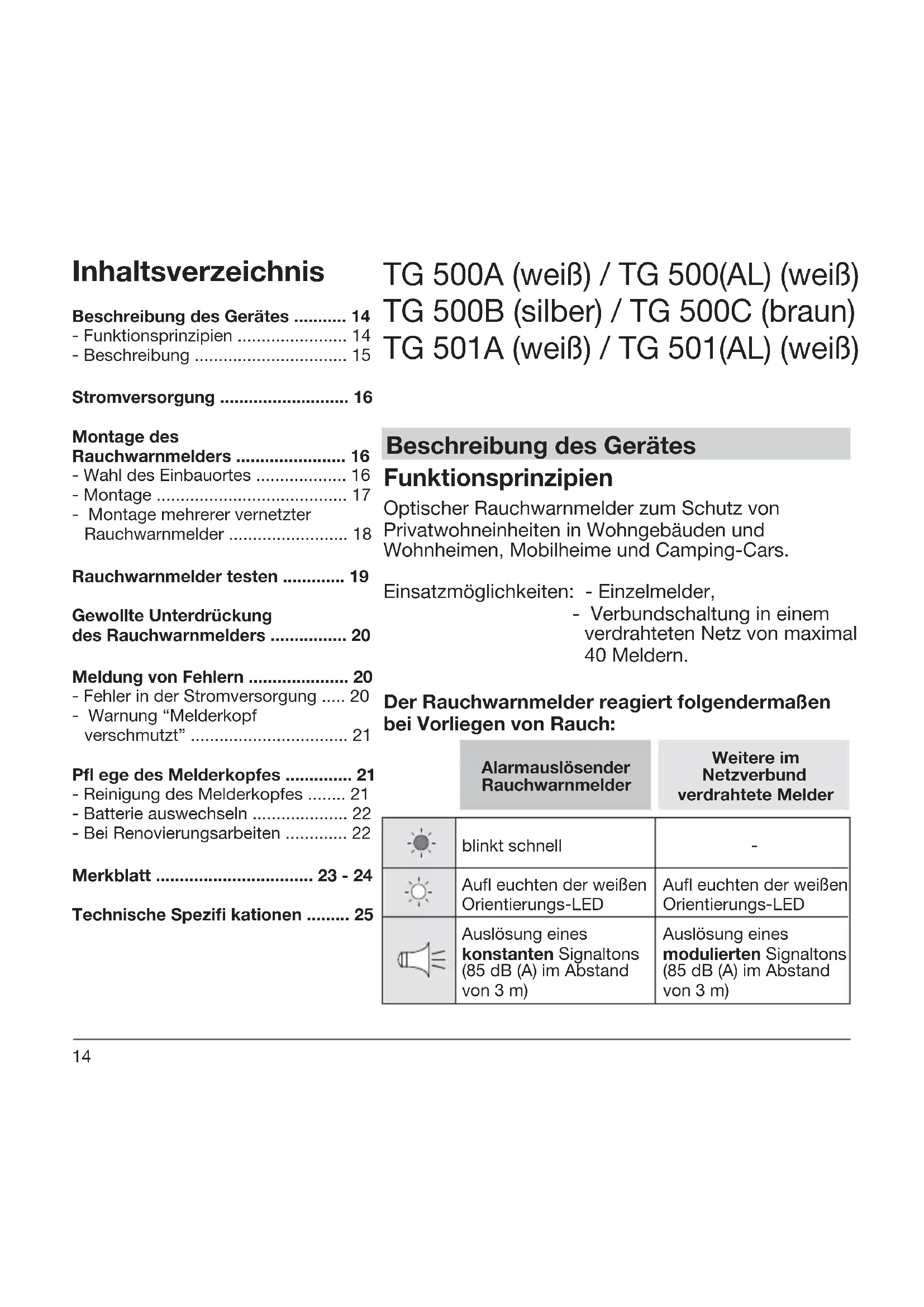

BEDIENUNGSANLEITUNG TG500B HAGER

Beschreibung des Gerätes ..... 14

- Funktionsprinzipien 14

- Beschreibung 15

Stromversorgung 16

Montage des

Rauchwarnmelders 16

- Wahl des Einbauortes ...... 16

- Montage 17

- Montage mehrerer vernetzter Rauchwarnmelder 18

Rauchwarnmelder testen ...... 19

Gewollte Unterdrückung des Rauchwarnmelders ...... 20

Meldung von Fehlern 20

- Fehler in der Stromversorgung ..... 20

- Warnung "Melderkopf verschmutzt" 21

Pfl ege des Melderkopfes ...... 21

- Reinigung des Melderkopfes ..... 21

- Batterie auswechseln 22

- Bei Renovierungsarbeiten ...... 22

Merkblatt 23 - 24

Technische Spezifi kationen ...... 25

TG 500A (weiß) / TG 500(AL) (weiß)

TG 500B (silber) / TG 500C (braun)

TG 501A (weiß) / TG 501(AL) (weiß)

Beschreibung des Gerätes

Funktionsprinzipien

Optischer Rauchwarnmelder zum Schutz von Privatwohneinheiten in Wohngebäuden und Wohnheimen, Mobilheime und Camping-Cars.

Einsatzmöglichkeiten: - Einzelmelder,

- Verbundschaltung in einem verdrahteten Netz von maximal 40 Meldern.

Der Rauchwarnmelder reagiert folgendermaßen bei Vorliegen von Rauch:

	Alarmauslösender Rauchwarnmelder	Weitere im Netzverbund verdrahtete Melder
[WKBW]	blinkt schnell	-
	Aufl euchten der weißen Orientierungs-LED	Aufl euchten der weißen Orientierungs-LED
	Auslösung eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)	Auslösung eines modulierten Signaltons (85 dB (A) im Abstand von 3 m)

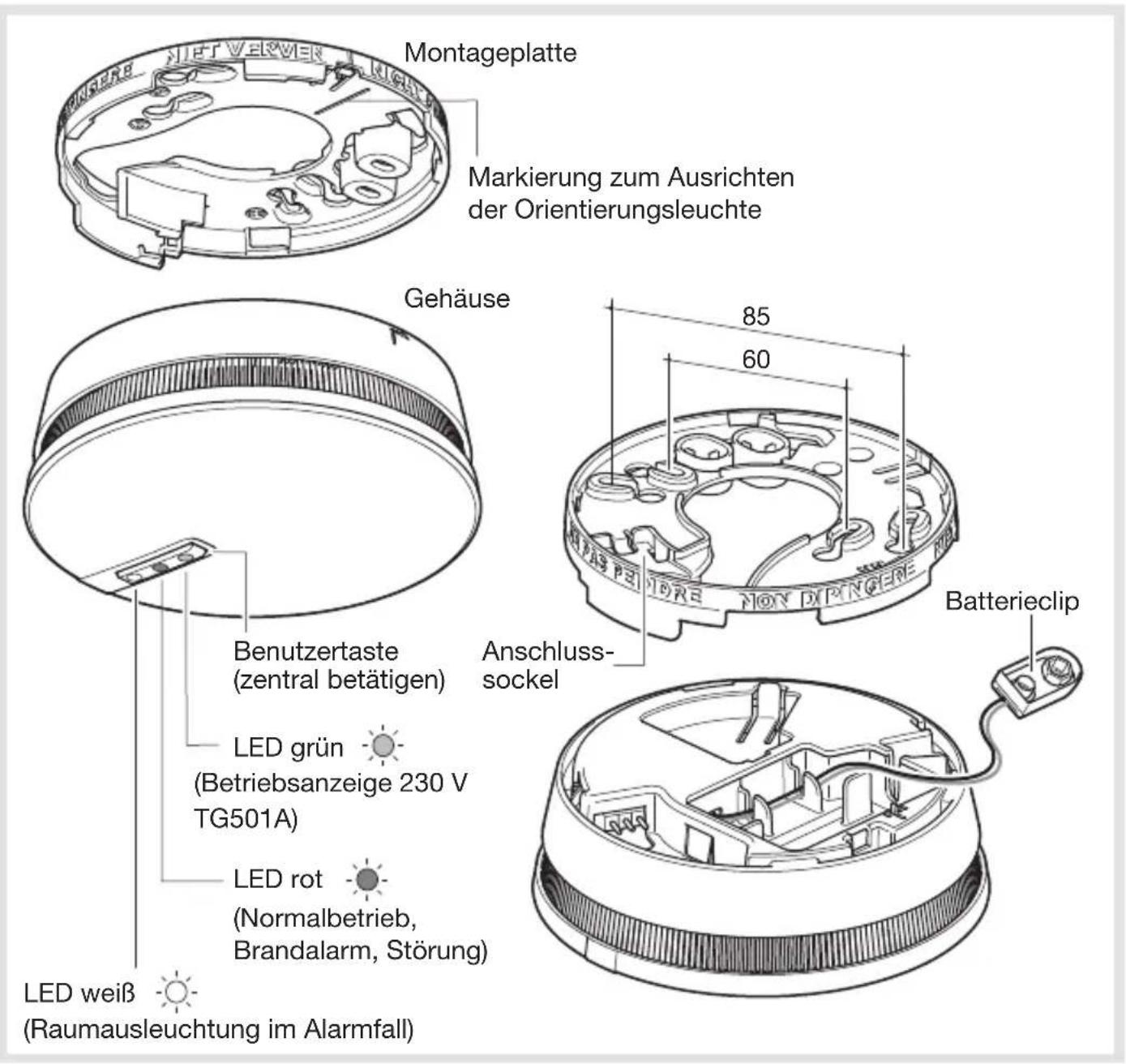

Beschreibung

Montageplatte Markierung zum Ausrichten der Orientierungsleuchte Gehäuse Benutzertaste (zentral betätigen) LED grün (Betriebsanzeige 230 V TG501A) LED rot (Normalbetrieb, Brandalarm, Störung) LED weiß (Raumausleuchtung im Alarmfall) Anschluss- sockel 85 60 Batterieclip

Stromversorgung

TG 500A / TG 500(AL) / TG 500B TG 500C

Batterie anschließen; Polung beachten. Die rote Rauchmeldeleuchte blinkt 15 Sekunden lang und anschließend einmal alle 10 Sekunden, wodurch sie den Normalbetrieb des Melders signalisiert.

TG 501A / TG 501(AL)

Batterie anschließen; Polung beachten und Melder an 230 V Netz gemäß Anschlussplan an (L/N) anschliessen. Die rote Rauchmelde-LED blinkt 15 Sek. lang und anschließend einmal alle 10 Sek., wodurch der Normalbetrieb des Melders signalisiert wird. Die grüne Kontroll-LED signalisiert den Netzbetrieb.

Montage des Rauchwarnmelders

Wahl des Einbauortes

Der Rauchwarnmelder ist folgendermaßen zu platzieren:

• in Räumen mit Brandgefahr (Wohnzimmer mit Kamin, Kinderzimmer, ausgebaute Dach- bzw. Kellerräume usw.),
  • vorzugsweise zentral an der Decke,
• abseits von Belüftungsauslässen, die den Rauch möglicherweise wegleiten könnten,
• über 50 cm von Hindernissen aller Art entfernt (Wand, Trennwand, Balken o. ä.),
• bei Fluren in über 10 m Länge jeweils ein Melder an beiden Enden.

Ist eine horizontale Anbringung an der Decke nicht möglich, ist der Melder folgendermaßen zu montieren:

• über 50 cm von Decken und Winkeln des Raumes entfernt,
• abseits von etwaigen elektrischen Störsignalen (Stromzähler, Metallschrank, EVG usw.),
• bei Montage an einer metallischen Wand, oder auf Hohlräumen, bzw. Rohrleitungen: Melder mit einer Platte aus nichtmetalli schem Material (Holz oder Kunststoff) hinterlegen.

Folgende Einbauorte sind zu vermeiden:

• Direktmontage an einer metallischen Oberfl äche,
• in der Nähe (Mindestabstand 50 cm) von EVG, Niedervolttrafo, Energiesparlampen
• in Räumen mit sehr hohem Staubaufkommen,
• in Räumen, in denen Temperaturen unter -10^ bzw. über +55^ erreicht werden; diese Temperaturen können die Funktionstüchtigkeit des Rauchwarnmelders beeinträchtigen,
• in weniger als 1 m Abstand von Heizluftauslässen, Klimaanlagen- oder Belüftungsauslässen, da der Rauch hierdurch verteilt werden könnte,
• in weniger als 6 m Entfernung von einem Kamin oder einem Holzofen, da der Verbrennungsrauch ungewünschten Alarm auslösen könnte,
• in Räumen, in denen Rauch vom Kochen oder Wasserdampf ungewünschten Alarm auslösen könnte,
• in Räumen mit Kondenswasserbildung oder Feuchtigkeit (ungeeignet für Badezimmer, Waschküchen usw.),
• im obersten Punkt von Spitzbogendecke (A-förmige Decke), da sich an dieser Stelle eine Luftblase bilden könnte, die den Rauch daran hindert, bis zum Melder vorzudringen.

Montage

Montage auf Unterputzdose

Für Unterputzdosen, Durchmesser 60 mm, sind die Befestigungslöcher mit der Pos.-Nr. 60 zu verwenden. Für Unterputzdosen, Durchmesser 85 mm, sind die Befestigungslöcher mit der Pos.-Nr. 85 zu verwenden. Sockel mit Hilfe geeigneter Schrauben anbringen.

Aufputzmontage (Abb. A)

• Montageplatte am geplanten Einbauort anhalten und Befestigungslöcher mit Bleistift anzeichnen (Abbildung, Pos. 60 bzw. 85).
• Löcher mit einem 5 mm Bohrer bohren.
• Montageplatte mit Hilfe geeigneter Dübel und Schrauben anbringen.

Um eine Durchführung für Aufputz-kabel zu "schaffen" sind die Befestigungs-Distanzstücke zu entfernen und gemäß Abb. A auf die Montageplatte aufzustecken; Montageplatte über den Befestigungslöchern positionieren.

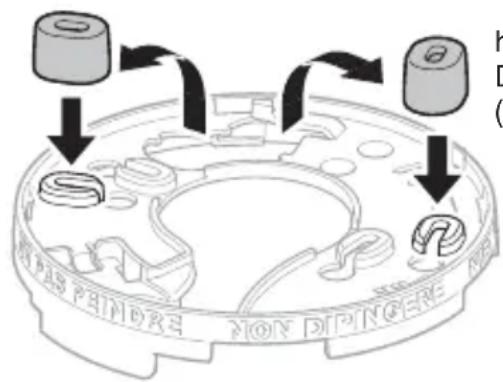

Option: Entnahmeschutz zum Verriegeln des Rauchwarnmelders an der Montageplatte (Abb. B)

Der Entnahmeschutz dient dazu, eine unbefugte Demontage des Rauchwarnmelders zu vereiteln. Aktivierung: Verriegelungspin mit einem Seitenschneider abknipsen.

Die Verriegelung lässt sich jetzt nur noch mit einem Schlitz-schraubendreher öffnen.

Die an Montageplatte und Rauchwarnmelder vorhandenen Markierungs-pfeile zueinander ausrichten und durch Drehen im Uhrzeigersinn in die Montageplatte einrasten.

Der Rauchwarnmelder lässt sich nicht in die Montageplatte einrasten, so lange er nicht mit einer Batterie bestückt ist. Ohne übermäßigen Kraftaufwand vorgehen.

A

PENDE NON DIPINGE h D ( )

heraustrennbare Distanzstücke (11 mm)

B

B N N N N

Montage mehrerer vernetzter Rauchwarnmelder

Es können bis zu 40 Rauchwarnmelder miteinander vernetzt werden, um Rauchalarm über sämtliche Rauchwarnmelder der Wohneinheit auszulösen.

1. Nach Installation der Montageplatte Anschlussockel herausnehmen.
2. Folgendermaßen verdrahten:

Bei Einsatz von Signalkabel mit max. 1,5 mm ^2
Querschnitt darf die Gesamtleitungslänge von 400 m nicht überschritten werden.

1. Anschlusssockel wieder in die Halterung hineinschieben.
2. Rauchwarnmelder in Montageplatte einrasten.

Nur baugleiche Rauchwarnmelder miteinander vernetzen.

Hinweis für Vernetzung TG501: Anschluss ungleicher Phasen möglich, dabei seperate Absicherung notwendig.

Für die Energieversorgung und die Signalweiterleitung der netzbetriebenen Rauchwarnmelder muss eine separate Leitung (NYM-0/ 3 x 1,5 mm ^2 ) oder (NYM- 4 x 1,5 mm ^2 mit Schutzleiter) gelegt werden.

Rauchwarnmelder testen

Beim manuellen Test des Rauchwarnmelders ertönt ein gedämpfter Signalton; dennoch empfi ehlt es sich, die Nachbarschaft vorab zu benachrichtigen und die gebotenen Vorkehrungen gegen Gehörschädigungen zu ergreifen.

Niemals eine offene Flamme o. ä. zum Testen des Rauchwarnmelders verwenden.

Manueller Test

Benutzertaste >5 Sekunden lang drücken, bis der Testton ertönt. Bis zum Loslassen der Benutzertaste signalisiert der Rauchwarnmelder wie folgt:

Rauchwarnmelder, der getestet wird

Weitere im Netzverbund verdrahtete Melder

	blinkt schnell	blinkt schnell
	blinkt 1x pro Sekunde	Aufl euchten der weißen Orientierungs-LED, ca. 1 Sekunde
	1 Sek. anhaltender Signalton (73 dB (A) im Abstand von 3 m), gefolgt von 1 Sek. Pause	1 Sek. anhaltender Signalton (73 dB (A) im Abstand von 3 m), gefolgt von 2 Sek. Pause

Der manuelle Test ist mindestens einmal monatlich und insbesondere nach längerer Abwesenheit durchzuführen.

Rauchmeldefunktions-Test:

Die Öffnungsschlitze des Detektionskopfes etwa 1 bis 2 Sekunden aus mindestens 10 cm Entfernung mit Testspray besprühen.

Falls bis max. 5 Minuten vor Einsatz des Testsprays ein manueller Test ausgelöst wurde, reagiert der Melder innerhalb von 10 Sekunden mit einer Reihe akustischer Signale, welche immer rascher aufeinander folgen. Der Melder löst dann 12 bis 22 Sekunden nach der Detektion den Alarm aus.

Sollten keine akustischen Signale abgegeben werden, ist die Rauchkonzentration im Detektionskopf zu gering. Sprühen Sie nochmals Testspray ein.

Gewollte Unterdrückung des Melders

Der Rauchwarnmelder lässt sich für 15 Minuten deaktivieren:

• vorbeugend bei rauch-staubverursachenden Tätigkeiten (Fegen eines staubigen Raums, Schornsteinfegen usw.), zur Unterdrückung von einem ungewollten Alarm,
• zum Abstellen des Alarms bei aufgespürter ungefährlicher Rauchentwicklung.

Hierzu die Benutzertaste gedrückt halten, bis der erste Signalton ertönt und dieser wieder verstummt. Die Zustandsmeldeleuchte des Rauchwarnmelders blinkt jetzt alle 2 Sekunden.

Nach Ablauf der 15-minütigen Unterdrückung oder nach einem manuellen Test setzt sich der Rauchwarnmelder automatisch wieder in Betrieb; die Zustandsmeldeleuchte blinkt wieder alle 10 Sekunden.

Im Verlauf der 15-minütigen Unterdrückung kann der Rauchwarnmelder weder Rauch aufspüren noch Alarm auslösen.

Wird bei vernetzten Meldern ein "unkritischer" Alarm ausgelöst, kann dieser nur an dem Melder, der ausgelöst hat, zurückgestellt werden.

Signalisierung: LED rot blinkt, Summer aktiviert. Benutzertaste 1x bis Signalton betätigen. Störquelle beseitigen!

Meldung von Fehlern

Fehler in der Stromversorgung:

Fehlerverursachender Rauchwarnmelder

	TG 500A/TG 500(AL)/TG 500B/ TG 500C1x Blinken alle5 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	2 kurz aufeinanderfolgende Signaltöne alle 60 Sek.

Ab dem Auftreten des Stromversorgungsfehlers ist die Funktion des Rauchwarnmelders noch für min. 30 Tage gewährleistet. Es empfi ehlt sich trotzdem, die Batterie schnellstmöglich zu wechseln.

Tritt die akustische Fehlermeldung “Batteriewechsel” zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken. Ihren Installateur sollten Sie umgehend informieren.

Warnung "Melderkopf verschmutzt":

Fehlerverursachender Rauchwarnmelder

	TG 500A/TG 500(AL)/TG 500B/ TG 500C8-maliges Blinken alle8 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	8 kurz aufeinanderfolgende Signaltöne alle 58 Sek.

Tritt die akustische Fehlermeldung "Melderkopf verschmutzt" zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken. Ihren Installateur sollten Sie umgehend informieren.

Pfl ege des Melderkopfes

Reinigung des Melderkopfes

Der Melder sollte regelmäßig gereinigt werden. Die Schlitze des Melderkopfes sind mindestens einmal jährlich bzw. bei jeder Fehlermeldung mit dem Staubsauger abzusaugen; dabei ist auch der Melderkopf zu reinigen (siehe Fehlermeldungen). Hält die Fehlermeldung "Melderkopf verschmutzt" trotz Abstauben an, ist der Rauchwarnmelder auszuwechseln.

Verwenden Sie einen Rauchwarnmelder nicht länger als 10 Jahre. Der Rauchwarnmelder enthält kein radioaktives Material; bei Verschrottung sind die Rauchwarnmelder in für diese Abfallkategorie vorgesehene Müllbehälter zu geben.

Batterie auswechseln

A. Falls die Entnahmeschutz des Rauchwarnmelders nicht aktiviert ist:
- Rauchwarnmelder entgegen dem Uhrzeigersinn von der Montageplatte drehen, bis die Rastvorrichtung klickt und aufspringt.
- Verbrauchte Batterie auswechseln.
- Rauchwarnmelder wieder in Montageplatte einrasten.
- Test (siehe "Rauchwarnmelder testen") durchführen.
B. Falls der Entnahmeschutz des Rauchwarnmelders (Abb. B) aktiviert ist:
- Schlitzschraubendreher in die Einbuchtung einführen.
- Rauchwarnmelder entgegen dem Uhrzeigersinn von der Montageplatte drehen, bis die Rastvorrichtung klickt und aufspringt.
- Verbrauchte Batterie auswechseln.
- Rauchwarnmelder wieder in Montageplatte einrasten.
- Test (siehe "Rauchwarnmelder testen") durchführen.

Explosionsgefahr, wenn der Akku nicht korrekt ersetzt wird. Nur durch ein identisches oder gleichwertiges Modell ersetzen.

Die verbrauchte Batterie ist gegen eine Batterie gleichen Typs (9 V, 6LR61)

auszutauschen (siehe "Technische Spezifi kation").

Verbrauchte Batterien dem Batterie-Recycling zuführen.

Bei

Renovierungsarbeiten

Das Anstreichen des Rauchwarnmelders ist nicht zulässig.

Sollten nach dem Einbau Renovierungsarbeiten erforderlich werden, ist der Rauchwarnmelder vollständig mit der mitgelieferten Kunststoffschutzkappe abzudecken. Nicht vergessen, die Kunststoffschutzkappe nach beendeter Renovierung wieder abzunehmen.

Verwendung nur im Privatbereich oder wohnähnlichen Bereich nach DIN 14676. Dient nicht zum Einsatz in eine BMA nach DIN 14675.

Garantie

24 Monate gegen Material- und Fabrikationsfehler, ab Fertigungsdatum. Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung durch unsere Abteilung Qualitätsprüfung kein Fehler infolge unsachgemäßen Einbaus und/ oder kunstregelwidriger Anwendung festgestellt wurde. Etwaige Anmerkungen zur Erläuterung des Fehlers sind dem Gerät beizufügen.

Verhalten im Brandfall

Ruhe bewahren

1. Brand melden

Feuerwehr verständigen

WER meldet ?

WAS brennt ?

WO brennt es ?

2. In Sicherheit bringen

Gefährdete Personen mitnehmen

Türen schließen

Gekennzeichneten

Fluchtwegen folgen

Keinen Aufzug benutzen

Auf Anweisungen achten

3. Löschversuch unternehmen

Feuerlöscher benutzen

Meldefunktionen Ihres Rauchwarnmelders

Normalbetrieb

Alle Rauchwarnmelder
	1x kurzes Blinken alle 10 Sek.

Rauchmeldung (1)

	Alarmauslösender Rauchwarnmelder	Weitere im Netzverbund verdrahtete Melder
	blinkt schnell	-
	Aufl euchten der weißen Orientierungs-LED	Aufl euchten der weißen Orientierungs-LED
	Auslösung eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)	Auslösung eines modulierten Signaltons (85 dB (A) im Abstand von 3 m)

(1) Reaktionen bis zum Abklingen des Rauchs

Rauchwarnmelder-Test (2)

	Alarmauslösender Rauchwarnmelder	Weitere im Netzverbund verdrahtete Melder
	blinkt schnell	blinkt schnell
	blinkt 1x pro Sek.	Aufl euchten der weißen Orientierungs-LED, ca. 1 Sek
	1 Sek. anhaltender Signalton (73 dB (A) im Abstand von 3 m), gefolgt von 1 Sek. Pause	1 Sek. anhaltender Signalton (73 dB (A) im Abstand von 3 m), gefolgt von 2 Sek. Pause

(2) Reaktionen nach Betätigung der Benutzertaste >5 Sek. bis zum Loslassen der Benutzertaste

Unterdrückung des Rauchwarnmelders

Der Rauchwarnmelder lässt sich für 15 Minuten deaktivieren:

• vorbeugend bei rauchstaubverursachenden Tätigkeiten (Fegen eines staubigen Raums, Schornsteinfegen usw.), zur Unterdrückung von ungewolltem Alarm,
• zum Abstellen des Alarms bei aufgespürter ungefährlicher Rauchentwicklung. Hierzu die Benutzertaste gedrückt halten, bis der erste Signalton ertönt und dieser wieder verstummt. Die Zustandsmeldeleuchte des Rauchwarnmelders blinkt jetzt alle 2 Sekunden.

Im Verlauf der 15-minütigen Unterdrückung kann der Rauchwarnmelder weder Rauch aufspüren noch Alarm auslösen.

Nach Ablauf der 15-minütigen Unterdrückung oder nach einem manuellen Test setzt sich der Rauchwarnmelder automatisch wieder in Betrieb; die Zustandsmeldeleuchte blinkt wieder alle 10 Sekunden.

Meldung von FehlernGewollte

Fehler in der Stromversorgung / Batterie

Fehlerverursachender Rauchwarnmelder
	TG 500A/TG 500(AL)/TG 500B/ TG 500C1mal blinken alle5 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	2 kurz aufeinanderfolgende Signaltöne alle 60 Sek.

Warnung "Melderkopf verschmutzt"

Fehlerverursachender Rauchwarnmelder
	TG 500A/TG 500(AL)/TG 500B/ TG 500C8 maliges blinken alle8 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	8 kurz aufeinanderfolgende Signaltöne alle 58 Sek.

Mittels einer lichtempf i ndlichen Foto-Zelle wird die Warnung "Melderkopf verschmutzt" bzw. "Batteriewechsel" bei Dunkelheit bis zu 12 h verzögert. Dies hat keinen Einfl uss auf die Funktionen des Rauchwarnmelders!

Tritt die akustische Fehlermeldung "Batteriewechsel" oder "Melderkopf verschmutzt" zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken. Der Installateur sollte benachrichtigt werden.

Technische Spezifi kationen

• Melderart: foto-optischer Rauchwarnmelder
  • Durchschnittlich abgedeckter Bereich: 50 m
• Einsatzbereich: innen
  • Stromversorgung:

- TG 500A / TG 500B / TG 500C:

- 9 V Block Alkaline (Typ: 6LR61);

Lebensdauer ca. 4 Jahre.

- TG 500(AL):

- 9 V Block Lithium (Typ: U9VL-J-P);

Lebensdauer ca. 10 Jahre.

- TG 501A:

-230 V \~

- 9 V Block Alkaline (Typ: 6LR61);

Lebensdauer ca. 4 Jahre.

- TG 501(AL):

-230 V \~

- 9 V Block Lithium (Typ: U9VL-J-P);

Lebensdauer ca. 10 Jahre.

- Melderfunktionen: - Zustand des Rauchwarnmelders,

- Alarm,

- Fehler: LED rot (Laser Klasse 1)

- Aufl euchten einer Orientierungs-LED bei Rauchmeldung: LED weiß (Laser Klasse 1)

- Integrierter Warnton bei Vorliegen von Rauch: 85 dB im Abstand von 3 m

- Integrierter Signalton: - bei Test,

- bei Zustandsmeldung,

- bei Fehlermeldung: 73 dB im

Abstand von 3 m

• Verdrahteter Netzverbund: max. 40 Rauchwarnmelder
- Leitungslänge: maximal 400 m
- Kabelquerschnitt: maximal 1,5 mm ^3
- Betriebstemperatur: - 10 °C bis + 55 °C
• Lagerungstemperatur: - 10 °C bis + 60 °C
• Schutzart: IP32
- Abmessungen (D x H): 125 mm x 48 mm
• Gewicht: 210 g
• Normen: DIN ěN 14604: 2005

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produkt verbesse rungen bleiben uns ohne Ankündigung vorbehalten.

Der Rauchwarnmelder TG500A/(AL)/B/C entspricht den Anforderungen der Verordnung (EU) N° 305/2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN 14604 (2005). Die Leistungserklärung des Produktes TG500A/(AL)/B/C kann auf der Internetseite der Firma hager des zutreffenden Landes heruntergeladen werden.

Der Rauchwarnmelder TG501A/(AL) entspricht den Anforderungen der Verordnung (EU) N° 305/2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN 14604 (2005). Die Leistungserklärung des Produktes TG501A/(AL) kann auf der Internetseite der Firma hager des zutreffenden Landes heruntergeladen werden.

Contents

Presentation 26

Technische kenmerken 49

TG500A

TG501A

TG501AL

Introductie

Technische kenmerken
