Type de produit	Variateur de vitesse pour ventilateur
Marque	CasaFan
Modèle	ST4150400
Tension nominale	230 V ~ 50/60 Hz
Puissance moteur maximale	100 W
Puissance totale maximale	300 W
Nombre de vitesses	4 (positions 1-4) + arrêt (0)
Diamètre	86 mm
Hauteur	86 mm
Profondeur	54 mm
Poids	0,23 kg
Température ambiante maximale	35 °C
Matériau du boîtier externe	Plastique ASA, RAL 9010 blanc ivoire
Matériau du boîtier interne	Polyamide selon IEC 60335
Type de montage	Encastré ou en saillie
Garantie	1 an à compter de la date de fabrication
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide ; toujours couper le courant
Consignes de sécurité	Débrancher tous les pôles avant intervention ; réservé à un électricien qualifié
Conformité	Directive DEEE 2002/96/CE

FOIRE AUX QUESTIONS - ST4150400 CasaFan

Quel est le type de produit ST4150400 CasaFan ?

Il s'agit d'un variateur de vitesse conçu pour contrôler la vitesse des ventilateurs de plafond et autres ventilateurs adaptés au réglage par condensateurs.

Comment installer le variateur en montage encastré ?

Retirez le bouton de mise en marche en le tournant au maximum et en utilisant un petit tournevis. Dévissez l'écrou hexagonal central, enlevez la plaque de fermeture. Branchez les fils sur les bornes selon le schéma, puis remontez la plaque et le bouton en position arrêt.

Quelle est la puissance maximale que peut supporter ce variateur ?

La puissance moteur maximale est de 100 W et la puissance totale maximale (moteur + éclairage éventuel) est de 300 W.

Combien de vitesses propose ce variateur ?

Il propose 4 vitesses (positions 1 à 4) ainsi qu'une position d'arrêt (0).

Comment nettoyer le variateur ?

Coupez d'abord complètement l'alimentation électrique. Nettoyez avec un chiffon sec ou légèrement humide. Pour les saletés tenaces, utilisez des produits non agressifs. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur et laissez sécher avant de remettre sous tension.

Quels types de moteurs sont compatibles avec ce variateur ?

Ce variateur est compatible uniquement avec les moteurs électriques conçus pour le réglage de vitesse par condensateurs. Ne convient pas aux moteurs universels ou à d'autres types.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord que la tension d'alimentation est correcte et que toutes les bornes de raccordement sont bien serrées. Assurez-vous que le moteur est compatible. Si le problème persiste, contactez un électricien qualifié.

Puis-je utiliser ce variateur en extérieur ?

Non, ce variateur est conçu pour un usage intérieur uniquement. La température ambiante ne doit pas dépasser 35 °C. En cas d'humidité extrême, un trou de drainage de 5 mm peut être percé sous le boîtier.

Comment remplacer le fusible du variateur ?

Remplacez le fusible uniquement par un fusible de même type et de même valeur. Coupez l'alimentation avant toute intervention.

Quelle est la durée de garantie et que couvre-t-elle ?

La garantie est de 1 an à compter de la date de fabrication. Toute modification ou détérioration du produit annule la garantie et dégage le fabricant de toute responsabilité.

MODE D'EMPLOI ST4150400 CasaFan

A propos du mode d'emploi

Lisez attentivement le mode d'emploi avant d'utiliser l'appareil CasaFan. Conservez-le à portée de la main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.

Explication des symboles:
Tension électrique gratuite	Attention
Met en garde l'utilisateur des dommages imputables à la tension électrique	Remarque particulière à l'intention de l'utilisateur.
Caractéristiques techniques:: ST4-150-400
Tension nominale: 230 V, 50 Hz
Puissance moteur: max. 100 W.
Puissance : max. 300 W
Vitesses: 4
Cotes ∅ x H (mm) 86 x 86 x 54
Poids (kg): 0,23

Attention! L'appareil ne doit être utilisé qu'entièrement assemblé !

- Débarrassez-vous de l'emballage dans le respect de notre environnement et de manière à ce qu'il reste en dehors de la portée des enfants..

Montage

Veuillez suivre les instructions de montage a page 7.

Toutes les mesures de sécurité contenues dans ces instructions ne peuvent pas décrire toutes les situations de risques en liaison avec l'utilisation de la tension électrique. Elles ne peuvent remplacer l'approche et la prudence raisonnables requise dans la mise en service et l'utilisation de votre ventilateur.

L'utilisation de tout type d'appareillage électrique implique quelques règles de base à respecter systématiquement qui sont, entre autres :

Generale

- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.

- Le réseau électrique domestique doit être mis à la terre !

Important

Nous recommandons de recourir aux services d'un spécialiste pour procéder au branchement électrique de ce ventilateur.

Consignes de sécurité

L'électricité doit être coupée au niveau de tous les pôles avant tout accès à la connexion. Le raccordement au réseau par lequel vous êtes relié doit répondre aux normes en vigueur. Le raccordement fixe doit être doté d'une séparation de tous les pôles avec une distance entre les contacts d'au moins 3 mm. Nous vous recommandons de confier la réalisation du branchement à un électricien qualifié.

Instructions de montage

Ces variateurs utilisent des condensateurs de demarrage moteur miniatures qui sont montées en série ou en parallel en quatre positions pour varier le courent du moteur. Application idéale: côntrole sans bruit des ventilateurs et ventilateurs de plafond. La sélection se fait par un commutateur à 5 positions (4-3-2-1-0). La position "0" arrête le ventilateur.

Données techniques

Alimentation: 230 Vac - 50/60 Hz

Charge moteur max.: 100 W

Bôitier externe: plastique, ASA, RAL 9010 blanc-ivoire

Bôitier interne: polyamide selon to IEC 60335

Max. température du milieu: 35 °C

Tous travaux sont à exécuter seulement par personnel compétent suivant les dispositions légales en vigueur et APRES le variateur est coupé complètement du secteur.

Instruction pour montage encastré

Si le bouton de mise en marche es tourné plus loin que la position maximum, il peut être enlevé plus facilement. Utilisez éventuellement un petit tournevis. Après l'enlevement de l'écrou hexagonal au milieu du régulateur, la plaque de fermeture peut être enlevée. Branchez le régulateur avec les bornes de raccordement en dessous, selon le schéma ci-après. Montez la plaque de fermeture avec le joint. Pressez fortement le bouton de fonctionnement et mettez-le sur stop.

Instructions pour montage en saillie

Faites comme indiqué ci-dessus. Le régulateur peut être fixé dans la boîte avec les 2 vis fournies. Dans des circonstances extrêmement humides, un trou (max. 5 mm) doit être foré en dessous de la boîte en saillie pour l'eau de condensation.

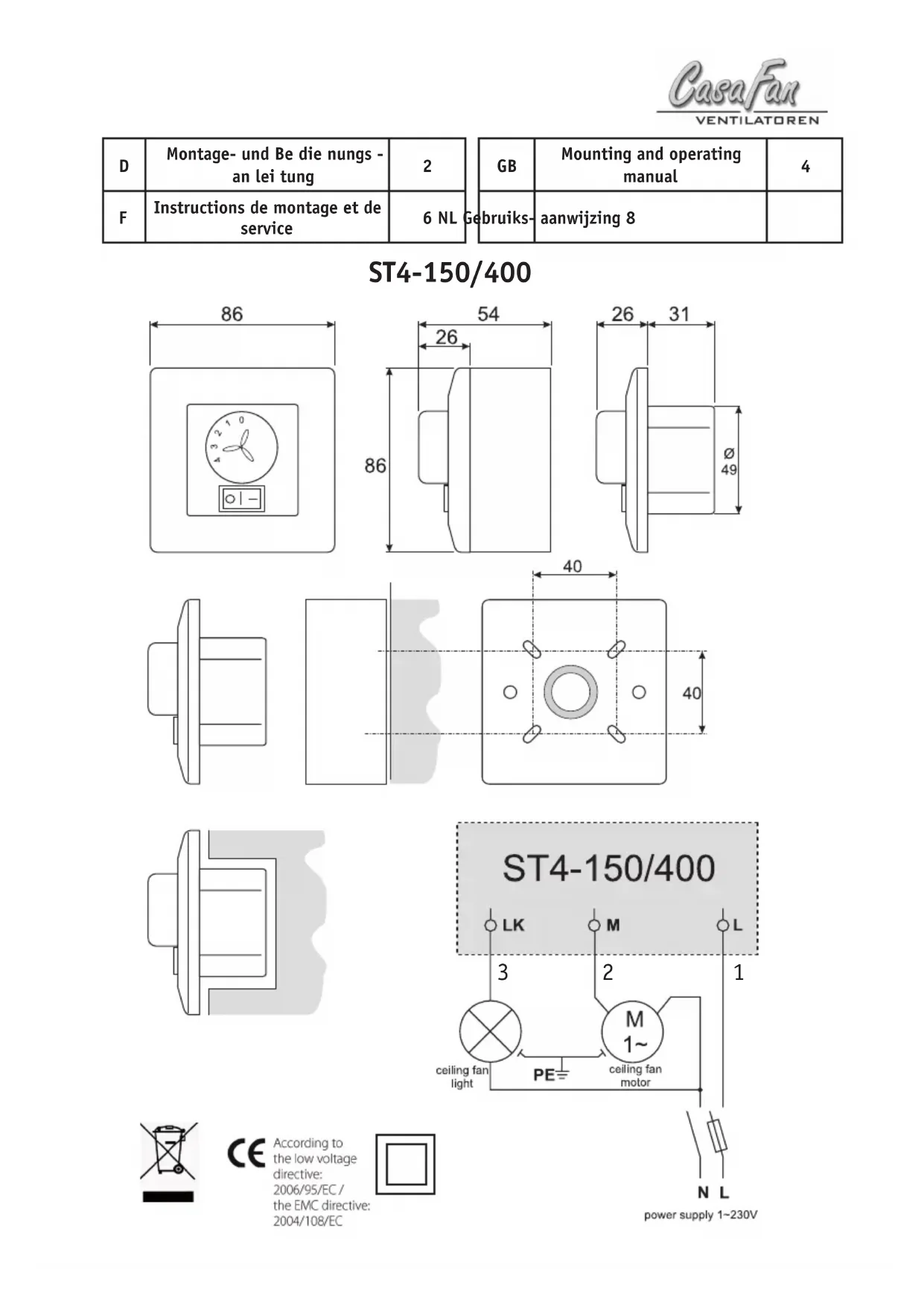

Raccordement électrique (fig.)

1. Branchement au réseau : 230 V - 50/60 Hz

2. Sortie réglée, direction moteur Moteurs-Electrique

3. Sortie réglée, direction illumination-Electrique

Le régulateur peut uniquement être appliqué à des moteurs électriques qui se prêtent au réglage de la vitesse avec des condensateurs. En cas de perturbation, contrôlez si la voltage est correct. Contrôlez si les bornes de raccordement sont bien vissées.

Garantie

Un an après date de fabrication. Toutes modifications ou détériorations du produit met un terme à cette garantie et dégage le fabricant de toute responsabilité.

Entretien

En principe, les variateurs sont libre d'entretien. En cas de saleté légère, nettoyer le variateur avec une toile sec ou légèrement humide. En cas de saleté lourde : nettoyer avec des produits etmoyens non-agressives. A l'occasion de cette travaux, le variateur est à couper complètement du réseau. Faites attention que des liquides n'entrent pas dans le variateur. Raccorder le réseau seulement quand le variateur est complètement sèché. Remplacer le fusible uniquement par un fusible même type et valeur.

Ce produit est conforme à la directive EU 2002/96/EC. Le symbole représentant une poubelle barrée présent sur l'appareil indique qu'à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l'achat d'un nouvel appareil.

L'utilisateur est responsable de la remise de l'appareil usagé aux structures de collecte compétentes sous peine des sanctions prévues par la législation sur l'élimination des déchets. La collecte sélective réalisée avant le recyclage, le traitement et l'élimination compatible avec l'environnement de l'appareil usagé contribue à éviter les nuisances pour l'environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit. Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local d'élimination des déchets ou au magasin qui vous a vendu l'appareil. Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d'élimination des déchets compatible avec l'environnement directement ou par l'intermédiaire d'un système collectif.

NL

LET OP

CasaFan se réserve d'apportertous changements susceptibles d'améliorer les produits en vente.
