ST4150400 - Ventilator CasaFan - Gratis gebruiksaanwijzing en handleiding

Producttype	Snelheidsregelaar voor ventilator
Merk	CasaFan
Model	ST4150400
Nominale spanning	230 V ~ 50/60 Hz
Maximaal motorvermogen	100 W
Maximaal totaal vermogen	300 W
Aantal snelheden	4 (standen 1-4) + stop (0)
Diameter	86 mm
Hoogte	86 mm
Diepte	54 mm
Gewicht	0,23 kg
Maximale omgevingstemperatuur	35 °C
Materiaal buitenbehuizing	ASA-kunststof, RAL 9010 ivoorwit
Materiaal binnenbehuizing	Polyamide volgens IEC 60335
Montagetype	Inbouw of opbouw
Garantie	1 jaar vanaf fabricagedatum
Onderhoud en reiniging	Reinigen met een droge of licht vochtige doek; altijd stroom uitschakelen
Veiligheidsinstructies	Alle polen loskoppelen voor ingreep; alleen voor gekwalificeerde elektricien
Conformiteit	Richtlijn AEEA 2002/96/EG

Veelgestelde vragen - ST4150400 CasaFan

Wat is het producttype van de ST4150400 CasaFan?

Het is een snelheidsregelaar ontworpen om de snelheid van plafondventilatoren en andere ventilatoren die geschikt zijn voor condensatorregeling te regelen.

Hoe installeer ik de regelaar in inbouwmontage?

Verwijder de aan/uit-knop door deze maximaal te draaien en met een kleine schroevendraaier. Draai de centrale zeskantmoer los, verwijder de afsluitplaat. Sluit de draden aan op de klemmen volgens het schema, monteer vervolgens de plaat en de knop weer in de stopstand.

Wat is het maximale vermogen dat deze regelaar aankan?

Het maximale motorvermogen is 100 W en het maximale totale vermogen (motor + eventuele verlichting) is 300 W.

Hoeveel snelheden biedt deze regelaar?

Het biedt 4 snelheden (standen 1 tot 4) en een stopstand (0).

Hoe reinig ik de regelaar?

Schakel eerst volledig de stroom uit. Reinig met een droge of licht vochtige doek. Gebruik voor hardnekkig vuil niet-agressieve producten. Zorg dat er geen vloeistof binnendringt en laat drogen voordat u de stroom weer inschakelt.

Welke motortypes zijn compatibel met deze regelaar?

Deze regelaar is alleen compatibel met elektromotoren die zijn ontworpen voor snelheidsregeling via condensatoren. Niet geschikt voor universele motoren of andere types.

Wat te doen bij een storing?

Controleer eerst of de voedingsspanning correct is en alle aansluitklemmen goed vastzitten. Zorg dat de motor compatibel is. Als het probleem aanhoudt, neem contact op met een gekwalificeerde elektricien.

Kan ik deze regelaar buiten gebruiken?

Nee, deze regelaar is alleen ontworpen voor gebruik binnenshuis. De omgevingstemperatuur mag niet hoger zijn dan 35 °C. Bij extreme vochtigheid kan een drainagegat van 5 mm onder de behuizing worden geboord.

Hoe vervang ik de zekering van de regelaar?

Vervang de zekering alleen door een zekering van hetzelfde type en dezelfde waarde. Schakel de stroom uit voor elke ingreep.

Wat is de garantieduur en wat dekt deze?

De garantie is 1 jaar vanaf de fabricagedatum. Elke wijziging of beschadiging van het product maakt de garantie ongeldig en stelt de fabrikant vrij van aansprakelijkheid.

GEBRUIKSAANWIJZING ST4150400 CasaFan

D	Montage- und Be die nungs - an lei tung	2	GB	Mounting and operating manual	4
F	Instructions de montage et de service	6 NL Gebruiks-	aanwijzing 8

ST4-150/400

Over de gebruiksaanwijzing:

Lees deze gebruiksaanwijzing zorgvuldig door, alvorens de CasaFan in gebruik te nemen. Bewaar deze gebruiksaanwijzing tevens op een handige plek. Geef de ventilator nooit zonder de gebruiksaanwijzing aan anderen.

Verklaring van de gebruikte symbolen:
Gevaarlijke elektrische spanning	Let op!
Waarschuwt de gebruiker voor schades, die het gevolg zijn van elektrische spanning.Opgelet: aandachtspunt voor de gebruiker.	Besonderer Hinweis für den Benutzer.

Technische gegevens: ST4-150 -400
Nominale spanning: 230 V, 50 Hz
Vermogen motor: max. 100 W.
Vermogen verlichting: max. 300 W
Toerentalniveaus: 4

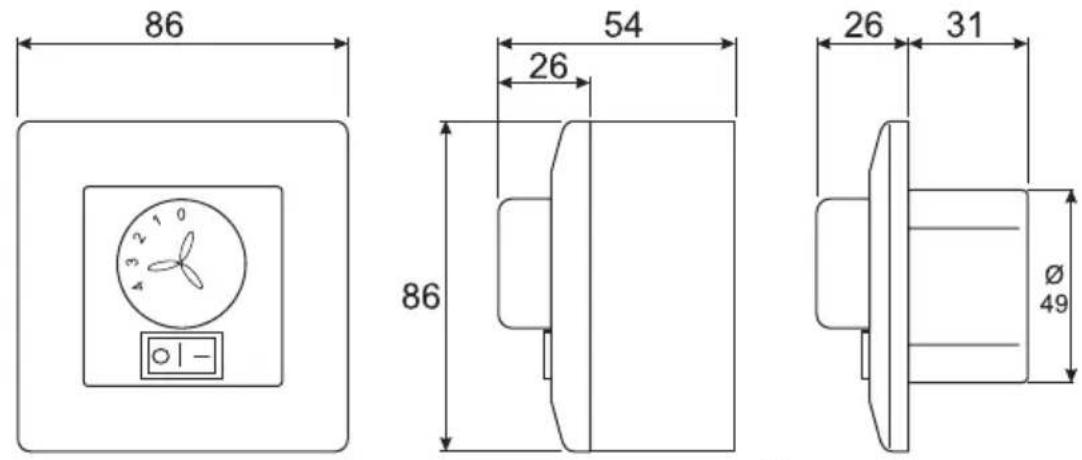

Afmetingen ∅ x H (mm)	86 x 86 x 54
Weight (kg): 0,23

Let op! Het apparaat mag alleen in volledig gemonteerde toestand worden gebruikt!

- Voer het verpakkingsmateriaal op een milieuvriendelijke manier af en zorg dat het voor kinderen onbereikbaar is.

Installatie Ga na montage-instructies verder op bladzijde 9 van deze gebruiksaanwijzing.

Al de in deze gebruiksaanwijzing opgenomen veiligheids- en voorzorgsmaatregelen kunnen niet iedere denkbare gevarensituatie in de omgang met elektrische spanning beschrijven. Ze kunnen daarom nooit zoveel bescherming bieden als uw eigen verstandige gedrag en voorzichtigheid, die u bij de ingebruikname en het dagelijks gebruik van uw ventilator dient te bezigen.

Bij het gebruik van ieder elektrotechnisch apparaat dienen bepaalde grondregels in acht te worden genomen, waaronder in het bijzonder de volgende:

Algemeen

- De spanningsindicatie op het typenplaatje dient met de aanwezige netspanning overeen te komen. Uw elektriciteitsnet dient geaard te zijn.

- Het apparaat mag alleen in volledig gemonteerde toestand worden gebruikt!

Belangrijk!

Wij raden u aan, de elektrische aansluiting van uw ventilator door een erkende vakman te laten uitvoeren.

Veiligheidsinstructies

Vóór toegang tot de aansluiting dient de stroom op beide polen te worden afgesloten. Uw netaansluiting dient aan de geldende normen te voldoen. De vaste aansluiting dient van een dubbelpolige scheiding met open contactafstand van minimaal 3 mm te zijn voorzien. Wij raden aan, de aansluiting door een erkend elektrotechnicus te laten uitvoeren.

Montage-instructies

Deze snelheidsregelaars gebruiken minia- tuur motorcondensatoren die in series of parallel geschakeld zijn in vier posities, voor het variëren van de stroomtoevoer naar de motor. Ideaal voor zoemvrije regeling van plafondventilatoren. Schakelaar met 5 standen (4-3-2-1-0). De '0'-positie doet de ventilator stoppen.

Technische gegevens

Netspanning: 230 Vac - 50/60 Hz

Behuizing intern: polyamide volgens IEC 60335

Max. omgevingstemperatuur: 35 °C

Alle werkzaamheden mogen enkel uitgevoerd worden volgens de plaatselijk geldende voorschriften door vakbekwaam personeel en NADAT de regelaar volledig van het net is gescheiden.

Montage-aanwijzingen voor inbouw

Door de bedieningsknop verder dan de max. stand te draaien kan hij gemakkelijker afgenomen worden. Eventueel een kleine schroevendraaier gebruiken. Na verwijderen van de zeskant moer in het midden op de regelaar met de aansluitklemmen aan de onderzijde, volgens onderstaand schema aansluiten. De afsluitkap monteren. De stelknop vast aandrukken en op 'uit' instellen.

Montage-aanwijzing voor opbouw

Handel als beschreven onder 'inbouw'. De regelaar kan met de twee meegeleverde schroeven in de kast worden vastgezet. Aan de onderzijde van de opbouwdoos moet bij extreem vochtige omstandigheden een condenswateropening geboord worden (max. 5 mm). Met twee meegeleverde schroefjes kan de regelaar in de doos worden vastgeschroefd.

Aansluitschema (fig.)

1. Netvoeding: 230 V - 50/60 Hz
2. Geschakelde uitgang naar motor
3. Geschakelde uitgang naar verlichting

De regelaar kan alleen worden toegepast bij elektromotoren die geschikt zijn voor toerentalregeling met condensatoren. Elke motor dient thermisch beveiligd te worden.

Bij storing: Controleer of de juiste spanning is aangelegd. Zijn de aansluitingsklemmen goed vastgedraaid.

Garanderen

Een jaar na leveringsdatum. Het aanbrengen van wijzigingen aan het product ontslaat de fabrikant van elke verantwoordelijkheid.

Onderhoud

In principe zijn de regelaars onderhoudsvrij. In geval van lichte bevuiling reinigen met een droge of licht vochtige doek. Bij zware bevuiling reinigen met een niet-agressief product. Hierbij dient de regelaar volledig van het net gescheiden te worden.

Opgelet dat er geen vocht in de regelaar binnendringt. De stroom pas terug aansluiten wanneer de regelaar volledig droog is.

Alle werkzaamheden mogen enkel uitgevoerd worden volgens de plaatselijk geldende voorschriften door vakbekwaam personeel en NADAT de regelaar volledig van het net is gescheiden. Vervang de zekering enkel door eenzelfde type met zelfde waarde.

D

ACHTUNG

Dit apparaat is conform de EU Richtlijn 2002/96/EC. Het symbool op het apparaat met de afvalbak met een kruis erdoor geeft aan dat het apparaat, aan het einde van de levensduur, niet bij het huisvuil gezet mag worden maar ingeleverd moet worden bij een centrum voor gescheiden afvalinzameling voor elektrische en elektronische apparaten of teruggegeven moet worden aan de winkel op het moment van de aanschaf van een gelijkwaardig nieuw apparaat.

De gebruiker is verantwoordelijk voor het inleveren van het apparaat bij een daarvoor geschikt inzamelingspunt, op straffe van sancties op basis van de heersende wetgeving inzake afvalverwerking. De adequate gescheiden inzameling ten einde het ingeleverde apparaat te kunnen recyclen, behandelen en milieuvriendelijk tot afval te kunnen verwerken draagt bij aan het voorkomen van mogelijk negatieve invloeden op het milieu en de gezondheid en bevordert de recycling van materialen waaruit het apparaat is samengesteld. Voor nadere informatie over de beschikbare afvalverwerkingssystemen kunt u contact opnemen met de plaatselijke afvalverwerkingsdienst, of bij de winkel waar u het apparaat heeft aangeschaft. De fabrikanten en importeurs zijn verantwoordelijk voor de recycling, de behandeling en de milieuvriendelijke afvalverwerking zowel direct. als door deeIname aan een collectief systeem.
