Type de produit	Ventilateur de plafond
Marque	CasaFan
Modèle	Rotary 132
Catégorie	Ventilateur
Dimensions (diamètre × hauteur)	1320 × 290 mm
Poids	7,4 kg
Tension nominale	220-240 V ~ 50 Hz
Puissance moteur	72 W max
Classe de protection	I / IP20
Nombre de vitesses	1
Distance plafond-pales (standard)	220 mm

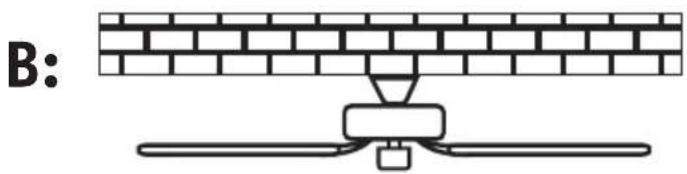

Distance plafond-pales (sans tige)	150 mm
Distance minimale sol-pales	2,30 m
Capacité du support de plafond	15 kg minimum (poids en mouvement)
Nombre de pales	5
Matériau des pales	Métal ou plastique (non spécifié)
Type de montage	Au plafond, avec plaque de montage
Raccordement électrique	Fixe, par spécialiste recommandé
Variateur de vitesse	Transformateur à gradins en option
Entretien	Nettoyer avec un chiffon sec ; paliers graissés à vie
Sécurité	Mise à la terre obligatoire ; couper l’électricité avant intervention
Réparabilité	Réservée à un spécialiste

FOIRE AUX QUESTIONS - Rotary CasaFan

Que faire si le ventilateur ne se met pas en marche ?

Vérifiez les fusibles du secteur et les connexions électriques. Assurez-vous que le ventilateur est correctement branché au secteur et que les fusibles du boîtier de raccordement sont en place.

Le ventilateur fait du bruit, que dois-je faire ?

Vérifiez que toutes les vis sont bien serrées. Laissez un rodage de 24 heures aux roulements, la plupart des bruits disparaissent après ce délai.

Le ventilateur vibre excessivement, comment y remédier ?

Vérifiez l'alignement des pales avec une règle plate. Si une pale est décalée, poussez doucement le support vers le haut ou le bas pour l'aligner. Assurez-vous aussi que la plaque de montage est solidement ancrée au plafond.

Quelle est la distance minimale entre le sol et les pales ?

La distance minimale est de 2,30 mètres pour garantir la sécurité.

Puis-je nettoyer le moteur avec de l'eau ?

Non, n'utilisez jamais d'eau sur le moteur ou les composants électriques, cela risquerait de provoquer un court-circuit. Utilisez un chiffon sec pour les pales et le boîtier.

Dois-je graisser les roulements ?

Non, les paliers de roulement sont graissés à vie et ne nécessitent aucun entretien.

Comment installer le ventilateur au plafond ?

Fixez la plaque de montage au plafond à l'aide de vis et chevilles adaptées (béton, placo). Assurez-vous que la plaque est plane et solidaire. Montez ensuite le ventilateur en suivant les étapes des figures 1 à 13 de la notice.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Oui, vous pouvez utiliser un transformateur à gradins proposé en option, ou un variateur par coupure de phases.

Quelles sont les précautions de sécurité essentielles ?

Coupez toujours l'électricité avant toute intervention. Le ventilateur doit être mis à la terre. Le montage et le raccordement doivent être effectués par un électricien qualifié. La structure du plafond doit supporter au moins 15 kg en mouvement.

Où puis-je trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

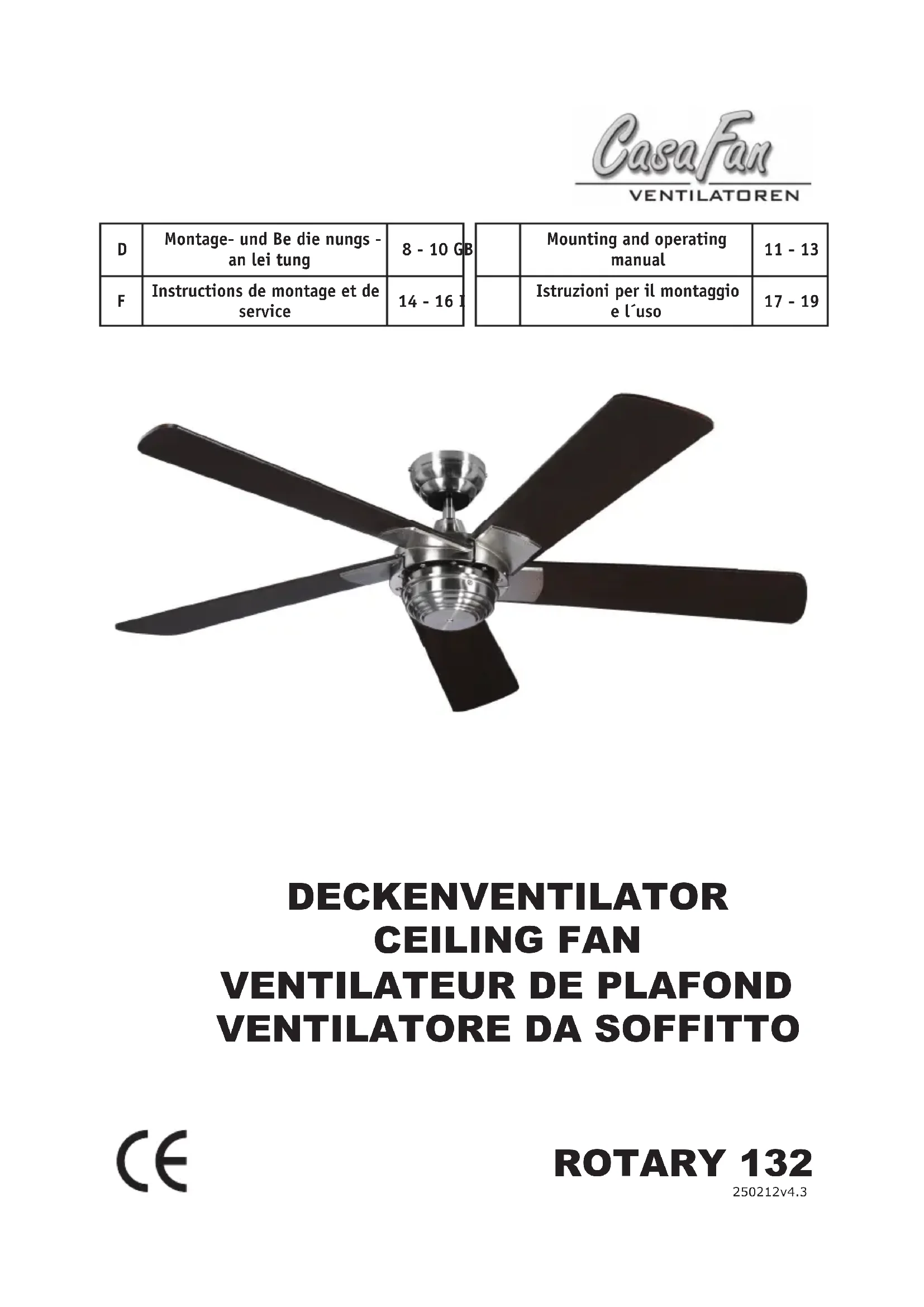

MODE D'EMPLOI Rotary CasaFan

D	Montage- und Be die nungs - an lei tung	8 - 10 GI
F	Instructions de montage et de service	14 - 16 I

GB
Electric wiring diagramm
Raccord au réseau électrique
I
Allacciamento elettrico

ON OFF

fi g. 13

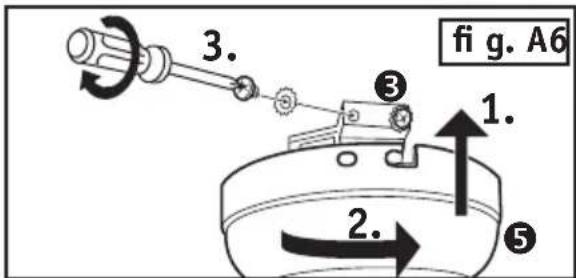

fi g. A6 3. ③ 1. 2. 5

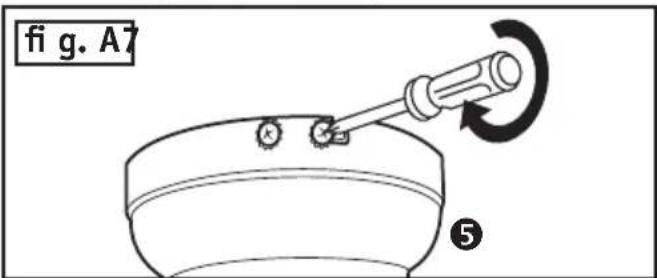

fi g. A7 ⑤

A propos du mode d'emploi

Lisez attentivement le mode d'emploi avant d'utiliser le ventilateur CasaFan. Conservez-le à portée de la main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.

Explication des symboles:
Tension électrique gratuite		Attention
Met en garde l'utilisateur des dommages imputables à la tension électrique		Remarque particulière à l'intention de l'utilisateur.
Descriptif du ventilateur CasaFanLe ventilateur sert à la circulation de l'air ambiant. L'utilisation dans des machines non protégées à l"extérieur, dans des garages ainsi que des locaux humides, exposés aux risques d'explosion est interdite. Un moteur puissant entraîne le rotor.
Caractéristiques techniques:
Type ROTARY 132
Tension nominale: 220 - 240	V ~ 50 Hz
Puissance moteur (W): 72 (max.)
Classe de protection: I/IP20
Vitesses: 1
Cotes ∅ x H (mm) ca. 1320 x	290
Dist. plafond - pales (mm) env. 220, ou env. 150 (sans
Poids (kg) env. 7,4

Attention! L'appareil ne doit être utilisé qu'entièrement assemblé!

- Déballer le ventilateur CasaFan, vérifier si l'appareil est au complet (voir illustration à page 3) et ne présente pas de dommages apparents.
1. Bloc moteur 6. Supports	de pale (5) 11. Vis (2)
2. Tige de montage	7. Cache inférieur	12. Vis de Support de pales (10x)
3. Support de montage	8. Vis de pale (15x)	13. Set d'équilibrage
4. Balle	9. Pale (5x)	14. Vis de Cache superieur
5. Cache supérieur	10. Anneau de montage

- Débarrassez-vous de l'emballage dans le respect de notre environnement et de manière à ce qu'il reste en dehors de la portée des enfants.

Montage

Veuillez suivre les indications Figure 1 - 13 à page 4 - 7 du présent mode d'emploi.

Toutes les mesures de sécurité contenues dans ces instructions ne peuvent pas décrire toutes les situations de risques en liaison avec l’utilisation de la tension électrique. Elles ne peuvent remplacer l’approche et la prudence raisonnables requise dans la mise en service et l’utilisation de votre ventilateur.

L’utilisation de tout type d’appareillage électrique implique quelques règles de base à respecter systématiquement qui sont, entre autres :

Generale

• La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.
• Le réseau électrique domestique doit être mis à la terre !
• L'appareil doit fonctionner sur un support plan et stable.

Important

Nous recommandons de recourir aux services d'un spécialiste pour procéder au branchement électrique de ce ventilateur.

Consignes de sécurité

L'électricité doit être coupée au niveau de tous les pôles avant tout accès à la connexion. Le raccordement au réseau par lequel vous êtes relié doit répondre aux normes en vigueur. Le raccordement fixe doit être doté d'une séparation de tous les pôles avec une distance entre les contacts d'au moins 3 mm. Nous vous recommandons de confier la réalisation du branchement à un électricien qualifié. La structure du support et de la boîte de sortie doit pouvoir supporter le poids du ventilateur en mouvement, soit environ 15 kg minimum. Choisissez un emplacement sûr et sans danger. Aucune pale ne doit se trouver à une distance inférieure à 2,30 m par rapport au sol. Le ventilateur doit être correctement mis à la terre. Vérifier le montage ainsi que toutes les connexions électriques avant la mise en service afin d'éviter tout risque de chute, d'incendie ou d'électrocution.

Installation de votre ventilateur

Constatez s'il existe un support à l'endroit prévu pour le montage. Dans le cas contraire, fixer la plaque de montage directement au plafond à l'aide de vis à bois diamètre 6 mm si nécessaire avec des chevilles pour béton diamètre 8 mm ou des chevilles prévues pour les plateaux de « Placoplatre ».

Veuillez procéder comme indiqué dans fig. 1 - fig. 13 à page 4 - 7

• Déballer le ventilateur et vérifier le contenu. Toutes les pièces représentées sur les photos doivent être contenues.
• La plaque de montage est séparée du ventilateur. Monter la plaque de montage à l'aide des vis et des rondelles sur la sortie du plafond. Pour que votre ventilateur fonctionne en toute sécurité, veuillez vous assurer que la plaque de montage est solidement fixée et plane.
• La suspension doit être verticale.
• Fixer l'arceau support sur le plafond.
• Couper l'électricité avant tous travaux électriques.
• Procéder au raccordement électrique de votre ventilateur comme indiqué figure 13 à page 7.
• Placer les pales à l'aide des vis sur le moteur. Si vous installez plusieurs ventilateurs, veillez à ne pas intervertir les différentes pales. Les pales sont groupées en fonction du poids afin d'éviter les vibrations.
• Après un montage complet de votre ventilateur, assurez-vous que toutes les connexions sont parfaitement réalisées et serrer bien les vis et les écrous.

Fonctionnement de votre ventilateur

Assurez-vous que le montage soit parfaitement achevé.

Afin de réguler la vitesse de rotation, vous pouvez utiliser le transformateur à gradins proposé en option. Utilisez un variateur ou une commande par coupures de phases.

Important

Même si votre ventilateur se trouve à une distance du sol supérieure à 2,30 m, vous devez veiller à ce que les pales puissent tourner sans entrave et qu'aucun objet ne se trouve dans leur rayon d'action.

Entretien de votre ventilateur

Vous prolongerez la durée de vie de votre ventilateur en tenant compte des remarques suivantes:

1. Vérifiez 2 fois par an les diverses pièces de la fixation ou plafond et le support
   Les composantes du ventilateur peuvent avoir pris du jeu par endroits.
2. N'utilisez jamais de l'eau pour nettoyer le moteur ou d'autres composants électriques, vous risquez un court-circuit.
3. Utiliser un chiffon pour nettoyer les pales et le boîtier.
4. Il n'est pas nécessaire de graisser les paliers de roulement, ils sont graissés à vie.

N'oubliez pas de vérifier si le fil de terre a bien été raccordé sur la borne sortie et entre les pièces métalliques (connectez les contacts sur chaque symbole de terre).

Conseils en vue de remédier aux incidents
Incident Remède
Le ventilateur ne se met pas en marche.	Vérifiez les fusibles du secteur et les autres connexions.
	Vérifiez si le ventilateur est correctement connecté au secteur. ss.
	Vérifiez si les fusibles dans la boîte de raccordement sont correctement posés.
Le ventilateur émet des bruits.	Vérifiez si toutes les vis sont correctement serrées.
	Laissez au ventilateur et aux roulements une période de rodage de 24 heures. La plupart des bruits disparaissent après ce lapse de temps.
Le ventilateur vibre trop	Toutes les pales ont été pesées et groupées en fonction de leur poids. La densité peut varier et provoquer des vibrations même si toutes les pales présentent le même poids. La méthode suivante peut contribuer à empêcher la plupart des vibrations. Vérifier les vibrations après chaque opération. Veuillez vérifier si les petites vibrations sont normales et ne posent pas de problème.
	Les vibrations surviennent généralement lors que les pales ne sont plus alignées entre elles. L'alignement des pales peut être facilement constaté à l'aide d'une règle plate. Placez la règle à la verticale du plafond et de l'extrémité de la pale. Marquer la distance entre le côté de la pale et le plafond. Tournez les pales lentement à la main et effectuez les mêmes mesures sur les autres pales. Si l'une des pales n'est par correctement orientée, veuillez corriger ce défaut en poussant les supports vers le bas ou vers le bas afin des orienter dans l'alignement des autres.
	Vérifiez si la plaque de montage est correctement ancrée dans le plafond.
Attention : L'ouverture de l'appareil et les réparations sont l'affaire exclusive d'un spécialiste !

Ce produit est conforme à la directive EU 2002/96/EC. Le symbole représentant une poubelle barrée présent sur l'appareil indique qu'à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l'achat d'un nouvel appareil.

L'utilisateur est responsable de la remise de l'appareil usagé aux structures de collecte compétentes sous peine des sanctions prévues par la législation sur l'élimination des déchets. La collecte sélective réalisée avant le recyclage, le traitement et l'élimination compatible avec l'environnement de l'appareil usagé contribue à éviter les nuisances pour l'environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit. Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local d'élimination des déchets ou au magasin qui vous a vendu l'appareil. Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d'élimination des déchets compatible avec l'environnement directement ou par l'intermédiaire d'un système collectif.
