Produkttyp	Deckenventilator
Marke	CasaFan
Modell	Rotary 132
Kategorie	Ventilator
Abmessungen (Durchmesser × Höhe)	1320 × 290 mm
Gewicht	7,4 kg
Nennspannung	220-240 V ~ 50 Hz
Motorleistung	72 W max
Schutzklasse	I / IP20
Anzahl der Geschwindigkeitsstufen	1
Abstand Decke-Schaufeln (Standard)	220 mm
Abstand Decke-Schaufeln (ohne Stange)	150 mm
Mindestabstand Boden-Schaufeln	2,30 m
Tragfähigkeit der Deckenhalterung	mindestens 15 kg (bewegtes Gewicht)
Anzahl der Schaufeln	5
Material der Schaufeln	Metall oder Kunststoff (nicht spezifiziert)
Montageart	An der Decke, mit Montageplatte
Elektrischer Anschluss	Fest, durch Fachmann empfohlen
Drehzahlregler	Stufentransformator optional
Wartung	Mit trockenem Tuch reinigen; Lager lebenslang geschmiert
Sicherheit	Erdung erforderlich; Strom vor Eingriff abschalten
Reparierbarkeit	Dem Fachmann vorbehalten

Häufig gestellte Fragen - Rotary CasaFan

Was tun, wenn der Ventilator nicht anläuft?

Überprüfen Sie die Sicherungen des Stromnetzes und die elektrischen Anschlüsse. Stellen Sie sicher, dass der Ventilator ordnungsgemäß an das Stromnetz angeschlossen ist und die Sicherungen im Anschlusskasten vorhanden sind.

Der Ventilator macht Geräusche, was soll ich tun?

Überprüfen Sie, ob alle Schrauben fest angezogen sind. Lassen Sie den Lagern eine 24-stündige Einlaufzeit, die meisten Geräusche verschwinden nach dieser Zeit.

Der Ventilator vibriert übermäßig, wie kann ich das beheben?

Überprüfen Sie die Ausrichtung der Schaufeln mit einem Lineal. Wenn eine Schaufel versetzt ist, drücken Sie die Halterung vorsichtig nach oben oder unten, um sie auszurichten. Stellen Sie außerdem sicher, dass die Montageplatte fest an der Decke verankert ist.

Wie groß ist der Mindestabstand zwischen Boden und Schaufeln?

Der Mindestabstand beträgt 2,30 Meter, um die Sicherheit zu gewährleisten.

Kann ich den Motor mit Wasser reinigen?

Nein, verwenden Sie niemals Wasser am Motor oder an elektrischen Bauteilen, da dies einen Kurzschluss verursachen könnte. Verwenden Sie ein trockenes Tuch für die Schaufeln und das Gehäuse.

Muss ich die Lager schmieren?

Nein, die Lager sind lebenslang geschmiert und benötigen keine Wartung.

Wie installiere ich den Ventilator an der Decke?

Befestigen Sie die Montageplatte mit geeigneten Schrauben und Dübeln (Beton, Gipskarton) an der Decke. Stellen Sie sicher, dass die Platte eben und fest sitzt. Montieren Sie dann den Ventilator gemäß den Schritten der Abbildungen 1 bis 13 der Anleitung.

Kann ich einen Drehzahlregler mit diesem Ventilator verwenden?

Ja, Sie können einen optionalen Stufentransformator oder einen Phasenanschnitt-Dimmer verwenden.

Welche Sicherheitsvorkehrungen sind wesentlich?

Schalten Sie vor jedem Eingriff immer den Strom aus. Der Ventilator muss geerdet sein. Montage und Anschluss müssen von einem qualifizierten Elektriker durchgeführt werden. Die Deckenkonstruktion muss mindestens 15 kg in Bewegung tragen können.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG Rotary CasaFan

① Motor mit Gehäuse
② Deckenstange
③ Montagehalterung
④ Halbkugel
⑤ Baldachin
⑥ Flügelhalter (5x)
⑦ Abdeckung
⑧ Schraube m. Schei be f. Flügel (15x)
⑨ Flügelblatt (5x)
10 Ring zur direkten Montage
⑪ Schraube CLS 4x50 (2x) f. Montagehalterung
12 Motorschraube 9x25 (10 x)
14 Schraube für Baldachin

A:

D
Elektr. Anschluss an das Hausnetz
FR

Über diese Bedienungsanweisung

Bevor Sie den CasaFan-Ventilator benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den CasaFan-Ventilator nie ohne Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:
Gefährliche elektrische Spannung		Achtung
Warnt den Benutzer vor Schäden, die durch elektrische Spannung verursacht werden.		Besonderer Hinweis für den Benutzer.
Beschreibung CasaFan ROTARY-VentilatorDer ROTARY Deckenventilator dient zur Luftumwälzung der Raumluft. Der Einsatz in Maschine im Freien, in Garagen, sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist nicht gestattet.
Technische Daten:
Typ ROTARY 132
Nennspannung 220 - 240 V
Frequenz 50 Hz
Leistung Motor 72 Watt (max.)
Schutzklasse/Schutzart I/IP20
Stufen 1
Maße ∅ x H (mm) ca. 1320 x 290
Abstand Decke-Flügel (mm) ca. 220, ohne Stange ca. 150
Gewicht ca. 7,4 kg
Technische Änderungen vorbehalten.

Achtung! Gerät darf nur vollständig montiert betrieben werden!

- Den CasaFan-Ventilator auspacken, auf Vollständigkeit (siehe Abbildung Seite 3) und sichtbare Beschädigungen prüfen.
1. Motor 6. Flügelhalter	11. Schraube (2 x)
2. Deckenstange	7. Untere Abdeckung	12. Motorschraube (10x)
3. Montagehalter	8. Schraube für Flügel (15x)	13. Auswuchtsatz
4. Halbkugel	9. Flügelblatt (5 x)	14. Schraube f. Baldachin (4x)
5. Baldachin	10. Verstärkungsring

- Verpackungsmaterial umweltbewusst und für Kinder unzugänglich entsorgen.

Montage

Gehen Sie nach den Abbildungen fig. 1 - fig. 13 auf den Seiten 4 - 7 vor.

Alle hier genannten Sicherheitsmaßnahmen im Umgang mit elektrischem Strom ersetzen ein vernünftiges und umsichtiges Handeln nicht. Es können nicht alle vorstellbaren potentiellen Gefahren beschrieben werden, die bei der Montage und Inbetriebnahme Ihres Ventilators entstehen können.

Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen:

Allgemein

• Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.
• Das Hausnetz muss geerdet sein!
• Gerät darf nur vollständig montiert betrieben werden!

Wichtig

Für den elektrischen Anschluss dieses Ventilators wird empfohlen sich an einen spezialisierten Fachmann zu wenden.

Sicherheitshinweise

Vor Zugang an den Anschluss muss der Strom allpolig abgestellt werden. Der Netzanschluss, an welchen Sie angeschlossen sind, muss den geltenden Normen entsprechen. Der Festanschluss muss mit einer Allpoltrennung mit Kontaktabstandsöffnung von mindestens 3 mm versehen sein. Wir empfehlen, den Anschluss von einem qualifizierten Elektriker vornehmen zu lassen. Die Struktur der Decke und u. U. der Anschlussdose müssen das Gewicht des Ventilators bei Bewegung tragen können, d. h. ca. 15 kg minimum. Wählen Sie einen sicheren, ungefährlichen Ort. Keines der Ventilatorblätter darf sich unter einem Fußbodenabstand von 2,30 m befinden. Der Ventilator muss richtig geerdet sein. Vor Inbetriebnahme die Montage sowie alle elektrischen Anschlüsse überprüfen, um jegliche Fall-, Feuer- oder Elektroschock-Gefahr zu verhindern.

Installation Ihres Ventilators

Stellen Sie fest, ob eine Anschlussdose an dem für die Montage vorgesehenen Platz vorhanden ist. Wenn dies nicht der Fall ist, befestigen Sie den Montagehalter direkt an der Decke mit Hilfe von Holzschrauben Durchmesser 6 mm, wenn nötig mit Betondübel Durchmesser 8 mm, oder für Gipsplatten spezielle, dafür geeignete Dübel.

Gehen Sie nach den Abbildungen fig. 1 - fig. 13 auf Seite 4 - 7 vor

• Den Ventilator auspacken und den Inhalt überprüfen. Alle auf der Abbildung dargestellten Teile müssen enthalten sein.

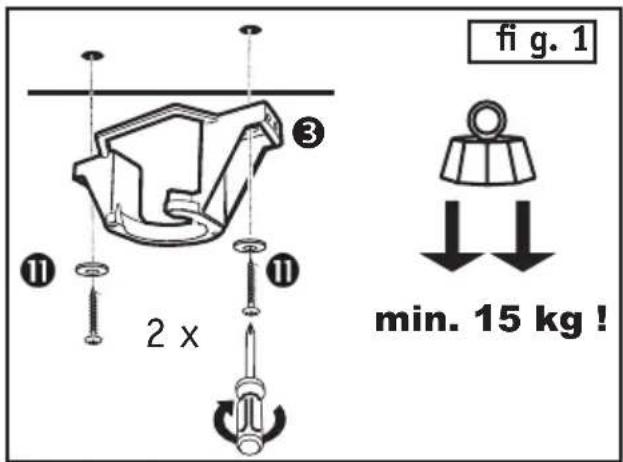

• Der Montagehalter liegt separat vom Ventilator bei. Den Montagehalter mit Hilfe der Schrauben und Unterlegscheiben an dem Deckenauslass der Decke montieren. Für einen sicheren Betrieb Ihres Ventilators stellen Sie bitte sicher, dass der Montagehalter fest sitzt und eben ist.

• Die Aufhängung muss lotrecht erfolgen.
• Den Montagehalter an der Decke befestigen.
• Vor elektrischen Arbeiten den Strom abschalten.
• Den elektrischen Anschluss Ihres Ventilators wie auf Seite 7 in fig. 13 angegeben vornehmen.
• Die Flügel mit Hilfe der Schrauben am Motor montieren. Wenn Sie mehrere Ventilatoren installieren, achten Sie darauf, dass die verschiedenen Flügel nicht untereinander verwechselt werden. Die Flügel sind nach Gewicht gruppiert, um Schwingungen zu verhindern.

- Nach kompletter Montage Ihres Ventilators vergewissern Sie sich, dass alle Anschlüsse einwandfrei sind und die Schrauben und Muttern festgezogen sind.

Betrieb Ihres Ventilators

Vergewissern Sie sich, dass die Montage vollkommen beendet ist.

Zur Regulierung der Drehzahl können Sie den optional angebotenen Stufentrafo oder eine geeignete Fernbedienung verwenden. Verwenden Sie niemals einen Dimmer oder einen Phasenan-schnitt- oder Phasenabschnittregler.

Wichtig

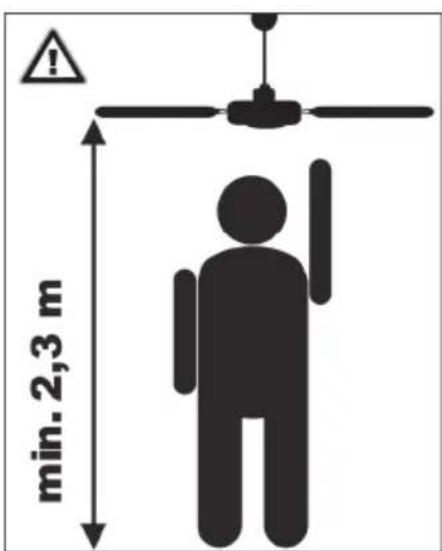

Selbst wenn Ihr Ventilator sich über einem Fußbodenabstand von mehr als 2,30 m befindet, müssen Sie darauf achten, dass die Flügel frei drehen können und keine Gegenstände in deren Radius kommen können.

Wartung Ihres Ventilators

Sie verlängern die Lebensdauer Ihres Ventilators, indem Sie folgende Hinweise beachten:

1. Die verschiedenen Teile der Deckenbefestigung und des Halters 2 mal pro Jahr überprüfen. Die Komponenten des Ventilators können auf einige Teile Spiel haben.
2. Benutzen Sie niemals Wasser zum Reinigen des Motors oder anderer elektrischer Teile; dies würde zu einem Kurzschluss führen.
3. Zum Reinigen der Blätter und des Gehäuses ein weiches Tuch verwenden.
4. Ein Fetten der Lager ist nicht notwendig, die Lager sind dauergeschmiert.

Vergessen Sie nicht zu überprüfen, dass der Anschluss der Erdungsleitung an die Ausgangsklemme und zwischen allen metallischen Teilen richtig vorgenommen wurde (die Steckkontakte an jedes Erdsymbol anschließen).

Hilfe bei Störungen
Störung Abhilfe
Der Ventilator setzt sich nicht in Gang.	Überprüfen Sie die Sicherungen des Hauptnetzes und der anderen Anschlüsse.
	Überprüfen Sie den Anschluss des Ventilators an den Netzanschluss.
	Überprüfen Sie, ob die Sicherungen im Anschlusskasten richtig eingefügt sind.
Der Ventilator macht Geräusche.	Überprüfen Sie, ob alle Schrauben festgezogen sind.
	Geben Sie dem Ventilator und den Lagern eine Einlaufzeit von 24 Stunden Die meisten Geräusche verschwinden nach dieser Zeit.
Der Ventilator schwingt zu stark.	Alle Blätter wurden gewogen und nach Gewicht gruppiert. Die Dichte kann variieren und dadurch Schwingungen erzeugen, selbst wenn alle Blätter das gleiche Gewicht haben. Die folgende Methode kann dazu beitragen, die meisten Schwingungen zu verhindern. Die Schwingungen nach jedem Vorgang überprüfen. Beachten Sie bitte, dass kleine Schwingungen norma sind und kein Problem darstellen.
	Die meisten Schwingungen entstehen, wenn einer der Flügel nicht mehr auf die anderen ausgerichtet ist. Die Ausrichtung der Blätter kann leicht mit Hilfe eines flachen Lineals festgestellt werden. Das Lineal senkrecht an die Decke und zur Blattspitze ansetzen. Den Abstand zwischen Blattseite und Decke markieren. Drehen Sie die Blätter langsam per Hand und nehmen Sie die gleichen Messungen an den anderen Blättern vor. Wenn eines der Blätter nicht richtig ausgerichtet ist, können Sie dies beheben, indem Sie die Halterungen leicht nach oben oder unten drücken, um sie auf die anderen auszurichten.
	Überprüfen Sie, ob der Deckenhalter fest mit der Decke verankert ist.
Achtung: Öffnen des Gerätes und Reparaturen dürfen nur durch einen Fachmann durchgeführt werden!

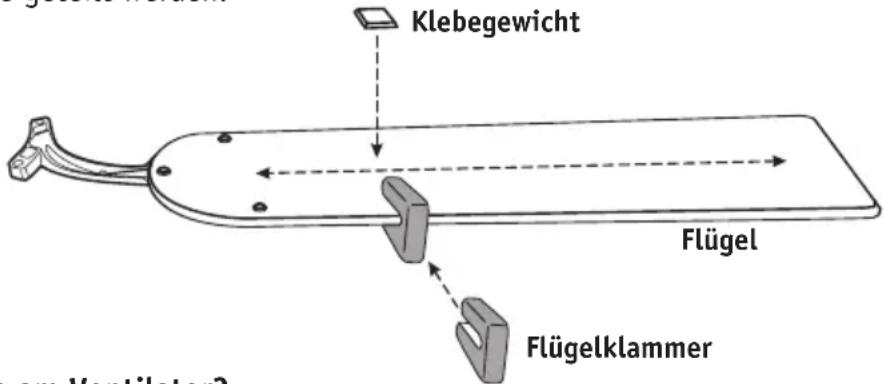

Das Auswuchtset besteht aus 2 Klebegewichten mit je 5 Gramm Gewicht sowie einer Flügelklammer mit 5 Gramm Gewicht. Sollte Ihr Ventilator trotz sorgfältiger Montage gemäss der Bedienungs- und Montageanleitung unwuchtig laufen („schlagen“), gehen Sie bitte wie folgt vor:

1. Schalten Sie Ihren Ventilator an und schalten Sie nacheinander alle Geschwindigkeitsstufen, Wählen Sie für das Auswuchten die Stufe, auf der die Unwucht am stärksten ist.
2. Schalten Sie den Ventilator ab und lassen Sie ihn vollkommen zur Ruhe kommen. Wählen Sie einen beliebigen Flügel aus und schieben Sie die Auswuchtklammer seitlich, etwa mittig, auf die Flügelkante, die nach vorne läuft.
3. Schalten Sie Ihren Ventilator wieder auf die Stufe, in der die Unwucht am größten war. Notieren Sie, ob die Unwucht sich verringert oder vergrößert hat. Schalten Sie den Ventilator wieder ab und wiederholen Sie den Vorgang mit allen Flügeln.
4. Setzen Sie jetzt die Klammer auf den Flügel, bei dem die Unwucht mit aufgesetzter Klammer am geringsten ist. Verschieben Sie die Klamme nach Innen und Außen, um den exakten Punkt der Unwucht zu finden.
5. Kleben Sie nun ein Auswuchtgewicht auf die Oberseite des Flügels auf den Punkt, an dem die Klammer die größte Wirkung auf die Unwucht zeigt.
6. Sollte die Unwucht nicht ganz verschwunden sein, wiederholen Sie bitte den Vorgang mit dem zweiten Klebegewicht, dieses kann auch mit einer handelsüblichen starken Schere oder Zange geteilt werden.

Wie entstehen Unwuchten am Ventilator?

Der Flügel eines Deckenventilators hat an der Spitze eine Geschwindigkeit von bis zu 10 Metern in der Sekunde. Sind nicht alle Flügel von gleicher Masse oder nicht gleichmäßig verteilt, kommt es zu einer Masseverlagerung hin zum schwersten oder am weitesten nach außen stehenden Flügel. Insbesondere Holzflügel sind, bedingt durch die unterschiedliche Dichte des Holzes, besonders anfällig für Unwuchten.

Alle Holzflügel der CASAFAN-Ventilatoren werden in der Produktion mittels einer Feinwaage nach Gewicht sortiert. Ein Flügelsatz besteht dann immer aus 5 gleich schweren Flügeln. Da sich durch die Aufnahme von Luftfeuchtigkeit die Dichte des Holzes verändert und dies besonders an den Flügelkanten geschieht, sind die Kanten und Oberflächen unserer Flügel versiegelt. In Räumen mit höherer Luftfeuchte empfehlen wir jedoch grundsätzlich die Verwendung von Acrylglasflügeln, die keine Feuchtigkeit aufnehmen. Bedenken Sie, dass schon der Fall aus geringer Höhe während des Transportes eine geringe Masseverschiebung verursachen kann. Daher stellt eine kleine Unwucht von bis zu 5 mm (gemessen am Schalttopf des Ventilators) keinen Qualitätsmangel dar. Sie kann, wie oben beschrieben, mit dem Auswuchtset beseitigt werden.

Balancing Kit

Dieses Gerät entspricht der EG-Richtlinie 2002/96/EG. Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.

Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyclen des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben. Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem (in Deutschland Stiftung EAR) nach.
