KMMF330PPS - Four à micro-ondes KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Marque	KitchenAid
Modèle	KMMF330PPS
Type de produit	Four à micro-ondes encastrable
Largeur totale	30 po (76 cm)
Hauteur totale	17 7/8 po (45,4 cm)
Profondeur avec porte	12 po (32,4 cm)
Profondeur avec porte ouverte à 90°	41,4 po (105,3 cm)
Dimensions de la cavité (H x L x P)	9,1 x 18,1 x 11 po (23 x 46 x 27,9 cm)
Alimentation électrique	120 V CA, 60 Hz, 15-20 A
Fonctions principales	Micro-ondes, ventilation avec recyclage ou évacuation extérieure
Configuration de ventilation	Recyclage par défaut, possibilité d'évacuation par le haut ou la paroi
Homologations	UL, CUL ou CSA
Poids supporté par la structure	150 lb (68 kg) incluant l'appareil et l'armoire
Profondeur d'armoire recommandée	12 à 16 po (30,5 à 40,6 cm) selon modèle de montage
Entretien et nettoyage	Nettoyer l'intérieur avec un chiffon humide et détergent doux. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Pièces disponibles via le service agréé KitchenAid. Réparation par professionnel recommandée.

FOIRE AUX QUESTIONS - KMMF330PPS KITCHENAID

Quelles sont les dimensions exactes du four à micro-ondes KitchenAid KMMF330PPS ?

Largeur : 30 po (76 cm), hauteur : 17 7/8 po (45,4 cm), profondeur avec porte : 12 po (32,4 cm), profondeur avec porte ouverte à 90° : 41,4 po (105,3 cm).

Quel type d'alimentation électrique est nécessaire ?

Une prise 120 V CA, 60 Hz, protégée par un fusible de 15 ou 20 A. Un circuit dédié est recommandé.

Peut-on installer ce micro-ondes en affleurement (flush) ?

Oui, pour certaines profondeurs d'armoire. Consultez le guide d'installation pour les mesures précises et l'ensemble de montage de bourrelet en option.

Quelle est la capacité intérieure du four ?

La cavité mesure 9,1 po (23 cm) de hauteur, 18,1 po (46 cm) de largeur et 11 po (27,9 cm) de profondeur.

Comment installer la ventilation ?

Le four est configuré en usine pour un recyclage de l'air. Pour une évacuation extérieure, suivez les instructions du guide d'installation pour configurer l'évacuation par le haut ou la paroi.

Quels sont les modèles compatibles avec cette notice ?

De nombreux modèles KitchenAid et Whirlpool, dont KMMF330P, WMMF5930P, JMHF730R, etc. Voir la liste complète dans la notice.

Quel poids peut supporter l'armoire de montage ?

La structure doit supporter une charge de 150 lb (68 kg) incluant le micro-ondes et l'armoire supérieure avec son contenu.

Comment nettoyer l'intérieur du micro-ondes ?

Utilisez un chiffon doux et un détergent doux. Évitez les nettoyants abrasifs. Pour les taches tenaces, un mélange d'eau et de vinaigre est efficace.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du service agréé KitchenAid ou via des revendeurs agréés. Utilisez le numéro de modèle pour commander.

Ce micro-ondes est-il certifié ?

Oui, il est homologué UL, CUL ou CSA, garantissant sa conformité aux normes de sécurité.

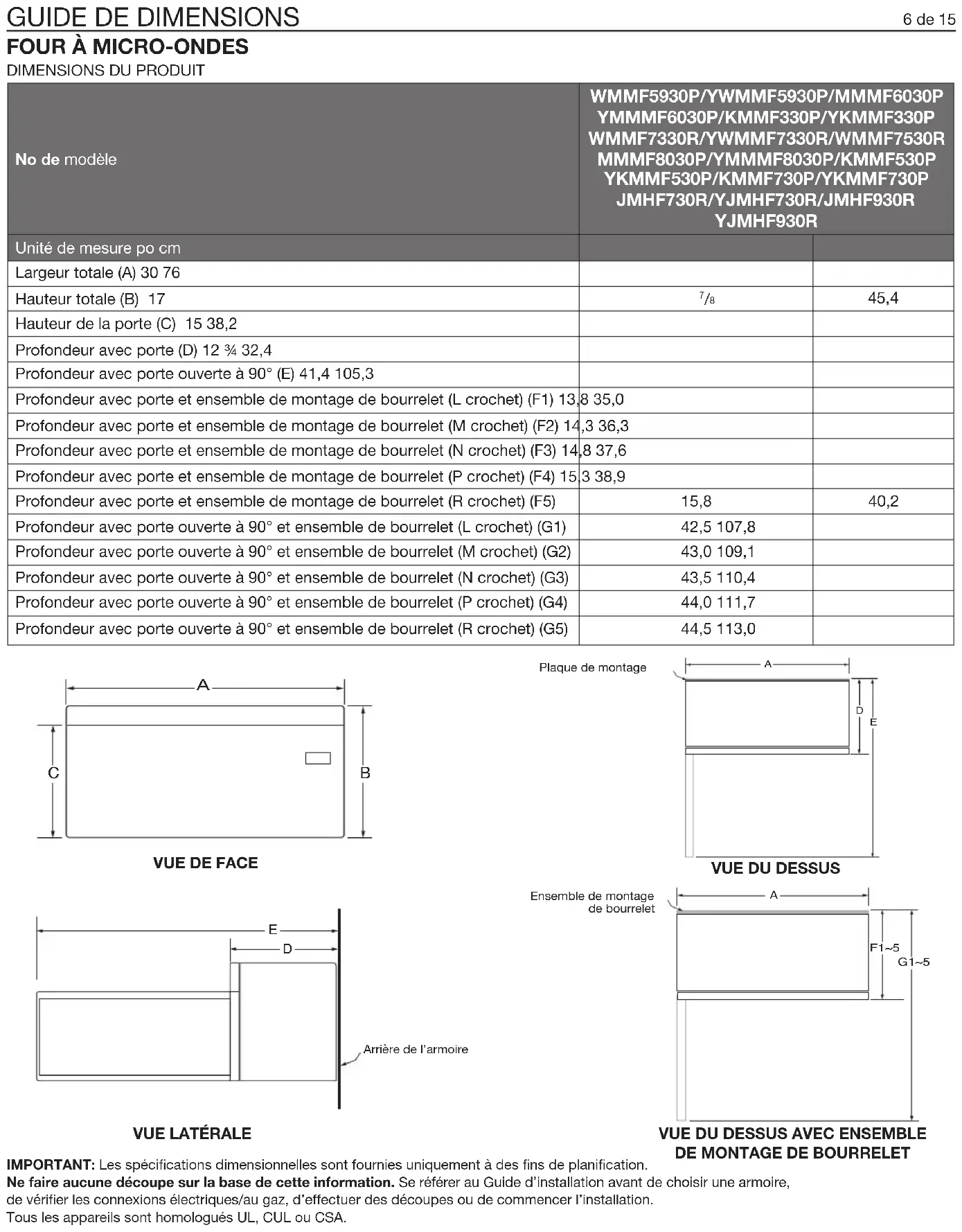

MODE D'EMPLOI KMMF330PPS KITCHENAID

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Unité de mesure po cm
Largeur totale (A) 30 76
Hauteur totale (B) 17	^7/_8	45,4
Hauteur de la porte (C) 15 38,2
Profondeur avec porte (D) 12 34 32,4
Profondeur avec porte ouverte à 90° (E) 41,4 105,3
Profondeur avec porte et ensemble de montage de bourrelet (L crochet) (F1) 13,8 35,0
Profondeur avec porte et ensemble de montage de bourrelet (M crochet) (F2) 14,3 36,3
Profondeur avec porte et ensemble de montage de bourrelet (N crochet) (F3) 14,8 37,6
Profondeur avec porte et ensemble de montage de bourrelet (P crochet) (F4) 15,3 38,9
Profondeur avec porte et ensemble de montage de bourrelet (R crochet) (F5)	15,8	40,2
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (L crochet) (G1)	42,5 107,8
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (M crochet) (G2)	43,0 109,1
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (N crochet) (G3)	43,5 110,4
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (P crochet) (G4)	44,0 111,7
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (R crochet) (G5)	44,5 113,0

A C B

VUE DE FACE

Plaque de montage

A D E

VUE DU DESSUS

E D Arrière de l'armoire

VUE LATÉRALE

Ensemble de montage de bourrelet

A F1~5 G1~5

VUE DU DESSUS AVEC ENSEMBLE DE MONTAGE DE BOURRELET

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire,

de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS DE CAVITÉ DU FOUR À MICRO-ONDES

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unité de mesure po cm
Hauteur de la cavité (A) 9,1 23
Largeur de la cavité (B) 18,1 46
Profondeur de la cavité (C) 11 27,9

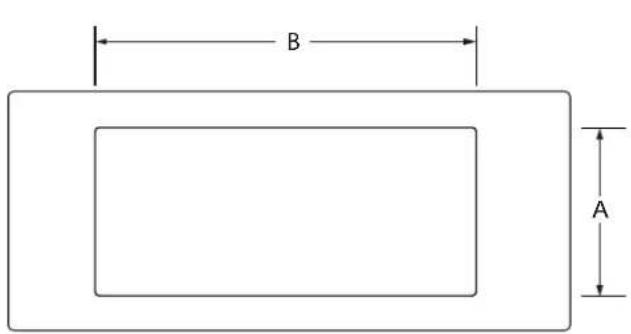

B A

VUE AVANT INTÉRIEURE DE LA CAVITÉ

C Arrière de l'armoire

VUE LATÉRALE INTÉRIEURE DE LA CAVITÉ

FOUR À MICRO-ONDES

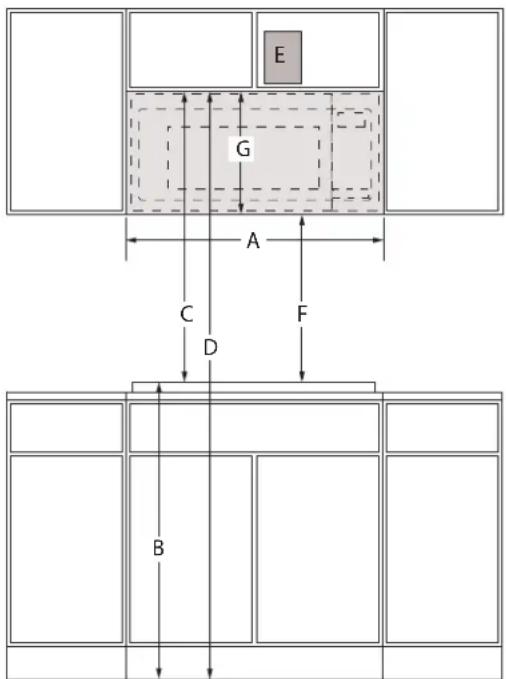

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RJMHF930R/YJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Largeur de l'ouverture de l'armoire (minimum) (A) 30 76,2
Hauteur typique de la surface de cuisson au sol sur la base des comptoirs de 36 po (91,4 cm. (B)	36 91,4
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	30 76,2
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	36 91,4
Hauteur minimale du sol au sommet de l'ouverture de l'armoire.(B + C = D). (D)	66 167,6
Hauteur recommandée du sol au sommet de l'ouverture de l'armoire(B + C = D). (D)	72 183
Emplacements recommandés pour la prise électrique. (E) Voir le schéma ci-dessous
Hauteur minimum du plancher au bas du four à micro-ondes (F) 12	18	30,8
Hauteur recommandée du plancher au bas du four à micro-ondes (F) 18	18	46
Hauteur minimum de la surface plane arrière (G) 18		45,8

SPÉCIFICATIONS ÉLECTRIQUES

Une source d'alimentation de 120 V CA à 60 Hz uniquement et protégée par fusible de 15 A ou 20 A est nécessaire. On recommande d'utiliser un disjoncteur temporisé ou un circuit dédié. Ne pas utiliser de câble de rallonge.

EXIGENCES D'EMPLACEMENT

La structure de support doit être capable de soutenir une charge de 150 lb (68 kg) incluant le four à micro-ondes et l'armoire supérieure, y compris son contenu.

La plaque de montage doit être fixée à au moins un montant mural de 2 po x 4 po (5,1 cm x 10,2 cm).

La distance de montage entre un mur fixe sur le côté charnière de la porte et le four à micro-ondes est de 5 po (12,7 cm).

EXIGENCES CONCERNANT L'ÉVACUATION

Le four à micro-ondes a été configuré à l'usine pour une ventilation avec recyclage.

Pour évacuer à travers le sommet ou la paroi, consulter les instructions d'installation pour plus d'informations.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/ KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Mesure de l'ouverture et du dégagement po cm
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A) 12	~12,75 30,5~32,4
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (B) 1	2,75~13 32,4~33
Profondeur de l'armoire supérieure (minimum – maximum)* (C) 0,5 1,27
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A) N(B) O

*Ce four à micro-ondes est réglé en usine pour une armoire supérieure de 12 po (30,5 cm)\~13 po (33,02 cm) de profondeur, installé avec la plaque de montage fournie.

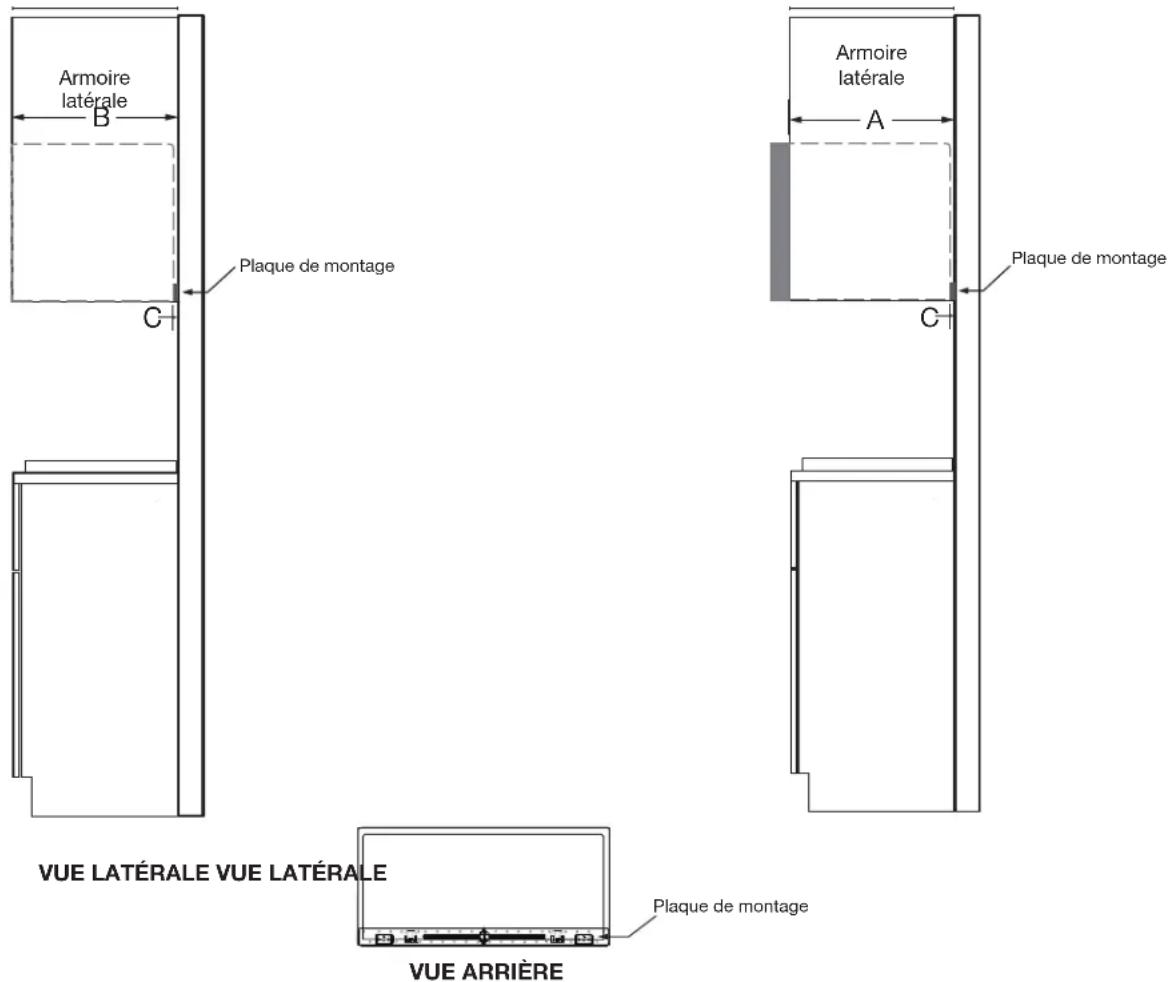

Armoire latérale B Plaque de montage C Armoire latérale A Plaque de montage C VUE LATÉRALE VUE LATÉRALE Plaque de montage VUE ARRIÈRE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.
Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930PMMMF6030P/YMMMM6030PKMMF330P/YKMMF330PWMMF7330R/YWMMF7330RWMMF7530R/MMMF8030PYMMMF8030P/KMMF530PYKMMF530P/KMMF730PYKMMF730P/JMHF730RYJMHF730R/JMHF930RYJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (A1) 13 34 ~14 35~35,6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13~13 34 33~35
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* * (B1)	14 14 ~14 12	36,2~36,8
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14~14 14 35,6~36,2
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (C1) 14 34 ~15 37,5~38,1
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 12 ~14 34 36,8~37,5
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (D1) 15 14 ~15 12 38,7~39,4
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15~15 14 38,1~38,7
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (E1) 15 34 ~16 40~40.6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 12 ~15 34 39,4~40
De l'arrière du four à micro-ondes à l'arrière de l'armoire ou au mur (F) 1,5~3,5 3,8~8,9
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A1, B1, C1, D1, E1) O(A2, B2, C2, D2, E2) N

D- Profondeur de l'armoire du dessus

* Pour une armoire supérieure plus large que 13 po (33,02 cm) et d'une profondeur égale ou inférieure à 16 po (40,64 cm), installée avec l'ensemble de montage de bourrelet en option W11630300, l'ensemble de montage de bourrelet n'est pas fourni, mais peut être acheté auprès de Whirlpool®.

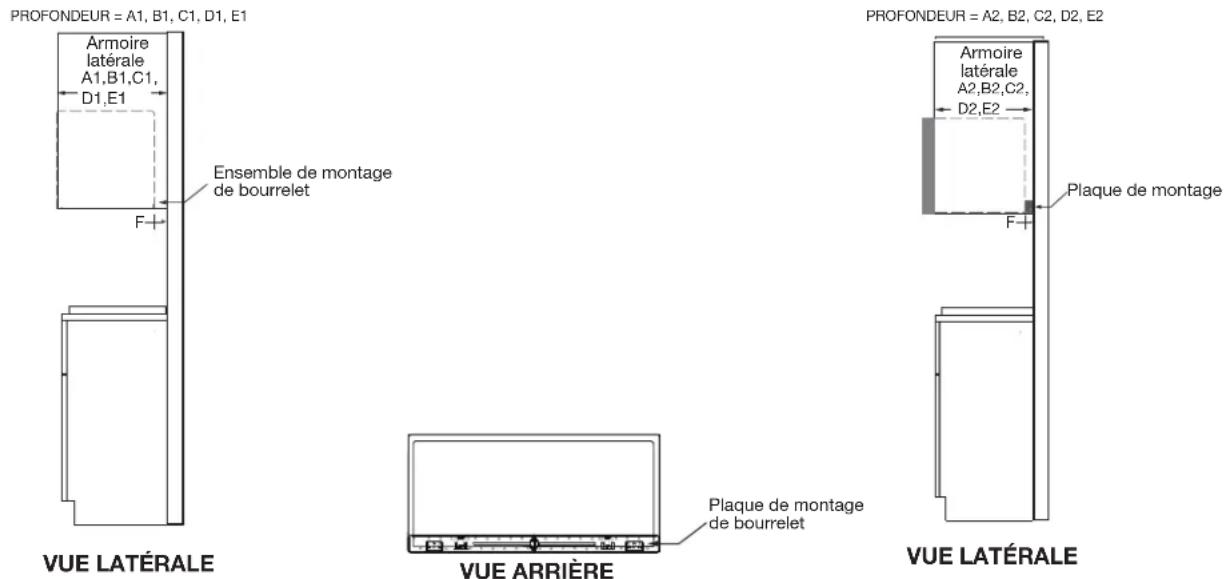

PROFONDEUR = A1, B1, C1, D1, E1 Armoire latérale A1,B1,C1, D1,E1 Ensemble de montage de bourrelet VUE LATÉRALE VUE ARRIÈRE Plaque de montage de bourrelet PROFONDEUR = A2, B2, C2, D2, E2 Armoire latérale A2,B2,C2, D2,E2 Plaque de montage VUE LATÉRALE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.
