MODE D'EMPLOI LT3924 IFM

Notice d'utilisation

Capteur électronique pour niveau et température

LT39xx

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4

2 Consignes de sécurité.... 5

3 Usage prévu 6

3.1 Applications 6

3.1.1 Restrictions de l'application.... 6

4 Fonctions 7

4.1 Caractéristiques de l'appareil 7

4.2 Principe de mesure niveau 7

4.3 Principe de mesure température....7

4.4 Modes de fonctionnement.... 8

4.5 Remarques sur la protection intégrée anti-débordement.... 8

4.6 Fonction d'affichage 9

4.7 Fonction analogique 9

4.7.1 Mesure de niveau avec protection anti-débordement 9

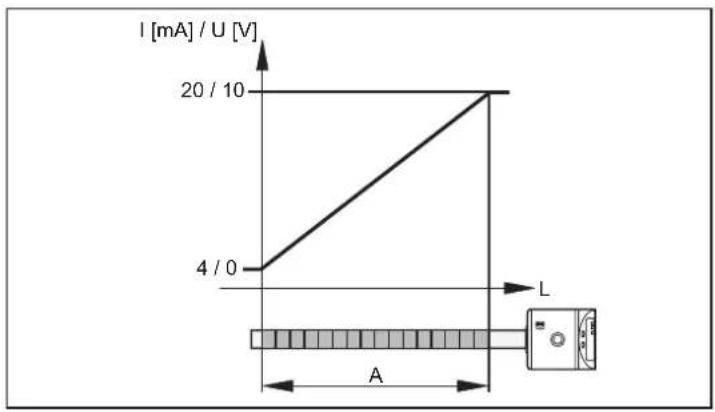

4.7.2 Mesure de niveau sans protection anti-débordement 10

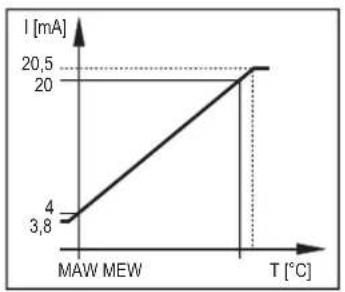

4.7.3 Mesure de température.... 11

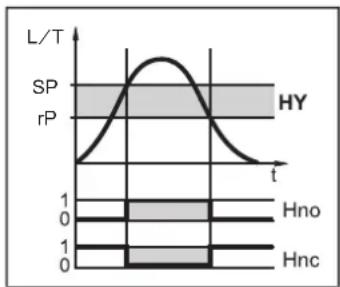

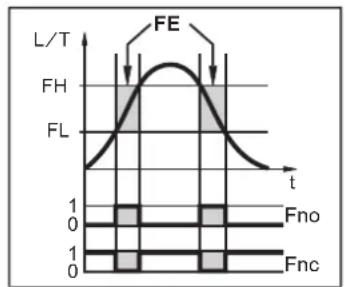

4.8 Fonction de commutation 12

4.9 Offset pour l'affichage du niveau réel de la cuve 13

4.10 Etat défini en cas de défaut.... 13

4.11 Mémoire de valeurs extrêmes 13

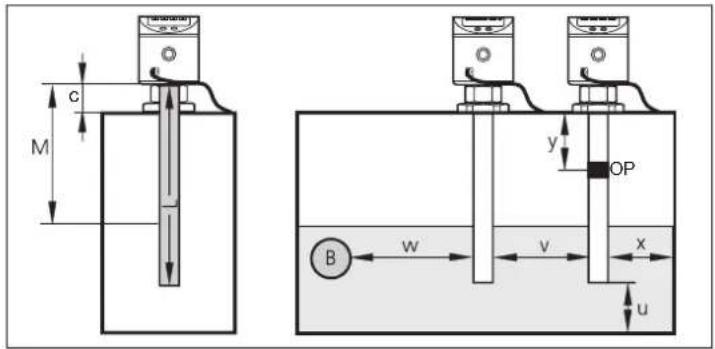

5 Montage 14

5.1 Notices de montage pour le fonctionnement avec protection anti-débordement ..... 14

5.2 Notices de montage pour le fonctionnement sans protection anti-débordement ..... 15

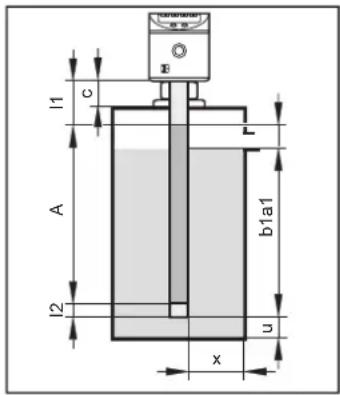

5.2.1 Montage dans la zone inactive 15

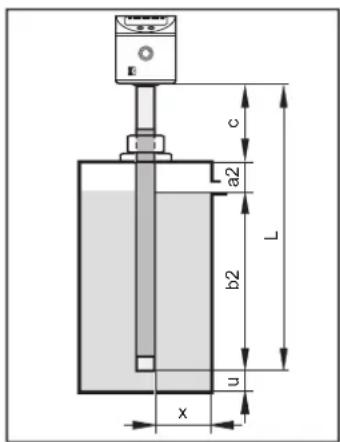

5.2.2 Montage dans la zone active.... 15

5.3 Autres remarques sur le montage.... 16

5.3.1 Marquage de la hauteur d'installation 17

6 Raccordement électrique 18

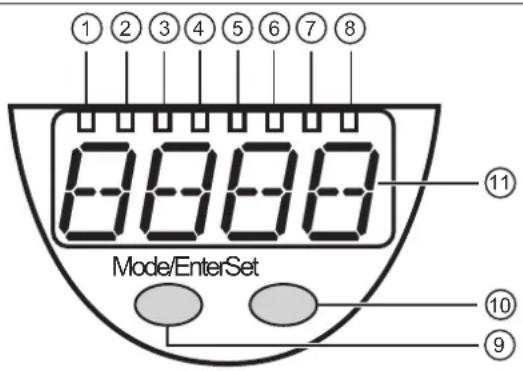

7 Eléments de service et d'indication.... 19

8 Menu....20

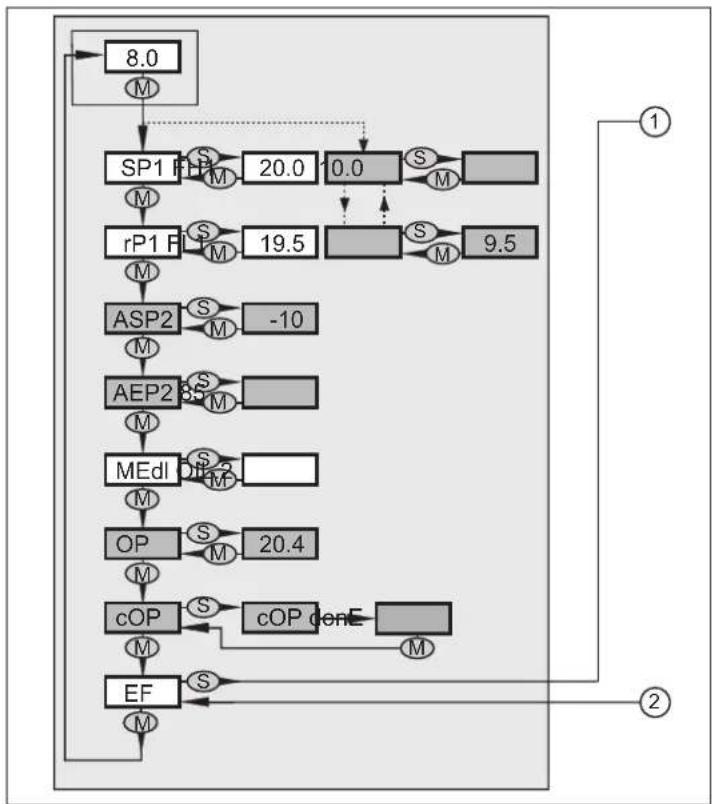

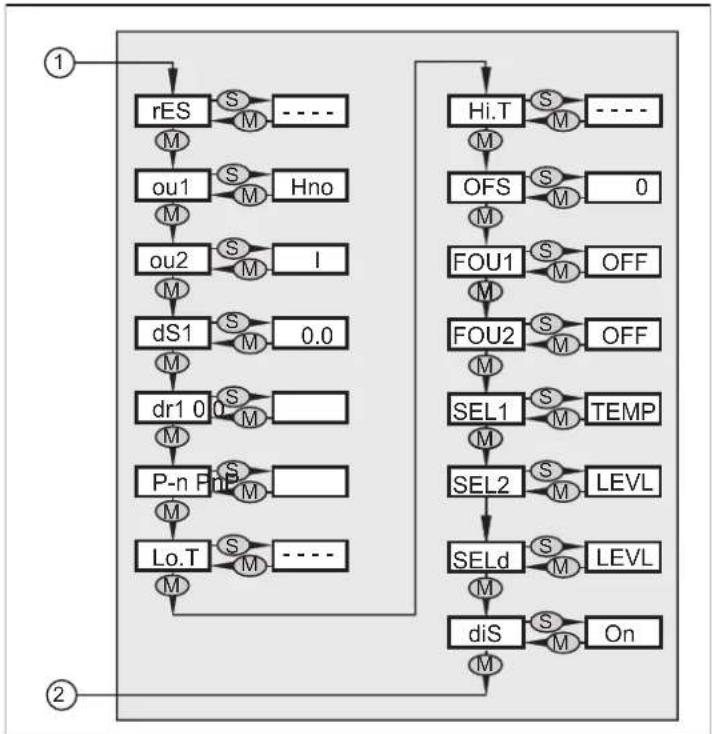

8.1 Structure du menu : 20

9 Paramétrage....21

9.1 IO-Link 21

9.2 Remarques sur le paramétrage via IO-Link.... 21

9.3 Paramétrage général 21

9.4 Introduction rapide 24

9.4.1 Exemple de configuration 1....24

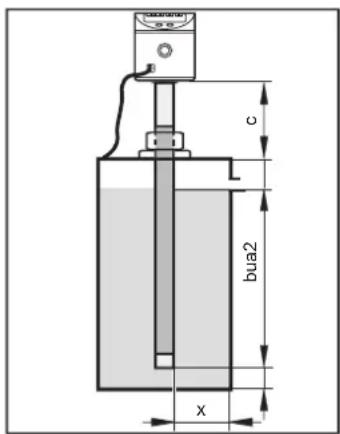

9.4.2 Exemple de configuration 2.... 24

9.5 Réglages de base 25

9.5.1 Assigner les valeurs process aux sorties.... 25

9.5.2 Assigner les valeurs process à l'affichage.... 25

9.5.3 Réglage de l'offset 25

9.5.4 Régler le fluide 26

9.5.5 Régler la protection anti-débordement 26

9.5.6 Régler la protection anti-débordement 27

9.6 Réglage des signaux de sorties 28

9.6.1 Réglage de la fonction de sortie pour OUT1 28

9.6.2 Réglage de la fonction de sortie pour OUT2 28

9.6.3 Réglage des seuils de commutation (fonction hystérésis)....28

9.6.4 Réglage des seuils de commutation (fonction fenêtre) 28

9.6.5 Mise à l'échelle du signal analogique 28

9.6.6 Définir la temporisation de commutation pour la sortie de commutation ..... 28

9.6.7 Définir la temporisation au déclenchement pour la sortie de commutation ..... 29

9.6.8 Réglage de la logique de commutation de la sortie 29

9.6.9 Comportement des sorties en cas de défaut.... 29

9.6.10 Configuration de l'affichage.... 29
9.6.11 Remettre tous les paramètres au réglage usine.... 29

9.7 Valeurs de réglage / plages de réglage.... 29

9.7.1 Valeurs de réglage [OFS] 29
9.7.2 Plages de réglage seuils de commutation pour niveau 30
9.7.3 Plages de réglage seuils de commutation pour température.... 30
9.7.4 Valeurs de réglage pour [OP] 30
9.7.5 Aide au calcul [OP] 31

9.7.5.1 Réglage « à partir du haut » 31

9.7.5.2 Réglage « à partir du bas » 31

9.7.6 Plages de réglage [ASP2] et [AEP2] 32

10 Fonctionnement 33

10.1 Affichages de fonctionnement.... 33
10.2 Affichage des valeurs de paramètres réglées 33
10.3 Lecture / mise à zéro de la température mémoire de valeurs extrêmes. 33
10.4 Sélection rapide niveau / température.... 33
10.5 Messages d'erreur 34
10.6 Comportement des sorties dans différents modes de fonctionnement 34

11 Entretien, nettoyage, changement de fluide 35

11.1 Consignes de maintenance pour le fonctionnement sans protection anti-débordement . . 35

12 Elimination 36
13 Réglage usine.... 37

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• L'appareil est conforme à la norme EN 61000-6-4 et un produit de classe A. L'appareil peut causer des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit trouver un remède approprié.

3 Usage prévu

3.1 Applications

L'appareil a été conçu pour satisfaire notamment aux exigences des applications en machines-outils. Il est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification (émulsions même chargées) ainsi que des huiles de coupe et hydrauliques.

L'appareil contrôle 2 valeurs de process : niveau et température.

3.1.1 Restrictions de l'application

• L'appareil n'est pas approprié pour :

• acides et bases.
• zones aseptiques et la galvanisation.
  – fluides à forte conductivité et adhérents (par ex. colle, shampoing).
  – fluides pulvérulents, matières en vrac.
• l'emploi sur des rectifieuses (risque élevé de formation de dépôts).

- une mousse de forte conductivité est peut-être détectée comme niveau.

▶ Vérifier le fonctionnement correct sur l'application réelle.
- En cas d'emploi dans des fluides aqueux avec des températures >35^ , monter l'appareil dans un tube isolant thermique ( Accessoires).
- Pour le cas de détection automatique du fluide : Pour les fluides très hétérogènes, formant des couches séparées (par ex. une couche d'huile sur de l'eau) la préconisation suivante s'applique :
▶ Vérifier le fonctionnement correct sur l'application réelle.

4 Fonctions

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

4.1 Caractéristiques de l'appareil

L'appareil peut être utilisé et monté indifféremment dans des cuves de tailles différentes.

▶ Suivre les instructions de montage !

2 sorties sont disponibles. Elles peuvent être paramétrées indépendamment l'une de l'autre.

OUT1 : • signal	de commutation pour la valeur limite du niveau / IO-Link• signal de commutation pour la valeur limite de la température / IO-Link
OUT2 : • signal	analogique proportionnel au niveau• signal analogique proportionnel à la température

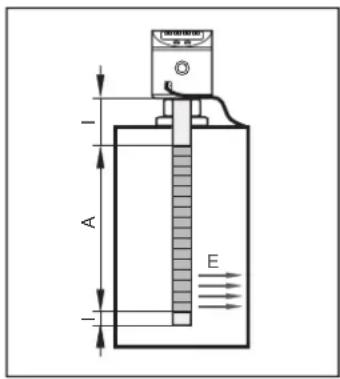

4.2 Principe de mesure niveau

Le capteur détecte le niveau de liquides selon le principe de mesure capacitif.

A I E

Un champ électrique (E) est généré et influencé par le fluide à détecter. Ce changement du champ donne un signal de mesure qui est évalué de façon électronique.

La constante diélectrique du fluide est déterminante pour sa détection. Des fluides avec une haute constante diélectrique (par ex. eau) causent un fort signal de mesure, des fluides avec une basse constante diélectrique (par ex. huile) un signal plus faible.

La zone de mesure active de la sonde dispose de 16 segments de mesure capacitifs. Ils génèrent des signaux de mesure qui dépendent du degré de couverture.

I : Zone inactive

A : Zone active (16 segments actifs)

E : Champ électrique

Dimensions : www.ifm.com, → Fiche technique

4.3 Principe de mesure température

La température est détectée par un élément Pt à l'extrémité basse de la tige et évaluée électroniquement.

- Les fluides sans une teneur en eau (par ex. huiles) sont détectés directement (contact direct avec le fluide).

- Les fluides aqueux peuvent également être détectés directement jusqu'à des températures de 35 °C.

En cas de températures > 35 °C un tube isolant thermique doit être utilisé pour l'utilisation dans les fluides aqueux. Ainsi, la détection de température est indirecte (sans contact direct avec le fluide).

4.4 Modes de fonctionnement

Pour l'adaptation à l'application existante :

sélectionner le mode de fonctionnement nécessaire.

- Sélection manuelle du fluide avec protection anti-débordement (réglage usine) :

Recommandé ! Fiabilité opérationnelle maximale !

Le fluide à détecter est réglé manuellement [MEdI]. De plus, une protection intégrée et indépendante anti-débordement est disponible.

- Sélection manuelle du fluide sans protection anti-débordement :

Fiabilité opérationnelle moyenne !

Les fluides à détecter sont réglés manuellement comme décrit sous 1. Cependant, la protection anti-débordement est désactivée. Ainsi, aucun réglage n'est nécessaire.

- Détection automatique du fluide :

Fiabilité opérationnelle minimale !

Chaque fois l'appareil est mis sous tension, il se règle automatiquement sur le fluide et l'environnement de montage.

Avec la détection automatique du fluide, la protection anti-débordement n'est pas disponible ! La détection automatique du fluide ne peut fonctionner correctement que sous certaines conditions (par ex. respect de spécifications de montage, restrictions de fonctionnement et de maintenance).

4.5 Remarques sur la protection intégrée anti-débordement

Avec le paramètre [OP] (OP = overflow prevention), l'un des segments de mesure supérieurs est défini comme protection intégrée anti-débordement.

Si la protection anti-débordement OP est activée, il faut effectuer un réglage suivant l'installation [cOP]. Sinon, l'appareil ne passe pas à la disponibilité ; l'afficheur indique [≡ ≡ ≡ ≡].

La protection anti-débordement OP peut être désactivée ([OP] = [OFF]).

La désactivation de la protection anti-débordement OP peut limiter la fiabilité opérationnelle. Pour un fonctionnement optimal et une fiabilité opérationnelle maximale, il est conseillé de ne pas désactiver la protection anti-débordement OP !

La protection anti-débordement OP est la limite maximale de l'étendue de mesure. Le seuil de commutation [SP1] / [FH1] est toujours inférieur à [OP] !

La protection anti-débordement OP n'est pas assignée à une sortie séparée ! Elle offre une protection supplémentaire et ne déclenche une opération de commutation que si pour un niveau augmentant, la sortie de commutation n'a pas commuté bien que le seuil de commutation correspondant ait été atteint (par ex. en raison de dysfonctionnements relatifs à l'application).

Typiquement, la protection anti-débordement OP répond déjà quand le segment de mesure sélectionné est atteint (quelques mm avant la valeur OP réglée).

La réponse de la protection anti-débordement OP se fait immédiatement et sans temporisation. Les temporisations réglées (par ex. d'un seuil de commutation directement en dessous) n'ont pas d'effet sur la protection anti-débordement OP !

La réponse de la protection anti-débordement OP est indiquée sur l'afficheur (« Full » et l'indication du niveau actuel permutent toutes les secondes).

4.6 Fonction d'affichage

L'appareil affiche le niveau actuel / la température actuelle. L'état de commutation de la sortie de commutation est indiqué par une LED.

La valeur process (niveau / température) peut être changée temporairement en mode de fonctionnement :

▶ Appuyer brièvement sur [Set].
▶ Affichage de l'autre unité de mesure pendant 30 s, la LED correspondante est allumée.

4.7 Fonction analogique

L'appareil fournit un signal analogique proportionnel au niveau / à la température.

La sortie analogique (OUT2) peut être paramétrée :

• [SEL2] affecte la valeur process (niveau / température) à la sortie analogique.
• [ou2] définit la fonction de sortie de la sortie analogique (mA / V).

En cas d'une erreur interne, le signal de sortie se comporte selon les paramètres réglés dans [FOU2].

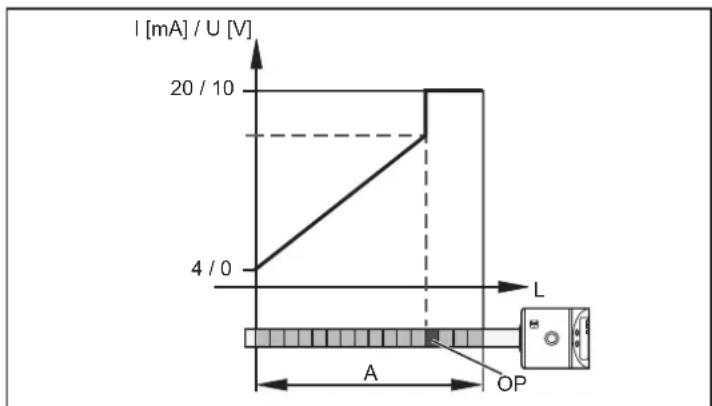

4.7.1 Mesure de niveau avec protection anti-débordement

▶ [SEL2] = [LEVL]
▶ [OP] = [valeur ...] (Protection anti-débordement OP activée!)
▶ [ou2] = [I] ou [U]

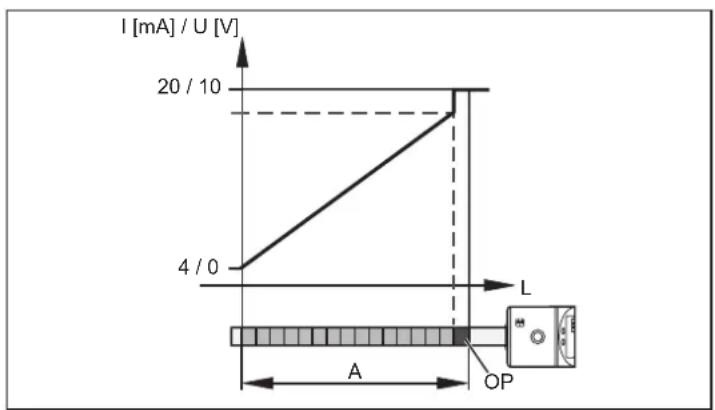

Fig. 1: OP positionné sur le segment le plus haut.

Fig. 2: OP déplacé vers le bas.

A : Zone active

OP : Segment de mesure protection anti-débordement OP

L : Niveau

L'étendue de mesure est limitée par le segment de mesure OP actif. Si le niveau atteint le segment de mesure OP, le signal de sortie saute à sa valeur maximale (20 mA / 10 V).

La position du segment de mesure OP n'a pas d'influence sur la pente de la courbe caractéristique.

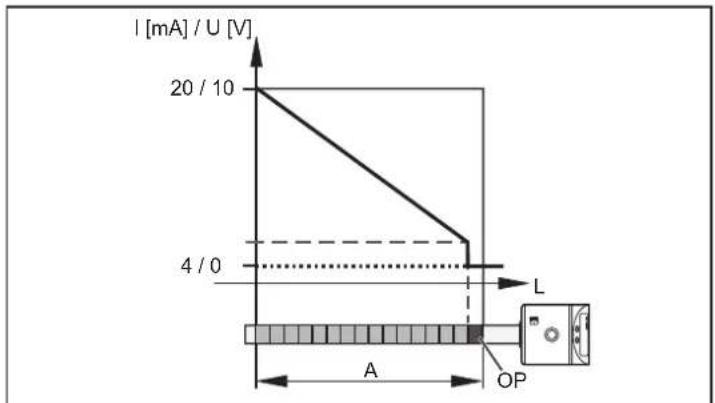

▶ [SEL2] = [LEVL]
▶ [OP] = [valeur ...] (Protection anti-débordement OP activée!)
▶ [ou2] = [InEG] ou [UnEG]

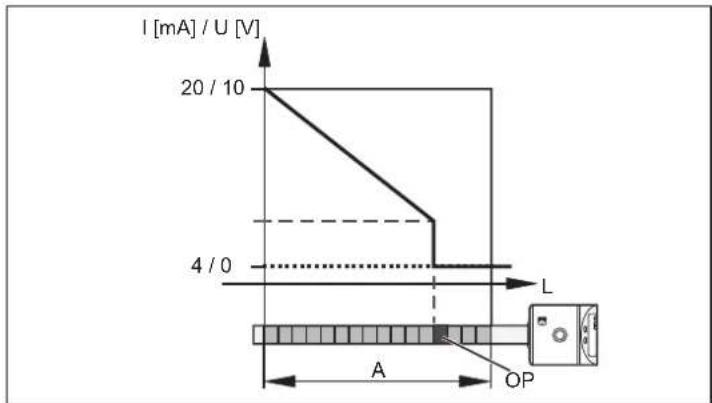

Fig. 3: OP positionné sur le segment le plus haut.

Fig. 4: OP déplacé vers le bas

A: Zone active

OP : Segment de mesure protection anti-débordement OP

L : Niveau

L'étendue de mesure est limitée par le segment de mesure OP actif. Si le niveau atteint le segment de mesure OP, le signal de sortie saute à sa valeur minimale (4 mA / 0 V).

La position du segment de mesure OP n'a pas d'influence sur la pente de la courbe caractéristique.

4.7.2 Mesure de niveau sans protection anti-débordement

▶ [SEL2] = [LEVL]
▶ [OP] = [valeur ...] (Protection anti-débordement OP activée!)
▶ [ou2] = [I] ou [U]

[MEdI] = [Auto] ou [OP] = [OFF] : Mode de fonctionnement avec la fiabilité opérationnelle la plus faible !

4.7.3 Mesure de température

▶ [SEL2] = [TEMP]

Pour la mesure de température, le signal analogique peut être mis à l'échelle. Les limites de l'étendue de mesure pour le signal de sortie inférieur (valeur minimum de la sortie analogique = ASP2) et le signal de sortie supérieur (valeur maximum de la sortie analogique = AEP2) peuvent être réglées.

Distance minimale entre [ASP2] et [AEP2] = 22 °C.

Si la valeur est inférieure ou supérieure à l'étendue de mesure de plus de 10 %, [UL] / [OL] est affiché.

Fonction de sortie - sortie courant :

Fig. 7: Etendue de mesure maximale à [ou2] = [I]

Fig. 8: Etendue de mesure mise à l'échelle à [ou2] = [I]

MAW : Valeur initiale de l'étendue de mesure ASP2 : Valeur minimale de la sortie analogique MEW : Valeur finale de l'étendue de mesure AEP2 : Valeur maximale de la sortie analogique

Dans l'étendue de mesure (-20 à 90 °C) le signal de sortie est entre 4 à 20 mA à [ou2] = [I] ou 20 à 4 mA à [ou2] = [InEG] (sans figure).

Si la valeur de température (T) est en dehors de l'étendue de mesure, le signal de sortie est comme suit :

	[ou2] = [I] [ou2] = [InEG]
T < MAW (ASP2) 3,8 à 4 mA 20,5 à 20 mA
T > MEW (AEP2) 20 à 20,5 mA 4 à 3,8 mA

Fonction de sortie - sortie tension :

Fig. 9: Etendue de mesure maximale à [ou2] = [U]

Fig. 10: Etendue de mesure mise à l'échelle à [ou2] = [U]

MAW : Valeur initiale de l'étendue de mesure ASP2 : Valeur minimale de la sortie analogique MEW : Valeur finale de l'étendue de mesure AEP2 : Valeur maximale de la sortie analogique

Dans l'étendue de mesure (-20 à 90 °C) le signal de sortie est entre 0 à 10 mA à [ou2] = [U] ou 10 à 0 V à [ou2] = [UnEG] (sans fig.).

Si la valeur de température (T) est en dehors de l'étendue de mesure, le signal de sortie est comme suit :

	[ou2] = [U]	[ou2] = [UnEG]
T < MAW (ASP2)	0 V	10,3 à 10 V
T > MEW (AEP2)	10 à 10,3 V	0 V

4.8 Fonction de commutation

L'appareil signale que les valeurs limites réglées sont atteintes ou non via la sortie de commutation (OUT1). La sortie peut être paramétrée.

• Le paramètre [SEL1] affecte la valeur process, niveau / température, à la sortie OUT1.

Fonctions de commutation sélectionnables :

• Fonction hystérésis / normalement ouvert : [ou1] = [Hno].
• Fonction hystérésis / normalement fermé : [OU1] = [Hnc].

D'abord le seuil d'enclenchement (SP1) est réglé, ensuite le seuil de déclenchement (rP1) avec la différence souhaitée.

L'hystérésis pour la protection anti-débordement OP est fixe.

• Fonction fenêtre / normalement ouvert : [ou1] = [Fno].
• Fonction fenêtre / normalement fermé : [ou1] = [Fnc].

La largeur de la fenêtre peut être réglée par la différence entre [FH1] et [FL1]. [FH1] = valeur supérieure, [FL1] = valeur inférieure.

Fig. 11: Fonction hystérésis normalement ouvert / normalement fermé

Fig. 12: Fonction fenêtre normalement ouvert / normalement fermé

L : Niveau
T : Température
HY : Hystérésis
FE : Fenêtre

4.9 Offset pour l'affichage du niveau réel de la cuve

La distance entre le fond de la cuve et le bord inférieur de la sonde peut être saisie comme valeur d'offset [OFS]. Ainsi, l'affichage et les seuils de commutation se réfèrent au niveau réel (point de référence = fond de la cuve).

Pour [OFS] = [0] : Le bord inférieur de la sonde sert de référence.

L'offset réglé se réfère seulement à l'affichage sur l'appareil. Il n'a pas d'effet sur la sortie analogique, ni sur la valeur process transmise via IO-Link. Cependant, le paramètre OFS est transmis correctement via IO-Link et peut ainsi être pris en compte.

4.10 Etat défini en cas de défaut

Pour chacune des sorties un état en cas de défaut peut être défini. Si un défaut de l'appareil est détecté ou si la qualité du signal tombe en dessous d'une valeur minimale, les sorties passent à un état défini. Le comportement des sorties en cas de défaut est réglable à l'aide des paramètres [FOU1] / FOU2].

4.11 Mémoire de valeurs extrêmes

Via les points de menu [Lo.T] et [Hi.T], la valeur minimale et la valeur maximale des températures qui se sont produites depuis le dernier reset de la mémoire peuvent être lues.

5 Montage

L : Longueur de la tige u à y : Distances minimales
M : Zone pour l'élément de montage OP : Protection anti-débordement
c : Longueur d'extension max. B : Objet métallique dans la cuve

	LT3922 LT3923 LT3924
	[cm] [cm] [cm]
L (longueur de la tige) 26,4 47,2	72,8
M (zone de montage)	14,0 23,0	36,0
c (longueur d'extension max.)*

* Valable pour le montage selon l'illustration (l'épaisseur du couvercle de la cuve n'est pas pris en compte ; l'élément de montage ne dépasse pas sur l'intérieur de la cuve).

▶ Sinon : Prendre en compte la zone de montage M.

5.1 Notices de montage pour le fonctionnement avec protection anti-débordement

Il est permis de fixer les éléments de montage dans la zone de montage (M) (→ Montage).

▶ Respecter la longueur d'extension maximale admissible (c) (→ Montage).
▶ Respecter les distances minimales (→ Montage).
▶ Respecter les remarques sur la protection intégrée anti-débordement OP !

La protection anti-débordement OP doit :

1. être située en dessous de l'élément de montage
2. être réglée à une distance minimale (y). La distance minimale est mesurée entre le bord inférieur de l'élément de montage et la valeur OP.

Plus d'informations [OP] : → Aide au calcul [OP]

5.2 Notices de montage pour le fonctionnement sans protection anti-débordement

▶ [MEdl] = [Auto] ou [OP] = [OFF] (protection anti-débordement OP désactivée !)

5.2.1 Montage dans la zone inactive

Entre le niveau maximal (b1) et la zone inactive (l1), il faut respecter la distance minimale (a1)!

I1 c A b1a1 l2 u x

▶ Fixer l'appareil à l'aide d'éléments de montage dans la zone inactive (I1). La longueur d'extension (c) ne doit pas être plus grande que (I1) (→ Tableau).
Assurer que le niveau maximal (b1) ne peut pas être dépassé après le montage (→ Tableau).
▶ Respecter autres distances minimales : Montage dans la zone active (→ ☐ 15)

I1 / I2 : Zones inactives

A : Zone active
a1 : Distance minimale de la zone inactive (l1) au niveau maximal (b1)
b1 : Niveau max. à partir du bas du capteur (sans offset)
c : Longueur d'extension

	LTx922 LTx923 LTx924
	[cm] [cm] [cm]
I1 5,3 6,0 10,4
A 19,5	39,0	58,5
a1	1,0 1,5	2,5
b1	20,0	39,5	59,5

5.2.2 Montage dans la zone active

Entre le niveau maximal (b2) et l'élément de montage, il faut respecter la distance minimale (a2) !

c a2 L b2 u x

▶ Fixer des éléments de montage dans la zone de montage (M) (→ Montage). Respecter la longueur d'extension maximale admissible (c) (→ Tableau Montage).
Assurer que le niveau maximal (b2) ne peut pas être dépassé après le montage :
(b2) = (L) - (c) - (a2) (sans offset)
▶ Respecter les autres distances minimales indiquées dans le tableau.

c : Longueur d'extension
a2 : Distance minimale de l'élément de montage au niveau maximal (b2).
b2 : Niveau max. à partir du bas du capteur.

En cas de détection automatique du fluide [MEdI] = [Auto] ou de protection anti-débordement désactivée [OP] = [OFF], le capteur se réinitialise automatiquement chaque fois qu'il est mis sous tension et s'adapte au fluide et à l'environnement de montage. La zone active / l'étendue de mesure ne doit pas être complètement couverte par le fluide ! Ceci est garantie par les distances minimales indiquées. Des distances insuffisantes peuvent entraîner des désactivations et des dysfonctionnements !

5.3 Autres remarques sur le montage

En cas de montage dans des tuyaux plastiques / cuves plastiques, le diamètre intérieur (du tuyau) doit être min. 12 cm. Installer le capteur au centre.
En cas de montage dans des tuyaux métalliques, le diamètre intérieur du tuyau (d) doit être au moins de :

5.3.1 Marquage de la hauteur d'installation

▶ Fixer la hauteur d'installation réglée à l'aide de la pince pour tuyau en acier inox fournie.

Si le détecteur est enlevé de la fixation pour des travaux d'entretien, la pince sert de butée lors du remontage. De ce fait, un déréglage non intentionnel du capteur est exclu. Ceci est notamment nécessaire pour le bon fonctionnement de la protection anti-débordement OP.

▶ Fixer la pince pour tuyau en acier inox fournie à l'aide d'une tenaille usuelle.
▶ Assurer le bon positionnement de la pince.
▶ Le démontage de la pince entraînera sa destruction.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Tension d'alimentation TBTS, TBTP selon la fiche technique.

▶ Mettre l'installation hors tension.

▶ Raccorder l'appareil comme suit :

Broche Couleur du fil conducteur
1 : BN brun
2 : WH blanc
3 : BU bleu
4 : BK noir
OUT1 :• Sortie de commutation• IO-Link
OUT2 :• Sortie analogique
Couleurs selon DIN EN 60947-5-2

En cas d'utilisation de cuves métalliques, la paroi de la cuve sert d'électrode de masse.

Exemples de circuits :

1 : 1 x commutation positive / 1 x analogique
2 : 1 x commutation négative / 1 x analogique

7 Eléments de service et d'indication

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Mode/EnterSet ⑪ ⑩ ⑨

1 à 8 : LED indicatrices
LED 1 Indication en cm.
LED 2 non utilisées.
LED 3 Indication en °C.
LED 4 – LED 7 non utilisées.
LED 8 Etat de commutation	OUT1 (allumée si la sortie 1 est commutée)
9 : Bouton Mode/Enter
• Sélection des paramètres et confirmation des valeurs de paramètres.
10 : Bouton Set
• Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
11 : Affichage alphanumérique, 4 digits
• Affichage du niveau actuel / de la température actuelle.• Affichage de fonctionnement et de défauts.• Affichage des paramètres et valeurs de paramètres.

8 Menu

8.1 Structure du menu :

Les éléments de menu sur fond gris sont actifs en fonction de la configuration de la sortie.

    I["Hi.T"] --> J["OFS"]
    J --> K["FOU1"]
    K --> L["FOU2"]
    L --> M["SEL1"]
    M --> N["SEL2"]
    N --> O["SELD"]
    O --> P["diS"]

    style A fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333

9 Paramétrage

Le paramétrage s'effectue via les boutons sur le appareil ou via interface IO-Link.

Pendant le paramétrage l'appareil reste en mode de fonctionnement à l'interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 IO-Link

IO-Link est une technologie E/S standardisée sur le plan mondial (CEI 61131-9) pour la communication de capteurs et d'actionneurs.

Plus d'informations sur IO-Link sur : www.io-link.com

IO-Link offre les avantages suivants :

• Transmission de plusieurs valeurs process résistante aux parasites.
• Paramétrage durant le fonctionnement ainsi que point-à-point sur le bureau.
  • Diagnostic de l'appareil (événements)
• Stockage de données : Re-paramétrage automatique en cas d'échange.
• Détection des appareils raccordés.
• Paramètres librement définissables pour l'identification de l'appareil dans l'installation.

Informations et documentation sur l'interface IO-Link sur : www.io-link.ifm

9.2 Remarques sur le paramétrage via IO-Link

En état de livraison, l'appareil n'est pas opérationnel.

D'abord, la protection anti-débordement OP intégrée (overflow prevention) doit être réglée.

Selon l'application, le réglage de l'OP peut se faire de différentes manières :

directement sur l'affichage de l'appareil.
▶ via un outil IO-Link (par ex. LR DEVICE), bouton « Teach_OP [cOP] ».
▶ via le système de commande : écrire la valeur 208 sur l'index 2 de l'IO-Link (longueur : 1 octet).

Le réglage de l'OP ne fait pas partie du Data Storage.

Un simple remplacement (par ex. en cas de défaillance de l'appareil) n'est donc possible que sous réserve : Le réglage de l'OP doit être effectué manuellement sur le nouvel appareil (soit à l'aide des touches de fonction, soit via IO-Link). L'appareil ne repasse en transmission cyclique des données de process que lorsque le réglage de l'OP a été effectué avec succès.

Après une remise aux réglages usine (bouton « restaurer les réglages usine »), l'appareil redémarre et se trouve de nouveau en état de livraison.

9.3 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1 : Sélectionner le paramètre

Mode/Enter Set SP1

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.

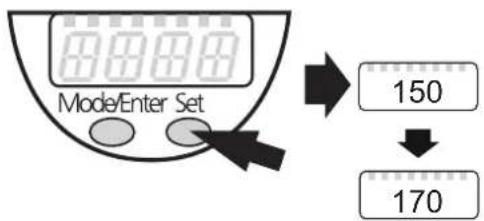

2 : Régler la valeur du paramètre

Mode/Enter Set 150 170

Appuyer sur [Set] et maintenir appuyé.
▷ La valeur de paramètre actuelle clignote pendant 5 s.
Après 5 s : la valeur de réglage est modifiée.

En pas à pas en appuyant plusieurs fois sur le bouton-poussoir ou en le maintenant appuyé.

Les valeurs numériques sont incrémentées :

Pour réduire la valeur :

Laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.

3 : Valider la valeur de paramètre

Mode/Enter Set SP1

▶ Appuyer brièvement sur [Mode/Enter].
▷ Le paramètre est indiqué de nouveau. La nouvelle valeur réglée est sauvegardée.

Réglage d'autres paramètres :

▶ Recommencer par l'étape 1.

Terminer le paramétrage :

Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 30 s.
▷ Le capteur affiche la valeur process.

Si [C.Loc] est affiché lors de la tentative de modifier une valeur de paramètre, une opération de paramétrage est active via la communication IO-Link (blocage temporaire).

Si [S.Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

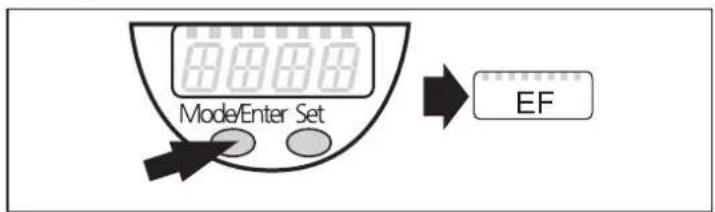

Passage du niveau de menu 1 au niveau de menu 2

Mode/Enter Set EF

Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché.

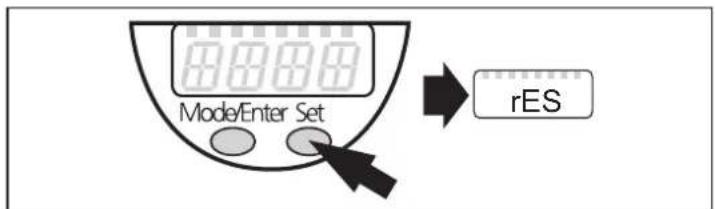

Mode/Enter Set rES

▶ Appuyer brièvement sur [Set].
▷ Le premier paramètre du sous-menu est affiché (ici : [rES]).

Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

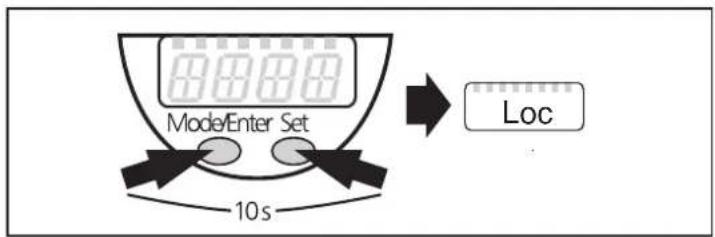

Verrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [Mode/Enter] + [Set] simultanément pendant 10 s.
▷ [Loc] est affiché.

[Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres.

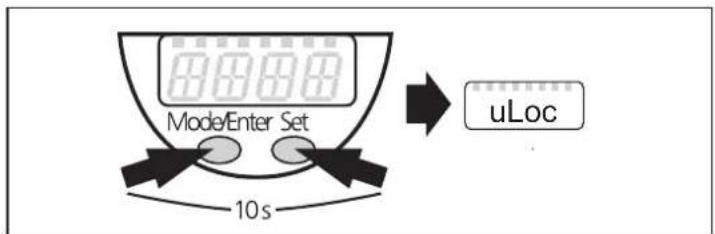

Déverrouiller :

Mode/Enter Set 10s uLoc

Appuyer sur [Mode/Enter] + [Set] simultanément pendant 10 s.
▷ [uLoc] est affiché.

Timeout :

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.(Exception cOP).

L'appareil peut être programmé avant ou après l'installation.

Exception : Pour le réglage de la protection anti-débordement [cOP] l'appareil doit être installé dans la cuve.

9.4 Introduction rapide

Pour la plupart des applications, les exemples de configuration décrits dans ce qui suit facilitent une mise en service rapide. Les distances minimales indiquées s'appliquent exclusivement au cas décrit respectif.

9.4.1 Exemple de configuration 1

Appareil utilisé : LTx922 (Longueur de la tige L = 264 mm)
Fluide à détecter : Huile minérale
Mode de fonctionnement : Sélection manuelle du fluide avec protection anti-débordement (réglage usine).
Environnement de montage : Cuve métallique.

En cas de distances (y) inférieures à 4,5 cm, des dysfonctionnements et messages d'erreurs pendant l'opération de réglage [cOP] sont possibles.

Incréments et plage de réglage : → Valeurs de réglage [OP] Aide au calcul pour [OP] : → Aide au calcul [OP]

▶ Régler la protection anti-débordement OP avec [cOP].
▷ L'appareil est opérationnel.
En cas de besoin effectuer d'autres réglages.
▶ Vérifier le bon fonctionnement de l'appareil.

9.4.2 Exemple de configuration 2

Appareil utilisé : LTx923 (Longueur de la tige L = 472 mm)

Fluide à détecter : Liquide d'arrosage et de lubrification

Mode de fonctionnement : Détection automatique du fluide

Environnement de montage : Cuve métallique.

bua2 c x

x min. 4,0 cm

u min. 1,0 cm

c max. 23,0 cm

Une distance (a2) supérieure à 5,0 cm doit être maintenue entre le niveau maximal (b) et l'élément de montage.

Assurer la distance (a2) par des mesures mécaniques appropriées (par ex. débordement) ou en définissant une valeur seuil dans le système de commande.

Le seuil de commutation [SP1] peut être utilisé pour la surveillance de la température du fluide.

Si l'appareil doit être réinitialisé :

▶ Mise hors tension et ensuite de nouveau sous tension.
▷ L'appareil est opérationnel.
En cas de besoin effectuer d'autres réglages.
▶ Vérifier le bon fonctionnement de l'appareil.

9.5 Réglages de base

9.5.1 Assigner les valeurs process aux sorties

▶ Sélectionner [SEL1] pour OUT1 / [SEL2] pour OUT2 :	[SEL1]
▶ Assigner la valeur process à la sortie.	[SEL2]
[LEVL] = la valeur process niveau est assignée à la sortie.
[TEMP] = la valeur process température est assignée à la sortie.

9.5.2 Assigner les valeurs process à l'affichage

► Sélectionner [SELd] : ► Sélectionner la valeur process qui doit être affichée. [LEVL] = le niveau est affiché. [TEMP] = la température est affichée.

[SELd]

9.5.3 Réglage de l'offset

La distance entre le fond de la cuve et le bord inférieur de la sonde peut être saisie comme valeur d'offset.

Régler [OFS] avant la saisie des valeurs pour SP1, rP1 et OP. Ceci évite de mauvais réglages non intentionnels !

► Sélectionner [OFS] :► Régler la valeur pour l'offset.

[OFS]

9.5.4 Régler le fluide

► Sélectionner [Medl] : ► Régler la sensibilité appropriée pour le fluide à détecter :	[Medl]
[CLW.1] = eau, fluides aqueux, liquides de lubrification.
[CLW.2] = eau, fluides aqueux, liquides de lubrification pour les températures >35 °C (utilisation dans un tube isolant thermique).
[OIL.1] = huiles avec une haute constante diélectrique (par ex. des huiles synthétiques spécifiques).
[OIL.2] = huiles avec une basse constante diélectrique (p. ex. huiles minérales).
[Auto] = détection automatique.

Pour des huiles, sélectionner le réglage [OIL.2] en cas de doute.

▶ Vérifier le fonctionnement correct sur l'application réelle !

Avec les réglages [CLW.1] et [CLW.2], des dépôts (par ex. copeaux métalliques) sont supprimés.

Avec les réglages [OIL.1] et [OIL.2], une couche d'eau ou de copeaux (avec une constante diélectrique élevée) de quelques cm est supprimée. Si aucune couche d'huile n'est présente (ou si elle est très faible), la couche au fond est détectée.

Avec le réglage [MEdl] = [Auto], la protection anti-débordement OP n'est pas disponible, ainsi les points de menu [OP] et [cOP] ne sont pas disponibles.

9.5.5 Régler la protection anti-débordement

Respecter les distances minimales et les remarques sur le montage.Sélectionner [OP].Définir la position de la protection anti-débordement OPLa protection anti-débordement OP est désactivée avec l'option [OP] = [OFF].

[OP]

▶ Régler [OP] avant [SP1] ou [FH1].
▷ Si [OP] est réglé à une valeur ≤ [SP1] / [FH1] après le réglage de [SP1] / [FH1], [SP1] / [FH1] se déplace vers le bas.
Si [OP] est augmenté, [SP1] / [FH1] est également augmenté si [OP] et [SP1] / [FH1] sont proches l'un de l'autre (1 x pas).

Si la protection anti-débordement est désactivée [OP] = [OFF] ou [MEdl] = [Auto], le bon fonctionnement du capteur doit être vérifié avec un soin très particulier. Cette vérification doit inclure la mise sous et hors tension ainsi que des états de fonctionnement particuliers comme par ex. des cuves très pleines, d'éventuelles mesures de maintenance et de nettoyage.

Avec le réglage [OP] = [OFF], le paramètre [cOP] n'est pas disponible.

9.5.6 Régler la protection anti-débordement

Ne régler la protection anti-débordement OP que si le capteur est installé.

Si possible, faire le réglage avec la cuve vide ! Un remplissage partiel de la cuve est permis.

S'assurer que la protection anti-débordement OP n'est pas couverte par le fluide ! Respecter la distance minimale entre la protection anti-débordement OP et le niveau.

► Sélectionner [cOP]► Appuyer sur [Set] et maintenir appuyé.▷ [cOP] clignote pendant quelques secondes, ensuite un affichage permanent indique que le réglage est en train d'être effectué.▷ Après un réglage réussi, [donE] est indiqué.► Confirmer en appuyant sur [Mode/Enter].▷ Si le réglage est non réussi, [FAIL] est indiqué.▷ Si nécessaire, baisser le niveau ou corriger la position de la protection anti-débordement [OP] et répéter l'opération de réglage.

[cOP]

Distance minimale entre la protection anti-débordement OP et le niveau pendant le réglage :

La position de la protection anti-débordement OP peut être déterminée en consultant le paramètre [OP]. Eventuellement prendre en compte l'offset.

Le niveau actuel doit être déterminé manuellement car l'appareil n'est pas opérationnel avant le réglage.

Si la protection anti-débordement est activée ([OP] = [valeur...]), un réglage [cOP] doit être effectué quand :

• [MEdl] ou [OP] a été changé. Dans ce cas, [≡≡≡] est indiqué sur l'affichage.
• La position de montage (hauteur, position) a été changée.
• Le raccordement entre le capteur et la terre de la cuve a été modifié (par ex. la longueur du câble de raccordement).

Si la protection anti-débordement est désactivée [MEdI] = [Auto] ou [OP] = [OFF], il faut que l'appareil, pour adopter les réglages de base et pour l'adaptation au fluide et à l'environnement de montage :

• soit installé dans l'application
• soit réinitialisé.
  ▶ Mise hors tension et ensuite de nouveau sous tension.

9.6 Réglage des signaux de sorties

9.6.1 Réglage de la fonction de sortie pour OUT1

► Sélectionner [OU1] et régler la fonction de commutation :• [Hno] = fonction hystérésis / normalement ouvert,• [Hnc] = fonction hystérésis / normalement fermé,• [Fno] = fonction fenêtre / normalement ouvert,• [Fnc] = fonction fenêtre / normalement fermé.Remarque : Si le seuil de commutation haut est utilisé en tant que protection contre le débordement,le réglage OU1 = Hnc (normalement fermé) est recommandé. Grâce à la fonction normalement fermé,même les ruptures de fils ou du câble peuvent être détectées.

[OU1]

9.6.2 Réglage de la fonction de sortie pour OUT2

► Sélectionner [OU2] et régler la fonction de sortie :	[OU2]
[I] = sortie courant 4 à 20 mA
[InEG] = sortie courant 20 à 4 mA
[U] = sortie tension 0 à 10 V
[UnEG] = sortie tension 10 à 0 V

9.6.3 Réglage des seuils de commutation (fonction hystérésis)

S'assurer que la fonction [Hno] ou [Hnc] est réglée pour [OU1].Sélectionner [SP1] et régler la valeur du seuil haut à laquelle la sortie commute.	[SP1]
Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée. rP1 est toujours inférieur à SP1. Seules des valeurs qui sont plus basses que SP1 sont acceptées.	[rP1]

9.6.4 Réglage des seuils de commutation (fonction fenêtre)

S'assurer que la fonction [Fno] ou [Fnc] est réglée pour [OU1].Sélectionner [FH1] et régler la valeur limite supérieure de la plage acceptable.	[FH1]
Sélectionner [FL1] et régler la valeur limite inférieure de la plage acceptable.FL1 est toujours inférieur à FH1. Seules des valeurs qui sont plus basses que FH1 sont acceptées.	[FL1]

9.6.5 Mise à l'échelle du signal analogique

Les points de menu [ASP2] et [AEP2] sont uniquement disponibles avec [SEL2] = [TEMP].

▶ Sélectionner [ASP2] et définir le point de départ analogique.	[ASP2]
▶ Sélectionner [AEP2] et définir le point final analogique.	[AEP2]

9.6.6 Définir la temporisation de commutation pour la sortie de commutation

► Sélectionner [dS1] et saisir une valeur entre 0,0 et 60 s.A 0,0 (= réglage usine), la temporisation n'est pas active.La temporisation de commutation s'effectue selon la directive VDMA.

[dS1]

9.6.7 Définir la temporisation au déclenchement pour la sortie de commutation

► Sélectionner [dr1] et saisir une valeur entre 0,0 et 60 s.A 0,0 (= réglage usine), la temporisation n'est pas active.La temporisation au déclenchement s'effectue selon la directive VDMA.

[dr1]

9.6.8 Réglage de la logique de commutation de la sortie

▶ Sélectionner [P-n] et régler [PnP] ou [nPn].

[P-n]

9.6.9 Comportement des sorties en cas de défaut

► Sélectionner [FOU1] / [FOU2] et régler la valeur :[on] = Sortie de commutation activée en cas de défaut.En cas de défaut, la sortie analogique commute sur : > 21 mA/ 10 V[OFF] = La sortie de commutation s'éteint en cas de défaut.En cas de défaut, la sortie analogique commute sur : < 3,6 mA/ 0 V[OU] = La sortie se comporte selon la valeur process (si possible).Exemples de défaut : défaut matériel, qualité du signal trop faible, variation du niveau atypique. Un débordement n'est pas considéré comme un défaut !

[FOU1][FOU2]

9.6.10 Configuration de l'affichage

► Sélectionner [diS] et déterminer le type d'affichage :• [On] = L'affichage est activé en mode de fonctionnement. (Rafraîchissement de la valeur mesurée toutes les 500 ms).• [OFF] = L'affichage est désactivé en mode de fonctionnement. En appuyant sur l'un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s.Les LED indicatrices restent actives même si l'affichage est désactivé.

[diS]

9.6.11 Remettre tous les paramètres au réglage usine.

► Sélectionner [rES], puis appuyer sur [SET] et maintenir appuyé jusqu’à ce que [----] soit indiqué.► Appuyer brièvement sur [Mode/Enter].▷ L’appareil redémarre et est de nouveau à l’état de livraison.Important : A l’état de livraison, l’appareil n’est pas opérationnel. D’abord, les valeurs doivent être saisies pour les réglages de base.

[rES]

9.7 Valeurs de réglage / plages de réglage

9.7.1 Valeurs de réglage [OFS]

	[cm]
Plage de réglage 0 à 200,0
	LTx922 / LTx923 LTx924
Incréments 0,5 1

Si des valeurs sont saisies pour [OFS], les « Plages de réglage limites de commutation pour le niveau » et « Valeurs de réglage pour [OP] » augmentent de cette valeur OFS !

9.7.2 Plages de réglage seuils de commutation pour niveau

Les valeurs du tableau s'appliquent à [OFS] = [0].

Pour [OFS] > [0], elles augmentent par la valeur OFS réglée.

	LT3922 LT3923 LT3924
	[cm] [cm] [cm]
[SP1] / [FH1] 2,5 à 20,0 3,5 à 39,0 6 à 59
[rP1] / [FL1] 2,0 à 19,5 3,0 à 38,5 5 à 58
Incréments 0,5 0,5 1

9.7.3 Plages de réglage seuils de commutation pour température

	[°C]
[SP1] / [FH1] -19,5 à 90
[rP1] / [FL1] -20 à 89,5
Incréments 0,5

9.7.4 Valeurs de réglage pour [OP]

Les valeurs du tableau s'appliquent à [OFS] = [0].

Pour [OFS] > [0], elles augmentent par la valeur OFS réglée.

LTx922 LTx923	LTx924
[cm]	[cm]	[cm]
20,4 (1) 40,7 (1)	61 (1)
19,1	38,3	57
17,9	35,8	53
16,7	33,4	50
15,5	31,0	46
14,3	28,5	42
13,0	26,1	39
11,8	23,6	35
10,6	21,2	31
9,4	18,8	28
8,2	16,3	24
6,9 (2)	13,9 (2)	20 (2)

① ② OPx

Fig. 13: OPx : plage de réglage [OP]

Les valeurs indiquées pour [OP] se réfèrent à la distance entre OP et le bord inférieur de la sonde.

Les valeurs s'appliquent à [OFS] = [0] !

Pour [OFS] > [0], les valeurs augmentent par la valeur OFS réglée !

Exemple LTx922 :

Le réglage OP doit être réglé sur le segment 20,4 cm.

[OFS] = 7,0 cm

▶ [OP] doit être réglée sur 20,4 cm + 7,0 cm = 27,4 cm.

9.7.5 Aide au calcul [OP]

Pour le fonctionnement correct de la protection anti-débordement OP, il faut respecter la distance minimale (y) : Notices de montage pour le fonctionnement avec protection anti-débordement (→ 14)

Les cohérences suivantes s'appliquent :

B + c = L + uetB = z + y	B : Hauteur de la cuve L : Longueur de la tige
	c : Longueur d'extension u : Distance de la tige au fond de la cuve
	y : Hauteur de réponse OP souhaitée à partir du haut. Minimum :Notices de montage pour le fonctionnement avec protection anti-débordement (→ 14)Maximum :Valeurs de réglage pour [OP] (→ 30)	z : Hauteur de réponse OP souhaitée à partir du bas (maximum : z < L - c - y ou z < B - y).

9.7.5.1 Réglage « à partir du haut »

La distance souhaitée (y) de la protection anti-débordement OP « à partir du haut » est prédéfinie.

- Sans offset ([OFS] = [0]):

$$ [ \mathrm{OP} ] = \mathrm{L} - \mathrm{c} - \mathrm{y} $$

- Avec offset ([OFS] = u) :

$$ [ O P ] = L - c - y + u $$

$$ \mathrm{ou} $$

$$ [ \mathrm{OP} ] = \mathrm{B} - \mathrm{y} $$

Exemple LTx922 :

9.7.5.2 Réglage « à partir du bas »

La hauteur de réponse (z) de la protection anti-débordement OP à partir du fond de la cuve est prédéfinie.

- Sans offset ([OFS] = [0]): [OP] = z - u

- Avec offset ([OFS] = u) : [OP] = z

Exemple LTx922 :

z = 18,0 cm (à partir du fond de la cuve), u = 1,0 cm

Avec offset : [OP] = 18,0 cm

Arrondir la valeur calculée vers la valeur inférieure la plus proche qui peut être réglée : → Valeurs de réglage pour [OP].

9.7.6 Plages de réglage [ASP2] et [AEP2]

	[°C]
	min. max.
[ASP2] -20 68
[AEP2] 2 90
Incréments 0,5

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode RUN (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

▶ Vérifier le bon fonctionnement de l'appareil.

10.1 Affichages de fonctionnement

[---] en continu Phase d'initialisation après la mise	sous tension
Valeur numérique + LED 1 Niveau actuel en cm.
Valeur numérique + LED 3 Température actuelle en °C
LED 8 État de commutation OUT1.
[UL] Avertissement : température inférieure à environ -30 °C.
[OL] Avertissement : température supérieure à environ +100 °C.
[----] Niveau en dessous de la zone active
[FULL] + [valeur numérique] en alternance La protection anti-débordement OP est atteinte (avertissement de déborde-ment) ou le niveau est au-dessus de la zone active.
[≡≡≡] Le réglage [cOP] de la protection anti-débordement OP est nécessaire.
[Loc] Appareil verrouillé par touches de commande ; aucun paramétrage pos-sible. Pour déverrouiller, appuyer sur les deux boutons de réglage pendant 10 s.
[uLoc] L'appareil est déverrouillé / paramétrage de nouveau possible.
[C.Loc] L'appareil est verrouillé temporairement.	paramétrage actif via IO-Link (blo-cage temporaire).
[S.Loc] L'appareil est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

10.2 Affichage des valeurs de paramètres réglées

Appuyer brièvement sur [Mode/Enter] (si nécessaire, répéter plusieurs fois).
La structure du menu est parcourue jusqu'au paramètre souhaité.
▶ Appuyer brièvement sur [Set].
La valeur du paramètre correspondante est affichée pendant 30 s sans la changer.

10.3 Lecture / mise à zéro de la température mémoire de valeurs extrêmes

▶ Sélectionner paramètre [Lo.T] ou [Hi.T]
▶ Appuyer brièvement sur [Set] pour la lecture.
Appareil affiche la valeur maximale ou minimale mémorisée pendant 30 s.
Pour effacer la mémoire, maintenir appuyé [Set] jusqu'à ce que [----] soit affiché.
▶ Appuyer brièvement sur [Mode/Enter].

10.4 Sélection rapide niveau / température

En mode de fonctionnement :

▶ Appuyer brièvement sur [Set].
▶ Affichage de l'autre valeur process pendant 30 s, la LED correspondante est allumée.

10.5 Messages d'erreur

Affichage Cause possible Actions recommandées
[Err] Défaut dans l'électronique.	► Remplacer l'appareil.
[SEnS] • Sources parasites (par ex. CEM)• Mauvais câblage• Tension d'alimentation perturbée	► Vérifier le raccordement électrique.► Vérifier le raccordement entre le capteur et la terre de la cuve.
[FAIL] Défaut lors du réglage de la protection anti-débordement OP :• Pendant le réglage, la protection anti-débordement est couverte par le fluide.• La protection anti-débordement est encrassée.• Les distances minimales sont trop faibles.• Un élément de montage a été détecté en dessous de la protection anti-débordement.• Valeur mesurée n'est pas constante.	► Abaisser le niveau, si possible.► Nettoyer la sonde.► Suivre les instructions de montage.► Corriger la position de la protection anti-débordement OP.► Répéter le réglage.► Désactiver OP.
[cr.UL] Erreur : Température inférieure à environ -40 °C.	► Vérifier la température du process et la corriger, si nécessaire.
[cr.OL] Erreur : Température supérieure à environ +125 °C.	► Vérifier la température du process et la corriger, si nécessaire.
[SC1] + LED 8 Clignotant : Court-circuit de la sortie de commutation OUT1.	► Eliminer le court-circuit.
[PARA] Paramètres défectueux.	► Remettre aux réglages usine [rES].

10.6 Comportement des sorties dans différents modes de fonctionnement

	OUT1 OUT2*
Phase d'initialisation OFF 0 mA
La protection anti-déborde-ment OP n'est pas réglée.	OFF	3,5 mA
La protection anti-déborde-ment OP est réglée ou dé-sactivée, fonctionnement normal,	selon valeur process et réglage [ou1]	selon valeur process4 à 20 mA
Défaut	OUVERTE si [FOU1] = [OFF]FERMEE si [FOU1] = [On]	< 3,6 mA si [FOU2] = [OFF]> 21 mA si [FOU2] = [On]

* Si sélection de la fonction de sortie [ou2] = [I].

11 Entretien, nettoyage, changement de fluide

En cas de montage et démontage de l'appareil pour des raisons d'entretien et de nettoyage :

S'assurer que la pince pour tuyau en acier inox est fixée sur le capteur.
La hauteur et la position d'installation doivent être exactement reproductibles !
Démonter et nettoyer le capteur / effectuer des opérations de maintenance.

▶ Installer le capteur exactement dans la même position. Sinon, vérifier le paramètre [OP] et répéter [cOP].

11.1 Consignes de maintenance pour le fonctionnement sans protection anti-débordement

[MEdl] = [Auto] ou [OP] = [OFF] (protection anti-débordement OP désactivée!)

L'appareil doit être réinitialisé dans les cas suivants (mise hors tension et ensuite de nouveau sous tension) :

• Après tous les travaux d'entretien.
• Après les travaux de nettoyage (par ex. nettoyage de la sonde à jet d'eau).
• Lorsque le détecteur a été enlevé de la cuve et installé de nouveau durant le fonctionnement.
• Lorsque la zone active du détecteur a été touchée par la main ou des objets mis à la terre (par ex. tournevis, lance de nettoyage).
• Si le raccordement entre le capteur et la paroi de la cuve/électrode de masse a été modifié.
• Après le changement de fluides avec des constantes diélectriques fortement différentes. En cas de sélection manuelle du fluide, le réglage [MEdI] doit d'abord être adapté.

12 Elimination

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
▶ Utiliser seulement des emballages appropriés pour le transport afin d'éviter l'endommagement de l'appareil.
En cas de retour, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.

13 Réglage usine

	Réglage usine			Réglages par l'utilisateur
	LT3922 LT3923 LT3924
SP1 70 (°C)	70 (°C)	70 (°C)
rP1 67 (°C)	67 (°C)	67 (°C)
ASP2*)	0,0 (°C)	0,0 (°C)	0,0 (°C)
AEP2*)	90,0 (°C)	90,0 (°C)	90,0 (°C)
MEdI OIL.2	OIL.2	OIL.2
OP 20,4 (cm)	40,7 (cm)	61 (cm)
cOP ----
rES ----
ou1 Hno
ou2 I
dS1 0,0
dr1	0,0
P-n	PnP
Lo.T ----
Hi.T	----
OFS	0
FOU1	OFF
FOU2	OFF
SEL1	TEMP
SEL2	LEVL
SELd	LEVL
diS	On

*) Paramètre uniquement disponible pour [SEL2] = [TEMP].
