Caractéristiques	Détails
Type d'appareil	Four à micro-ondes
Capacité	20 litres
Puissance	700 watts
Dimensions extérieures	45,7 x 33,0 x 25,4 cm
Poids	12,2 kg
Fonctions de cuisson	Micro-ondes, décongélation
Commandes	Panneau de commande numérique
Sécurité	Système de verrouillage de sécurité
Entretien	Nettoyage intérieur facile avec un chiffon humide
Garantie	1 an

FOIRE AUX QUESTIONS - JX2030DMBB GE

Pourquoi mon micro-ondes GE JX2030DMBB ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle de la porte est bien fermé, car le micro-ondes ne s'allumera pas si la porte est mal fermée.

Comment régler le temps de cuisson sur le micro-ondes ?

Pour régler le temps de cuisson, utilisez le bouton 'Temps de cuisson' et entrez la durée souhaitée en minutes et secondes. Ensuite, appuyez sur 'Démarrer' pour lancer la cuisson.

Mon micro-ondes GE JX2030DMBB émet un bruit étrange pendant le fonctionnement. Que faire ?

Des bruits inhabituels peuvent être causés par des objets mal placés à l'intérieur ou des aliments qui éclatent. Assurez-vous qu'il n'y a rien qui bloque le plateau tournant. Si le bruit persiste, il pourrait être nécessaire de faire vérifier l'appareil par un professionnel.

Comment nettoyer l'intérieur de mon micro-ondes ?

Utilisez un mélange d'eau chaude et de savon doux pour nettoyer l'intérieur. Évitez les nettoyants abrasifs. Pour les taches tenaces, vous pouvez faire chauffer un bol d'eau avec du citron pendant quelques minutes pour faciliter le nettoyage.

Pourquoi mon micro-ondes ne chauffe-t-il pas correctement ?

Cela peut être dû à un problème avec le magnétron ou d'autres composants internes. Vérifiez que le plateau tournant est en place et que les aliments sont bien positionnés. Si le problème persiste, contactez un technicien qualifié.

Comment déverrouiller le verrou de sécurité de mon micro-ondes ?

Pour déverrouiller le verrou de sécurité, maintenez le bouton de verrouillage pendant quelques secondes jusqu'à ce que le signal sonore indique que le verrou a été désactivé.

Quelles sont les mesures de sécurité à prendre lors de l'utilisation de mon micro-ondes ?

Ne jamais mettre d'objets métalliques à l'intérieur, ne pas faire chauffer des liquides sans surveillance et toujours utiliser des contenants adaptés au micro-ondes. De plus, ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

Comment savoir si mon micro-ondes a besoin d'être réparé ?

Si vous remarquez des problèmes de chauffage, des bruits étranges, ou si l'appareil ne fonctionne pas du tout, il est préférable de consulter le manuel d'utilisation pour les diagnostics ou de contacter un technicien qualifié.

MODE D'EMPLOI JX2030DMBB GE

Instructions d'installation

Ensemble de finition – four encastré JX2027 et JX2030

Des questions? Appelez le 1.800.561.3344 ou visitez notre site Web à l'adresse suivante : www.electromenagersge.ca

AVANT DE COMMENCER

Lisez attentivement toutes ces instructions.

• IMPORTANT – Conservez ces instructions pour l'inspecteur local.
• IMPORTANT – Observez tous les codes et règlements en vigueur.
• Remarque destinée à l'installateur – Veillez à laisser ces instructions au consommateur.
• Remarque destinée au consommateur – Conservez ces instructions pour vous y reporter ultérieurement.
• Pour une installation plus facile et votre propre sécurité, nous recommandons que l'installation de ce four à micro-ondes soit faite par deux personnes.

AVERTISSEMENT – Ce four doit être branché à une prise à 3

alvéoles de 120 volts correctement mise à la terre, tel qu'exigé par le Code canadien de l'électricité ou le Code national de l'électricité.

• N'altérez ou ne modifiez aucune pièce de cet ensemble, ni aucune pièce du four.
• Débranchez le four à micro-ondes avant de commencer l'installation de cet ensemble.
• Niveau de compétence – L'installation de cet appareil nécessite des compétences de base en mécanique et en électricité.
• Durée de l'installation - 1 à 3 heures.
• L'installateur est responsable de la qualité de l'installation.
• Une panne du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Cet ensemble est homologué CSA/UL pour une installation seule ou combinée avec un four encastré électrique simple GE ou GE Profile. Ce four à micro-ondes ne peut être installé à moins de 2 pieds d'une cuisinière au gaz ou électrique, d'une surface de cuisson ou d'un four.
• Cet ensemble doit être utilisé pour les modèles suivants : PEB2060DMBB, PEB2060DMWW, PEB2060DMCC, PEB2060SMSS, JEB1860DMBB, JEB1860DMWW, JEB1860DMCC, JEB1860SMSS, PEB206CDNBB, PEB206CSNSS, PEB206CDNWW, JEB186CDNWW, JEB186CDNBB et JEB186CSNSS.

POUR VOTRE SÉCURITÉ :

AVERTISSEMENT – Avant de commencer

l'installation, coupez le courant au tableau de distribution et bloquez le disjoncteur pour éviter que le courant ne soit accidentellement rétabli. Quand il n'est pas possible de bloquer le disjoncteur, posez un moyen d'avertissement bien visible, comme une étiquette, sur le tableau de distribution.

OUTILS NÉCESSAIRES

□ Tournevis Phillips

□ Crayon

□ Alène ou poinçon

Niveau

☐ Perceuse avec foret de 7/64 po ou n° 35

□ Ruban à mesurer

□ Ciseaux (facultatifs)

1 pi = 0,3 m

PIÈCE QUANTITÉ
	☐ Cadre de finition 1 (ou garniture)
	☐ Conduit inférieur 1
	☐ Conduit latéral 1
	☐ Vis à tête ronde de 4 mm x 12 mm	23(21 sont nécessaires à l'installation)
	☐ Vis à tête plate de 6 4 mm x 14 mm	(4 sont nécessaires à l'installation)
	☐ Renfort du support antibasculement	1
	☐ Support antibasculement	1
	☐ Conduit supérieur 1
	☐ Support supérieur 1
	☐ Support inférieur 1
	☐ Gabarits 2

REMARQUE : Cet ensemble comprend des vis supplémentaires pour éviter que le technicien ne perde de temps à chercher une vis de remplacement s'il perdait l'une d'elles lors de l'installation.

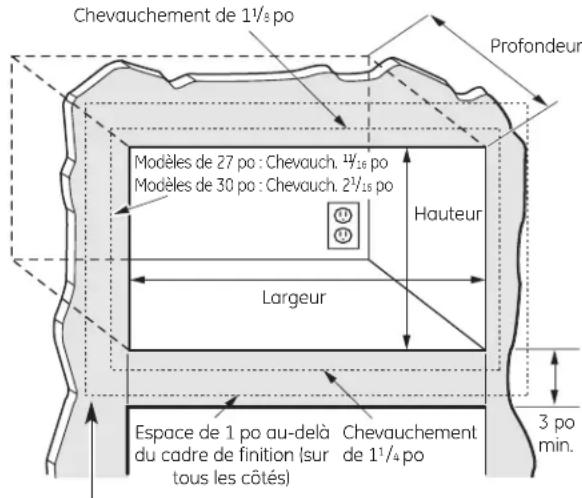

1 DIMENSIONS DE L'OUVERTURE

Modèles 27 po 30 po
Hauteur 16	14 po 16	14 po
Largeur 25	12 po 25	12 po
Profondeur (min.)* 19	12 ou 22 po 19	12 ou 22 po

* Prof. min. avec prise à l'extérieur de l'ouverture - 19½ po Prof. min. avec prise à l'intérieur de l'ouverture - 22 po Prise mise à la terre de 120 V et 60 Hz

Chevauchement de 1½ po Profondeur Modèles de 27 po : Chevauch. 1½ po Modèles de 30 po : Chevauch. 2½ po Hauteur Largeur Espace de 1 po au-delà Chevauchement du cadre de finition (sur 1¼ po tous les côtés) 3 po min.

La partie inférieure du cadre de finition doit être à au moins 36 po du sol

AVERTISSEMENT — Ce cadre de finition permet à l'air de circuler à partir du haut, du bas et des côtés. Une obstruction de la circulation de l'air peut entraîner un mauvais fonctionnement du four à micro-ondes et l'endommager.

Laissez un espace de 1 po au-delà du bord du cadre de finition pour permettre à l'air de circuler.

Sur les modèles de 27 po, laissez 1 ^1/8 po dans la partie supérieure, 1 ^1/4 6 po sur les côtés et 1 1 ^1/4 po dans la partie inférieure pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.

Sur les modèles de 30 po, laissez 1 ^1/8 po dans la partie supérieure, 2 ^1/16 po sur les côtés et 1 ^1/4 po dans la partie inférieure pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.

INSTALLATION AU-DESSUS D'UN FOUR ENCASTRÉ :

Le four à micro-ondes doit être installé sur une base en contreplaqué de 38 po et être soutenu par des coulisseaux de 2 x 4 po ou des coulisseaux équivalents de 1 x 2 po sur tous les côtés. La base doit pouvoir soutenir une charge minimale de 100 lb (45,3 kg).

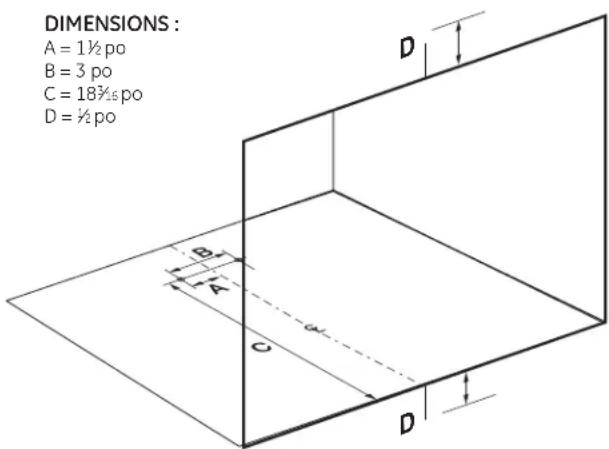

□ M2NTAGE DU RENFORT DU SUPPORT ANTIBASCULEMENT

A Tracez une ligne sur la surface inférieure de l'ouverture, au centre de celle-ci et en prolongeant la ligne de ½ po sur la partie frontale de l'armoire.
B Tracez une ligne sur la partie frontale supérieure de l'armoire au centre de l'ouverture. La ligne doit se prolonger de ½ po vers le haut sur la partie avant de l'armoire. Cette ligne centrale sera utilisée pour installer le support supérieur (reportez-vous à l'étape 7).
C Pliez ou découpez le bord avant du gabarit, le long de la ligne de guidage avant. Placez le gabarit en l'alignant avec le bord avant de la surface inférieure de l'ouverture et en alignant la ligne centrale du gabarit avec la ligne centrale de cette surface inférieure. Marquez les positions centrales de l'emplacement du renfort du support antibasculement avec une alène ou un poinçon comme le montre l'illustration.

A = 1½ po B = 3 po C = 18¾ 16 po D = ½ po

DIMENSIONS : A = 1½ po B = 3 po C = 18¾₈ po D = ½ po

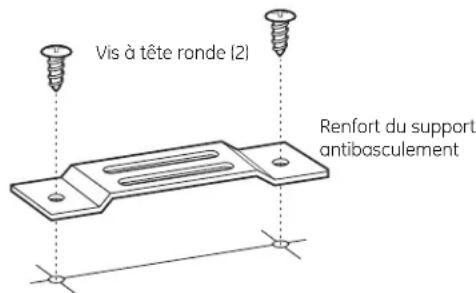

D Percez deux trous pour l'installation du renfort du support antibasculement.

Vis à tête ronde (2) Renfort du support antibasculement

E Installez le renfort du support antibasculement sur la surface inférieure de l'ouverture avec deux vis à tête ronde.

1 pi = 0,3 m

1 po = 2,5 cm

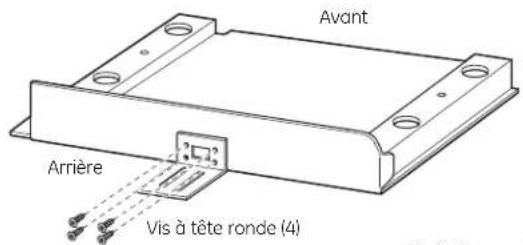

MONTAGE DU SUPPORT ANTI- BASCULEMENT ET DU CONDUIT INFÉRIEUR

A Débranchez le four à micro-ondes avant de passer à l'installation.
B Fixez le support antibasculement au conduit inférieur au moyen de quatre vis à tête ronde.

Avant Arrière Vis à tête ronde (4)

C Retirez tout article instable se trouvant à l'intérieur du four à micro-ondes, y compris le plateau tournant et son support. Retournez soigneusement le four à micro-ondes.

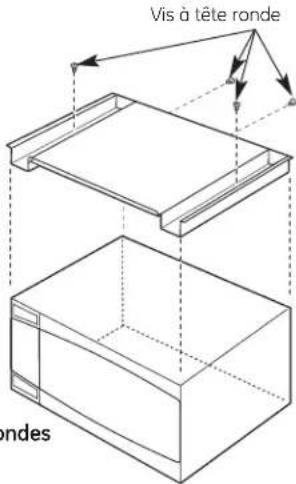

D Fixez le conduit inférieur avec quatre vis à tête ronde, comme le montre l'illustration.

Four à micro-ondes renversé

Vis à tête ronde ondes

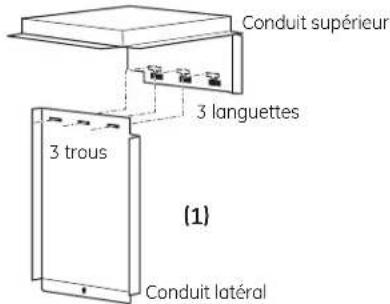

MONTAGE DES CONDUITS LATÉRAL ET SUPÉRIEUR

A Raccordez le conduit latéral au conduit supérieur comme le montre l'illustration.

1. Insérez les languettes de protection du conduit supérieur dans les trous du conduit latéral.
2. Repliez soigneusement les languettes comme le montre l'illustration.

REMARQUE : Enlevez toute trace d'huile ou de saleté sur la surface du four à micro-ondes avant de raccorder les conduits.

Conduit supérieur 3 languettes 3 trous (1) Conduit latéral

(2)

MONTAGE DES CONDUITS LATÉRAL ET SUPÉRIEUR (SUITE)

B Placez le four à micro-ondes à la verticale en vous assurant qu'aucune flexion ne s'exerce sur le bord avant. Enlevez la vis existante du côté gauche du four à micro-ondes.
C Comme l'indique le gabarit fourni avec l'ensemble (publication n° 31-41003-1), pliez ou coupez le gabarit le long des lignes de coupe et placez le gabarit sur le dessus du four à micro-ondes. En alignant le gabarit avec les bords extérieurs du four, vous verrez précisément où le conduit supérieur doit être installé. Retirez le film protecteur du ruban double couche. Placez soigneusement les conduits latéral et supérieur sur le four à micro-ondes en les alignant avec le trou de vis inférieur. Appuyez fermement sur les conduits. Fixez les conduits au côté gauche du four en utilisant la vis retirée précédemment.

Vis existante (1)

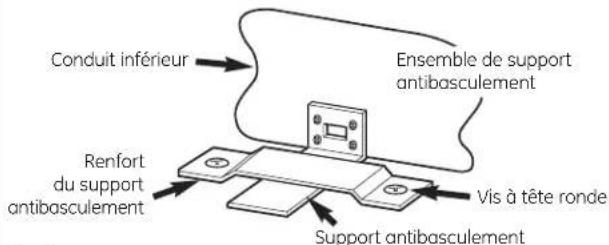

□MONTAGE DU FOUR À MICRO-ONDES DANS L'OUVERTURE

A Faites glisser le four à micro-ondes partiellement dans l'ouverture de l'armoire.

Conduit inférieur Ensemble de support antibasculement Renfort du support antibasculement Vis à tête ronde Support antibasculement

B Branchez le four à micro-ondes.
C Le support antibasculement doit être parallèle à la surface inférieure de l'ouverture pour qu'il se loge correctement dans le renfort du support antibasculement comme il est illustré. Faites soigneusement glisser le four à micro-ondes dans l'ouverture en vous assurant que le cordon d'alimentation n'est ni écrasé ni coupé.
D Centrez le four à micro-ondes dans l'ouverture et faites-le glisser dans sa position en l'engageant dans le renfort du support antibasculement.
E Assurez-vous que le four à micro-ondes est centré avec précision.

□ VÉRIFICATION DU NIVEAU

Pour vérifier la mise à niveau, placez un niveau à l'avant et sur les côtés du four à micro-ondes. Il se peut que vous deviez ajouter des cales en bois en dessous du conduit inférieur pour mettre le four à micro-ondes à niveau.

Assurez-vous que le support supérieur est de niveau

Alignez les lignes centrales de l'armoire et du support supérieur

Marquez l'emplacement des trous de vis (sur la partie gauche du support également)

A Placez le rebord supérieur du support sur le dessus du conduit supérieur en alignant l'ouverture du support supérieur avec l'ouverture du conduit supérieur.
B Alignez la ligne centrale du support supérieur avec la ligne centrale de la partie avant supérieure de l'armoire au centre de l'ouverture.
C Assurez-vous que le support supérieur est de niveau et marquez l'emplacement des trous de vis sur la partie avant de l'armoire.
D Percez les avant-trous en passant le foret par les trous du support supérieur. Fixez le support supérieur à l'armoire au moyen de quatre vis à tête ronde (reportez-vous à l'illustration de l'étape 8).

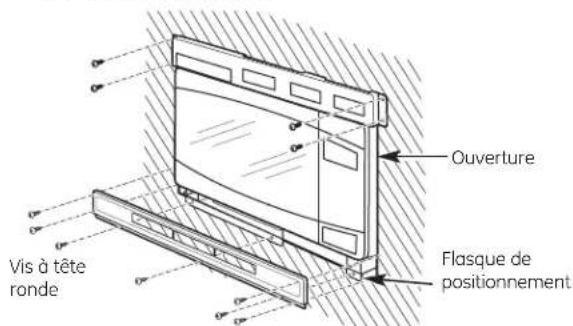

□ MONTAGE DU SUPPORT INF. ET FIXATION DU SUPPORT SUP.

Ouverture Flasque de positionnement Vis à tête ronde

A Percez des avant-trous en passant le foret dans les trois trous du bord avant du conduit inférieur.
B Maintenez le support inférieur contre le bord avant du conduit inférieur en alignant les trois trous du support inférieur avec les trois trous du conduit inférieur. Insérez trois vis à tête ronde. Percez des avant-trous en passant le foret dans les quatre trous des languettes sur les côtés du support inférieur. Insérez quatre vis à tête ronde.

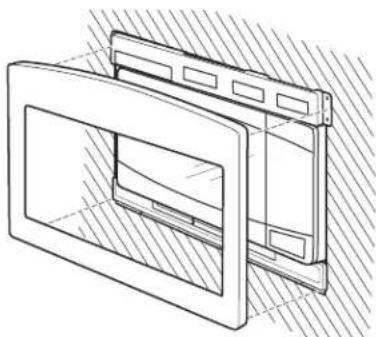

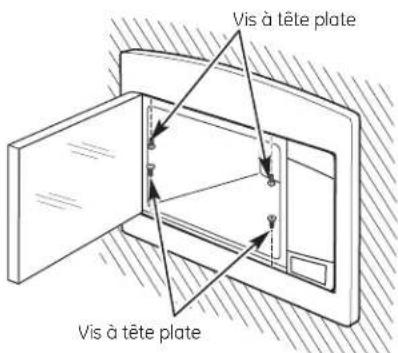

□ MONTAGE DU CADRE DE FINITION

A Placez le cadre de finition sur le four à micro-ondes en orientant la partie courbée vers le haut.
B Enfoncez le cadre de finition dans l'ouverture jusqu'à ce que tous les côtés s'enclenchent en position.

C Ouvrez la porte du four à micro-ondes. Fixez le cadre de finition avec quatre vis à tête plate (deux à l'intérieur et au haut et deux à l'intérieur et au bas).

Vis à tête plate Vis à tête plate

□ RMISE EN PLACE DES ARTICLES MOBILES

A Votre cadre de finition est maintenant installé. Remettez le plateau tournant et le support du plateau tournant à l'intérieur du four à micro-ondes.
B Conservez les instructions d'installation et les vis supplémentaires à titre de référence et pour un usage ultérieur. Ne les placez pas dans le four à micro-ondes.
C Remettez le fusible en place ou le disjoncteur en fonction.

MFL38268402

49-40552-1
