PDVC50 - Contrôleur de volume audio Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de volume audio
Marque	Power Dynamics
Modèle	PDVC50
Dimensions (L x H x P)	70 x 112 x 83 mm
Poids	225 g
Puissance maximale par canal	50 W
Atténuation	10 positions : position 1 (arrêt complet), positions 2 et 3 (-6 dB par palier), positions 4 à 9 (-3 dB par palier), position 10 (plein volume)
Alimentation	Aucune (appareil passif)
Montage	Dans une boîte électrique standard (profondeur adaptée)
Connexions	Borniers à vis pour câbles haut-parleur (4 conducteurs entrée, 2 conducteurs sortie)
Entretien et nettoyage	Utiliser un chiffon sec uniquement. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir le boîtier. Ne pas exposer à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Contacter le revendeur Power Dynamics. Utiliser uniquement des pièces d'origine.
Informations générales	Garantie valable si instructions respectées. Usage intérieur uniquement (5°C à 35°C).

FOIRE AUX QUESTIONS - PDVC50 Power Dynamics

Quelle est la puissance maximale supportée par le PDVC50 ?

Le PDVC50 supporte une puissance maximale de 50 watts par canal. Assurez-vous que votre amplificateur ne dépasse pas cette limite pour éviter d'endommager le contrôleur.

Comment installer le contrôleur de volume ?

Installez le PDVC50 dans une boîte électrique standard. Connectez le câble 4 conducteurs de l'amplificateur aux bornes d'entrée, et les câbles 2 conducteurs des haut-parleurs aux bornes de sortie. Respectez les polarités (+ et -) et vissez solidement les fils.

Puis-je utiliser ce contrôleur avec des haut-parleurs de 4 ohms ?

Oui, mais la puissance maximale de 50 W par canal est définie pour une impédance standard. Vérifiez la compatibilité avec votre amplificateur et respectez la puissance totale pour éviter la saturation.

Combien de haut-parleurs puis-je connecter ?

Vous pouvez connecter plusieurs haut-parleurs en parallèle sur chaque canal, tant que l'impédance totale ne descend pas en dessous de la valeur minimale supportée par votre amplificateur. Le PDVC50 gère jusqu'à 50 W par canal quelle que soit la configuration.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides, car ils pourraient endommager le revêtement ou provoquer des courts-circuits.

Que faire en cas de dysfonctionnement ?

Si le PDVC50 ne fonctionne pas correctement, débranchez tous les câbles et vérifiez les connexions. Si le problème persiste, contactez un technicien spécialisé. N'essayez pas de réparer l'appareil vous-même, cela annulerait la garantie.

Le contrôleur nécessite-t-il une alimentation électrique ?

Non, le PDVC50 est un appareil passif : il ne nécessite aucune alimentation secteur. Il atténue simplement le signal audio provenant de l'amplificateur vers les haut-parleurs.

Puis-je monter le contrôleur directement dans le mur ?

Non, vous devez impérativement monter le PDVC50 dans une boîte électrique standard encastrée ou en saillie. Ne l'installez jamais à nu dans le mur pour des raisons de sécurité et de conformité.

Quelle est la garantie ?

La garantie est valable si les instructions de la notice sont respectées. Toute modification ou réparation non autorisée annule la garantie. Conservez la preuve d'achat et contactez votre revendeur Power Dynamics.

Comment savoir si l'installation est correcte ?

Après installation, tournez le bouton de volume sur la position Full Off puis augmentez progressivement. Vérifiez que le son est clair et sans distorsion. Assurez-vous que les polarités sont respectées pour éviter des problèmes de phase.

MODE D'EMPLOI PDVC50 Power Dynamics

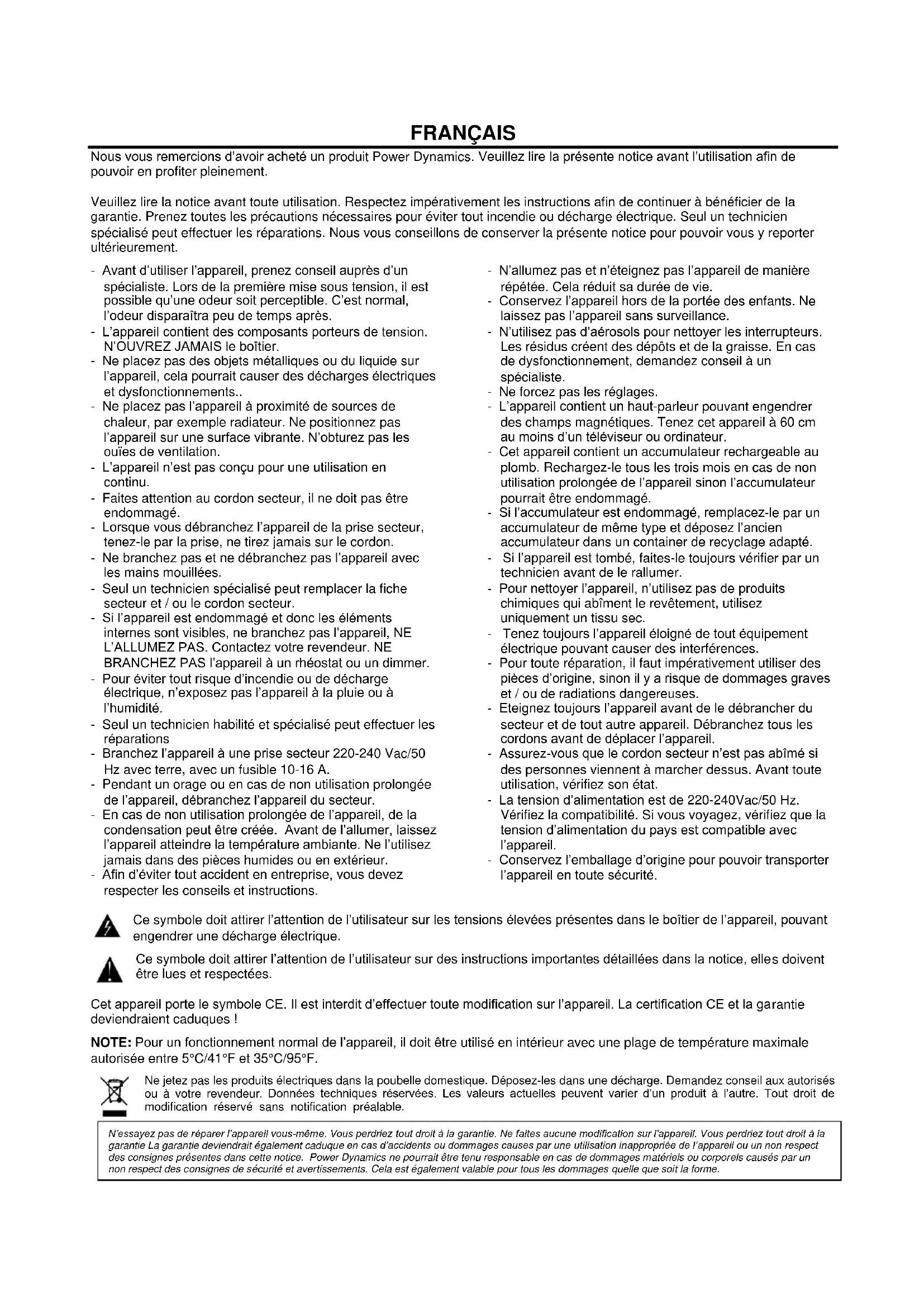

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

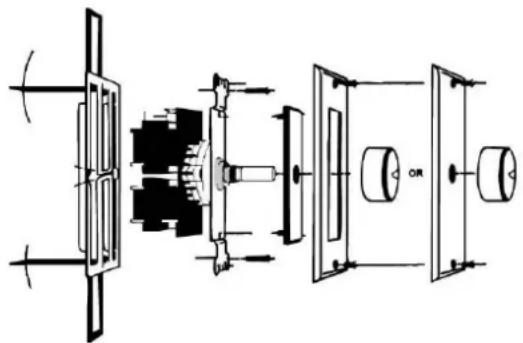

Le réglage de volume est conçu pour être monté dans une boîte électrique standard. Sélectionnez l'emplacement à portée des câbles haut-parleur et permettant d'atteindre facilement le réglage de volume pendant l'utilisation.

Avertissement : Vous devez monter le contrôle de volume dans une boîte électrique standard, pas directement dans le mur.

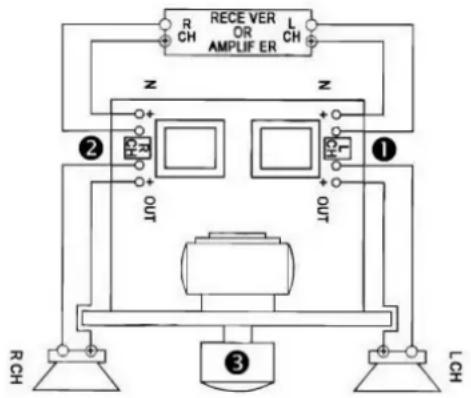

1. Faites passer un câble haut-parleur 4 conducteurs de l'amplificateur (positif et négatif pour les deux canaux droit et gauche) vers le contrôle de volume repéré 1 et 2. De même, faites passer un câble haut-parleurs 2 conducteurs depuis chacune des paires de haut-parleurs vers le contrôle de volume. Etiquetez les câbles pour pouvoir vous y référer ultérieurement.
2. Mesurez la profondeur du contrôle de volume pour vous assurer qu'il rentre bien dans la boîte.
3. Reliez le câble haut-parleur au contrôle de volume : e. Dénudez sur 6 mm chaque extrémité de câble. f. Tournez fortement les conducteurs de chaque câble pour qu'il n'y ait pas de fils séparés.
   g. Insérez le câble haut-parleur 4 conducteurs depuis l'amplificateur dans les borniers d'entrée. h. Insérez les câbles haut-parleur 2 conducteurs depuis la première paire de haut-parleurs dans les borniers de sortie.
4. Connectez les haut-parleurs supplémentaires en parallèle.
5. Assurez-vous que tous les branchements entre votre amplificateur et le contrôle de volume et entre le contrôle de volume (3) et chaque haut-parleur sont en "phase": (+) au (+) et (-) au (-).
6. Tournez le bouton de volume vers la position "Off".
7. Vissez la boîte à son emplacement
8. Placez une plaque et vissez-la en utilisant les vis.

Attention : Ce contrôle de volume est limité à 50 W maximum par canal.

CARACTERISTIQUES TECHNIQUES

Puissance : 50 Watts / canal

Atténuation : 1 ère position (poti en bas): Full off 2 ème et 3ème position: atténuation 6 +/- 1 dB par palier 4 ème à 9ème position: atténuation 3 +/- 1 dB par palier 10 ème position: Full on

Poids : 225 g

Dimensions : 70 x 112 x 83mm
