PDVC30 - Contrôleur de volume audio Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de volume audio
Marque	Power Dynamics
Modèle	PDVC30
Utilisation	Réglage du volume pour haut-parleurs dans un système audio
Montage	Encastré dans un boîtier mural DIN 49073 (profondeur min. 50 mm)
Dimensions (approx.)	86 x 86 x 40 mm
Poids (approx.)	0.2 kg
Alimentation	Passive (aucune alimentation externe requise)
Connexions	Entrée et sortie haut-parleur (bornier à 2 conducteurs), entrée signal d'urgence (24V)
Fonctionnalité	Contrôle du volume, support de haut-parleurs supplémentaires en parallèle, coupure des signaux en cas d'urgence
Matériau du boîtier	ABS
Température de fonctionnement	5°C à 35°C
Humidité	Usage intérieur uniquement
Accessoires inclus	Boîtier mural universel
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir ; réparation par technicien agréé ; utilisation de pièces d'origine
Normes	Marquage CE
Garantie	Se référer aux conditions générales

FOIRE AUX QUESTIONS - PDVC30 Power Dynamics

Comment brancher le contrôleur de volume PDVC30 ?

Dénudez 6 mm de l'isolation des câbles de haut-parleur. Torsadez les fils. Connectez les câbles de l'amplificateur à l'entrée INPUT et les câbles du premier haut-parleur à la sortie OUTPUT. Respectez la polarité (+/-). Mettez le bouton de volume sur 'arrêt' avant de brancher.

Puis-je connecter plusieurs haut-parleurs à ce contrôleur ?

Oui, vous pouvez connecter des haut-parleurs supplémentaires en parallèle à la sortie. Assurez-vous que l'impédance totale reste compatible avec votre amplificateur.

Comment fonctionne l'entrée de signal d'urgence ?

L'entrée d'urgence (24V) permet de couper tous les signaux audio normaux et de diffuser uniquement le signal d'urgence lorsqu'elle est activée. Connectez une source de tension de déclenchement de 24V.

Quelle est la tension d'alimentation nécessaire pour le PDVC30 ?

Le PDVC30 est un appareil passif ; il ne nécessite pas d'alimentation électrique. Il fonctionne directement avec le signal audio de l'amplificateur.

Comment monter le contrôleur de volume au mur ?

Utilisez un boîtier mural DIN 49073 d'au moins 50 mm de profondeur. Fixez le boîtier mural, effectuez les connexions, puis vissez la plaque frontale ABS.

Que faire si le volume ne fonctionne pas ou si le son est faible ?

Vérifiez les connexions des câbles (polarité correcte, pas de court-circuit). Assurez-vous que le bouton de volume n'est pas en position minimale. Testez avec un autre haut-parleur ou amplificateur.

Puis-je utiliser ce contrôleur avec des haut-parleurs 100V ?

Oui, le PDVC30 est conçu pour les systèmes audio 100V (ligne à tension constante). Il peut atténuer le volume des haut-parleurs 100V.

Ce contrôleur est-il compatible avec tous les amplificateurs ?

Oui, il est compatible avec tout amplificateur audio standard connecté via des câbles de haut-parleur à deux conducteurs. Assurez-vous que l'impédance totale des haut-parleurs est adaptée à l'amplificateur.

Comment nettoyer le contrôleur de volume ?

Utilisez un chiffon sec pour nettoyer la surface. N'utilisez jamais de produits chimiques ou de liquides qui pourraient endommager l'appareil.

Où puis-je télécharger le manuel complet du PDVC30 ?

Le manuel complet est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez le télécharger directement depuis la page du produit.

MODE D'EMPLOI PDVC30 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

MONTAGE

Le contrôle de volume est conçu pour être monté dans un boîtier électrique mural DIN 49073, d'une profondeur d'au moins 50 mm (le paquet comprend également un boîtier mural universel).

Choisissez un emplacement qui soit à portée des fils du haut-parleur et facile d'accès lorsque vous voulez actionner le contrôle du volume. Mesurez avec précision avant de commencer le processus de coupe/sciage/perçage!

Attention : Ne pas monter le contrôle du volume directement sur un mur !

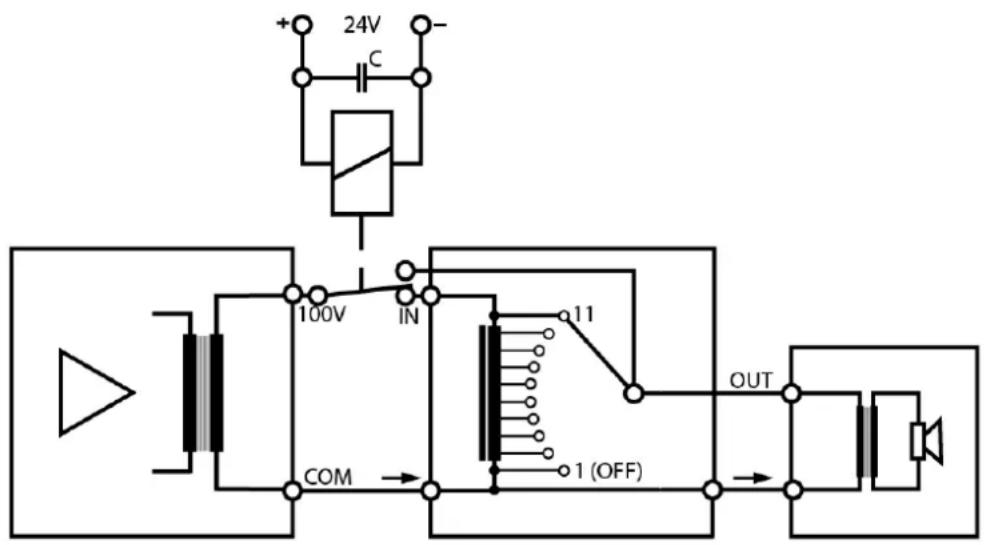

1. Connecter le cordon du haut-parleur au contrôle du volume:

A. Dénuder 6 mm de la couche d'isolation à l'extrémité de chaque câble.
B. Torsadez les fils de chaque câble pour éviter que les extrémités ne s'effilochent.
C. Insérez les câbles de haut-parleur à deux conducteurs de l'amplificateur dans la prise d'entrée.
D. Insérez les câbles de haut-parleur à deux conducteurs du premier haut-parleur dans la prise de sortie.

1. Connecter des haut-parleurs supplémentaires en parallèle.
2. En option : Branchez un signal d'urgence. Dans ce cas, le contrôle de volume coupe tout le son sauf le signal d'urgence lorsqu'il est activé par une tension de déclenchement de 24V.
3. Assurez-vous que toutes les connexions entre votre amplificateur et le contrôle du volume et entre le contrôle du volume et chaque haut-parleur sont en "phase" : (+) à (+) et (-) à (-).
4. Mettez la commande de volume sur la position "arrêt" (dans le sens contraire des aiguilles d'une montre).

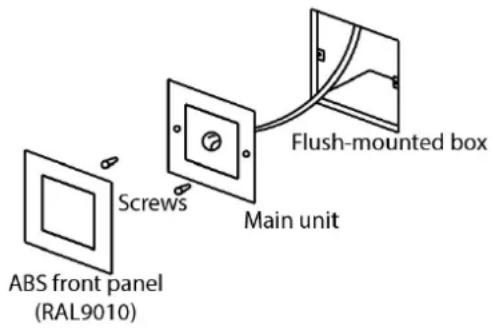

5. Visser le boîtier de montage mural.
6. Mettez la plaque frontale de l'ABS en marche.
