Type de produit	Appareil photo numérique compact
Marque	Olympus
Modèle	Camedia X200 (également D-560ZOOM/C-350ZOOM)
Nombre de pixels effectifs	3,2 millions
Capteur d'image	CCD 1/2,5", 3,34 millions de pixels (brut)
Objectif	Olympus 5,8-17,4 mm (équiv. 35-105 mm en 35 mm), f/3,1-5,2
Zoom optique	3x
Zoom numérique	Jusqu'à 10x (combiné)
Mise au point	Automatique (AF), plage normale : 50 cm à l'infini, macro : 20-50 cm
Vitesse d'obturation	1/2 à 1/1000 s (jusqu'à 2 s en mode scène de nuit)
Modes de prise de vue	Programme auto, portrait, paysage, scène de nuit, autoportrait, vidéo
Flash	Intégré, modes : auto, réduction yeux rouges, forcé, désactivé
Support de stockage	Carte xD-Picture Card (16-256 Mo)
Formats d'image	JPEG (DCF, Exif 2.2, DPOF, PRINT Image Matching II) ; vidéo QuickTime Motion JPEG
Écran ACL	1,8" TFT couleur, 85 000 pixels
Viseur	Optique à image réelle
Alimentation	1 pile lithium CR-V3 ou 2 piles AA (alcalines ou NiMH)
Dimensions (L × H × P)	108 × 57,5 × 40 mm (sans protubérances)
Poids	170 g (sans piles ni carte)
Connectiques	USB (mini-B), sortie vidéo (PAL/NTSC), entrée CC (adaptateur secteur)
Température de fonctionnement	0°C à 40°C

FOIRE AUX QUESTIONS - Camedia X200 OLYMPUS

Quel type de pile utiliser dans l'Olympus Camedia X200 ?

Vous pouvez utiliser soit une pile au lithium CR-V3, soit deux piles AA alcalines ou NiMH. Les piles au manganèse (zinc-carbone) ne sont pas compatibles. N'utilisez pas de piles rechargeables CR-V3.

Comment mettre en marche l'appareil photo ?

Ouvrez complètement le capot de protection de l'objectif jusqu'à entendre un déclic. L'appareil s'allume en mode prise de vue. Pour le mode affichage, fermez le capot et appuyez sur la touche Affichage (▶).

Quelle carte mémoire est compatible ?

L'appareil utilise des cartes xD-Picture Card de 16 à 256 Mo. Les autres formats (SD, CF) ne sont pas supportés. Insérez la carte avec la zone de contact vers l'appareil et l'encoche orientée correctement.

Comment régler la date et l'heure ?

Ouvrez le capot, appuyez sur OK/Menu, sélectionnez MODE MENU > onglet SETUP > réglage date. Choisissez le format, puis réglez l'année, le mois, le jour et l'heure. Appuyez sur OK pour valider. La date se réinitialise si les piles sont retirées plus de 30 minutes.

Puis-je enregistrer des vidéos avec le son ?

Non, l'enregistrement vidéo se fait sans son. Vous pouvez enregistrer des vidéos en mode vidéo (sélectionnez l'icône vidéo dans le menu principal). La durée dépend de la capacité de la carte.

Comment utiliser le flash et les modes de flash ?

En mode prise de vue, appuyez sur la touche Flash () pour faire défiler les modes : auto (pas d'icône), réduction yeux rouges, flash d'appoint, flash désactivé. Le voyant orange à côté du viseur s'allume quand le flash est prêt.

Que faire si l'écran affiche « NO CARD » ?

Insérez une carte xD-Picture Card compatible. Si une carte est déjà insérée, retirez-la, nettoyez les contacts avec un chiffon sec et réinsérez-la. Si le problème persiste, formatez la carte dans l'appareil (MODE MENU > CARD > CARD SETUP > FORMAT).

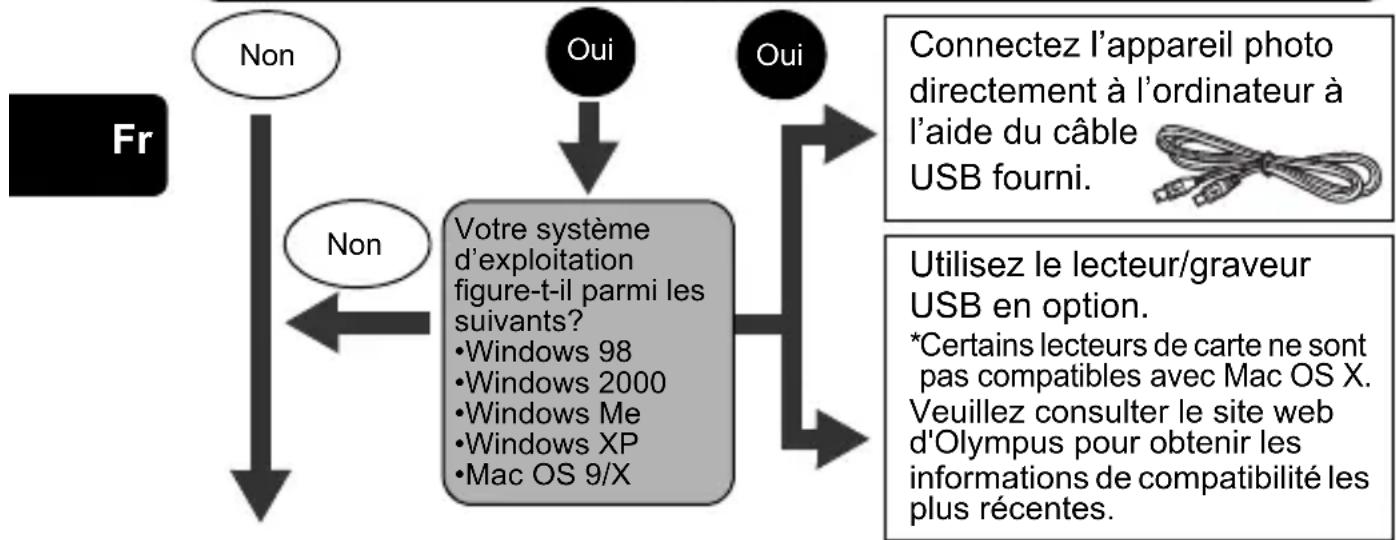

Comment transférer les photos sur un ordinateur ?

Utilisez le câble USB fourni. Connectez l'appareil éteint à l'ordinateur, puis allumez l'appareil en mode affichage. Suivez les instructions du guide d'installation du logiciel. Sous Windows 98, installez d'abord le pilote USB. Sous Mac OS 9/ X, l'appareil est reconnu comme un disque amovible.

Comment protéger une photo contre l'effacement ?

En mode affichage, sélectionnez la photo, appuyez sur OK/Menu, allez dans MODE MENU > PLAY > Protection. Choisissez ON pour protéger. Les photos protégées ne peuvent pas être effacées individuellement, mais elles le seront lors d'un formatage de la carte.

Quels sont les accessoires recommandés ?

Adaptateur secteur en option, câble vidéo, trépied, courroie de cou, et un adaptateur de carte PC ou un lecteur de carte USB pour les ordinateurs sans port USB natif. Utilisez des piles NiMH ou une batterie CR-V3 pour une meilleure autonomie.

MODE D'EMPLOI Camedia X200 OLYMPUS

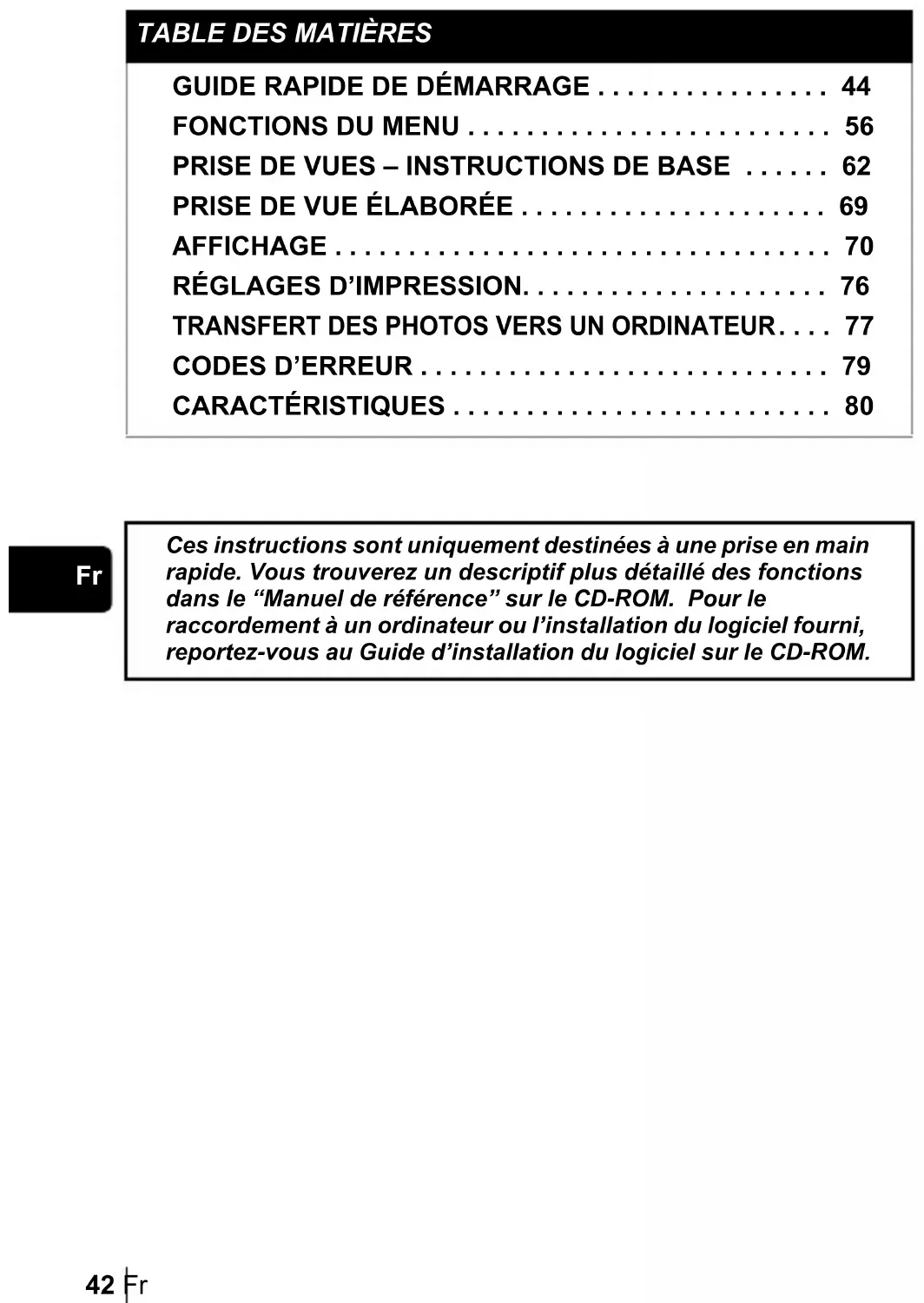

Ces instructions sont uniquement destinées à une prise en main rapide. Vous trouverez un descriptif plus détaillé des fonctions dans le “Manuel de référence” sur le CD-ROM. Pour le raccordement à un ordinateur ou l’installation du logiciel fourni, reportez-vous au Guide d’installation du logiciel sur le CD-ROM.

■ Lisez soigneusement ce manuel avant d'utiliser votre appareil photo afin de garantir un usage correct.
Nous vous conseillons d'effectuer quelques prises de vue d'essai pour vous familiariser avec votre appareil avant de prendre des photographies importantes.
- Ce manuel contient uniquement des instructions de base. Vous trouverez un descriptif plus détaillé des fonctions dans le Manuel de référence sur le CD-ROM.

Pour les utilisateurs en Amérique du Nord et du Sud

Pour les utilisateurs aux États-Unis

Déclaration de conformité

Numéro de modèle : D-560ZOOM/C-350ZOOM/X-200

Marque : OLYMPUS

Organisme responsible : Olympus America Inc.

Adresse : 2 Corporate Center Drive, Melville, New York 11747-3157 U.S.A.

Numéro de téléphone : 1-631-844-5000

Testé pour être en conformité avec la réglementation FCC

POUR L'UTILISATION A LA MAISON OU AU BUREAU

Cet appareil est conforme aux normes de la Section 15 des directives FCC. Son utilisation est soumise aux deux conditions suivantes:

(1) Cet appareil ne doit pas causer de brouillage radioélectrique.
(2) Cet appareil doit pouvoir résister à toutes les interférences, y compris celles susceptibles d'entraver son bon fonctionnement.

Pour les utilisateurs au Canada

Cet appareil numérique de la catégorie B est conforme à la législation canadienne sur les appareils générateurs de parasites.

Pour les utilisateurs en Europe

Le label “CE” indique que ce produit est conforme aux normes européennes en matière de sécurité, de santé, d’environnement et de protection du consommateur. Les appareils photo comportant le label “CE” sont destinés à être vendus en Europe.

Marques déposées

• IBM est une marque déposée de la société International Business Machines Corporation.
• Microsoft et Windows sont des marques déposées de la société Microsoft Corporation.
  • Macintosh est une marque de Apple Computer Inc.
• Tous les autres noms de sociétés et appellations de produits sont des marques, déposées ou non, des propriétaires respectifs.
• Les normes pour les systèmes de fichiers d'appareil photo indiquées dans ce manuel sont les normes "Design Rule for Camera File System/DCF" stipulées par l'association JEITA (Japan Electronics and Information Technology Industries Association).

GUIDE RAPIDE DE DÉMARRAGE

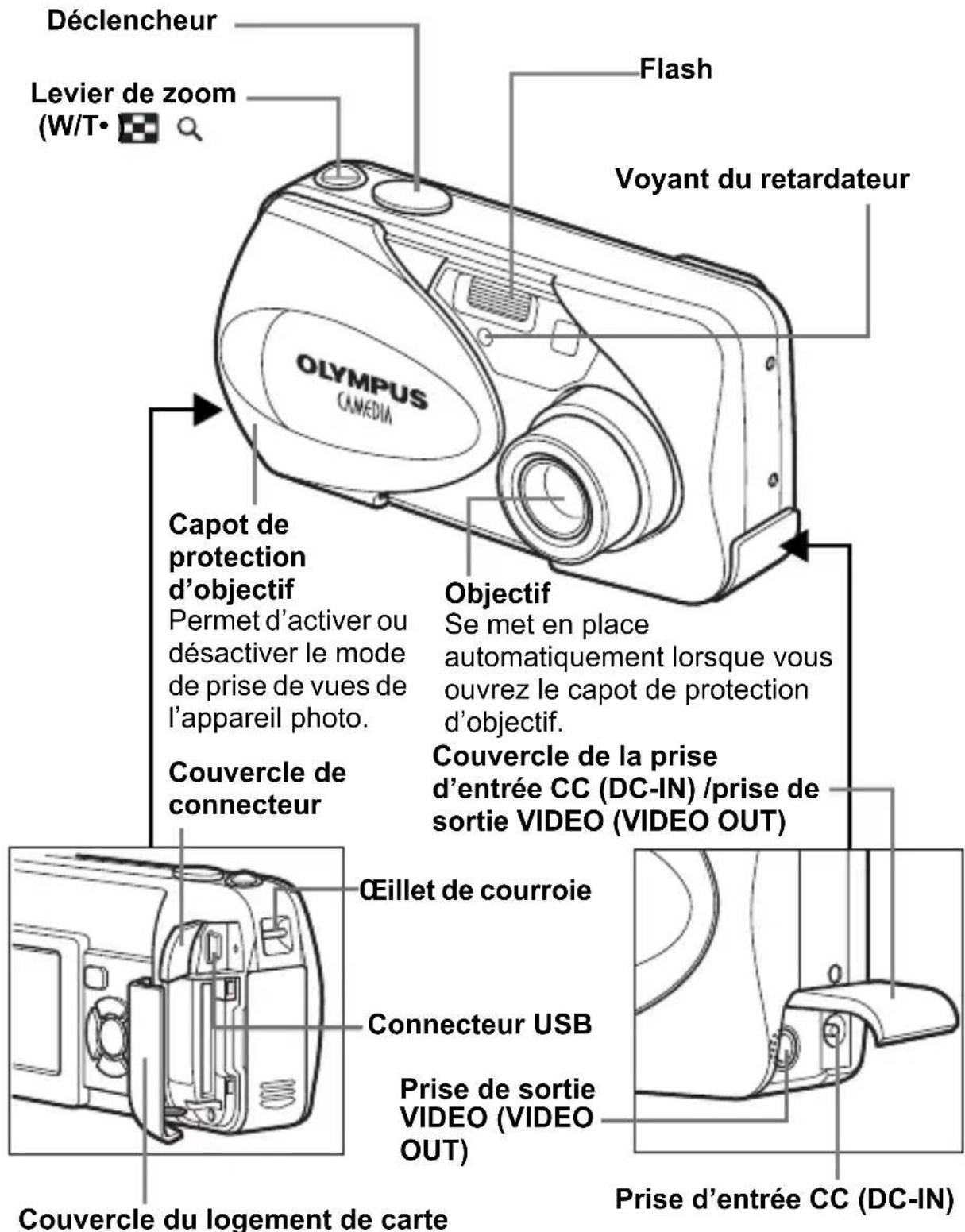

NOMENCLATURE DES PIÈCES

Déclencheur Levier de zoom (W/T• Flash Voyant du retardateur OLYMPUS CAMEDIA Capot de protection d’objectif Permet d’activer ou désactiver le mode de prise de vues de l’appareil photo. Couvercle de connecteur Objectif Se met en place automatiquement lorsque vous ouvrez le capot de protection d’objectif. Couvercle de la prise d’entrée CC (DC-IN) /prise de sortie VIDEO (VIDEO OUT) Œillet de courroie Connecteur USB Prise de sortie VIDEO (VIDEO OUT) Prise d’entrée CC (DC-IN) Couvercle du logement de carte

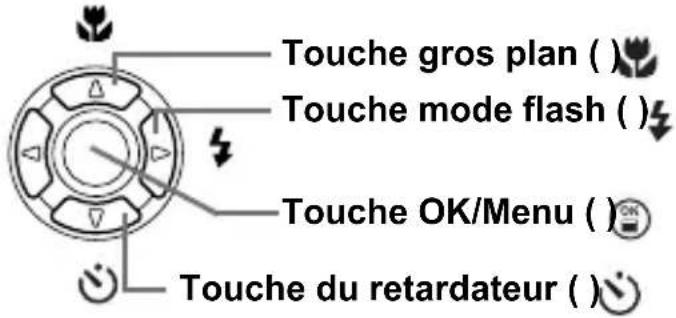

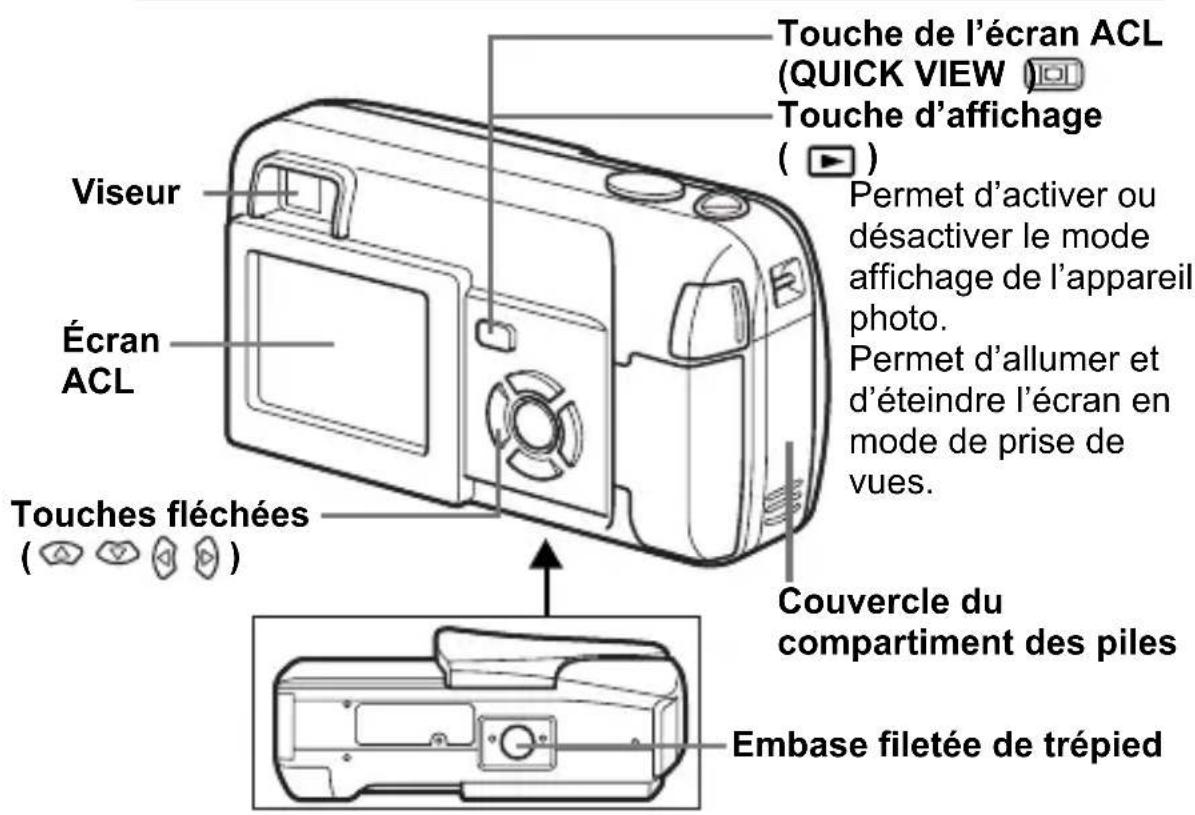

Touches fléchées

Les boutons sur les touches fléchées ont leurs fonctions respectives. Elles sont aussi utilisées comme touches de mise au point automatique. , et indiquent quelle touche presser.

Touche gros plan ( ) Touche mode flash ( ) Touche OK/Menu ( ) Touche du retardateur ( )

Touche de l'écran ACL (QUICK VIEW) Touche d'affichage ( ▶ ) Permet d'activer ou désactiver le mode affichage de l'appareil photo. Permet d'allumer et d'éteindre l'écran en mode de prise de vues. Touches fléchées ( 🎥 🎥 🎥 ) Couvercle du compartment des piles Embase filetée de trépied

Viseur

Voyant orange Voyant vert de mise au point automatique

INDICATIONS CONCERNANT L'ÉCRAN ACL

Mode prise de vue

1 2 3 4 5 6 7 8 9 10 11 12 +2.0 13 14 15 16 H0 20x15x6.5

Vue fixe

1 2 5 6 8 9 10 H: 320x240 36° 11 12 13 14 15 16

Vidéo

	Éléments Indications
1	Sélection de la scène/Vidéo	[0AT4] [760W] [CWHO]
2	Contrôle des piles,	[ZW65]
3	Voyantvert
4	Flash en attenteAvertissement de bougé/Chargement du flash	(Allumé)(Clignote)
5	Mode gros plan
6	Mode de flash, ,	[2TDO]
7	Mode d'entraînement,	[W7ZS]
8	Retardateur	[3YOX]
9	Mode d'enregistrement SHQ, HQ, SQ1, SQ2
10	Résolution	2048×1536, 1024×768, 640×480, etc.
11	Mesure	[CBX5]
12	Compensation d'exposition	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
13	Balance des blancs, , , ,	[SC40] [40DT] [TTO2]
14	Repères de mise au point automatique	[ ]
15	Bloc mémoire, , , ,
16	Nombre de vues enregistrablesSecondes restantes	1536”

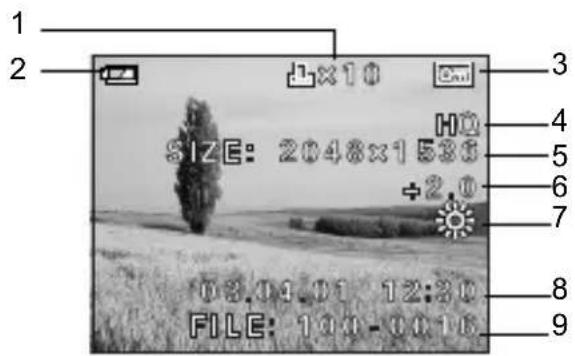

Mode affichage

Ci-dessous l'aspect des écrans lorsque l'affichage d'informations est activé.

1 2 3 4 5 6 7 SIZE: 2048x1535 +2.0 03.04.01 12:30 FILE: 100-0016 8 9

Vue fixe Vidéo

2 SIZE: 320x240 10 3 4 5 7 8 9 "03.04.00 - 12.00" 0"/15

	Éléments Indications
1	Réservation d'impression,Nombre de copies	× 10
2	Contrôle des piles ,	× 10
3	Protection	× 10
4	Mode d'enregistrement SHQ, HQ, SQ1, SQ2
5	Résolution	2048×1536, 1024×768, 640×480, etc.
6	Compensation d'exposition	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
7	Balance des blancs WB AUTO, , , ,
8	Date et heure '03.04.01 12:00
9	Numéro de fichier (vue fixe)Durée de lecture/Durée d'enregistrement totale (vidéo)	100-00160"/15"
10	Vidéo

Bloc mémoire

Le bloc mémoire d'image s'allume lorsque vous effectuez une prise de vues ou enregistrez une vidéo. L'appareil photo enregistre les photos ou la vidéo sur la carte tant que le bloc est allumé. Le bloc change d'aspect en fonction de l'état de prise de vues, comme l'indique l'illustration ci-dessous. Si le bloc mémoire est complètement allumé, attendre quelques secondes qu'il s'éteigne pour prendre la prise de vue suivante.

Prise de vues fixe

Prise de vues Prise de vues Prise de vues

Avant la prise de vues

(Le bloc mémoire d'image est éteint).

Une photo est prise (Allumé).

Plusieurs photos sont prises (Allumé).

Plus aucune autre photo ne peut être prise (Complètement allumé).

Attendez que le bloc mémoire reprenne l'aspect à gauche pour prendre la photo suivante.

Enregistrement de vidéos

Prise de vues

Attente

Avant la prise de vues (Le bloc mémoire d'image est éteint).

Si vous continuez d'enregistrer

Pendant la prise de vues (Allumé)

• La prise de vues est impossible tant que le bloc n'est pas complètement éteint.
• L'enregistrement de la vidéo s'arrête automatiquement lorsque le bloc mémoire est plein.

Contrôle des piles

Si les piles sont faibles, le voyant de contrôle sur l'écran prend l'aspect indiqué ci-dessous tant que l'alimentation de l'appareil photo est en marche.

Allume (Vert)

(Le voyant s'éteint après quelques instants.)

Energie restante : élevée.

Clignote (Rouge)

Energie restante : faible Préparez des piles neuves.

Aucune indication

Le voyant vert et le voyant orange à côté du viseur clignotent.

Énergie restante : épuisée.

Remplacer par des piles neuves.

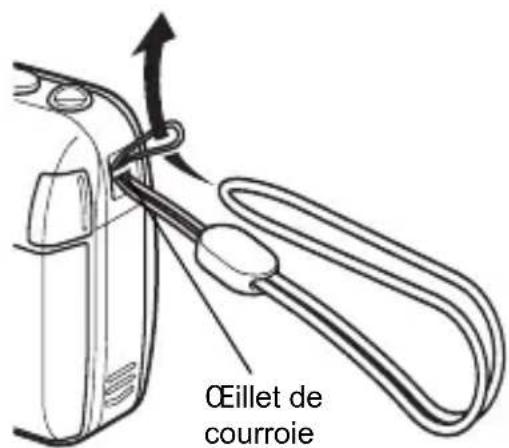

FIXATION DE LA COURROIE

1 Passez la courroie dans l'oeillet de courroie.
2 Passez de la courroie dans la boucle qui est déjà passée par l'oeillet.
3 Tirez fermement sur la courroie, puis vérifiez qu'elle est solidement attachée et qu'elle ne peut pas se détacher.

Œillet de courroie

MISE EN PLACE DES PILES

1 Assurez-vous que :

• Le capot de protection d'objectif est fermé.
  • L'écran ACL est éteint.
  • Le voyant à droite du viseur est éteint.

2 Faites glisser le couvercle du compartiment des piles vers

• Le couvercle du compartiment de la batterie est déverrouillé et s'ouvre dans la direction Ⓑ
- Faites glisser le couvercle avec le bout du doigt. N'utilisez pas votre ongle, vous risqueriez de vous blesser.

Couvercle du compartiment des piles

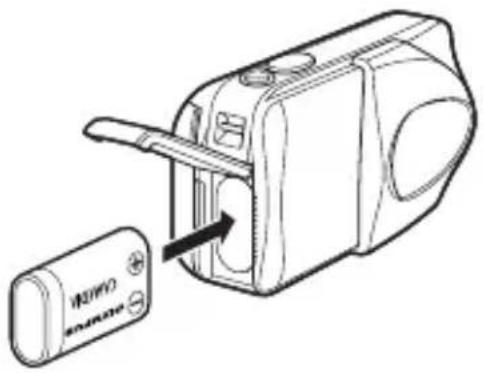

3 Introduisez les piles, en prenant garde de les placer dans le bon sens, comme l'indique l'illustration.

Si vous utilisez des piles AA (R6)

Si vous utilisez des piles au lithium CR-V3

Marque de sens d'insertion des piles LR6x2 or CR-V3x1

Une marque indique le sens d'insertion des piles AA en bas de l'appareil photo.

Si vous utilisez des piles au lithium CR-V3. Placez-les comme le montre l'illustration.

Fr

4 Refermez le couvercle du compartiment des piles en appuyant dessus et faites-le glisser dans le sens indiqué D.

- Si vous avez du mal à fermer le couvercle du compartiment des piles, ne forcez pas. Lorsqu'il est refermé, appuyez fermement sur la marque et poussez le couvercle dans le sens indiqué sur l'illustration.

• Les piles au lithium CR-V3 ne sont pas rechargeables.
• Ne retirez pas l'étiquette d'un bloc de piles au lithium CR-V3.
• Les piles au manganèse (zinc-carbone) ne peuvent pas être utilisées.

INSERTION D'UNE CARTE

Le terme "carte" dans ce manuel désigne une carte xD-Picture Card. L'appareil photo utilise la carte pour enregistrer les images.

1 Assurez-vous que :

• Le capot de protection d'objectif est fermé.
  • L'écran ACL est éteint.
• Le voyant à droite du viseur est éteint.

2 Ouvrez le couvercle du logement de carte.

3 Orientez la carte dans le bon sens et introduisez-la dans son logement, comme montré sur l'illustration.

• Tenez la carte droite pendant que vous l'insérez.
• La carte s'arrête avec un déclic lorsqu'elle est complètement insérée.
• Si la carte est insérée à l'envers ou en biais, vous risquez d'endommager la zone de contact ou de coincer la carte.
• Si la carte n'est pas entièrement insérée, les données ne pourront pas y être enregistrées.

4 Fermez bien le couvercle du logement de carte.

Face de la zone index de la carte

Encoche

Position de la carte introduite correctement

Retrait de la carte

Assurez-vous que :

• Le capot de protection d'objectif est fermé.
  • L'écran ACL est éteint.
  • Le voyant à droite du viseur est éteint.

- Poussez la carte à fond pour la déverrouiller puis laissez-la sortir lentement. La carte est éjectée sur une courte distance puis s'arrête. Tenez la carte droite et sortez-la.

-Remarque

Si vous retirez votre doigt rapidement après avoir enfoncé la carte à fond, elle risque d'être propulsée brutalement hors de son logement.

Lors de la prise de vue (Mode prise de vue)

Mise sous tension:

Ouvrez complètement le capot de protection d'objectif.

L'appareil photo passe en mode de prise de vues et l'objectif se déploie.

Si l'objectif ne sort pas lors de l'ouverture du capot de protection, il est possible que celui-ci ne soit pas complètement ouvert. Ouvrez le capot de protection jusqu'à ce qu'il se bloque avec un déclic.

Fermez le capot de protection d'objectif doucement jusqu'à ce qu'il touche presque l'objectif.

Le capot de protection de l'objectif s'arrête juste avant de toucher l'objectif et ce dernier se rétracte. Attendez que l'objectif soit complètement rentré avant de fermer complètement le capot de protection d'objectif. L'appareil photo s'éteint.

- Ne forcez pas la fermeture du capot de protection d'objectif lorsque l'objectif est sorti, vous risqueriez de l'endommager.

Mise sous tension :

Appuyez sur (Affichage) tandis que le capot de protection d'objectif est fermé.

L'appareil photo se met en marche en mode affichage. L'écran ACL s'allume et affiche la dernière photo prise.

Touche d'affichage ( )

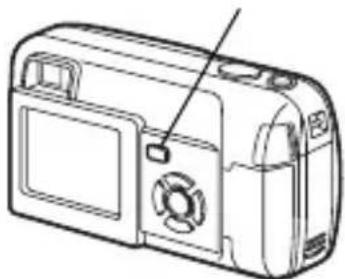

Mise hors-tension:

Appuyez sur .

L'écran ACL et l'appareil photo s'éteignent.

Touche d'affichage ( )

1 Ouvrez complètement le capot de protection d'objectif.
2 Appuyez sur . OK

• Le menu principal s'affiche.

3 Appuyez sur des touches fléchées pour sélectionner MODE MENU.
4 Appuyez sur pour sélectionner l'onglet SETUP, et appuyez sur
5 Appuyez sur pour sélectionner, et appuyez sur.
6 Appuyez sur pour sélectionner une langue, et appuyez sur OK
7 Appuyez de nouveau sur pour quitter le menu.
8 Fermez le capot de protection d'objectif pour éteindre l'appareil photo.

RÉGLAGE DE LA DATE ET DE l'HEURE

1 Ouvrez complètement le capot de protection d'objectif.
2 Appuyez sur. OK

• Le menu principal s'affiche.

3 Appuyez sur des touches fléchées pour sélectionner MODE MENU.

4 Appuyez sur pour sélectionner l'onglet SETUP, et appuyez sur

5 Appuyez sur pour sélectionner, et appuyez sur

- L'encadré vert passe sur l'élément sélectionné.

6 Appuyez sur pour sélectionner l'un des formats de date suivants :

Y-M-D (Année/Mois/Jour), M-D-Y (Mois/Jour/Année), D-M-Y (Jour/Mois/Année). Puis appuyez sur 📋

• Passez au réglage de l'année.
• Les étapes suivantes montrent la procédure utilisée lorsque le format de date est Y-M-D.

7 Appuyez sur pour régler l'année, et appuyez sur pour passer au réglage du mois.

• Pour revenir au réglage précédent, appuyez sur
• Les deux premiers chiffres de l'année sont fixes.

8 Répétez cette procédure jusqu'à ce que la date et l'heure soient complètement réglées.

- L'appareil photo affiche l'heure uniquement dans le format de 24 heures ("2. pm" donnera "14:00").

9 Appuyez sur . OK

- Pour un réglage plus précis, appuyez sur lorsque l'horloge franchit 00 seconde. L'horloge démarre lorsque vous appuyez sur le bouton.

10 Fermez le capot de protection d'objectif pour éteindre l'appareil photo.

- La date et l'heure réglées seront annulées si vous laissez l'appareil photo sans piles pendant 30 minutes.

FONCTIONS DU MENU

LISTES DE MENUS

Lorsque vous mettez l'appareil photo sous tension et que vous appuyez sur 📄, le menu principal s'affiche à l'écran ACL. C'est à partir des menus que vous réglez chacune des fonctions de l'appareil photo. Ce chapitre explique le fonctionnement des menus, à partir des écrans du mode de prise de vue.

Comment utiliser les menus

1 Appuyez sur pour afficher le menu principal. Appuyez sur .
2 Appuyez sur pour sélectionner un onglet, et appuyez sur.
3 Appuyez sur pour sélectionner un élément, et appuyez sur.
4 Appuyez sur pour sélectionner un paramètre. Appuyez sur pour terminer le réglage. Appuyez de nouveau sur pour quitter le menu et retourner en mode prise de vues.

Mode prise de vue

(Vidéo)

Permet de réaliser des vidéos. C'est affiché lorsque l'appareil photo est en mode de prise de vues fixe.

PHOTO (Vue fixe)

Vous permet d'effectuer des prises de vues fixes. Cette méthode est simple ; il vous suffit d'appuyer sur le déclencheur. C'est affiché lorsque l'appareil photo est en mode vidéo.

Règle la qualité et résolution.

Vue fixe : SHQ, HQ, SQ1, SQ2

Vidéo : HQ, SQ

MODE RESET [MODE REINIT]

Réglages de la remise à zéro complète, y compris la compensation d'exposition et la balance des blancs dans les valeurs par défaut. Quand le mode de prise de vues est réglé sur 📄e menu revient au mode de


(Vue fixe).

Affiche toutes les images enregistrées l'une après l'autre. C'est affiché lorsque l'appareil affiche des prises de vues fixes.

MOVIE PLAY [LECT MOVIE]

Lit les vidéos. C'est affiché lorsqu'une vidéo est sélectionnée.

INFO

Affiche toutes les informations de prise de vues sur l'écran ACL.

ERASE [EFFACER]

Efface la photo ou la vidéo sélectionnée.

Le MODE MENU comprend 4 onglets. Appuyez sur pour sélectionner un onglet et afficher les options correspondantes.

Ces instructions sont uniquement destinées à une prise en main rapide. Vous trouverez un descriptif plus détaillé des fonctions dans le “Manuel de référence” sur le CD-ROM.

Mode prise de vue

Onglet CAMERA Onglet PICTURE [PHOTO] Onglet CARD [CARTE] Onglet SETUP [CONFIG] SCENE SELECT > PHOTO/AVI ESP / DRIVE DIGITAL ZOOM > OFF

Onglet CAMERA
SCENE SELECT[SELECTION DE SCENE]	Sélectionne l’un des modes de prise de vues suivants PROGRAM AUTO,portrait),(paysage),tscène de nuit) et (auto-portrait).
ESP/ Sélectionne la méthode de mesure ESP et .
	Permet de régler la luminosité de l’image(compensation d’exposition).
DRIVE	Sélectionne l’un des modes de prise de vues suivants (prise de vue unique) et (prisede vue en série).
DIGITAL ZOOM[ZOOM NUM]	Permet la prise de vue à un grossissement supérieur à la valeur maximale du zoom optique.
PANORAMA[PANORAMIQUE]	Permet de prendre des photos panoramiques avecdes cartes de marque Olympus CAMEDIA.
2 IN 1[2 EN 1]	Fusionne deux photos prises à la suite et lesenregistre comme une seule image.

Onglet PICTURE [PHOTO]
WB(Balance des blancs)	Règle la balance des blancs appropriée selon la source de lumière.

Onglet CARD [CARTE]
CARD SETUP[CONFIG CARTE]	Formate une carte.

Onglet SETUP [CONFIG]
ALL RESET[TOUT REINIT]	Détermine si les réglages actuels de l'appareil photo doivent être conservés ou non lorsque vous coupez l'alimentation.
	Sélection de la langue des messages affichés.
	Active et désactive les signaux sonores (utilisés pour les avertissements, etc.).
REC VIEW[VISUAL IMAGE]	Détermine si les photos sont affichées ou non sur l'écran ACL pendant leur enregistrement sur une carte.
FILE NAME[NOM FICHIER]	Change la méthode d'attribution des noms de fichiers.
PIXEL MAPPING	Vérifie si les fonctions de CCD et de traitement de l'image ne présentent pas d'erreurs.
	Règle la luminosité de l'écran ACL.
	Règle la date et l'heure.
VIDEO OUT[SORTIE VIDEO]	Sélectionnez NTSC ou PAL suivant le type de signal vidéo de votre téléviseur. Le type de signal vidéo TV varie en fonction de la région.

Onglet PLAY [RECTURE]
On	Protège les images d'une suppression accidentelle.
	Fait pivoter les images de 90 degrés soit dans le sens des aiguilles d'une montre, soit dans le sens inverse.
	Enregistre les informations de réservation d'impression sur la carte.

Onglet EDIT
BLACK&WHITE[NOIR&BLANC]	Crée une photo en noir et blanc et l’enregistre dans un nouveau fichier.
SEPIA	Crée une photo en teinte sépia et l’enregistre dans un nouveau fichier.
	Diminue la taille du fichier et l’enregistre sous un nouveau nom.
INDEX Crée une image index d’une vidéo en 9 vues fixes.

Onglet CARD [CARTE]
CARD SETUP[CONFIG CARTE]	Supprime toutes les données d'images stockées sur la carte. (ALL ERASE, FORMAT)

Onglet SETUP [CONFIG]
ALL RESET[TOUT REINIT]	Détermine si les réglages actuels de l'appareil photo doivent être conservés ou non lorsque vous coupez l'alimentation.
	Sélection de la langue des messages affichés.
	Active et désactive les signaux sonores (utilisés pour les avertissements, etc.).
	Règle la luminosité de l'écran ACL.
	Règle la date et l'heure.
VIDEO OUT[SORTIE VIDEO]	Sélectionnez NTSC ou PAL suivant le type de signal vidéo de votre téléviseur. Le type de signal vidéo TV varie en fonction de la région.
	Sélectionne le nombre de photos dans l'affichage d'index.

Mode de prise de vue

Cet appareil photo vous permet de faire des prises de vues fixes et d'enregistrer des vidéos.

Vous pouvez choisir le mode approprié depuis le menu SCENE SELECT (PROGRAM AUTO/ 📄/ 📄) selon les conditions de prise de vues et l'effet que vous souhaitez obtenir.

Le réglage d'usine par défaut du mode de prise de vue est PROGRAM AUTO. Pour des prises de vues normales ne nécessitant aucun effet ni réglage spécial, vous n'avez pas à suivre cette procédure.

1 Ouvrez complètement le capot de protection d'objectif.

- L'appareil photo passe en mode de prise de vues.

2 Appuyez sur.

• Le menu principal s'affiche.

3 Appuyez sur des touches fléchées pour sélectionner MODE MENU.

- Appuyez sur, et choisissez pour enregistrer une vidéo.

4 Appuyez sur poursélectionner l'onglet CAMERA, et appuyez sur 📋

5 Appuyez sur pour sélectionner SCENE SELECT, et appuyez sur

6 Appuyez sur pour sélectionner PROGRAM AUTO, 📋, 📋 ou selon les conditions de prise de vues et l'effet que vous souhaitez réaliser.

7 Appuyez sur.

- Appuyez de nouveau sur pour quitter le menu.

PHOTO (Vue fixe)

Vous permet de prendre une vue fixe. Vous pouvez choisir l'un des cinq modes de prise de vues selon la situation.

Permet de réaliser des vidéos. Sélectionné à partir du menu principal de prise de vues. L'appareil photo conserve la mise au point et l'exposition appropriée même si le sujet se déplace. Vous ne pouvez pas enregistrer de bande sonore avec la vidéo.

Mode de prise de vues pour les vues fixes

P PROGRAM AUTO (Réglage d'usine par défaut)

Ce mode est utilisé pour la photographie courante. L'appareil photo adopte automatiquement les réglages pour un équilibre naturel des couleurs. Les autres fonctions telles que le mode du flash et la mesure peuvent être réglées manuellement.

(Portrait)

Permet de prendre une photo-portrait d'une personne. L'appareil photo règle automatiquement des conditions de prise de vues optimales.

(Paysage)

Permet de photographier des paysages et des scènes en extérieur. L'appareil photo règle automatiquement des conditions de prise de vues optimales.

(Scène de nuit)

Permet de faire des photos le soir ou la nuit. L'appareil photo ralentit la vitesse d'obturation par rapport à une prise de vue normale. Si vous utilisez un autre mode pour prendre une photo dans la rue, la nuit, le manque de luminosité produit une image noire avec des points lumineux. Ce mode permet de restituer l'aspect réel de la rue. L'appareil photo règle automatiquement des conditions de prise de vue optimales. Si vous utilisez le flash, vous pouvez prendre des photos du sujet et de l'arrière-plan.

(Auto-portrait)

Vous permet de prendre une photo de vous-même tout en tenant l'appareil photo. Pointez l'objectif vers vous-même afin de mémoriser la mise au point sur vous. L'appareil photo règle automatiquement des conditions de prise de vue optimales. Le zoom est réglé en position grand angle et ne peut être modifié.

PRISE DE VUE FIXE

Vous pouvez effectuer des prises de vues fixes soit à l'aide du viseur, soit à l'aide de l'écran ACL. Les deux méthodes sont simples, il vous suffit d'appuyer sur le déclencheur.

Lorsque l'appareil est en mode d'enregistrement de vidéos, appuyez sur et, depuis le menu principal, sélectionnez (PHEOTxe).

Prise de vue fixe à l'aide du viseur

1 Ouvrez complètement le capot de protection d'objectif.

- Faites glisser complètement le capot de protection, jusqu'à ce qu'il se bloque avec un déclic.

2 Cadrez l'image tout en regardant le sujet dans le viseur.

3 Appuyez doucement sur le déclencheur (jusqu'à mi-course) pour effectuer la mise au point.

• La mise au point et l'exposition sont mémorisées, le voyant vert s'allume. (mémorisation de la mise au point)
• Lorsque le flash est prêt au déclenchement, le voyant orange s'allume.

4 Enfoncez complètement le déclencheur (à fond).

• L'appareil prend la photo et émet un signal sonore.
- Vous pouvez effectuer la prise de vues suivante lorsque le voyant vert cesse de clignoter.
- Le voyant orange clignote pendant l'enregistrement de l'image sur la carte.

Prise de vue fixe à l'aide de l'écran ACL

1 Ouvrez complètement le capot de protection d'objectif.

- Faites glisser complètement le capot de protection, jusqu'à ce qu'il se bloque avec un déclic.

2 Appuyez sur.

• L'écran ACL s'allume.

3 Cadrez l'image tout en observant votre sujet sur l'écran ACL.

4 Procédez de la même façon que lorsque vous utilisez le viseur pour prendre la photo.

- Si vous souhaitez prendre des photos avec l'écran ACL désactivé, appuyez à nouveau sur 📄

Lorsqu'une mise au point satisfaisante ne peut pas être obtenue sur le sujet que vous souhaitez photographier, vous pouvez effectuer la mise au point sur quelque chose d'autre, qui se trouve plus ou moins à la même distance (mémorisation de la mise au point) ; et prendre des photos selon la procédure décrite ci-dessous.

1 Ouvrez complètement le capot de protection d'objectif.

• L'appareil photo passe en mode de prise de vue.

2 Placez les repères de mise au point automatique autour du sujet sur lequel vous voulez effectuer la mise au point.

- Lorsque vous prenez en photo un sujet sur lequel il est difficile d'effectuer la mise au point, visez un sujet placé à peu près à la même distance.

Viseur point automatique Voyant vertRe

3 Enfoncez le déclencheur à mi-course jusqu'à ce que le voyant vert s'allume.

• La mise au point et l'exposition sont mémorisées, le voyant vert s'allume.
• Le voyant vert clignote si la mise au point et l'exposition ne sont pas mémorisées. Retirez votre doigt du déclencheur, recadrez le sujet puis enfoncez à nouveau le déclencheur à mi-course.

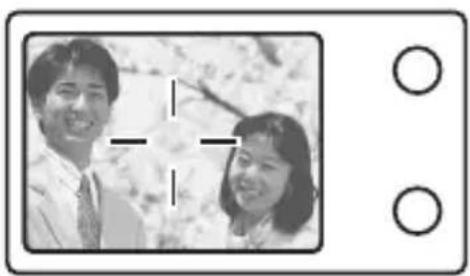

4 Recadrez votre photo tout en maintenant le déclencheur enfoncé à mi-course.

5 Enfoncez complètement le déclencheur.

ENREGISTREMENT DE VIDÉOS

1 Ouvrez complètement le capot de protection d'objectif.

- L'appareil photo passe en mode de prise de vues.

2 Appuyez sur. OK

• Le menu principal s'affiche.

3 Appuyez sur pour sélectionner (Vidéo).

• L'enregistrement de vidéos est réglé et le menu est fermé.
• Le symbole et la durée totale d'enregistrement, qui dépendent de la capacité de la carte de mémoire, s'affichent sur l'écran ACL.

4 Cadrez l'image tout en observant votre sujet sur l'écran ACL.

5 Enfoncez le déclencheur à micourse.

6 Appuyez complètement sur le déclencheur pour commencer l'enregistrement.

• Le voyant orange à droite du viseur s'allume.
• Pendant l'enregistrement d'une vidéo, l'appareil ajuste automatiquement la mise au point et l'exposition en fonction du sujet en mouvement.
• Pendant l'enregistrement d'une vidéo, s'allume en rouge et la durée d'enregistrement restante est affichée.

7 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

• Le voyant orange clignote pendant l'enregistrement de la vidéo dans la carte.
• Lorsque le temps d'enregistrement restant est épuisé, l'enregistrement s'arrête automatiquement.
• Pour retourner au mode de prises de vues fixes, appuyez sur dans le menu principal, et sélectionnez (pue fixe).

Remarque

• En mode d'enregistrement de vidéo, le flash est désactivé.
• L'enregistrement est plus long pour les vidéos que pour les vues fixes.
• Le nombre de secondes restantes varie selon le mode d'enregistrement et l'espace disponible sur la carte.
• Vous ne pouvez pas enregistrer de bande sonore avec la vidéo.

ZOOM AVANT SUR UN SUJET (ZOOM OPTIQUE)

La prise de vue au téléobjectif et au grand angle est possible en agrandissant jusqu'à 3x (limite du zoom optique, équivalent à 35 mm - 105 mm sur un appareil photo de 35 mm). La combinaison du zoom optique et du zoom numérique permet d'atteindre un facteur de grossissement maximul d'environ 10x.

1 Ouvrez complètement le capot de protection d'objectif.
- L'appareil photo passe en mode de prise de vues.
2 Poussez/tirez le levier de zoom tout en regardant le sujet sur l'écran ACL ou dans le viseur.
3 Prenez la photo.

Remarque

- Les photos prises avec le zoom numérique peuvent avoir du grain.

UTILISATION DU FLASH

Fr

1 Ouvrez complètement le capot de protection d'objectif.

- L'appareil photo passe en mode de prise de vues.

2 Appuyez sur (ID).

- Le réglage actuel du flash est affiché.

3 Appuyez sur (1) pour modifier le mode flash avec les réglages que vous désirez.

• A chaque fois que vous appuyez sur, le mode flash passe par les états suivants :
  "AUTO" – "reduction de l'effet yeux rouges" – "Flash d'appoint" – "Flash désactivé".

4 Enfoncez le déclencheur à mi-course.

- Lorsque le flash est prêt pour la prise de vue, le voyant orange reste allumé.

5 Enfoncez complètement le déclencheur pour prendre la photo.

Flash automatique (Pas d'indication)

Le flash se déclenche automatiquement lorsque l'éclairage est faible ou à contre-jour.

Flash atténuant l'effet "yeux rouges" ()

Ce mode permet d'atténuer sensiblement l'effet "yeux rouges" en émettant une série de pré-éclairs avant de déclencher l'éclair principal.

Flash d'appoint ( )

Le flash se déclenche quelles que soient les conditions d'éclairage.

Flash désactivé ( )

Le flash ne se déclenche pas, même dans des situations de faible éclairage.

UTILISATION DU RETARDATEUR

Cette fonction vous permet d'effectuer des prises de vues en utilisant le retardateur. Pour la prise de vues avec retardateur, fixez solidement l'appareil photo sur un trépied ou posez-le sur une surface horizontale. Cette fonction est utile lorsque la personne qui prend la photo veut également y figurer.

1 Ouvrez complètement le capot de protection d'objectif.

- L'appareil photo passe en mode de prise de vues.

2 Appuyez sur ( ).

- L'écran ACL s'allume et le réglage actuel du retardateur est affiché.

3 Appuyez sur ( ) pour activer ou désactiver le mode retardateur.

- Le réglage passe de ON a OFF à chaque fois que vous appuyez sur. Lorsque le mode retardateur est sélectionné, est affiché sur l'écran ACL.

4 Prenez la photo.

• Le voyant du retardateur s'allume pendant 10 secondes environ, puis commence à clignoter. Lorsqu'il a clignoté pendant 2 secondes et émis une tonalité d'avertissement, la photo est prise.
• Le mode retardateur est automatiquement annulé après une prise de vue.

PRISE DE VUE ÉLABORÉE

PRISE DE VUE EN SÉRIE

Cette fonction vous permet de prendre une succession rapide de vues fixes simplement en appuyant sur le déclencheur et en le maintenant enfoncé (vous pouvez ainsi prendre jusqu'à 11 photos, au rythme de 1,5 par seconde en mode HQ). Comme vous pouvez ensuite sélectionner les meilleures photos d'un ensemble de prises de vues en série, il est recommandé d'utiliser ce mode lorsque vous photographiez un sujet qui bouge. La mise au point, l'exposition et la balance des blancs sont réglées lors de la première photo. Vous pouvez également supprimer les photos qui ne vous satisfont pas ensuite.

FONCTIONS DE LA MOLETTE MODE ET DES TOUCHES DIRECTES-Touches directes

SÉLECTION DE LA ZONE DE MESURE (MESURE PONCTUELLE)

Dans une situation de faible éclairage, votre sujet risque de paraître sombre si vous prenez la photo avec une valeur de mesure normale (Mesure ESP numérique). Dans ce cas, vous pouvez placer la zone de mesure au centre du viseur (Mesure ponctuelle) afin de photographier un sujet avec une exposition optimale quel que soit l'éclairage.

ESP (ESP numérique)

: Mesure séparément le sujet au centre du viseur et la zone autour de ce sujet afin d'obtenir une exposition maximale.

(Mesure ponctuelle) : Mesure uniquement le sujet au centre du viseur pour obtenir l'exposition appropriée à ce sujet.

FONCTIONS DE LA MOLETTE MODE ET DES TOUCHES DIRECTES-Touches directes

PRISE DE VUE EN MODE GROS PLAN

Le mode gros plan vous permet de prendre la photo d'un sujet se trouvant à une distance comprise entre 20 et 50 cm.

1 Ouvrez complètement le capot de protection d'objectif.
2 Appuyez sur ( ).
3 Appuyez sur (a) pour activer ou désactiver le mode gros plan.
4 Prenez la photo.

AFFICHAGE

AFFICHAGE D'IMAGES FIXES

1 Appuyez sur avec le capot de protection d'objectif fermé.

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Utilisez les touches fléchées pour afficher d'autres photos.

Affiche la 10ème photo en arrière. Affiche la photo précédente. Affiche la 10ème photo en avant.

Fr

3 Appuyez sur pour annuler l'affichage.

• L'écran ACL et l'appareil photo s'éteignent.

Contrôle rapide (QUICK VIEW)

Cette fonction vous permet d'afficher les images pendant que l'appareil photo est en mode prise de vue. Elle est utile lorsque vous voulez vérifier rapidement les résultats de la prise de vues avant de continuer.

1 Appuyez deux fois rapidement (double-cliquez) sur (QUICK VIEW) en mode de prise de vues.
2 Enfoncez le déclencheur à mi-course pour revenir au mode prise de vues.

Affichage en gros plan

Les photos affichées sur l'écran ACL peuvent être agrandies par pas jusqu'à 4 fois leur taille originale.

1 Appuyez sur avec le capot de protection d'objectif fermé.

• L'écran ACL s'allume et affiche la dernière photo prise.

2 Utilisez les touches fléchées pour afficher les images fixes que vous souhaitez agrandir.

- Vous ne pouvez pas agrandir les images qui comportent le symbole

3 Tirez le levier de zoom vers

- L'agrandissement augmente à chaque fois que vous tirez sur le levier de zoom.

- Pour revenir à la taille originale de l'image (1x), poussez le levier de zoom vers 📋

Affichage d'index

Cette fonction vous permet d'afficher plusieurs images à la fois sur l'écran ACL. Vous pouvez afficher 4, 9 ou 16 images.

1 Appuyez sur avec le capot de protection d'objectif fermé.

- L'écran ACL s'allume et affiche la dernière photo prise. (Affichage d'une seule photo)

2 Poussez sur le levier de zoom vers pour passer en mode d'affichage d'index.

• Utilisez les touches fléchées pour sélectionner la photo.
• Pour revenir à l'affichage d'une seule image, tirez le levier de zoom vers ^1 .

LECT MOVIE (MOVIE PLAY) – LECTURE DE MOVIES

1 Appuyez sur avec le capot de protection d'objectif fermé.

• L'écran ACL s'allume.

2 Utilisez les touches fléchées pour sélectionner une image comportant le symbole

3 Appuyez sur. OK

• Le menu principal s'affiche.

4 Appuyez sur pour sélectionner MOVIE PLAY.

5 Appuyez sur pour sélectionner PLAYBACK, et appuyez sur

• La vidéo est lue. Lorsque la fin de la vidéo est atteinte, l'affichage revient automatiquement à son début.
• Le menu MOVIE PLAYBACK est de nouveau affiché lorsque la fin de la vidéo est atteinte.

PLAYBACK: Relit la vidéo intégralement.

FRAME BY FRAME:

Permet de faire défiler la vidéo manuellement, une image à la fois.

EXIT: Quitte le mode lecture de vidéos.

Appuyez sur pour sélectionner l'opération désirée, puis appuyez sur

Lorsque l'option FRAME BY FRAME est sélectionnée

: Affiche la première image de la vidéo.

: Affiche la dernière image de la vidéo.

: Affiche l'image suivante. La vidéo défile en continu si vous maintenez la touche enfoncée.

: Affiche l'image précédente. La vidéo défile en continu en marche arrière si vous maintenez la touche enfoncée.

: Affiche le menu MOVIE PLAYBACK.

PROTECTION DES PHOTOS

Il est conseillé de protéger les photos importantes pour éviter de les effacer accidentellement.

1 Appuyez sur avec le capot de protection d'objectif fermé.
• L'écran ACL s'allume.

2 Utilisez les touches fléchées pour sélectionner la photo que vous voulez protéger.

3 Appuyez sur . OK

• Le menu principal s'affiche.

4 Dans le menu principal, sélectionnez MODE MENU → PLAY → cet appuyez sur.

5 Appuyez sur pour sélectionner ON, et appuyez sur.

- Pour annuler la protection, appuyez sur OFF.

- Appuyez de nouveau sur pour quitter le menu.

Remarque

- Les photos protégées ne peuvent être supprimées avec la fonction d'effacement d'une seule photo/de toutes les photos, mais elles seront toutes effacées par un formatage.

EFFACEMENT DES PHOTOS

Cette fonction vous permet d'effacer des images enregistrées. Vous pouvez choisir la fonction d'effacement d'une photo ou de toutes les photos.

Remarque

• Vous ne pouvez pas effacer des photos protégées. Annulez la protection avant d'effacer ce type de photos.
• Une fois effacées, les photos ne peuvent pas être récupérées. Veuillez faire attention à ne pas effacer accidentellement les photos que vous souhaitez conserver.

Effacement d'une seule photo

Cette fonction n'efface que l'image actuellement affichée sur l'écran ACL. La fonction d'effacement de toutes les photos permet de supprimer toutes les images de la carte en une seule fois.

1 Appuyez sur avec le capot de protection d'objectif fermé.
• L'écran ACL s'allume.
2 Utilisez les touches fléchées pour sélectionner la photo que vous voulez effacer.
3 Appuyez sur. OK

• Le menu principal s'affiche.

4 Appuyez sur pour sélectionner ERASE.
5 Appuyez sur pour sélectionner YES, et appuyez sur

- La photo est effacée et le menu est fermé.

Effacement de toutes les photos

1 Dans le menu principal, sélectionnez MODE MENU → CARD → CARD SETUP, et appuyez sur
2 Appuyez sur pour sélectionner ALL ERASE, et appuyez sur 📄
3 Appuyez sur pour sélectionner YES, et appuyez sur

- Toutes les photos sont effacées.

CONFIG CARTE (CARD SETUP) – CONFIGURATION DE CARTES

Cette fonction vous permet de formater des cartes. Le formatage prépare les cartes à recevoir des données. Avant d'utiliser des cartes d'une marque autre que Olympus ou des cartes qui ont été formatées sur un ordinateur, vous devez les formater avec cet appareil photo.

Toutes les données existantes, y compris les données protégées, sont effacées lorsque la carte est formatée. Assurez-vous d'avoir sauvegardé les données importantes sur un ordinateur avant de formater une carte en cours d'utilisation.

1 Dans le menu principal, sélectionnez MODE MENU → CARD → CARD SETUP, et appuyez sur

• Mode de prise de vue
  L'écran T FORMAT s'affiche.
• Mode Affichage
  L'écran CARD SETUP s'affiche.

2 Si l'écran FORMAT s'affiche, appuyez sur pour sélectionner YES.

Si l'écran CARD SETUP s'affiche, appuyez sur pour sélectionner FORMAT, et appuyez sur.

Quand l'écran FORMAT s'affiche, appuyez sur pour sélectionner YES.

3 Appuyez sur . OK

- La barre BUSY d'opération en cours s'affiche pendant le formatage de la carte.

AFFICHAGE SUR UN TÉLÉVISEUR

Utilisez le câble vidéo fourni avec l'appareil photo pour afficher les images enregistrées sur votre téléviseur.

Une vue fixe et une vidéo peuvent être affichés.

1 Assurez-vous que le téléviseur et l'appareil photo sont hors tension. Connectez le câble vidéo sur la prise de sortie VIDEO (VIDEO OUT) de l'appareil photo et sur la prise d'entrée vidéo du téléviseur.

Couvercle de la prise d'entrée CC (DC-IN) / prise de sortie VIDEO (VIDEO OUT) Prise de sortie VIDEO (VIDEO OUT) Câble vidéo À brancher à la prise d'entrée vidéo (jaune) du téléviseur.

2 Allumez le téléviseur et mettez-le en mode entrée vidéo.

- Reportez-vous au mode d'emploi du téléviseur pour la procédure de sélection de l'entrée vidéo.

3 Appuyez sur .

- La dernière photo prise est affichée sur le téléviseur. Utilisez les touches fléchées pour sélectionner la photo que vous voulez afficher.

- Vous pouvez également afficher des photos en gros plan, des index et des diaporamas sur l'écran du téléviseur.

- Il est conseillé d'utiliser l'adaptateur secteur en option lorsque vous vous servez de l'appareil photo avec un téléviseur.

- Vérifiez si le signal de sortie de l'appareil photo est le même que le signal vidéo de votre téléviseur.

RÉGLAGES D'IMPRESSION

En indiquant le nombre de tirage voulu pour chaque photo sur la carte et en précisant si l'heure et la date doivent ou non y figurer, vous pouvez imprimer les photos souhaitées en fonction des données de réservation d'impression avec une imprimante compatible DPOF ou auprès d'un laboratoire photo qui prend en charge le format DPOF.

Que signifie DPOF?

DPOF est l'abréviation de l'anglais "Digital Print Order Format" (Format de commande de tirage numérique). Il s'agit d'un format utilisé pour enregistrer automatiquement les informations d'impression à partir des appareils photo numériques.

Si vous apportez une carte qui contient des informations d'impression à un labo photo qui prend en charge le format DPOF, il pourra effectuer les tirages d'après les réservations DPOF. Vous pouvez également effectuer les tirages vous-même sur une imprimante compatible DPOF.

Réservation de toutes les images

Fr

Cette fonction vous permet d'imprimer toutes les photos enregistrées sur la carte. Indiquez le nombre de tirages souhaités et précisez si la date et l'heure doivent ou non être imprimées.

Réservation d'une seule image

Utilisez cette fonction pour n'imprimer que les photos sélectionnées. Utiliser aussi pour modifier le nombre enregistré de tirages et les réglages de la date/l'heure. Affichez les photos à imprimer et sélectionnez le nombre souhaité de tirages.

Réinitialisation des données de réservation d'impression

Cette fonction vous permet de réinitialiser les données de réservation d'impression pour les images enregistrées sur la carte.

Reportez-vous au "Manuel de référence" sur le CD-ROM pour plus d'informations.

TRANSFERT DES PHOTOS VERS UN ORDINATEUR

En raccordant l'appareil photo à un ordinateur avec le câble USB fourni, vous pouvez transférer des images d'une carte vers l'ordinateur. Certains systèmes d'exploitation peuvent nécessiter un réglage spécial avant du premier branchement de l'appareil. Suivre le schéma ci-dessous. Pour plus de détails sur les procédures décrites dans le tableau, se référer au "Manuel de référence" sur le logiciel CD. Veuillez également consulter le "Guide d'installation de logiciel" livré avec le CD-ROM.

* Même si votre ordinateur dispose d'un connecteur USB, le transfert de données peut ne pas fonctionner correctement si vous utilisez l'un des systèmes d'exploitation indiqués ci-dessous ou si vous avez un connecteur USB additionnel (carte d'extension, etc.).
- Windows 95/NT 4.0
• Windows 98/98 SE actualisé à partir de Windows 95
• Mac OS 8.6 ou inférieur (sauf Mac OS 8.6 avec USB MASS Storage Support 1.3.5 installés en usine)
- Le transfert de données n'est pas garanti sur un système d'ordinateur construit à la maison ou sur un ordinateur sans système d'exploitation installé en usine.

Remarque

- Vous pouvez visionner des images en utilisant: des applications graphiques qui supportent le format de fichier JPEG (Paint Shop Pro, Photoshop, etc.); des navigateurs Internet (Netscape Communicator,

Microsoft Internet Explorer, etc.); CAMEDIA Master; ou d'autres logiciels. Pour des détails sur l'utilisation des applications graphiques disponibles dans le commerce, reportez-vous à leurs manuels d'utilisations.

• QuickTime est nécessaire pour visionner des vidéos. QuickTime figure sur le CD fourni.
• Si vous voulez éditer des images, vous devez d'abord les télécharger sur votre ordinateur. Avec certains types de logiciels, les fichiers d'image peuvent être détruits si vous tentez d'éditer (faire pivoter, etc.) alors qu'ils sont toujours sur la carte.

POUR LES UTILISATEURS D'AUTRES SYSTÈMES D'EXPLOITATION

Les utilisateurs d'autres systèmes d'exploitation ne peuvent pas utiliser le câble USB fourni pour connecter l'appareil photo directement à l'ordinateur.

● Windows 95 ● Windows NT ● Mac OS avant OS 9

Vous pouvez télécharger des images directement vers votre ordinateur en utilisant un adaptateur de carte PC (en option).

Votre ordinateur possède-t-il une interface USB?

Existe-t-il un port avec la marque sur votre ordinateur?

Votre ordinateur possède-t-il un logement de carte PC intégré?

Adressez-vous au représentant Olympus le plus près de chez vous.

Reportez-vous au "Manuel de référence" sur le CD-ROM pour plus d'informations. Pour la connexion à l'ordinateur, veuillez consulter le "Guide d'installation de logiciel" livré avec le CD-ROM.

CODES D'ERREUR

Indication de l'écran ACL	Cause possible Solution
NO CARD	[PAS DE CARTE]Aucune carte n'a été insérée ou vous avez inséré une carte qui n'est pas reconnue.	Insérez une carte ou insérez une autre carte.Essuyez les zones de contacts dorées avec du papier de nettoyage (disponible dans le commerce) et insérez à nouveau la carte. Si le problème persiste, formatez la carte. Si la carte ne peut pas être formatée, vous ne pouvez pas l'utiliser.
CARD ERROR	[ERR CARTE]Il y a un problème avec la carte.	Cette carte ne peut pas être utilisée. Insérez une nouvelle carte.
WRITE-PROTECT	[ECRIT PROTEGE]Il est impossible d'écrire sur la carte.	Le réglage en lecture seule est appliqué à la carte par l'ordinateur. Annuler le réglage à l'aide de l'ordinateur.
[6834]CARD FULL	[CARTE PLEINE]La carte est pleine. Vous ne pouvez plus prendre de photo et vous ne pouvez plus y enregistrer d'informations telles qu'une réservation d'impression.	Remplacez la carte ou effacez une partie des photos. Avant de les effacer, téléchargez les photos importantes sur un ordinateur.
NO PICTURE	[PAS D'IMAGE]Il n'y a aucune photo sur la carte.	La carte ne contient aucune photo. Enregistrez des photos.
[2TW6]PICTUREERROR	[ERREUR D'IMAGE]La photo sélectionnée a un problème. Par conséquent, elle ne peut pas être affichée sur la caméra.	Utilisez un logiciel de traitement d'image pour l'afficher sur un ordinateur. Si vous n'y parvenez pas, cela signifie que le fichier image est endommagé.
CARD COVER OPEN	[COUV CARTE OUV]Le couvercle du logement de la carte est ouvert.	Fermez le couvercle du logement de carte.
	La carte n'est pas formatée. Formatez la carte.

CARACTÉRISTIQUES

Type d'appareil photo : Appareil photo numérique (prise de vues et affichage)

Système d'enregistrement

Vue fixe : Enregistrement numérique, JPEG (conforme au système Design rule for Camera File system (DCF)), compatible Exif 2,2, Digital Print Order Format (DPOF), PRINT Image Matching II compatible.

Vidéo : Prise en charge de QuickTime Motion JPEG

Mémoire : carte xD-Picture Card (16 – 256 Mo)

Nombre d'images enregistrables

Lorsqu'une carte 16 : Environ 6 images (SHQ : 2.048 x 1.536)

Mo est utilisée Environ 20 images (HQ : 2.048 x 1.536)

Environ 76 images (SH1 : 1.024 x 768)

Environ 165 images (SQ2 : 640 x 480)

Nombre de pixels : 3.200.000 pixels effectifs

Capteur d'image : Capteur CCD à semi-conducteurs de 1/2,5" à 3.340.000 pixels (brut)

Objectif : Objectif Olympus 5,8 à 17,4 mm, f3,1 à 5,2, 5 éléments en 3 groupes (équivalent à un objectif de 35 mm à 105 mm sur un appareil photo de 35 mm)

Système de mesure : Mesure ESP numérique, Mesure ponctuelle

Vitesse d'obturation : 1/2 à 1/1.000 sec. (2 sec. Pour le mode NIGHT SCENE)

Portée de prise de vue : 50 cm à (normal) 20 cm à 50 cm (mode gros plan)

Viseur : Viseur optique à image réelle

Écran ACL : Écran d'affichage couleur à cristaux liquides TFT de 1,8", 85.000 pixels

Connecteurs externes : Prise d'entrée CC (DC IN), connecteur USB (mini-B), prise de sortie VIDEO (VIDEO OUT)

Calendrier : Jusqu'à l'an 2099

automatique

Conditions de fonctionnement

Température : 0°C à 40°C (fonctionnement)

-20°C à 60°C (stockage)

Humidité : 30% à 90% (fonctionnement)/10% à 90%

(stockage)

Alimentation : 1 pile au lithium CR-V3 ou 2 piles AA (R6)

alcalines ou au nickel-hydrure.

Adaptateur secteur (en option)

Les piles au manganèse (zinc-carbone) ne

peuvent pas être utilisées.

Dimensions : 108 mm (L) x 57,5 mm (H) x 40 mm (P)

(à l'exclusion des protubérances)

Poids : 170 g (sans pile ni carte)

CARACTÉRISTIQUES MODIFIABLES SANS PRÉAVIS NI OBLIGATIONS DE LA PART DU FABRICANT.

INHALT

ERSTE SCHRITTE 84

MENÜFUNKTIONEN 96

GRUNDSÄTZLICHE AUFNAHMEFUNKTIONEN .... 102
