Type de produit	Variateur LED pour bandes LED unicolores
Marque	Perel
Modèle	LEDC26
Dimensions (télécommande)	86 x 40 x 7 mm
Dimensions (variateur)	31 x 13 x 8 mm
Poids	25 g
Alimentation	12 - 24 VCC, charge max 5 A
Puissance d'alimentation recommandée	60 W / 12 V ou 120 W / 24 V
Fréquence MLI	± 330 Hz
Fréquence RF	433 MHz
Fonctions principales	Allumer/éteindre, varier (9 niveaux), programmes autonomes (transitions de couleurs et animations clignotantes), fonction mémoire
Protection	Protection contre la surchauffe
Jumelage	Par défaut jumelé ; possibilité de jumeler une nouvelle télécommande ou de contrôler plusieurs variateurs
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de produits chimiques corrosifs
Sécurité	Ne pas utiliser si le boîtier est endommagé ; ne pas démonter ; ne pas court-circuiter la sortie LED ; ne pas dépasser 5 A
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; commander les pièces chez le revendeur
Garantie	24 mois (grand public) ; conditions selon notice
Option	Rallonge (2 m) LCON14
Informations générales	Notice disponible en plusieurs langues ; fabricant : SA Velleman

FOIRE AUX QUESTIONS - LEDC26 Perel

Comment jumeler la télécommande avec le variateur ?

Déconnectez l'alimentation du variateur, attendez 5 secondes, puis reconnectez-la. Attendez à nouveau 5 secondes, dirigez la télécommande vers le variateur et maintenez simultanément les touches [100%] et [25%] enfoncées pendant 5 secondes. La télécommande est alors jumelée.

Que faire si le variateur ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la polarité est respectée. Assurez-vous que la charge ne dépasse pas 5 A. Si le variateur a surchauffé, attendez 15 minutes avant de le rallumer. Si le problème persiste, contactez votre revendeur.

Quelle alimentation utiliser pour le LEDC26 ?

Utilisez une alimentation de 12-24 VCC avec un courant de sortie maximal de 5 A. Les puissances recommandées sont 60 W pour 12 V ou 120 W pour 24 V. Ne dépassez jamais ces valeurs.

Comment nettoyer le variateur ou la télécommande ?

Nettoyez occasionnellement avec un chiffon humide. N'utilisez pas de produits chimiques corrosifs, de solvants ou de détergents puissants.

Que faire en cas de surchauffe du variateur ?

Le variateur s'éteint automatiquement en cas de surchauffe. Attendez environ 15 minutes pour qu'il refroidisse, puis rallumez-le. Assurez une circulation d'air suffisante et ne dépassez pas la charge maximale.

Puis-je réparer moi-même le variateur LEDC26 ?

Non, n'essayez jamais de démonter ou d'ouvrir le boîtier. Il n'y a aucune pièce réparable par l'utilisateur. Toute réparation doit être effectuée par un professionnel agréé. Contactez votre revendeur pour les pièces de rechange.

Comment contrôler plusieurs variateurs avec une seule télécommande ?

Déconnectez l'alimentation du variateur, attendez 5 secondes, puis reconnectez-la. Après 5 secondes, dirigez la télécommande vers le variateur et maintenez simultanément les touches [on-off] et [BRIGHT+] enfoncées pendant 5 secondes. Le variateur reconnaîtra toutes les télécommandes jumelées.

Quelle est la portée de la télécommande RF ?

La portée n'est pas spécifiée exactement, mais la télécommande utilise une fréquence de 433 MHz. Pour une utilisation fiable, évitez les obstacles métalliques et ne placez pas le variateur dans un boîtier métallique.

La fonction mémoire conserve-t-elle les réglages après une coupure de courant ?

Oui, le variateur dispose d'une fonction mémoire. Lors d'une coupure de courant, la dernière fonction utilisée est sauvegardée et sera automatiquement activée après la remise sous tension.

Quels accessoires sont recommandés pour le LEDC26 ?

Utilisez uniquement des accessoires d'origine Velleman. Une rallonge de 2 m (référence LCON14) est disponible en option. Assurez-vous que l'alimentation est adaptée (max 5 A, 12-24 VCC).

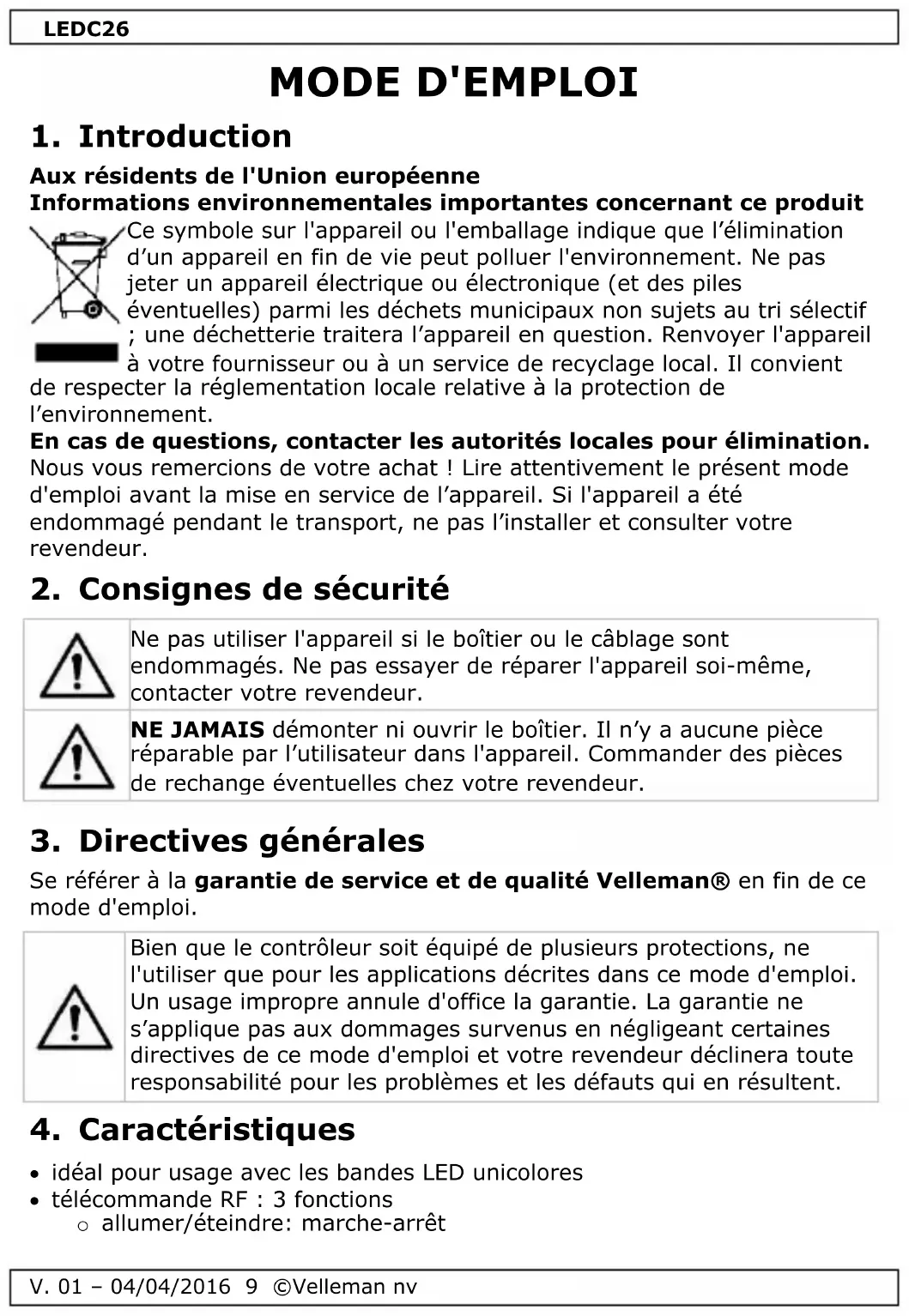

MODE D'EMPLOI LEDC26 Perel

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de réparer l'appareil soi-même, contacter votre revendeur.

NE JAMAIS démonter ni ouvrir le boîtier. Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Bien que le contrôleur soit équipé de plusieurs protections, ne l'utiliser que pour les applications décrites dans ce mode d'emploi. Un usage impropre annule d'office la garantie. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Caractéristiques

• idéal pour usage avec les bandes LED unicolores
• télécommande RF : 3 fonctions o allumer/éteindre: marche-arrêt

LEDC26

○ varier: 9 niveaux - programmes autonomes intégrés : transition de couleurs et animations clignotantes

• fonction de mémoire : lors d'une coupure de courant, la dernière fonction utilisée est sauvegardée et activée automatiquement après la remise sous tension.
• à utiliser uniquement avec une alimentation de max. 60 W / 12 V ou 120 W / 24 V

5. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1. on-off/veille : allumer ou éteindre le variateur ou passer en mode veille
2. mode de lumière : passer en mode de lumière
3. préréglages du variateur (25 %, 50 %, 100 %)
4. mode dynamique : passer en mode dynamique ou basculer entre les différents modes dynamiques
5. vitesse : réglage de vitesse en mode dynamique
6. luminosité : réglage de vitesse en mode de lumière

6. Installation

Connector l'alimentation à la bande LED. Respecter la polarité. Ne pas court-circuiter la sortie LED, cela risque d'endommager le variateur de façon irréversible. Ne pas installer le variateur dans un boîtier métallique ou à proximité de grands objets métalliques.

7.1 Jumeler la télécommande

Le variateur et la télécommande fournie sont jumelés par défaut. Pour jumeler une nouvelle télécommande :

1. Déconnecter l'alimentation du variateur, et reconnecter l'alimentation après 5 secondes.
2. Attendre 5 secondes, diriger la télécommande vers le variateur. Maintenir simultanément [100%] et [25%] enfoncé pendant 5 secondes.
3. La télécommande est jumelée avec le variateur.

7.2 Jumeler la télécommande avec plusieurs variateurs

Une télécommande peut contrôler simultanément plusieurs variateurs. Procéder comme suit :

1. Déconnecter l'alimentation du variateur, et reconnecter l'alimentation après 5 secondes.
2. Attendre 5 secondes, diriger la télécommande vers le variateur. Maintenir simultanément [on-off] et [BRIGHT+] enfoncé pendant 5 secondes.
3. Le variateur reconnaît toutes les télécommandes jumelées.

7.3 Protection de surchauffe

Le variateur est protégé contre la surchauffe. Si la température du variateur est trop élevée, la variateur s'éteindra automatiquement et peut être rallumé après 15 minutes.

Assurer une circulation d'air suffisante autour du variateur et veiller à ne pas dépasser la charge maximale.

8. Nettoyage et entretien

L'appareil ne nécessite aucun entretien particulier. Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser de produits chimiques corrosifs, de solvants de nettoyage ou de détergents puissants.

9. Spécifications techniques

alimentation	12 - 24 VCC
charge maximale	5 A
fréquence MLI	± 330 Hz
fréquence RF	433 MHz
dimensions
télécommande RF	86 x 40 x 7 mm
variateur LED	31 x 13 x 8 mm
poids	25 g
option
rallonge (2 m)	LCON14

Attention

S'assurer que le courant de sortie de l'alimentation ne dépasse pas 5 A. Alimentations appropriées : 60 W / 12 V ou 120 W / 24 V.

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www. velleman. eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

© DROITS D'auteur

SA Velleman est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent

disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- Sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) :
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
