PH360 - Trancheuse Toolland - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-carreau manuel (trancheuse)
Marque	Toolland
Modèle	PH360
Longueur de coupe	600 mm
Épaisseur max. du carreau	12 mm (pour céramique émaillée)
Dimensions de la meule	22 × 6 × 2 mm (réf. PH341)
Matériau de la meule	Acier ou carbure (meule coupante remplaçable)
Poids	Non spécifié (estimation ~2-3 kg)
Alimentation	Aucune (outil manuel)
Fonction principale	Coupe de carreaux émaillés par rainurage puis cassure
Guide réglable	Oui, pour ajuster à la largeur du carreau
Pied séparateur	Intégré pour casser le carreau après rainurage
Butoir de fin de course	Présent pour limiter la course de la roue
Entretien et nettoyage	Chiffon humide ; ne pas utiliser de produits chimiques agressifs
Sécurité	Porter des gants de protection ; tenir hors de portée des enfants ; utiliser sur une surface stable et égale
Pièces détachées et réparabilité	Meule de rechange disponible (réf. PH341) ; roue remplaçable
Garantie	24 mois pour les particuliers (UE)

FOIRE AUX QUESTIONS - PH360 Toolland

Quel type de carreaux puis-je couper avec le Toolland PH360 ?

Cet appareil est conçu pour couper des carreaux émaillés uniquement. Ne l'utilisez pas sur de la pierre naturelle ou du grès cérame non émaillé.

Comment utiliser le coupe-carreau PH360 ?

Placez le carreau sur la base, réglez le guide à la largeur souhaitée. Positionnez la roue au début du trait, puis poussez la poignée vers l'avant en exerçant une pression uniforme. Une fois le trait terminé, abaissez le pied séparateur pour casser le carreau.

Que faire si la roue de coupe s'use ou se casse ?

La roue est remplaçable. Utilisez une meule de rechange de référence PH341 (dimensions 22×6×2 mm). Suivez les illustrations du manuel pour la remplacer.

Quelle est l'épaisseur maximale de carreau supportée ?

L'épaisseur maximale est de 12 mm pour le modèle PH360. Pour le modèle PH340, elle est aussi de 12 mm.

Dois-je porter des équipements de protection ?

Oui, portez impérativement des gants de sécurité pour éviter les coupures, car les bords des carreaux sont tranchants.

Comment entretenir le coupe-carreau ?

Nettoyez régulièrement l'appareil avec un chiffon humide. N'utilisez pas de solvants ni de détergents puissants. Rangez-le dans un endroit propre et sec après usage.

Puis-je couper des carreaux de sol ou de mur avec ce modèle ?

Oui, tant qu'ils sont émaillés et d'une épaisseur inférieure ou égale à 12 mm. Vérifiez la compatibilité du matériau avec la molette.

Le PH360 a-t-il besoin d'électricité ?

Non, c'est un outil manuel sans moteur. Aucune alimentation électrique n'est requise.

Que faire si le carreau ne se casse pas proprement ?

Assurez-vous d'avoir tracé un trait bien droit et d'avoir exercé une pression uniforme. Vérifiez que le pied séparateur est bien positionné au-dessus du trait. Si la roue est usée, remplacez-la.

Où puis-je trouver la garantie et les conditions ?

La garantie est de 24 mois pour les particuliers dans l'UE. Conservez le ticket de caisse. Les conditions détaillées sont dans le manuel, notamment l'exclusion des dommages dus à une utilisation incorrecte.

MODE D'EMPLOI PH360 Toolland

Nous vous remercions de votre achat. Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

2. Consignes de sécurité

L'utilisateur de cet appareil doit impérativement porter des gants de sécurité.

• ATTENTION – Les bords d'un carreau coupé peuvent êtres coupantes.
• Toujours maintenir l'appareil loin de toute saleté et de tout liquide corrosif.
• Ce coupe-carreau est muni d'une meule coupante remplaçable. Maintenir le coupe-carreau et la roue loin des enfants.
• Ranger l'appareil dans un endroit propre et sec après chaque usage.
• Cet appareil ne peut être utilisé que pour le coupage de carreaux émaillés.
• Pendant l'utilisation, maintenir toute rallonge loin de l'appareil.
• Installer le coupe-carreau sur une surface égale et stable.

3. Emploi

1. Placer le carreau sur le coupe-carreau. Régler le guide à la largeur du carreau.
2. Positionner la roue du coupe-carreau au début du carreau à couper. Presser légèrement sur la poignée en la poussant en avant - loin de vous. Garder une pression uniforme sur toute la longueur du carreau. À la fin du trait, la roue atteint le butoir. Positionner le pied séparateur au-dessus du trait.
3. Presser légèrement en augmentant la pression jusqu'à la rupture du carreau. Conseil : Presser la poignée avec une main et tenir le carreau avec l'autre.

4. Nettoyage et entretien

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

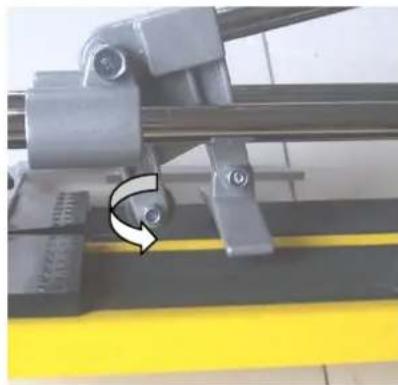

Remplacer la roue en suivant les illustrations ci-dessous.

5. Spécifications techniques

longueur

PH340....400 mm

PH360....600 mm

épaisseur max. du carreau.... 12 mm

PH340 12 mm

PH360 4-12 mm

dimensions de la meule 22 x 6 x 2 mm (référence PH341)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www. toolland. eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'auteur

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- Sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée); - tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice; - tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut); - tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur :

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport :

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
