HBUW - Support de fixation Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de fixation (VCM) pour projecteur
Marque	Chief
Modèle	HBUW
Capacité de poids maximale	113,4 kg (250 lbs)
Matériau	Aluminium (série 40, épaisseur min. 0,154", ASTM B221) pour la colonne d'extension
Compatibilité de montage	Colonne d'extension filetée NPT ou NPSM 1-1/2" (norme ANSI/ASME B1.20.1) ou kit LPK-1 homologué UL
Réglage horizontal	Jusqu'à 38 mm (1-1/2") dans tous les sens
Réglage d'ondulation (inclinaison horizontale)	Oui, par boulons de réglage à chaque extrémité
Réglage d'inclinaison (élévation verticale)	Oui, par boulons extérieurs à chaque extrémité
Type de fixation interface	Patte de fixation d'interface série HB
Outils nécessaires	Clé 5/32" (pour vis de calage), clé pour écrous 5/16"
Utilisation	Intérieur uniquement
Normes de sécurité	Conforme à la norme UL (kit LPK-1) et ANSI/ASME B1.20.1
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - HBUW Chief

Quel est le poids maximum supporté par le support Chief HBUW ?

Le support Chief HBUW peut supporter jusqu'à 113,4 kg (250 lbs) au total, incluant le projecteur et tous les composants intermédiaires.

Comment installer le support VCM sur une colonne d'extension NPT ?

Vissez le support VCM sur le tuyau NPT 1-1/2" en engageant au moins quatre filets. Assurez-vous que le bord long du VCM est parallèle à l'écran, puis serrez la vis de calage 5/16-18 x 3/8" pour bloquer le mouvement.

Le support Chief HBUW est-il compatible avec tous les projecteurs ?

Ce support utilise des pattes de fixation d'interface de la série HB de Chief, qui sont spécifiques à chaque modèle de projecteur. Utilisez la patte fournie avec votre projecteur ou commandez le modèle adapté.

Comment régler l'orientation du projecteur après installation ?

Le support offre trois réglages : horizontal (jusqu'à 38 mm), ondulation (inclinaison horizontale) et inclinaison verticale. Desserrez les boulons correspondants, ajustez, puis resserrez fermement. Ne desserrez pas excessivement.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. L'utiliser à l'extérieur expose à des risques de dommages et de blessures.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé 5/32" pour la vis de calage et d'une clé pour écrous 5/16" pour fixer la patte du projecteur.

Comment entretenir le support Chief HBUW ?

Aucun entretien spécifique n'est requis. Vérifiez périodiquement le serrage des vis et boulons. Nettoyez avec un chiffon doux et sec si nécessaire.

Que faire si le support est endommagé ?

N'utilisez pas le support s'il est endommagé. Renvoyez-le à un service technique agréé pour inspection et réparation. Ne tentez pas de réparer vous-même.

Le support HBUW est-il livré avec la colonne d'extension ?

Non, la colonne d'extension NPT ou le kit LPK-1 doivent être achetés séparément. Le support est conçu pour se fixer sur ces éléments.

Où puis-je trouver la notice détaillée du Chief HBUW ?

La notice est disponible en téléchargement gratuit au format PDF sur des sites comme notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI HBUW Chief

Support pour projecteur HD

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés entre la structure de support et le VCM ne dépasse pas 113,4 kg (250 lbs).

- La capacité de poids du VCM peut être LIMITÉE à la capacité de poids la plus basse de tout autre élément situé entre le VCM et la structure de support !

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

IMPORTANT ! : Le support VCM est conçu pour être fixé à :

- une colonne d'extension filetée NPT ou NPSM 1-1/2" codée suivant le standard ANSI/ASME B1.20.1 (aluminium série 40 d'une épaisseur minimale de 0,154" – ASTM B221) ;

- un kit de montage peu encombrant Chief LPK-1 homologué UL

--RANGER CES CONSIGNES EN LIEU SÛR--

OUTILS NÉCESSAIRES À L'INSTALLATION

B (1) 5/32" C (1) 5/16-18 x 3/8" A (1) [VCM] D (1) [Patte de fixation d'interface HB] (À TITRE D'EXEMPLE – La patte de fixation varie en fonction du modèle de projecteur)

INSTALLATION

Le support VCM est conçu pour être fixé à :

• une colonne d'extension filetée NPT ou NPSM 1-1/2" codée suivant le standard ANSI/ASME B1.20.1 (aluminium série 40 d'une épaisseur minimale de 0,154" – ASTM B221) ; ou
• un kit de montage peu encombrant Chief LPK-1 homologué UL

REMARQUE : Passez à la section Installation du support VCM à la colonne d'extension NPT ou à la section Installation du support VCM au kit de montage LPK-1, selon le cas.

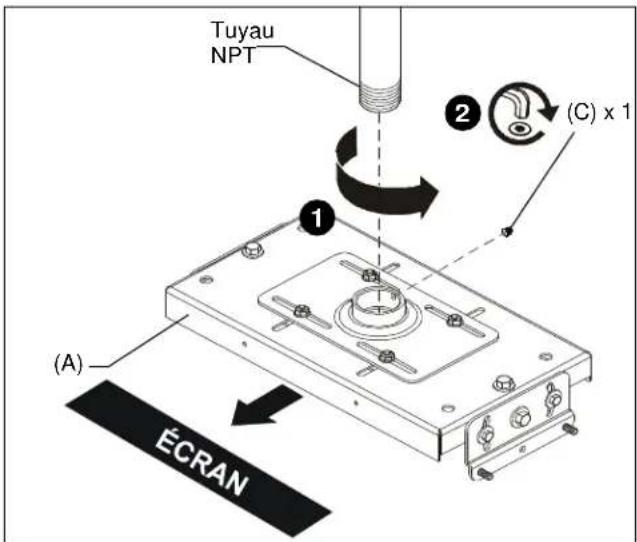

Installation du support VCM à la colonne d'extension NPT

IMPORTANT ! : Ces instructions d'installation supposent qu'un tuyau NPT ou NPSM de 1-1/2" (aluminium série 40 d'une épaisseur minimale de 0,154" – ASTM B221) (non inclus) a été correctement installé et est en place.

1. Enfilez le support VCM (A) sur le tuyau NPT de 1-1/2" en serrant bien avec un minimum de quatre filets engagés. (Voir la Figure 1)
   REMARQUE : Assurez-vous que le bord long du support VCM est parallèle à l'écran. (Voir la Figure 1)
2. Serrez la vis de calage 5/16-18 x 3/8" (C) dans le collier fileté de montage du VCM pour empêcher le VCM de bouger. (Voir la Figure 1)

1. Passez à la section Installation du projecteur.

Installation du support VCM au kit de montage LPK-1

1. Installez le support VCM (A) au kit de montage peu encombrant LPK-1 (non inclus) en suivant les instructions incluses avec le kit de montage LPK-1.

INSTALLATION DU PROJECTEUR

IMPORTANT ! : Le modèle VCM utilise des pattes de fixation d'interface de série "HB" de Chief. (Voir le dessin Pièces.)

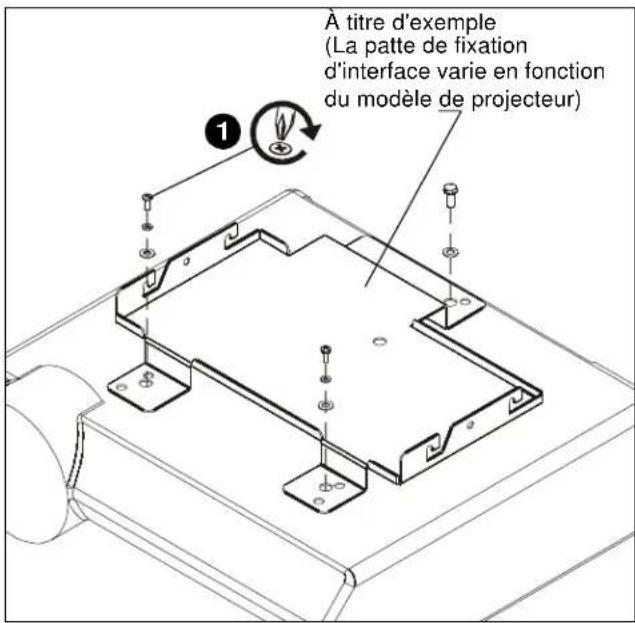

Installation de la patte de fixation d'interface

AVERTISSEMENT : UNE MAUVAISE INSTALLATION PEUT PROVOQUER LA CHUTE DU PROJECTEUR ET ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES BLESSURES CORPORELLES GRAVES. NE PAS substituer le matériel. Utilisez uniquement le matériel fourni par le fabricant.

1. Fixez la patte de fixation au VCM en suivant les instructions d'installation et en utilisant le matériel fourni avec la patte de fixation. (Voir la Figure 2)

À titre d'exemple (La patte de fixation d'interface varie en fonction du modèle de projecteur)

Figure 2

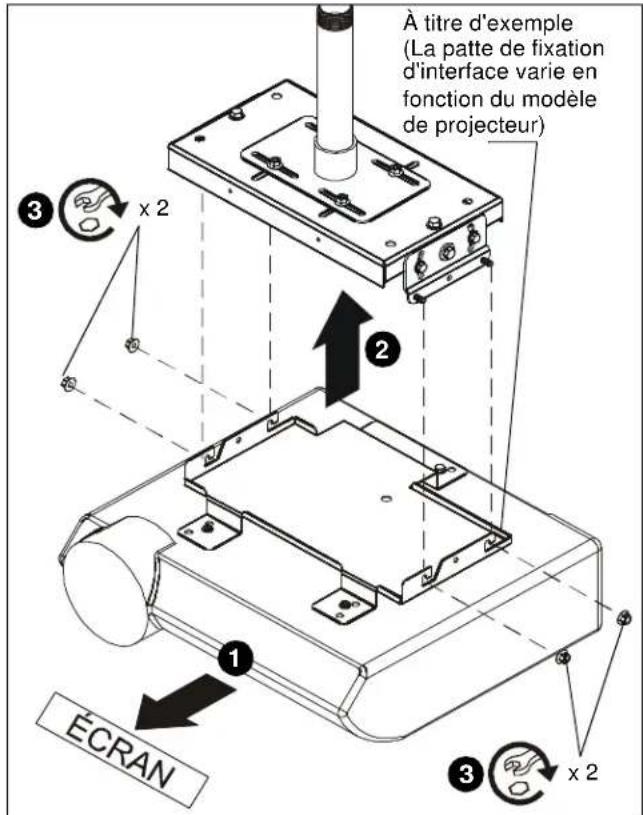

Installation du projecteur avec la patte de fixation fournie

1. Orientez le projecteur avec la patte de fixation fournie de manière à ce qu'il soit perpendiculaire à l'écran. (Voir la Figure 3)

2. Soulevez le projecteur et fixez-le aux quatre montants qui s'étendent du boîtier. (Voir la Figure 3)

AVERTISSEMENT : UNE MAUVAISE INSTALLATION PEUT PROVOQUER UN LA CHUTE DU PROJECTEUR ET ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES BLESSURES CORPORELLES GRAVES ! Assurez-vous que le boîtier du VCM est positionné dans les fentes du support HB !

1. Serrez les quatre écrous à embase 5/16". (Voir la Figure 3)

À titre d'exemple (La patte de fixation d'interface varie en fonction du modèle de projecteur) ③ x 2 ② ① ÉCRAN ③ x 2

Figure 3

Réglages

AVERTISSEMENT : LE MATERIEL DE FIXATION NE DOIT ÊTRE DESSERRÉ QUE SUFFISAMMENT POUR PERMETTRE LES MOUVEMENTS NÉCESSAIRES.

Un desserrage excessif ou le retrait du matériel de fixation peut entraîner des blessures corporelles graves ou sérieusement endommager l'équipement !

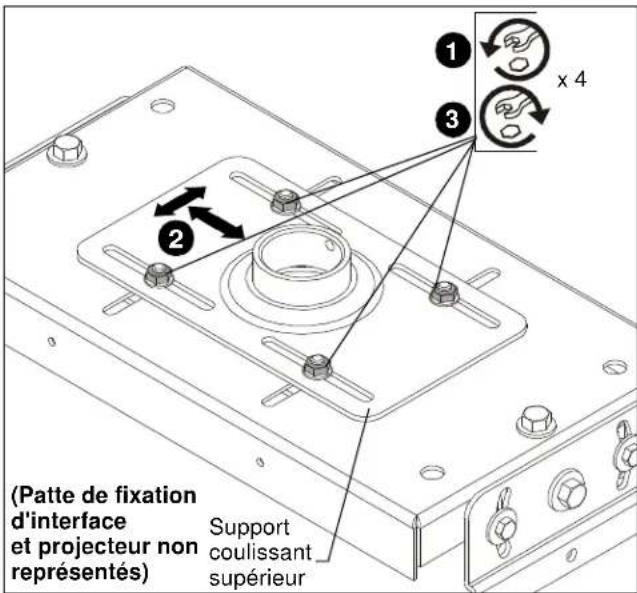

Réglages horizontaux (Voir la Figure 4)

1. Desserrez, mais NE retirez PAS, les quatre écrous maintenant le support coulissant supérieur sur le support VCM.
2. Réglez le support VCM jusqu'à 38 mm (1-1/2") dans tous les sens.
3. Serrez les écrous desserrés (à l'étape 1) sur le support coulissant supérieur.

(Patte de fixation d'interface et projecteur non représentés) Support coulissant supérieur ① x 4 ② ③

Figure 4

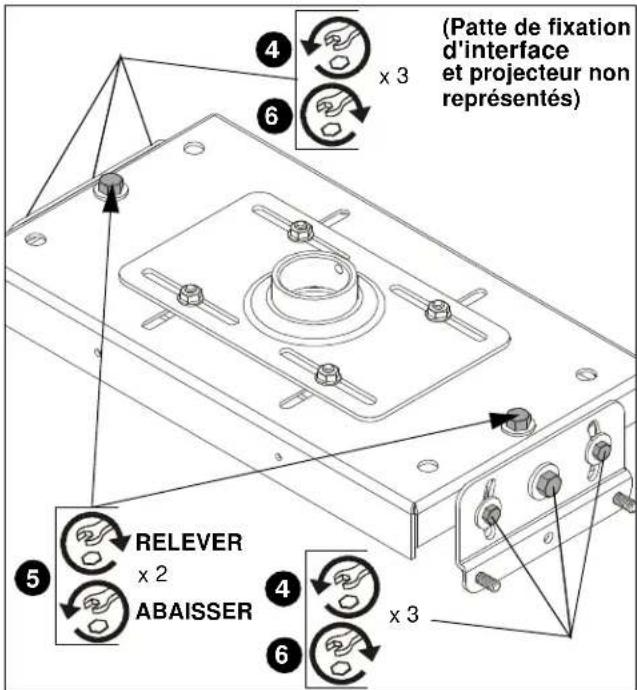

Ondulation (inclinaison horizontale) (Voir la Figure 5)

1. Desserrez les trois boulons à chaque extrémité du support VCM.
2. Tournez les boulons de réglage (un à chaque extrémité de la partie supérieure du support VCM) si nécessaire.

• Tournez DANS LE SENS DES AIGUILLES D'UNE MONTRE pour relever

• Tournez DANS LE SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE pour abaisser

1. Serrez fermement les trois boulons à chaque extrémité du support VCM.

(Patte de fixation d'interface et projecteur non représentés) (4) x 3 6 RELEVER x 2 ABAISSER 5 x 3 4 x 3

Figure 5

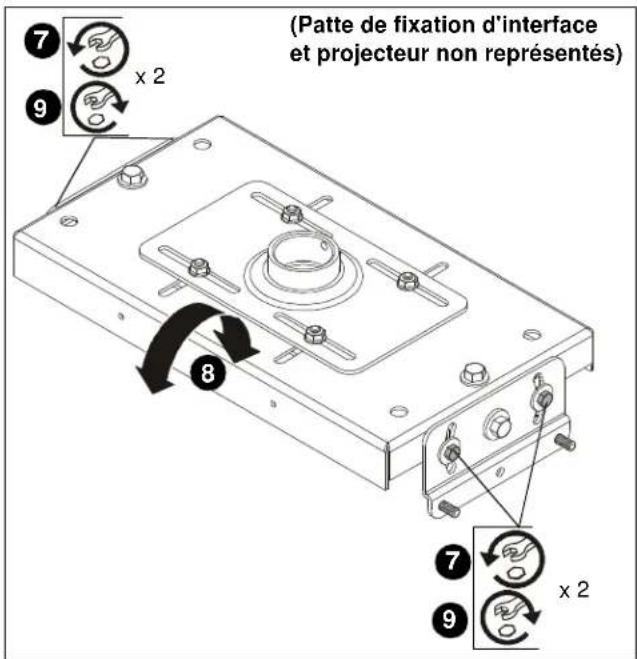

Inclinaison (élévation verticale) (Voir la Figure 6)

1. Desserrez les deux boulons extérieurs à chaque extrémité du support VCM.
2. Inclinez le projecteur dans la direction souhaitée.
3. Serrez fermement les deux boulons extérieurs à chaque extrémité du support VCM.

(Patte de fixation d'interface et projecteur non représentés) 7 x 2 9 8 7 x 2 9

Figure 6
