HBUW - Befestigungshalter Chief - Kostenlose Bedienungsanleitung

Produkttyp	VCM-Befestigungshalterung für Projektor
Marke	Chief
Modell	HBUW
Maximale Tragfähigkeit	113,4 kg (250 lbs)
Material	Aluminium (Serie 40, mind. Dicke 0,154", ASTM B221) für die Verlängerungssäule
Montagekompatibilität	NPT- oder NPSM-1-1/2"-Gewindeverlängerungssäule (Norm ANSI/ASME B1.20.1) oder UL-zugelassener LPK-1-Kit
Horizontale Einstellung	Bis zu 38 mm (1-1/2") in alle Richtungen
Nivellierung (horizontale Neigung)	Ja, durch Einstellschrauben an jedem Ende
Neigungseinstellung (vertikale Höhenverstellung)	Ja, durch äußere Schrauben an jedem Ende
Schnittstellenbefestigungstyp	HB-Serie Schnittstellenbefestigungslasche
Erforderliche Werkzeuge	5/32"-Schlüssel (für Einstellschraube), 5/16"-Mutternschlüssel
Verwendung	Nur Innenbereich
Sicherheitsnormen	Entspricht UL-Norm (LPK-1-Kit) und ANSI/ASME B1.20.1
Ursprungsland	Nicht angegeben

Häufig gestellte Fragen - HBUW Chief

Was ist das maximale Gewicht, das die Chief HBUW-Halterung tragen kann?

Die Chief HBUW-Halterung kann bis zu 113,4 kg (250 lbs) insgesamt tragen, einschließlich des Projektors und aller Zwischenkomponenten.

Wie installiere ich die VCM-Halterung an einer NPT-Verlängerungssäule?

Schrauben Sie die VCM-Halterung auf das 1-1/2" NPT-Rohr und stellen Sie sicher, dass mindestens vier Gewindegänge eingreifen. Stellen Sie sicher, dass die lange Seite der VCM parallel zur Leinwand ist, dann ziehen Sie die Einstellschraube 5/16-18 x 3/8" fest, um die Bewegung zu blockieren.

Ist die Chief HBUW-Halterung mit allen Projektoren kompatibel?

Diese Halterung verwendet Schnittstellenbefestigungslaschen der HB-Serie von Chief, die projektspezifisch sind. Verwenden Sie die mit Ihrem Projektor gelieferte Lasche oder bestellen Sie das passende Modell.

Wie stelle ich die Ausrichtung des Projektors nach der Installation ein?

Die Halterung bietet drei Einstellungen: horizontal (bis zu 38 mm), Nivellierung (horizontale Neigung) und vertikale Neigung. Lösen Sie die entsprechenden Schrauben, justieren Sie und ziehen Sie sie wieder fest. Lösen Sie nicht übermäßig.

Kann ich diese Halterung im Freien verwenden?

Nein, dieses Produkt ist nur für den Innenbereich konzipiert. Die Verwendung im Freien birgt Risiken von Schäden und Verletzungen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen 5/32"-Schlüssel für die Einstellschraube und einen 5/16"-Mutternschlüssel zur Befestigung der Projektorlasche.

Wie pflege ich die Chief HBUW-Halterung?

Es ist keine spezielle Wartung erforderlich. Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und Bolzen. Reinigen Sie bei Bedarf mit einem weichen, trockenen Tuch.

Was tun, wenn die Halterung beschädigt ist?

Verwenden Sie die Halterung nicht, wenn sie beschädigt ist. Senden Sie sie zur Inspektion und Reparatur an einen autorisierten technischen Dienst. Versuchen Sie nicht, sie selbst zu reparieren.

Wird die HBUW-Halterung mit der Verlängerungssäule geliefert?

Nein, die NPT-Verlängerungssäule oder der LPK-1-Kit müssen separat erworben werden. Die Halterung ist für die Befestigung an diesen Elementen ausgelegt.

Wo finde ich die detaillierte Anleitung für die Chief HBUW?

Die Anleitung ist als kostenloser PDF-Download auf Websites wie notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG HBUW Chief

HD-Projektorhalterung

DISCLAIMER

1. Tighten the four 5/16" flange nuts. ((Siehe Abb. 3)

Horizontal Adjustments ((Siehe Abb. 4)

Roll (Horizontal Tilt) ((Siehe Abb. 5)

Pitch (Vertical Elevation) ((Siehe Abb. 6)

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, dieses Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung dieses Produkts. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genauigkeit, Vollständigkeit oder Angemessenheit der in diesem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist darauf hin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht.

WARNUNG: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Bauelemente nach den beiliegenden Anweisungen montiert und installiert werden.

WARNUNG: Wenn dieses Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur hat dafür zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage des Bauelements ggf. die Konstruktion.

WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten zwischen der tragenden Konstruktion und der VCM 113,4 kg (250 lbs) nicht überschreitet.

• Die maximale Tragkraft der VCM ist auf die maximale Tragkraft des zwischen der VCM und der tragenden Konstruktion verwendeten sonstigen Bauelements mit der jeweils niedrigsten Tragkraft BESCHRÄNKT!

WARNUNG: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNUNG: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in diesem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNUNG: Verwenden Sie das Produkt nie im Freien.

WICHTIG! Die VCM-Halterung eignet sich zur Montage an:

- eine Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde gemäß ANSI/ASME B1.20.1 (Schedule 40, 0,154" Mindestwandstärke aus Aluminium - ASTM B221);

- ein UL-konformes Chief LPK-1-Befestigungsset mit flachem Profil.

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

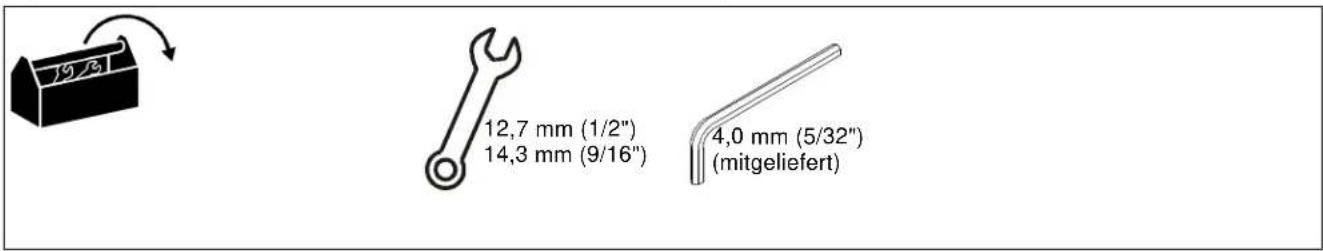

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG

19/8 12,7 mm (1/2") 14,3 mm (9/16") 4,0 mm (5/32") (mitgeliefert)

TEILE

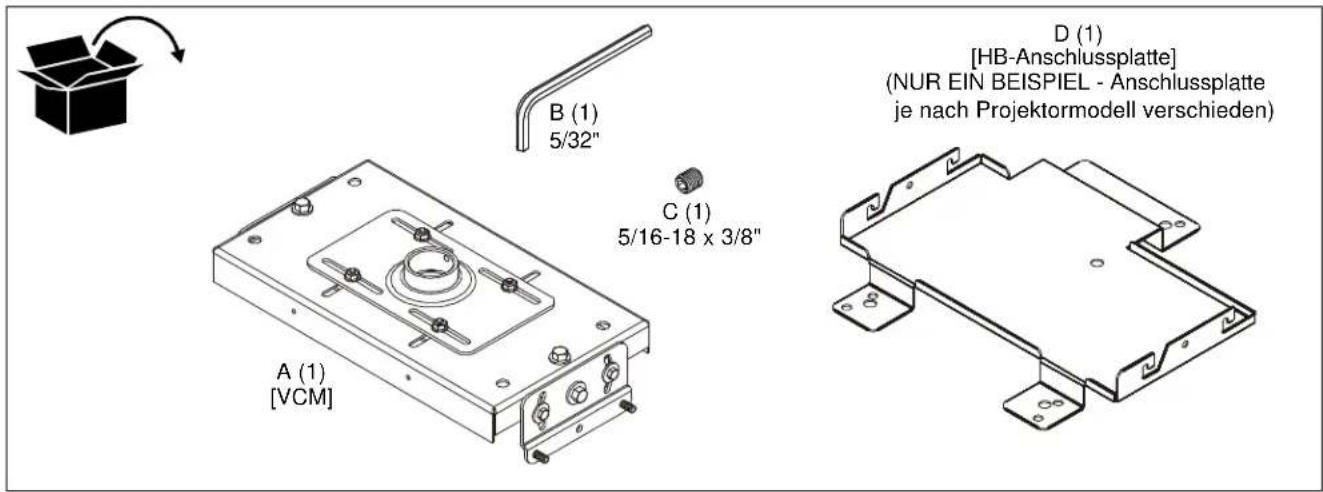

B (1) 5/32" C (1) 5/16-18 x 3/8" A (1) [VCM] D (1) [HB-Anschlussplatte] (NUR EIN BEISPIEL - Anschlussplatte je nach Projektormodell verschieden)

MONTAGE

Die VCM-Halterung eignet sich zur Montage an:

• eine Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde gemäß ANSI/ASME B1.20.1 (Schedule 40, 0,154" Mindestwandstärke aus Aluminium - ASTM B221) oder
• ein UL-konformes Chief LPK-1-Befestigungsset mit flachem Profil.

HINWEIS: Fahren Sie je nach Bedarf bei Abschnitt Montage einer VCM-Halterung an eine NPT-Ausziehsäule oder Montage einer VCM-Halterung an ein LPK-1-Befestigungsset fort.

Montage einer VCM-Halterung an eine NPT-Ausziehsäule

WICHTIG! Diese Montageanleitungen gehen davon aus, dass ein Rohr mit 1-1/2"-NPT- oder NPSM-Gewinde (Schedule 40, 0,154" Mindestwandstärke aus Aluminium - ASTM B221) (nicht mitgeliefert) ordnungsgemäß montiert und fixiert worden ist.

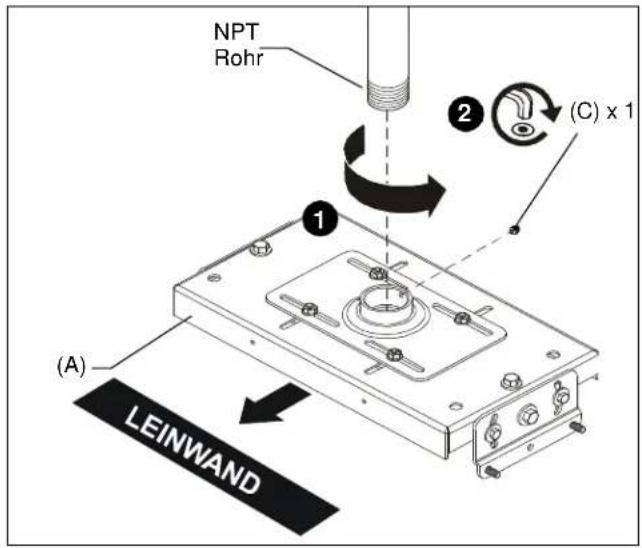

1. Schrauben Sie die VCM-Halterung (A) fest an das vorhandene 1-1/2"-NPT-Rohr, wobei mindestens vier Gewindegänge eingeschraubt werden müssen. (Siehe Abb. 1)

HINWEIS: Stellen Sie sicher, dass die lange Kante der VCM-Halterung parallel zur Leinwand verläuft. (Siehe Abb. 1)

1. Schrauben Sie die 5/16-18 x 3/8"-Feststellschraube (C) in den Gewindekragen der VCM-Halterung, um Bewegungen der VCM zu verhindern. (Siehe Abb. 1)

NPT Rohr ① ② (C) x 1 (A) LEINWAND

Abb. 1

1. Fahren Sie beim Abschnitt Montage des Projektors fort.

Montage einer VCM-Halterung an ein LPK-1-Befestigungsset

1. Installieren Sie die VCM-Halterung (A) an einem LPK-1-Befestigungsset mit flachem Profil (nicht mitgeliefert) und halten Sie sich dabei an die dem LPK-1-Befestigungsset beiliegende Montageanleitung.

MONTAGE DES PROJEKTORS

WICHTIG! Das VCM-Modell erfordert Anschlussplatten der Chief-Serie "HB". (Siehe Abb. Teile.)

Montieren der Anschlussplatte

WARNUNG: EINE UNSACHGEMÄSSE MONTAGE KANN ZUM HERUNTERFALLEN DES PROJEKTORS FÜHREN UND SCHWERE VERLETZUNGEN ODER GERÄTESCHÄDEN VERURSACHEN! Verwenden Sie KEINE Ersatz-Befestigungsmaterialien. Verwenden Sie nur die vom Hersteller mitgelieferten Befestigungsmaterialien.

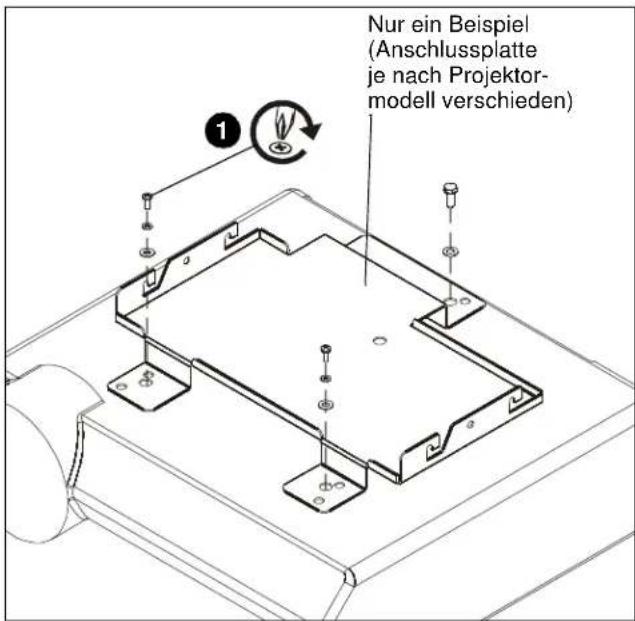

1. Befestigen Sie die Anschlussplatte mithilfe der der Anschlussplatte beiliegenden Montageanleitung und Befestigungsmaterialien an der VCM. (Siehe Abb. 2)

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)

Abb. 2

Montage des Projektors mit der daran befestigten Anschlussplatte

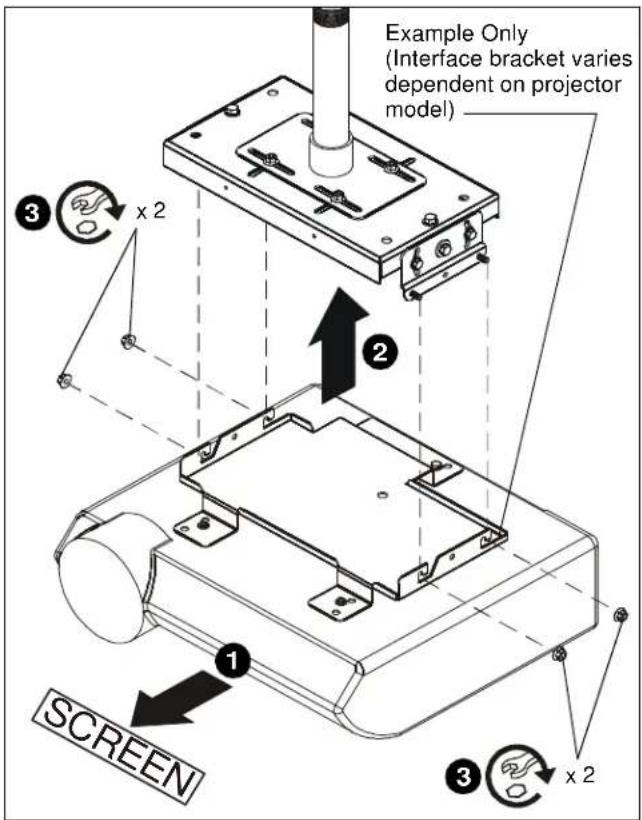

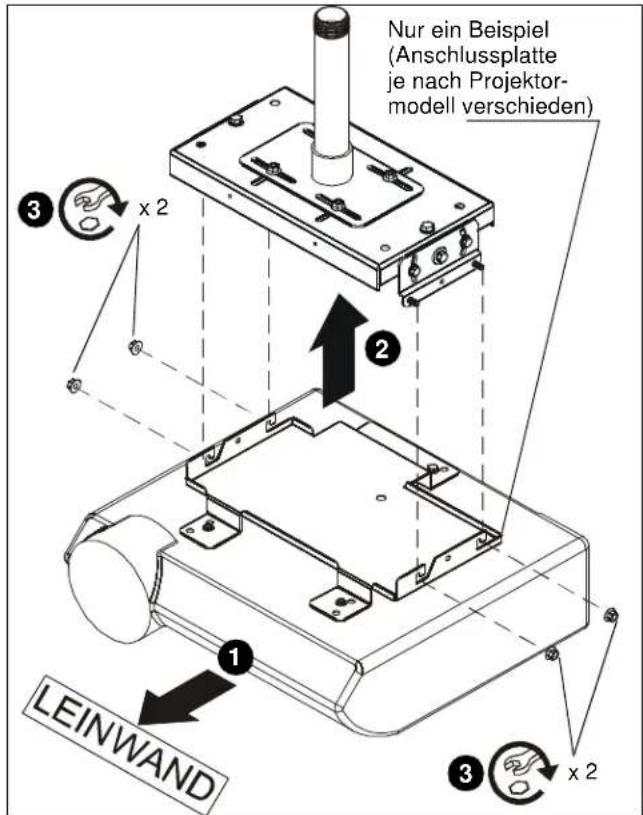

1. Richten Sie den Projektor mit der daran befestigten Anschlussplatte so aus, dass er sich im rechten Winkel zur Leinwand befindet. (Siehe Abb. 3)

2. Heben Sie den Projektor und befestigen Sie ihn an den vier Stiften, die außen aus dem VCM-Gehäuse ragen. (Siehe Abb. 3)

WARNUNG: EINE UNSACHGEMÄSSE MONTAGE KANN ZUM HERUNTERFALLEN DES PROJEKTORS FÜHREN UND SCHWERE VERLETZUNGEN ODER GERÄTESCHÄDEN VERURSACHEN! Stellen Sie sicher, dass das VCM-Gehäuse fest in den Einschubschlitzen der HB-Anschlussplatte sitzt!

1. Ziehen Sie die vier 5/16"-Flanschmuttern fest. (Siehe Abb. 3)

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden) ③ x 2 ② LEINWAND ① ③ x 2

Abb. 3

Einstellungen

WARNUNG: BEFESTIGUNGSMATERIALIEN DÜRFEN NUR SO WEIT GELOCKERT WERDEN, DASS NOTWENDIGE BEWEGUNGEN ERMÖGLICHT WERDEN. Ein zu starkes Lockern oder Entfernen von Befestigungsmaterialien kann zu schweren Verletzungen und Geräteschäden führen!

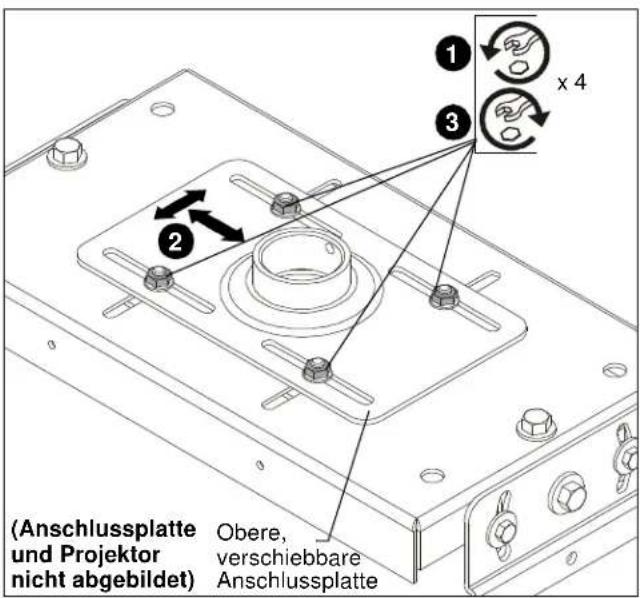

Horizontale Einstellungen (Siehe Abb. 4)

1. Lockern Sie die vier Muttern, die die obere, verschiebbare Anschlussplatte auf der VCM-Halterung fixieren, entfernen Sie sie jedoch NICHT.
2. Nun können Sie die VCM-Halterung in jede Richtung bis zu 38 mm (1-1/2") verschieben.
3. Ziehen Sie die (in Schritt 1) gelockerten Muttern auf der oberen, verschiebbaren Anschlussplatte fest.

(Anschlussplatte und Projektornicht abgebildet) Obere,verschiebbare Anschlussplatte ① x 4 ② ③

Abb. 4

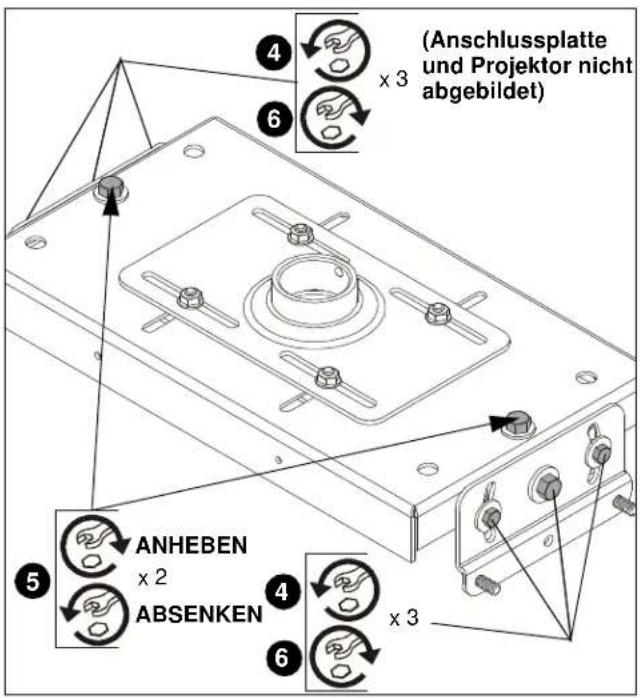

Querneigungswinkel (horizontale Neigung) (Siehe Abb. 5)

1. Lockern Sie die drei Schrauben, die sich jeweils an den beiden Enden der VCM-Halterung befinden.
2. Drehen Sie die Einstellschrauben (je eine an den beiden Enden der Oberseite der VCM-Halterung) je nach Bedarf.

• Drehen Sie zum Anheben IM UHRZEIGERSINN.

• Drehen Sie zum Absenken GEGEN DEN UHRZEIGERSINN.

1. Ziehen Sie die drei Schrauben, die sich jeweils an den beiden Enden der VCM-Halterung befinden, fest an.

(Anschlussplatte und Projektor nicht abgebildet) ANHEBEN x 2 ABSENKEN x 3

Abb. 5

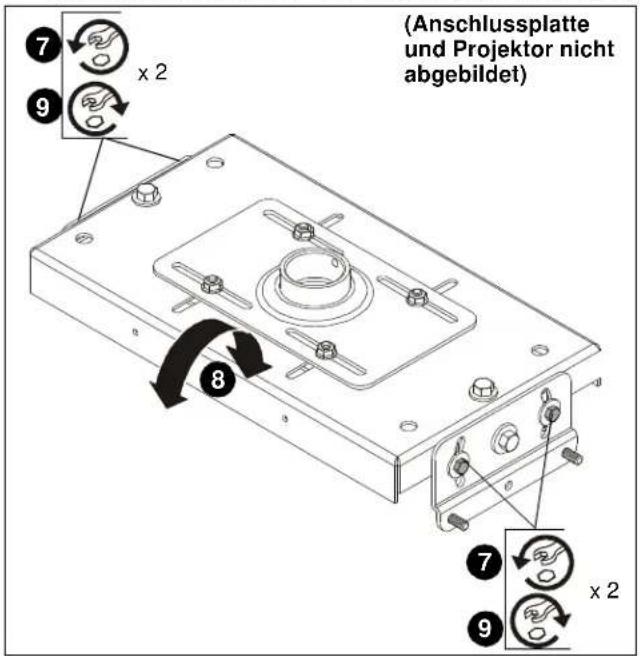

Drehung um die Querachse (vertikale Anhebung) (Siehe Abb. 6)

1. Lockern Sie die beiden äußeren Schrauben, die sich jeweils an den beiden Enden der VCM-Halterung befinden.
2. Neigen Sie den Projektor in die gewünschte Richtung.
3. Ziehen Sie die beiden äußeren Schrauben, die sich jeweils an den beiden Enden der VCM-Halterung befinden, fest an.

(Anschlussplatte und Projektor nicht abgebildet) 7 x 2 9 8 7 x 2 9

Abb. 6
