FM10 - équipements de mesure BASETECH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Fréquence de mesure : 20 Hz - 20 kHz, Précision : ±0,5 dB, Plage de mesure : 30 - 130 dB
Utilisation	Idéal pour les mesures acoustiques, vérification des niveaux sonores dans les environnements industriels et de construction.
Maintenance et réparation	Vérifier régulièrement la calibration, remplacer les piles selon les indications du fabricant.
Sécurité	Utiliser dans des conditions normales d'humidité et de température, éviter les chocs et les chutes.
Informations générales	Poids : 300 g, Alimentation : 9V, Dimensions : 210 x 70 x 40 mm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - FM10 BASETECH

Comment calibrer le BASETECH FM10 ?

Pour calibrer le BASETECH FM10, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est sur une surface stable et utilisez un étalon de référence pour ajuster les paramètres.

Que faire si l'écran du BASETECH FM10 ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant les piles pendant quelques minutes.

Comment interpréter les mesures affichées par le BASETECH FM10 ?

Les mesures affichées sont exprimées en unités spécifiques selon le type de mesure (par exemple, en volts pour la tension). Consultez le manuel d'utilisation pour des informations détaillées sur chaque type de mesure.

Le BASETECH FM10 fonctionne-t-il avec des températures extrêmes ?

Le BASETECH FM10 est conçu pour fonctionner dans une plage de température spécifiée dans le manuel. Évitez de l'utiliser en dehors de cette plage pour garantir des mesures précises.

Comment changer les piles du BASETECH FM10 ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil en suivant les instructions du manuel. Remplacez les piles par des modèles identiques, en respectant la polarité indiquée.

Que faire si les mesures sont incohérentes ?

Si vous constatez des mesures incohérentes, vérifiez les connexions et l'état des sondes. Il peut également être nécessaire de recalibrer l'appareil ou de consulter le manuel pour des solutions spécifiques.

Où trouver des pièces de rechange pour le BASETECH FM10 ?

Les pièces de rechange peuvent être commandées auprès du revendeur agréé ou directement sur le site web du fabricant. Consultez la section des pièces détachées pour plus d'informations.

Comment nettoyer le BASETECH FM10 ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur de l'appareil. Évitez les nettoyants agressifs qui pourraient endommager les composants électroniques.

Le BASETECH FM10 est-il étanche ?

Le BASETECH FM10 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau et les environnements humides pour préserver son bon fonctionnement.

MODE D'EMPLOI FM10 BASETECH

• Si vous avez d’autres questions auxquelles ce mode d’emploi n’a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert. b) Piles/accumulateurs

• Respecter la polarité lors de l’insertion de la pile/du accumulateur.

• Retirer la pile/l’accumulateur de l’appareil s’il n’est pas utilisé pendant longtemps afin d’éviter les dégâts causés par des fuites. Des piles/accumulateurs qui fuient ou qui sont endommagés peuvent provoquer des brûlures acides lors du contact avec la peau ; l’utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles/accumulateurs corrompus.

• Garder les piles/accumulateurs hors de portée des enfants. Ne pas laisser traîner de piles/accumulateurs car des enfants ou des animaux pourraient les avaler.

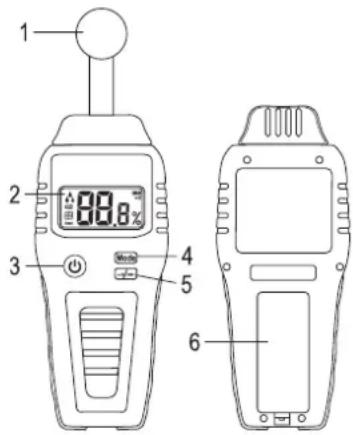

• Les piles/accumulateurs ne doivent pas être démontés, court-circuités ou jetés au feu. Ne rechargez jamais des piles non rechargeables. Cela entraîne un risque d’explosion ! Éléments de commande 1 Capteur d'humidité 2 Écran 3 Touche « » 4 Touche « Mode » 5 Touche « / » 6 Couvercle du compartiment des piles Remarques générales relatives au processus de mesure

• Le degré d'humidité affiché est une valeur moyenne, déterminée compte tenu de l'humidité présente sur la surface extérieure et à l'intérieur du matériau. En cas d'humidité ou d'eau visible sur la surface, essuyez celle-ci et laissez-la sécher pendant quelques minutes avant de commencer la mesure.

• Tenez l'appareil de mesure uniquement par sa partie inférieure (par les surfaces en caoutchouc) pour éviter que la teneur en eau de votre main n’influe sur la mesure.

• L'appareil de mesure n'est pas adapté aux mesures réalisées sur des métaux ou des matériaux électro-conducteurs. Si du métal (par ex. clous, vis, câbles, tuyaux, etc.) se trouve à proximité du capteur d'humidité, les valeurs mesurées augmenteront considérablement.

• Si la tête sphérique est placée au coin d'une pièce, cela entraîne de fortes imprécisions dans les valeurs mesurées, puisque la zone de mesure comprend deux ou trois surfaces. Pour cette raison, veillez à ce que le processus de mesure s’effectue toujours sur une seule surface et à ce qu'il y ait une distance suffisante par rapport aux autres surfaces et objets (nous recommandons au moins 10 cm).

• Placez la tête sphérique du capteur d'humidité sur des surfaces aussi lisses que possible. Les surfaces rugueuses entraînent des résultats de mesure inexacts.

• Le signal du capteur d'humidité pénètre jusqu' à 102 mm (profondeur de mesure) selon le matériau et la densité.

• La tête sphérique du capteur d'humidité doit être tenue perpendiculairement à la surface à mesurer. C’est donc tout l'appareil de mesure qui doit être tenu perpendiculairement à la surface. Si l'appareil de mesure est tenu en position oblique, la valeur mesurée risque d’être très imprécise.

• La densité du matériau mesuré joue un rôle important dans le résultat de la mesure. La valeur mesurée augmente en fonction de la densité du matériau (par ex. humidité du béton ou du bois).

• Cet appareil se prête particulièrement bien aux mesures comparatives, consistant à comparer la valeur mesurée à une valeur de référence. Pour connaître la valeur de référence, il suffit de procéder à une mesure dans une zone sèche d'un matériau similaire ou identique. Si les autres relevés sont nettement supérieurs à la valeur de référence, on peut conclure que les zones de mesure sont humides. Ce procédé est particulièrement adapté à la recherche de dommages causés par l'eau, pour localiser les fuites et les zones de forte humidité. Mode d’emploi Humidimètre pour matériaux « FM-10 » Nº de commande : 1629564 Utilisation prévue Le produit permet de mesurer le degré d'humidité du béton, de la pierre, du bois et d'autres matériaux de construction (plaques de plâtre par exemple). Le produit fonctionne au moyen d'une pile bloc de 9 V (fournie). Pour des raisons de sécurité et d’homologation, toute transformation et/ou modification du produit est interdite. Toute utilisation autre que celle décrite précédemment risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies. Lisez attentivement le mode d’emploi et conservez-le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi. Ce produit est conforme à la réglementation nationale et européenne. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Contenu d’emballage

• Mode d'emploi Mode d’emploi récent Téléchargez un mode d’emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s’affiche. Suivez les instructions données sur le site Internet. Explication des symboles Le symbole avec un point d’exclamation contenu dans un triangle attire l’attention sur les consignes importantes du mode d’emploi à respecter impérativement. Le symbole de la « flèche » précède les conseils et remarques spécifiques à l’utilisation. Consignes de sécurité Lisez le mode d’emploi avec attention, en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations fournies dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/ garantie sera alors annulée. a) Généralités

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, - a été stocké pendant une période prolongée dans des conditions défavorables ou bien - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, il peut être endommagé.

• L’utilisateur est responsable de l’évaluation des résultats de mesure de cet appareil. Nous ne garantissons ni n’assumons aucune responsabilité quant à l’exactitude des résultats de mesure. Nous ne sommes en aucun cas responsables des dommages causés par l’application des résultats de mesure.

• L’appareil de mesure n’est pas adapté aux mesures réalisées sur des métaux ou des matériaux électro-conducteurs.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l’appareil.Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2018 par Conrad Electronic SE. *1629564_V1_0318_02_mxs_m_fr Insertion et remplacement de la pile

• Ouvrez le compartiment à pile en renfonçant le petit clip, situé sur le bord inférieur, vers le couvercle du compartiment à pile avec votre ongle. Le couvercle du compartiment à pile peut ensuite être enlevé.

• Branchez la pile bloc de 9 V et assurez-vous que la polarité soit correcte.

• Introduisez correctement la pile dans son compartiment et refermez-le (ne pas forcer !).

• Le remplacement de la pile est nécessaire si le contraste de l'écran diminue fortement ou si le symbole de la pile « » clignote dans le coin supérieur droit de l'écran. Remplacez immédiatement une pile usée car celle-ci peut fuir et endommager le produit, avec risque de perte de garantie ! Remarques : L'appareil de mesure fonctionne avec des piles rechargeables et non rechargeables. Cependant, en raison de la plus faible capacité des piles rechargeables, la durée de fonctionnement est beaucoup plus courte. Nous vous recommandons donc d'utiliser uniquement une pile alcaline de haute qualité plutôt qu’une pile rechargeable pour alimenter l'appareil de mesure.

• Le symbole de la pile dans le coin supérieur droit de l'écran indique l'état de la pile de l’appareil. Symbole État de la pile Pile en bon état (> 7,0 V) Pile faible (7,0 - 5,5 V) ; opération de mesure encore possible, pile bientôt usée clignote Pile usée (< 5,5 V) ; remplacer immédiatement la pile ; l'appareil de mesure s'éteint éventuellement automatiquement Utilisation a) Marche/arrêt, étalonnage

• Allumez l'appareil de mesure en maintenant la touche « » (3) enfoncée pendant 3 secondes. L'appareil de mesure effectue ensuite l'opération d’étalonnage requise. L’indication « 0 % » devrait alors s'afficher à l'écran. L'appareil de mesure doit être étalonné à chaque nouvel allumage. Pendant le processus d'allumage et d’étalonnage, tenez l'appareil de mesure dans l'air de manière que le capteur d'humidité (1) ne touche aucun objet et gardez une distance minimale de 10 cm entre le capteur et tout objet. Pendant ce temps, évitez tout contact manuel avec le capteur d'humidité. Ne passez pas l'appareil de mesure à l'autre main et ne changez pas la position de la main ou des doigts sur l'appareil de mesure pendant l'opération d’étalonnage. Le non-respect de cette consigne peut entraîner la production de mesures erronées du fait d’un étalonnage défectueux. Si vous voulez ré-étalonner l'appareil de mesure, éteignez-le puis rallumez-le.

• Pour éteindre l'appareil, maintenez la touche « » (3) enfoncée pendant 3 secondes. b) Sélectionner le matériau En appuyant brièvement sur la touche « Mode » (4), vous pouvez basculer entre le bois (symbole « ») et le béton/la maçonnerie (symbole « ») en fonction du matériau sur lequel vous souhaitez effectuer une mesure d'humidité. c) Effectuer l'opération de mesure Après avoir allumé l'appareil et sélectionné le matériau, l'opération de mesure peut être effectuée. Tenez la tête sphérique du capteur d'humidité (1) à angle droit par rapport à la surface de mesure, autant que cela est possible, (tenir l'appareil de mesure perpendiculairement à la surface) de telle manière que la tête sphérique touche la surface. Pas besoin d'appuyer fortement la tête sphérique contre la surface. Un contact léger suffit. Ne passez pas l'appareil de mesure à l'autre main et ne changez pas la position de la main ou des doigts sur l'appareil pendant l'opération de mesure. Dans le cas contraire, la sensibilité du capteur entrainerait des variations de la valeur mesurée. L'écran affiche la valeur de mesure d'humidité correspondante. d) Maintenir l'afchage de la valeur mesurée Si vous appuyez brièvement sur le bouton « / » (5) pendant la mesure, la valeur reste affichée, même si vous éloignez le capteur d'humidité de la surface. L'écran affiche le symbole « ». Cela permet de lire plus facilement la valeur mesurée. Pour poursuivre la mesure, il suffit d'appuyer de nouveau brièvement sur la touche « / » (5). Le symbole « » disparaît à nouveau. e) Fonction de signal sonore Pour mesurer plus facilement de grandes surfaces, vous pouvez activer un signal sonore. Pendant le déplacement de la tête sphérique sur la surface, l'appareil de mesure émet des signaux sonores. Plus il y a de signaux sonores émis, plus l'humidité est élevée. Activez la fonction de signal sonore en maintenant la touche « / » (5) enfoncée pendant 3 secondes. Lorsque la fonction de signal sonore est activée, le symbole « » s'affiche dans le coin inférieur gauche de l'écran. L'écran affiche également l'humidité par le biais de 3 symboles de gouttes de pluie ; voir tableau ci-dessous. Symbole Humidité Vitesse du signal sonore 0,1 % - 9,9 % 1 (lente) 10,0% - 16,9% 2 17,0% - 23,9% 3 24,0% - 29,9% 4 30,0% - 39,9% 5 40,0% - 59,9% 6 60,0% - 69,9% 7 70,0% - 99,9% 8 (rapide) f) Fonction d'économie d'énergie L'appareil de mesure s'éteint automatiquement au bout de 3 minutes environ s'il n'y a pas de modification de la valeur mesurée, pour économiser l'énergie. Entretien et nettoyage

• Débranchez le produit de l’alimentation électrique avant chaque nettoyage.

• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.

• N’utilisez en aucun cas des produits de nettoyage agressifs, à base d’alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l’appareil. Élimination des déchets a) Produit Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Retirez la pile insérée et éliminez-la séparément du produit. b) Piles/accumulateurs Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles/accumulateurs ; il est interdit de les jeter dans les ordures ménagères. Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche). Vous pouvez rapporter gratuitement vos piles/accumulateurs usagés aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/ accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement. Caractéristiques techniques Tension de fonctionnement ........... 1 pile bloc 9 V Plage de mesure de l'humidité ..... 0,1 % - 99,9 % (humidité relative) Dissolution .................................... 0,1 % (humidité relative) Profondeur de mesure .................. <102 mm Processus de mesure ................... Non destructif Conditions de fonctionnement ...... +5 °C à +45 °C, humidité relative de l'air max. : 80 %, sans condensation Dimensions (L x H x P) ................. 70 x 33 x 210 mm Poids ............................................. 160 g (sans pile)• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.
