MODE D'EMPLOI PLI 04 Palmer

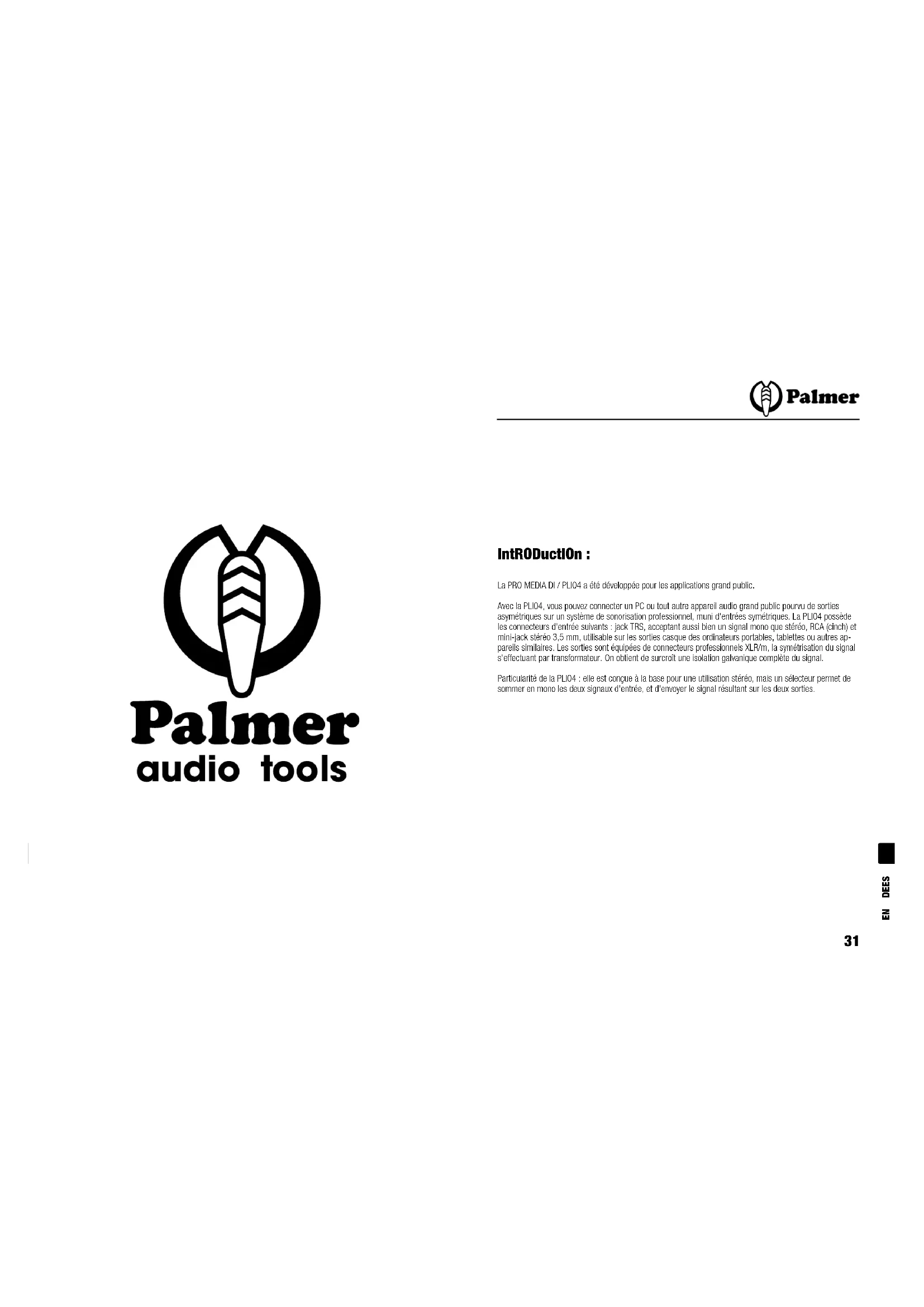

La PRO MEDIA DI / PL04 a été développée pour les applications grand public.
Avec la PL104, vous pouvez connecter un PC ou tout autre appareil audio grand public pourvu de sorties asymétriques sur un système de sonorisation professionnel, muni d'entrées symétriques. La PL104 possède les connecteurs d'entrée suivants : jack TRS, acceptant aussi bien un signal mono que stéréo, RCA (cinch) et mini-jack stéréo 3,5 mm, utilisable sur les sorties casque des ordinateurs portables, tablettes ou autres appareils similaires. Les sorties sont équipées de connecteurs professionnels XLR/m, la symétrisation du signal s'effectuant par transformateur. On obtient de surcroît une isolation galvanique complète du signal.
Particularité de la PL104 : elle est conçue à la base pour une utilisation stéréo, mais un sélecteur permet de sommer en mono les deux signaux d'entrée, et d'envoyer le signal résultant sur les deux sorties.
InStRuctlOnS DE SÉcuRltÉ
- Veuillez lire attentivement ce manuel.
- Rangez tous les documents d'information et d'instructions en lieu sûr.
- Veuillez suivre toutes les instructions
- Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
- N'utilisez l'apparell que pour des applications et de la façon appropriées.
- Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
- Lors de l'installation, observez les réglementations de sécurité en vigueur dans votre pays.
- N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
- Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
- Ne bloquez pas les oules d'aération.
- N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation à extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz Inflammables.
- Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
- Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'apparell.
- N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
- N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
- Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
- Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
- Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, étoignez-le immédiatement et ébranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
- Pour le nettoyage de l'appareil, utilisez un chiffon sec/
- Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
- Les films plastique doivent être mis hors de portée des enfants.
Appareiis reiiés au secteur:
- ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être rellé à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
- N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
- Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est régile correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
- Ne plétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
- Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains moullées.
- N'ételignez/rallumez pas l'apparelli rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
- CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
- Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
- Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blosser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
- Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
AttEntlOn :
Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur Ne confiez sa réparation qu'à un personnel technique qualifié.
Palmer
Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes. Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signal e à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'apparell.
Attention niveaux sonores élevés sur les produits AUDIO
Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé.
Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).
Attention ! conseils importants pour les produits '4ÉCLAIRAGE
- Ne regardez pas directement l'appareil si vous vous trouvez à une distance de moins de 40 cm.
- Ne fixez jamais le rayon lumineux, même pendant une courte durée, même à distance moyenne.
- Ne regardez jamais le rayon lumineux par l'intermédiaire d'un appareil optique grossissant (jumelles par exemple).
- Les effets stroboscopiques peuvent, dans certaines circonstances, provoquer des crises d'épilepsie chez les sujets sensibles. Les personnes concernées doivent donc absolument éviter les lieux dans lesquels les stroboscopes sont utilisés.
Contrôles et commandes
Ce sélecteur, situé entre les deux connecteurs de sortie XLR, permet de sommer en mono le signal d'entrée stéréo, grâce à une matrice utilisant un transformateur audio. Après sommation, le signal mono ainsi obtenu est envoyé sur les deux XLR de sortie. Cette fonction permet d'utiliser la PLI04 comme splitter, puisqu'on peut ainsi envoyer un signal mono d'entrée sur les deux sorties XLR. Attention : l'isolation galvanique ne conceme alors que l'entrée et la sortie. Les deux sorties XLR ne sont alors pas isolées galvaniquement l'une de l'autre.
2 Sélecteur de levage de masse
Des appareils dont la masse est interconnectée via la terre de la liaison secteur sont toujours susceptibles de provoquer une boucle de masse. Ce bouclage de masse se traduit par l'apportion d'un bourdonnement parasite, la ronflette. Autre éventuelle source de parasites : un ordinateur relié à un appareil audio externe peut rayonner des signaux carrés d'horloge, transportés par la terre et provoquant ensuite des bruits indésirables. La PLI04 permet d'éviter ces problèmes, grâce à ses transformateurs audio de haute qualité, qui assurent un découplage galvanique. Dans certaines conditions, une liaison entre les masses d'entrée et de sortie peuvent provoquer de la ronflette. C'est pourquoi la PLI04 est munie d'un sélecteur de levage de masse (Ground Lift). En position LIFT, le couplage entre les masses est coupé; en position GND, les masses sont interconnectées.
3 Sélecteur Soft-Ground :
En position Soft-GND, les courants de masse passent par une cellule RC (filtre passe-bas). On atténue ainsi les éventuels parasites dans les aigus, tout en évitant les ronflettes dans les graves.
BRAnchEMEnt
Rellez avec un câble blindé les sortles ligne gauche/droite de la PL104 au système de sonorisation, et le signal d'entrée au connecteur désiré de la PL104. Les cartes son elles ordinateurs sont généralement équipées d'un connecteur mini-jack stéréo 3,5 mm ou de deux connecteurs RGA (cinch). Sur les ordinateurs portables, la sortie stéréo fait également office de prise casque.
Il s'agit le plus souvent d'un mini-jack stéréo 3,5 mm. Le niveau de sortie se règle dans le système d'exploitation ou par un potentiamètre dédié. Les appareils hi-fi, lecteur CD par exemple, possèdent presque toujours des sorties RCA (cinch).
Utiliser simultanément plusieurs connecteurs d'entrée (par exemple, Jack et clinch/RCA) sur un même canal n'est pas recommandé, les signaux risquant de remonter d'une source à l'autre.
Câblez ensuite les sorties de la PL104 avec un câble micro blindé aux entrées micro de la table de mixage que vous utilisez. Dans le cas d'un signal stéréo, il faut utiliser deux voies de console, panoramiquées gauche/droite.
ATTENTION : SI VOUS N'UTILISEZ QU'UN SEUL CANAL, BRANCHEZ LE SIGNAL SUR LA PRISE RCA (CINCH) ROUGE, AFIN D'ASSURER LA MISE À LA MASSE
CARActÉRISTlQuES tEchnlQuES :
Type de produit : Boîte de direct passive, stéréo, sortles symétrisées par transformateur, sélecteur Mono
Type : passif
Entrées : 2 x Jack 6,35 mm TRS, pointe = + (point chaud); anneau : - (point froic); corps : blindage (masse) 2 x RCA (cinch), 1 x mini-jack 3,5 mm, mode stéréo
Impédance d'entrée : 6 kohms (impédance de sortie de la source 600 Ohms)
Niveau maximal d'entrée : +6 dBu à 30 Hz / 0,05 % THD +16 dBu @ 30 Hz / 0,33 % THD mesuré avec une source d'Impédance 200 Ohms
Sorties : 2 x XLR mâle, point 1 : blindage, point 2 : ++ (point chaud); point 3 : - (point frold)(masse) Symétrie par transformateur
Impédance de sortie : 600 Ohms nominale
Atténuation entrée/sortie : 10 dB
Rapport de transformation : 3,16 : 1
Réponse en fréquence : 20 Hz - 20 kHz ± 0,5 dB
Rotation de phase : < 3°
Sélecteur mono, sélecteur Ground Lift, Ground, sélecteur Soft Ground Lift :
Matériau coffret : Tôle d'acier
Dimensions (L x H x P): 125 mm x 95 mm x 35 mm
RÉPOnSE En PhASE Et RÉPOnSE En FRÉQuEncE
line
| Frequency Response | Value | | ------------------ | ----- | | Dark Grey: 0.5 dBu INPUT | -12 | | Grey Sums Input | -10 | | 8 koms Source Impedance | -10 |
line
| Frequency (Hz) | THD (TOTAL HARMONIC DISTORTION) | | -------------- | --------------------------------- | | 30 | 0.1 | | 50 | 0.1 | | 100 | 0.1 | | 200 | 0.1 | | 300 | 0.1 | | 500 | 0.1 | | 1k | 0.1 | | 2k | 0.1 | | 5k | 0.1 | | 10k | 0.1 | | 20k | 0.1 |GARAntIE FABRicAnt IIMITÉE
Cette garantie conceme tous les produits de marque Adam Hall, LD Systems, Defender, Palmer et Cameo.
Elle s'applique également à tous les produits distribués par Adam Hall.
Elle ne concerne pas les droits statutaires relatifs à la garantie envers le vendeur. En fait, elle justifie des requêtes en garantie supplémentaires, indépendantes, envers Adam Hall.
Adam Hall garantit, pendant une période s'étendant selon le cas de deux à cinq ans (à vérifier selon le produit) à compter de la date d'achat, que le produit Adam Hall que vous avez acheté directement auprès d'Adam Hall ou chez un revendeur autorisé est dépourvu de défaut, au niveau des composants ou de la fabrication, dans le cadre d'une utilisation normale.
La période pendant laquelle cette garantie limitée est applicable commence à partir de la date d'achat. Cette date se justifie d'après une facture ou un bon de livraison daté. Dans le cas où des produits des marques citées ci avant nécessiteraient une réparation pendant la période de garantie limitée, vous avez droit à des réparations sous garantie, conformément aux termes et conditions exposés dans ce document.
Pendant toute la période de garantie limitée, Adam Hall réparer ou procédera au remplacement de tous les composants défectueux, ou le produit lui-même. En cas de réparation ou d'échange pendant la période de garantie, les pièces originales remplacées ou le produit échangé deviennent la propriété de la société Adam Hall.
Dans le cas improbable où votre produit Adam Hall serait sujet à des défaillances répétées, Adam Hall, à sa discrétion, peut choisir de mettre à votre disposition un appareil de remplacement de son choix, au moins équivalent à votre produit de marque Adam Hall en termes de performances matérielles et techniques.
Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall n'est pas responsable des dommages occasionnés par le non-respect des instructions contenues dans le manuel d'utilisation livré avec le produit de marque Adam Hall. La garantie fabricant ne s'applique pas- aux pièces d'usure (accumulateurs par exemple) - aux produits dont le numéro de série a été effacé, ou qui ont été endommagés ou rendus inutilisables à la suite d'un accident - aux dommages provoqués une utilisation peu précautionneuse, à une erreur de manipulation ou tout autre motif externe.
- en cas de dommages subis par des appareils suite à une utilisation hors des valeurs d'usage des paramètres (telles que mentionnées dans le manuel utilisateur livré avec le produit)
- en cas de dommages consécutifs à l'utilisation de pièces de rechange non fabriquées ou non vendues par Adam Hall
- en cas de dommages consécutifs à des modifications ou réparations non assurées par Adam Hall
Ces termes et conditions constituent l'accord de garantie complet et exclusif entre cous et Adam Hall, relativement au produit de marque Adam Hall que vous avez acheté.
RESPOnSABIIITÉ IIMITÉE
Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions cl avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité financière maximale d'Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d'achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d'utilisation.
Adam Hall ne peut être tenu pour financièrement responsable de tout dommage causé par le produit ou sa défaillance – y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n'est pas responsable financièrement en cas de requête émanant d'une tierce partie ou de votre part pour le compte d'une tierce partie.
Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (nègligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s'applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s'applique pas en cas de blessures aux personnes.
Cette garantie fabricant limitée vous donne des droits légaux spécifiques. Vous pouvez également avoir d'autres droits, variables d'un état ou d'un pays à l'autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays afin de déterminer l'étendue exacte de vos droits.
DEMAnDE DE RÉPARATIONS SOuS GARAntIE
Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur agréé Adam Hall auprès de qui vous l'avez acheté.
DÉCIARATlOn DE cOnFORMITÉ cE
Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spécifications applicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d'informations, référez-vous au site www. adamhall. com.
MISE Au REBut DE cE PRODult (DÉchEt ÉIEctRIQuE)
(Applicable dans l'Union Européenne et les autres pays européens dotés de systèmes de collecte sélective) La présence de ce logo sur le produit ou son manuel d'utilisation indique qu'en fin de vie, il ne doit pas être jeté avec les autres déchets domestiques. Afin d'éviter toute atteinte à l'environnement ou à la santé humaine pouvant
résulter d'une gestion incontrôlée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles.
Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.
Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
PROtEctlOn DE l'EnVIROnnEMEnt Et ÉcOnOMIES D'ÉNERGIE
Économiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l'électricité, débranchez-les de leur prise secteur.
Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont intendites.
Palmer
audio tools
PLI04 PRO MEDIA
SPeclaLized dIRecT BOX
