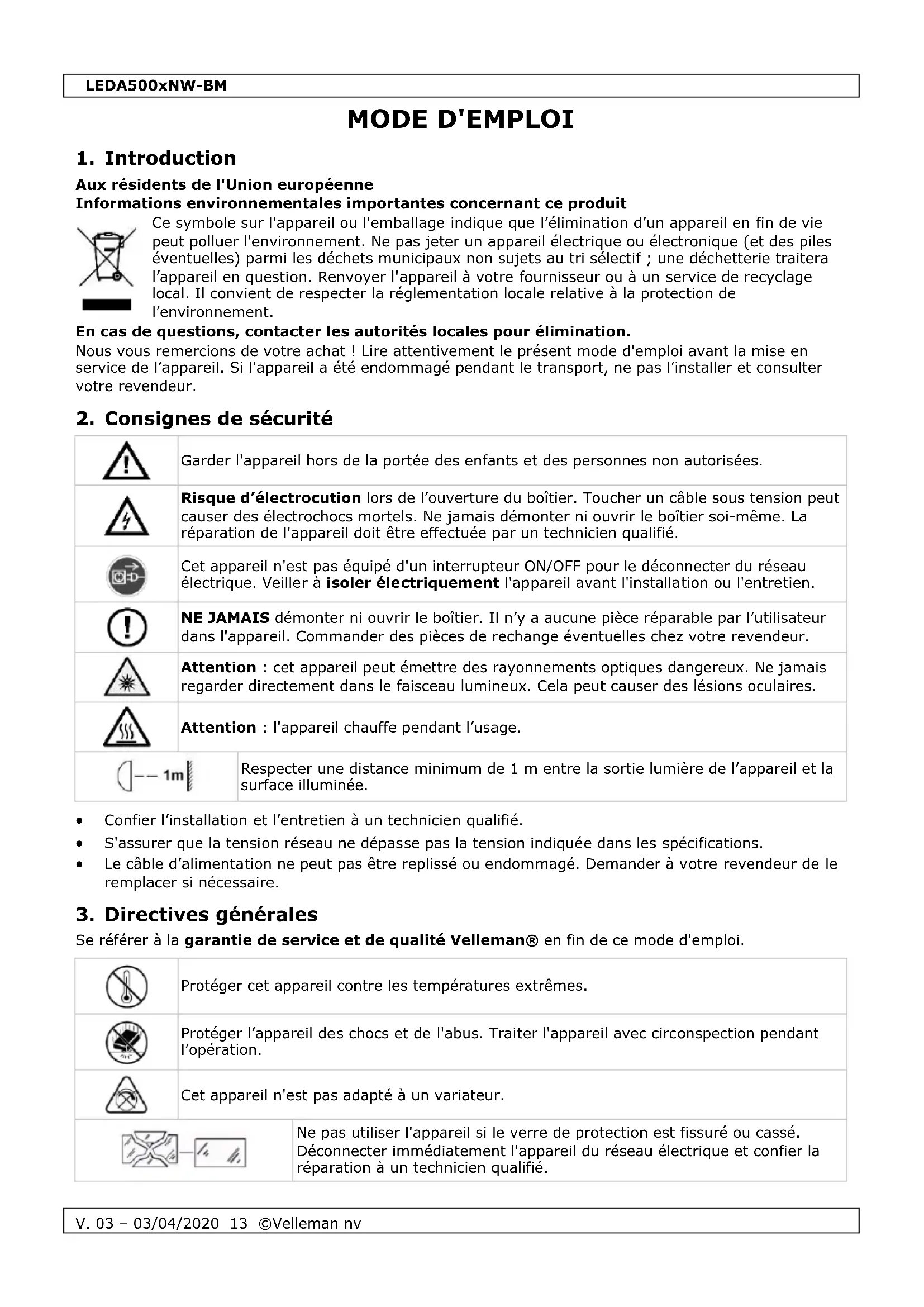

MODE D'EMPLOI LEDA5005NWBM Perel

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Risque d'électrocution lors de l'ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de l'appareil doit être effectuée par un technicien qualifié.

Cet appareil n'est pas équipé d'un interrupteur ON/OFF pour le déconnecter du réseau électrique. Veiller à isoler électriquement l'appareil avant l'installation ou l'entretien.

NE JAMAIS démonter ni ouvrir le boîtier. Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Attention : cet appareil peut émettre des rayonnements optiques dangereux. Ne jamais regarder directement dans le faisceau lumineux. Cela peut causer des lésions oculaires.

Attention : l'appareil chauffe pendant l'usage.

Respecter une distance minimum de 1 m entre la sortie lumière de l'appareil et la surface illuminée.

• Confier l'installation et l'entretien à un technicien qualifié.
• S'assurer que la tension réseau ne dépasse pas la tension indiquée dans les spécifications.
• Le câble d'alimentation ne peut pas être replissé ou endommagé. Demander à votre revendeur de le remplacer si nécessaire.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Protéger cet appareil contre les températures extrêmes.

Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

Cet appareil n'est pas adapté à un variateur.

Ne pas utiliser l'appareil si le verre de protection est fissuré ou cassé. Déconnecter immédiatement l'appareil du réseau électrique et confier la réparation à un technicien qualifié.

LEDA500XNW-BM

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs, explosion de lampe, chute, etc. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Transporter l'appareil dans son emballage originel.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Caractéristiques

• projecteur pour usage commercial ou résidentiel
• dimensions réduites
• support de montage réglable
• capteur à micro-ondes intégré

o réglages : sensibilité (4 niveaux) o ajuster la temporisation (12 préréglages) o changer le mode (jour, nuit, cellule photoélectrique, continu, clignoter, mode SOS)

- convient à l'usage extérieur : IP65

5.1 Directives

• La construction portante de l'appareil doit être capable de supporter 4 x le poids de l'appareil pendant une heure, sans qu'une déformation de la construction en résulte.
• Éviter de se positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l'appareil avant la mise en service et ensuite une fois par an.
• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction, les matériaux d'installation requis,... Un technicien qualifié doit vérifier régulièrement la construction portante et l'appareil même. Ne pas essayer d'installer cet appareil si vous n'avez pas les qualifications requises; une installation incorrecte peut entraîner des blessures.
• Cet appareil n'est pas adapté à un variateur.

5.2 Distances

• Laisser au moins de 20 cm de la partie supérieure et 30 cm de chaque côté.
• Respecter une distance minimum de 1 m entre la sortie lumière de l'appareil et la surface illuminée.

5.3 Choisir un emplacement approprié

• Il est possible d'ajuster la zone de détection selon vos besoins : tourner l'appareil vers la gauche ou la droite et/ou orienter-le vers le haut ou le bas. Le détecteur est beaucoup plus sensible aux objets traversant la zone de détection parallèle au détecteur qu'aux objets qui s'approchent du détecteur en ligne droite. Ceci est un élément primordial pour déterminer l'emplacement de montage.
• Ne pas installer l'appareil à l'envers pour assurer l'étanchéité.
• Fixer l'appareil à un mur extérieur stable fabriqué de matériaux incombustibles à une hauteur d'environ 0.5-3.0 m, sous un angle de max. 60° et sous un toit à l'abri des intempéries et de la lumière solaire directe.
• Ne pas bloquer la fenêtre de détection et s'assurer qu'il n'y a pas d'objets en mouvement dans la zone de détection.
• Ne pas installer l'appareil près de climatiseurs, radiateurs, etc.

5.4 Monter l'appareil

1. Cet appareil n'est pas équipé d'un interrupteur ON/OFF pour le déconnecter du réseau électrique. Veiller à isoler électriquement le luminaire avant toute opération d'installation ou d'entretien.
2. Utiliser le support de montage pour déterminer l'emplacement des trous de montage.
3. Percer les trous et fixer l'étrier à l'aide de vis et des chevilles murales.
4. Faire passer le câble d'alimentation par le joint et connecter au serre-fils. S'assurer que le câble ne soit pas trop tendu; laisser suffisamment de jeu.

E N L

N = neutre, bleu

E = terre, jaune/vert

L = fil de phase, marron

Avertissement : si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout danger.

1. Pour pointer l'appareil dans la direction souhaitée : desserrer les charnières avec un tournevis.
2. Incliner l'appareil dans la position souhaitée et serrer les charnières.

6. Télécommande

Se référer aux illustrations en page 2 de ce mode d'emploi.

La télécommande est divisée en trois sections de contrôle : la section de sensibilité [1], la section de temps [2] et la section de mode [3].

Mode

Sélectionner d'abord le mode.

Mode diurne. Le détecteur fonctionne de jour comme de nuit.

Mode nocturne. Le détecteur fonctionne seulement à une luminosité < 50 lux.

Mode cellule photoélectrique. L'appareil s'allume automatiquement lorsque la luminosité est inférieure à 50 lux.

N/A

Mode manuel. L'appareil est allumé en continu.

Mode clignoter.

Mode SOS.

Délai

Sélectionner ensuite le délai d'extinction.

1. Appuyer sur le bouton de mode diurne ou nocturne pour activer le capteur.
2. Sélectionner le délai souhaité en appuyant sur le bouton correspondant. Le projecteur clignote une seule fois pour confirmer la sélection. Lors de la détection d'un mouvement, le projecteur restera allumé pendant le délai programmé.

Sensibilité

En fin, sélectionner la sensibilité.

Sensibilité de réponse de la télécommande

100 %: 7-8 m; 75 %: 5-6 m; 50 %: 3-4 m; 25 %: 1-2 m.

1. Appuyer sur le bouton de mode diurne ou nocturne pour activer le capteur.
2. Sélectionner la sensibilité souhaitée en appuyant sur le bouton correspondant. Le projecteur clignote une seule fois pour confirmer la sélection.

7. Nettoyage et entretien

• Cet appareil n'est pas équipé d'un interrupteur ON/OFF pour le déconnecter du réseau électrique. Veiller à isoler électriquement le luminaire avant toute opération d'installation ou d'entretien.
• Serrer les écrous et les vis et vérifier qu'ils ne rouillent pas.
• Le boîtier, les parties visibles, les supports de montage et la construction portante ne peuvent pas être déformés, adaptés ou bricolés (p. ex. ne pas forer de trous additionnels dans un support, ne pas déplacer les connexions etc.).
• Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit réviser l'appareil.
• Si le verre de protection est endommagé, déconnecter l'appareil immédiatement du réseau électrique. Confier la réparation à un technicien qualifié. Ne pas utiliser l'appareil si le verre de protection est fissuré ou cassé.
• Nettoyer régulièrement l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Il n'y a aucune pièce réparable par l'utilisateur.
• Commander des pièces de rechange éventuelles chez votre revendeur.
• Spécifications techniques

		LEDA5001NW-BM	LEDA5002NW-BM
couleur du boîtier		noir
données électriques
	puissance (module LED)	10 W COB	20 W COB
	puissance nominale	10 W	20 W
	tension nominale (driver)	220-240 VCA
	facteur de puissance	0.57	0.8
	consommation d'énergie	10 kWh/1000 h	20 kWh/1000 h
données techniques
	couleur	blanc neutre
	température de la couleur	4000 K
	angle de rayonnement	120°
	flux lumineux	750 lm	1600 lm

LEDA500xNW-BM

indice de rendu de couleur	>75
temps de démarrage	<0.5 s
temps de chauffe (60 %)	<1 s
durée de vie
durée de vie nominale	30 000 h
nombre de cycles d'allumage	15 000
dimensions (La x H x P)	130 x 90 x 35 mm	180 x 126 x 36 mm
poids	560 g	750 g
longueur du câble	±50 cm

		LEDA5003NW-BM	LEDA5005NW-BM
couleur du boîtier		noir
données électriques
	puissance (module LED)	30 W COB	50 W COB
	puissance nominale	30 W	50 W
	tension nominale (driver)	220-240 VCA
	facteur de puissance	0.9	0.95
	consommation d'énergie	30 kWh/1000 h
données techniques
	couleur	blanc neutre
	température de la couleur	4000 K
	angle de rayonnement	120°
	flux lumineux	2600 lm	3750 lm
	indice de rendu de couleur	> 75
	temps de démarrage	< 0.5 s
	temps de chauffe (60 %)	< 1 s
durée de vie
	durée de vie nominale	30 000 h
	nombre de cycles d'allumage	15 000
dimensions (La x H x P)		210 x 147 x 37 mm	260 x 182 x 51 mm
poids		1050 g	1530 g
longueur du câble		± 50 cm

Déclaration de conformité RED Le soussigné, Velleman SA, déclare que l'équipement radioélectrique du type LEDA5001NW-BM + LEDA5002NW-BM + LEDA5003NW-BM + LEDA5005NW-BM est conforme à la directive 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www. velleman. eu.

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www. velleman. eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'auteur

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent

disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- Sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. :

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournié par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.
