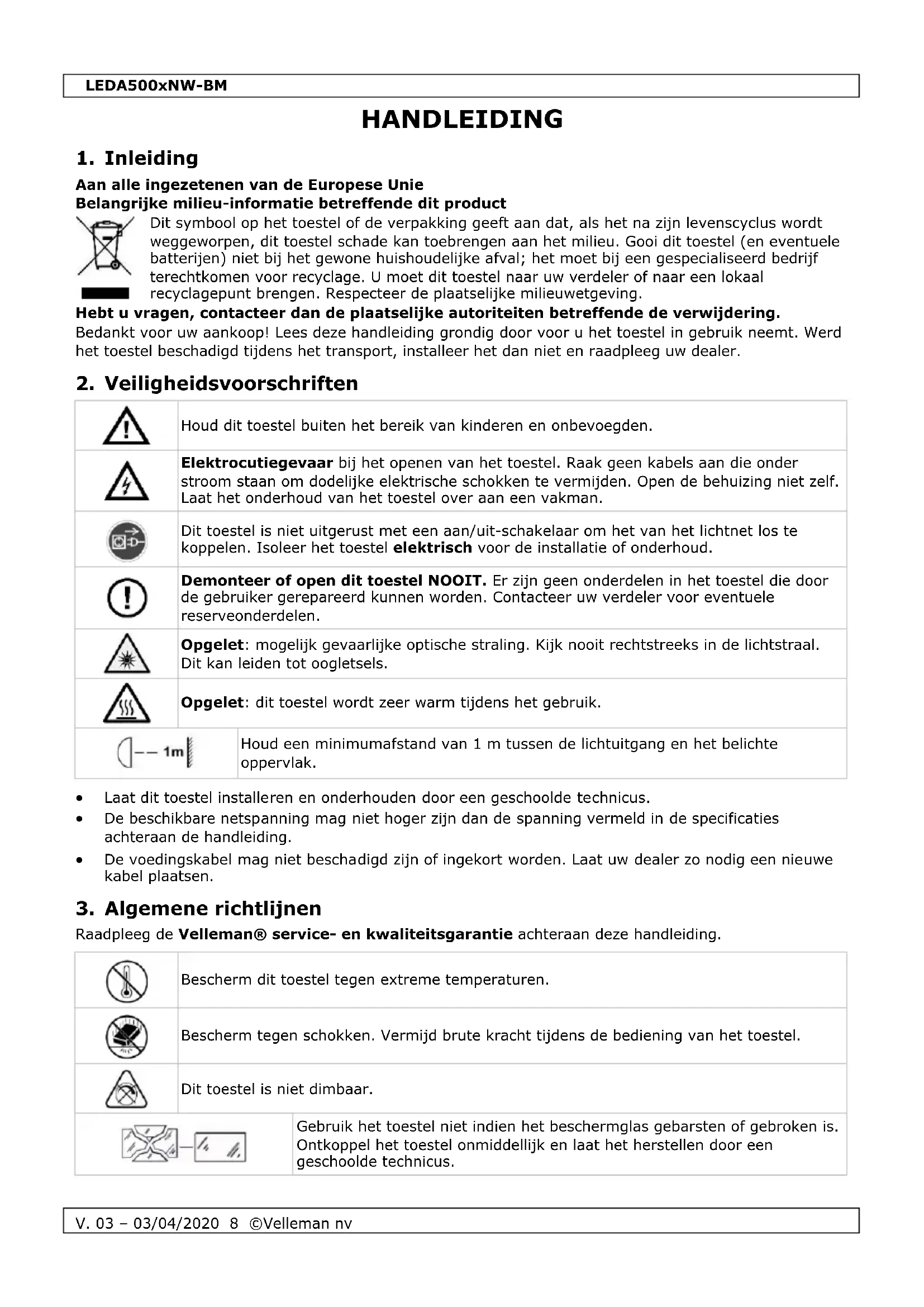

GEBRUIKSAANWIJZING LEDA5005NWBM Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een vakman.

Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.

Demonteer of open dit toestel NOOIT. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Opgelet: mogelijk gevaarlijke optische straling. Kijk nooit rechtstreeks in de lichtstraal. Dit kan leiden tot oogletsels.

Opgelet: dit toestel wordt zeer warm tijdens het gebruik.

Houd een minimumafstand van 1 m tussen de lichtuitgang en het belichte oppervlak.

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.

• De beschikbare netspanning mag niet hoger zijn dan de spanning vermeld in de specificaties achteraan de handleiding.

• De voedingskabel mag niet beschadigd zijn of ingekort worden. Laat uw dealer zo nodig een nieuwe kabel plaatsen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

Dit toestel is niet dimbaar.

Gebruik het toestel niet indien het beschermglas gebarsten of gebroken is. Ontkoppel het toestel onmiddellijk en laat het herstellen door een geschoolde technicus.LEDA500xNW-BM

V. 03 – 03/04/2020 9 ©Velleman nv

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Gebruik de oorspronkelijke verpakking tijdens het transport.

• Bewaar deze handleiding voor verdere raadpleging.

• schijnwerper voor residentieel of commercieel gebruik

• geïntegreerde microgolfsensor o instellingen: gevoeligheid (4 niveaus) o de vertragingstijd instellen (12 voorinstellingen) o de modus veranderen (dag, nacht, fotocel, continu, knipperen & SOS-modus)

• geschikt voor gebruik buitenshuis: IP65

• De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 4 x het gewicht van dit toestel kunnen dragen zonder te vervormen.

• Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.

• Vermijd brute kracht tijdens de bediening. u moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken, … Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan letsels veroorzaken.

• Dit toestel is niet dimbaar.

• Laat minstens 20 cm vrij aan de bovenkant en 30 cm aan weerszijden.

• Houd een minimumafstand van 1 m tussen de lichtuitgang en het belichte oppervlak.

5.3 Een geschikte montageplaats kiezen

• U kunt het detectiebereik naar eigen wens instellen: draai het toestel naar links, rechts, boven of onder. De detector is gevoeliger voor voorwerpen die het detectiebereik doorkruisen dan voor voorwerpen die recht op de detector afgaan. Dit is een zeer belangrijk element bij de keuze van de montageplaats.

• Installeer het toestel nooit ondersteboven, om de waterdichtheid te garanderen.

• Bevestig het toestel aan een stabiele buitenmuur vervaardigd uit niet-brandbaar materiaal op ongeveer 0.5-3.0 m hoogte, in een hoek van max. 60° en onder een afdak of dakrand waar het beschut is tegen wind, regen en direct zonlicht.

• Plaats geen voorwerpen voor het detectievenster en verwijder alle bewegende voorwerpen uit het detectiebereik.

• Installeer het toestel niet in de buurt van airco, radiatoren, enz.LEDA500xNW-BM

V. 03 – 03/04/2020 10 ©Velleman nv

5.4 Het toestel monteren

1. Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen.

Isoleer het toestel elektrisch voor de installatie of onderhoud.

2. Gebruik de montagebeugel om de plaats van de montagegaten te bepalen.

3. Boor de gaten en bevestig de beugel met schroeven en muurpluggen.

4. Schuif de voedingskabel door de rubberpakking en sluit aan op de lusterklem. Zorg ervoor dat de

kabel niet te strak vast zit; laat voldoende speling;

Waarschuwing: Als de voedingskabel beschadigd is, moet deze door de fabrikant, een vakman, of een andere bevoegde persoon vervangen worden.

5. Om de lamp in de gewenste stand te richten: draai de scharnieren los met een schroevendraaier.

6. Draai het toestel in de gewenste positie en zet de scharnieren vast.

6. Afstandsbediening

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding. De afstandsbediening is ingedeeld in drie controlezones: de zone voor gevoeligheid [1], de zone voor tijd [2] en de zone voor modus [3]. Modus Kies, eerst de modus.

Dagmodus. De detector werkt zowel overdag als 's nachts.

Nachtmodus. De detector werkt enkel bij een lichtsterkte van < 50 lux.

Fotocelmodus. Het toestel schakelt automatisch in wanneer de lichtsterkte lager is dan 50 lux.

Handmatige modus. Het toestel is continu ingeschakeld.

Tijdsinstelling Stel daarna de tijd in.

1. Druk de dag- of nachtmodusknop in om de sensor in te schakelen.

2. Druk de overeenstemmende tijdknop in om de gewenste tijdsinstelling in te stellen. De schijnwerper

flitst een keer om de instelling te bevestigen. Bij beweging zal de schijnwerper gedurende de ingestelde tijd ingeschakeld blijven. Gevoeligheid Stel nu de gevoeligheid in. Responsgevoeligheid van de afstandsbediening. 100 %: 7-8 m; 75 %: 5-6 m; 50 %: 3-4 m; 25 %: 1-2 m.

1. Druk de dag- of nachtmodusknop in om de sensor in te schakelen.

2. Druk de overeenstemmende gevoeligheidsknop in om de gewenste gevoeligheid in te stellen. De

schijnwerper flitst een keer om de instelling te bevestigen.

7. Reiniging en onderhoud

• Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.

• Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.

• De behuizing, de zichtbare delen, de montagebeugels en de montageplaats (bv. het plafond of het gebinte) mogen niet vervormd zijn of aangepast worden (geen extra gaten in montagebeugels, aansluitingen niet verplaatsen, enz.).

• De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus.

• Indien het beschermglas beschadigd is, ontkoppel het toestel onmiddellijk. Laat het onmiddellijk herstellen door een geschoolde technicus. Gebruik het toestel niet indien het beschermglas gebarsten of gebroken is.

• Reinig het toestel regelmatig met een vochtige, niet pluizende doek. Gebruik geen alcohol of solventen.

• De gebruiker mag geen onderdelen vervangen.

• Bestel eventuele reserveonderdelen bij uw dealer.

LEDA5001NW-BM LEDA5002NW-BM kleur van de behuizing zwart elektrische gegevens

kleur neutraalwit kleurtemperatuur 4000 K stralingshoek 120° lichtstroom 750 lm 1600 lmLEDA500xNW-BM

V. 03 – 03/04/2020 12 ©Velleman nv

kleurweergave-index > 75 starttijd < 0.5 s opwarmtijd (60 %) < 1 s levensduur

nominale levensduur 30 000 u aantal schakelcycli

LEDA5003NW-BM LEDA5005NW-BM kleur van de behuizing zwart elektrische gegevens

energieverbruik 30 kWh/1000 u

kleur neutraalwit kleurtemperatuur 4000 K stralingshoek 120° lichtstroom 2600 lm 3750 lm kleurweergave-index > 75 starttijd < 0.5 s opwarmtijd (60 %) < 1 s levensduur

nominale levensduur 30 000 u aantal schakelcycli

RED Verklaring van overeenstemming Hierbij verklaar ik, Velleman NV, dat het type radioapparatuur LEDA5001NW-BM + LEDA5002NW-BM + LEDA5003NW-BM + LEDA5005NW-BM conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.velleman.eu. Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.LEDA500xNW-BM

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
