16276 - Répulsif électronique EAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répulsif électronique anti-martre (ultrasons et flash LED)
Marque	EAL
Modèle	16276
Tension de service	12 V
Fréquence	22-45 kHz flottante
Consommation électrique	0,4 mA
Angle de rayonnement	160° (efficace)
Fusible	F 200 mA, 250 V
Haut-parleur	Piézo-calotte
Pression acoustique	Max. 95 dB ± 15%
Contrôle de fonctionnement	LED témoin (rouge/vert)
Dimensions	Environ 112 × 59 × 27 mm
Poids	Environ 0,075 kg
Matériel fourni	1 appareil, 1 mode d'emploi
Utilisation conforme	Protection des véhicules (voitures, camping-cars) contre les martres
Consignes de sécurité	Lire la notice ; ne pas utiliser par des enfants ; débrancher la batterie avant montage ; éviter les sources de chaleur et pièces mobiles
Entretien et nettoyage	Vérifier régulièrement fixation et câbles ; ne pas nettoyer au karcher ou à la vapeur
Protection environnement	Ne pas jeter aux ordures ménagères ; recyclage
Contact fabricant	EAL GmbH, 42115 Wuppertal, Allemagne ; [e-mail]

FOIRE AUX QUESTIONS - 16276 EAL

Comment installer l'appareil anti-martre dans le compartiment moteur ?

Choisissez un endroit à l'abri de la saleté et de l'eau, à distance des sources de chaleur (échappement, catalyseur) et des pièces mobiles. Fixez l'appareil avec les pattes fournies de manière à ce que l'ultrason se propage librement, comme le faisceau d'une lampe de poche. Assurez-vous que le fusible reste accessible.

Comment brancher les câbles électriques ?

Débranchez d'abord la batterie de votre véhicule. Connectez le câble rouge (+) à une source de tension permanente (broche 30) et le câble noir (-) à la masse (broche 31). Posez les câbles sans traction, sans pliure et loin des sources de chaleur.

Que signifie le voyant lumineux rouge clignotant ?

Le voyant rouge clignotant indique que les fonctions ultrasons et flash sont désactivées. Cela se produit après la mise sous tension pendant un court instant, ou lorsque le moteur tourne (détection de vibrations). Après arrêt du moteur, le voyant devient vert et la protection est activée.

Comment remplacer le fusible défectueux ?

Dévissez le boîtier du porte-fusible situé sur le câble positif (+). Remplacez le fusible défectueux par un neuf de même valeur : F 200 mA, 250 V. Revissez le porte-fusible.

L'appareil fonctionne-t-il en continu ?

Oui, après activation (voyant vert), l'appareil émet en continu des ultrasons et des flashs LED. Au démarrage du moteur, il détecte les vibrations et se désactive (voyant rouge) pour économiser la batterie. Il se réactive automatiquement après l'arrêt du véhicule.

Puis-je utiliser cet appareil dans un camping-car ?

Oui, l'appareil est conçu pour les véhicules à moteur et les camping-cars. Respectez les mêmes consignes d'installation : éloignez-le des sources de chaleur et des pièces mobiles, et connectez-le correctement à la batterie 12V.

Les ultrasons sont-ils nocifs pour les humains ?

Non, les ultrasons (22-45 kHz) ne sont pas perceptibles par l'homme et sont inoffensifs. L'appareil est conçu uniquement pour repousser les martres.

Comment nettoyer l'appareil ?

Ne nettoyez jamais l'appareil avec un jet de vapeur ou un nettoyeur haute pression. Utilisez un chiffon sec ou légèrement humide. Vérifiez régulièrement l'état des câbles et de la fixation.

Que faire si l'appareil ne fonctionne plus après une longue inactivité ?

Vérifiez d'abord le fusible. Si la batterie du véhicule est déchargée, rechargez-la. L'appareil peut nécessiter une réinitialisation : débranchez puis rebranchez l'alimentation. Assurez-vous que les connexions sont propres et serrées.

Où puis-je trouver des pièces de rechange (fusible) ?

Les fusibles de rechange (F 200 mA, 250 V) sont disponibles dans les magasins d'électronique ou auprès du fabricant. Pour toute autre pièce, contactez EAL GmbH à l'adresse [e-mail].

MODE D'EMPLOI 16276 EAL

Manuel de I'opérateur 6

GB Art. No.16274

Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité!

Tout non-respect de ces consignes peut entrainer des dommages corporels, endommager l'appareil ou vos biens!

Conserve l'emballage d'origine, le justificatif d'achat et la presente notice pour vous y reférer ulterieurement! Si vous revendez ou remettez le produit à des tiers, veuillez également leur remettre cette notice d'utilisation.

Avant la mise en service, vérifie que le contenu de l'emballage n'est pas endommagé et vérifie si toutes les pieces sont presents!

1. Utilisation conforme

L'appareil de défense à ultrason contre les martres sert à la protection de dégats provoqués par les martres sur les vehicules à moteur et les camping-cars.

Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes mentalément liées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet apparéil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ce mode d'emploi, en particulier le respect des consignes de sécurité. Tout autre utilisation est considérée comme non conforme et risque d'entrainer des dommages matériels ou corporels. EAL GmbH decline toute responsabilité pour les dommages résultat d'une utilisation non conforme.

2. Matériel FOURNI

1 x Appareil anti-martre LED et ultrasons 1 x Mode d'emploi

3. SPECIFICATIONS

Tension de service: 12 V

Fréquence: 22-45 kHz flottante

Consummation electrique: 0,4mA

Angle de rayonnement:, efficace

Fusible: F 200 mA, 250 V

Haut-parleur: piezo-calotte

Pression acoustique: max. 95 dB ± 15%

Contrôle de fonctionnement: LED

Dimensions: env. 112 × 59 × 27 [mm]

Poids: env. 0,075 kg

4. Consignes de securité

• Le triangle d'ajretissement indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommaged.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas été exécutées par des enfants qui ne sont pas sous surveillance.
• Ne laissez pas trainer le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants!
• N'utilisez cet apparéil qu'aux fins pour lesquelles il a été prévu!
• Ne trafiquez pas l'appareil et ne le désassemblez pas!
• Pour votre sécurité, utilisez exclusivement des accessoires ou pieces de rechange indiqué(e)s dans les instructions ou dont l'usage est recommandé par le fabricant!
• Lorsque vous travailliez sur les piles ou sur l'installation électrique de votre vehicule, ne portez jamais de bracelets en métal. Il y a risque de blessure.
• Concernant le débranchement des piles, veuilles lire le manuel de votre vehicule ou adressez-vous à votre garagiste.
• Contrôle régulierement la bonne position de l'appareil de défense contre les martres et le cable de raccord.
• Debranchez l'appareil et retirez le fusible dans le cable positif si vous demarrer le vehicule ou si les piles sont chargées rapidement. Des piques de tension peuvent survenir lors de ces processus, ce qui peut endommager l'appareil.
• Ne nettoyez jamais l'appareil avec des jets de vapeurs ou au karcher.

5. Explication des symboles

Correspond aux directives de la CE

L'appareil électrique marqué ne peut pas être jeté dans les ordures menagères.

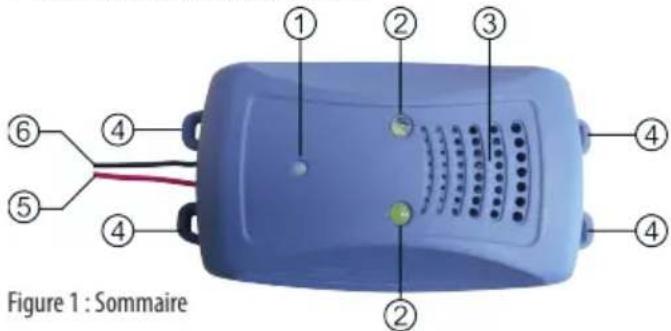

6.1 VUE D'ensemble

1 Lampe tímoin de l'etat de fonctionnement 2 LED del'éclair 3 Ouverture du haut-parleur 4 Pattes de fixation 5 Cable de raccordement positif (+), rouge 6 Moins (-) cable de raccordement, noir

6.2 PREPARATION

Nettoyez le compartment moteur en profondeur ou utilisez un spray de pré-traitement d'élimination d'odeur de martre numéro d'article : 16265 avant de monter l'appareil de défense à ultrason contre les martres. Il est également recommandé de nettoyer le bas de caisse de la voiture ainsi que les places assises.

Attention

Avant de commencer le montage de l'appareil de défense à ultrason contre les martres, lisez les informations pour le débranchement des piles dans le mode d'emploi de votre vehicule. Les informations de l'ordinateur de bord et les installations radio peuvent être perdues lors du débranchement des piles.

6.3 MONTAGE

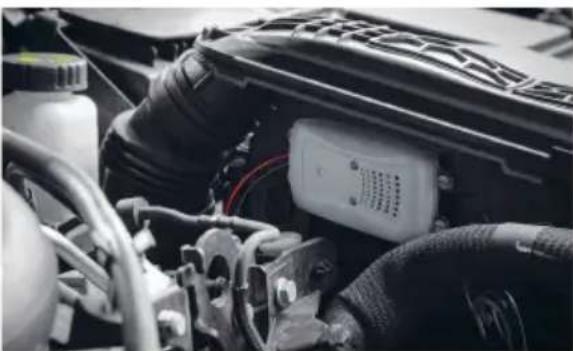

Installer l'appareil de sorte que le son puisse sorting facilement, de la même façon que le faisceau lumineux d'une lampe de poche. Choisissez un endroit de fixation, figure 2, se trouvant dans le compartment moteur afin d'éviter des déteriorations dues à de la saleté ou à de l'eau. Maintenez à distance des sources de chaleur telles que l'échéappement, le catalyseur et les pieces rotatives. Veillez à ce que le fusible soit facilement accessible dans le cable de raccordement. Dans les compartments moteur étroits, il peut être nécessaire de monter plusieurs appareils de défense à ultrason contre les martres car l'ultrason peut être fortement isolé par des obstacles.

Figure 2: Montage

6.4 Branchement électrique

Debranchez les piles.

Cable de raccordement positif (+), rouge au plus permanent (pine 30)

Moins (-) cable de raccordement, noir au masse (pine 31)

Posez les cables de manière à ce qu'ils ne soient pas soumis à une traction et qu'ils ne puisent pas être pliers ou écrases. Restez à distance des sources de chaleur telles que le pot d'échévement, le catalyseur et les pièces mobiles. Pièces en rotation. Fixez les cables correctement et en toute sécurité.

Rebranche les piles et contrôle la bonne position des pince de polarité. Assurez-vous qu'aucune autre fonction du vehicule ne soit compromise lors du montage de l'appareil de défense à ultrasons contre les martres.

6.5 FONCTIONNEMENT

Après avoir branché la batterie, le témoin lumineux de l'état de fonctionnement (position 1 dans l'aperçu) clignote en rouge. Cela signifie que les fonctions ultrasons et flash sont désactivées. Au bout d'un moment, le voyant de contrôle s'allume en vert par intervalles et les LED du flash (position 2 dans l'aperçu) sont activées. La fonction de protection contre les martres est maintainant activée. Au démarrage du moteur, le dispositif de protection contre les martres détecte les vibrations du vehicule et désactive les fonctions de protection contre les martres. Le voyant de contrôle clignote en rouge. Àpès l'arrêt du vehicule, les fonctions de protection contre les martres sont reactivées.

Les ultrasons ne peuvent pas etre percus par I'homme. Orientez-vous vers le voyant de contrôle pour vérifier le fonctionnement.

Attention

Les piles peuvent être déchargées après une longue période de non-utilisation.

6.5 Remplacer un fusible defectueux

Dévissez le boitier du porte-fusible dans le cable +. Remplacez le fusible défectueux par un neuf de la même valeur, F 200 mA 250V, fusible. Revissez le porte-fusible.

Figure 4: Remplacer le fusible

7. Entretien et nettoyage

Contrôlez régulierèment la fixation et les cables de raccordement. Sinon, l'appareil de défense contre les martres ne nécessite aucun entretien s'il est utilisé conformément à sa destination.

8. Remarques relatives à la protection de l'environnement

Ne jetez pas les apparêls électriques aux ordures! Les apparêils électriques et electroniques usages doivent être collectés séparément et être remis aux services de recyclage. Renseignez-vous quant aux possibités d'élimination d'appareils électriques et electroniques usages auprès de votre administration communale ou municipale.

EAL GmbH

42115 Wuppertal, Allemagne
