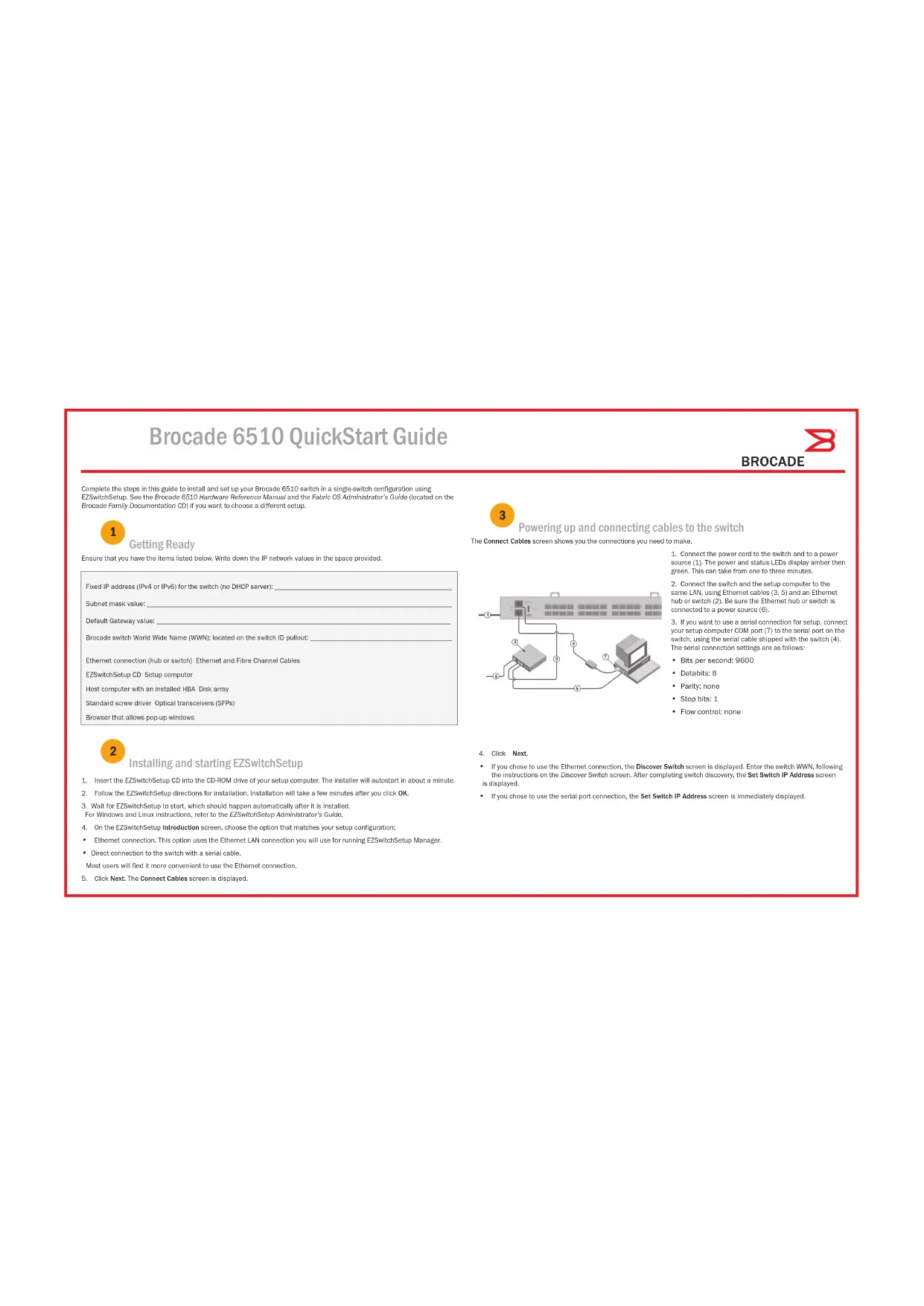

MODE D'EMPLOI Brocade 6510 DELL

Brocade

Compléez les étapes de ce guide pour installer et définir votre commutateur Brocade 6510 selon une configuration à un commutateur en utilisant EZSwitchSetup (Configuration aissée de commutateur). Voir le Manuel de référence du matériel Brocade 6510 et le Guide de l'administrateur du système d'exploitation de la matière (que vous trouverez sur le CD de documentation de la gamme de produits Brocade) si vous désirez choisir une autre configuration.

Préparation

Assurez vous que vous disposez des éléments répertoriés dans la liste ci dessous. Notez les valeurs de réseau IP dans l'espace prévu à cet effet.

Adresse IP fixe (IPv4 ou IPv6) du commutateur (pas de serveur DHCP) :

Valeur de masque de sous-réseau :

Valeur de passerelle par défaut:

Nom universel (WWN) du commutateur Brocade :

situé sur la languette d'identification du commutateur :

Connexion Ethernet (concentrateur ou commutateur) Câbles Ethernet et Fibre Channel

CD EZSwitchSetup Configuration de l'ordinateur

Ordinateur hôte et HBA déjà installé Matrice de disque

Tournevis standard Émetteurs-récepteurs optiques (SFP)

Navigateur qui permet l'affichage de fenêtres pop-up

Mise sous tension du commutateur et connexion des câbles

L'écran Connecter les câbles vous indique les connexions à établir.

1. Branchez le cordon d'alimentation au commutateur et à la source d'alimentation (1). Les voyants d'alimentation et d'état deviennent orange puis verts. Cela peut prendre une à trois minutes.
2. Branchez le commutateur et l'ordinateur de configuration au même réseau local à l'aide des câbles Ethernet (3, 5) et d'un commutateur ou concentrateur Ethernet (2). Assurez-vous que le commutateur ou le concentrateur Ethernet est branché à une source d'alimentation électrique (6).
3. Pour une configuration avec connexion série, connectez le port COM (7) de votre ordinateur de configuration au port série du commutateur en utilisant le câble série livré avec le commutateur (4). Les paramètres de connexion série sont les suivants:
4. Bits par seconde : 9600
5. Bits de données : 8
6. Parilé : aucune
7. Bits d'arrêt : 1
8. Contrôle du flux : aucun

Installation et démarrage EZSwitchSetup

1. Insérez le CD EZSwitchSetup dans le lecteur de CD-ROM de votre ordinateur de configuration. Le programme d'installation demarrera automatiquement dans environ une minute.
2. Suivez les instructions d'installation EZSwitchSetup. L'installation prendra quelques minutos après que vous aurez cliqué sur OK.
3. Attendez que EZSwitchSetup démarre, ce qui devrait se produire automatiquement une fois le programme installé. Pour consulter les instructions Windows et Linux, voir le Guide de l'administrateur EZSwitchSetup.
4. Sur l'écran de présentation de EZSwitchSetup, choisissez l'option qui correspond à votre configuration :
5. Connexion Ethernet. Cette option utilise la connexion Ethernet réseau local que vous utiliserez pour exécuter EZSwitchSetup Manager.
6. Connexion directe au commutateur avec câble série,

La plupart des utilisateurs préféreront se servir de la connexion Ethernet.

1. Cliquez sur Suivant, L'ocran Connect cables (Connector les câbles) s'affiche.
2. Cliquez sur Sulvant.
3. Si vous choisissez d'utiliser la connexion Ethernet, l'écran de découverte du commutateur s'affiche. Entrez le WWN du commutateur selon les instructions à l'écran Découverte du commutateur. Une fois la découverte du commutateur terminée, l'écran de Définition de l'Adresse IP du commutateur s'affiche.
4. Si vous choisissez d'utiliser la connexion port série, l'écran de Définition de l'adresse IP du commutateur s'affiche.

Définition de l'adresse IP du commutateur

1. Entrez les renseignements nécessaires sur l'écran Set Switch IP Address (Définir l'adresse IP du commutateur).
2. Si vous êtes invité à installer Active X ou une version de l'environnement Java Runtime, faites-le. Redémarrez l'ordinateur de configuration, si nécessaire.
3. Cliquez sur Suivant. L'écran de confirmation de l'adresse IP s'affiche.
4. Cliquez sur Sulvant pour confirmer les adresses.

Un écran Continue Configuration (Poursuivre la configuration) s'affiche.

1. Cliquez sur Continue with EZManager (Continuer en utilisant EZManager).

Définition du mot de passe du commutateur

1. Cliquez sur Sulvant sur l'écran de Bienvenue à la configuration du commutateur d'EZManager. L'écran Set Parameters (Configurer les paramètres) s'affiche.
2. Créez un nouveau mot de passe pour le compte administrateur sur l'écran Set Parameters.
3. Entrez un nouveau nom pour le commutateur (étape facultative).
4. Réglez la date et l'heure selon votre zone horaire (étape facultative).
5. Cliquez sur Suivant.

Configuration de zones et sélection de périphériques

1. Sélectionnez Typical Zoning (Zonage type) sur l'écran Select Zoning (Sélectionner le zonage), puis cliquez sur Suivant. Le zonage type est la configuration de zones par défaut.
2. Entrez le nombre et le type des périphériques que vous êtes en train de connecter au commutateur sur l'écran Device Selection (Sélection de périphériques). EZSwitchSetup utilise ces valeurs pour configurer automatiquement les ports sur votre commutateur.

Branchement des périphériques

L'écran Connect Devices (Connector des périphériques) affiche une représentation graphique du commutateur avec les connexions de périphérique selon les informations que vous avez entrés lors de la configuration des zones et la sélection de périphériques. L'écran affichera les connexions physiques comme manquantes tant que vous naurez pas connecté les périphériques spécifiés;

1. Installez les émetteurs-récepteurs SFP+ dans les ports Fibre Channel du commutateur pour faire correspondre les ports affichés à l'écran.

a. Les émetteurs-récepteurs SFP+ 16 Gb/s présentent une longue languette de préhension et aucune anse de verrouillage. Retirez toutes les fiches de protection des émetteurs-récepteurs SFP+ que vous allez utiliser et insérez chaque émetteur-récepteur SFP+ selon les instructions (à l'endroit dans la rangée de ports supérieure et à l'envers dans la rangée inférieure de ports). Utilisez la languette de préhension des émetteurs-récepteurs SFP+ 16 Gb/s pour pousser l'émetteur-récepteur dans son port. Si vous utilisez des émetteurs-récepteurs SFP+ à 16 Gb/s, vous voudrez peut-être connecter le câble au SFP+ d'abord et ensuite les insérer dans le port en bloc. Si vous utilisez des émetteurs-récepteurs SFP+ 8 Gb/s, fermez la anse de verrouillage. b. Répétez cette procédure pour les autres ports.

1. Établissez les connexions physiques à votre hôte et aux périphériques de stockage. Faites correspondre les connexions physiques affichées à l'écran Configure Ports and Connect Devices (Configurer les ports et connecter les périphériques).

a. Retirez les capuchons de protection en plastique des extrémités de câble Fibre Channel (s'il y a lieu) et disposez le connecteur de câble de façon à l'orienter correctement. b. Insérez le connecteur de câble dans le SFP+ jusqu'à ce qu'il soit bien installé et que le mécanisme de verrouillage s'enclenche. c. L'écran Configure Ports and Connect Devices indique les connexions manquantes, valides et non valides lorsque vous câblez le commutateur. Que jusqu'à 15 secondes pouvont s'écouler avant que la connexion s'affiche en tant que connexion valide. Vertriez que les voyants des connexions sont tous vorts, puis cliquez sur Suivant.

1. L'écran final affichera ce message : "Congratulations - you've successfully completed the setup!" (< Felicitations - vous avez réussi la configuration ! •). Si vous avez utilisé la connexion série pour la configuration, vous pouvez retirer le cable série.

Des options de configuration supplémentaires, telles que le zonage personnalisé, sont disponibles sur EZManager. Voir le Guide de l'administrateur EZSwitchSetup pour en savoir plus sur le zonage personnalisé et d'autres options de gestion et de configuration du commutateur.
