Type de produit	Capteur de couleurs (détecteur de couleurs)
Marque	IFM
Modèle	OD5008
Dimensions (L x H x P)	96 x 80 x 28 mm
Alimentation	24 V DC
Principe de détection	Réflexion directe ou réflex
Portée typique	12,5 mm (réflexion directe)
Nombre de sorties de commutation	1 ou 3 selon version
Temps de réponse	< 0,2 ms
Entrée de synchronisation (AT)	12 V < AT < U Vmax pour désactiver, ≤2 V pour activer
Entrée de programmation extérieure (ET)	Impulsion 0,5 ms pour programmer la couleur de référence
Réglage de tolérance de couleur	Commutateur rotatif de 1 (faible) à 5 (grande)
Indicateurs	LED de disponibilité, LED de fonction (Out/OK)
Apprentissage (Teach)	Bouton Teach pour mémoriser une couleur de référence
Matériau du boîtier	Non spécifié (plastique ou métal)
Indice de protection	Non spécifié (IP67 probable)
Raccordement	Connecteur M12x1, 5 broches (1 sortie) ou 8 broches (3 sorties)
Température de fonctionnement	Non spécifié (typ. -25 à 70 °C)
Montage	Sans contact, perpendiculaire ou incliné de 10-30° pour objets brillants
Entretien	Nettoyer la fenêtre optique avec un chiffon doux
Sécurité	Mettre hors tension avant tout raccordement

FOIRE AUX QUESTIONS - OD5008 IFM

Comment régler la tolérance de couleur sur le capteur OD5008 ?

Utilisez le commutateur rotatif situé sur le dessus du capteur. Les positions 1 à 5 correspondent à une tolérance croissante : 1 pour détecter des nuances fines, 5 pour des groupes de couleurs. Le réglage doit être effectué avant la programmation.

Comment programmer une couleur de référence ?

Placez le commutateur sélecteur sur la voie souhaitée (Out1, Out2, Out3). Dirigez le capteur vers l'objet de référence, puis appuyez brièvement sur le bouton Teach. Un spot lumineux rouge apparaît puis disparaît. Si la LED Out/OK s'allume, la programmation est réussie. Si elle clignote, l'intensité est trop forte : inclinez le capteur de 10 à 30° et répétez.

Que faire si la LED de fonction clignote après l'apprentissage ?

Un clignotement indique que l'intensité lumineuse reçue est trop élevée. Pour y remédier, inclinez le capteur de 10 à 30° par rapport à l'objet, ou éloignez le capteur de l'objet/réflecteur. Si vous utilisez un réflecteur, essayez un modèle plus petit.

Quelle est la portée maximale du capteur OD5008 ?

La portée typique en mode réflexion directe est de 12,5 mm. Pour des objets transparents, utilisez un réflecteur adapté. La portée peut varier selon la couleur et la réflectivité de l'objet.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils selon le schéma de câblage : L+ (alimentation), L- (masse), Out (sortie), AT (entrée de synchronisation), ET (entrée de programmation). Utilisez un connecteur M12x1 adapté.

Peut-on détecter des objets transparents avec ce capteur ?

Oui, en utilisant un réflecteur approprié. Montez le réflecteur en face du capteur de sorte que le faisceau lumineux frappe son centre. Cette configuration améliore la détection des surfaces transparentes.

À quoi sert l'entrée AT (synchronisation) ?

L'entrée AT permet de désactiver le capteur via un signal externe. Appliquez une tension de 12 V à U Vmax pour désactiver, ou ≤2 V (ou laissez non câblé) pour activer le capteur. Utile pour synchroniser avec d'autres équipements.

Comment modifier la tolérance après avoir programmé une couleur ?

Vous devez d'abord reprogrammer la couleur après avoir changé la tolérance. Tournez le commutateur rotatif sur le nouveau réglage, puis répétez l'opération Teach pour chaque sortie concernée.

Quelle est la fonction du commutateur sélecteur de programmation ?

Ce commutateur permet de choisir la voie de couleur à programmer (Out1, Out2, Out3). Pour les capteurs à une seule sortie, utilisez la position Out1. En position Run ou Run Delay, le capteur est en fonctionnement normal avec ou sans temporisation de 20 ms.

Comment monter le capteur pour des objets brillants ?

Pour éviter les reflets, inclinez le capteur de 10 à 30° par rapport à la surface de l'objet. Cela réduit l'intensité lumineuse renvoyée et améliore la fiabilité de détection.

MODE D'EMPLOI OD5008 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Farbsensor Colour sensor Détecteur de couleurs

ODC

Fonctionnement et caractéristiques

Le détecteur de couleurs détecte sans contact des objets et des matériaux colorés en mode réflexion directe ou réflex.

Montage

Montez le détecteur de couleurs de façon à ce que l'objet à détecter fasse le moins possible de mouvements latéraux et verticaux. Vérifiez la portée indiquée.

Des objets transparents peuvent être mieux détectés à l'aide d'un réflecteur approprié. Montez le réflecteur en face du détecteur de couleurs de façon à ce que le faisceau bute sur le centre du réflecteur.

En cas d'objets en mouvement le sens de mouvement doit être transversal par rapport au détecteur afin de réaliser une reproductibilité optimale (cela ne s'applique qu'aux détecteurs d'une portée de 12,5 mm).

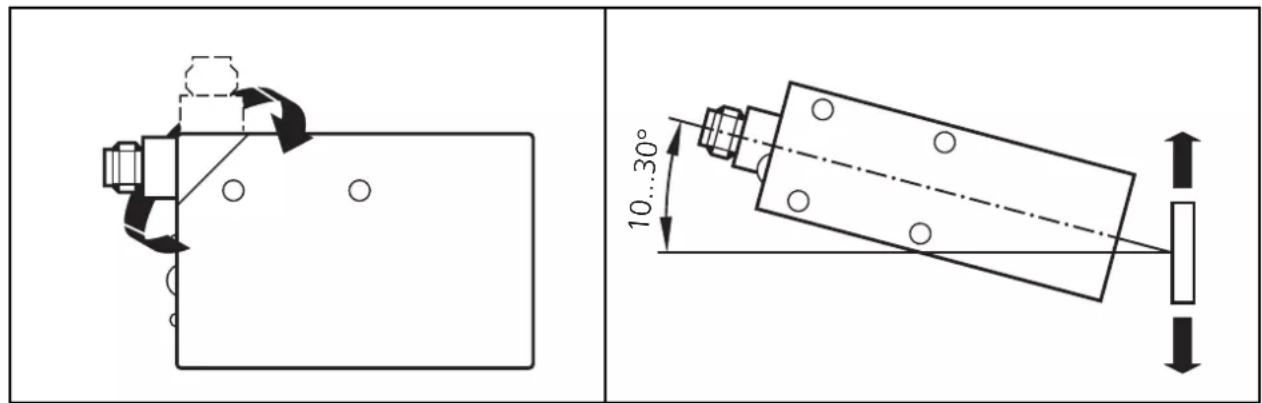

En cas d'objets brillants montez le détecteur avec un angle d'inclination de 10... 30° par rapport à l'objet (voir schéma).

Raccordement électrique

Mettez l'installation hors tension avant de raccorder le détecteur selon les indications de l'étiquette.

L'entrée AT (entrée de synchronisation) peut être utilisée pour déclencher le détecteur via un signal de tension externe.

Détecteur désactivé: 12 V < AT < U Vmax

Détecteur activé: AT ≤2 V ou non câblé

Temps de réponse: < 0,2 ms

L'entrée ET (entrée de programmation extérieure) peut être utilisée pour programmer la couleur de référence pour la sortie Out1 via un signal de tension externe.

Mode RUN: ET ≤2 V ou non câblé

Durée d'impulsion: 0,5ms

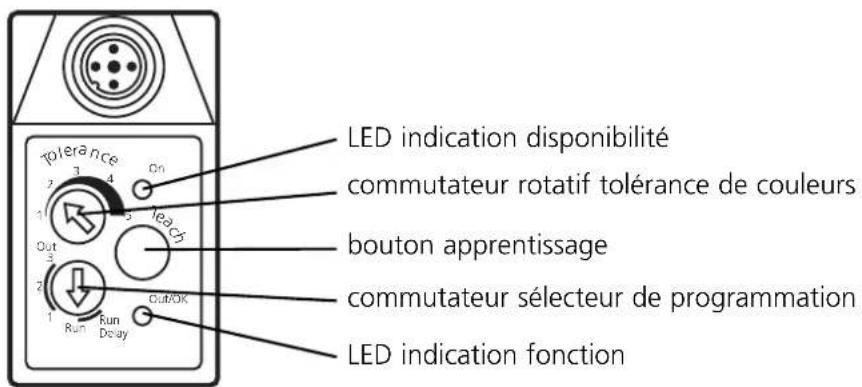

Contrôles et indications

Réglage et programmation

1

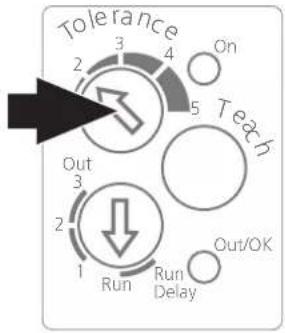

Positionnez le commutateur rotatif pour la tolérance de couleurs (Tolerance) sur la résolution de la couleur souhaitée.1 = faible portée de tolérancepour détecter de faibles nuances de couleur3 = réglage de base5 = grande portée de tolérancepour détecter des familles ou des groupes de couleurs

2

Positionnez le commutateur sélecteur de programmation sur la voie de couleur à régler (sortie de commutation Out1, Out2 ou Out3).Pour les appareils avec une seule sortie de commutation positionnez le commutateur sélecteur de programmation sur Out1.

34

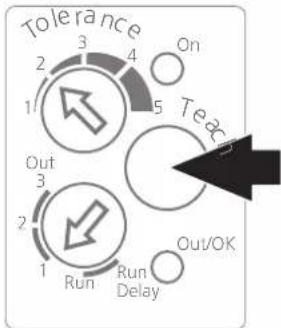

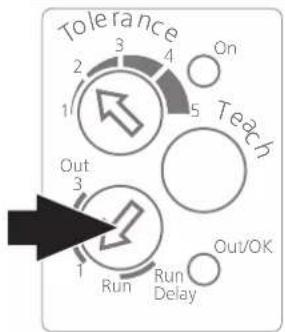

Appuyez sur le bouton Teach.Un spot lumineux rouge apparaît sur l'objet.Relâchez le bouton Teach, le spot lumineux disparaît.Après l'opération apprentissage réussie l'indication fonction (Out/OK) est allumée. Si elle clignote, l'intensité est trop grande. Inclinez le détecteur de 10 ... 30° et répétez l'opération apprentissage.Si l'indication fonction n'est pas allumée, l'intensité est trop faible. Sélectionnez un repère plus clair.Uniquement en mode réflexSi l'indication fonction clignote, agrandissez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus petit.Si l'indication fonction n'est pas allumée, réduisez la distance détecteur/objet ou détecteur/réflecteur ou utilisez un réflecteur plus grand.

5

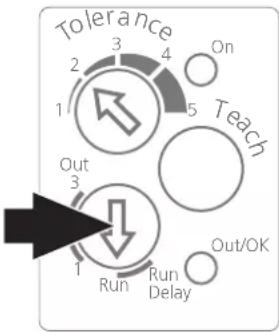

Positionnez le commutateur sélecteur de programmation sur Run ou Run Delay (temporisation au déclenchement 20 ms).Pour les détecteurs avec plusieurs sorties de commutation répétez la programmation pour les autres sorties de commutation.La tolérance de couleurs peut être déterminée individuellement pour chaque sortie de commutation.Le détecteur est disponible.Si la sortie de commutation est activée, l'indication fonction (Out/OK) est allumée.Si le réglage de la tolérance doit être changé ultérieurement, la programmation doit être refaite après changement du réglage de la tolérance.

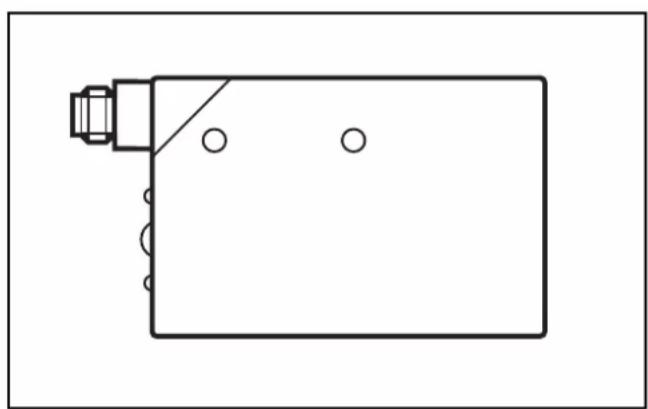

Abmessungen • Scale drawing • Schéma d'encombrement

Anschluß • connection • raccordement

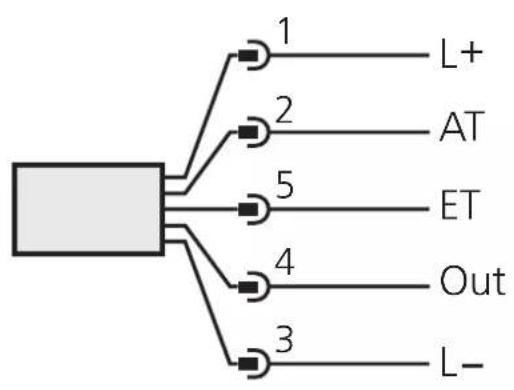

Sensor mit einem Schaltausgang Sensor with one switching output Détecteur avec une sortie de commutation

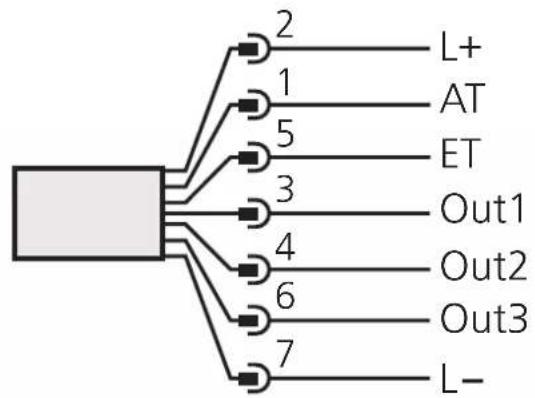

Sensor mit drei Schaltausgängen Sensor with three switching outputs Détecteur avec trois sorties de commutation
