BEDIENUNGSANLEITUNG OD5008 IFM

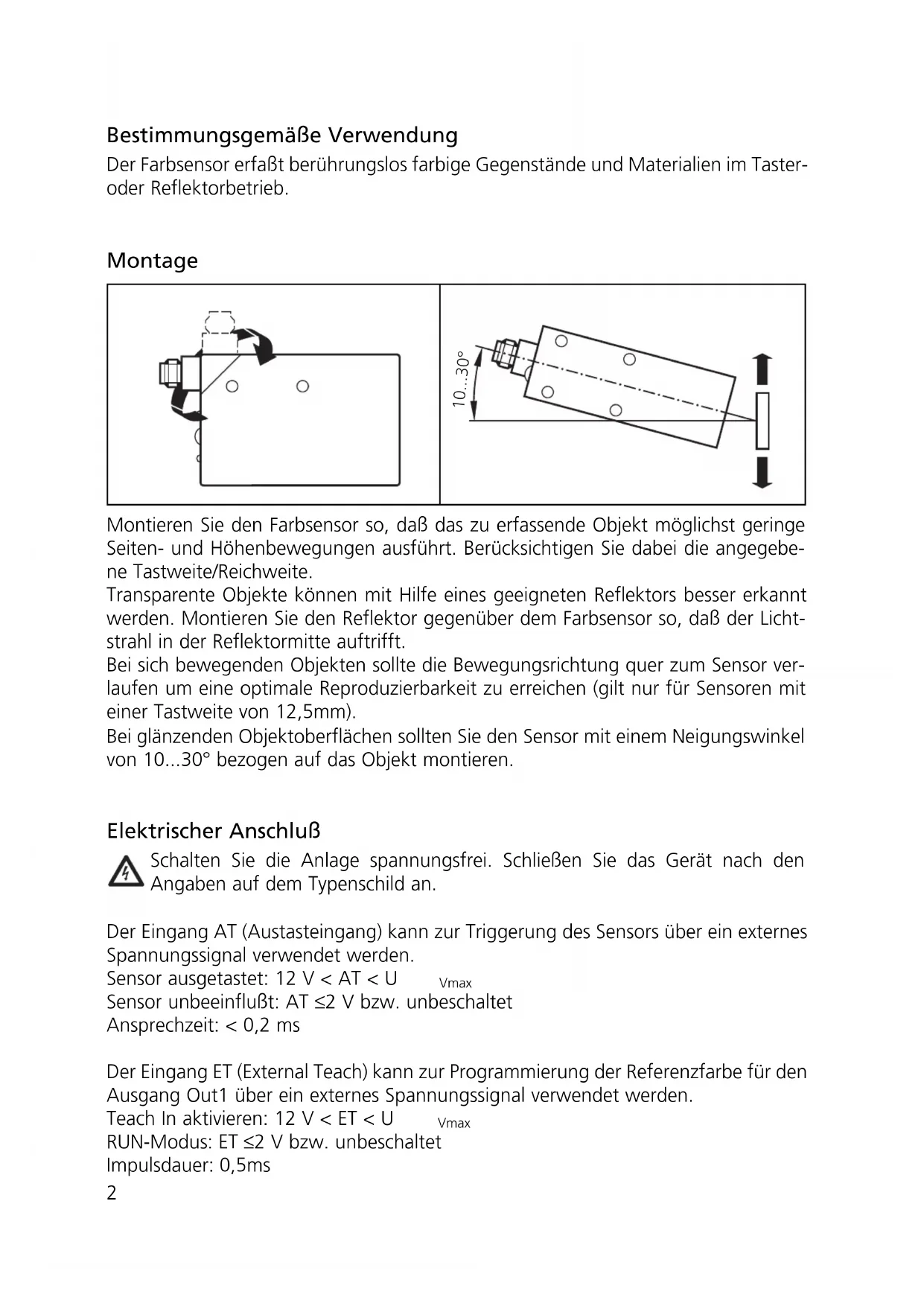

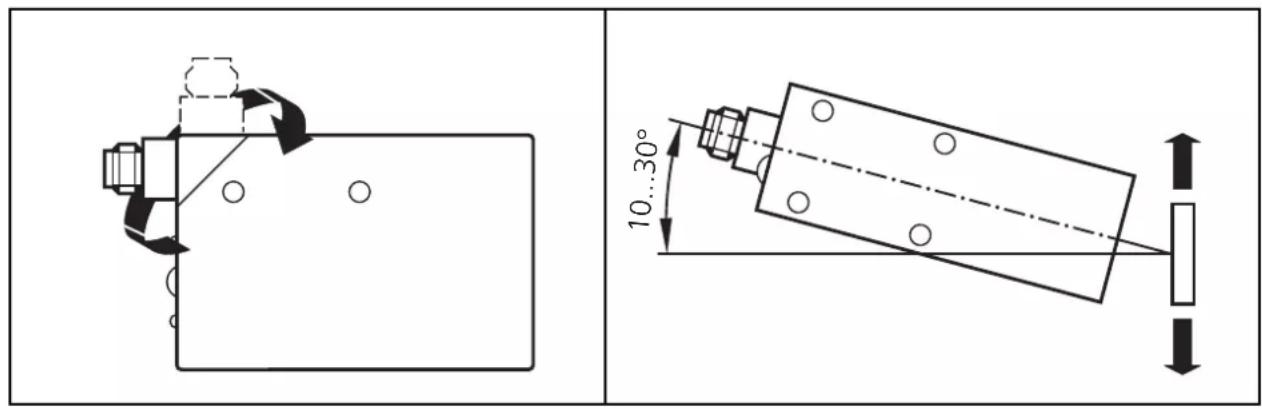

Sachnr. 5306389 - 701235/03 09/2005Bestimmungsgemäße Verwendung Der Farbsensor erfaßt berührungslos farbige Gegenstände und Materialien im Taster- oder Reflektorbetrieb. Montage Montieren Sie den Farbsensor so, daß das zu erfassende Objekt möglichst geringe Seiten- und Höhenbewegungen ausführt. Berücksichtigen Sie dabei die angegebe- ne Tastweite/Reichweite. Transparente Objekte können mit Hilfe eines geeigneten Reflektors besser erkannt werden. Montieren Sie den Reflektor gegenüber dem Farbsensor so, daß der Licht- strahl in der Reflektormitte auftrifft. Bei sich bewegenden Objekten sollte die Bewegungsrichtung quer zum Sensor ver- laufen um eine optimale Reproduzierbarkeit zu erreichen (gilt nur für Sensoren mit einer Tastweite von 12,5mm). Bei glänzenden Objektoberflächen sollten Sie den Sensor mit einem Neigungswinkel von 10...30° bezogen auf das Objekt montieren. Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an. Der Eingang AT (Austasteingang) kann zur Triggerung des Sensors über ein externes Spannungssignal verwendet werden. Sensor ausgetastet: 12 V < AT < U Vmax Sensor unbeeinflußt: AT ≤ 2 V bzw. unbeschaltet Ansprechzeit: < 0,2 ms Der Eingang ET (External Teach) kann zur Programmierung der Referenzfarbe für den Ausgang Out1 über ein externes Spannungssignal verwendet werden. Teach In aktivieren: 12 V < ET < U Vmax RUN-Modus: ET ≤ 2 V bzw. unbeschaltet Impulsdauer: 0,5ms

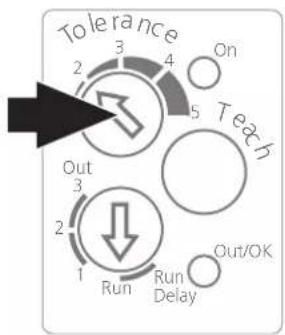

10...30°Bedien- und Anzeigeelemente Einstell- und Programmierhinweise Stellen Sie den Drehschalter Farbtoleranz (Tolerance) auf die gewünschte Farbauflö- sung. 1= geringer Toleranzbereich zur Erkennung auch geringer Farb- nuancen 3= Grundeinstellung 5= großer Toleranzbereich zur Erkennung von Farbfamilien bzw. Farbgruppen

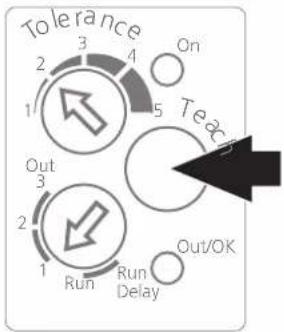

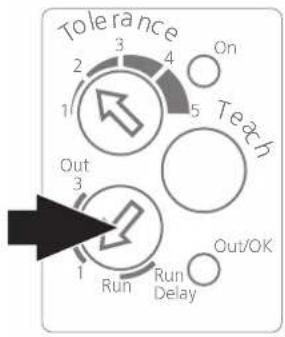

Stellen Sie den Programmwahlschalter auf den zu justierenden Farbkanal (Schaltaus- gang Out1, Out2 oder Out3). Bei Geräten mit nur einem Schaltausgang stellen Sie den Programmwahlschalter auf Out1. Drücken Sie die Teach Taste. Ein roter Lichtfleck erscheint auf dem Objekt. Lassen sie die Teach-Taste los, der Lichtfleck erlischt.

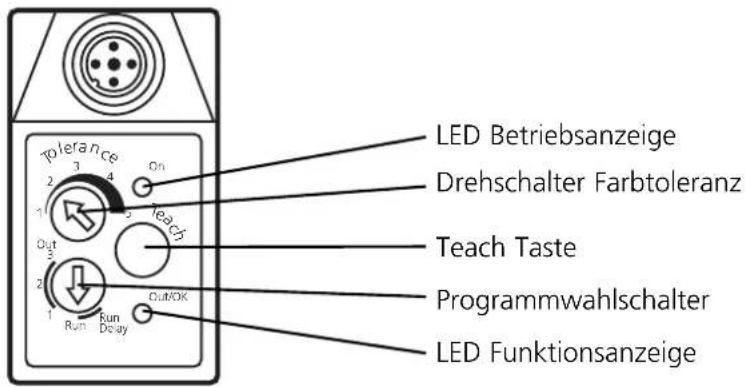

LED Betriebsanzeige LED Funktionsanzeige Programmwahlschalter Teach Taste Drehschalter Farbtoleranz

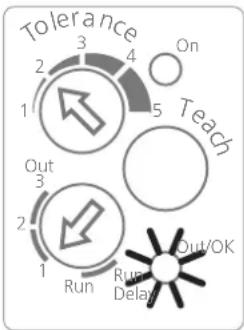

Out Run Delay Run Nach erfolgreichem Teach-In-Vorgang leuchtet die Funktionsanzeige (Out/OK). Blinkt sie, ist die Intensität zu hoch. Nei- gen Sie dann den Sensor um 10...30° und wiederholen Sie den Teach-In-Vorgang. Leuchtet die Funktionsanzeige nicht, ist die Intensität zu gering. Wählen Sie eine hellere Marke. Nur bei Reflektorbetrieb: Blinkt die Funktionsanzeige, vergrößern Sie den Abstand Sensor/Objekt bzw. Sen- sor/Reflektor oder verwenden Sie einen kleineren Reflektor. Leuchtet die Funktionsanzeige nicht, ver- ringern Sie den Abstand Sensor/Objekt bzw. Sensor/Reflektor oder verwenden Sie einen größeren Reflektor. Stellen Sie den Programmwahlschalter auf Stellung Run bzw. Run Delay (20ms Abfallverzögerung). Bei Sensoren mit mehreren Schaltausgän- gen wiederholen Sie die Programmierung entsprechend für die anderen Schaltaus- gänge. Die Farbtoleranz läßt sich dabei für jeden Schaltausgang einzeln festlegen. Der Sensor ist betriebsbereit. Bei aktiviertem Schaltausgang leuchtet die Funktionsanzeige (Out/OK). Soll die Toleranzeinstellung nachträglich verändert werden, so muß die Program- mierung mit geänderter Toleranzeinstel- lung erneut durchgeführt werden.
