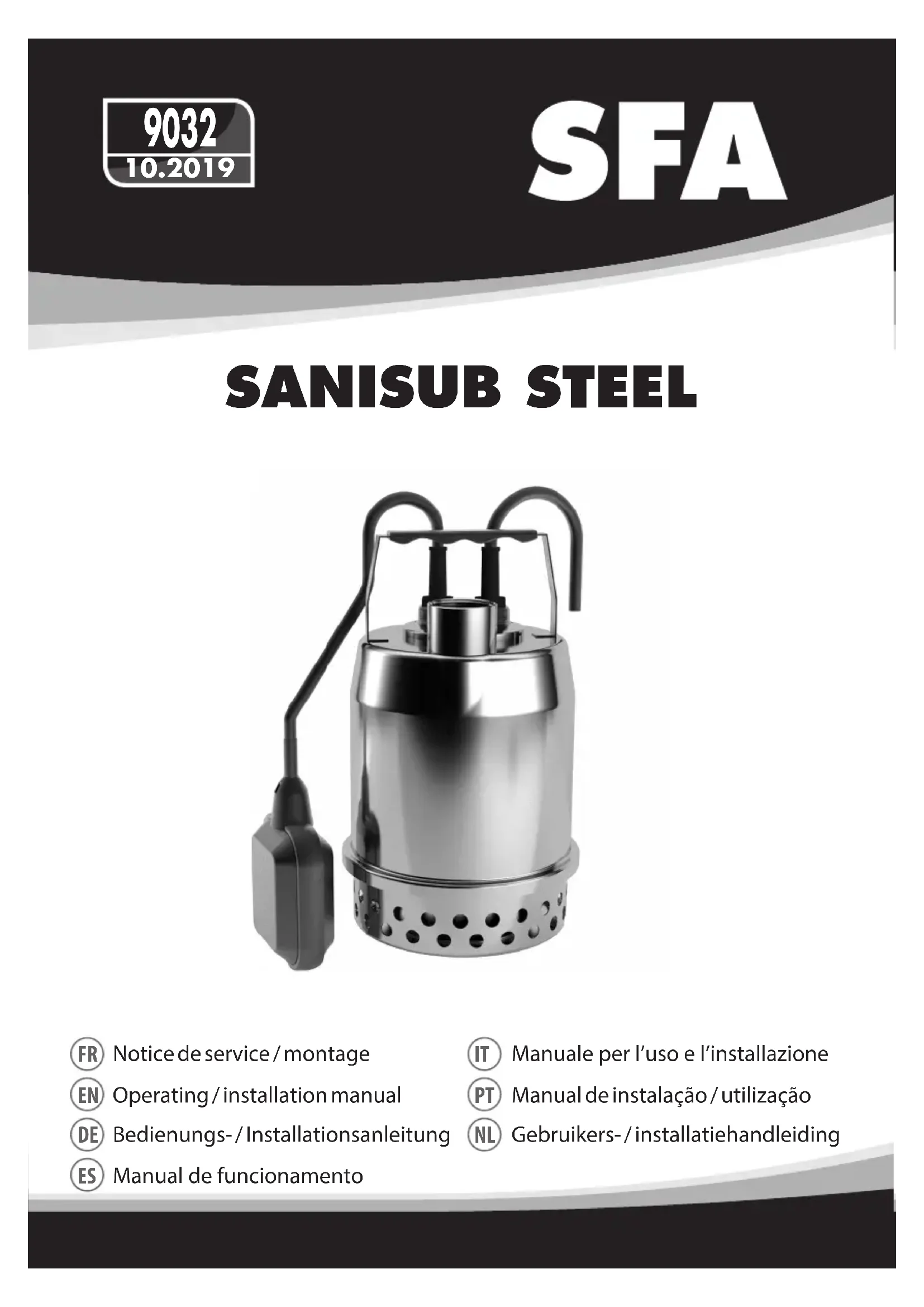

Sanisub Steel - Pompe Sanibroyeur - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe submersible pour eaux légèrement contaminées
Marque	Sanibroyeur
Modèle	Sanisub Steel
Dimensions (diamètre x hauteur)	170 mm x 276 mm
Poids (câble inclus)	4,5 kg
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	450 W
Courant nominal	2,0 A
Débit maximum	9,0 m³/h
Hauteur de refoulement maximum	8,0 m
Taille maximale des particules	10 mm
Température maximale du fluide	35 °C en continu / 75 °C en court terme
Raccord de refoulement	∅ 32 mm
Longueur du câble d'alimentation	10 m
Longueur du câble flotteur	500 mm
Matériaux	Corps acier inox, turbine PP chargée fibre de verre, arbre acier inox
Protection électrique requise	Disjoncteur différentiel 30 mA, mise à la terre (classe I)
Interrupteur à flotteur	Oui, réglable
Clapet anti-retour fourni	Oui
Applications	Pompage d'eau légèrement contaminée (pas de pierres, pas d'eaux fécales)
Entretien	Nettoyage du tamis d'entrée, vérification périodique
Garantie	2 ans

FOIRE AUX QUESTIONS - Sanisub Steel Sanibroyeur

Quelle est la taille maximale des particules que la Sanisub Steel peut pomper ?

La taille maximale des particules est de 10 mm. Les particules plus grosses ou les pierres peuvent obstruer la pompe.

Puis-je utiliser cette pompe pour des eaux usées fécales ?

Non, la Sanisub Steel n'est pas homologuée pour le pompage des eaux usées fécales. Elle convient uniquement aux eaux légèrement contaminées sans matières fécales.

Comment installer le clapet anti-retour fourni ?

Tenez le clapet par l'opercule et placez-le, opercule vers le haut, dans le raccord de refoulement. Cela empêche le reflux après arrêt de la pompe.

Que faire si la pompe ne démarre pas ?

Vérifiez la tension secteur, les connexions, l'état du câble d'alimentation, le flotteur (coincé ?) et le disjoncteur moteur. Si nécessaire, contactez le service après-vente.

Comment nettoyer le tamis d'entrée ?

Débranchez la pompe, retournez-la, déposez les vis, nettoyez le tamis, puis remontez en ordre inverse. Un tamis obstrué réduit le débit.

Quelle est la température maximale de l'eau pompée ?

La température maximale du fluide est de 35 °C en continu et de 75 °C sur court terme. Au-delà, la protection thermique peut s'activer.

Quelle protection électrique est nécessaire ?

L'alimentation doit être reliée à la terre (classe I) et protégée par un disjoncteur différentiel haute sensibilité (30 mA) conformément à la norme NFC 15-100.

La pompe peut-elle fonctionner sans surveillance ?

Même en mode automatique, il est déconseillé de laisser la pompe fonctionner sans surveillance prolongée. Vérifiez régulièrement son fonctionnement.

Comment purger l'air de la pompe ?

Si le débit est faible ou que la pompe est bloquée par une bulle d'air, inclinez la pompe pour chasser l'air. Assurez-vous que la conduite de refoulement a un diamètre minimum de 25 mm.

Quelle est la garantie de la Sanisub Steel ?

La garantie est de 2 ans à compter de la date d'achat, sous réserve d'une installation et d'une utilisation conformes à la notice.

MODE D'EMPLOI Sanisub Steel Sanibroyeur

ATTENTION, cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toutes sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

RACCORDEMENT ELECTRIQUE : Le circuit d'alimentation de l'appareil doit être relié à la terre (classe I) et protégé par un disjoncteur différentiel haute sensibilité (30mA). Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Débrancher avant toute intervention.

L'installation et le fonctionnement de votre pompe doivent respecter les réglementations locales et la norme NFC 15-100.

2. APPLICATIONS

SANISUB STEEL convient au pompage d'eau légèrement contaminée par des solides en suspension (pas de pierres), provenant d'installations domestiques ou commerciales.

La taille des particules en suspension ne doit pas dépasser la taille maximale de 10mm.

La pompe ne doit pas être utilisée pour pomper des eaux usées contenant des substances qui attaquent ou endommagent les matériaux de la pompe. La pompe n'est pas homologuée pour le pompage des eaux usées fécales.

3. PIECES Fournies

Voir figure 2.

1. DONNÉES TECHNIQUES

Puissance absorbée P1 450	W
Tension 230 V
Fréquence 50 Hz
Courant nominal absorbé 2,0 A
Vitesse de rotation 2800 tr. min ^-1
Débit de refoulement maximum Q_max	9,0 m ^3 /h
Hauteur de refoulement maximale H_max	8,0 m
Température maximale du fluide	35 °C en continu75°C sur temps court
Raccord de refoulement ∅	32 mm
Diamètre 170 mm
Hauteur totale 276 mm
Câble d'alimentation 10 m
Poids, câbles inclus 4,5 kg
Taille maximale des particules	10 mm
Interrupteur à flotteur oui
Longueur du câble flotteur	500 mm

Matériaux

Turbine	PP0 chargé 20% fibre de verre
Joint moteur	Garniture mécanique
Joint pompe	Garniture mécanique
Carter moteur	Acier inox
Arbre moteur	Acier inox
Corps de pompe	Acier inox

Cet appareil répond aux directives et normes Européennes sur la sécurité électrique et la compatibilité électromagnétique.

5. UTILISATION

Avant la mise en service, vérifiez que la pompe ne présente pas d'éventuels dommages externes afin d'éviter tout accident avec un courant électrique.

Si la pompe est utilisée dans une fosse ou un puits, ses dimensions doivent permettre à l'interrupteur à flotteur de se déplacer librement. Si le niveau d'eau monte et que le flotteur nage vers le haut, la pompe se met en marche et pompe l'eau vers le bas jusqu'à ce que le niveau d'eau soit si bas que le flotteur coupe à nouveau la pompe.

Les hauteurs nécessaires au flotteur pour démarrer et éteindre la pompe peuvent être modifiées en déplaçant le câble du flotteur dans son œillet de fixation.

Le tamis d'entrée ne doit pas être obstrué par des boues et/ou des fluides fibreux.

Même un appareil à fonctionnement automatique, comme une pompe submersible, ne doit pas fonctionner pendant une longue durée sans surveillance.

Clapet anti-retour : Le clapet anti-retour Ⓑ fourni peut être installé pour empêcher le liquide de refouler du tuyau ou de la tuyauterie après que la pompe a été arrêtée.

• tenir le clapet par l'opercule,
• placer le clapet, opercule vers le haut, dans le raccord de refoulement.

6. MAINTENANCE

Débrancher avant toute intervention.

L'entretien consiste en une vérification et un nettoyage du tamis :

• Retourner la pompe
• Déposer les vis
• Nettoyer le tamis
• Remonter le tamis en suivant le procédé inverse.
• INCIDENTS : CAUSES, RESOLUTIONS

Anomalie Cause Remèdes
1. Le moteur ne tourne pas	- Tension secteur manquante/incorrecte- Connexion défectueuse- Câble d'alimentation défectueux- Roue bloquée- Disjoncteur moteur activé (surchauffe, blocage, défaut de tension ou autre défaut)- Flotteur coincé- Moteur ou flotteur défectueux	- Vérifier la source d'alimentation- Corriger la connexion- Remplacement (Servie Après Vente)- Nettoyer- Vérifier, informer le SAV- Modifier la position de la pompe- Remplacement (SAV)
2. Le moteur tourne, mais ne pompe pas	- Roue bouchée ou usée- Conduite de refoulement bouchée/tuyau plié- Tamis bouché- Évent(s) bouché(s)	- Nettoyer/Remplacer- Nettoyer/Enlever les plis- Nettoyer- Nettoyer
3. Le débit est faible	- Pompe incorrectement purgée (bulle d'air dans le boîtier)- Conduite de refoulement trop petite	- Chasser l'air en inclinant la pompe- Diamètre min de 25 mm
4. La pompe s'arrête trop vite	- Eau trop sale- Pompe bloquée- Protection thermique enclenchée	- Débrancher et nettoyer- Débrancher et nettoyer- Vérifier la T° de l'eau (voir 4. Données techniques)

8. GARANTIE

SANISUB STEEL est garanti 2 ans à compter de sa date d'achat sous réserve d'une installation et d'une utilisation conformes à la présente notice.
