DHL 2560180 - Pompe Pedrollo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Circulateur (pompe de circulation)
Marque	Pedrollo
Modèle	DHL 2560180 (également DHL 25-60/130 et /180)
Utilisation prévue	Circulation d'eau dans les systèmes de chauffage domestique
Raccordement hydraulique	G 1½" (filetage mâle)
Hauteur d'installation (modèle 130)	130 mm
Hauteur d'installation (modèle 180)	180 mm
Température minimale de l'eau	0 °C
Température maximale de l'eau	95 °C (jusqu'à 40 °C ambiant)
Pression maximale de service	10 bar
Couple de serrage maximal des raccords	125 Nm
Indice d'efficacité énergétique (IEE)	≤ 0,20 (circulateur très efficace)
Alimentation électrique	230 V ~ 50 Hz
Protection thermique	Intégrée (arrêt automatique en cas de surchauffe)
Indice de protection	IP44 (protection contre les projections d'eau)
Matériau du corps	Fonte ou acier inoxydable
Poids approximatif	2,5 kg
Entretien	Vérification périodique des joints et du condensateur
Nettoyage	Nettoyer l'extérieur avec un chiffon humide ; ne pas immerger
Pièces de rechange	Joints, condensateur, roue, arbre moteur
Sécurité	Ne pas utiliser si l'emballage ou l'appareil est endommagé ; installation par un professionnel
Informations générales	Notice de 44 pages disponible en téléchargement PDF

FOIRE AUX QUESTIONS - DHL 2560180 Pedrollo

Comment installer correctement la pompe Pedrollo DHL 2560180 ?

L'installation doit être réalisée par une personne autorisée. Respectez le sens de circulation de l'eau indiqué par la flèche sur le corps de la pompe. Utilisez des raccords adaptés (G 1½") et serrez au couple maximal de 125 Nm.

Quelles sont les températures de fonctionnement autorisées ?

La température minimale de l'eau est de 0 °C et la maximale de 95 °C, mais au-dessus de 40 °C ambiants, la température de l'eau doit être réduite (voir le tableau dans la notice).

Comment purger l'air de la pompe ?

Utilisez la vis de purge située sur le dessus du moteur. Tournez-la légèrement pour libérer l'air jusqu'à ce que de l'eau sorte, puis resserrez-la. Effectuez cette opération pompe arrêtée et hors tension.

Que signifie l'indice IEE ≤ 0,20 ?

C'est l'indice d'efficacité énergétique du circulateur. Plus il est bas, plus la pompe est économe en énergie. Un IEE inférieur ou égal à 0,20 correspond à un produit très performant.

Comment entretenir la pompe DHL 2560180 ?

Vérifiez périodiquement l'état des joints et du condensateur. Nettoyez l'extérieur avec un chiffon humide. Faites appel à un professionnel pour toute maintenance interne.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique, le disjoncteur et le condensateur. Si le moteur est bloqué, utilisez la vis de déblocage sur l'arrière du moteur (tournez avec un tournevis). Si le problème persiste, contactez le service technique.

La pompe fait du bruit, que faire ?

Un bruit anormal peut être dû à la présence d'air dans le circuit. Purgez la pompe. Si le bruit persiste, vérifiez que la pompe est correctement dimensionnée et que le débit n'est pas trop élevé.

Quelles sont les pièces de rechange disponibles ?

Vous pouvez commander des joints, un condensateur, une roue ou un arbre moteur auprès de votre revendeur Pedrollo. Utilisez uniquement des pièces d'origine.

Puis utiliser la pompe pour de l'eau potable ?

Non, cette pompe est conçue pour les circuits de chauffage fermés. Pour l'eau sanitaire, utilisez une pompe adaptée. Vérifiez les spécifications dans la notice.

Où télécharger la notice complète ?

La notice PDF de 44 pages est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et en fournissant votre email.

MODE D'EMPLOI DHL 2560180 Pedrollo

FR L'installation, la maintenance ou la réparation des circulateurs doit être effectuée par des personnes autorisées et l'usage d'accessoires et de pièces de rechange non originaux n'est pas permis. Des utilisations des pompes DHL 25-60, différentes de celles indiquées dans les instructions sont interdites et considérées comme utilisations abusives si elles n'ont pas été convenues au préalable avec PEDROLLO S. p. A.

ATTENTION: Si l'emballage et/ou le circulateur sont visiblement endommagés, le circulateur ne doit absolument pas être utilisé.

(°C) MIN (°C) MAX (°C)

0 2 95
10 10 95
20 20 95
30 30 95
35 35 90
40 40 70

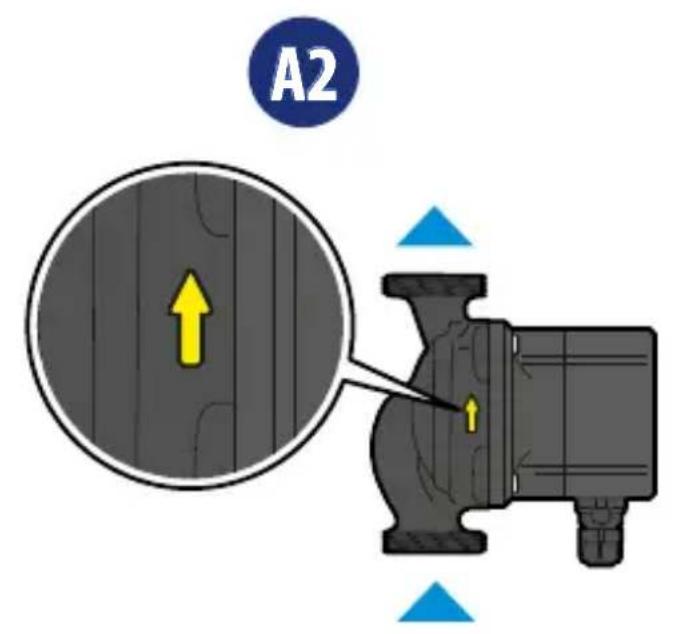

A2

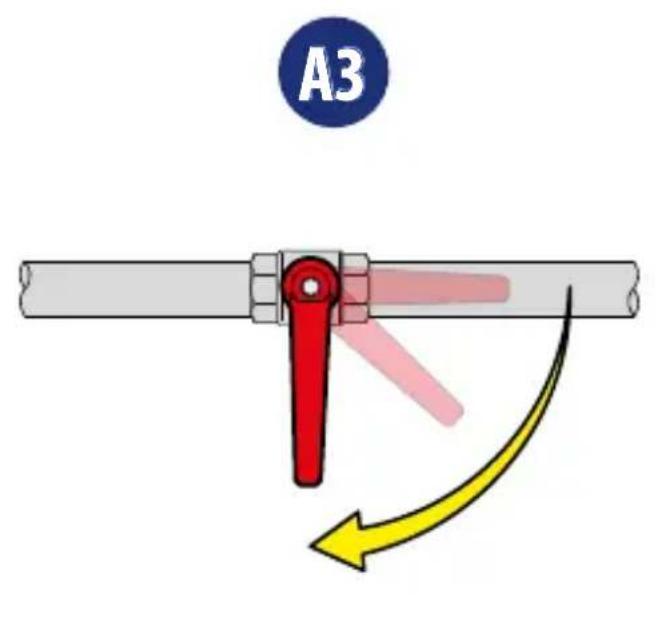

A3

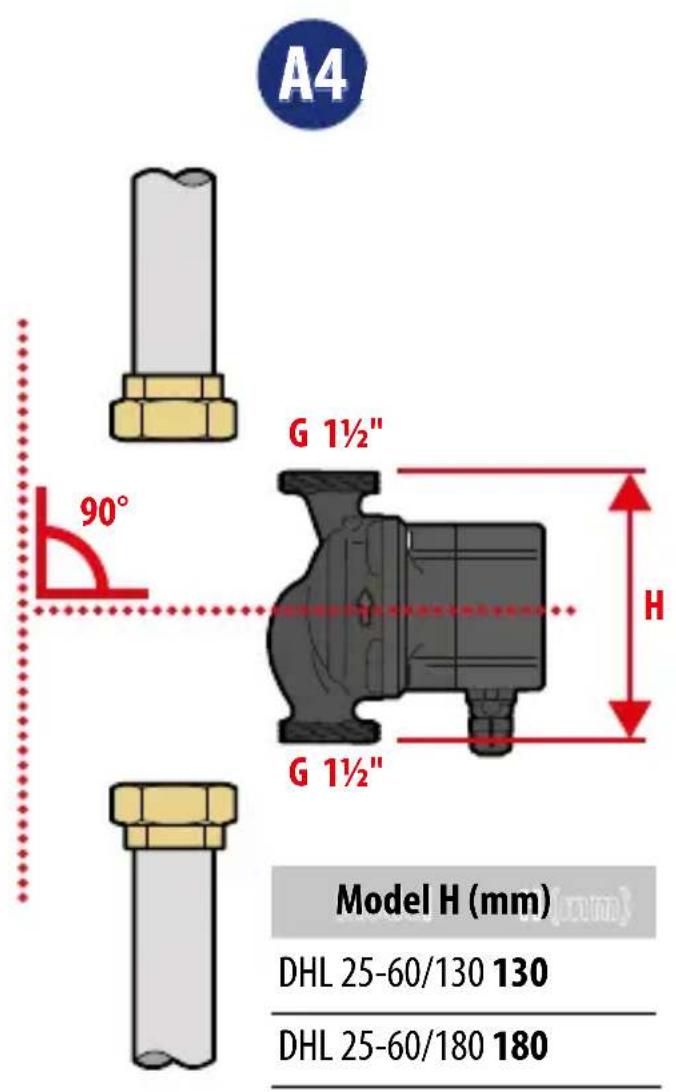

A4 G 1½" 90° H G 1½" Model H (mm) DHL 25-60/130 130 DHL 25-60/180 180

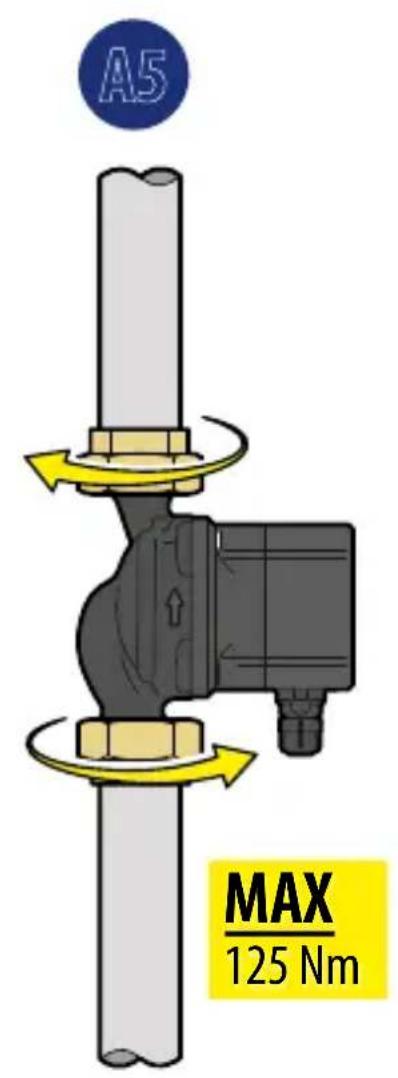

A5 MAX 125 Nm

Le circulateur est en état de blocage mais il est encore sous tension

Vorsicht!

FR Le critère de référence pour les circulateurs les plus efficaces est IEE ≤0,20

Nous PEDROLLO S. p. A. nous déclarons sous notre responsabilité exclusive que les produits DHL auxquels cette déclaration se réfère sont conformes aux Directives du Conseil concernant le rapprochement des législations des états membres CE relatives à: (voir page 41)
