Caractéristiques	Détails
Type d'ampli	Ampli guitare à modélisation
Puissance	50 Watts
Haut-parleur	12 pouces
Canaux	2 canaux (clean et overdrive)
Modèles d'amplis	Plusieurs modèles intégrés pour une variété de sons
Effets intégrés	Reverb, delay, chorus, etc.
Entrées	Entrée instrument, entrée auxiliaire
Sorties	Sortie casque, sortie ligne
Utilisation	Idéal pour les répétitions, les concerts et l'enregistrement
Maintenance	Nettoyage régulier et vérification des connexions
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Poids léger, design compact, facile à transporter

FOIRE AUX QUESTIONS - VX50 BA VOX

Comment puis-je régler le volume de l'ampli VOX VX50 BA ?

Utilisez le bouton de volume situé sur le panneau avant de l'ampli pour ajuster le niveau sonore à votre convenance.

Pourquoi mon ampli ne s'allume-t-il pas ?

Vérifiez que l'ampli est correctement branché à une prise fonctionnelle et que le câble d'alimentation est en bon état.

Comment puis-je connecter ma guitare à l'ampli ?

Utilisez un câble jack 6,35 mm pour relier la sortie de votre guitare à l'entrée de l'ampli.

Quels types d'effets sont disponibles sur le VOX VX50 BA ?

Le VOX VX50 BA propose plusieurs effets intégrés, tels que la réverbération, le delay et la modulation. Vous pouvez les ajuster via les contrôles dédiés sur le panneau.

Comment puis-je régler les tonalités de mon ampli ?

Utilisez les boutons de tonalité (basses, médiums, aigus) situés sur le panneau avant pour ajuster le son selon vos préférences.

Mon ampli produit un bruit de fond. Que faire ?

Vérifiez tous les câbles et connexions pour vous assurer qu'ils sont bien en place. Éloignez l'ampli des sources d'interférences électromagnétiques.

Comment réinitialiser les paramètres de l'ampli ?

Pour réinitialiser les paramètres, éteignez l'ampli, puis maintenez enfoncé le bouton de mode tout en le rallumant.

Puis-je utiliser des haut-parleurs externes avec le VOX VX50 BA ?

Oui, vous pouvez connecter des haut-parleurs externes via la sortie appropriée, mais assurez-vous que les impédances correspondent.

Comment mettre à jour le firmware de mon ampli ?

Visitez le site officiel de VOX pour télécharger le dernier firmware et suivez les instructions fournies pour la mise à jour.

Y a-t-il une garantie pour le VOX VX50 BA ?

Oui, le VOX VX50 BA est généralement couvert par une garantie limitée qui varie selon le pays d'achat. Consultez votre revendeur pour plus de détails.

MODE D'EMPLOI VX50 BA VOX

Manuel d'utilisation P. 9 Fr

Fr Merci d'avoir choisi le AMPLIFICATEUR DE BASSE VX50 BA de VOX. Afin de pouvoir exploiter au mieux toutes les possibilités offertes par l'instrument, veuillez lire attentivement ce manuel.

Précautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
  • Endroits très chauds ou très humides
  • Endroits sales ou fort poussiéreux
  • Endroits soumis à de fortes vibrations
• A proximité de champs magnétiques

Alimentation

Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est conçu.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez dès lors faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Evitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur VOX le plus proche ou la surface où vous avez acheté l'instrument.

Note concernant les dispositions (Seulement EU)

Quand un symbole avec une poubelle barrée d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle. Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages po-

pour l'environnement. La bonne méthode nation dépendra des lois et règlements appli- dans votre localité, s'il vous plaît, contactez organisme administratif pour plus de détails. Le contient des métaux lourds au-delà du règlementé, un symbole chimique est affiché sous du symbole de la poubelle barrée d'une sur la pile ou le pack de piles.

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des spécifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé.

Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

Nutube désigne une nouvelle lampe développée par KORG INC. et Noritake Itron Corporation, et mettant à profit la technologie des afficheurs fluorescents.

Tout comme les lampes conventionnelles, la Nutube comporte une anode, une grille et un filament, et fonctionne comme une triode à part entière. En outre, elle produit la réponse et les riches harmoniques typiques des lampes conventionnelles.

Si l'unité subit un choc important, le son des haut-parleurs, du casque, etc. pourrait comporter du bruit dans la plage de l'aigu. Ceci est dû à la structure de la lampe Nutube et n'indique pas un dysfonctionnement.

Infos über Nutube

Branchez l'adaptateur secteur fourni à cette prise.

Cet adaptateur secteur est spécialement conçu pour alimenter le VX50 BA. N'utilisez aucun autre adaptateur secteur, car cela risquerait d'endommager l'ampli.

2. Crochet pour câble secteur

Enroulez le câble de l'adaptateur secteur autour de ce crochet pour éviter toute déconnexion accidentelle.

3. Prise DIRECT OUT

Cette prise permet d'envoyer le signal direct à un accordeur ou à la sono. Il s'agit du signal non modifié de l'instrument branché à la prise INPUT.

Le choix d'un câble avec prise TRS produit un signal de sortie d'impédance symétrique et réduit le bruit.

Vous pouvez aussi utiliser un câble à prise TS, mais dans ce cas le signal de sortie est asymétrique.

Les commandes de l'égaliseur, la commande GAIN et la commande MASTER n'ont pas d'effet sur le signal de sortie.

4. Prise INPUT

C'est ici que vous branchez votre guitare basse.

5. Commande GAIN

Cette commande règle le niveau du gain d'entrée du préampli.

6. Commutateur COMP

Ce commutateur active le circuit de compresseur. Ce circuit comprime le signal et produit du sustain.

Astuce Si le commutateur DRIVE et le commutateur COMP sont tous deux activités (ON), un signal d'overdrive (saturation) est mélangé au signal de basse comprimé et sans effet. Cette combinaison produit un son saturé unique avec une riche réponse du grave.

Le limiteur de l'ampli de puissance n'est pas désactivé, même quand le commutateur COMP est réglé sur OFF.

7. Commutateur DRIVE

Utilisez ce commutateur pour activer le circuit de saturation (overdrive).

8. Égaliseur

Commande BASS

Accentue ou atténue la plage du grave du son.

Commande LO MID

Accentue ou atténue la plage du médium grave du son.

Commande HI MID

Accentue ou atténue la plage du médium aigu du son.

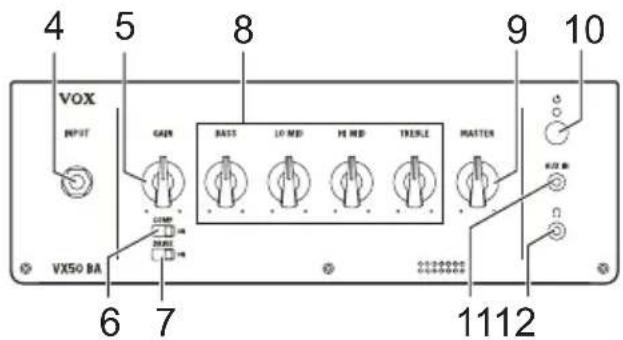

4 5 8 9 10 VOX INPUT GAIN BASIS LO-MID ME-MID TRENDLE MASTER VX50 BA COMP 20000 1112 6 7

Commande TREBLE

Accentue ou atténue la plage de l'aigu du son.

9. Commande MASTER

Cette commande règle le niveau de volume général du VX50 BA.

Astuce La section ampli de puissance du VX50 BA est équipée d'un limiteur. Le jeu avec la commande MASTER sur un niveau élevé compresse le son en conservant sa clarté.

10. Bouton Cémoin d'alimentation

Appuyez le bouton jusqu'à ce que le témoin d'alimentation s'allume, confirmant la mise sous tension de l'ampli. Pour mettre l'ampli hors tension, maintenez son bouton enfoncé jusqu'à ce que le témoin d'alimentation s'éteigne.

11. Prise AUX IN

Branchez la sortie analogique d'une source audio à cette prise. Cette prise d'entrée est de type minijack stéréo.

La commande MASTER et les commandes de l'égaliseur n'affectent pas le signal de la source connectée à la prise AUX IN.

12. Prise Ω

Branchez un casque à cette prise. Réglez le niveau du signal de sortie de cette prise avec la commande MASTER.

Quand une fiche est branchée à cette prise, le haut-parleur interne ne produit aucun son.

Veillez à brancher une mini-fiche stéréo à cette prise.

Configuration

1. Réglez la commande MASTER de l'ampli sur le minimum.
2. Branchez l'adaptateur secteur et le câble d'alimentation fournis.
3. Branchez la fiche de l'adaptateur secteur à la prise DC 19V sur le panneau arrière de l'ampli, puis reliez la fiche secteur du câble d'alimentation à une prise de courant.
4. Fixez le câble de l'adaptateur secteur à l'aide du crochet pour câble secteur de l'ampli afin d'éviter un débranchement accidentel de la fiche de l'adaptateur secteur.
5. Si vous utilisez une basse, branchez son câble à la prise INPUT. Si vous souhaitez utiliser un lecteur audio, branchez-le à la prise AUX IN.
6. Appuyez le bouton jusqu'à ce que le témoin d'alimentation s'allume, confirmant la mise sous tension de l'ampli.
7. Augmentez progressivement le volume en tournant la commande MASTER.

Fonction de coupure automatique de l'alimentation

Cet ampli est doté d'une fonction de coupure automatique de l'alimentation. L'alimentation est automatiquement coupée si aucune commande de l'ampli n'est actionnée et si aucun signal n'est reçu pendant environ 4 heures. Une fois que l'alimentation de l'ampli est coupée par cette fonction, l'ampli ne réagit plus aux manipulations de ses commandes et commutateurs. Pour utiliser à nouveau l'ampli, remettez-le sous tension.

La fonction de coupure automatique de l'alimentation ne peut pas être désactivée.
La fonction de coupure automatique de l'alimentation peut s'activer quand un signal est transmis uniquement à la prise AUX IN ou quand le niveau du signal d'entrée à la prise INPUT est très bas.
Selon les réglages et l'environnement, l'ampli pourrait interpréter le bruit présent à l'entrée comme un signal, et cela même en l'absence de jeu. Dans ce cas il se pourrait que la fonction de coupure automatique de l'alimentation ne s'active pas.

Fiche technique

Prises d'entrée/de sortie:

INPUT : Prise 6,3mm (asymétrique)

AUX IN : Prise mini-jack stéréo de 3,5 mm

DIRECT OUT : Prise jack TRS (symétrique)

Ω (Casque): Prise mini-jack stéréo de 3,5 mm

Lampe:

Nutube 6P1

Égaliseur:

BASS: ±10dB@90Hz

LO MID: ±8dB@300Hz

HI MID: ±10dB@700Hz

TREBLE: ±10dB@3.2kHz

Puissance de sortie:

Environ max. 50 W RMS

Haut-parleur:

Haut-parleur VOX de 8» original

Alimentation:

Adaptateur secteur (DC 19V ⊕-●-⊕)

Consommation électrique:

3,42A

Adaptateur secteur(DC 19V 📊Cabled'alimentation, Manuel d'utilisation

* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.

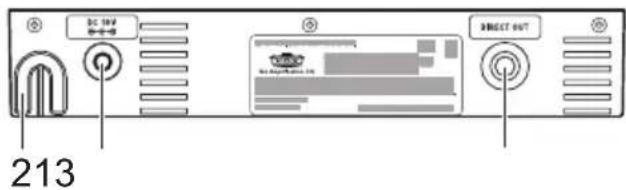

DC INV 213 DIRECT OUT

1. DC19V-Buchse
