MODE D'EMPLOI VX50 KB VOX

Manuel d'utilisation P. 9 Fr

Fr Merci d'avoir choisi le AMPLIFICATEUR DE CLAVIER PORTABLE VX50 KB de VOX. Afin de pouvoir exploiter au mieux toutes les possibilités offertes par l'instrument, veuillez lire attentivement ce manuel.

Précautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
• Endroits très chauds ou très humides
  • Endroits sales ou fort poussiéreux
  • Endroits soumis à de fortes vibrations
• A proximité de champs magnétiques

Alimentation

Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est conçu.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez dès lors faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Evitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur VOX le plus proche ou la surface où vous avez acheté l'instrument.

Note concernant les dispositions (Seulement EU)

Quand un symbole avec une poubelle barrée d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle. Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages po-

pour l'environnement. La bonne méthode nation dépendra des lois et règlements appli- dans votre localité, s'il vous plaît, contactez organisme administratif pour plus de détails.

Si la pile contient des métaux lourds au-delà du seuil réglementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des spécifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé.

Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

Nutube désigne une nouvelle lampe développée par KORG INC. et Noritake Itron Corporation, et mettant à profit la technologie des afficheurs fluorescents.

Tout comme les lampes conventionnelles, la Nutube comporte une anode, une grille et un filament, et fonctionne comme une triode à part entière. En outre, elle produit la réponse et les riches harmoniques typiques des lampes conventionnelles.

Si l'unité subit un choc important, le son des haut-parleurs, du casque, etc. pourrait comporter du bruit dans la plage de l'aigu. Ceci est dû à la structure de la lampe Nutube et n'indique pas un dysfonctionnement.

Infos über Nutube

Branchez l'adaptateur secteur fourni à cette prise.

Cet adaptateur secteur est spécialement conçu pour alimenter le VX50 KB. N'utilisez aucun autre adaptateur secteur, car cela risquerait d'endommager l'ampli.

2. Crochet pour câble secteur

Enroulez le câble de l'adaptateur secteur autour de ce crochet pour éviter toute déconnexion accidentelle.

3. Prise LINE OUT

Cette prise permet d'envoyer le signal direct à la sono. Les réglages d'égalisation sont appliqués au signal de cette sortie.

4. INPUT

Branchez un instrument électronique comme un clavier, ou encore un microphone à cette prise.

Prise CH1, Prise CH2

Ces prises d'entrée permettent la connexion d'une source de niveau ligne via un câble à fiche jack standard de 6,3mm. Utilisez ces entrées pour brancher des instruments de musique électronique ou des lecteurs.

Prise CH3, Commutateur LINE MIC

Cette prise d'entrée de niveau commutable permet de brancher un câble avec fiche jack. Réglez le niveau d'entrée en fonction du dispositif connecté.

Réglez le commutateur LINE MIC en fonction du type de dispositif connecté à la prise INPUT CH3. Réglez le commutateur sur la position MIC quand un microphone est connecté et sur LINE quand un clavier ou un autre instrument de musique électronique est connecté.

5. Volume

Commande de volume CH1, témoin CLIP

Commande de volume CH2, témoin CLIP

Commande de volume CH3, témoin CLIP

Cette commande permet de régler le niveau de l'instrument branché à la prise INPUT CH1, CH2, ou CH3.

Le témoin CLIP s'allume si le niveau de l'instrument de musique est trop élevé. Cela risque d'entraîner une saturation et d'engendrer une distorsion du signal d'entrée. En cas de saturation, corrigez le réglage de la commande de volume INPUT CH1, CH2 ou CH3.

6. Commutateur PHASE

Ce commutateur permet d'inverser la phase du signal transmis à la prise INPUT CH3.

Quand un microphone est connecté à la prise INPUT CH3, cela permet de contrebalancer les interférences de phase affectant la plage du grave du signal d'entrée des prise INPUT CH1 ou CH2, et de supprimer le Larsen dans la plage du grave.

Selon le dispositif utilisé, il se peut que les effets décrits ci-dessus ne soient pas audibles.

7. Égaliseur

Commande BASS

Accentue ou atténue l'aigu du signal produit par le VX50 KB.

Commande MIDDLE

Accentue ou atténue le médium du signal produit par le VX50 KB.

Commande TREBLE

Accentue ou atténue l'aigu du signal produit par le VX50 KB.

Quand vous tournez une de ces commandes à droite, la plage de fréquence correspondante est accentuée. Toutefois, si la plage de fréquence est trop accentuée, cela augmente les risques d'effet Larsen.

8. Commande MASTER

Cette commande règle le niveau de volume général du VX50 KB.

9. Bouton, témoin d'alimentation

Appuyez le bouton jusqu'à ce que le témoin d'alimentation s'allume, confirmant la mise sous tension de l'ampli. Pour mettre l'ampli hors tension, maintenez son bouton enfoncé jusqu'à ce que le témoin d'alimentation s'éteigne.

10. Prise AUX IN

Branchez la sortie analogique d'une source audio à cette prise. Cette prise d'entrée est de type minijack stéréo

La commande MASTER et les commandes de l'égaliseur n'affectent pas le signal de la source connectée à la prise AUX IN.

11. Prise

Branchez un casque à cette prise. Réglez le niveau du signal de sortie de cette prise avec la commande MASTER.

Quand une fiche est branchée à cette prise, le haut-parleur interne ne produit aucun son.

Veillez à brancher une mini-fiche stéréo à cette prise.

Configuration

1. Réglez la commande MASTER de l'ampli sur le minimum.
2. Branchez l'adaptateur secteur et le câble d'alimentation fournis.
3. Branchez la fiche de l'adaptateur secteur à la prise DC 19V sur le panneau arrière de l'ampli, puis reliez la fiche secteur du câble d'alimentation à une prise de courant.
4. Fixez le câble de l'adaptateur secteur à l'aide du crochet pour câble secteur de l'ampli afin d'éviter un débranchement accidentel de la fiche de l'adaptateur secteur.
5. Connectez le câble de l'instrument électronique à la prise INPUT CH1, CH2 ou CH3. Branchez un dispositif de niveau micro à la prise INPUT CH3 et réglez le sélecteur LINE MIC sur la position MIC.
   Connectez un dispositif de niveau ligne à la prise INPUT CH1 ou CH2, ou branchez-le à la prise INPUT CH3 jack en plaçant le sélecteur LINE MIC sur la position LINE.
   Si vous souhaitez utiliser un lecteur audio, branchez-le à la prise AUX IN.
6. Appuyez le bouton jusqu'à ce que le témoin d'alimentation s'allume, confirmant la mise sous tension de l'ampli.
7. Équilibrez le niveau entre les différentes sources avec les commandes de volume CH1\~3. Réglez la commande de volume de chaque canal de sorte que le témoin CLIP ne s'allume PAS quand le niveau du signal de la source connectée est maximum. Réglez le niveau d'entrée du dispositif connecté aux prises AUX IN en ajustant le volume sur le dispositif même.
8. Augmentez progressivement le volume en tournant la commande MASTER.

Fonction de coupure automatique de l'alimentation

Cet ampli est doté d'une fonction de coupure automatique de l'alimentation. L'alimentation est automatiquement coupée si aucune commande de l'ampli n'est actionnée et si aucun signal n'est reçu pendant environ 4 heures. Une fois que l'alimentation de l'ampli est coupée par cette fonction, l'ampli ne réagit plus aux manipulations de ses commandes et commutateurs. Pour utiliser à nouveau l'ampli, remettez-le sous tension.

La fonction de coupure automatique de l'alimentation ne peut pas être désactivée.
La fonction de coupure automatique de l'alimentation peut s'activer quand un signal est transmis uniquement à la prise AUX IN, quand le niveau du signal d'entrée aux prises INPUT CH1, CH2 ou CH3 est très bas ou varie très peu, ou quand vous réglez la commande de volume CH1, CH2 ou CH3 sur le minimum.
Selon les réglages et l'environnement, l'ampli pourrait interpréter le bruit présent à l'entrée comme un signal, et cela même en l'absence de jeu. Dans ce cas il se pourrait que la fonction de coupure automatique de l'alimentation ne s'active pas.

Fiche technique

Prises d'entrée/de sortie:

INPUT CH1 : Prise 6,3mm (asymétrique)

INPUT CH2 : Prise 6,3mm (asymétrique)

INPUT CH3 : Prise 6,3mm (asymétrique) *

* entrées micro/ligne commutables

AUX IN : Prise mini-jack stéréo de 3,5mm

LINE OUT : Prise 6,3mm (asymétrique)

Ω (Casque) : Prise mini-jack stéréo de 3,5mm

Lampe:

Nutube 6P1

Égaliseur:

BASS: ±10dB@100Hz

MIDDLE: ±10dB@700Hz

TREBLE: ±10dB@10kHz

Puissance de sortie:

Environ max. 50 W RMS

Haut-parleur:

Haut-parleur VOX de 8» original avec tweeter (coaxial à 2 voies)

Alimentation:

Prise pour adaptateur secteur (DC 19V ⊕-●-⊕

Consommation électrique:

3,42A

Adaptateur secteur(DC 19V + Cableld'alimentation, Manuel d'utilisation

* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.

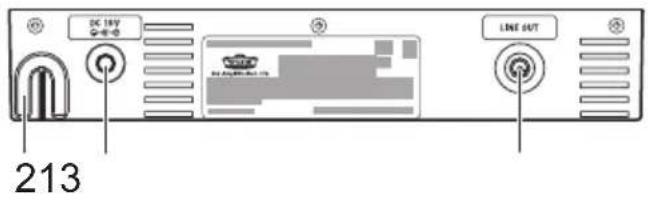

DC 19V 213 LINE OUT

1. DC19V-Buchse
