Type de produit	Climatiseur portable
Marque	Electrolux
Modèle	EXP26U559HW
Alimentation électrique	220-240 V, 50 Hz, 10 A
Fluide frigorigène	R290 (inflammable)
Puissance WiFi	15,72 dBm, 2,4 GHz
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilateur, Auto
Plage de température (refroidissement)	16 °C à 35 °C
Plage de température (chauffage)	5 °C à 27 °C
Minuterie programmable	Jusqu'à 24 heures
Filtre à air	Nettoyage toutes les 2 semaines
Vidange	Continue (mode Sec ou Pompe à chaleur) ou manuelle
Protection du compresseur	Délai de redémarrage de 4 minutes
Fusible	250 V, 3,15 A (céramique)
Sécurité enfant	Verrouillage des touches (appui long sur MODE)
Codes d'erreur	AS, ES, L3, P1, E4

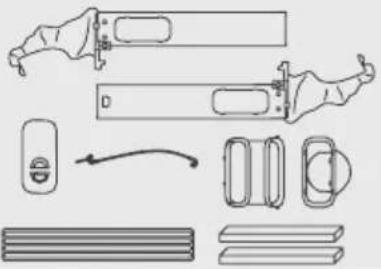

Accessoires fournis	Kit adaptateur de tuyau d'évacuation, tuyau d'évacuation
Nettoyage	Chiffon doux et eau savonneuse ; ne jamais utiliser de nettoyants abrasifs
Rangement hivernal	Vidanger complètement, nettoyer le filtre, stocker dans un endroit frais et sec
Service après-vente	Pièces d'origine recommandées ; contacter Electrolux pour réparations

FOIRE AUX QUESTIONS - EXP26U559HW ELECTROLUX

Comment installer correctement le kit d'évacuation ?

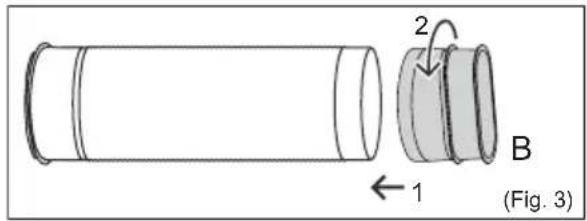

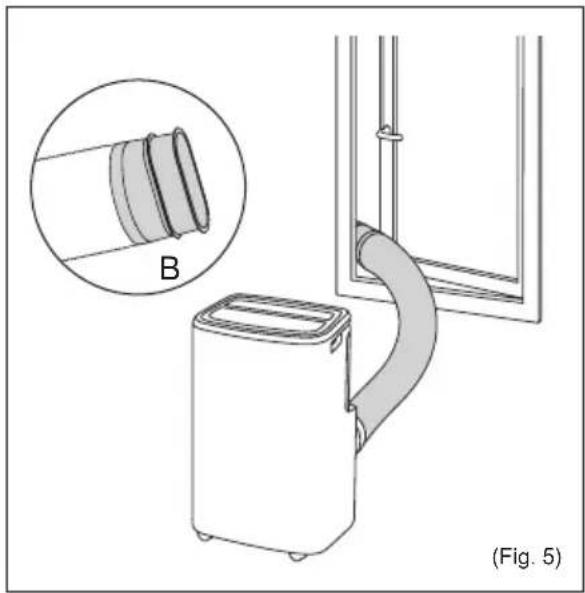

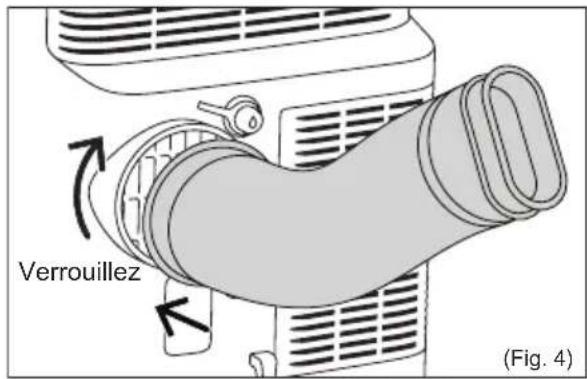

Fixez l'adaptateur A au tuyau, puis l'adaptateur B à l'autre extrémité. Verrouillez l'adaptateur A sur l'appareil et placez l'adaptateur B dans l'interstice de la fenêtre ouverte. Assurez-vous que le tuyau n'est pas plié et gardez-le aussi court que possible (longueur de 38 cm à 150 cm).

Puis-je utiliser l'appareil sans le tuyau d'évacuation ?

Non, en mode Refroidissement ou Chauffage, vous devez obligatoirement utiliser le tuyau d'évacuation pour évacuer l'air chaud vers l'extérieur. En mode Ventilateur seulement, le tuyau n'est pas nécessaire.

Comment nettoyer le filtre à air ?

Retirez le filtre (supérieur et inférieur) en suivant les instructions du manuel. Utilisez un aspirateur ou lavez-le à l'eau chaude (max 40 °C) avec un détergent doux. Rincez, séchez complètement, puis remettez-le en place. Appuyez sur le bouton de réinitialisation du filtre après nettoyage.

Que signifie le code d'erreur P1 ?

Le code P1 indique que le bac de récupération d'eau est plein. Éteignez et débranchez l'appareil, déplacez-le précautionneusement vers un évier ou un drain, retirez le bouchon de vidange inférieur pour évacuer l'eau, puis remettez le bouchon et redémarrez l'appareil. Si l'erreur persiste, contactez le service après-vente.

L'appareil ne refroidit pas assez. Que faire ?

Vérifiez que le filtre à air est propre et que le tuyau d'évacuation n'est pas obstrué. Assurez-vous que la température ambiante est supérieure à 16 °C. Si de la glace s'est formée sur le serpentin, passez en mode Ventilateur pour dégivrer, puis abaissez la température cible.

Comment vider l'eau de condensation en mode déshumidification ?

Pour une vidange continue, raccordez un tuyau d'arrosage (non fourni) à la sortie de vidange continue (mode Sec ou Pompe à chaleur) et dirigez l'autre extrémité vers un drain. Pour une vidange manuelle, retirez le bouchon de vidange inférieur et laissez l'eau s'écouler dans un bac.

Puis-je connecter le climatiseur à mon téléphone ?

Oui, l'appareil est équipé du WiFi (2,4 GHz) et du Bluetooth. Téléchargez l'application Electrolux et suivez les instructions d'intégration. Pour lancer manuellement l'appairage, appuyez sur le bouton Marche/Arrêt pendant 5 secondes.

Que faire en cas de panne de courant ?

Attendez au moins 4 minutes après le retour du courant avant de redémarrer l'appareil. Si vous le rallumez trop tôt, un dispositif de protection empêchera le compresseur de fonctionner pendant environ 5 minutes.

Comment ranger l'appareil en hiver ?

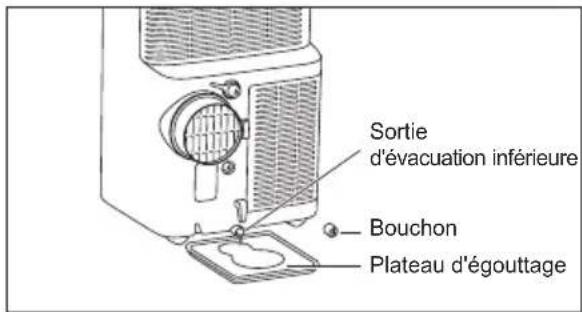

Vidangez complètement l'eau de condensation en retirant les bouchons de vidange inférieur et de vidange continue. Nettoyez et séchez le filtre, puis remettez-le. Rangez l'appareil debout dans un endroit frais et sec, à l'abri du soleil et de la poussière.

L'écran affiche 'AS' ou 'ES'. Que faire ?

Les codes AS et ES indiquent respectivement une défaillance du capteur de température ambiante et du capteur de l'évaporateur. Contactez votre service après-vente Electrolux agréé pour une réparation.

MODE D'EMPLOI EXP26U559HW ELECTROLUX

Manuel d'utilisation 76-95

Nous vous remercions d'avoir acheté un appareil Electrolux. Avec ce produit, vous bénéficiez de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu spécialement pour vous. Ainsi, chaque fois que vous l'utilisez, vous pouvez être sûr que vous obtiendrez d'excellents résultats à chaque fois. Bienvenue à Electrolux.

Visitez notre site web pour:

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www. electrolux. com/webselfservice

Enregistrer votre produit pour obtenir un meilleur service : www. registerelectrolux. com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www. electrolux. com/shop

Service après-vente

Utilisez toujours des pièces d'origine.

Avant de contacter le service après-vente, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils.

Informations en matière de protection de l'environnement.

Sous réserve de modifications sans préavis.

1. ⚠️ Informations de sécurité

Symbole Remarque Explication
	AVERTISSEMENT	Ce symbole indique que l'appareil contient un fluide frigorigène inflammable. Si le frigorigène fuit et est exposé à une source d'inflammation externe, il existe un risque d'incendie.
	ATTENTION	Ce symbole indique que le manuel d'utilisation doit être lu attentivement.
	ATTENTION	Ce symbole indique qu'une personne en charge de l'entretien doit manipuler cet équipement conformément au guide d'installation.
	ATTENTION	Ce symbole indique que des informations sont disponibles dans le manuel d'utilisation ou dans le guide d'installation, entre autres.

Avertissement!

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions sur l'utilisation de l'appareil en toute sécurité, et qu'elles comprennent les dangers encourus.
• Les enfants ne doivent pas nettoyer ni entreprendre d'opération de maintenance sur l'appareil sans surveillance. Les enfants ne doivent pas jouer avec l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.

Ce manuel explique comment utiliser votre nouveau climatiseur portable de manière adéquate. Veuillez lire attentivement ce manuel avant d'utiliser le produit. Conservez ce manuel dans un endroit sûr pour pouvoir le consulter facilement.

Attention!

- Les opérations de maintenance et les réparations ne doivent être effectuées que par un technicien de maintenance agréé.

- Contactez un installateur pour l'installation de cet appareil.

- Le climatiseur portable n'est pas destiné à être utilisé par de jeunes enfants ou des personnes invalides sans surveillance.

- Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le climatiseur portable.

- Certaines réglementations locales s'appliquent concernant les niveaux sonores maximaux pouvant être émis par les climatiseurs.

- Si le câble d'alimentation doit être remplacé, il ne doit être remplacé que par un réparateur agréé.

- Les travaux d'installation doivent être réalisés selon les réglementations en matière de câblage nationales par le personnel autorisé uniquement (le cas échéant). Un mauvais branchement peut provoquer une surchauffe et un incendie.

- Faites attention de ne pas toucher le ventilateur avec les doigts lorsque vous ajustez les volets horizontaux.

- Le fusible en céramique est de 250 V et 3,15 A.

- Les enfants ne doivent pas nettoyer ni entreprendre d'opération de maintenance sur l'appareil sans surveillance. Notez que les frigorigènes peuvent être sans odeur.

1.1 Remarques importantes

1. N'utilisez jamais l'appareil sans filtre à air.
2. Ne faites jamais fonctionner l'appareil près d'une source de chaleur ou d'une flamme nue.
3. N'exposez pas l'appareil aux rayons directs du soleil ou à la pluie.
4. Rangez ou déplacez toujours l'appareil en position debout.
5. Ne pas couvrir l'appareil pendant son fonctionnement ou immédiatement après son utilisation.
6. Vidangez toujours l'eau de condensation avant de ranger l'appareil.

1.2 Point à garder en mémoire lors de l'utilisation de climatiseur portable

Attention!

Avertissements d'utilisation

• Ne modifiez aucun élément de ce produit.
• N'insérez aucun objet dans les éléments de l'appareil.
• Assurez-vous que la tension nominale de l'alimentation secteur est adaptée. Utilisez uniquement une alimentation électrique de 220 V - 240 V, 50 Hz, 10 A. L'utilisation d'une alimentation électrique ayant une tension nominale inadaptée peut entraîner des dégâts sur l'appareil, ainsi qu'un incendie.

- Utilisez toujours un disjoncteur anti-explosion ou des fusibles d'un ampérage adapté. N'utilisez sous aucun prétexte des fils, des épingles ou d'autres objets à la place d'un fusible adapté.

- En cas d'anomalie du climatiseur portable (par exemple une odeur de brûlé), ne le débranchez pas directement, ouvrez d'abord la fenêtre pour ventiler, puis éteignez-le et débranchez-le de l'alimentation électrique.

Attention!

Avertissement pour le cordon d'alimentation

• Cette fiche électrique ne doit être branchée qu'à une prise murale adaptée. N'utilisez pas de rallonge électrique.
• Enfoncez la fiche avec précautions dans la prise murale et assurez-vous qu'elle n'a pas de jeu.
• Ne tirez, déformez ou modifiez pas le cordon d'alimentation, et ne le plongez jamais dans l'eau. Le fait de tirer sur le cordon d'alimentation ou une utilisation non conforme peuvent entraîner des dégâts à l'appareil et provoquer un choc électrique.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou un technicien qualifié afin d'éviter tout danger. En cas de remplacement, utilisez uniquement le câble d'alimentation spécifié par le fabricant.

- Cet appareil doit être relié à la terre. Cet appareil dispose d'un cordon doté d'un fil de mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre. Ne coupez ou retirez en aucun cas le goujon carré de terre (pour le RU uniquement) de cette prise.

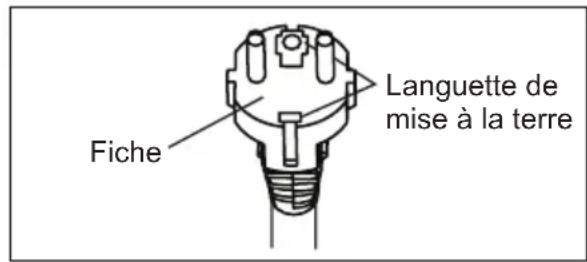

Fiche Languette de mise à la terre

Goujon carré de terre Fiche (uniquement pour le Royaume-Uni)

Goujon de terre Fiche (uniquement pour la Suisse)

1.3 Précautions d'utilisation

• Assurez-vous que l'appareil est éteint et débranché de la prise secteur avant d'entreprendre toute opération de maintenance ou de nettoyage.
• Ne placez jamais l'appareil près d'une source de chaleur ou d'une flamme nue. lorsque vous remplacez les filtres.
• Ne versez et n'éclaboussez pas d'eau directement sur l'appareil. L'eau peut provoquer un choc électrique ou des dégâts à l'équipement.
• Il est nécessaire de vidanger le climatiseur avant de le déplacer. S'il reste de l'eau dans le réservoir, elle risque de se renverser durant le déplacement.
• Pour vous assurer que la vidange est bien effectuée, le tuyau de vidange ne doit pas être tordu, et il ne doit

pas être surélevé durant le mode déshumidification ou le mode chauffage. Si le tuyau est plié ou surélevé, l'eau vidangée pourrait se répandre dans la pièce.

- La température autour du tuyau de vidange ne doit pas être en-dessous de 0 °C en cours d'utilisation. L'eau vidangée pourrait geler à l'intérieur du tuyau, ce qui provoquerait un débordement d'eau à l'intérieur de la pièce.

- Ne bloquez pas la sortie d'échappement de l'air. Les performances de refroidissement pourraient être réduites ou complètement arrêtées.

- Utilisez un dispositif différentiel résiduel anti-explosion (disjoncteur) par mesure de protection contre les chocs électriques, conformément aux normes britanniques et aux réglementations relatives aux câblages.

- L'exposition prolongée au flux d'air direct du climatiseur pourrait être dangereux pour votre santé. N'exposez pas les personnes, les animaux ou les plantes au flux d'air direct de l'appareil pendant une période prolongée.

- N'utilisez pas ce climatiseur portable pour des usages déterminés non spécifiques (par exemple la préservation des appareils de précision, les aliments, les animaux domestiques, les plantes et les objets d'art). Une telle utilisation pourrait leur être préjudiciable.

- N'utilisez pas de moyens autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage ou de nettoyage.

- L'appareil doit être stocké dans une pièce sans source potentielle d'inflammation (par exemple : flammes nues, appareil à gaz ou chauffage électrique en fonctionnement).

- Ne pas percer ni brûler.

- La conformité aux réglementations nationales concernant le gaz doit être respectée.

- Veillez à ce que les orifices de ventilation ne soient pas obstrués.

Avertissement!

Informations spécifiques concernant les appareils contenant du fluide frigorigène R290.

• Lisez attentivement tous les avertissements.
• Lors du dégivrage et du nettoyage de l'appareil, n'utilisez pas d'outils autres que ceux conseillés par le fabricant.

- L'appareil doit être stocké dans une pièce sans source potentielle d'inflammation (par exemple : flammes nues, appareil à gaz ou chauffage électrique en fonctionnement).

- Ne pas percer ni brûler.

- Les frigorigènes peuvent être sans odeur.

- Cet appareil contient une certaine quantité de frigorigène R290 (reportez-vous à l'étiquette signalétique à l'arrière de l'appareil).

- R290 est un frigorigène conforme aux directives européennes en matière d'environnement. Ne percez jamais le circuit de réfrigération.

- Si l'appareil est installé, utilisé ou stocké dans une zone non-ventilée, la pièce doit être conçue de sorte à éviter toute accumulation de frigorigène, suite à des fuites, pouvant entraîner un incendie ou une explosion à cause de l'inflammation du frigorigène causé par des chauffages, fours électriques ou autres sources d'inflammation.

- L'appareil doit être stocké de sorte à éviter toute défaillance mécanique.

- Toute personne travaillant ou intervenant sur un circuit de fluide frigorigène doit être titulaire d'un certificat valide délivré par un organisme accrédité qui autorise sa compétence à la manipulation des frigorigènes conformément à une évaluation spécifique reconnue par des associations de l'industrie.

- Les réparations doivent être effectuées sur la base des recommandations du fabricant. Les travaux d'entretien et de réparation nécessitant l'assistance d'autres personnes qualifiées doivent être effectués sous la supervision de la personne qualifiée pour l'utilisation de fluides frigorigènes inflammables.

Transport d'équipements contenant des réfrigérants inflammables

Voir les réglementations concernant le transport.

Marquage de l'équipement par des panneaux

Voir les réglementations locales.

Élimination des équipements utilisant des fluides frigorigènes inflammables

Voir les réglementations nationales.

Stockage des équipements / appareils

Le stockage de l'équipement doit être conforme aux instructions du fabricant.

Stockage d'équipements emballés (invendus)

La protection assurée par l'emballage de stockage doit être conçue de telle sorte que des dommages mécaniques à l'équipement à l'intérieur de l'emballage ne puissent pas causer de fuites de la charge de réfrigérant. La quantité maximale d'équipements autorisés à être stockés ensemble sera déterminé par les réglementations locales.

2.1 Remarques concernant l'utilisation

• Laissez 4 minutes au compresseur pour redémarrer le refroidissement. Si vous éteignez le climatiseur et que vous le rallumez immédiatement après, laissez 4 minutes au compresseur pour redémarrer le refroidissement. L'appareil dispose d'un dispositif électronique qui maintient le compresseur éteint pendant 4 minutes par sécurité.
• Dans le cas d'une panne de courant durant l'utilisation, attendez 4 minutes avant de redémarrer l'appareil. Une fois le courant revenu, rallumez le climatiseur portable. En cas d'interruption de l'alimentation électrique de moins de quatre minutes, veillez à attendre au moins quatre minutes avant de redémarrer l'appareil.

Si vous redémarrez le climatiseur avant que quatre minutes se soient écoulées, un dispositif de protection de l'appareil peut provoquer l'arrêt du compresseur. Ce dispositif de protection empêchera le refroidissement pendant environ 5 minutes. Tous les anciens réglages seront annulés et l'appareil repassera aux réglages initiaux.

- En mode refroidissement, lorsque vous éteignez l'appareil, le compresseur s'arrête immédiatement et le moteur des ventilateurs supérieur et inférieur s'arrête au bout de 5 secondes.

Lorsque l'appareil passe du mode refroidissement au mode ventilateur, le compresseur s'arrête immédiatement et le moteur du ventilateur inférieur s'arrête de fonctionner au bout de 5 secondes. Lorsque l'appareil passe du mode refroidissement au mode chauffage, le compresseur s'arrête immédiatement et le moteur du ventilateur inférieur s'arrête de fonctionner au bout de 30 secondes.

• Fonctionnement basse température : Votre appareil se bloque-t-il ? L'appareil peut se bloquer lorsqu'il est réglé à environ 18°C et que la température ambiante est basse, particulièrement la nuit. Dans ce cas, une baisse supplémentaire de la température peut causer un blocage de l'appareil. Un réglage à une température plus élevée l'empêchera de se bloquer.
• Le mode de déshumidification diminue la température de la pièce. De l'air chaud est soufflé par la sortie d'échappement de l'air, mais cela est normal et n'est pas signe d'un problème de l'appareil.
• En mode refroidissement, le climatiseur portable souffle l'air chaud généré par l'élément à l'extérieur de la pièce, à l'aide un tuyau d'échappement. Pendant ce temps, la même quantité d'air entre dans la pièce de l'extérieur par toutes les ouvertures de la pièce.
• Toute personne travaillant ou intervenant sur un circuit de fluide frigorigène doit être titulaire d'un certificat valide délivré par un organisme d'évaluation accrédité par l'industrie qui autorise sa compétence à la manipulation des frigorigènes en toute sécurité conformément à un cahier des charges reconnu par l'industrie.
• L'entretien ne doit être effectué que conformément aux recommandations du fabricant de l'équipement. Les travaux d'entretien et de réparation nécessitant l'assistance d'autres personnes qualifiées doivent être effectués sous la supervision de la personne qualifiée pour l'utilisation de fluides frigorigènes inflammables.
• Le climatiseur portable peut fonctionner à une température comprise entre 16 et 35°C (60-95°F) en mode refroidissement; 5 et 27°C (41-80°F) en mode chauffage.
• WiFi Fréquence de fonctionnement et puissance de sortie maximale : 2412-2472 MHz, 15,72dBm

Pour éviter les blessures corporelles et les dommages sur l'appareil, suivez les instructions suivantes.

Une mauvaise utilisation de l'appareil en raison d'un manquement à ces instructions pourrait entraîner des blessures corporelles ou endommager l'appareil.

Les instructions sont classées selon les indications suivantes :

Avertissement!

Ce symbole indique le risque de mort ou de blessure grave.

Attention!

Ce symbole indique le risque de blessures ou de dommage à la propriété.

Ci-dessous sont présentées les significations des symboles utilisés dans ce manuel :

Le symbole ci-contre indique une action à ne jamais entreprendre.

Le symbole ci-contre indique une action qui doit toujours être respectée.

2.2 Avertissements au cours de l'utilisation

AVERTISSEMENT !

Avertissement Signification
Insérez correctement la fiche d'alimentation.	Une mauvaise réparation peut provoquer un choc électrique, une explosion ou un incendie en raison d'une génération excessive de chaleur.
Ne mettez pas l'appareil en marche ou à l'arrêt en branchant ou débranchant la fiche de la prise de courant.	Cela pourrait entraîner un choc électrique, un incendie ou une explosion en raison d'une génération excessive de chaleur
N'endommagez ou utilisez pas un câble d'alimentation non spécifique	Cela pourrait entraîner un choc électrique, un incendie ou une explosion. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger
Ne modifiez pas la longueur du cordon d'alimentation et ne partagez pas la prise avec d'autres appareils	Cela pourrait entraîner un choc électrique, un incendie ou une explosion en raison d'une génération excessive de chaleur
Ne faites pas fonctionner l'appareil avec les mains mouillées ou dans un environnement humide	Cela peut provoquer un choc électrique.
Ne dirigez pas le flux d'air sur les occupants de la pièce	Cela pourrait nuire à votre santé
Veillez toujours à avoir une bonne mise à la terre	Un mauvais raccordement à la terre peut causer un choc électrique.
Ne laissez pas d'eau s'écouler sur les composants électriques	Cela pourrait provoquer une panne de l'appareil ou un choc électrique
Installez toujours un disjoncteur et un circuit d'alimentation réservé	Une installation incorrecte peut engendrer un choc électrique, un incendie ou une explosion
Débranchez l'appareil si vous entendez un bruit étrange, sentez une odeur inhabituelle ou voyez de la fumée en sortir	Cela pourrait entraîner un choc électrique, un incendie ou une explosion
N'utilisez pas la prise si elle est desserrée ou endommagée	Cela pourrait entraîner un choc électrique, un incendie ou une explosion
N'ouvrez pas l'appareil durant son fonctionnement	Cela pourrait entraîner un choc électrique, un incendie ou une explosion
Tenez les armes à feu éloignées Cela pourrait provoquer une explosion et un incendie
N'utilisez pas le câble d'alimentation près d'appareils émettant de la chaleur	Cela pourrait entraîner un choc électrique, un incendie ou une explosion
N'utilisez pas le câble d'alimentation près de gaz inflammables ou de combustibles comme de l'essence, du benzène, des diluants, etc.	Cela pourrait entraîner un choc électrique, un incendie ou une explosion
Aérez la pièce avant de faire fonctionner le climatiseur si du gaz s'échappe d'un autre appareil	Cela pourrait provoquer une explosion, un incendie et des brûlures
Ne démontez ou modifiez pas l'appareil Cela peut provoquer une panne et un choc électrique

ATTENTION!

Attention Signification
Lors du retrait du filtre à air, ne touchez pas les parties métalliques de l'appareil	Cela peut entraîner des blessures
Ne nettoyez pas le climatiseur avec de l'eau	L'eau peut pénétrer dans l'appareil et dégrader l'isolation. Cela peut provoquer un choc électrique
Veillez à bien ventiler la pièce lorsque vous utilisez l'appareil en même temps qu'une cuisinière, etc.	Une pénurie d'oxygène peut se produire
Lorsque l'appareil doit être nettoyé, éteignez-le et coupez le disjoncteur de courant	Ne pas nettoyer l'appareil lorsque celui-ci est sous tension, car cela peut provoquer un incendie, une explosion, un choc électrique et des blessures
Ne pas placer un animal de compagnie ou une plante d'intérieur où ceux-ci seraient exposés au flux d'air direct	Cela pourrait blesser l'animal ou endommager la plante
Ne pas utiliser l'appareil à des fins spéciales	N'utilisez pas ce climatiseur portable pour préserver les appareils de précision, les aliments, les animaux domestiques, les plantes et les objets d'art. Cela pourrait entraîner une détérioration de leur qualité, etc.
Éteignez l'appareil et fermez la fenêtre en cas de tempête ou cyclone	Faire fonctionner l'appareil avec les fenêtres ouvertes pourrait mouiller votre intérieur et votre mobilier
Tenez la fiche d'alimentation par sa tête lorsque vous la retirez	Il existe un risque de choc électrique ou de dommages
Éteignez l'interrupteur principal lorsque vous n'utilisez pas l'appareil pendant période prolongée	Cela peut provoquer une panne de l'appareil ou un incendie et une explosion
Ne placez pas d'obstacles autour des entrées d'air ou à l'intérieur de la sortie d'air	Cela pourrait provoquer une panne de l'appareil ou un accident
Insérez toujours le filtre solidement. Nettoyez le filtre à air toutes les deux semaines	Faire fonctionner l'appareil en l'absence de filtre peut entraîner une panne
N'utilisez pas de détergent puissant tel que de la cire ou du diluant ; utilisez un chiffon doux	L'apparence du produit peut être détériorée en raison du changement de sa couleur ou de l'abrasion de sa surface
Ne placez pas d'objets lourds sur le cordon d'alimentation et assurez-vous que le cordon n'est pas comprimé	Il existe un risque d'incendie, d'explosion ou de choc électrique
Ne pas boire l'eau évacuée du climatiseur	Elle contient des substances contaminantes pouvant vous rendre malade
Faites attention lorsque vous déballez et installez l'appareil	Ses bords coupants peuvent vous blesser
Si de l'eau pénètre dans l'appareil, éteignez l'appareil à la prise de courant et coupez le courant au disjoncteur. Isolez l'alimentation en débranchant le cordon d'alimentation et contactez un technicien qualifié	Il existe un risque de choc électrique et de dommages

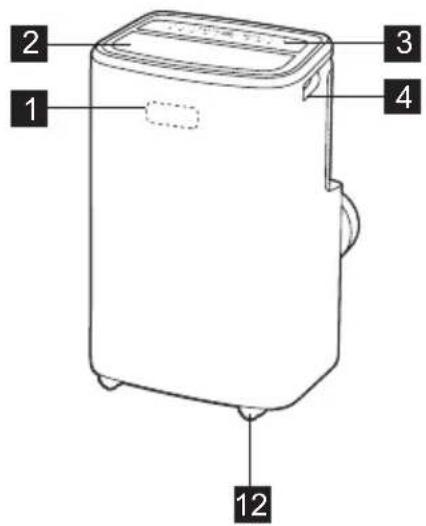

3. Description de l'appareil

1 2 3 4 12

1 Récepteur du signal 2 Sortie d'air de la pièce 3 Bandeau de commande 4 Poignée de transport (des deux côtés) 5 Arrivée d'air 6 Sortie d'évacuation continue (Mode déshumidification)

6 9 10 11 5 7 8

7 Sortie d'évacuation continue (Mode pompe à chaleur) 8 Sortie d'évacuation inférieure 9 Conduit d'air 10 Prise de la fiche d'alimentation 11 Cordon d'alimentation 12 Roues

4. Accessoires INCLUS

PIÈCES NOM DES COMPOSANTS QUANTITÉ
1	Adaptateur A, conduit d'échappement, Adaptateur B (embout plat)	1 kit
2	Tuyau d'évacuation 1 pièce

• Vérifiez que tous les accessoires sont inclus dans l'emballage et reportez-vous aux instructions d'installation pour savoir comment les utiliser.

Accessoires en OPTION

www. electrolux. com

PIÈCES NOM DES COMPOSANTS
1		Kit de fenêtre(Ref. EWKIT5)
2		Extension du kit de fenêtre(Ref. EWKEXT1)

5.1 Air chaud d'évacuation

En mode Cool (refroidissement), l'appareil doit être placé à proximité d'une fenêtre ou d'une ouverture afin que l'air chaud puisse être conduit vers l'extérieur. Placez d'abord l'appareil sur un sol plat et assurez-vous qu'il y a un espace libre d'au moins 50 cm autour de l'appareil, et qu'il est proche d'une prise de courant.

1. Étirez l'un des côtés du tuyau (Fig. 1) et vissez le tuyau à l'adaptateur A (Fig. 2).

Étirez l'extrémité du tuyau (Fig. 1)

A 1 2 (Fig. 2)

1. Étirez l'autre côté du tuyau et vissez-le à l'adaptateur B (Fig. 3).

2 B 1 (Fig. 3)

1. Verrouillez l'adaptateur A dans l'appareil. (Fig. 4)

Verrouillez (Fig. 4)

1. Ouvrez la fenêtre et placez l'adaptateur B dans l'interstice. (Fig. 5)

Remarque : Si vous devez installer le kit de fenêtre, veuillez vous reporter au Manuel d'instructions du kit de fenêtre.

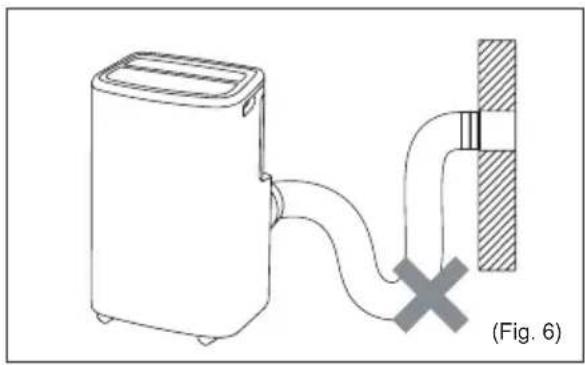

Le tuyau peut être allongé de sa longueur d'origine de 38 cm à 150 cm, mais il est préférable de lui donner une longueur minimale. Assurez-vous également que le tuyau n'a pas de pliure ou d'affaissement aigus. (Fig. 6)

1 Affichage de la température/heure 2 Mise sous/hors tension 3 Timer (minuterie) 4 Balancement des persiennes 5 Sélection Mode 6 Règle la température ou la minuterie

7 Vitesse du ventilateur (Non disponible en mode Auto ou Sec) 8 Réinitialisation filtre 9 Sleep (veille) (Disponible uniquement en mode Auto, Refroidissement ou Chauffage) 10 Voyant WiFi 11 Voyant programme

7. NOTICE D'utilisation

Certaines des instructions suivantes ne peuvent être suivies qu'en utilisant le panneau de commandes.

Mise sous/hors tension

Mettez l'appareil en marche en touchant doucement l'icône MARCHE/ARRÊT « ① » sur le panneau de commande de l'appareil.

Mode chauffage (sur certains modèles)

Dans ce mode, vous DEVEZ utiliser l'adaptateur du tuyau d'échappement.

1. Appuyez sur le bouton « MODE » jusqu'à ce que le voyant « Heat » (Chauffage) s'affiche.
2. Appuyez sur le bouton « vitesse du ventilateur » pour choisir la vitesse du ventilateur parmi les vitesses suivantes : « Auto » → « Min » → « Moy » → « Max » → « Auto ».
3. Appuyez sur la touche « - » ou « + » pour sélectionner la température désirée.
4. Tuyau de vidange raccordé. Voir le paragraphe 7.3 « Vidange ».

Fonction de refroidissement

Dans ce mode, vous DEVEZ utiliser l'adaptateur du tuyau d'échappement.

1. Appuyez sur le bouton « MODE » jusqu'à ce que le voyant « Cool » (refroidissement) s'affiche.
2. Appuyez sur le bouton « vitesse du ventilateur » pour choisir la vitesse du ventilateur parmi les vitesses suivantes : « Auto » → « Min » → « Moy » → « Max » → « Auto ».
3. Appuyez sur la touche « — » ou « + » pour sélectionner la température désirée.

Il n'est pas nécessaire d'utiliser le tuyau de vidange en mode « Cool » (refroidissement).

Mode déshumidification

Appuyez sur le bouton « MODE » jusqu'à ce que le voyant « Dry » (déshumidification) s'affiche. L'écran affiche la température de la pièce.

Simultanément, le voyant de ventilation « Min » s'affiche.

Remarque : Avec ce mode, la vitesse de ventilation ne peut être sélectionnée.

Mode « fan » (ventilateur)

Pour ce mode, vous n'avez pas besoin du tuyau d'échappement, ni du tuyau de vidange.

1. Appuyez sur le bouton « MODE » jusqu'à ce que le voyant « Fan » (ventilation) s'affiche.
2. Appuyez sur le bouton « Fan speed » (vitesse du ventilateur) pour sélectionner la vitesse du ventilateur souhaitée.
3. Le ventilateur fonctionnera à la vitesse sélectionnée et la température de la pièce s'affichera.

Remarque : La vitesse du ventilateur ne peut pas être modifiée en mode Auto ou en mode Sec.

Mode automatique

Laissez toujours le tuyau d'échappement attaché avec ce mode. Lorsque vous réglez le mode Auto pour le climatiseur, il sélectionnera automatiquement le mode « cooling » (refroidissement), « heating » (chauffage) non applicable aux modèles à refroidissement uniquement) ou « fan only » (ventilateur seul), selon la température que vous avez sélectionnée et la température ambiante. Le climatiseur contrôlera automatiquement la température ambiante pour atteindre la température souhaitée. En mode AUTO, vous ne pouvez pas sélectionner la vitesse du ventilateur. 1. Appuyez sur le bouton « MODE » jusqu'à ce que le voyant « Auto mode » (mode automatique) s'affiche. Une fois le mode « Auto mode » sélectionné, l'appareil fonctionne automatiquement en fonction de la température réelle de l'air ambiant.

Mode timer (minuterie)

La minuterie peut être utilisée pour programmer le début et la fin du fonctionnement.

• Différer le démarrage Branchez l'appareil afin qu'il se mette en veille. Appuyez sur la touche « Timer », le voyant Minuterie s'allume et le nombre d'heures « 0.0 » s'affiche. Touchez ou maintenez enfoncé le bouton PLUS « + » ou MOINS « - » pour modifier la minuterie de démarrage différé par incréments de 0,5 heure jusqu'à 10 heures, puis par incréments de 1 heure jusqu'à 24 heures.

Appuyez de nouveau sur la touche « Timer » dans les 5 secondes afin de quitter directement le réglage de la minuterie. Après 5 secondes, la fonction de minuterie est activée et le voyant de la minuterie s'allume. La commande calcule le temps restant jusqu'au départ. L'appareil démarrera dans le mode réglé précédemment.

Pour annuler le réglage, appuyez à nouveau sur le bouton « Timer », l'écran affiche le temps restant. Appuyez à nouveau sur le bouton « Timer » pour annuler le réglage, le voyant de la minuterie s'éteint. Vous pouvez également annuler le réglage en appuyant sur la touche Marche/Arrêt.

- Différer l'arrêt

Vous pouvez différer l'arrêt lorsque l'appareil est en fonctionnement.

Appuyez sur la touche « Timer », le voyant Minuterie s'allume et le nombre d'heures « 0.0 » s'affiche. Touchez ou maintenez enfoncé le bouton PLUS « + » ou MOINS « - » pour modifier la minuterie d'arrêt différé par incréments de 0,5 heure jusqu'à 10 heures, puis par incréments de 1 heure jusqu'à 24 heures. Appuyez de nouveau sur la touche « Timer » dans les 5 secondes afin de quitter directement le réglage de la minuterie.

Après 5 secondes, la fonction de minuterie est activée, l'écran affiche à nouveau la température et le voyant de la minuterie s'allume. La commande calcule le temps restant jusqu'à l'arrêt.

Pour annuler le réglage, appuyez à nouveau sur le bouton « Timer », l'écran affiche le temps restant. Appuyez à nouveau sur le bouton « Timer » pour annuler le réglage, le voyant de la minuterie s'éteint. Vous pouvez également annuler le réglage en appuyant sur la touche Marche/Arrêt.

Mode veille

En activant cette fonctionnalité, vous obtiendrez une température agréable tout en économisant de l'énergie.

Uniquement lorsque l'appareil est en mode Cool, Heat ou Auto, appuyez sur la touche « sleep » (Veille) pour que l'appareil passe en mode Veille.

Fonction oscillation

Appuyez sur le bouton « Louver swing » pour activer la fonction oscillation du volet : le volet oscille de bas en haut.

Appuyez de nouveau sur cette touche pour annuler la fonction oscillation.

Réinitialisation filtre

Ce voyant est un rappel pour nettoyer le filtre à air (voir Entretien et nettoyage) pour un fonctionnement plus efficace.

Le voyant du filtre s'allume après 250 heures de fonctionnement. Pour réinitialiser à l'issue du nettoyage du filtre, appuyez sur la touche « filter reset » (réinitialisation du filtre), le voyant du filtre s'éteint.

Verrouillage enfant

Activez le verrouillage enfant en appuyant sur le bouton « MODE » pendant 5 secondes, jusqu'à ce que l'écran affiche « LC ». Pour désactiver la sécurité enfant, appuyez à nouveau sur le bouton « MODE » pendant 5 secondes.

WiFi

L'appareil est équipée d'un module WiFi. Lorsque l'appareil est connecté au WiFi domestique, cette icône « 📋 » s'allume. Si l'icône clignote, cela indique une perte temporaire de la connectivité WiFi - veuillez consulter l'application Electrolux pour plus de détails.

Pour lancer manuellement le processus d'intégration.

Appuyez sur « ① » pendant 5 secondes.

Remarque : Téléchargez notre Appli Electrolux et suivez les instructions d'intégration étape par étape pour connecter le climatiseur à l'Appli.

Bluetooth

L'appareil utilise le Bluetooth lors de l'intégration.

Assurez-vous que le Bluetooth de votre téléphone mobile est activé pour connecter le climatiseur à l'Appli.

Programmation

Affiche un événement programmé pendant que l'Appli est en cours d'exécution.

7.2 Code d'erreur

Si l'écran affiche « AS », le capteur de température ambiante est défaillant. Contactez votre service aprèsvente Electrolux agréé.

Si l'écran affiche « ES », le capteur de température de l'évaporateur est défaillant. Contactez votre service aprèsvente Electrolux agréé.

Si « L3 » s'affiche à l'écran, le moteur du ventilateur CC du condensateur est en panne. Contactez votre service aprèsvente Electrolux agréé.

Si « P1 » s'affiche, le bac inférieur est plein. Éteignez et débranchez l'appareil, puis déplacez avec précaution l'appareil vers un lieu de vidange. Retirez le bouchon de vidange inférieur et laissez l'eau s'écouler. Redémarrez l'appareil jusqu'à ce que le symbole « P1 » disparaisse. Si l'erreur se produit à nouveau, contactez le service de dépannage.

Si « E4 » s'affiche, la communication entre le circuit imprimé de l'affichage et le circuit imprimé de la commande principale est en cause. Contactez votre service aprèsvente Electrolux agréé.

Vidange continue

En mode Sec ou en mode Pompe à chaleur, vous aurez besoin d'un tuyau d'arrosage (vendu séparément) ou d'un tuyau de vidange pour évacuer les condensats de l'appareil.

Suivez les étapes suivantes :

• Dévissez le bouchon de vidange de la sortie d'évacuation continue (Fig. 8).
• Raccordez l'une des extrémités du tuyau d'arrosage (vendu séparément) ou du tuyau de vidange à la sortie de vidange, puis faites passer l'autre extrémité dans un tuyau d'écoulement situé plus bas que l'appareil (Fig. 9).

(Fig. 8) Bouchon de vidange pour le mode Sec Bouchon de vidange pour le mode Pompe à chaleur

(Fig. 9) Tuyau flexible de jardin Tuyau d'évacuation

Remarque :

• De l'eau de condensation peut couler après avoir enlevé le bouchon de vidange, si l'appareil est en mode Cool ou Auto. Lorsque vous souhaitez enlever le tuyau de jardin, préparez un bac de récupération (non fourni) pour récupérer l'eau de condensation de la sortie d'évacuation.
• Assurez-vous que la hauteur de la sortie et que la section du tuyau d'évacuation ne soient pas plus importantes que celles de la sortie d'évacuation, sinon la vidange continue pourrait ne pas fonctionner correctement.
• En mode Cool ou Auto, il est conseillé d'empêcher la vidange continue en remettant le bouchon de vidange sur la sortie d'évacuation afin d'obtenir des performances optimales.

Vider l'eau de condensation résiduelle à l'intérieur de l'appareil au cours du stockage hivernal.

Placez un bac de récupération (non fourni) sous la sortie d'évacuation inférieure, puis enlevez le bouchon d'évacuation pour permettre à l'eau de condensation de s'écouler dans le bac.

Remettez le bouchon d'évacuation sur la sortie de vidange continue dès que l'eau de condensation ne s'écoule plus. Placez le bac de récupération sous la sortie d'évacuation inférieure, puis enlevez le bouchon d'arrêt en caoutchouc de la sortie d'évacuation pour permettre à l'eau de condensation de s'écouler dans le bac. Si votre bac de récupération ne peut pas contenir tout le condensat, vous devrez peut-être le vider de temps en temps. Remettez le bouchon d'évacuation sur la sortie d'évacuation inférieure dès que l'eau de condensation ne s'écoule plus.

Sortie d'évacuation inférieure Bouchon Plateau d'égoutage

Remarque : Pour vous assurer que toute l'eau de condensation s'est écoulée, secouez l'appareil en le soulevant légèrement par l'avant jusqu'à ce que toute l'eau s'évacue.

8. Entretien et nettoyage

Nettoyez de temps en temps votre climatiseur portable pour qu'il conserve son aspect neuf. Veillez à bien débrancher l'appareil avant de le nettoyer afin d'éviter tout risque de choc électrique ou d'incendie.

8.1 Nettoyage de l'appareil

Vous pouvez éliminer la poussière de l'enveloppe et de l'avant de l'appareil en utilisant un chiffon sans huile ou les nettoyer avec un chiffon humidifié d'eau chaude et de liquide vaisselle doux.

N'utilisez jamais de nettoyants abrasifs, de cire ou de lustrant sur l'enveloppe de l'appareil.

Veillez à bien éliminer l'excédent d'eau du chiffon que vous allez utiliser pour essuyer le contour des touches.

Un excès d'eau dans ou autour des commandes peut endommager le climatiseur portable.

8.2 Nettoyage des filtres

Pour que votre climatiseur portable fonctionne efficacement, vous devez nettoyer les filtres à air toutes les deux semaines de fonctionnement avec un aspirateur.

1. Enlevez le filtre à air tel qu'indiqué sur la figure ci-dessous.

Enlevez le filtre à air supérieur et le filtre à air inférieur.

1. Si les filtres à air sont très sales, vous pouvez également les laver à l'aide d'eau chaude à 40°C et de détergent liquide pour lave-vaisselle. Rincez soigneusement le filtre et le liquide vaisselle.

Secouez doucement le filtre pour retirer l'excédent d'eau. Assurez-vous que le filtre est parfaitement sec avant de le remettre en place.

1. Appuyez sur le bouton de réinitialisation du filtre « ⚙ » après avoir nettoyé les filtres.

i Assurez-vous que le filtre est parfaitement sec avant de le remettre en place.

8.3 Rangement en hiver

Si le climatiseur portable ne sera pas utilisé pendant une période prolongée :

1. Vidangez le réservoir collecteur d'eau complètement et laissez l'eau résiduelle s'écouler totalement en enlevant le bouchon de vidange inférieur et le bouchon d'arrêt en caoutchouc. Une fois le réservoir vidé, remettez en place le bouchon en caoutchouc et le bouchon de vidange.
2. Enlevez le filtre et nettoyez-le. Laissez-le sécher complètement avant de le remettre en place.
3. Conservez le climatiseur portable dans un endroit frais et sec, à l'abri des rayons directs du soleil, des températures extrêmes, de la poussière excessive, et bien ventilé.

Avant d'utiliser à nouveau le climatiseur portable :

1. Assurez-vous que le filtre à air et le bouchon de vidange sont en place.
2. Vérifiez que le cordon d'alimentation est en bon état, sans fissures ni dégâts apparents.
3. Installez le climatiseur portable comme indiqué dans le mode d'emploi.

Cette liste répertorie les problèmes courants qui ne sont pas le résultat de défauts des pièces ou de la fabrication de cet appareil.

Le climatiseur portable ne fonctionne pas.

• La prise murale est débranchée. Enfoncez fermement la prise dans a prise murale.
• Fusible de l'installation domestique grillé ou disjoncteur déclenché. Remplacez le fusible par un modèle temporisé ou réinitialisez le disjoncteur.
• L'appareil est éteint. Allumez l'appareil et réglez-le sur le paramètre souhaité.
• Le code d'erreur P1 s'affiche dans la fenêtre d'affichage. Vidangez l'eau comme décrit dans le chapitre « 7.3 Vidange ».
• Température de la pièce plus basse que la température sélectionnée (Mode refroidissement) ou Température de la pièce plus élevée que la température sélectionnée (mode chauffage). Réinitialiser la température.

L'air sortant de l'appareil n'est pas assez froid.

• La température ambiante est au-dessous de 16°C. Le refroidissement peut ne pas avoir lieu tant que la température ambiante ne dépasse pas 16°C.
• Sélectionnez une température plus basse.
• Le compresseur s'éteint en changeant de mode. Attendez environ 4 minutes et écoutez si le compresseur redémarre en mode COOL.

Le climatiseur portable refroidit, mais la pièce est trop chaude.

• Si de la glace se forme sur le serpentin de refroidissement situé derrière la façade décorative, la température extérieure est probablement inférieure à 16°C.
• Le filtre à air est peut-être sale. Nettoyez le filtre. Reportez-vous au chapitre « 8. Entretien et nettoyage ».
• Si de la glace se forme sur le serpentin de refroidissement derrière la façade

décorative. La température sélectionnée pour le refroidissement de nuit est trop basse. Pour dégivrer la bobine, sélectionnez le mode « Fan » (ventilateur). Puis sélectionnez une température plus élevée.

- Le conduit d'échappement n'est pas raccordé ou est bloqué. Reportez-vous au paragraphe 5.1 « Air chaud d'évacuation ».

Le climatiseur portable refroidit, mais la pièce est trop chaude - formation de glace sur le serpentin de refroidissement derrière la façade décorative.

• Filtre à air sale - air bloqué. Nettoyez le filtre à air. Reportez-vous au chapitre « 8. Entretien et nettoyage ».
• La température est trop élevée. Sélectionnez une température plus basse.
• Les volets d'air directionnels sont mal positionnés. Repositionnez les volets pour une meilleure distribution de l'air.
• L'avant de l'appareil est bloqué par des rideaux, des stores, des meubles, etc.; la distribution d'air est bloquée. Retirez l'obstruction de l'avant de l'appareil.
• Portes, fenêtres, orifices d'aération, etc. ouvertes - l'air frais s'échappe. Fermez les portes, les fenêtres, etc.
• L'appareil a récemment été allumé dans une pièce chaude. Laissez un peu de temps pour évacuer la « chaleur emmagasinée » dans les murs, le plafond, le sol et les meubles.

Le climatiseur portable s'allume et s'éteint rapidement.

• Filtre à air sale - air bloqué. Nettoyez le filtre à air.
• La température extérieure est extrêmement chaude. Sélectionnez une vitesse du VENTILATEUR plus rapide pour apporter plus d'air dans les bobines de refroidissement.

La pièce est trop froide.

- Vous avez sélectionné une température trop basse. Augmentez la température.

La température ambiante peut ne pas atteindre la valeur cible indiquée sur l'écran.

- Lors de l'utilisation de ce climatiseur portable, l'air chaud est évacué par le tuyau vers l'extérieur grâce au kit fenêtre. Cela crée une sous-pression dans la pièce, ce qui a pour effet de faire entrer dans la pièce de l'air provenant des pièces voisines ou des fuites de l'extérieur. Pour cette raison, il est normal que vous n'atteigniez pas toujours complètement la température cible indiquée sur l'écran du produit.

Impossible de se connecter au WiFi

• Vérifiez que le routeur Wi-Fi est connecté, qu'il est allumé et qu'il fonctionne correctement en vérifiant que d'autres appareils ou votre téléphone portable peuvent se connecter au routeur.
• Il faut redémarrer le routeur. Débranchez le routeur, puis rebranchez-le, essayez de redémarrer le routeur. Attendez quelques minutes et vérifiez à nouveau.
• La puce WiFi de l'appareil ne fonctionne qu'à 2,4 Ghz. Veuillez donc vous assurer que votre WiFi domestique fonctionne à cette largeur de bande.

10. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les bacs de recyclage prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques

et électroniques. Ne jetez pas les appareils portant ce symbole avec les ordures ménagères. Apportez ce produit à votre centre de recyclage local ou contactez votre administration municipale.

Le logiciel de l'appareil est en partie basé sur des logiciels libres et open source.

Pour voir les informations complètes sur les droits d'auteur et les conditions de licence applicables, rendez-vous sur :

https://emtech. delta. electrolux. com/license

Pour plus d'informations, visitez le site

www. electrolux. com

Sadržaj

1. SIGURNOSNE INFORMACIJE 97
2. SIGURNOSNE UPUTE 103
3. OPIS UREĐAJA 106
4. UKLJUČENA DODATNA OPREMA 106
5. UPUTE ZA INSTALACIJU 107
6. ZNAČAJKE PRIJENOSNOG KLIMA UREĐAJA 108
7. UPUTE ZA RAD 108
8. ODRŽAVANJE I ČIŠĆENJE 111
9. RJEŠAVANJE PROBLEMA 112
10. BRIGA ZA OKOLIŠ 113

Mislimo NA VAS

Zahvaljujemo vam na kupnji uređaja Electrolux. Odabrali ste proizvod koji sa sobom donosi desetljeća profesionalnog iskustva i inovacija. Inventivan i elegantan, dizajniran po vašoj mjeri. Dakle, kad god ga koristite, možete biti sigurni znajući da ćete svaki put postići izvrsne rezultate. Dobrodošli u Electrolux.

Posjetite našu internetsku stranicu za:

Savjete o uporabi, brošure, rješavanje problema, servisne informacije: www. electrolux. com/webselfservice

Registraciju vašeg proizvoda radi bolje usluge: www. registerelectrolux. com

Kupovinu pribora, potrošnog materijala i originalnih rezervnih dijelova za vaš uređaj: www. electrolux. com/shop
