MODE D'EMPLOI 66471 Märklin

1. Remarques concernant la sécurité lors de l'emploi des transformateurs Märklin 17
2. Raccordement du transformateur 20
3. Exploitation avec transformateurs 21
4. Court-circuit ou surcharge d'un transformateur 22

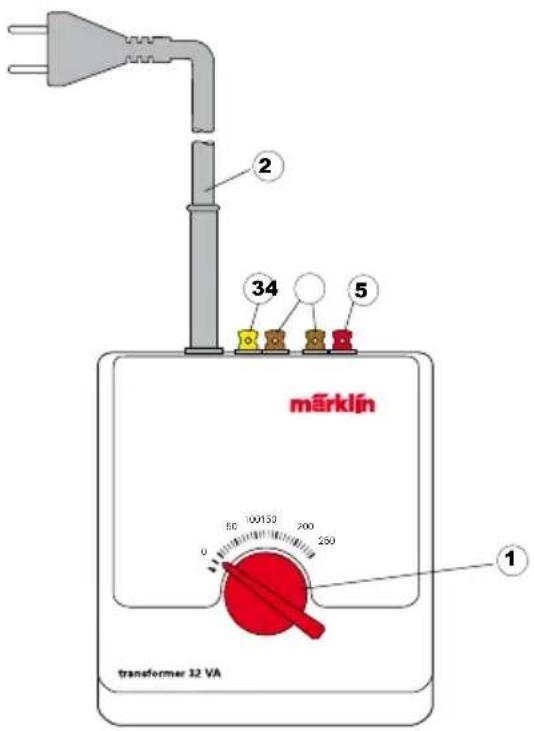

märklin transfermer 32 VA 1 2 34 5

1 - variateur de vitesse
2 - cordon d'alimentation
3-borne jaune («L» = éclairage)
4 - borne marron («0» = branchement de masse)
5 - borne rouge («B» = courant de traction)

Ce produit ne convient pas aux enfants de moins de 15 ans Pendant le jeu, le transformateur ne doit pas être déplacé. Une fois débranché, il ne faut jamais transporter le trans- formateur en le tenant par son cordon électrique.

1. Remarques concernant la sécurité lors de l'emploi des transformateurs Märklin

Veuillez prendre impérativement connaissance des remarques suivantes avant la première mise en service d'un transformateur Märklin:

- Tous les transformateurs doivent être reliés à une seule et unique prise de courant alimentée conformément à la tension mentionnée sur la fiche signalétique du transformateur.

Exemple: plaque signalétique du transformateur 230V

Transformer 66470 PRI 230 V 50/60 Hz SEC 32 VA max. 2 A IP40 O-L 16V~ O-B 4-16/24V~ } 50924 STEGER36-101.0 Nur für trockene Räume

• Le transformateur est exclusivement destiné à être exploité en local fermé.
• Installez le transformateur sur un support fixe. Ne mettez jamais le transformateur en service sur un support humide ou facilement inflammable.
• Le transformateur n'est pas un jouet. Il ne peut servir qu'à la commande de réseaux miniatures. Voici une série de conseils sur la façon de s'en servir.
• Lors de son transport, le transformateur ne peut jamais être tenu par son cordon électrique. Lorsque vous venez de l'utiliser, laissez refroidir le transformateur avant de le déplacer.
• Vérifiez régulièrement le bon état du cordon d'alimentation ainsi que celui du boîtier du transformateur. Cette vérification optique ne peut se faire que si les fiches de tous les transformateurs en service sont retirées de la ou des prises de courant domestiques. En cas de soupçon de détérioration, si minime soit-il, le transformateur doit être testé par un détaillant spécialisé (par ex. Service de réparation Märklin) pour vérification approfondie et réparation. Le cordon d'alimentation des transformateurs ne peut pas être remplacé. Dans ce cas, veillez à ce que l'élimination soit faite manière professionnelle (respect de l'environnement) ou envoyez le transformateur au Service de réparation Märklin pour échange.

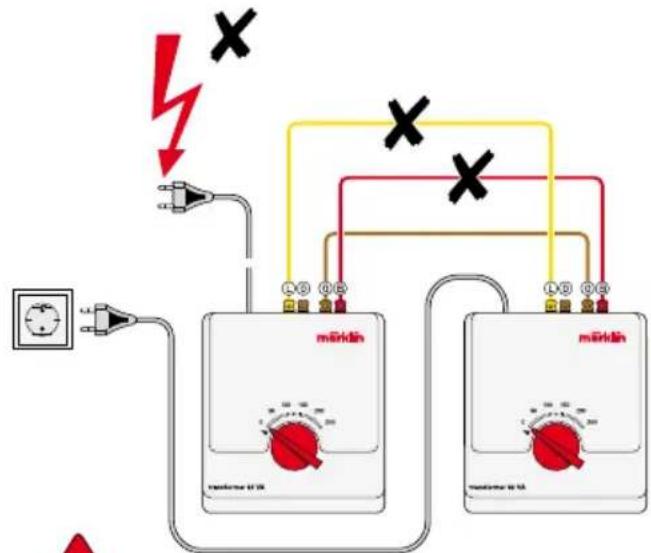

Règles de sécurité à respecter systématiquement pour la connexion de plus d'un transformateur:

- Pour connecter des consommateurs électriques (par exemple raccordements de rail, aiguillages, signaux,

éclairage, etc) à un même transformateur, il faut impérativement débrancher au préalable les fiches de tous les transformateurs présents!

- Les sorties courant alternatif de deux transformateurs ou plus ne doivent jamais être reliées entre elles.

mürklin mürklin Power outlet 10.0 Power outlet 10.0

Si en dehors de la borne de mise à la masse marron, on relie également les sorties en courant alternatif jaunes ou rouges de deux transformateurs ou plus, il y a danger de mort dans les cas les plus critiques. Si une fiche

de ces transformateurs est introduit dans une prise, le courant alternatif présent sur les parties nues des fiches des autres transformateurs représente un danger.

A respecter impérativement:

Il faut donc toujours introduire les fiches de plusieurs transformateurs dans une même prise multiple. Pour relier des transformateurs au secteur ou les isoler du secteur, il faut exclusivement utiliser la fiche de la prise multiple.

- Ne jamais connecter simultanément des consommateurs électriques (par exemple raccordements de rail, aiguillages, signaux, éclairage, etc) à deux transformateurs ou plus sous peine de s'exposer aux risques mentionnés ci dessus.

Avertissement:

Il est également interdit d'alimenter à l'aide de transformateurs différents deux ou plusieurs articles magnétiques connectés ensemble à un interrupteur ou à un élément de voie de télécommande.

- Ne jamais toucher les parties nues métalliques d'une fiche de prise de courant avant la mise hors tension du réseau complet. Ceci signifie que tous les transformateurs doivent être coupés du secteur!

- En exploitation conventionnelle avec des transformateurs courant alternatif, il ne faut jamais garer durablement une locomotive sur un élément de sectionnement entre deux circuits électriques!

2. Raccordement du transformateur

Avant de raccorder le transformateur au réseau ferroviaire miniature, vérifiez si toutes les fiches de tous les transformateurs sont réellement retirées des prises de courant domestiques!

Possibilités d'utilisation

Exploitation avec Märklin H0 ou 1 courant alternatif Raccordement conventionnel de moteurs d'aiguillages ou de signaux Raccordement conventionnel d'éclairages miniatures

Raccordement de transformateurs 32 W à des réseaux H0 Märklin

Les éléments suivant permettent l'alimentation en Märklin H0:

Rails d'alimentation

Voie K: 2290, 2292

Pour chaque transformateur utilisé comme appareil de pilotage, il faut prévoir une voie 2292.

Kits d'alimentation

Voie C: 74046, 74040

Pour chaque transformateur utilisé comme appareil de pilotage, il faut prévoir une garniture d'alimentation avec 74046.

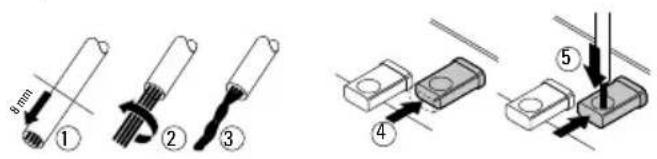

Préparer et raccorder les câbles

Connector le câble à conducteur central rouge de la voie de raccordement à la borne rouge («B» = courant de traction) du Transformer 32 W. Connecter ensuite le câble de masse marron de la voie de raccordement à la borne marron («0» = masse) du Transformer 32 W (Figure 1, page 58).

Attention, danger!

Prévenez absolument vos enfants de ne jamais introduire les câbles d'alimentation dans une prise de courant!

Plusieurs voies de raccordement

Pour les réseaux de taille moyenne et grande l'alimentation en tension doit être multiple. Il est recommandé de monter une voie de raccordement tous les 2 à 3 m de longueur de rail (Figure 2, page 58).

Plusieurs circuits

Pour pouvoir commander individuellement plusieurs locomotives, le réseau doit être subdivisé en plusieurs circuits par des isolations à conducteur central (7522 pour voies K, 74030 pour voies C). Chaque circuits a son propre Transformer 32 W avec au moins un branchement de courant de traction. En cas d'utilisation de plusieurs transformateurs respecter scrupuleusement les consignes de sécurité données plus haut (Figure 5 et 6, page 60/61).

Raccordement de transformateurs 32 W à des réseaux 1 Märklin

Le Transformer 32 W ne peut être utilisé que dans des locaux secs.

Pour les voies Märklin 1 on utilise le jeu de bornes de raccordement 5654 pour l'alimentation en tension. (Figure 3, page 59). Pour chaque transformateur utilisé comme appareil de pilotage, il faut prévoir une garniture d'alimentation avec 104 770.

Raccordement de lampes ou articles électromagnétiques

Les lampes miniatures ou les articles électromagnétiques tels que les moteurs d'aiguillages ou de signaux sont raccordés à une sortie courant d'un transformateur délivrant une tension constante de 16 volts courant alternatif. Tous les transformateurs Märklin décrits dans ce mode d'emploi possèdent une telle sortie (prises jaune + brune).

Les lampes de modélisme ferroviaire des maisons et/ou des lampadaires des rues sont directement raccordées à la borne jaune «L» et à la borne marron «0» du Transformer 32 W.

Vous trouverez dans la figure 4 (page 59) le graphique concernant le raccordement de lampes miniatures et dans les figures 7 et 8 (page 62/63), les graphiques concernant le raccordement de moteurs d'aiguillages ou de signaux.

Attention, important: les lampes miniatures ou les articles électromagnétiques raccordés doivent convenir à une tension de 16 volts (AC) courant alternatif.

Un article électromagnétique ou une lampe ne doit jamais être connecté simultanément à deux transformateurs différents.

Si deux articles électromagnétiques sont connectés ensemble à une voie de télécommande ou à un pupitre de commande, les deux articles électromagnétiques doivent être alimentés à partir du même transformateur.

3. Exploitation avec les transformateurs 32 W

Réseau avec un transformateur: Insérez la fiche dans la prise de courant domestique.

Réseau avec plusieurs transformateurs: Insérez la fiche de la prise multiple à laquelle tous les transformateurs sont raccordés dans la prise de courant domestique. Si vous utilisez une prise multiple dotée d'un interrupteur, branchez le courant à l'aide de cet interrupteur.

Exploitation avec les transformateurs 32 W

En tournant le variateur de vitesse du Transformer 32 W, on fait varier la vitesse de la locomotive.

Vers la droite – la locomotive roule plus vite

Vers la gauche – la locomotive roule plus lentement

Vers la gauche – sur position «0» - la locomotive s'arrête

Changer le sens de marche:

En tournant le variateur de vitesse vers la gauche sur la position «0», on change le sens de marche de la locomotive.

4. Court-circuit ou surcharge d'un transformateur

Protection contre les surcharges :

Un interrupteur thermique intégré protège le Transformer en cas de surcharge ou de court-circuit. Les locomotives s'arrêtent, les articles électromagnétiques ne peuvent plus être commandés et les lampes raccordées s'éteignent.

Il est recommandé de procéder comme suit :

1. Débrancher les connecteurs de tous les transformateurs utilisés
2. Rechercher le court-circuit sur le réseau et le supprimer
3. Au bout d'une minute environ l'interrupteur thermique se replace en position de fonctionnement. A l'expiration de cet intervalle de temps, tous les Transformer peuvent à nouveau être mis en service.

Si le Transformer est à nouveau coupé sans que l'on ait trouvé un court-circuit, le Transformer est en surcharge.

Dans ce cas le nombre d'accessoires raccordés à ce Transformer doit être réduit.

Autres remarques

Tous les produits Märklin sont conformes aux dispositions pertinentes pour l'extradition des interférences radio. L'usure et/ou un entretien insuffisant du matériel ainsi qu'une utilisation non conforme aux consignes peuvent entraîner des parasites plus importants. Une notice concernant ce sujet peut être fournie sur demande.

Le schéma de raccordement se rapportant spécialement aux divers aiguillages ou signaux se trouve dans les modes d'emploi accompagnant ces produits.

Vérification de la polarité

Si deux transformateurs de traction ou plus sont utilisés sur un réseau pour différents circuits, en cas de polarité différente des transformateurs il peut se produire des étincelles plus importantes sur le frotteur des locomotives, au passage du poste de sectionnement entre deux circuits. Dans ce cas, le connecteur de l'un des deux transformateurs doit être retiré de la prise et rebranché après avoir été tourné de 180 degrés.
