31884 - Chargeur de piles Berger & Schröter - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur solaire pour caméra de chasse avec batterie intégrée
Marque	Berger & Schröter
Modèle	31884
Dimensions (L x l x H)	158 x 102 x 14 mm
Poids	188 g
Puissance solaire maximale	1,5 W
Batterie intégrée	Lithium 1500 mAh
Entrée de charge externe	DC 5 V / 500 mA
Sortie maximale	DC 6 V / 1500 mA
Indice de protection	IP56 (protégé contre les projections d'eau)
Température de fonctionnement	-20 °C à +50 °C
Température de stockage	-30 °C à +70 °C
Durée de vie estimée	3 à 5 ans
Câbles fournis	Câble de charge (A) et câble d'alimentation (B)
Montage	Sur arbre (sangle) ou sur mur (support fourni)
Angle d'installation recommandé	30 à 45 degrés par rapport à l'horizontale
Indicateurs LED	Bleu : prêt ; Rouge : en charge ; Éteint : charge terminée
Compatibilité	Alimentation des caméras de chasse Berger & Schröter
Entretien	Nettoyer la vitre avec un chiffon doux et sec
Sécurité	Ne pas ouvrir le boîtier ; couvrir les interfaces inutilisées
Contenu de la boîte	Panneau solaire, sangle, support mural, câbles, vis, chevilles, clé Allen

FOIRE AUX QUESTIONS - 31884 Berger & Schröter

Comment installer le panneau solaire sur un arbre ?

Utilisez la sangle fournie pour attacher le panneau à l'arbre. Assurez-vous que le panneau est bien fixé et orienté vers le soleil, avec un angle de 30 à 45 degrés.

Quel est l'angle idéal pour le panneau solaire ?

L'angle recommandé est de 30 à 45 degrés par rapport à l'horizontale. Cela optimise la captation du soleil tout en évitant l'accumulation de débris ou d'eau sur la vitre.

Que signifie la LED bleue ?

La LED bleue indique que le panneau solaire est prêt à l'emploi et qu'il n'est pas en cours de charge.

Puis-je recharger le panneau solaire via un adaptateur secteur ?

Oui, utilisez le câble A (câble de charge) avec une alimentation DC 5 V / 500 mA. Branchez le côté rond sur l'interface 5V IN du panneau et le côté carré sur l'adaptateur.

Combien de temps faut-il pour charger la batterie intégrée ?

Avec un ensoleillement suffisant, la charge peut être complétée en une journée. La LED rouge s'éteint lorsque la charge est terminée.

Le panneau solaire est-il étanche ?

Oui, il est protégé contre les projections d'eau avec un indice IP56. Cependant, évitez de le placer dans une zone inondable.

Comment nettoyer le panneau solaire ?

Utilisez un chiffon doux et sec pour enlever la poussière ou la saleté de la vitre. Un nettoyage régulier est nécessaire pour ne pas entraver la charge.

Puis-je utiliser le panneau avec d'autres caméras que Berger & Schröter ?

Le fabricant recommande une utilisation exclusivement avec ses caméras de chasse. Une utilisation avec d'autres appareils peut causer des dommages.

Que faire si la batterie ne se charge pas ?

Vérifiez que la vitre est propre, que le panneau est bien exposé au soleil et que les câbles sont correctement branchés. Si le problème persiste, contactez le revendeur.

Quels accessoires sont inclus dans la boîte ?

La boîte contient le panneau solaire, une sangle, un support mural, deux câbles (A et B), des vis, des chevilles murales, une clé Allen et un axe de pivot.

MODE D'EMPLOI 31884 Berger & Schröter

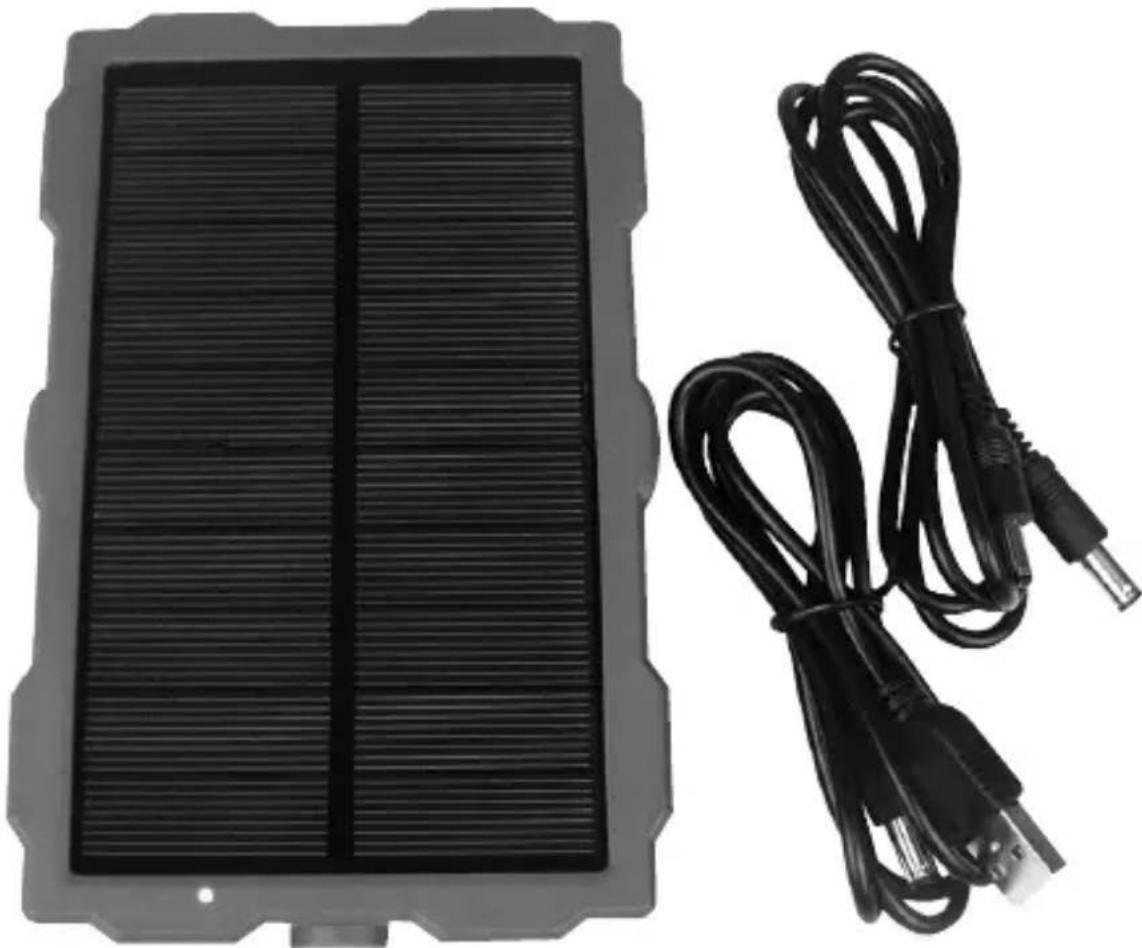

(f) instructions d'utilisation panneau solaire ref. art. 31884

Le mode d'emploi fait partie intégrante de ce produit. Il contient des informations importantes concernant la sécurité, l'utilisation et la mise au rebut. Familiarisez-vous avec toutes les consignes d'utilisation et de sécurité avant d'utiliser le produit. N'utilisez ce produit qu'en respectant les instructions données et pour les seuls domaines d'application cités. Cette documentation est protégée par le copyright. Toute reproduction ou diffusion, qu'elle soit totale ou partielle, et diffusion d'images (qu'elles aient été modifiées ou non) n'est autorisée qu'après accord écrit du fabricant.

Utilisation

Cet appareil est seulement pour l'alimentation de nos caméras sauvages. Le fabricant ne peut être rendu responsable de dommages survenus par manque de respect de ces consignes, du fait d'une utilisation non appropriée ou de réparations non réalisées par un spécialiste.

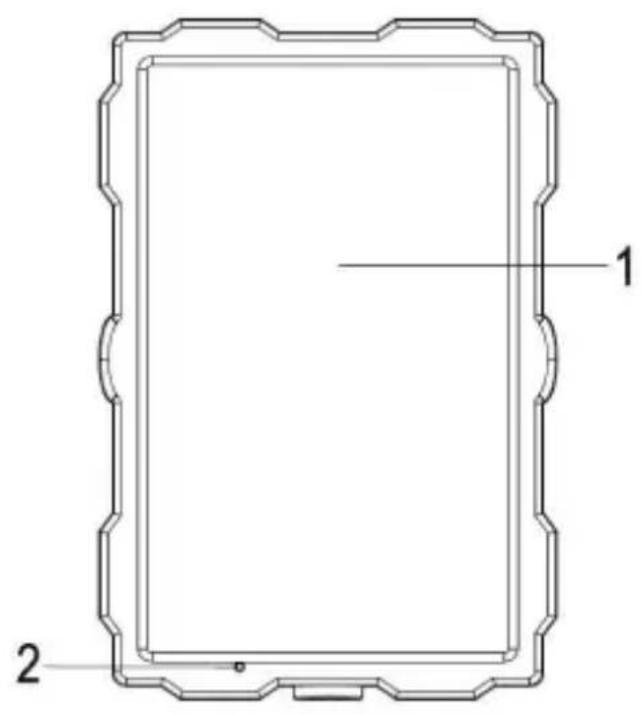

Présentation du produit

1. Verre d'absorption d'énergie
2. Voyant lumineux
3. Fente de trépied
4. interface de sortie 6V
5. interface d'entrée 5V
6. Fente de trépied

Spécification

• Puissance de charge solaire maximale: 1.5W
• Charge de courant maximale: 300 mA
• Batterie au lithium 1500mAh intégrée
• Entrée de charge externe: DC 5V / 500mA
• Sortie maximale: DC 6V / 1500mA
• Durée de charge de la batterie: La charge peut être effectuée en une journée suffisamment de rayonnement solaire peut être complété.
• Maximum de 9418 photos par jour ou de 3741 photos pendant la nuit possible
• 2716 clips vidéo maximum par jour ou 458 clips vidéo la nuit. (la durée par défaut d'un clip vidéo est de 5 secondes)
• Température de fonctionnement: -20 °Cà + 50 °C
• Température de stockage: -30 °Cà + 70 °C • Durée de vie: environ 3 à 5 ans
• Dimensions: ca.158 x 102 x 14 mm
• Poids: environ 188 g

Le panneau solaire est protégé contre les projections d'eau (indice de protection IP 56).

Prudence

1. Lorsque vous allumez la caméra de chasse à travers le panneau solaire, assurez-vous que vous avez au moins 4 piles installées dans la caméra de chasse en réserve.
2. N'essayez jamais d'ouvrir le boîtier ou de le modifier de quelque manière que ce soit. La maintenance et les réparations ne doivent être effectuées que par des prestataires agréés. Si une réparation est nécessaire, veuillez contacter le revendeur directement.
3. Pour le nettoyage, utilisez un chiffon sec et doux ordinaire pour enlever la poussière ou la saleté sur la vitre du panneau solaire, sinon cela pourrait empêcher la charge.
4. Laissez le couvercle en caoutchouc à l'interface s'il n'est pas utilisé pour empêcher l'eau d'entrer, ce qui pourrait causer des dommages en court-circuit.

Introduction à l'opération installer

Vous pouvez attacher le panneau solaire à un arbre à travers une sangle. Ou avec un support sur des surfaces planes.

1. Fixez le panneau solaire avec une sangle ou un support.
2. Le panneau solaire devrait être placé là où il y a assez de lumière du soleil et aucune branche avec des feuilles n'écarterait la lumière du soleil. Le verre d'absorption d'énergie doit être aligné avec la lumière du soleil.
3. Placez le panneau solaire à l'endroit où il ne sera pas inondé par la pluie si possible.
4. Réglez l'angle entre le verre du capteur solaire et le plan horizontal, à un angle d'environ 30-45 degrés. Si l'angle est trop petit, le verre sera trop exposé à la pluie ou la chute de débris risque d'endommager le verre. Si l'angle est trop grand, la lumière du soleil peut ne pas suffire.
5. Vérifiez que le panneau solaire est bien fixé.

Lien

Nous livrons deux câbles comme ci-dessous.

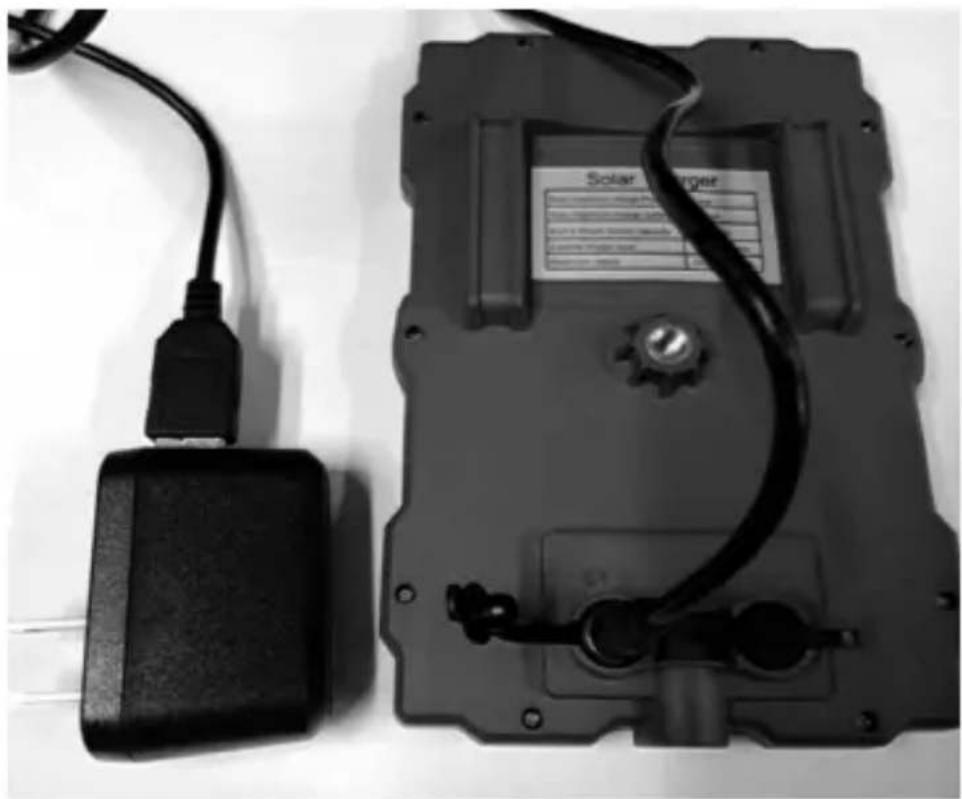

Câble A: Utilisé pour charger le panneau solaire avec une alimentation de 5V, connecter le côté carré à l'adaptateur et le côté rond à l'interface 5V IN du panneau solaire.

Câble B: Utilisé pour alimenter la caméra de chasse avec l'énergie du panneau solaire. Connectez le côté étroit avec la prise DC de la caméra de chasse. Connectez le plus grand côté à l'interface 6V OUT du panneau solaire.

Câble A

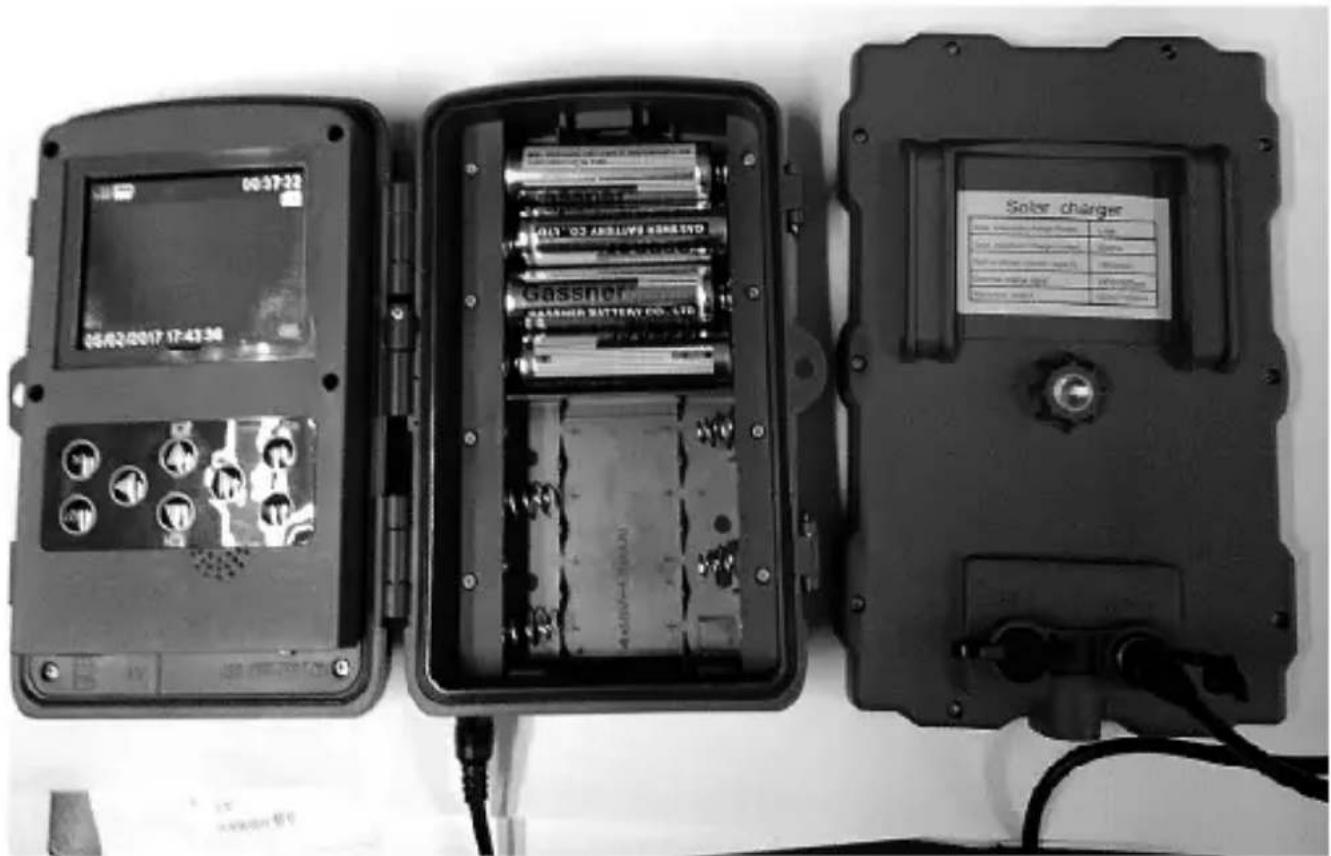

Connectez la caméra de chasse à l'alimentation soutien

Le voyant LED indique le mode dans lequel se trouve le panneau solaire.

1. La lumière est bleue, le panneau est prêt à l'emploi.
2. La lumière est rouge lorsque le panneau solaire via l'adaptateur ou le La lumière du soleil est en train d'être chargée.
3. Le processus de charge est terminé, la lumière s'éteint.

Vous pouvez monter la panneau solaire sur un mur ou sur un arbre en utilisant le support mural fourni. Avant de monter le support mural, vous devez vous assurer que toutes les vis fournies sont bien serrées.

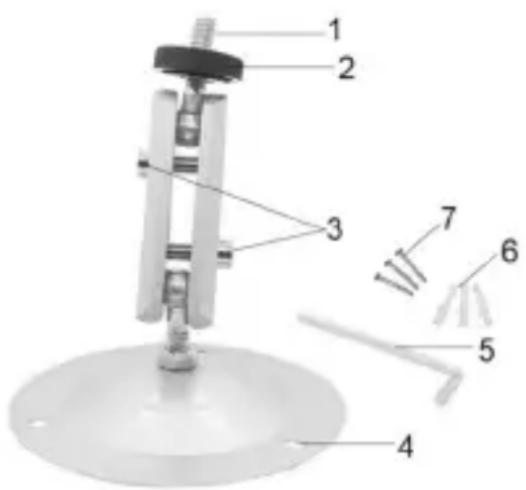

Composants

1 Vis du trépied 2 Écrou de blocage 3 Axes de pivot 4 Trous forés 5 Clé Allen 6 Chevilles murales 7 Vis

• Perceuse
• Mèche de forage maçonnerie/béton 6 mm • Tête de tournevis Phillips

Attention

• Assurez-vous qu'il n'y a aucune ligne électrique, conduite d'eau ou de chauffage installée dans le lieu où le perçage doit être réalisé.
• Les chevilles murales fournies conviennent uniquement à un montage dans du béton ou de la pierre. Avant de commencer l'installation, veuillez vérifier avec soin votre lieu d'installation, afin de vérifier qu'il est compatible avec l'utilisation des chevilles. Le matériel de montage utilisé doit être compatible avec chaque lieu d'installation. En cas de doute, consultez un professionnel.

Étapes de l'installation

• Marquer les trous de perçage en tenant le pied du support mural à l'emplacement de montage souhaité, et marquer la position des trous.
• Utiliser une mèche de forage de 6 mm afin de percer les trous requis, et insérer dans le mur les chevilles compatibles.
• Visser le support mural au mur, en utilisant les vis fournies.
• Monter la panneau solaire sur la vis du trépied, et visser la panneau solaire sans aller à fond (à peu près trois tours).
• Tourner la panneau solaire dans la direction désirée, et la verrouiller avec l'écrou de blocage.
• Pour bouger la panneau solaire dans sa position finale, desserrer légèrement les deux axes de pivot, et fixer la position en resserrant les deux axes de pivot.
