BEDIENUNGSANLEITUNG 31884 Berger & Schröter

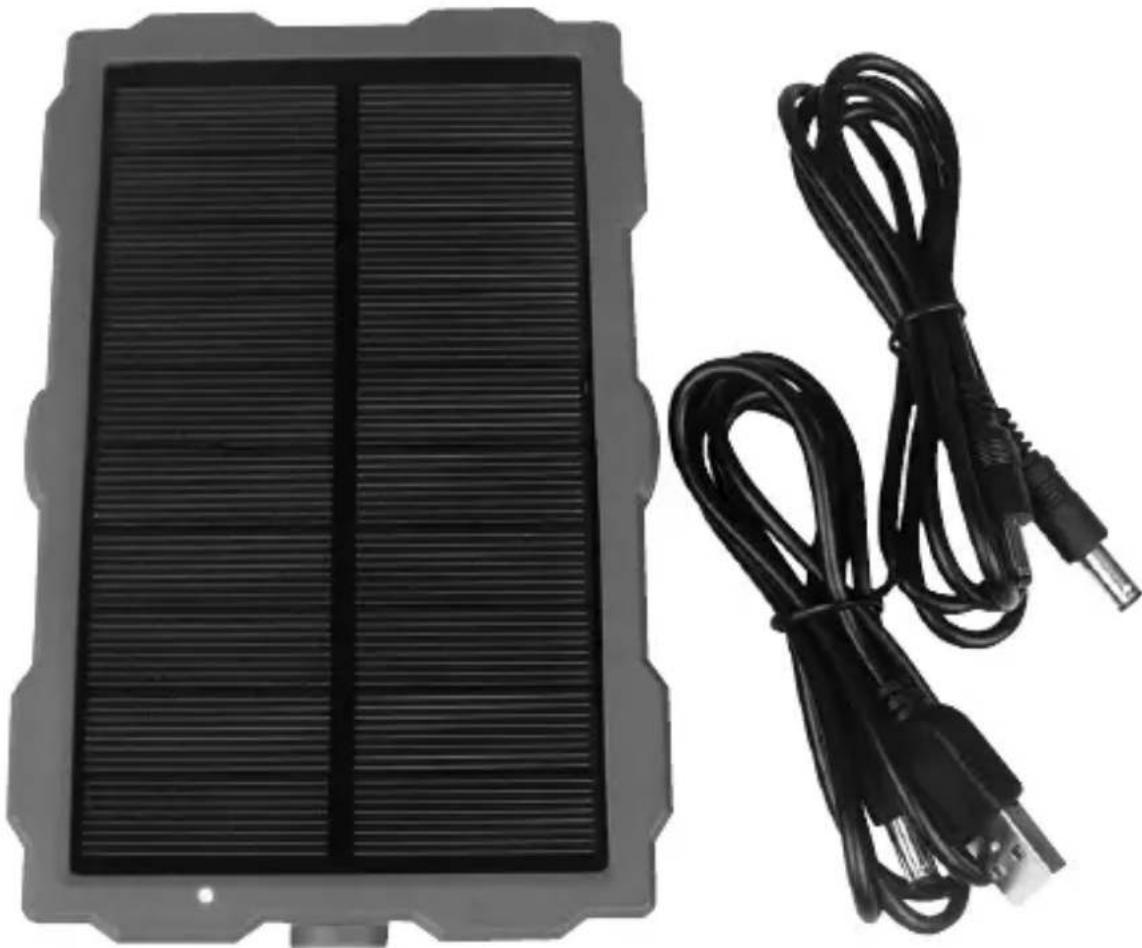

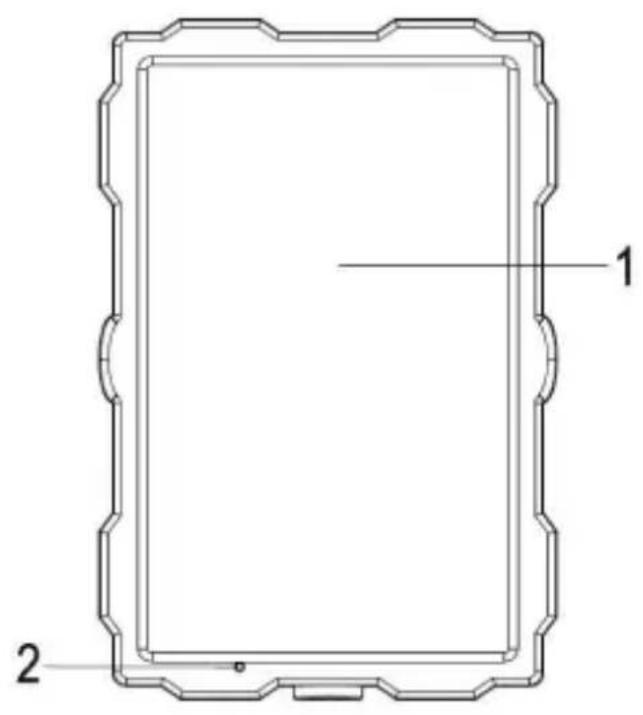

(D) Bedienungsanleitung Solar Panel Art.-Nr. 31884 Einführung: Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Entsor- gung. Bevor Sie das Produkt verwenden, machen Sie sich mit allen Be- triebs- und Sicherheitshinweisen vertraut. Verwenden Sie dieses Produkt nur wie beschrieben und nur für die genannten Anwendungs- bereiche. Diese Dokumentation ist urheberrechtlich geschützt. Eine Vervielfälti- gung oder Wiedergabe, auch auszugsweise, und die Wiedergabe von Bildern (auch in einem modifizierten Zustand) ist nur mit schriftlicher Genehmigung des Herstellers zulässig. Verwendungszweck: Dieses Gerät ist nur für die Stromversorgung von unseren Wild-Kameras. Der Hersteller übernimmt keine Haftung für Schäden verursacht durch Nichtbeachtung dieser Vorschriften, unsach- gemäßen Gebrauch oder nicht fachgerechte Reparaturen.2 Produktübersicht

4. 6V Ausgangsschnittstelle

5. 5V Eingabeschnittstelle

• Maximale Solar-Ladeenergie: 1,5W

• Maximale Strom-Ladung: 300 mA

• Eingebaute 1500mAh Lithium-Batterie

• Externer Ladeeingang: DC 5V / 500mA

• Maximale Ausgabe: DC 6V / 1500mA

• Batterieladedauer: Der Ladevorgang kann an einem Tag bei ausreichender Sonneneinstrahlung abgeschlossen werden.

• Max. 9418 Fotos am Tag oder 3741 Fotos in der Nacht möglich

• Max. 2716 Videoclips am Tag oder 458 Videoclips in der Nacht. (die Standardlänge eines Videoclips beträgt 5 Sekunden)

• Betriebstemperatur: -20 ℃ bis + 50 ℃

• Lagerungstemperatur: -30 ℃ bis + 70 ℃

• Lebensdauer: ca. 3 bis 5 Jahre

• Maße: ca.158 x 102 x 14 mm

• Das Solarpanel ist Spritzwasser geschützt (IP-Schutzklasse 56). Vorsicht

1. Beim Einschalten der Jagdkamera durch das Solar Panel, stellen Sie

bitte sicher, dass Sie mindestens 4 Stück Batterien in der Jagdkamera als Reserve installiert haben.

2. Versuchen Sie niemals, das Gehäuse des Geräts zu öffnen oder es in

irgendeiner Weise zu ändern. Wartung und Reparatur sollte nur von au- torisierten Dienstleistern durchgeführt werden. Sollte eine Reparatur er- forderlich sein, wenden Sie sich bitte direkt an den Händler.

3. Zum Reinigen ist regelmäßige ein trockenes und weiches Tuch zu ver-

wenden um Staub oder Schmutz auf dem Solarpanelglas zu entfernen, das kann sonst ein Aufladen verhindern.

4. Die Gummiabdeckung an der Schnittstelle stecken lassen, wenn

diese nicht verwendet wird um zu vermeiden das Wasser eintritt, das kann zu Kurzschlussschäden führen.4 Bedienung Einführung Installieren Sie können das Solarpanel an einem Baum durch ein Gurtband befe- stigen. Oder mit einer Halterung an ebenen Flächen. 1.Das Solarpanel mit einem Gurtband oder Halterung befestigen. 2.Das Solarpanel sollte dort platziert werden, wo es genug Sonnenlicht bekommt und keine Äste mit Blättern das Sonnenlicht abhalten. Das Energieabsorptionsglas muss zum Sonnenlicht ausgerichtet sein.

3. Platzieren Sie das Solarmodul dort, wo es nach möglichkeit nicht vom

Regen überschwemmt werden kann.

4. Justieren Sie den Winkel zwischen dem Sonnenkollektorglas und ho-

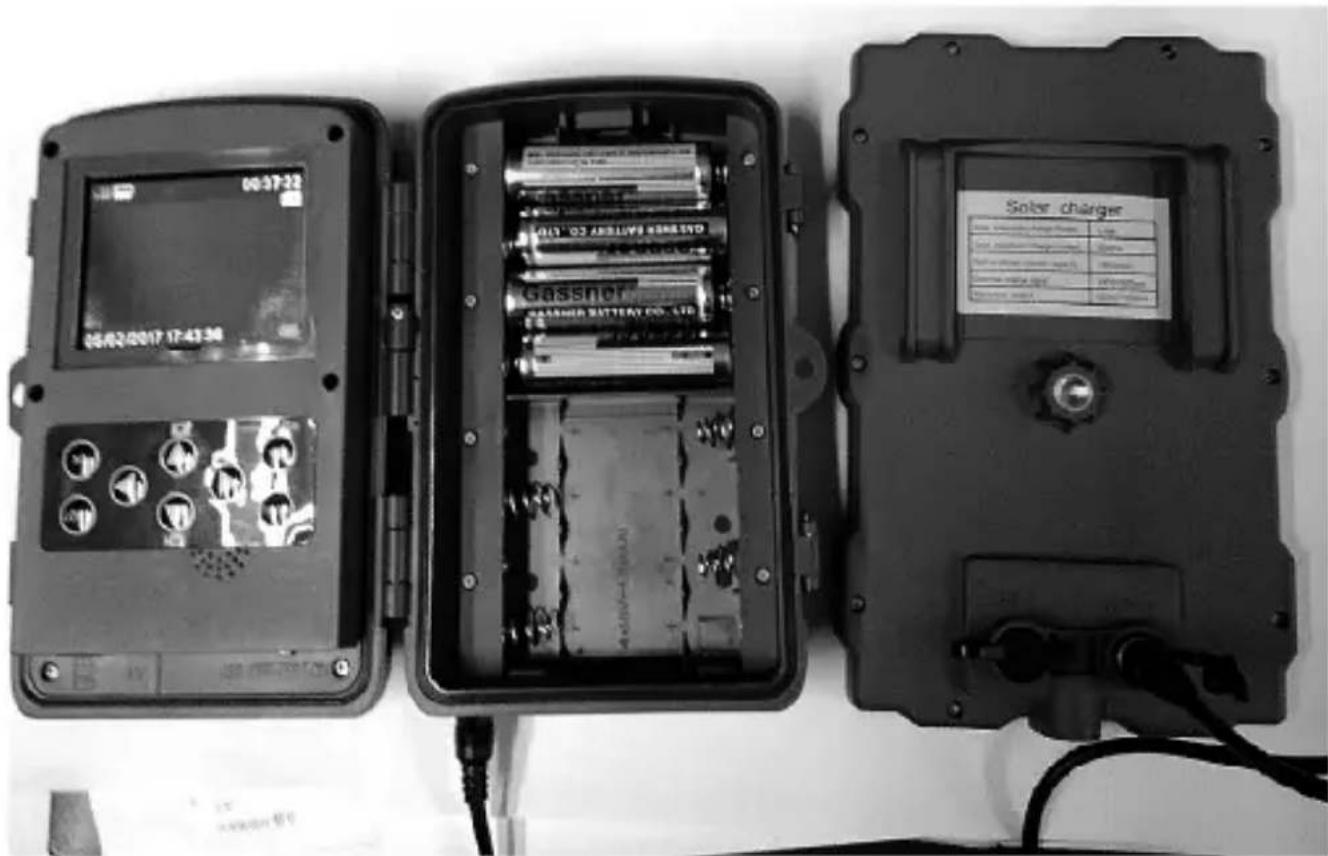

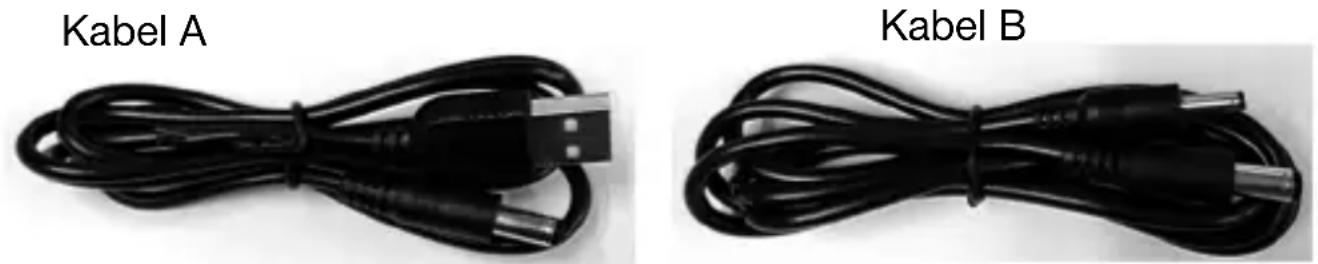

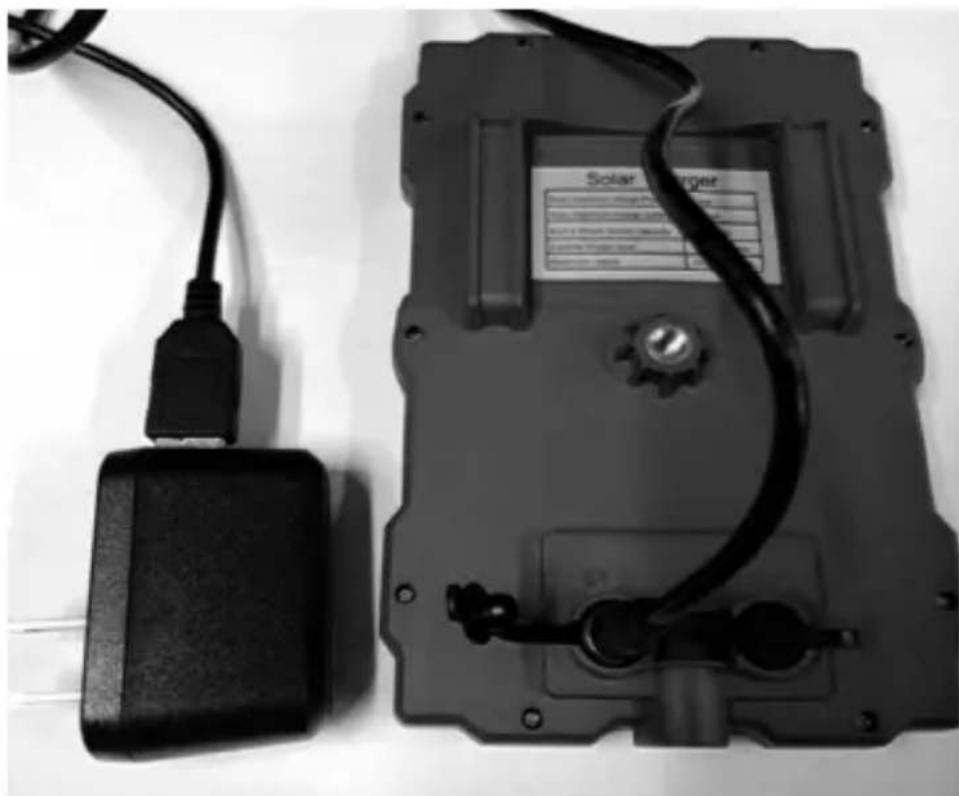

rizontale Ebene, in einem Winkel von ca. 30-45 Grad. Wenn der Winkel zu klein ist, wird das Glas zu sehr dem Regen ausgesetzt oder herun- terfallende Fremdkörper können das Glas beschädigen. Wenn der Win- kel ist zu groß kann eventuell das Sonnenlicht nicht ausreichen. 5.Überprüfen Sie, ob das Solarmodul gut befestigt ist. Verbindung Wir liefern zwei Kabel wie unten. Kabel A: Wird zum Laden des Solarpanels mit 5V Strom verwendet, Quadratische Seite mit dem Adapter verbinden und runde Seite an die 5V IN - Schnittstelle an der Sonnenkollektor. Kabel B: Wird verwendet, um die Jagdkamera mit Strom vom Solar Panel zu versorgen. Die schmale Seite Seite mit der DC-Buchse der Jagdkamera verbinden. Die größere Seite an der 6V OUT-Schnittstelle auf dem Solarpanel anschließen. Kabel A Kabel B5 Schließen Sie den Adapter zum Laden an Schließen Sie die Jagdkamera an, um die Stromversorgung zu unterstützen6 LED Kontrollleuchte Das LED Licht zeigt an in welchem Modus sich das Solar Panel befindet.

1. Das Licht ist blau, das Panel ist betriebsbereit.

2. Das Licht ist rot, wenn das Solar Panel über den Adapter oder das

Sonnenlicht geladen wird.

3. Der Ladevorgang ist beendet, das Licht erlischt.7

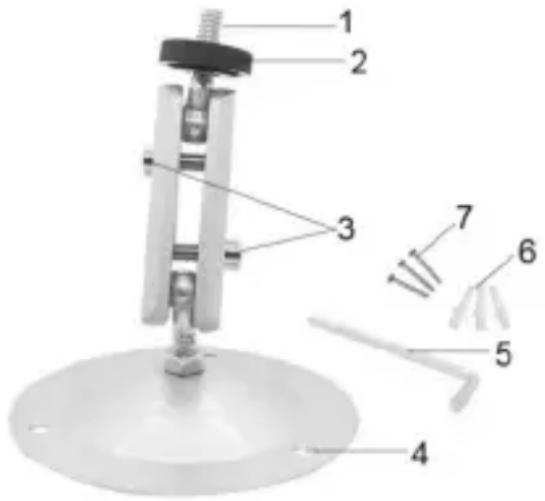

Verwendung der Wandaufhängung Sie können das Solar Panel mithilfe der Wandaufhängung an einer Wand oder einem Baum befestigen. Bevor Sie die Wandaufhängung in- stallieren, sollten Sie sicherstellen, dass alle Schrauben festgedreht wur- den. Bauteile

2 Sicherungsmutter 3 Gelenkbolzen 4 Bohrlöcher 5 Innensechskantschlüssel 6 Dübel 7 Schrauben Installation der Wandaufhängung Erforderliche Werkzeuge

• Kreuzschlitzschraubenzieher Achtung

• Bohren Sie nicht wo Stromleitungen, Wasserleitungen oder Heizungsrohren verlaufen.

• Die mitgelieferten Dübel eignen sich nur zur Installation an Beton oder Stein. Bevor Sie mit der Installation anfangen, sollte sichergestellt wer- den, dass der Einbauort für die Verwendung der Dübel geeignet ist. Das Montagematerial muss für den jeweiligen Ort passend gewählt werden. Falls Sie sich nicht sicher sind, wenden Sie sich bitte an einen Spezial- isten.8 Berger & Schröter GmbH Voerder Str. 83 - 58135 Hagen Einbauschritte

• Markieren Sie die Bohrlöcher, indem Sie den Fuß der Wandaufhän- gung an die gewünschte Einbaustelle halten und die Position der Bohrlöcher markieren.

• Verwenden Sie einen Bohrer mit einem 6 mm Bohraufsatz um die er- forderlichen Löcher zu bohren, installieren Sie dann die Dübel bündig mit der Wand.

• Schrauben Sie die Wandaufhängung mithilfe der mitgelieferten Schrauben an die Wand.

• Befestigen Sie das Solar Panel an der Stativschraube und schrauben Sie das Solar Panel leicht an (mit etwa drei Umdrehungen).

• Drehen Sie das Solar Panel in die gewünschte Richtung und sichern Sie diese mit der Feststellmutter.
