Caractéristiques techniques	Table de mixage numérique avec 4 canaux, connectivité USB, égaliseur 3 bandes par canal.
Utilisation	Idéale pour les DJ, les musiciens et les producteurs de musique, permettant un contrôle précis du son.
Maintenance et réparation	Nettoyage régulier des faders et des boutons recommandé, vérification des connexions audio.
Sécurité	Utiliser uniquement avec un adaptateur secteur compatible, éviter l'exposition à l'humidité.
Informations générales	Compatible avec la plupart des logiciels de production musicale, garantie de 2 ans.

FOIRE AUX QUESTIONS - Platform Nano Air icon

Comment connecter la Icon Platform Nano Air à mon ordinateur ?

Pour connecter la Icon Platform Nano Air à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble à la table de mixage et l'autre à un port USB de votre ordinateur. Assurez-vous que le pilote est installé si nécessaire.

Pourquoi le son est-il faible lors de l'utilisation de la table de mixage ?

Vérifiez les niveaux de volume sur la table de mixage ainsi que sur votre logiciel audio. Assurez-vous que les faders sont correctement réglés et que le mute n'est pas activé.

Comment régler les paramètres d'égalisation sur la Icon Platform Nano Air ?

Utilisez les contrôles d'égalisation situés sur la table de mixage pour ajuster les basses, les médiums et les aigus. Référez-vous au manuel pour des instructions spécifiques sur la façon de procéder.

La table de mixage ne s'allume pas, que faire ?

Vérifiez si le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher un autre appareil sur la même prise pour confirmer. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware de la Icon Platform Nano Air ?

Téléchargez le dernier firmware depuis le site officiel de Icon. Suivez les instructions fournies pour mettre à jour le firmware en utilisant le logiciel fourni.

Est-ce que la Icon Platform Nano Air est compatible avec tous les logiciels de mixage ?

La Icon Platform Nano Air est compatible avec la plupart des logiciels de mixage, mais il est recommandé de vérifier la liste de compatibilité sur le site officiel pour des informations précises.

Comment configurer les contrôles MIDI sur la table de mixage ?

Accédez aux paramètres MIDI de votre logiciel de mixage et suivez les instructions pour assigner les contrôles de la table de mixage. Assurez-vous que la table de mixage est reconnue comme un appareil MIDI.

Que faire si la table de mixage ne reconnaît pas mes entrées audio ?

Vérifiez que vos câbles audio sont correctement branchés et testez-les avec un autre appareil pour vous assurer qu'ils fonctionnent. Assurez-vous également que les entrées sont sélectionnées correctement sur la table de mixage.

Comment nettoyer ma Icon Platform Nano Air ?

Pour nettoyer la table de mixage, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

MODE D'EMPLOI Platform Nano Air icon

User manual Surface de contrôle MIDI/Audio sans l avec équilibreur avant-arrière motorisé pour la productionATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Conez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit. Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.

2. Conserver ces instructions pour toute lecture ultérieure.

3. Lisez avec attention toutes les consignes de sécurité.

4. Suivez les instructions du fabricant.

5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.

6. Nettoyez l'appareil uniquement avec un tissu humide.

7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon

les instructions du fabricant.

8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de

générer de la chaleur (amplicateurs de puissance par exemple).

9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec

polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.

10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.).

Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.

11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.

12. Consultez un service de réparation qualié pour tout dysfonctionnement (dommage sur le cordon

• secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).Introductions p. 4
• Contenu de l'emballage p. 4
• Enregistrement de votre produit ICON Pro Audio sur votre compte personnel p. 5

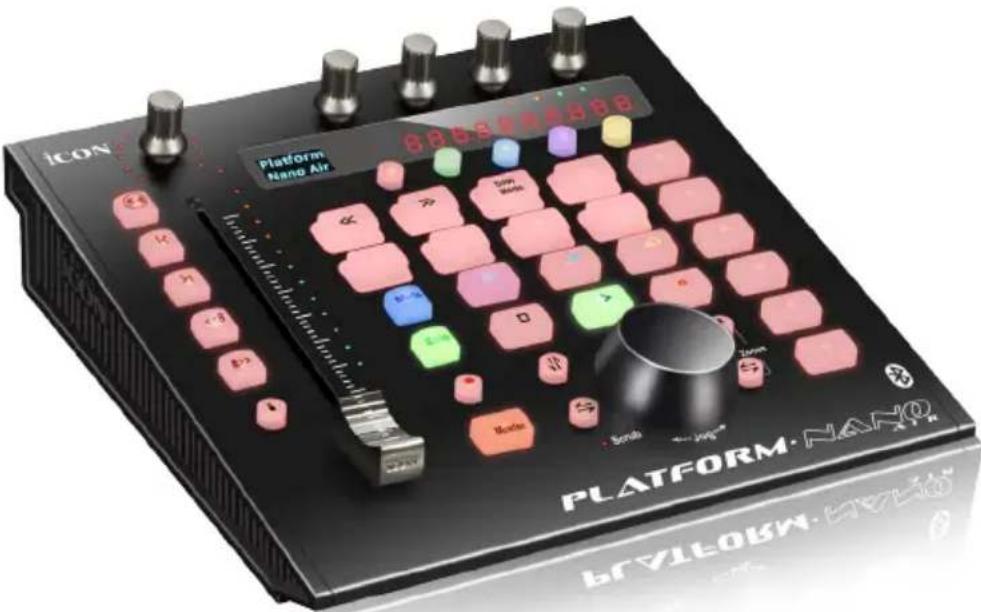

• Fonctionnalités p. 6
• Disposition du panneau supérieur p. 8
• Disposition du panneau arrière p. 11
• Clé électronique sans l p. 12
• Commencer (avec connexion par câble USB 3.0) p. 13
• Commencer(connexion sans l) p. 15
• Téléchargez le pilote Windows à partir de votre page personnelle d' utilisateur à l'adresse www.iconproaudio.com p. 17
• Installation du logiciel iMap™ pour Windows p. 18

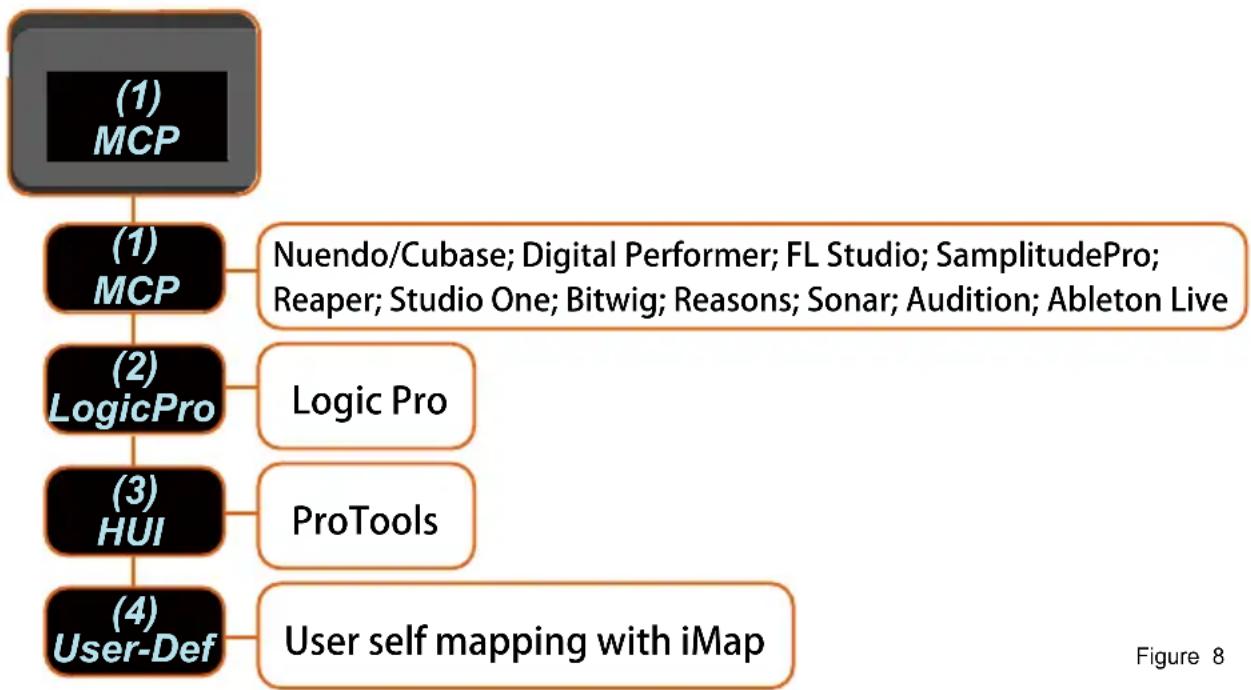

• Assigning DAW mode (Mackie Control/HUI) ou auto-dénition de fonctions MIDI aveciMap p. 20

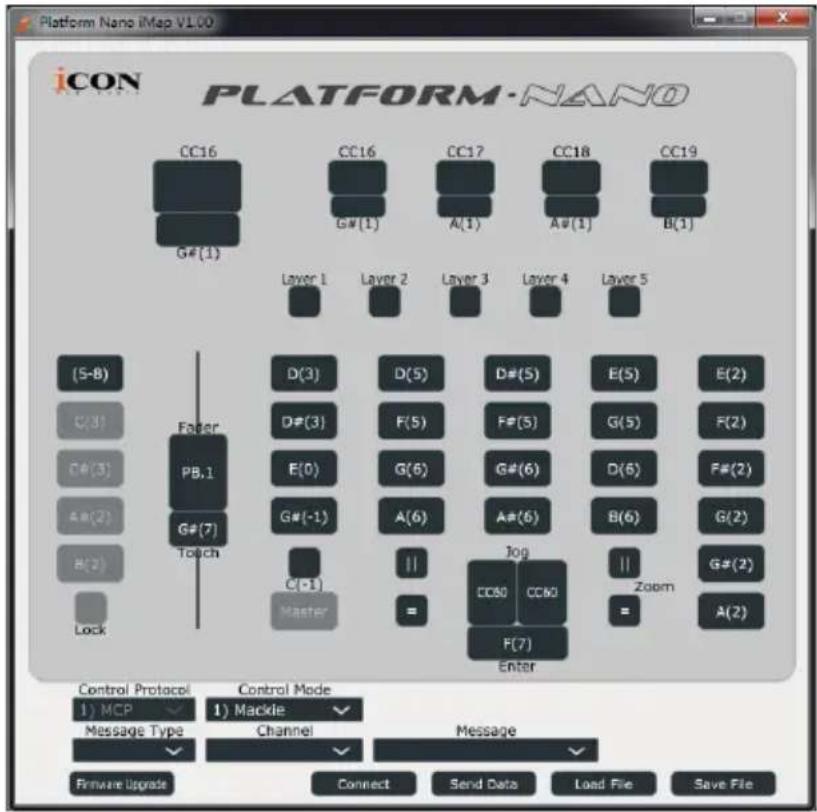

Affectation du mode DAW (Mackie control / HUI) à iMap

Affectation d'un message MIDI au mode déni par l'utilisateur sur iMap

• Conguration de l'élément de contrôle en mode déni par l'utilisateur p. 25
• Autres fonctions sur l'iMap™ p. 27
• Mise à niveau du micrologiciel p. 28
• Chargement de la batterie p. 32

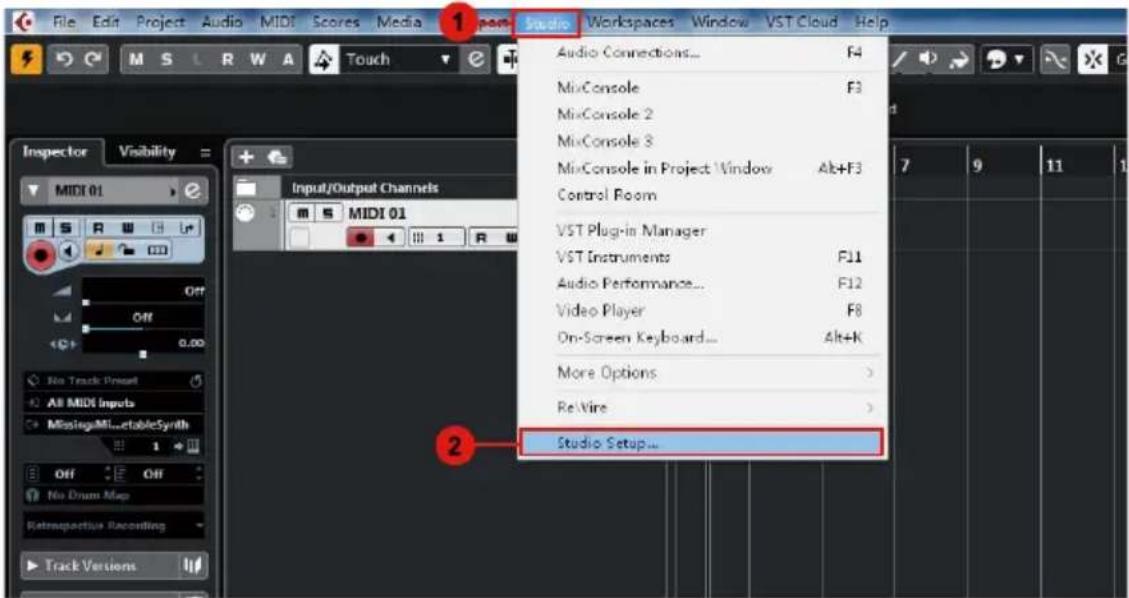

• Cubase p. 33

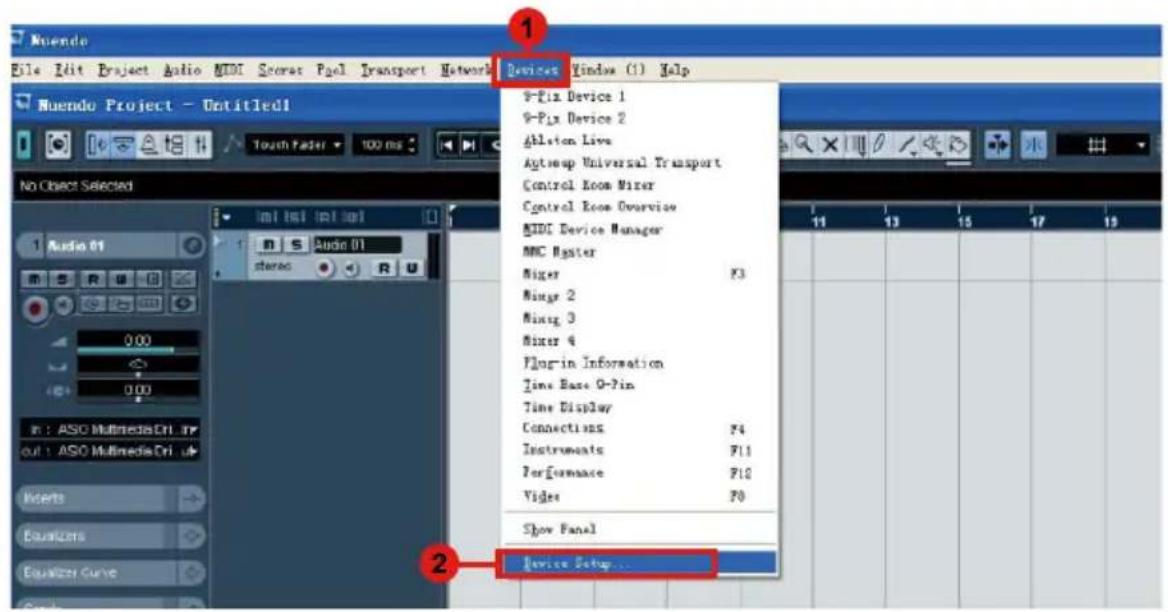

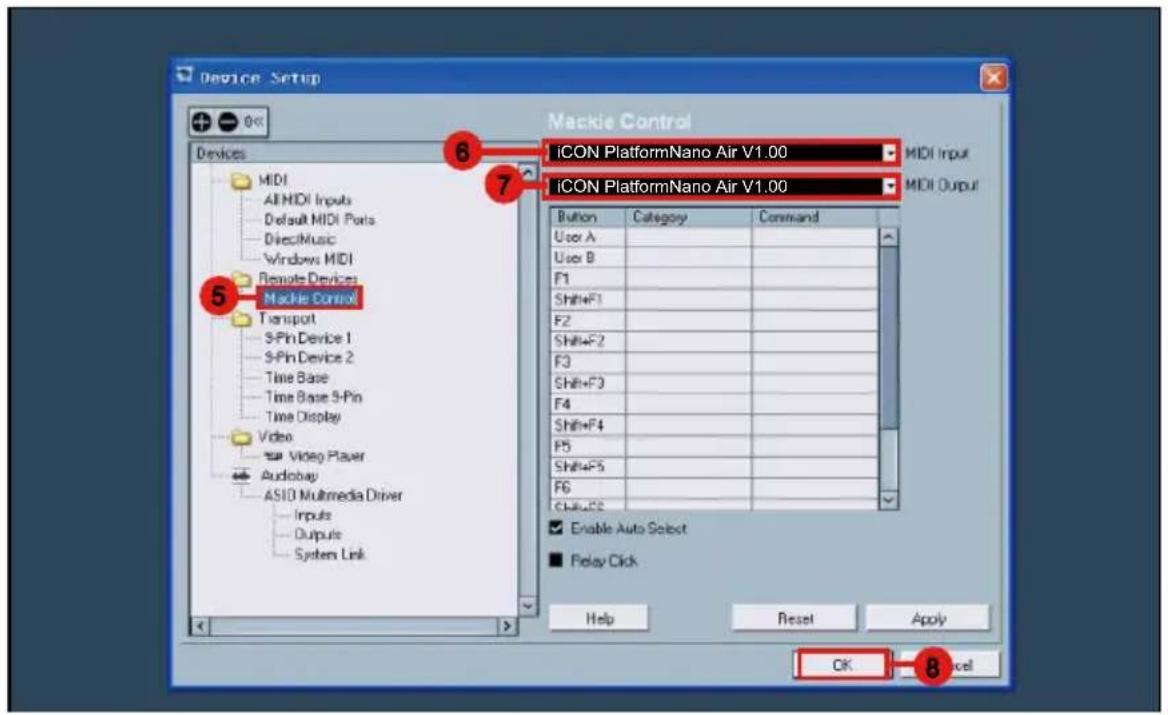

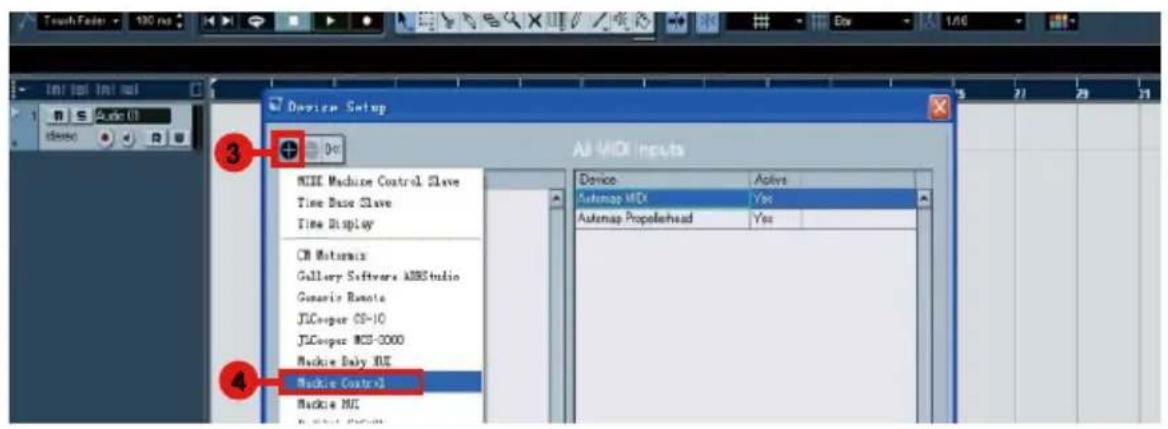

• Nuendo p. 34

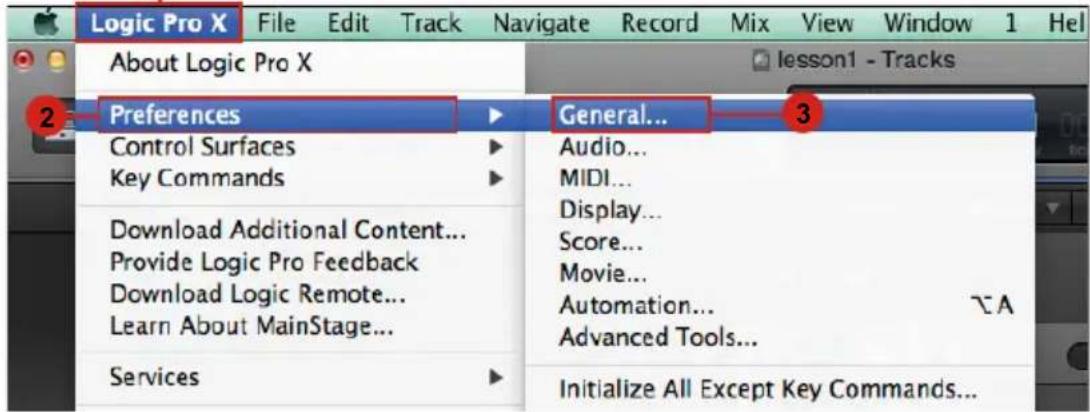

• Logic Pro p. 35
• Samplitude p. 37
• Bitwig p. 38
• Reason p. 39
• Reaper p. 40
• Studio One p. 41
• Ableton Live p. 42
• Pro Tools p. 43
• Restaurer les paramètres par défaut p. 45

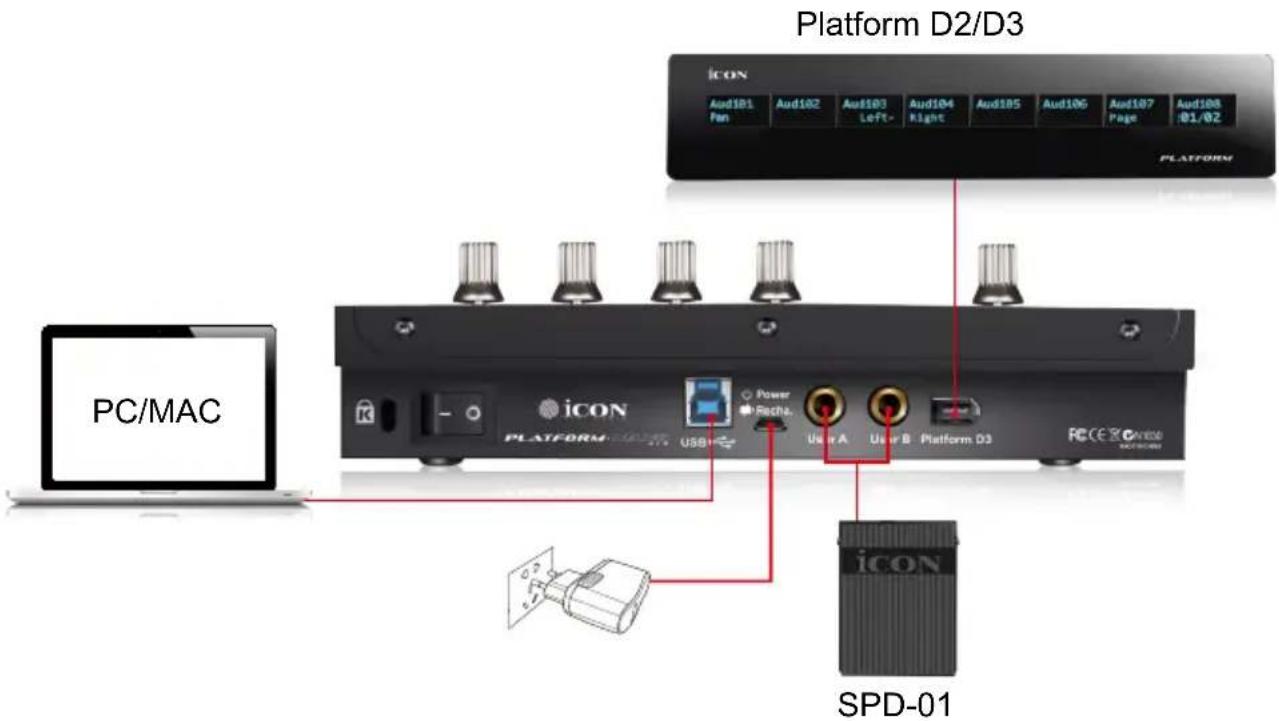

• Connexions matériel p. 46
• Spécications p. 47
• Entretien et réparations Contents4 Introductions Nous vous remercions pour l’achat interfaces d’enregistrement audio USB de la PlatformNano Air d’ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d’y remédier. Au l de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d’enregistrement audio USB de la PlatformNano Air mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de conguration et d’utilisation étape par étape ainsi que toutes les spécications. Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio. com/registration : Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès- ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio. com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil. Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé. Grâce à des soins appropriés et à une circulation d’air correcte, votre interfaces d’enregistrement audio USB de la PlatformNano Air fonctionnera sans problème pendant des années. Nous vous conseillons d’enregistrer votre numéro de série dans l’espace ci-dessous à titre de référence future. Contenu de l'emballage ● Interface d'enregistrement USB PlatformNano Air ● Le présent guide d'utilisation ● Câble 3.0 USB x 1 ● Superpositions en PVC pour différents DAW5 Enregistrement de votre produit ICON Pro Audio sur votre compte personnel p. 48

1. Vériez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci- dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou

inscrivez-vous en tant que nouvel utilisateur Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses chiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les chiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil6 Fonctionnalités ● Module sans l Gen4.0 BLE 2,4 GHz intégré pour une connexion sans l très stable ● Une clé électronique de jumelage sans l Bluetooth USB super compacte est incluse ● Jumelage sans l automatique entre la clé électronique Bluetooth et le module sans l de l’appareil, sans aucune opération supplémentaire ● 1 fader de canal maître tactile motorisé avec une résolution de 10 bits ● Extremely compact, durable and versatile ● LCD rétro-éclairé pour afcher le nom du canal, les valeurs de contrôle, etc. ● 1+4 dual-functions encoder knobs (Rotate and enter) ● LED à 11 segments entourant les encodeurs pour indiquer la position de rotation de la commande principale ● Indicateur de niveau crêtes à 12 segments LED équipé pour le canal (mono) et le canal maître (stéréo) mesure le niveau (incliné et situé en haut pour faciliter la lecture) ● Navette à molette pour une recherche, un nettoyage et un contrôle rapides ● 8 touches de fonction à code de couleur à LED avec 5 couches de couleur différentes pour la commutation d'une variété de commandes de fonction ● Touches lumineuses pour le contrôle des canaux, notamment Sourdine, Solo et Enregistrement ● 6 boutons de transport avec éclairage, y compris Lecture, Stop, Rec, Retour rapide, Avance rapide et Loop ● Touches «Zoom» éclairées avec 2 touches directionnelles (gauche / droite & haut / bas) utilisées en combinaison avec la molette ● 2 touches éclairées « Track » pour une sélection des canaux individuels7 ● 22 touches «Bank» éclairées pour changer de canal à la fois ● Prise en charge des protocoles Universal Mackie Control et HUI pour une intégration transparente avec les logiciels de production musicale compatibles ● Les superpositions DAW les plus populaires sont incluses : Cubase/Nuendo, Logic Pro X, Digital Performer, FL Studio, Samplitude, Reaper, Studio One, Bitwig, Reason, ProTools, Sonar, Audition, Ableton Live et le mode de dénition utilisateur. ● Le logiciel iMap™ est inclus pour cartographie aisée des fonctions MIDI ● Connectivité USB 3.0 haut débit ● Firmware upgrade available simply via USB connection and iMap software ● Entrées utilisateur A et utilisateur B de 6,35mm pour le raccordement aux pédales de commande au pied ● Connecteur d'écran LCD de la plateforme D3 disponible (en option) ● Compatible avec Mac OS X, Windows 10, Windows 8 (32 bits et 64 bits), Windows 7 (32 bits et 64 bits), ● Une batterie rechargeable aux ions de lithium de 3 000 mAh est incluse. ● 5 à 6 heures de fonctionnement continu sur batterie en cas d’utilisation de l’automatisation avec la plate-forme D3 connectée (batterie complètement chargée) ● LED de 4 couleurs pour indicateur de niveau de batterie ● Port mini-USB équipé pour charger la batterie avec un adaptateur de téléphone portable ou un bloc d’alimentation ● Superior build quality and robust metal casing with Kensington lock port8 Disposition du panneau supérieur

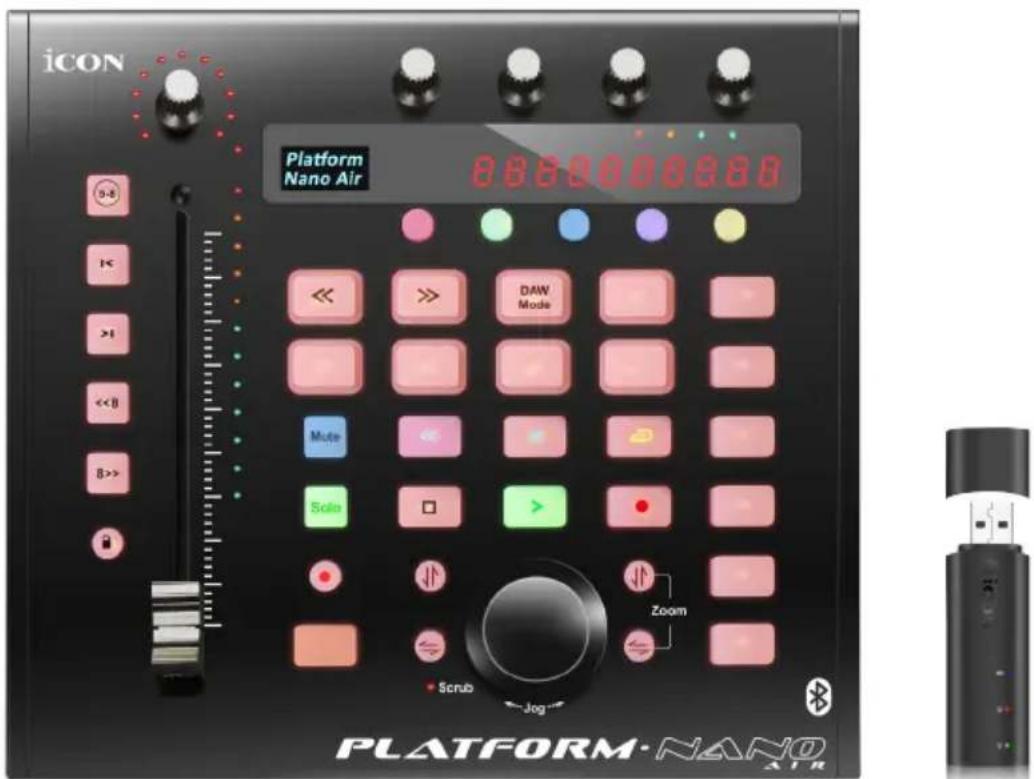

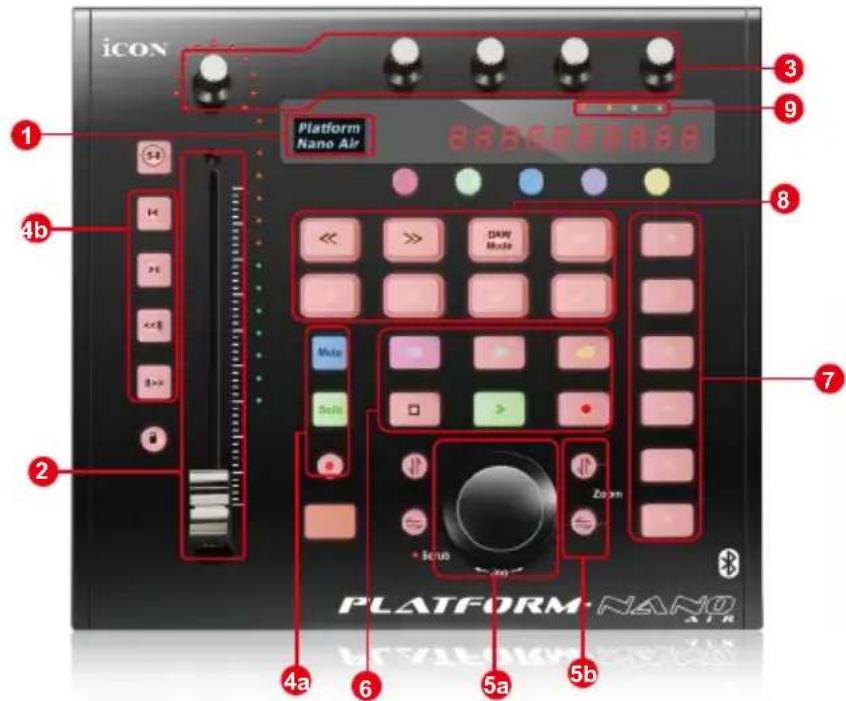

1. Écran LCD rétro-éclairé

L'écran LCD rétro-éclairé afche les valeurs des paramètres au fur et à mesure que vous les ajustez et fournit également des informations sur la sélection des canaux, les modes de fonctionnement, etc.

2. Faders des canaux / du Master

Le fader motorisé tactile utilisé pour régler les paramètres de différents canaux. Appuyez sur les deux boutons « Équilibreur » pour passer d’un canal à l’autre, et appuyez sur les deux boutons « Banc » pour modier huit canaux à la fois. De plus, en appuyant sur la touche « Master », le fader se retournera pour contrôler le paramètre du canal principal.

Le fader motorisé de 100 mm sert généralement à contrôler le volume des pistes de votre DAW. Selon votre DAW, vous pouvez utiliser la touche « Flip » pour commuter la fonction dece faderet le modier pour un autre paramétrage. Le fader est sensible au toucher pour permettre l’automation prioritaire au moment où vous touchez un fader. De plus, comme il est motorisé, il se déplacera automatiquement pour reéter le niveau actuel des canaux sélectionnés dans votre utilisation de DAW. Tout réglage de paramètre effectué avec ces faders sera afché directement au-dessus de l'écran LCD. display.

3. Encodeurs à double fonction

L’encodeur à double fonction sert de bouton-poussoir et de commande rotative. Remarque : En raison des différences entre les stations de travail audio numériques (DAW), les fonctions individuelles peuvent fonctionner de manière légèrement différente dans chaque DAW. Veuillez superposer le gabarit d'étiquetage fourni conformément à votre logiciel DAW actuel. La description suivante est basée sur les fonctions d’Apple Logic. Votre fonctionnalité peut être légèrement différente.9

Lorsqu'on appuie sur un encodeur, il peut être utilisé pour modier de mode de fonctionnement. Lorsqu'un encodeur est pivoté, il peut être utilisé, selon la fonction qui lui est affectée, pour régler les paramètres de panoramique, de niveau d'envoi ou de plug-in d'un canal.

4a)Section des boutons de commande d'enregistrement de canal Boutons REC - Pour activer et désactiver le mode d'enregistrement du canal associé. L'interrupteur devient rouge lorsque le canal est armé. Boutons SOLO - Mise en marche et arrêt du mode solo pour le canal associé. L'interrupteur devient vert lorsque le mode solo ducanal est activé et le son des autres canaux est coupé. Vous pouvez mettre plusieurs canaux en solo enappuyant sur les boutons SOLO d'autres canaux.

Boutons MUTE - Pour activer et désactiver le mode mute du canal associé. L'interrupteur devient rouge lorsque le son du canal est coupé. Coupez le son du ca nal.

4b) Section des touches de contrôle de fader motorisé Fader < touche - Déplace le canal « un » du fader vers la gauche. Fader > touche - Décale le canal « un » du fader vers la droite. Touche BANK UP - Décale les canaux « huit » de tous les faders (sauf le canal principal). Touche BANK DOWN - D é c a l e l e s c a n a u x « h u i t » v e r s l e b a s p o u r to us les faders (excepté le canal principal).

5. Section de la molette

5a) Molette-La molette est utilisée à diverses ns spéciques à l’application DAW, y compris les fonctions de navette et de nettoyage.

5b) Section des touches de contrôle du zoom Touche Zoom Haut / Bas – Le bouton Zoom Haut/Bas est utilisé pour naviguer vers le haut ou vers le bas dans l’interface utilisateur graphique (GUI) de l’application DAW, et est utilisé en conjonction avec la molette Jog pour augmenter et diminuer la taille des pistes.

Touche Zoom GAUCHE / DROITE-Le bouton GAUCHE/DROITE est utilisé pour naviguer à gauche ou à droite dans l’interface utilisateur graphique (GUI) de l’application DAW, et est utilisé en conjonction avec la molette Jog pour augmenter la taille du clip dans la fenêtre du projet et la taille du canal dans la fenêtre du mixeur10

6. Section des boutons de commande de transport

Bouton de lecture (PLAY) - Pour activer la fonction de lecture de la DAW. Bouton STOP - Pour activer la fonction d'arrêt de la DAW. Boutons REC - Pour activer la fonction d'enregistrement de la DAW. Bouton REWIND - Pour activer la fonction de rembobinage de la DAW. Bouton FAST FORWARD - Pour activer la fonction d'avance rapide de la DAW. Bouton LOOP - Pour activer la fonction de loop (boucle) de la DAW.

7. Section d'affectation

(Remarque : La fonctionnalité de ces touches varie d’une DAW à une autre. Veuillez appliquer la superposition correcte pour votre station de travail audio numérique actuelle pour un fonctionnement correct. La fonctionnalité ci-dessous s’applique à Apple Logic Pro.) Touche Piste - Active les paramètres de piste du logiciel. Touches PAN / SURROUND / EQ / Send / Plug-in / Instrument - Ces touches permettent d’activer la fonction d’effet correspondante de DAW. Elles sont généralement utilisées avec les touches rotatives de l’encodeur. Appuyez sur la touche, son voyant s’allumera, puis tournez le bouton rotatif de l’encodeur pour régler la valeur, ce qui s’afchera sur l’écran LCD.

8. Touches de fonction à code de couleur LED

Cette section de 8 touches de commande est codée par couleur pour différentes fonctions sur chaque calque. Passez d'une couche à l'autre à l'aide des 5 touches rondes situées ci-dessus. Elles comprennent le rouge, le vert, le bleu, le violet et le jaune. Appuyez sur l'une des touches rondes pour passer d'une couche de fonction à l'autre. Veuillez placer le calque PVC correspondant à votre DAW actuelle pour afcher la fonction de chaque touche de chaque couche de couleur. Veuillez vous reporter au manuel de votre DAW pour plus d'informations sur les termes et les fonctions énumérés.

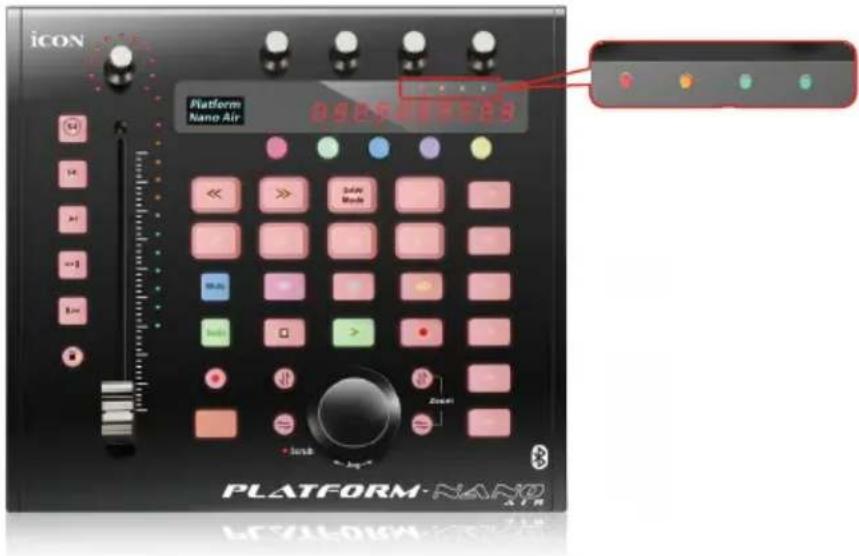

9. Indicateur de niveau de batterie

1st Vert -— Niveau de batterie entre 76%-100% 2nd Vert -— Niveau de batterie entre 51-75% Orange -— Niveau de batterie entre 26-50% Red -— Niveau de batterie inférieur à 25%

Astuce : Pendant l’utilisation de l’appareil, la DEL rouge se met à clignoter si le niveau de la batterie tombe en dessous de 5 %. Veuillez la recharger immédiatement.11 Disposition du panneau arrière

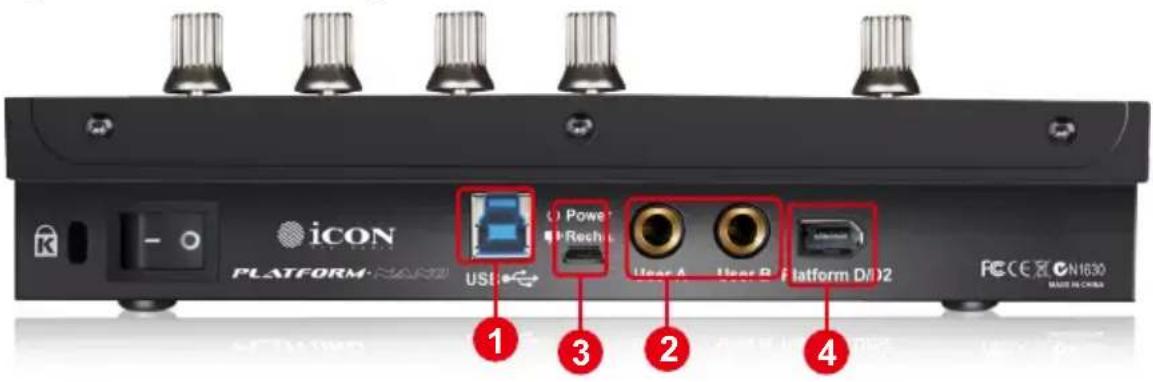

Fonctionne comme un port MIDI sur votre ordinateur et un logiciel compatible. Ce port fournit également de l’alimentation à votre PlatformNano Air.

2. Connecteurs 1/4” TRS Utilisateur A / Utilisateur B

Ces connecteurs 1/4” TRS permettent le branchement de pédales pour activer les fonctions sélectionnées. Pour dénir leurs paramètres, sélectionnez les paramètres USER A (UTILISATEUR A) et USER B (UTILISATEUR B) en mode de contrôle Mackie.

Si le port USB de votre ordinateur ne peut pas fournir une alimentation sufsante pour piloter PlatformNano Air, vous pouvez connecter un adaptateur secteur externe (5 V CC), tel que le chargeur de votre téléphone portable, an de fournir une alimentation supplémentaire à l'appareil.

Ce port est également utilisé pour recharger la batterie rechargeable intégrée avec un bloc d’alimentation externe lorsque vous utilisez l’appareil en voyage.

4. Connecteur du module LCD PlatformD3

Connectez votre module d'afchage LCD PlatformD3 en option à ce connecteur avec le câble fourni.

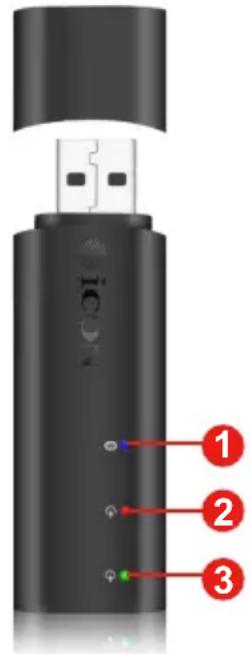

Clé électronique sans l

1. DEL indiquant le jumelage

Lorsque le module sans l de votre appareil Platform Nano Air est jumelé avec la clé électronique sans l, cette DEL s’allume, sinon elle continue de clignoter.

2. DEL d’entrée MIDI

Lorsqu’un signal d’entrée MIDI est présent, cette DEL clignote.

3. DEL de sortie MIDI

Lorsqu’un signal de sortie MIDI est présent, cette DEL clignote.

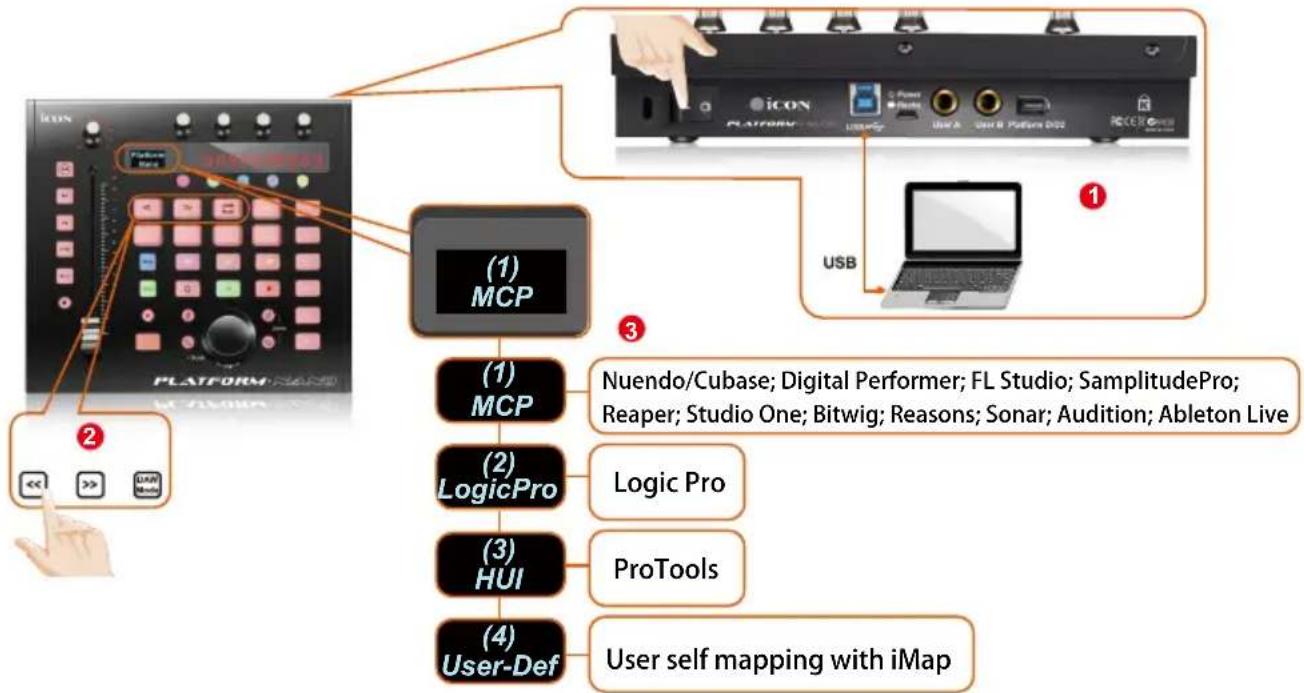

Commencer (avec connexion par câble USB 3.0) Connexion de votre contrôleur PlatformNano Air Remarque : Réglage de la sensibilité du fader pour l'utilisation de PlatformNano Air sans l ou d'une connexion USB

En raison du problème de mise à la terre lors de l'utilisation de PlatformNano Air sans l, la sensibilité du fader doit être ajustée à une valeur différente pour un fonctionnement stable.

Valeurs de sensibilité recommandées: Connexion USB - Environ 15 Sans l - Environ 7

Procédures de réglage de la sensibilité du fader

a) Appuyez sur le deuxième bouton encodeur et maintenez-le enfoncé tout en allumant l'appareil pour accéder au mode «Réglage de la sensibilité»

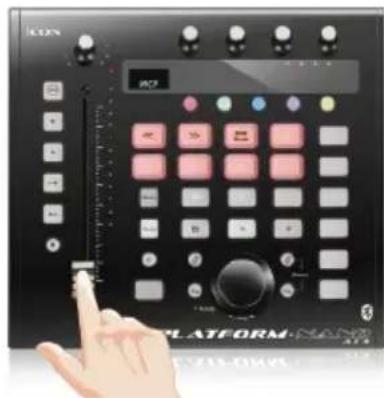

b) Tout en touchant le capuchon du fader avec votre doigt, tournez le cinquième bouton encodeur pour régler la valeur de sensibilité jusqu'à ce que le voyant rouge (comme illustré) s'allume et assurez- vous qu'il ne clignote pas.

c) Retirez votre doigt du capuchon du fader et vériez si la LED rouge s'éteint, sinon ajustez à nouveau la valeur comme étape deux ci-dessus

d) Appuyez sur le cinquième encodeur pour conrmer le réglage14

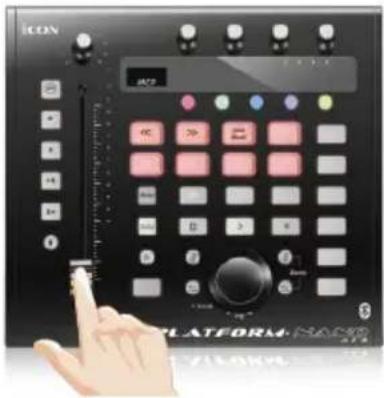

1. Connectez le contrôleur PlatformNano Air à votre Mac / PC

via le port USB. Choisissez un port USB sur votre Mac / PC et insérez l'extrémité large (plate) du câble USB. Connectez l’autre extrémité du câble au contrôleur PlatformNano Air . Votre Mac / PC devrait automatiquement « détecter » le nouveau matériel et vous avertir qu'il est prêt à être utilisé.

2. Selezionare il DAW su PlatformNano Air

Appuyez sur < </> > pour faire déler la liste du mode DAW, puis appuyez sur la touche « DAW mode » pour effectuer la sélection. Astuces : Le contrôleur PlatformNano Air mémorisera votre dernier mode DAW sélectionné et entrera dans le même mode quelques secondes après la mise sous tension de l'appareil. (Par exemple, la sélection du mode DAW n’est pas nécessaire si le dernier mode DAW est utilisé.)

3. Congurer votre DAW

AActivez le contrôleur ICON PlatformNano Air dans votre logiciel DAW ou MIDI à l’aide de «MIDI Setup» ou «MIDI Devices».

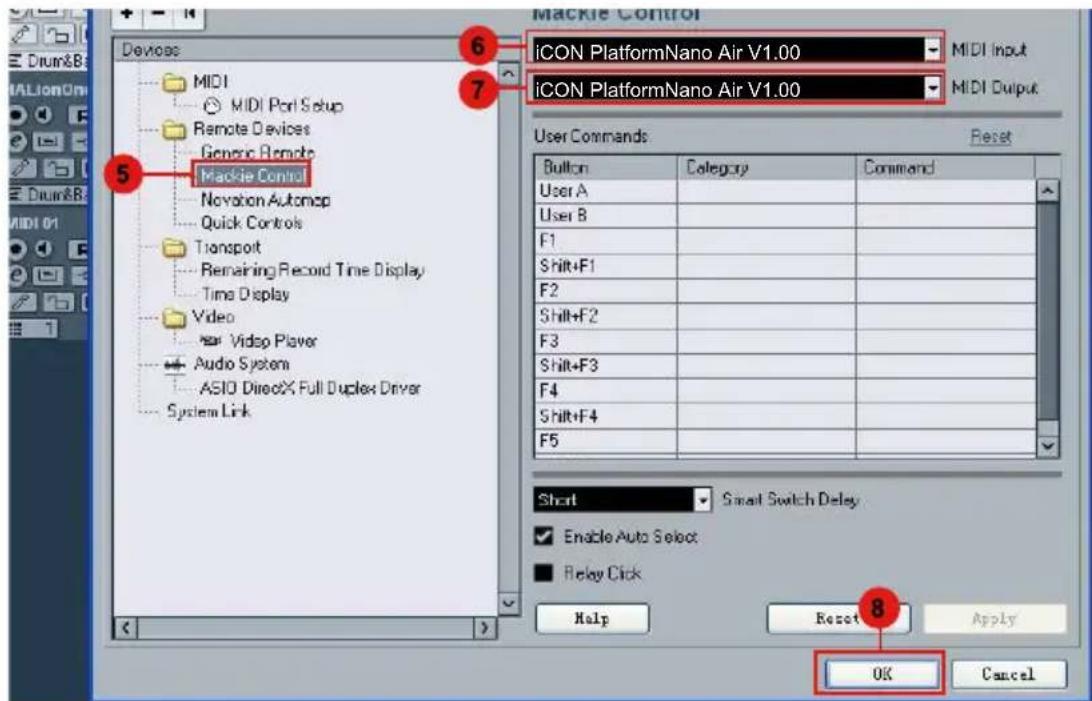

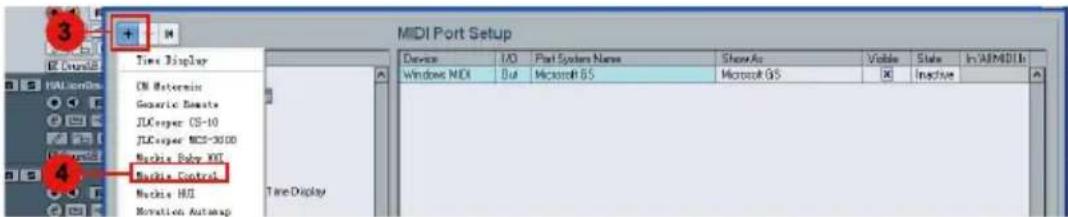

Par exemple : Pour Logic™, Cubase™ et Nuendo™, choisissez Mackie Control dans « Device List ».

Remarque : Réglage de la sensibilité du fader pour l'utilisation de PlatformNano Air sans l ou d'une connexion USB

En raison du problème de mise à la terre lors de l'utilisation de PlatformNano Air sans l, la sensibilité du fader doit être ajustée à une valeur différente pour un fonctionnement stable.

Valeurs de sensibilité recommandées: Connexion USB - Environ 15 Sans l - Environ 7

Procédures de réglage de la sensibilité du fader

a) Appuyez sur le deuxième bouton encodeur et maintenez-le enfoncé tout en allumant l'appareil pour accéder au mode «Réglage de la sensibilité»

b) Tout en touchant le capuchon du fader avec votre doigt, tournez le cinquième bouton encodeur pour régler la valeur de sensibilité jusqu'à ce que le voyant rouge (comme illustré) s'allume et assurez-vous qu'il ne clignote pas.

c) Retirez votre doigt du capuchon du fader et vériez si la LED rouge s'éteint, sinon ajustez à nouveau la valeur comme étape deux ci-dessus

d) Appuyez sur le cinquième encodeur pour conrmer le réglage16

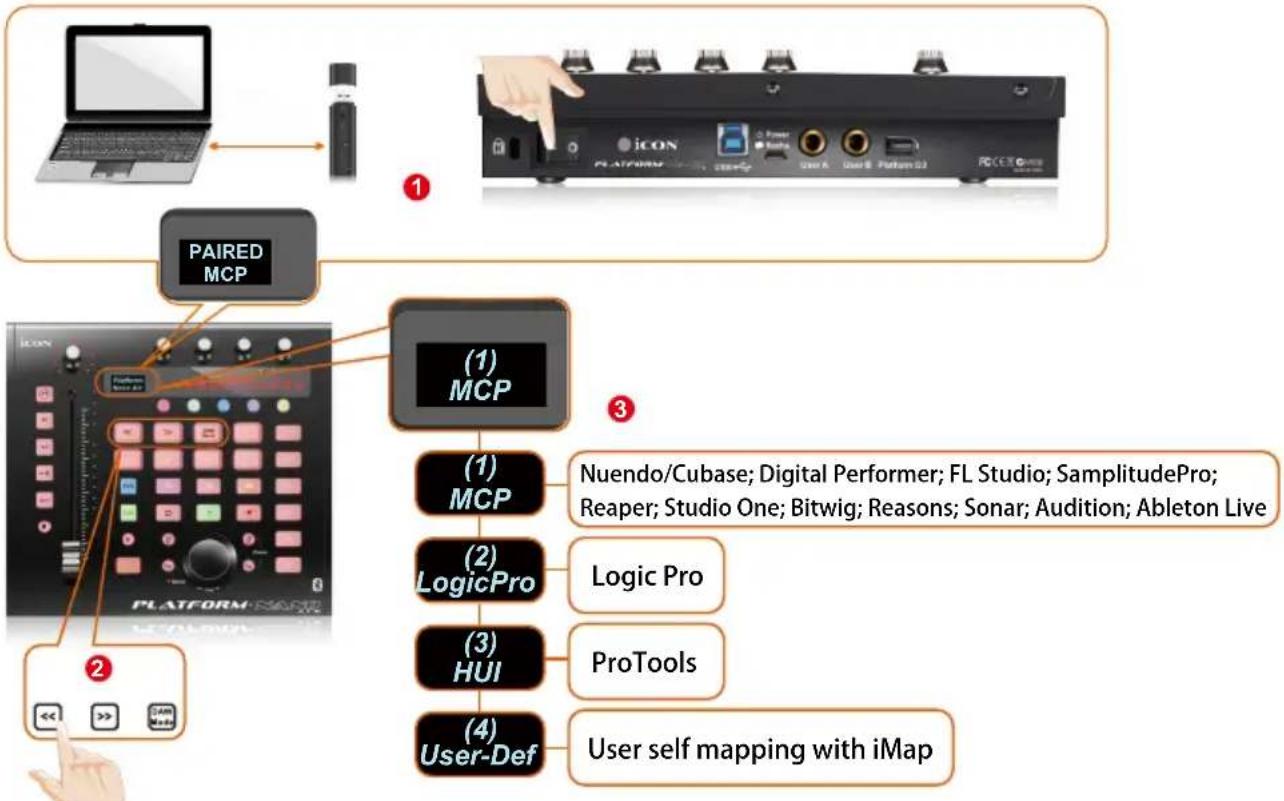

1. Branchez la clé électronique USB sans l dans le port USB

de votre PC/Mac, puis mettez votre appareil Platform Nano Air sous tension. Son module sans l effectuera automatiquement le jumelage avec votre clé électronique. Dès que vous voyez le texte « Paired » sur l’écran ACL du Platform Nano Air, le jumelage a réussi. Votre Mac/PC devrait alors automatiquement « détecter » le nouveau matériel et vous notier qu’il est prêt à être utilisé.

2. Selezionare il DAW su PlatformNano Air

Appuyez sur < </> > pour faire déler la liste du mode DAW, puis appuyez sur la touche « DAW mode » pour effectuer la sélection.

Astuces : Le contrôleur PlatformNano Air mémorisera votre dernier mode DAW sélectionné et entrera dans le même mode quelques secondes après la mise sous tension de l'appareil. (Par exemple, la sélection du mode DAW n’est pas nécessaire si le dernier mode DAW est utilisé.)

3. Congurer votre DAW

Activez le contrôleur ICON PlatformNano Air dans votre logiciel DAW ou MIDI à l’aide de «MIDI Setup» ou «MIDI Devices». Par exemple : Pour Logic™, Cubase™ et Nuendo™, choisissez Mackie Control dans « Device List ».

(Remarque : Ogni applicazione fa ciò in modo un po' diverso, quindi fare riferimento al manuale utente del software per le impostazioni.)17 Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com Après avoir téléchargé le chier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

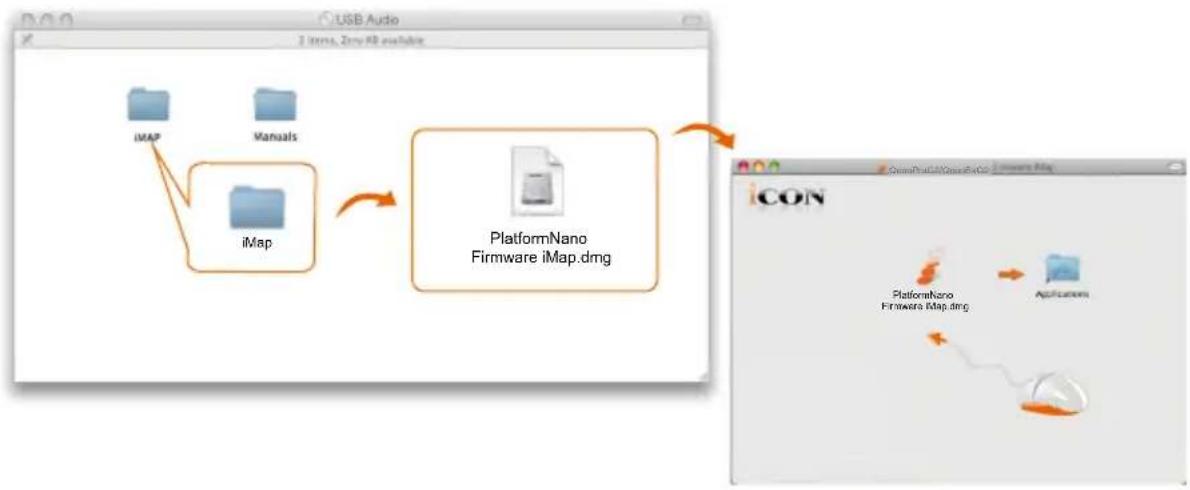

1. Logiciel iMap™ pour Mac OS X

Suivez les procédures ci-dessous, étape par étape, pour lancer votre logiciel iMap™ sous Mac OS X.

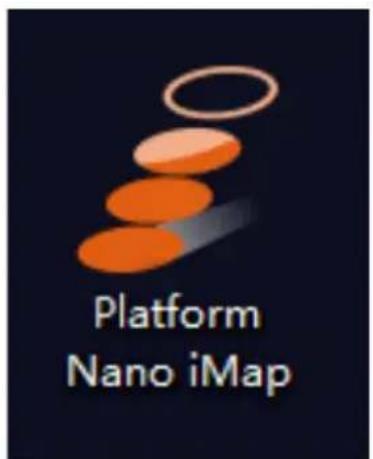

Astuce : En «glissant-déposant» l'icône « PlatformNano Air iMap » dans le dossier « Applications », vous pouvez créer un raccourci « iMap » sur le bureau de votre Mac. PlatformNano Air 3D1W51 Platform Nano iMap Mac Setup V1.0.8 V1.0.8 Platform Nano iMap Windows Setup PlatformNano Manual - Caech PlatformNano Manual - English Download The Latest Download The Latest Download Download Figure 1 Figure 218 Installation du logiciel iMap™ pour Windows Veuillez suivre les procédures ci-dessous étape par étape pour installer votre logiciel iMap™.

1. Allumez votre PC.

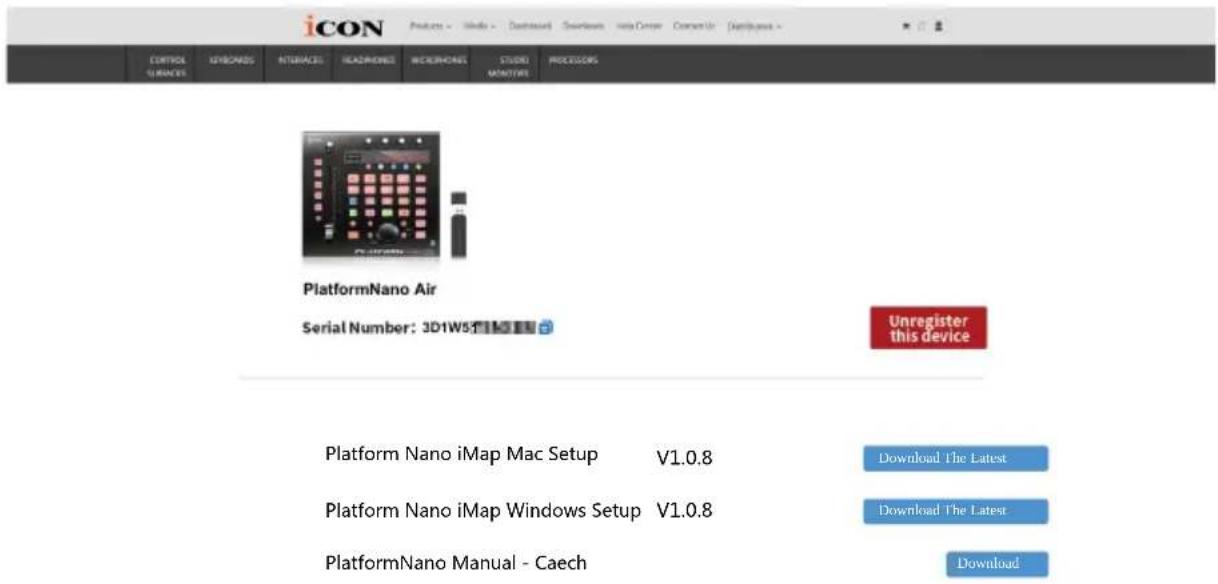

2. Téléchargez le pilote Windows à partir de votre page

personnelle d'utilisateur à l'adresse www.iconproaudio.com Après avoir téléchargé le chier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

3. L'assistant d'installation

apparaîtra. L'assistant d'installation apparaît, veuillez cliquer sur « Next ».

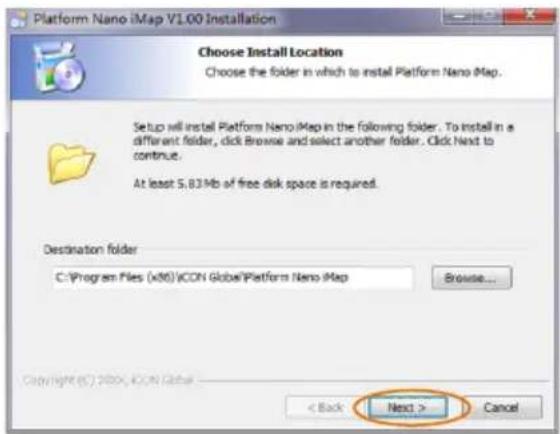

4. Choisissez l'emplacement

d'installation Choisissez votre emplacement d'installation préféré pour iMap™ ou utilisez l'emplacement par défaut et cliquez sur « Next ».

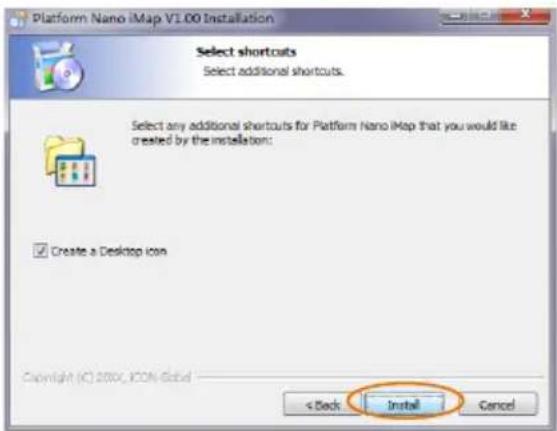

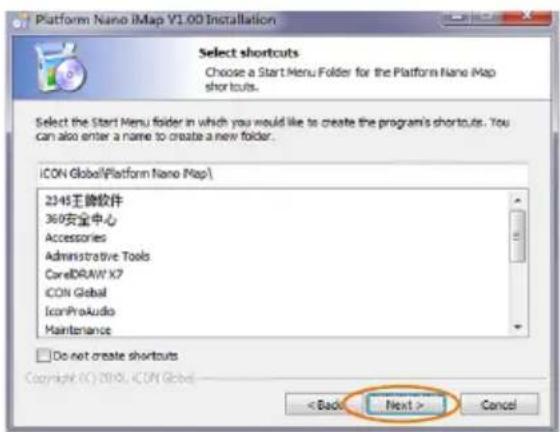

5. Sélectionner un raccourci

Sélectionnez le dossier du menu Démarrer dans lequel vous souhaitez créer le raccourci iMap™. Cliquez ensuite sur « Next ».

6. Créez un raccourci sur votre

bureau Décochez la case si vous ne souhaitez pas placer d'icône de raccourci sur votre bureau pour iMap™ ; sinon, cliquez sur « Next ». Figure 3 Figure 4 Figure 519

7. iMap™ commence l'installation

L'installation d'iMap™ a maintenant commencé, attendez qu'elle se termine. Cliquez ensuite sur « Finish »

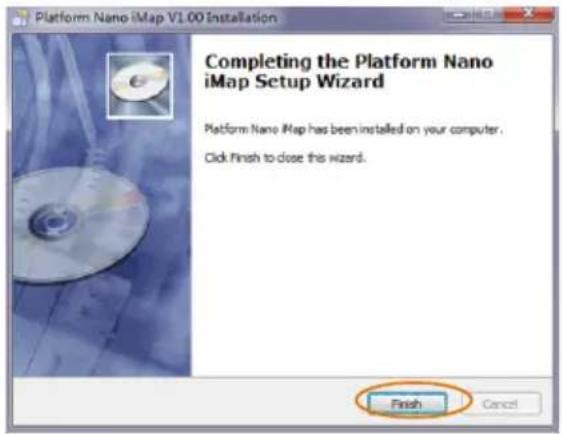

8. Installation terminée

Cliquez sur « Finish » pour terminer l'installation du logiciel iMap™. Figure 6 Figure 720 Assigning DAW mode (Mackie Control/HUI) ou auto-dénition de fonctions MIDI aveciMap

Il existe deux méthodes différentes pour congurer votre PlatformNano Air en fonction de vos besoins. En règle générale, il serait beaucoup plus simple et rapide de congurer le périphérique avec Mackie Control, Logic ou le protocole HUI dépendant de votre DAW. Or you could dene each control element on your vous pouvez également dénir chaque élément de contrôle de votre contrôleur PlatformNano Air avec vos propres messages MIDI, comme indiqué dans le menu déroulant des fonctions de l’iMap. Cependant, à moins que vous ne compreniez parfaitement la structure MIDI de votre DAW, cela pourrait s’avérer un véritable problème de conguration. En fait, nous vous recommandons vivement d'utiliser les modes de contrôle Mackie Control, Logic ou HUI car ils sont programmés en fonction des préférences de l'utilisateur les plus courantes et répondront le mieux à vos besoins. EscF1F2F3F4F5F6F7F8F9F10F11F12Prtscsysrq pause Break Lns Del Home Pgup PgDN End

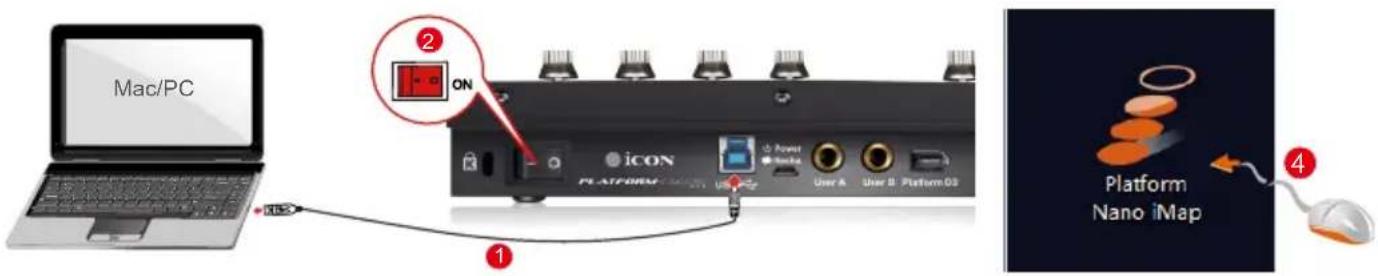

1. Connectez le contrôleur PlatformNano Air à votre Mac / PC

2. Lancez iMap et cliquez sur le bouton « Connect Device ».

Remarque : si votre contrôleur PlatformNano Air n'est pas connecté à votre Mac / PC, le message « There are no MIDI input devices » apparaîtra. Veuillez connecter le contrôleur PlatformNano Air à votre Mac / PC avec le câble USB fourni.

3. Sélectionnez « PlatformNano» dans le menu contextuel comme

pull-down menu. Remarque : En mode DAW (Mackie Control / HUI), vous ne pouvez modier aucun réglage de message MIDI pour un contrôle quelconque sur le contrôleur PlatformNano Air. Astuce : Vous pouvez également utiliser le matériel pour sélectionner le mode DAW au lieu d'utiliser l'iMap. Reportez-vous à la P.xx pour obtenir des instructions.

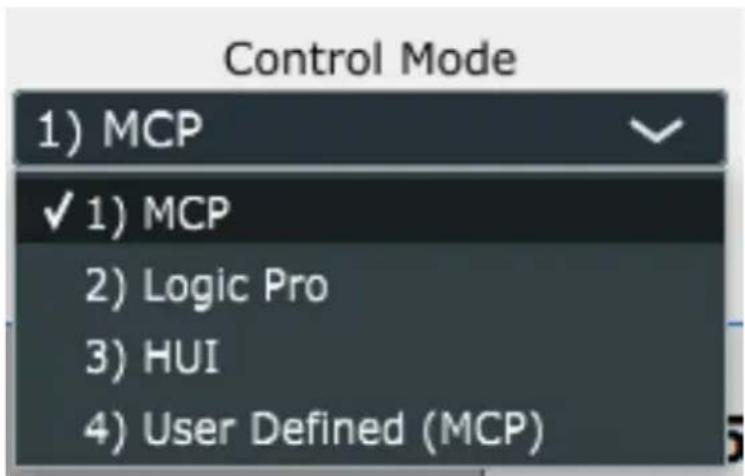

5. Sélectionnez le bon mode pour votre DAW dans le menu

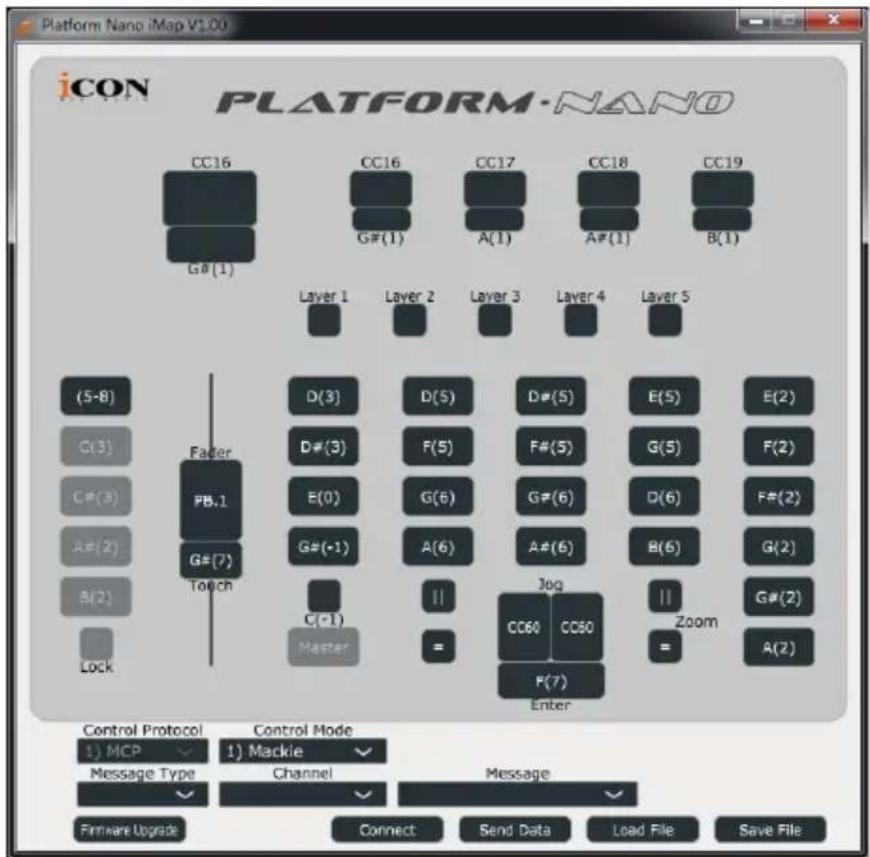

Figure 1123 Affectation d'un message MIDI au mode déni par l'utilisateur suriMap

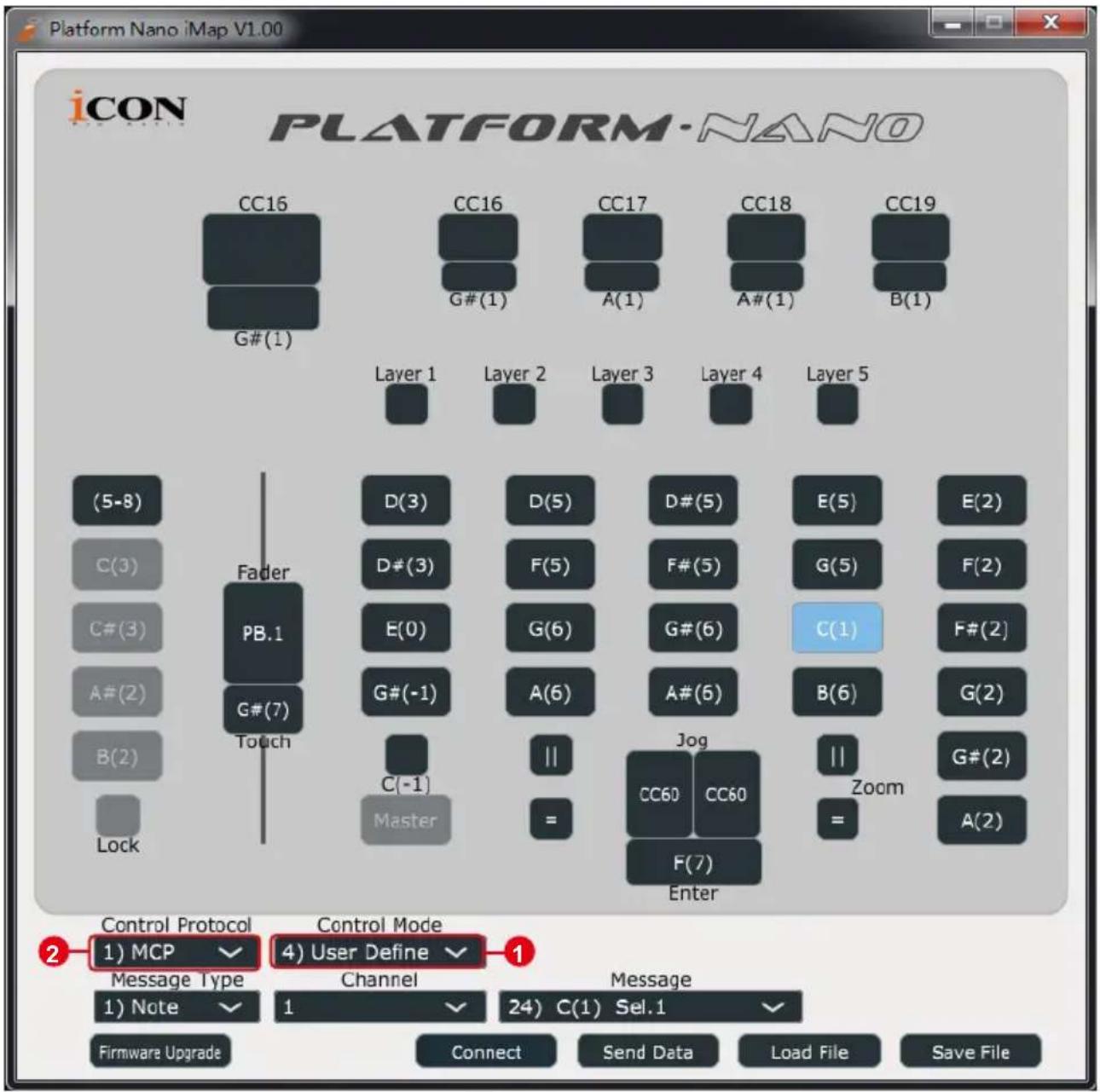

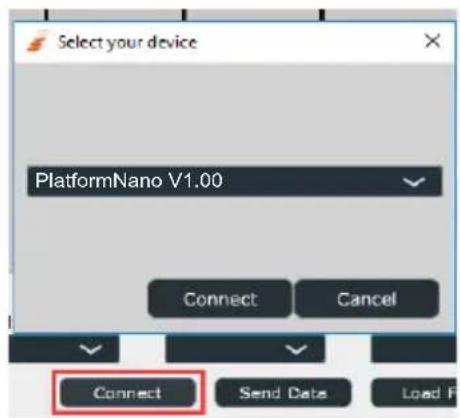

Panneau logiciel iMap™ du contrôleur PlatformNano Air

Pour commencer la conguration du mode « Déni par l'utilisateur », veuillez suivre les étapes ci-dessous :

1. Connectez le contrôleur PlatformNano Air à votre Mac / PC.

2. Lancez iMap et cliquez sur le bouton « Connect ».

3. Sélectionnez « PlatformNano » dans le menu contextuel

comme périphérique de sortie MIDI.

4. Sélectionnez « Mode déni par l'utilisateur » dans le menu

déroulant « Mode de contrôle ». Voir ci-dessous pour chaque réglage d'élément de contrôle en mode déni par l'utilisateur. Platform-M/X/M+ Figure 1224

5. Après avoir terminé tous les réglages, cliquez sur le bouton «

Figure 1325 Conguration de l'élément de contrôle en mode déni par l'utilisateur Panneau logiciel iMap™ du contrôleur PlatformNano Air

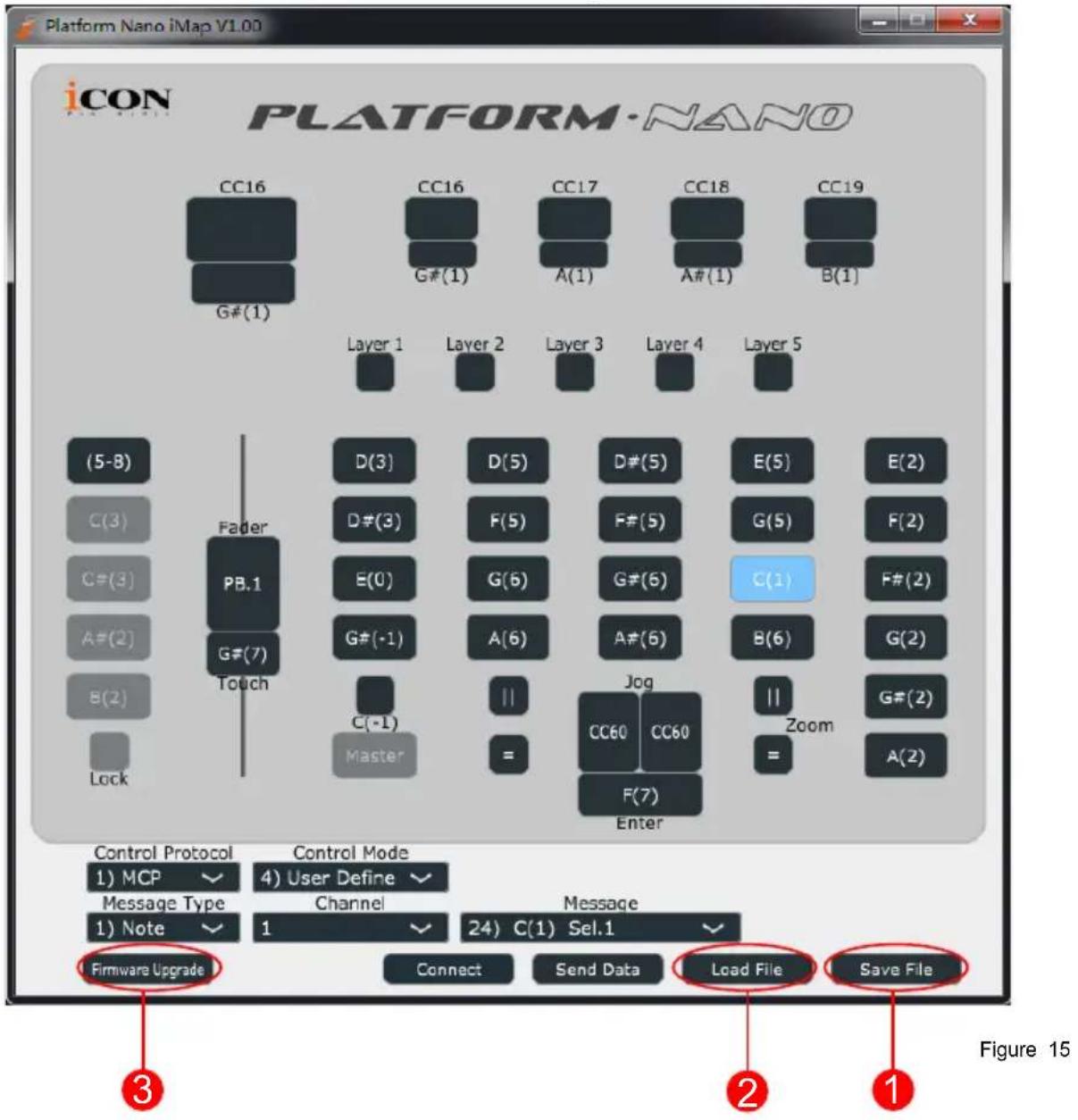

Il existe des contrôles, notamment des faders, des boutons, des touches et une molette sur le contrôleur PlatformNano Air pour lesquels vous pouvez dénir vos propres messages MIDI. Vous pouvez régler différents types de messages, notamment les valeurs « Hauteur », « Note », « CC », « Canal » et « Message » pour MCP et « Valeur 1 », « Valeur 2 » et « Fonction » pour HUI, en fonction de l’élément de contrôle. Figure 1426 Sélectionnez également le protocole de contrôle approprié (MCP ou HUI) de votre DAW pour établir la communication entre votre contrôleur PlatformNano Air et votre DAW. Veuillez vous reporter au tableau ci-dessous pour connaître les protocoles de contrôle suggérés pour différentes DAW. Control Protoool MCP HUI DAW Nuendo/Cubase；Logic Pro；Digital Performer；FL Studio；Reaper； Reasons SamplitudePro；Studio One；Bitwig；Sonar；Audition； Ableton Live ProTools27 Autres fonctions sur l'iMap™

1. Touche « Enregistrer le chier »

Cliquez sur ce bouton pour enregistrer vos paramètres actuels du contrôleur PlatformNano Air. Le chier est un chier « .imap ».

2. Touche « Load le »

Cliquez sur cette touche pour charger un chier de paramètres « .imap » précédemment enregistré pour votre contrôleur PlatformNano Air.

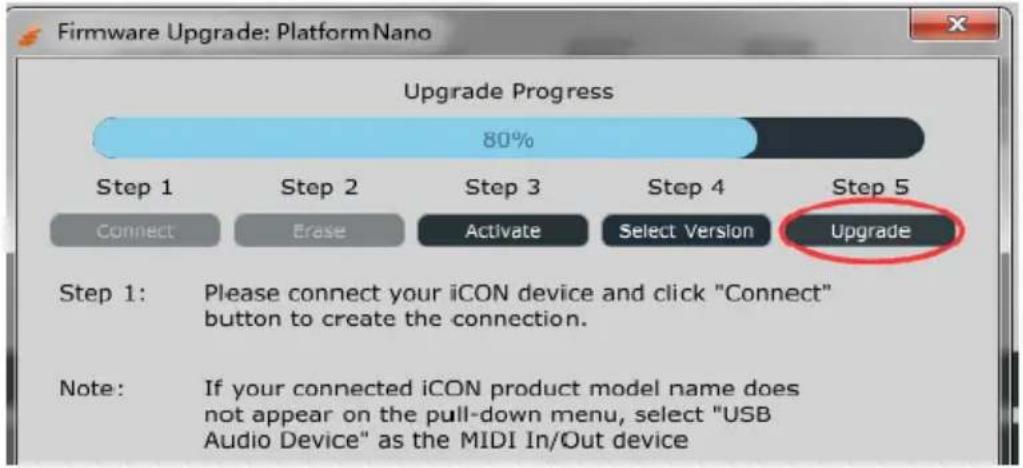

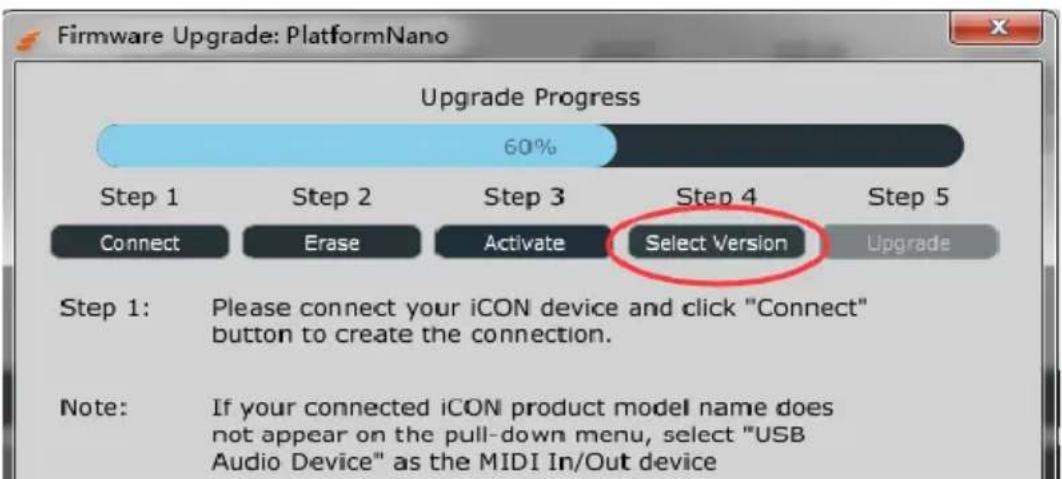

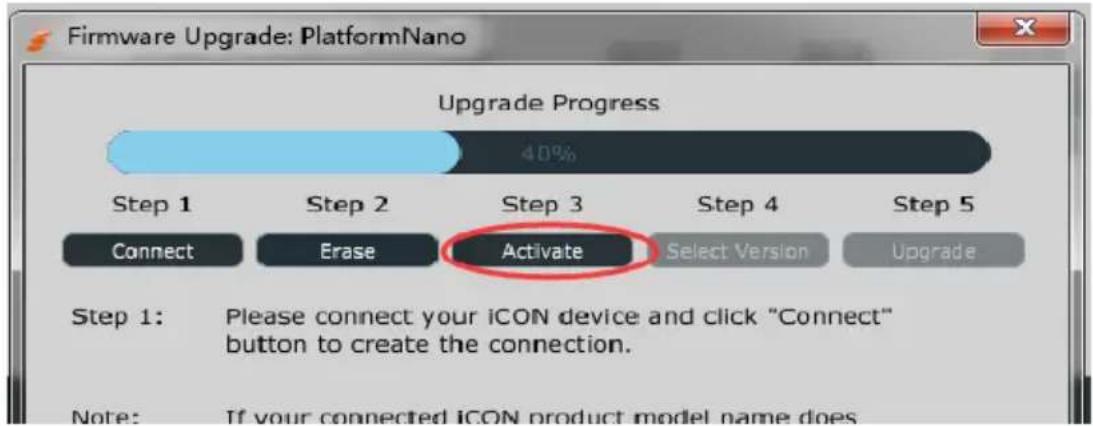

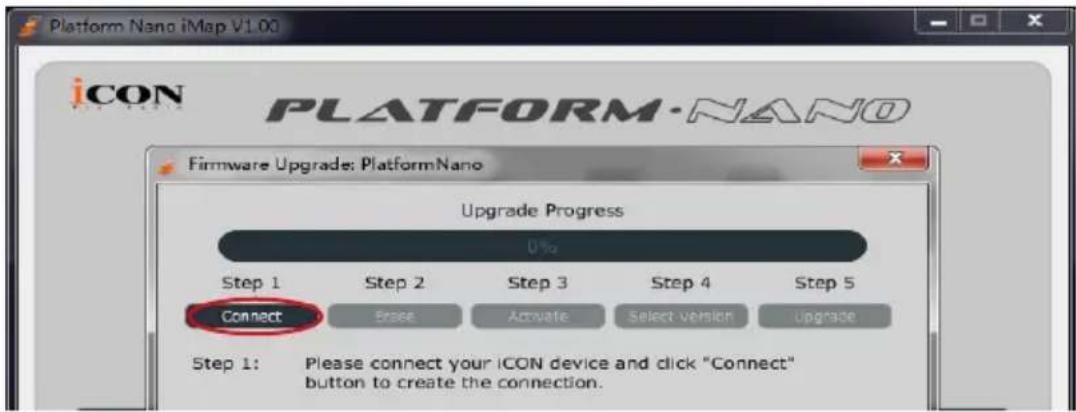

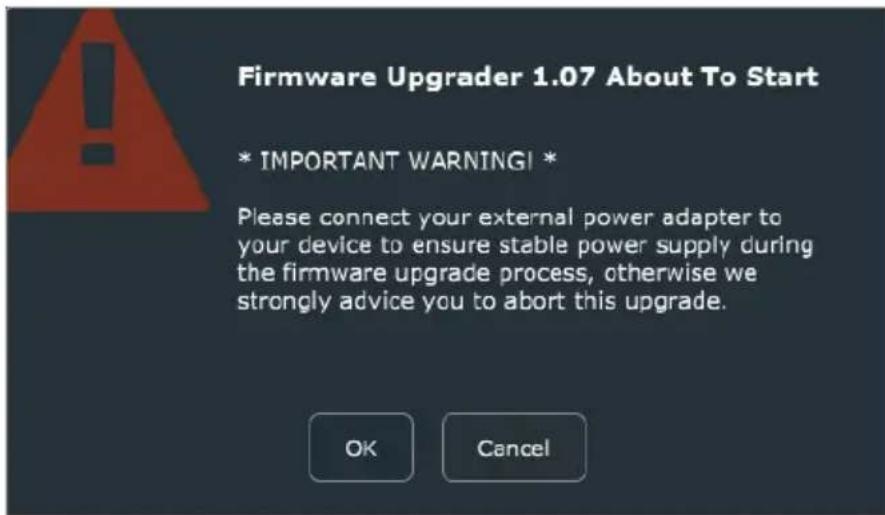

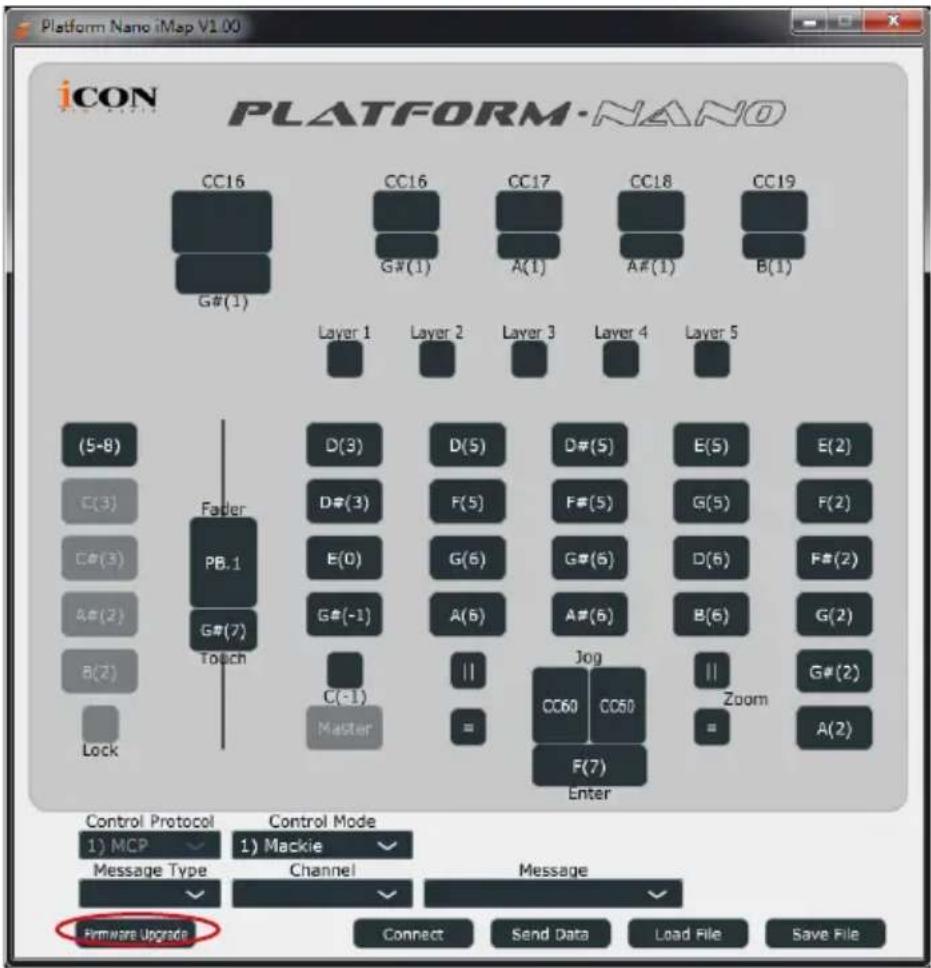

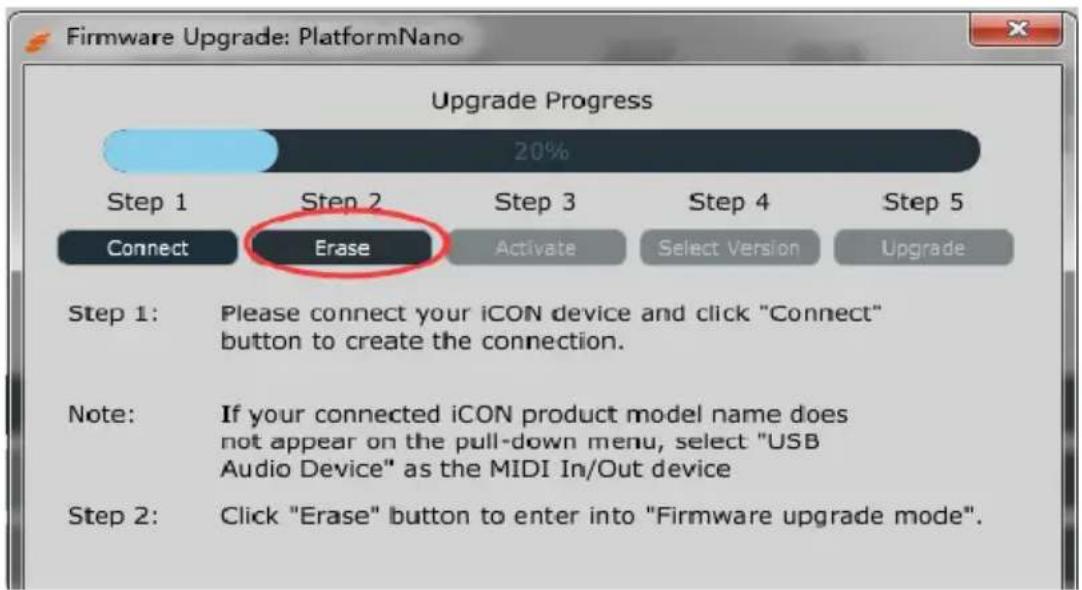

3. Touche « Firmware Upgrade »

Cliquez sur cette touche pour accéder à la fenêtre de mise à niveau du micrologiciel du contrôleur PlatformNano Air. Veuillez vous référer à P.xx pour la procédure de mise à niveau du micrologiciel. Figure 1528 Mise à niveau du micrologiciel 47111012131415192089iCON Platform M+ V1.00 PlatformNano functional firmware upload procedure 1618Platform M+ V1.01.BINPlatform M+ V1.01.BIN17Platform M+ V1.01.BIN65 Platform M Platform M+ Esc

Le processus de téléchargement du micrologiciel DOIT être terminé et ne pas être interrompu pendant le téléchargement du chier, sinon le micrologiciel pourrait ne pas être réécrit. Figure 16 Figure 1729 Platform Nano V1.00 Étape 2: Cliquez sur le bouton « Erase ». Connectez le contrôleur PlatformNano Air en utilisant une connexion USB. Appuyez sur la touche « Connect » en haut pour sélectionner votre PlatformNano Air connecté en tant que périphérique « MIDI In and Out » dans le menu déroulant. Étape1: Remarque : Si votre nom de connexion « PlatformNano Air » n'apparaît pas dans le menu déroulant, sélectionnez « Audio USB » comme périphérique d'entrée et de sortie MIDI. Figure 18 Figure 19 Figure 2030 Étape 3: Étape 4: Appuyez sur la touche « Activate » en haut pour sélectionner le contrôleur PlatformNano Air comme périphérique « MIDI In and Out » dans le menu déroulant. Cliquez sur la touche « Select Version » pour parcourir le nouveau chier du micrologiciel. Figure 21 Figure 22 Figure 2331 Cliquez sur la touche « Upgrade » pour de mise à niveau le micrologiciel. Étape 5: PlatformNano V1.00 Figure 24 Figure 25 Figure 2632 Chargement de la batterie Il y a quatre indications de niveau de batterie par DEL. 1st Vert - Niveau de batterie entre 76%-100% 2nd Vert - Niveau de batterie entre 51-75% Orange - Niveau de batterie entre 26-50% Red - Niveau de batterie inférieur à 25%

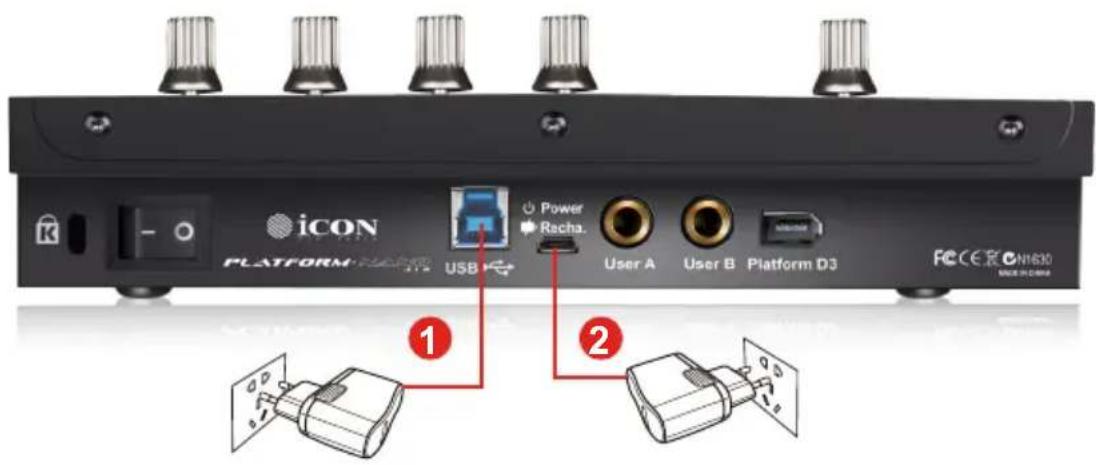

Vous pouvez charger la batterie en branchant :

1. Le connecteur USB 3.0

Pendant que vous utilisez l’appareil en le connectant à votre Mac/PC avec un câble USB3.0, la batterie se recharge simultanément.

2. Le connecteur mini-USB

Lorsque vous utilisez l’appareil sans l, vous pouvez charger la batterie en connectant une alimentation électrique telle qu’un adaptateur de téléphone portable ou un bloc d’alimentation à ce port.33 Cubase iCON PlatformNano Air V1.00 iCON PlatformNano Air V1.0034 Nuendo Nuendo

importer les paramètres d’origine (c.à.d. sans apporter aucune modication) au dispositif en suivant les étapes ci-dessous.

1. Connectez PlatformNano Air avec le câble USB fourni et lancez le logiciel iMap.

2.Cliquez sur le bouton «MIDI Device» et sélectionnez «PlatformNano Air» comme dispositif d’entrée/sortie MIDI. Remarque: Si PlatformNano Air n’apparaît pas dans le menu déroulant, sélectionnez audio USB comme dispositif d’entrée/sortie MIDI.

3. Cliquez sur «Send Data» pour télécharger le réglage sur votre PlatformNano Air.

4. Fermer iMap, puis éteignez et rallumez PlatformNano Air.46

”(L) x 7. 8”(W) x0. 2”(H)48 Entretien et réparations Si vous devez faire réparer votre "PlatformNano Air ", suivre ces instructions. Consultez notre centre d’aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d’informations, de connaissances et de téléchargements tels que.

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d’assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d’assistance technique vous apportera une aide dès que possible. Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter. Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio. Pour envoyer des produits défectueux pour réparation:

1. Conrmer que le problème ne provienne pas d'une erreur de manipulation ou de

périphériques externes.

2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.

3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très

important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.

4. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci-

dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong Envoyer le produit à : BUREAU EN ASIE: Unit F, 15/F., Fu Cheung Centre, No. 5-7 Wong Chuk Yueng Street, Fotan, Sha Tin, N.T., Hong Kong.

Si vous êtes à Europe Envoyer le produit à : Sound Service GmbHEuropean HeadquarterMoriz-Seeler-Straße 3D-12489 Berlin Telephone: [phone] Fax: [phone] E-Mail: [e-mail] Si vous êtes à North America Envoyer le produit à : North America Mixware, LLC – U.S. Distributor 11070 Fleetwood Street – Unit F. Sun Valley, CA 91352; USA Tel.: [phone] Contact: www.mixware.net/help
