MODE D'EMPLOI QCon Pro XS icon

Unité d'extension pour QconProX - Surface de contrôle MIDI/Audio avec faders motorisés pour la production

icon QCon Pro XS - 1

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

  1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
  2. Conserver ces instructions pour toute lecture ultérieure.
  3. Lisez avec attention toutes les consignes de sécurité.
  4. Suivez les instructions du fabricant.
  5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
  6. Nettoyez l'appareil uniquement avec un tissu humide.
  7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
  8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
  9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
  10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
  11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
  12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Sommaire

Introduction....4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel....5

Fonctionnalités....6

Disposition du panneau supérieur....7

Disposition du panneau latéral....10

Branchement de votre contrôleur QconProXS....11

Cubase....14

Logic Pro....16

Pro Tools....18

Branchement de votre contrôleur QconProXS....20

(Dispositif autonome)....20

Cubase....21

Nuendo....22

Logic Pro 23

Samplitude....24

Bitwig....26

Reason 27

Bitwig....28

Reason....29

Ableton Live....30

Pro Tools....31

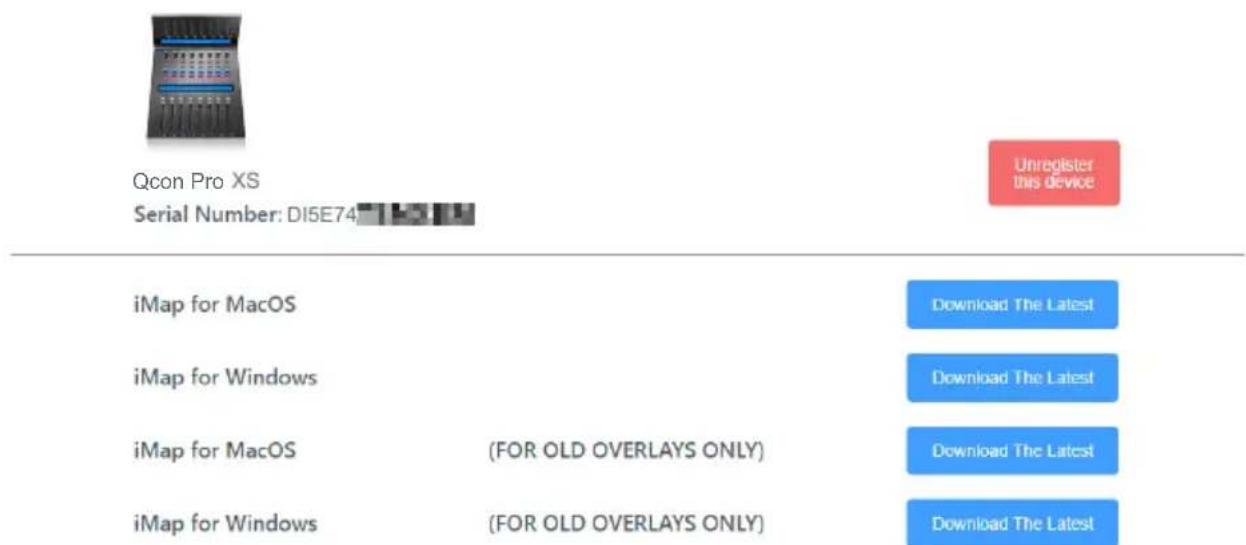

Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com ....33

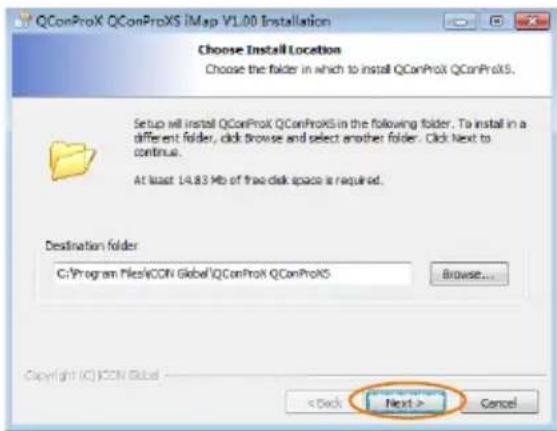

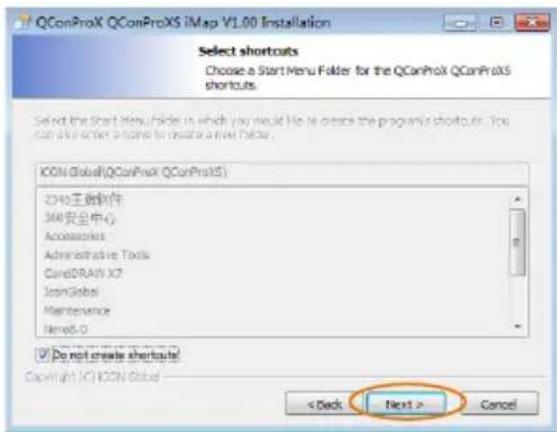

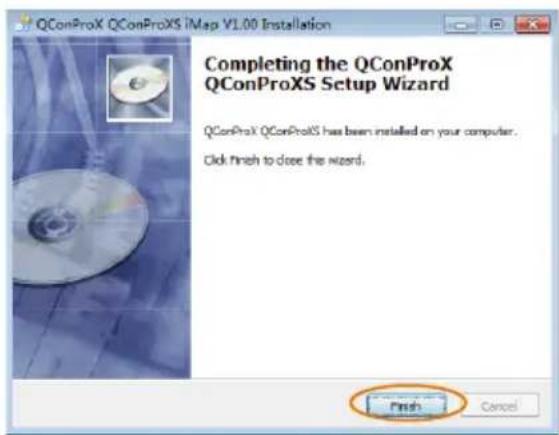

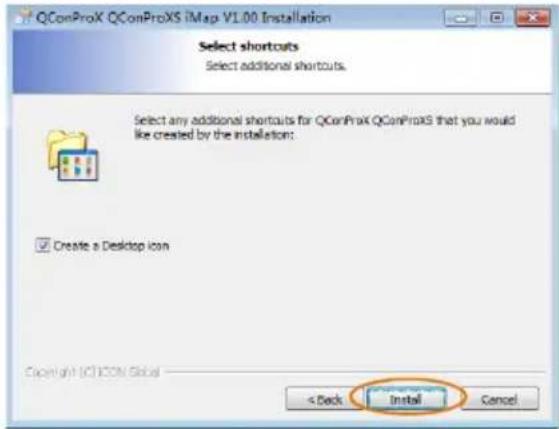

Installation d' iMap™ sur Windows ....34

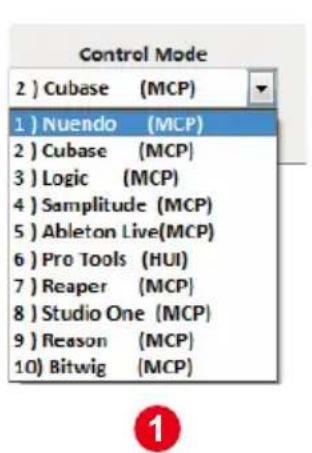

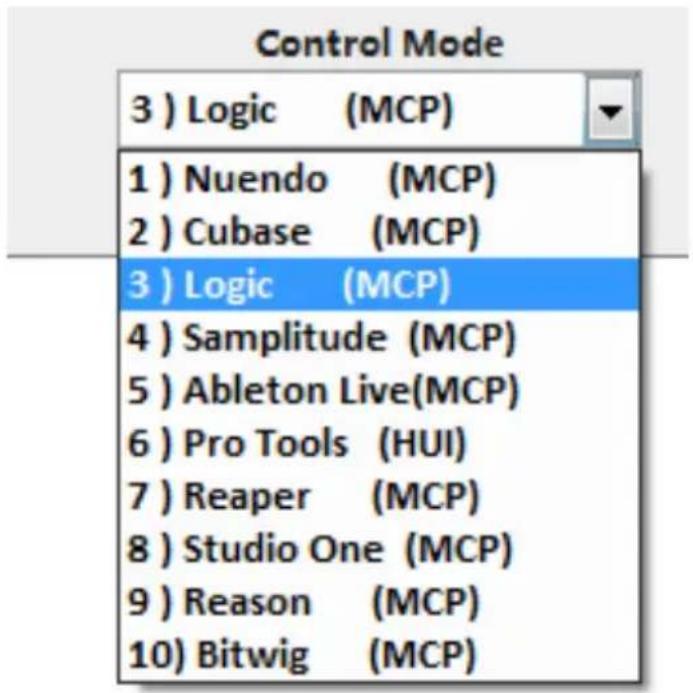

Affectation du mode DAW (Mackie Control/HUI) ou Définition de fonctions MIDI avec iMap™ 36

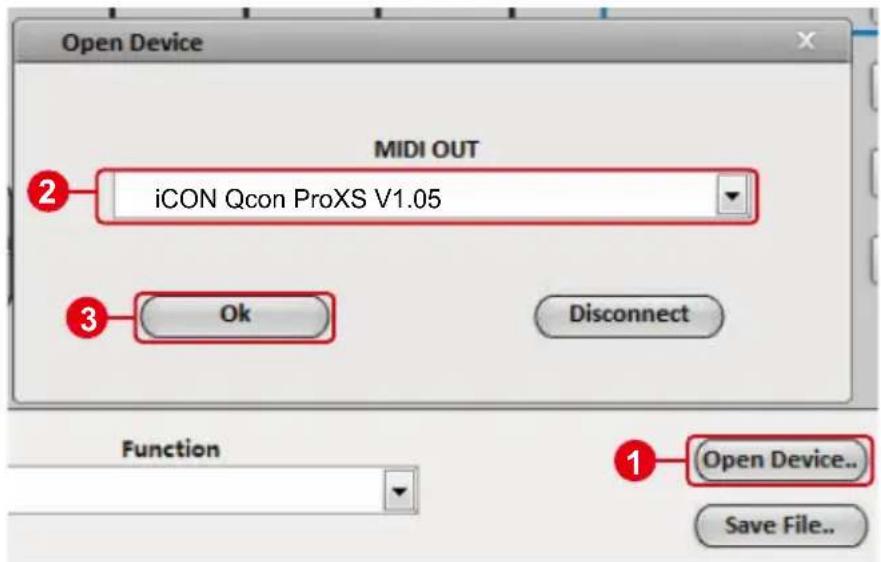

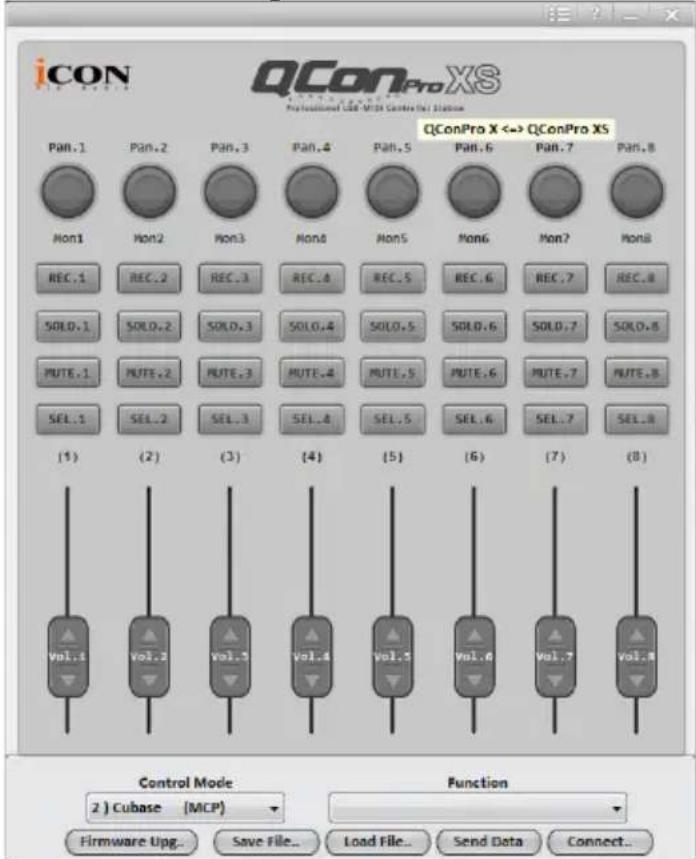

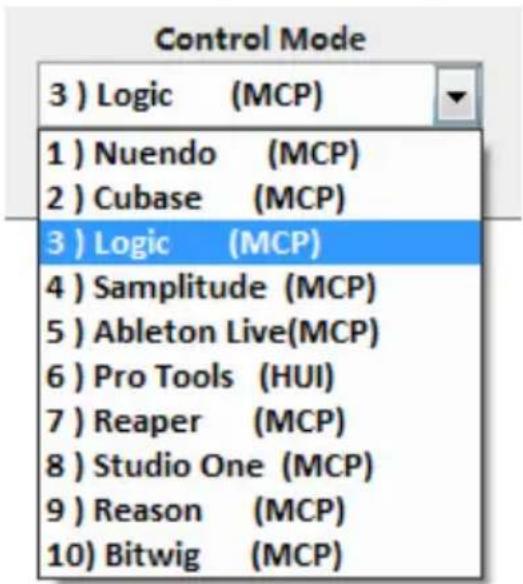

Affectation du mode DAW (Mackie control/HUI) en utilisant iMap™ .....37

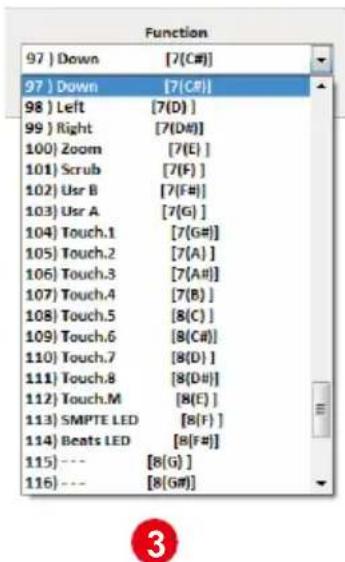

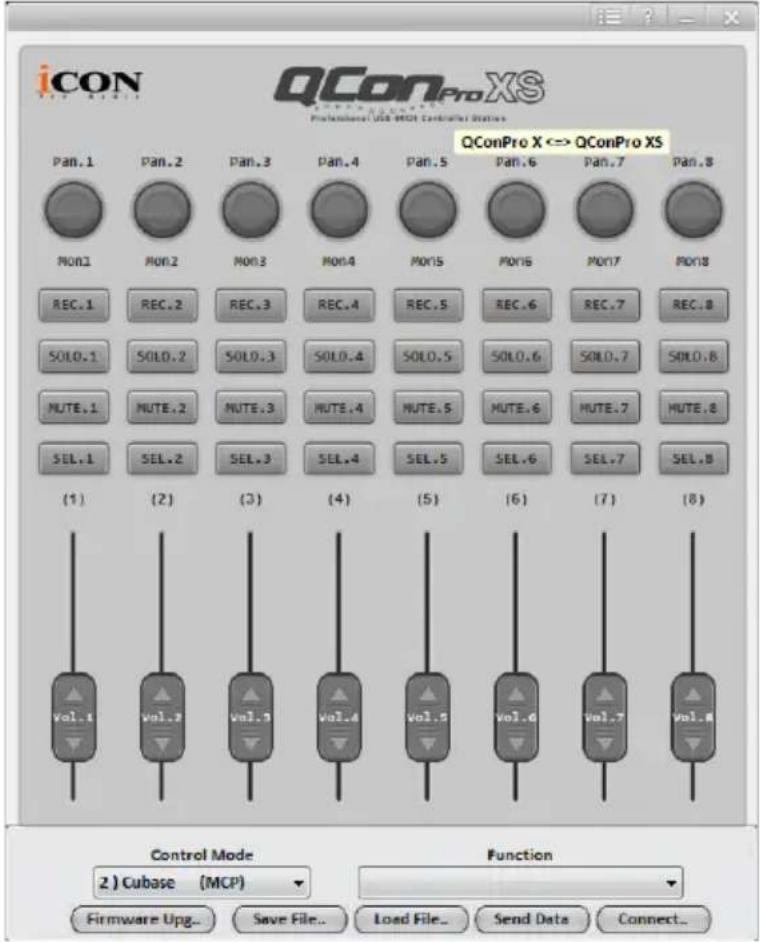

Affectation de messages MIDI en mode défini par l'utilisateur en utilisant iMap™ ......39

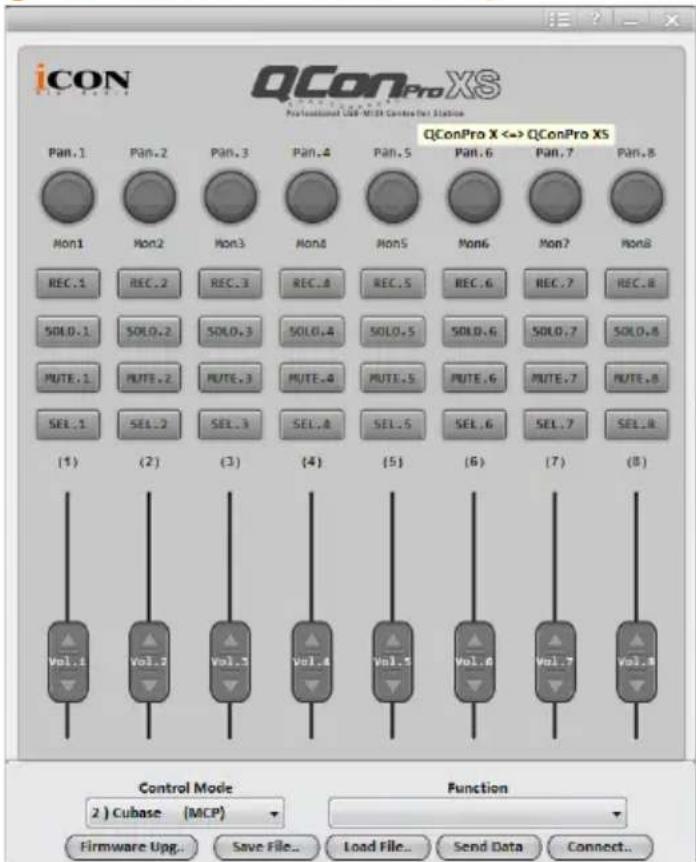

Configuration d'Élément de contrôle en mode défini par l'utilisateur .....41

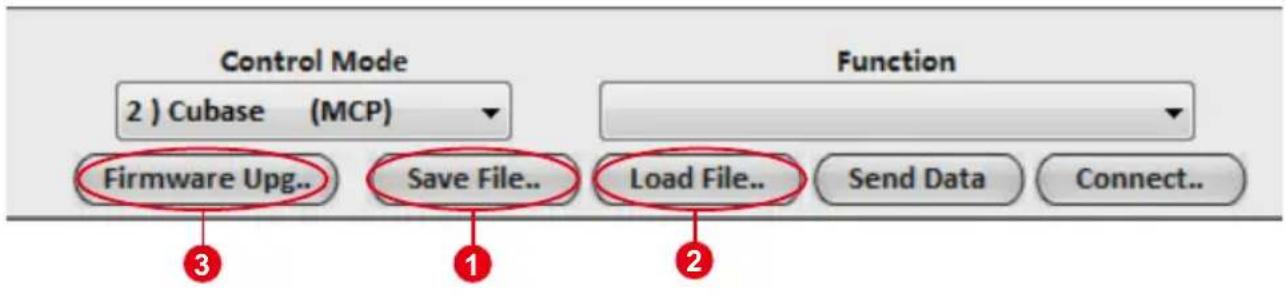

Autres fonctions iMap™ 43

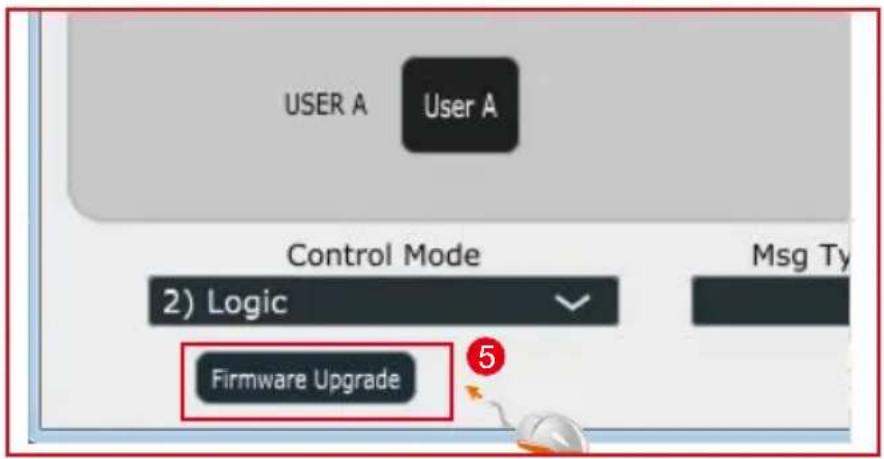

Mise à niveau du micrologiciel....44

Restaurer les paramètres par défaut....47

Spécifications 48

Entretien et réparations ....49

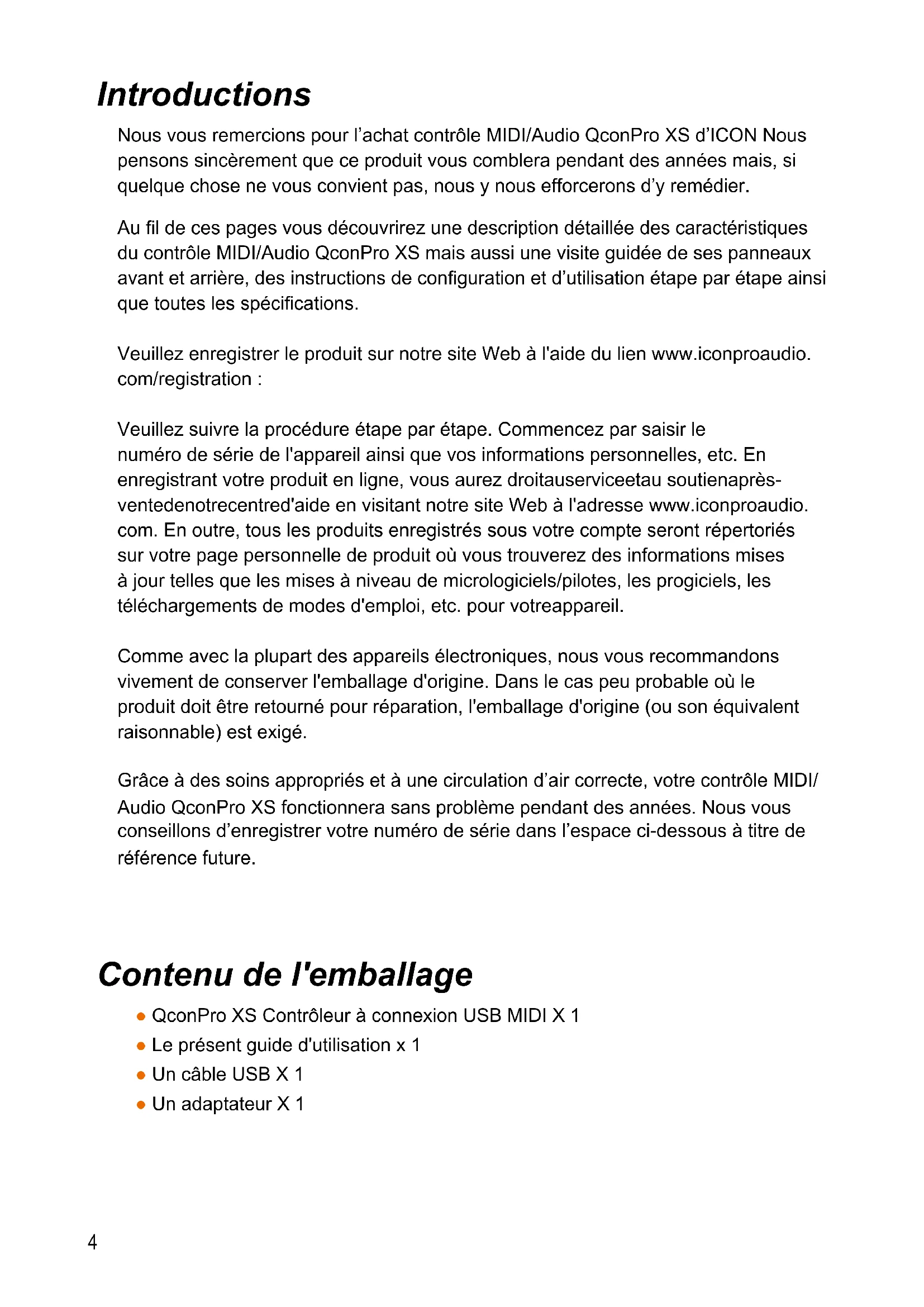

Introductions

Nous vous remercions pour l'achat du contrôleur MIDI/Audio QconPro XS d'ICON. Nous pensons sincèrement que ce produit vous comblera pendant des années, mais si quelque chose ne vous convient pas, nous nous efforcerons d'y remédier.

Au fil de ces pages, vous découvrirez une description détaillée des caractéristiques du contrôleur MIDI/Audio QconPro XS, ainsi qu'une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape, et toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droit au service et au soutien après-vente de notre centre d'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votre appareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre contrôleur MIDI/Audio QconPro XS fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu de l'emballage

• QconPro XS Contrôleur à connexion USB MIDI x 1 • Le présent guide d'utilisation x 1 • Un câble USB x 1 • Un adaptateur x 1

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votre appareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

icon QCon Pro XS - Vérifiez le numéro de série de votre appareil - 1

Saisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documents utiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

Fonctionnalités

icon QCon Pro XS - Fonctionnalités - 1

• 8 faders de canaux tactiles motorisés avec une résolution de 10 bits

- Indicateur de niveau crêtes à 12 segments LED équipé pour le canal (mono) mesure le niveau (incliné et situé en haut pour faciliter la lecture)

Affichage à LED multicolores d'ambiance change de couleur en fonction du paramètre de contrôle pour un contrôle facile (uniquement Cubase).

Affichage à LED de 11 segments entourant les encodeurs pour indiquer la position de rotation.

- Double écran LCD large et rétroéclairé affiche le nom du canal (LCD inférieur) et les paramètres de contrôle (LCD supérieur) pour chaque canal

- Touches éclairées pour chaque canal, y compris Rec-enable, Solo, Mute, Select et Monitor

- Extensible à une surface de contrôle de 32 canaux avec 3 unités Qcon ProXS et un QconPro X.

- Connecteurs 1/4" TRS Utilisateur A et Utilisateur B pour le branchement de pédales.

- Compatible avec Windows XP, Vista (32 bits et 64 bits), Windows 7 (32 bits et 64 bits), Windows 8 (32 bits et 64 bits), Windows 10 (32 bits et 64 bits), et Mac OS X (Intel Mac).

- Connectivité USB 2.0 haut débit.

- Contrôle Mackie intégré pour Cubase, Nuendo, Samplitude, Logic Pro, Reaper, Bitwig, Studio One et Ableton Live.

- Protocole Mackie HUI intégré pour Pro Tools.

- iMap - logiciel de mappage MIDI fourni pour le mode défini par l'utilisateur (apprentissage MIDI).

- Mise à jour du micrologiciel immédiate via une connexion USB et le logiciel iMAP.

- Version de haute qualité et boîtier en métal robuste avec un port de verrouillage Kensington.

Disposition du panneau supérieur.

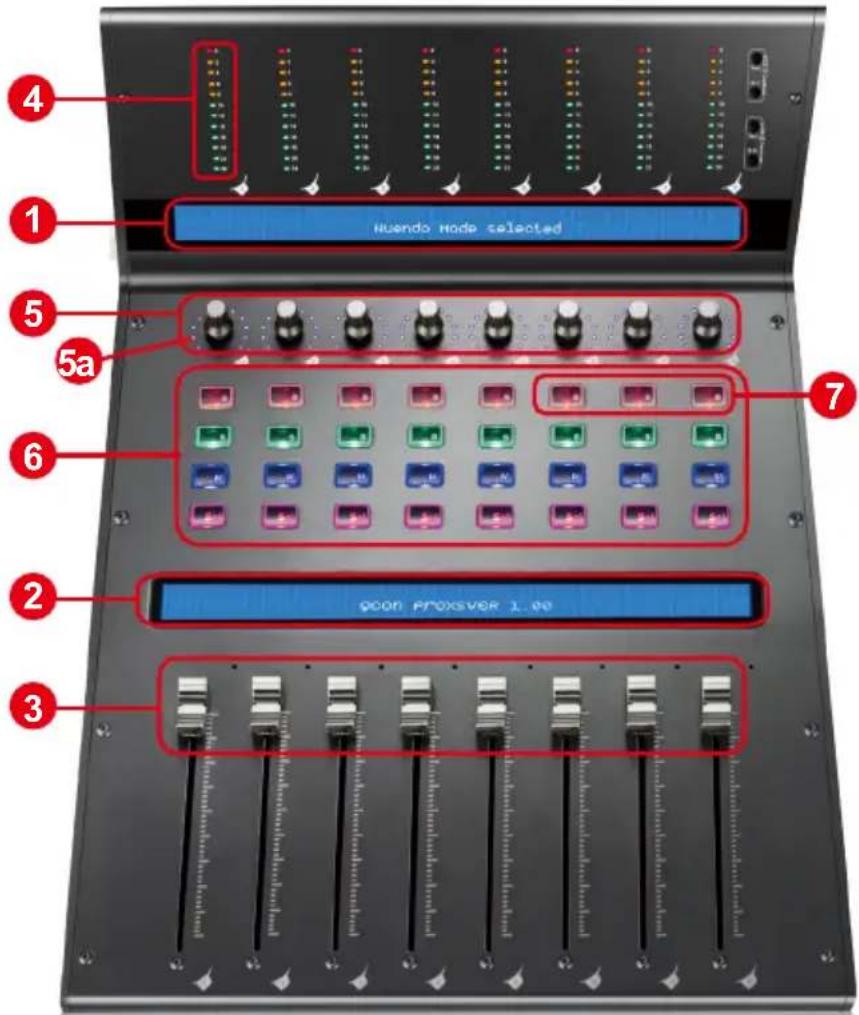

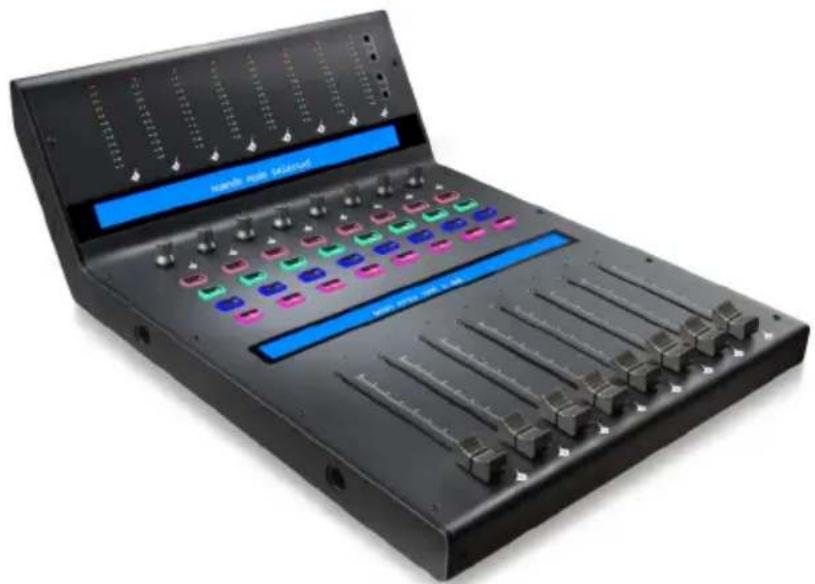

4 1 Huando Node sélectionné 5 5a 6 7 2 900N PROXSVER 1.00 3

Remarque : certaines fonctions varient légèrement d'une DAW à l'autre. La description suivante est basée sur les fonctions de Apple Logic™.

1. Écran LCD supérieur.

L'écran LCD rétroéclairé à deux lignes indique les valeurs des paramètres lorsque vous les modifiez et propose également des informations sur les sélections de canal, les modes de fonctionnement, et plus.

2. Écran LCD inférieur.

Les deux lignes d'écran LCD rétroéclairé indiquent le nom du canal.

3. Faders de canal

Les huit faders motorisés 100 mm servent en général au contrôle du volume de piste de votre DAW. En fonction de votre DAW, vous pouvez utiliser le bouton « Flip » pour changer la fonction de ces faders afin d'effectuer d'autres réglages. Tous ces boutons sont tactiles pour pouvoir annuler l'automatisation dès que

vous touchez un fader. Ils sont en outre motorisés : ils bougeront

automatiquement pour reproduire le niveau des canaux sélectionnés sur votre application DAW. Toute automatisation enregistrée sur un projet sera reproduite par les positions des faders. Les paramétrages effectués avec ces faders seront directement affichés sur l'écran LCD.

4. Mesure du niveau du canal

Les 12 LED indiquent le niveau du canal associé.

5. Encodeurs double fonction avec LED multi couleur d'ambiance

Le codeur est tout à la fois un bouton-poussoir et un bouton rotatif.

Appuyez dessus pour modifier le mode de fonctionnement ou pour modifier le contenu affiché juste au-dessus des bandes de canal. Tournez-le pour, selon la fonction assignée, ajuster le panoramique d'un canal, envoyer le niveau ou saisir des paramètres. Dans Cubase, la couleur d'ambiance des LED change en fonction du paramètre de contrôle

5a. LED du codeur

Les 11 LED tout autour du codeur s'allument différemment selon la position relative de la rotation, vous permettant de connaître cette position sans que vous ayez à regarder votre ordinateur.

6. Boutons de commande

Section des boutons de commande d'enregistrement de canal

Boutons REC - Pour activer et désactiver le mode d'enregistrement du canal associé. L'interrupteur devient rouge lorsque le canal est armé.

Boutons SOLO - Mise en marche et arrêt du mode solo pour le canal associé. L'interrupteur devient vert lorsque le mode solo du canal est activé et le son des autres canaux est coupé. Vous pouvez mettre plusieurs canaux en solo en appuyant sur les boutons SOLO d'autres canaux.

Boutons MUTE - Pour activer et désactiver le mode muet du canal associé. L'interrupteur devient rouge lorsque le son du canal est coupé. Coupez le son du canal.

Boutons SEL - Les boutons SEL activent les canaux associés sur le logiciel DAW afin d'effectuer une opération précise (par exemple, lors du réglage EQ avec les ENCODEURS ATTRIBUABLES, la touche SEL sert à choisir le canal que vous souhaitez régler). Lorsqu'un canal est sélectionné, la touche SEL associée devient rouge.

7. Section des interrupteurs DAW

QconProXS dispose de protocoles et Mackie Control & HUI intégrés pour diverses DAW's, telles que Cubase TM , Samplitude TM , Ableton Live TM et Logic Pro TM . Si la sélection de la DAW et du protocole de contrôle Mackie(HUI) est effectuée correctement, QconProXS associe automatiquement les fonctions principales et fonctionne sans problèmes avec cette DAW.

Boutons 6 th Ch. Rec / 7 th Ch. Rec - Ces boutons fléchés permettent de parcourir la liste des DAW. Le nom de la DAW s'affiche à l'écran.

Boutons 8 th Ch. Rec - Utilisez ce bouton pour effectuer la sélection DAW.

Pour changer le mode DAW de votre QconPro XS, éteignez-la et rallumez-la pour accéder au mode de sélection DAW. Utilisez les boutons “6 th Ch. Rec” / “7 th Ch. Rec” pour sélectionner la DAW de votre choix sur la liste.

Remarque: Vous devez sélectionner le « Numéro d'unité » pour QconPro XS avant de sélectionner le DAW's.

Astuces: le bouton DAW ne peut pas être activé si un logiciel DAW est en marche. (Remarque: Nous procéderons de temps à autre à une mise à jour du logiciel QconPro XS afin d'ajouter des DAW supplémentaires à la liste actuelle. Veuillez consulter notre site internet officiel pour télécharger les mises à jour de votre logiciel QconPro XS).

(Astuces: QconProXS mémorise votre dernier mode DAW sélectionné et se met au même mode quelques secondes après sa mise en marche. (c.-à-d. il n'est pas nécessaire de sélectionner le mode DAW s'il est le dernier mode utilisé.)

Disposition du panneau latéral

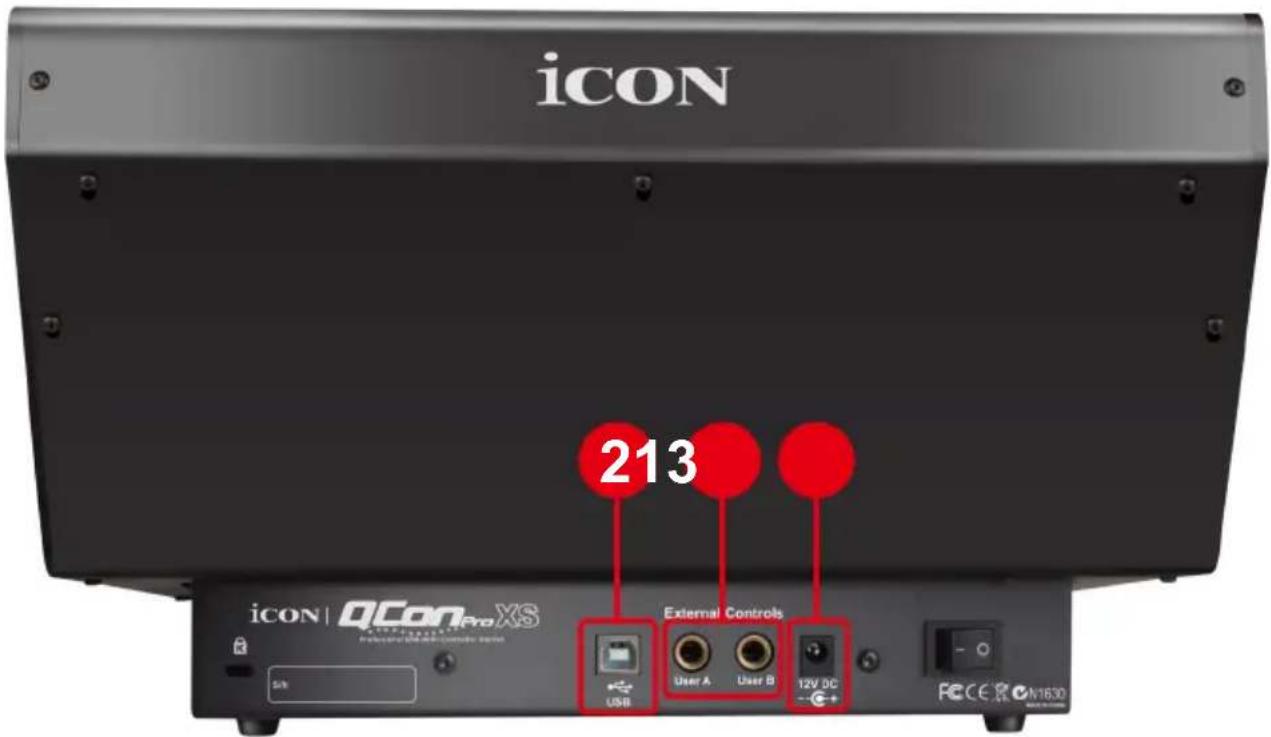

ICON icône | QCon Pro XS Commandes externes USB Utilisateur A Utilisateur B 12V DC - + - FECE CN1630 213

1. Connecteurs 1/4" TRS Utilisateur A / Utilisateur B

Ces connecteurs 1/4" TRS permettent le branchement de pédales pour activer les fonctions sélectionnées. Pour définir leurs paramètres, sélectionnez les paramètres USER A (UTILISATEUR A) et USER B (UTILISATEUR B) en mode de contrôle Mackie.

2. Port USB

Utilisez ce port USB pour brancher votre QconPro XS sur votre Mac ou PC.

3. Adaptateur secteur 12V/2.5A

Branchez ici l'adaptateur secteur fourni.

(Remarque : QconPro XS ne peut pas fonctionner sans que l'adaptateur secteur fourni ne soit branché. L'alimentation par bus USB n'est pas suffisamment puissante pour alimenter le QconPro XS.)

Démarrage (Utilisation comme extension avec QconProX) Branchement de votre contrôleur QconProXS

1. Utilisez le port USB pour brancher le QconPro XS sur votre Mac ou PC.

Sélectionnez un port USB sur votre Mac/PC et insérez la fiche large (plate) du câble USB. Branchez l'autre extrémité du câble sur le QconPro XS. Votre Mac/PC devrait pouvoir « détecter » automatiquement ce nouveau matériel et vous avertir lorsque vous pouvez commencer à l'utiliser.

(Conseil : Nous vous recommandons d'utiliser le concentrateur USB CubeHub d'ICON qui vous permet de connecter jusqu'à 3 unités QconPro XS, si vous ne connectez pas QconPro XS directement au port USB de votre ordinateur.)

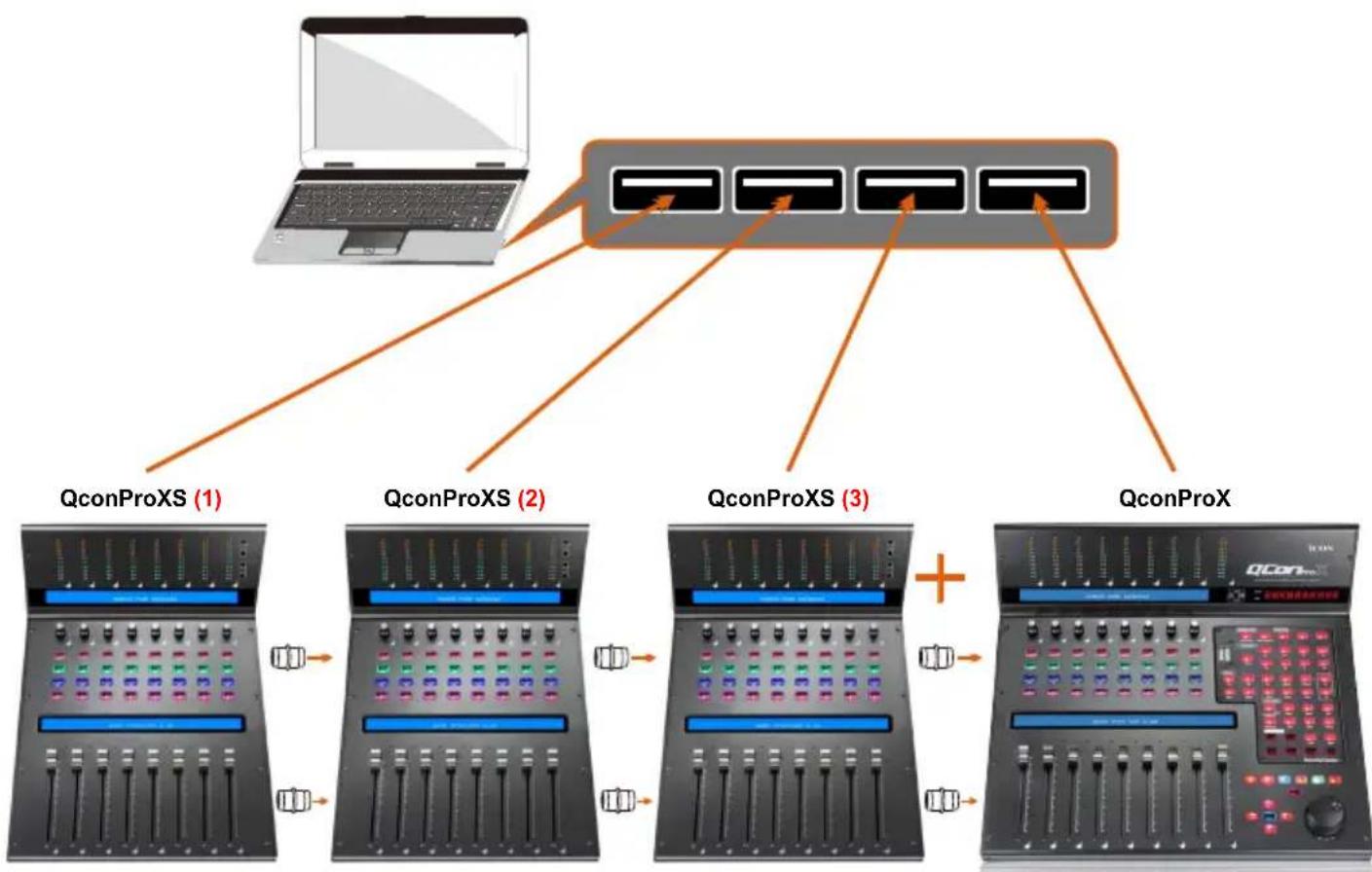

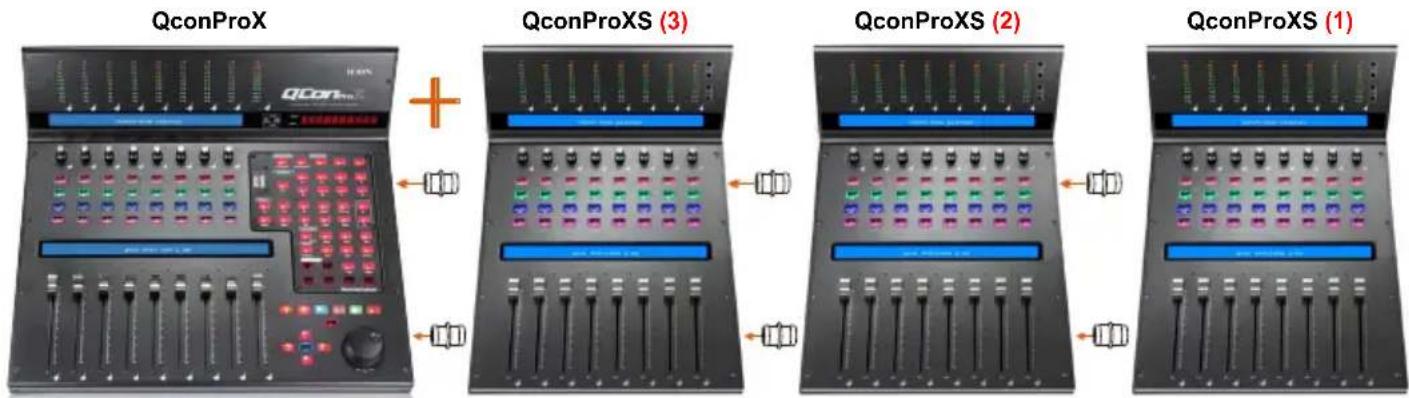

ougraph LR A["QconProX"] --> B["+"] B --> C["QconProXS (3)"] C --> D["QconProXS (2)"] D --> E["QconProXS (1)"]

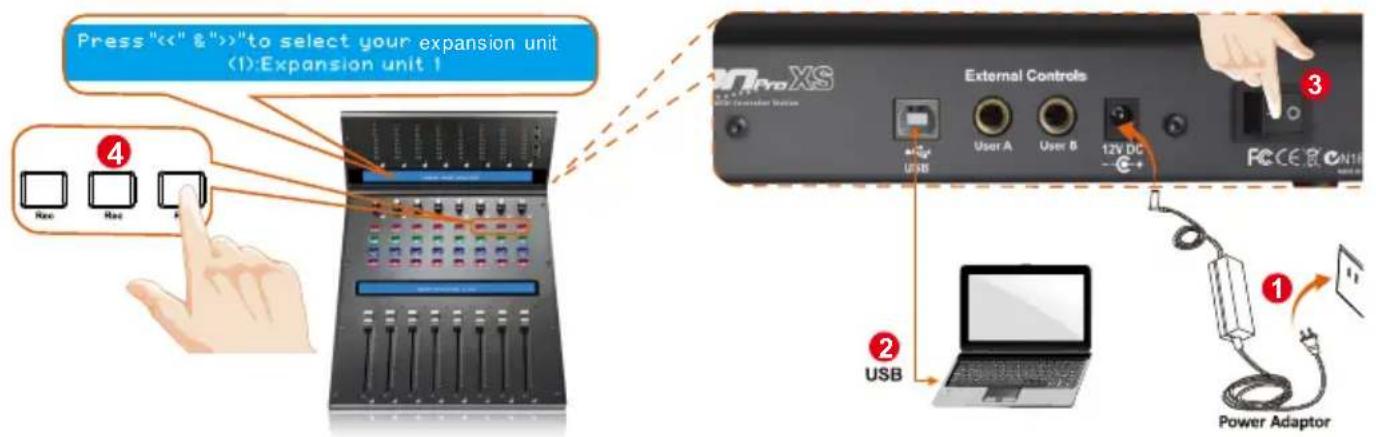

2. Sélection de la DAW.

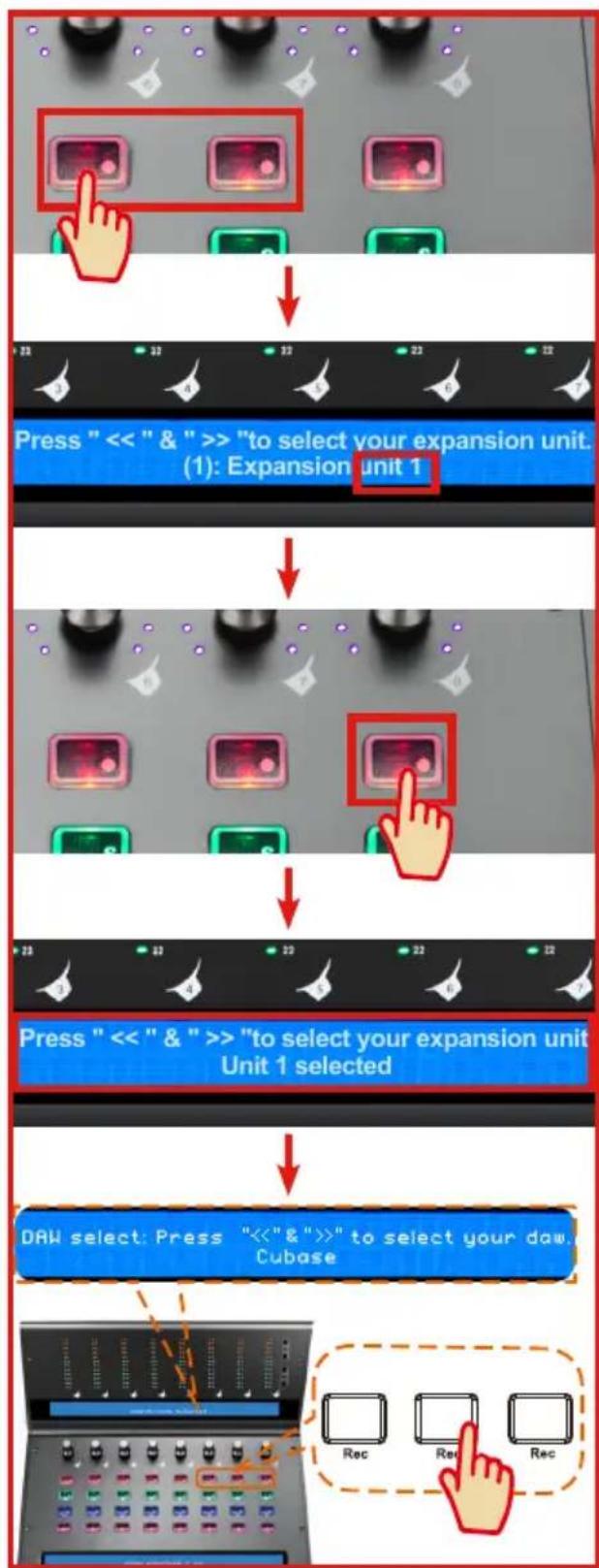

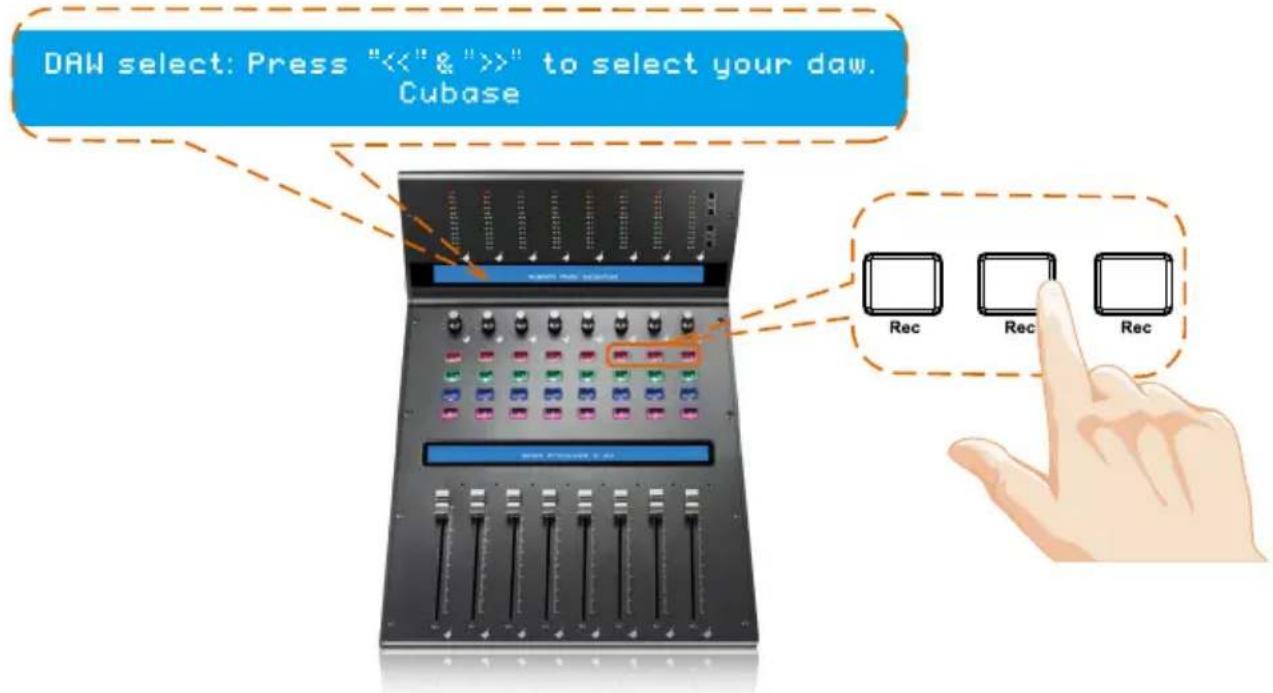

Appuyez sur << (la touche « Rec » du canal 6)/>> (la touche « Rec » du canal 7) pour parcourir la liste des DAW, puis appuyez sur la touche « DAW » (la touche « Rec » du canal 8) pour effectuer la sélection.

1 QconProXS (1)

icon QCon Pro XS - QconProXS (1) - 1

3. Configuration de votre DAW

QconPro XS intègre les protocoles Mackie Control et HUI, qui vous feront éviter beaucoup de difficultés dans la configuration de votre DAW. Il suffit d'ajouter un dispositif « Mackie Control » ou « HUI » sous le « Contrôleur MIDI » de votre logiciel. Une fois le dispositif Mackie Control ou HUI a été ajouté, sélectionnez le contrôleur QconPro XS comme dispositif d'entrée/sortie MIDI dans votre DAW.

Utilisez Mackie Control pour les logiciels ci-dessous : Nuendo/Cubase™, Logic Pro™, Samplitude™, Bitwig™, Reason™, Reaper™, Studio One™ et Ableton Live™.

Utilisez HUI pour le logiciel ci-dessous

Pro Tools TM.

(Astuce : Vous pouvez également consulter notre site Web www.iconproaudio.com, où vous trouverez plusieurs illustrations d'installation pour différentes DAW dans la section « Démo d'installation » de chaque fiche produit de contrôleur (QconPro XS). Pour les DAW qui ne figurent pas sur notre liste de démonstration d'installation, veuillez vous référer au manuel d'utilisation de votre logiciel pour la configuration matérielle.)

Cubase

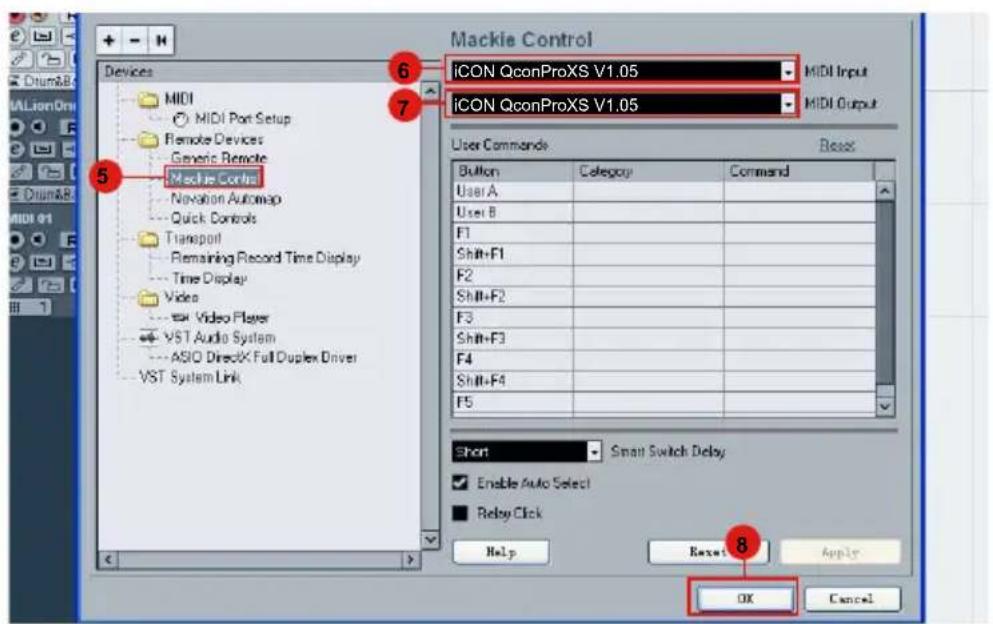

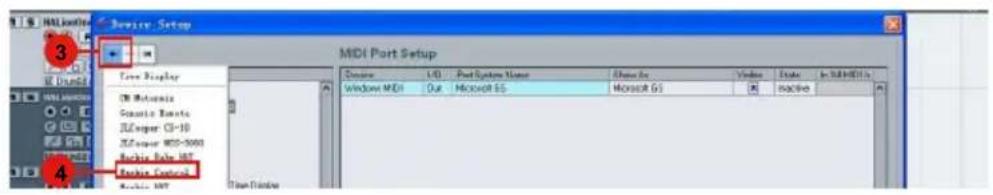

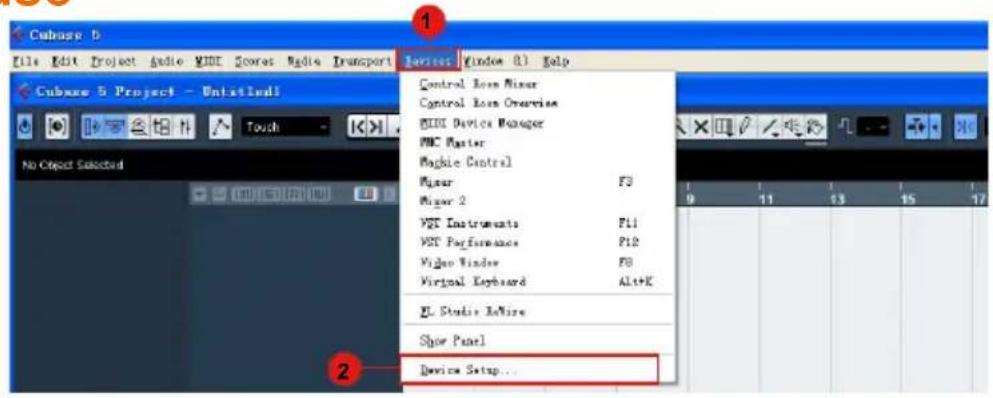

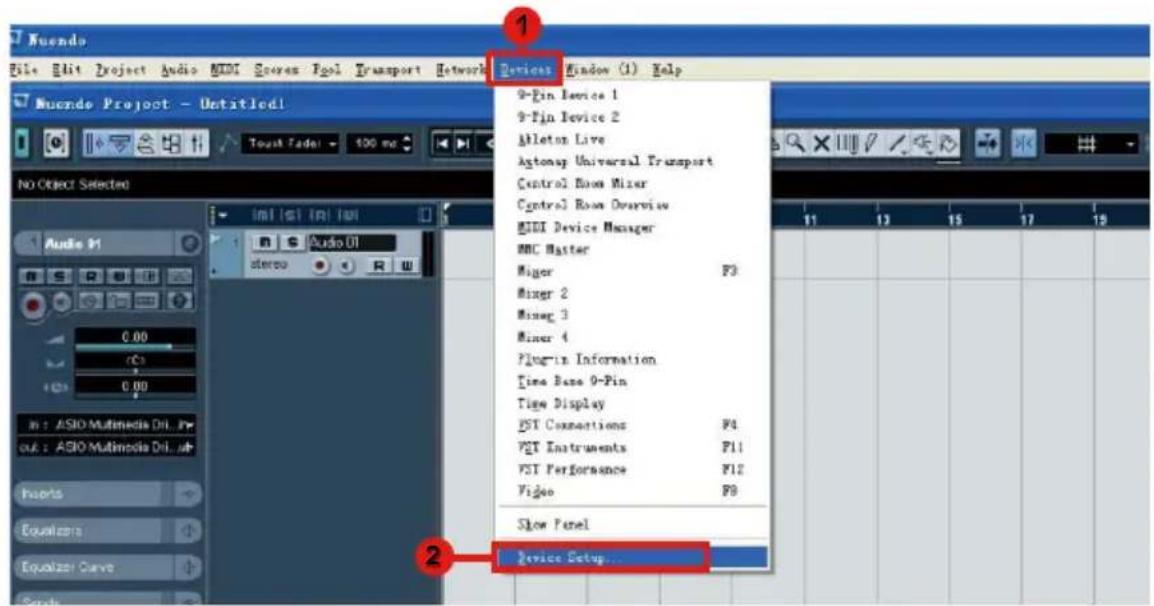

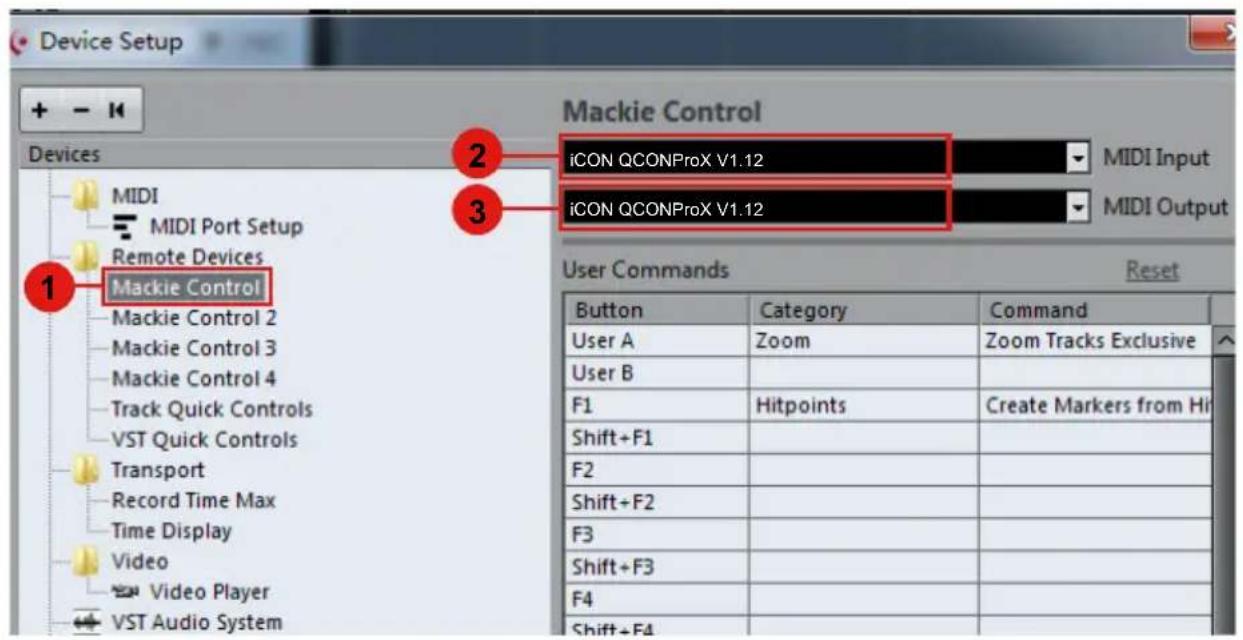

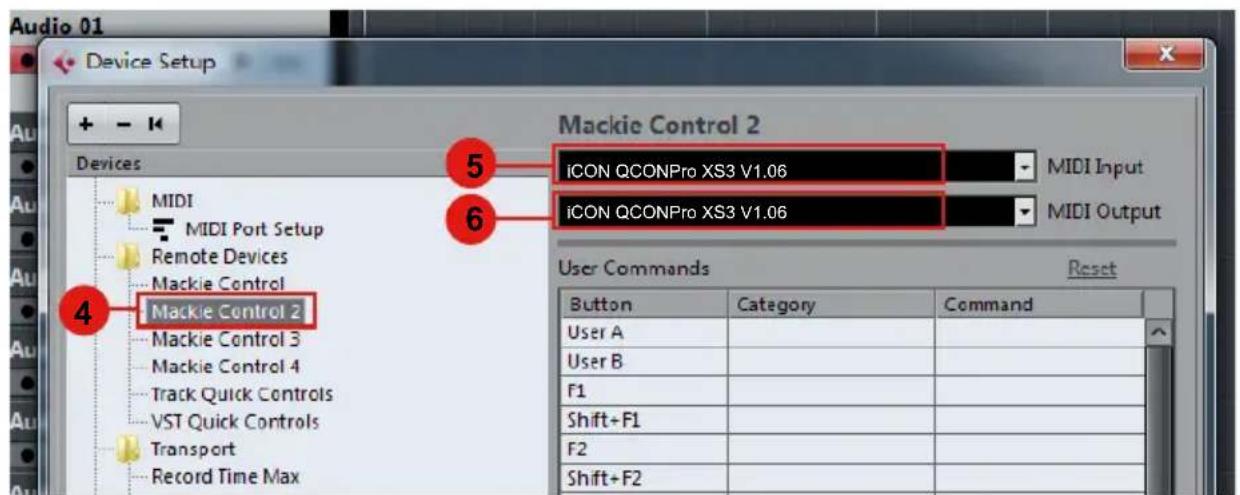

Configuration de l'appareil Mackie Control MIDI Configuration des ports MIDI Périphériques distants 1 Mackie Control Mackie Control 2 Mackie Control 3 Mackie Control 4 Commandes rapides de piste Commandes rapides VST Transport Temps d'enregistrement max Affichage du temps Vidéo Lecteur vidéo Système…

Audio 01 Configuration de l'appareil Mackie Control 2 MIDI Configuration des ports MIDI Périphériques distants Mackie Control Mackie Control 2 Mackie Control 3 Mackie Control 4 Commandes rapides de piste Commandes rapides VST Transport Temps d'enregistrement max ICON QCONPro XS3 V1.06 ICON QCONPro X…

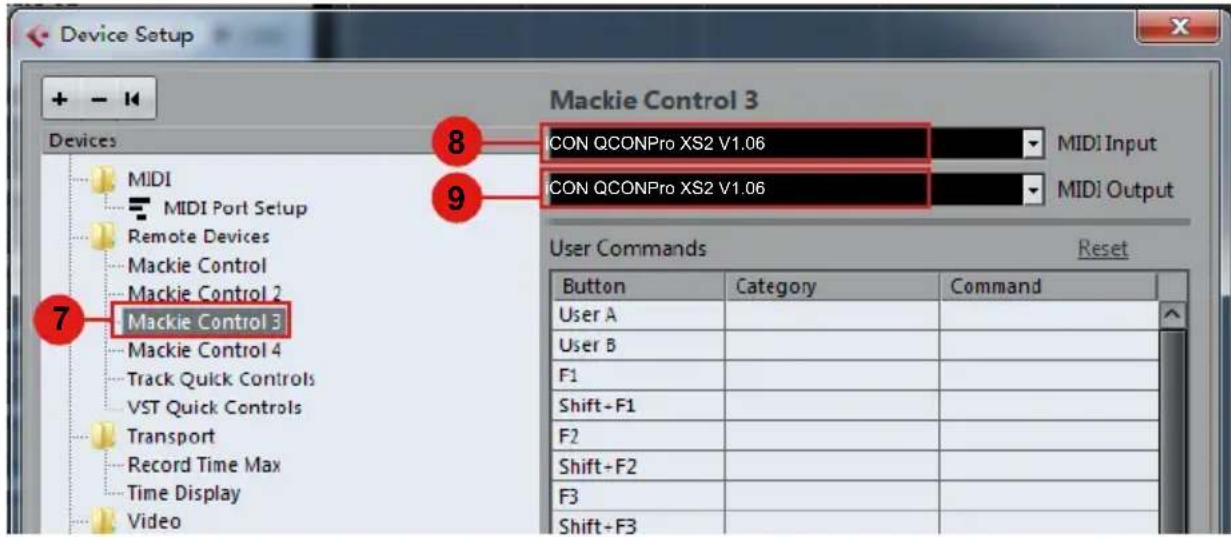

Configuration de l'appareil Mackie Control 3 CON QCONPro XS2 V1.06 Entrée MIDI CON QCONPro XS2 V1.06 Sortie MIDI MIDI Configuration des ports MIDI Périphériques distants Mackie Control Mackie Control 2 Mackie Control 3 Mackie Control 4 Commandes rapides de piste Commandes rapides VST Transport Temps…

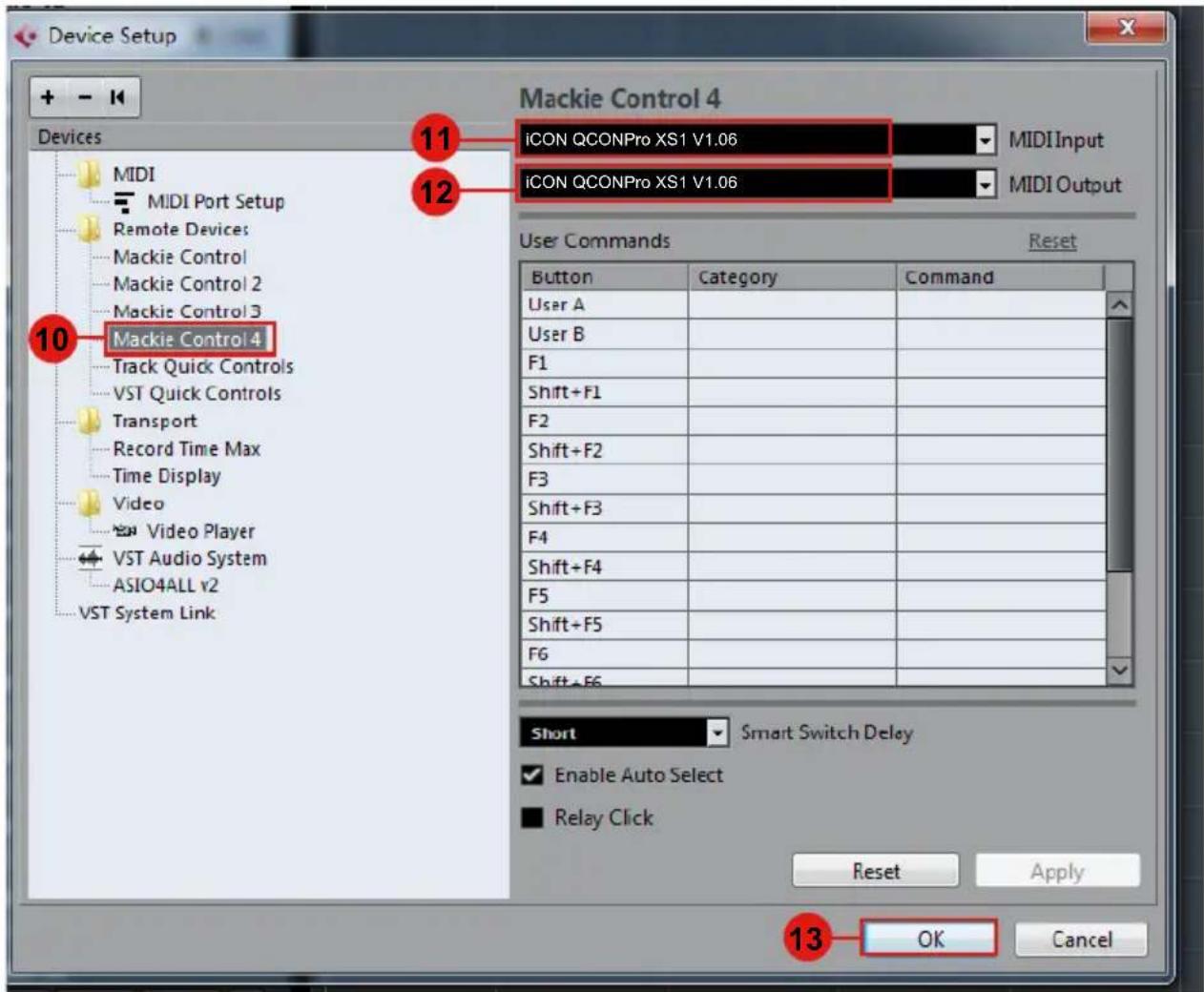

Configuration de l'appareil + - + Périphériques MIDI Configuration des ports MIDI Périphériques distants Mackie Control Mackie Control 2 Mackie Control 3 Mackie Control 4 Commandes rapides de piste Commandes rapides VST Transport Temps d'enregistrement max Affichage du temps Vidéo Lecteur vidéo Syst…

Logic Pro

1

2

3

4

5

6

7

icon QCon Pro XS - Logic Pro - 1

Branchement de votre contrôleur QconProXS (Dispositif autonome)

icon QCon Pro XS - Branchement de votre contrôleur QconProXS (Dispositif autonome) - 1

② Utilisez le port USB pour brancher le QconPro XS sur votre Mac ou PC

Sélectionnez un port USB sur votre Mac/PC et insérez la fiche large (plate) du câble USB. Branchez l'autre extrémité du câble sur le QconPro XS. Votre Mac/PC devrait pouvoir « détecter » automatiquement ce nouveau matériel et vous avertir lorsque vous pouvez commencer à l'utiliser.

4 Sélectionner le « Numéro de l'unité »

Sélectionnez le « Numéro 1 de l'unité ».

Appuyez sur << (la touche « Rec » du canal 6) ou >> (la touche « Rec » du canal 7) pour parcourir la liste des DAW, puis appuyez sur la touche « DAW » (la touche « Rec » du canal 8) pour effectuer la sélection.

Conseil : QconPro XS mémorise votre dernier mode DAW sélectionné et se met au même mode quelques secondes après sa mise en marche (c'est-à-dire qu'il n'est pas nécessaire de sélectionner le mode DAW s'il s'agit du dernier mode utilisé).

icon QCon Pro XS - Sélectionner le « Numéro de l'unité » - 1

6. Configuration de votre DAW

QconPro XS intègre les protocoles Mackie Control et HUI, qui vous éviteront beaucoup de difficultés dans la configuration de votre DAW. Il suffit d'ajouter un dispositif « Mackie Control » ou « HUI » sous le « Contrôleur MIDI » de votre logiciel. Une fois le dispositif Mackie Control ou HUI ajouté, sélectionnez le contrôleur QconPro XS comme dispositif d'entrée/sortie MIDI dans votre DAW.

Utilisez Mackie Control pour les logiciels ci-dessous : Nuendo/Cubase™, Logic Pro™, Samplitude™, Bitwig™, Reason™, Reaper™, Studio One™ et Ableton Live™.

Utilisez HUI pour le logiciel ci-dessous :

Pro Tools™.

(Astuce : Vous pouvez également consulter notre site Web www.iconproaudio.com, où vous trouverez plusieurs illustrations d'installation pour différentes DAW dans la section « Démo d'installation » de chaque fiche produit de contrôleur (QconPro XS). Pour les DAW qui ne figurent pas dans notre liste de démonstration d'installation, veuillez vous référer au manuel d'utilisation de votre logiciel pour la configuration matérielle.)

Cubase

Cubbase 5 Fichier Édition Projet Audio MIDI Partition Média Transport Cubbase 5 Projet - Non traité1 Aucun objet sélectionné Gestionnaire de boîtes de contrôle Aperçu de la boîte de contrôle Gestionnaire de périphériques MIDI MPC Master Magic Control Mixeur F3 Mixeur 2 Instruments VST F11 Performanc…

Configuration MIDI 3 MIDI 4 Affichage central C:\Myosize\NCoats\Resorts\JLcuper (C1-10) JLcuper MDS-5000 Rohia Base HST Contrôle actif HST actif Configuration des parties MIDI Downs: VLD Post System Name Software Inc. Valeurs Échelle In SIM/RESET Windows MDI Out Microsoft ES Microsoft GS Active

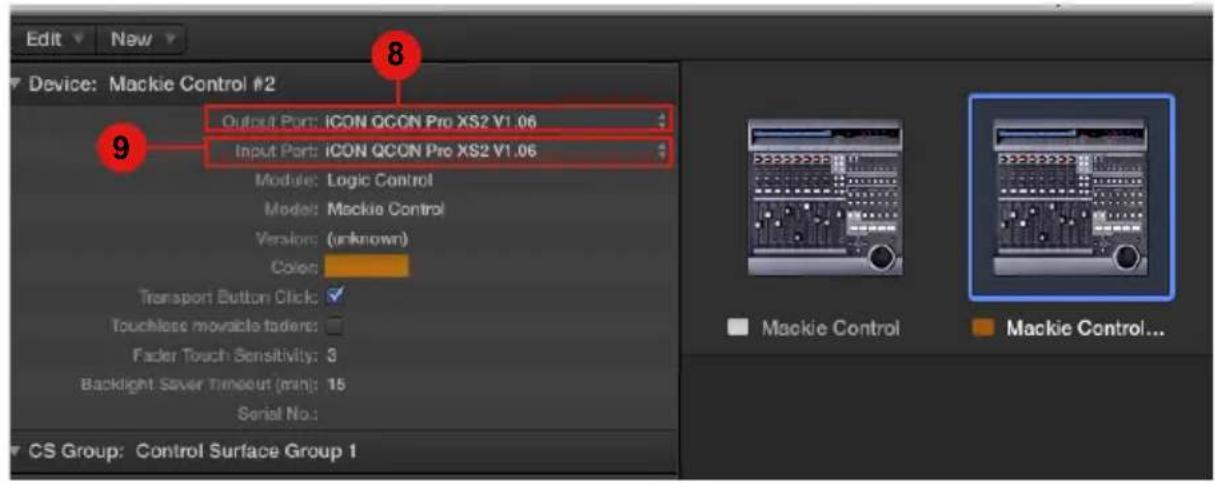

Mackie Control ICON QconProXS V1.05 ICON QconProXS V1.05 MIDI Input MIDI Output MIDI Control MIDI MIDI Port Setup Remote Devices Generic Remote Machine Controls Navigation Automap Quick Controls Transport Remaining Record Time Display Time Display Video Video Player VST Audio System ASIO DirectX Ful…

Nuendo

icon QCon Pro XS - Nuendo - 1

Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com.

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

icon QCon Pro XS - Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com. - 1

1. Installation du logiciel iMap™ pour Mac OS X

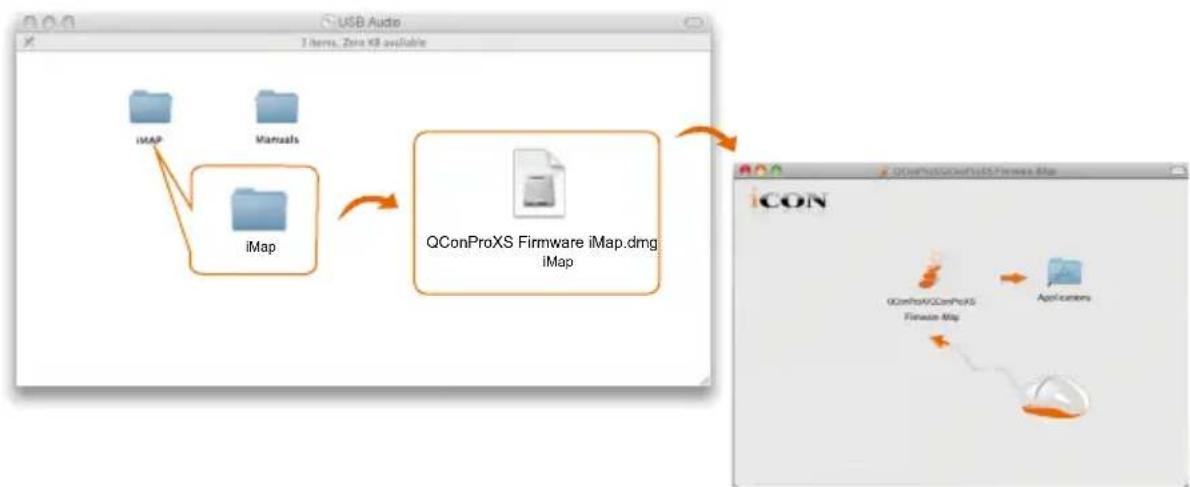

Veuillez vous conformer aux procédures étape par étape ci-dessous pour installer le logiciel iMap™ sur Mac OS X.

Remarque : en faisant « glisser et déplacer » l'icône "QconPro XS" dans le répertoire "Applications", il est possible de créer un raccourci "iMap" sur le bureau du Mac.

Installation d'iMap™ sur Windows

Veuillez suivre les procédures étape par étape pour installer votre logiciel iMap™.

  1. Allumer le Mac.
  2. Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

3. Choisir l'emplacement d'installation

Choisissez votre emplacement d'installation d'iMap™ préféré ou utilisez l'emplacement par défaut, puis cliquez sur « Next ».

icon QCon Pro XS - Choisir l'emplacement d'installation - 1

4. Choisir un raccourci

Choisissez le dossier de menu de démarrage dans lequel vous voudriez créer le raccourci pour iMap™. Cliquez ensuite sur « Next ».

icon QCon Pro XS - Choisir un raccourci - 1

5. Créer un raccourci sur votre bureau

Veuillez décocher la case si vous ne voulez pas mettre d'icône de raccourci d'iMap™ sur votre bureau, sinon cliquez sur « Next ».

icon QCon Pro XS - Créer un raccourci sur votre bureau - 1

6. iMap commence à s'installer

iMap a commencé à s'installer, patientez jusqu'à la fin de l'installation. Cliquez ensuite sur « Finish ».

icon QCon Pro XS - iMap commence à s'installer - 1

7. Cliquez sur le logo iMap sur votre bureau pour lancer le logiciel iMap.

QConProX QConProXS

Dessin 7

Affectation du mode DAW (Mackie Control/HUI) ou définition de fonctions MIDI avec iMap™

Control Mode 3) Logic (MCP) 1) Nuendo (MCP) 2) Cubase (MCP) 3) Logic (MCP) 4) Samplitude (MCP) 5) Ableton Live (MCP) 6) Pro Tools (HUI) 7) Reaper (MCP) 8) Studio One (MCP) 9) Reason (MCP) 10) Bitwig (MCP)

Il existe deux méthodes différentes pour la configuration de votre QconPro XS. En général, il est plus simple et plus rapide de régler l'appareil sur les modes DAW pré-mappés avec le protocole Mackie Control/HUI, en fonction de votre DAW. Le dispositif intègre les protocoles DAW Mackie/HUI comme suit :

  1. Nuendo (protocole Mackie Control) - pour Nuendo
  2. Cubase (protocole Mackie Control) – pour Cubase
  3. Logic (protocole Mackie Control) – pour Logic Pro X
  4. Samplitude (protocole Mackie Control) – pour Samplitude Pro
  5. Ableton Live (protocole Mackie Control) – pour Ableton Live
  6. ProTools (protocole HUI Control) – pour Pro Tools
  7. Reaper (protocole Mackie Control) – pour Reaper
  8. Studio One (protocole Mackie Control) – pour Studio One
  9. Reason (protocole Mackie Control) – pour Reason
  10. Bitwig (Protocole Mackie Control) – Pour Bitwig

Ou vous pouvez définir chaque élément de contrôle sur votre QconPro XS avec vos propres messages MIDI fournis dans le menu déroulant de la fonction iMap. Cependant, à moins que vous compreniez parfaitement la structure MIDI de votre DAW, cela peut être très ennuyant à configurer. Nous vous recommandons fortement d'utiliser les modes DAW pré-mappés, car ils sont programmés selon les préférences les plus populaires des utilisateurs, et répondent mieux à vos besoins.

Affectation du mode DAW (Mackie control/HUI) en utilisant iMap™

ICON QConPro XS Professional USB MSCI Control Station Pan.1 Pan.2 Pan.3 Pan.4 Pan.5 Pan.6 Pan.7 Pan.8 Mon1 Mon2 Mon3 Mon4 Mon5 Mon6 Mon7 Mon8 REC.1 REC.2 REC.3 REC.4 REC.5 REC.6 REC.7 REC.8 SOLO.1 SOLO.2 SOLO.3 SOLO.4 SOLO.5 SOLO.6 SOLO.7 SOLO.8 MUTE.1 MUTE.2 MUTE.3 MUTE.4 MUTE.5 MUTE.6 MUTE.7 MUTE.…

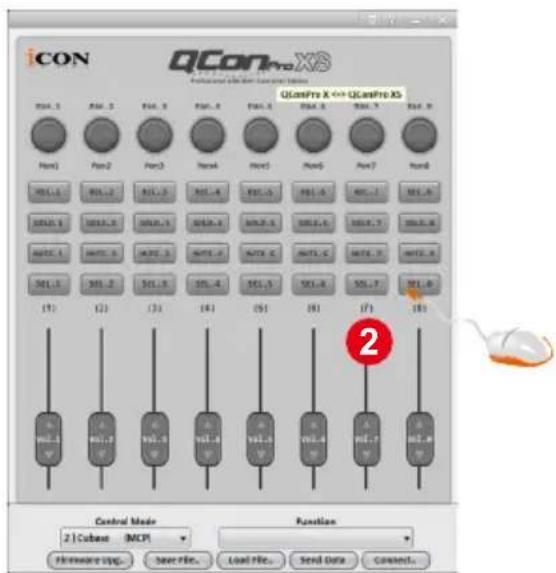

Panneau du logiciel QconPro XS iMap™

Astuce: Vous pouvez également utiliser le matériel plutôt qu'iMap pour sélectionner le mode DAW. Reportez-vous à la P.19-20 pour obtenir des instructions.

Pour commencer le mode configuration DAW, connectez votre QconPro XS avec iMap. Suivez les étapes ci-dessous:

  1. Connectez QconPro XS à votre Mac/PC.
  2. Lancez iMap et cliquez sur «Connect Device».

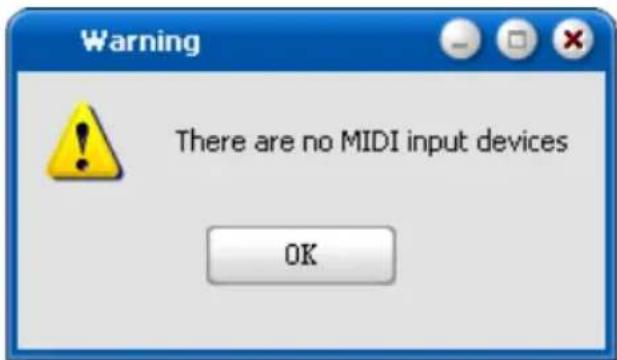

Remarque: Si votre QconPro XS n'est pas raccordé à votre PC/Mac, un message "There are no MIDI input devices" (aucun périphérique MIDI raccordé en entrée) apparaîtra. Veuillez raccorder l'QconPro XS à votre PC/mac à l'aide du câble USB fourni.

icon QCon Pro XS - Affectation du mode DAW (Mackie control/HUI) en utilisant iMap™ - 2

  1. Sélectionnez «QconPro XS» dans le menu contextuel comme votre dispositif de sortie MIDI.

icon QCon Pro XS - Affectation du mode DAW (Mackie control/HUI) en utilisant iMap™ - 3

  1. Selon votre DAW, sélectionnez le mode protocole de DAW Mackie/HUI dans le menu déroulant «Mode». Différents modes DAW sont listés ci-dessous:
  2. Nuendo (Protocole Mackie Control) - Pour Nuendo
  3. Cubase (Protocole Mackie Control) – Pour Cubase
  4. Logic (Protocole Mackie Control) – Pour Logic Pro X
  5. Samplitude (Protocole Mackie Control) – Pour Samplitude Pro
  6. Ableton Live (Protocole Mackie Control) – Pour Ableton Live
  7. ProTools (Protocole HUI Control) – Pour Pro Tools
  8. Reaper (Protocole Mackie Control) – Pour Reaper
  9. Studio One (Protocole Mackie Control) – Pour Studio One
  10. Reason (Protocole Mackie Control) – Pour Reason
  11. Bitwig (Protocole Mackie Control) – Pour Bitwig

Control Mode 3) Logic (MCP) 1) Nuendo (MCP) 2) Cubase (MCP) 3) Logic (MCP) 4) Samplitude (MCP) 5) Ableton Live (MCP) 6) Pro Tools (HUI) 7) Reaper (MCP) 8) Studio One (MCP) 9) Reason (MCP) 10) Bitwig (MCP)

  1. Une fois que vous aurez fini de créer tous les paramètres, cliquez sur «Send Data».
  2. Fermez iMap.

Affectation de messages MIDI en mode défini par l'utilisateur en utilisant iMap™

ICON QConPro XS Professional USB MSCI Controller Status Pan.1 Pan.2 Pan.3 Pan.4 Pan.5 Pan.6 Pan.7 Pan.8 MON1 MON2 MON3 MON4 MON5 MON6 MON7 MON8 REC.1 REC.2 REC.3 REC.4 REC.5 REC.6 REC.7 REC.8 SOLO.1 SOLO.2 SOLO.3 SOLO.4 SOLO.5 SOLO.6 SOLO.7 SOLO.8 MUTE.1 MUTE.2 MUTE.3 MUTE.4 MUTE.5 MUTE.6 MUTE.7 MUT…

Panneau du logiciel QconPro XS iMap™

Pour commencer le mode configuration «User-Defined Mode», connectez votre QconPro XS avec iMap. Suivez les étapes ci-dessous :

  1. Connectez QconPro XS à votre Mac/PC.
  2. Lancez iMap et cliquez sur «Connect Device».

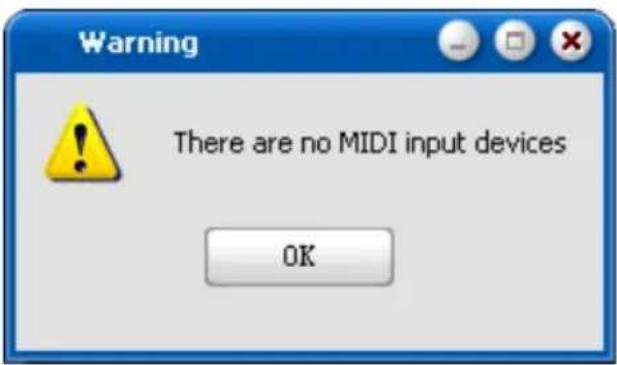

Remarque : Si votre QconPro XS n'est pas raccordé à votre PC/Mac, un message « There are no MIDI input devices » (aucun périphérique MIDI raccordé en entrée) apparaîtra. Veuillez raccorder le QconPro XS à votre PC/Mac à l'aide du câble USB fourni.

icon QCon Pro XS - Panneau du logiciel QconPro XS iMap™ - 1

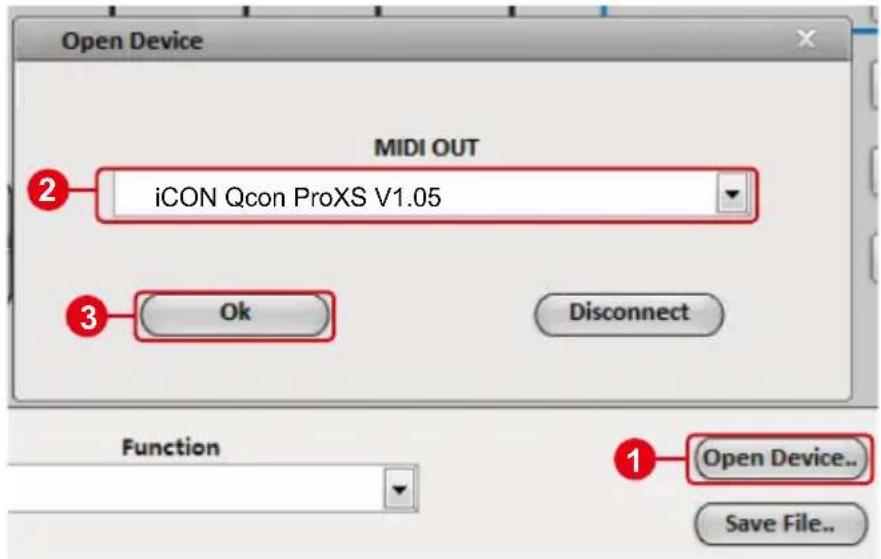

  1. Sélectionnez « QconPro XS » dans le menu contextuel comme dispositif de sortie MIDI.

icon QCon Pro XS - Panneau du logiciel QconPro XS iMap™ - 2

  1. ① Sélectionnez le mode DAW pour choisir la DAW souhaitée. ② Puis sélectionnez les éléments de contrôle tels que touches, boutons (rotation/entrée) ou faders auxquels vous souhaitez affecter une nouvelle fonction MIDI. ③ Après avoir sélectionné un élément de contrôle, sélectionnez une fonction dans le menu déroulant « Fonctions ». Voir ci-dessous pour chaque réglage d'élément de contrôle en mode défini par l'utilisateur.

Control Mode 2) Cubase (MCP) 1) Nuendo (MCP) 2) Cubase (MCP) 3) Logic (MCP) 4) Samplitude (MCP) 5) Ableton Live (MCP) 6) Pro Tools (HUI) 7) Reaper (MCP) 8) Studio One (MCP) 9) Reason (MCP) 10) Bitwig (MCP)

ICON QConPro X8 Control Mode 2) Cubase (MCP) Function Hardware Upg... Save File... Load File... Send Data Connect... QConPro X + QConPro X8 QConPro X + QConPro X8 2

Function 97) Down [7(C#)] 98) Left [7(D)] 99) Right [7(D#)] 100) Zoom [7(E)] 101) Scrub [7(F)] 102) Usr B [7(F#)] 103) Usr A [7(G)] 104) Touch.1 [7(G#)] 105) Touch.2 [7(A)] 106) Touch.3 [7(A#)] 107) Touch.4 [7(B)] 108) Touch.5 [8(C)] 109) Touch.6 [8(C#)] 110) Touch.7 [8(D)] 111) Touch.8 [8(D#)] 112)…

  1. Une fois que vous avez fini de créer tous les paramètres, cliquez sur « Send Data ».
  2. Fermez iMap.

Configuration d'élément de contrôle en mode défini par l'utilisateur

Panneau du logiciel QconPro XS iMap™

Icône QConPro XS, station de bus de contrôle USB-MOS professionnelle. Pan.1 à Pan.8, Non1 à Non8, REC.1 à REC.8, SOLD.1 à SOLD.8, PUTE.1 à PUTE.8, SEL.1 à SEL.8, (1) à (8), Vol.1 à Vol.8. Mode de contrôle, Fonction, 2) Cubase (MCP), Mise à jour du firmware..., Enregistrer le fichier..., Charger le f…

Tous les contrôles, y compris faders, boutons, touches et molette de la QconPro XS, pour lesquels vous pouvez définir vos propres messages MIDI. Les quatre types de messages comprennent « Pitch » (pas de sillonnage), « Note », « Programme » et valeurs « CC » que vous pouvez régler en fonction de l'élément de contrôle. Reportez-vous au tableau ci-dessous pour consulter les valeurs de réglage des contrôles disponibles.

Aussi, en fonction de votre DAW, sélectionnez le protocole de contrôle approprié (MCP ou HUI) pour établir la communication entre votre QconPro XS et la DAW. Reportez-vous au tableau ci-dessous pour consulter les protocoles de contrôle proposés pour les différentes DAW.

« Protocoles de contrôle proposés pour les différentes DAW »

NuendoMCP
Cubase MCP
Logic Pro X MCP
Samplitude Pro MCP
Ableton Live MCP
Pro Tools HUI
Reaper MCP
Studio One MCP
Reason MCP
Bitwig MCP

« Éléments de contrôle »

Autres fonctions iMap™

Mode de contrôle, 2) Cubase (MCP), Mise à jour du firmware..., Enregistrer le fichier..., Charger le fichier..., Fonction, Envoyer des données, Connecter..., 3, 1, 2

1. Bouton « Save file »

Cliquer sur ce bouton pour enregistrer vos configurations actuelles. Le fichier est un fichier « .QconPro XS ».

2. Bouton « Load file »

Cliquer sur ce bouton pour charger un fichier de configuration « .QconPro XS » précédemment enregistré pour votre QconPro XS.

3. Bouton "Mise à niveau du micrologiciel"

Cliquez sur ce bouton pour accéder à la fenêtre de mise à niveau du micrologiciel d'QconPro XS. Reportez-vous à la p.43 pour la procédure de mise à niveau du micrologiciel.

Mise à niveau du micrologiciel

Procédure de téléchargement du microprogramme d'QconPro XS

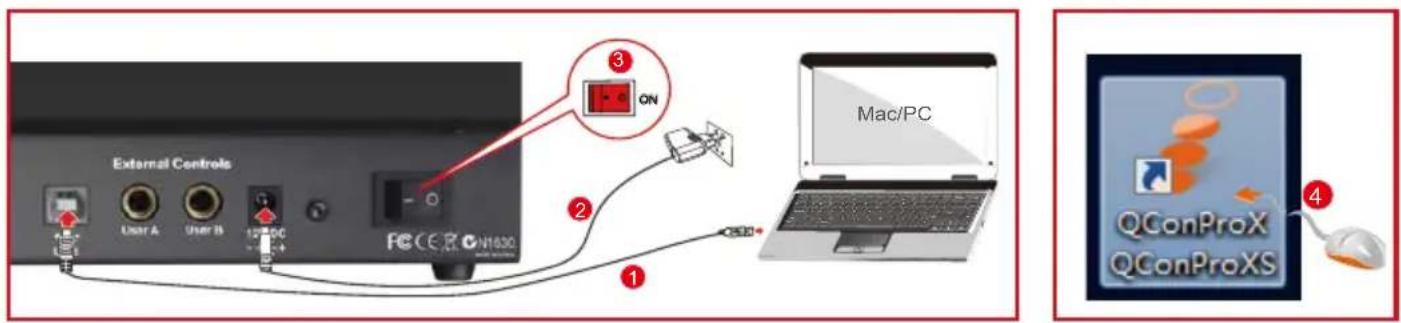

Contrôles externes, Utilisateur A, Utilisateur B, 12 PC, FCC EN1630, ①, ②, ③, ON, Mac/PC, QConProX, QConProXS, ④

icon QCon Pro XS - Mise à niveau du micrologiciel - 2

Restaurer les paramètres par défaut

Pour restaurer vos paramètres QconPro XS par défaut, il suffit de lancer iMap et importer les paramètres d'origine (c.à.d. sans apporter aucune modification) au dispositif en suivant les étapes ci-dessous.

  1. Connectez QconPro XS avec le câble USB fourni et lancez le logiciel iMap.
  2. Cliquez sur le bouton «MIDI Device» et sélectionnez «QconPro XS» comme dispositif d'entrée/sortie MIDI. Remarque: Si QconPro XS n'apparaît pas dans le menu déroulant, sélectionnez audio USB comme dispositif d'entrée/sortie MIDI. 3.Cliquez sur «Send Data» pour télécharger le réglage sur votre QconPro XS.
  3. Fermer iMap, puis éteignez et rallumez QconPro XS.

Spécifications

Connecteur: Vers ordinateur USB (type standard)

Consommation électrique:

2.0A ou moins

Poids: 6kg (13.2lb)

Entretien et réparations

Si vous devez faire réparer votre "QconPro XS", suivez ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que :

  1. FAQ
  2. Téléchargements
  3. En savoir plus
  4. Forum

Le plus souvent, vous trouverez des solutions sur ces pages. Si vous ne trouvez pas de solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aidera à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation :

  1. Confirmez que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
  2. Conservez ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
  3. Emballez l'unité dans son emballage original, y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable des dégâts occasionnés par un emballage qui ne soit pas d'usine.
  4. Envoyez au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution :

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE :

Si vous êtes en Europe

Envoyer le produit à :

Sound Service

GmbH European

Headquarter Moriz-Seeler-Straße

3D-12489 Berlin

Téléphone : +49 (0)30 707 130-0

Fax : +49 (0)30 707 130-189

E-mail : info@sound-service.eu

Si vous êtes en Amérique du Nord

Envoyer le produit à :

Amérique du Nord

Sommaire Cliquez un titre pour y accéder
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : icon

Modèle : QCon Pro XS

Catégorie : Table de mixage
