JNXR22SPSS - Hotte GE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JNXR22SPSS GE au format PDF.
| Type de produit | Hotte de cuisinière pour véhicule récréatif (VR) |
| Marque | GE |
| Modèle | JNXR22SPSS |
| Largeur | 22 pouces (559 mm) |
| Profondeur (montage sous armoire) | 18 pouces (457 mm) |
| Hauteur d'installation minimale | 19 1/2 pouces (495 mm) de la surface de cuisson |
| Alimentation électrique | 12 VCC, circuit dédié de 20 A |
| Type de ventilation | Recirculation (avec filtre à charbon) ou ventilé (version JVXR22) |
| Filtre à graisse | Maillage d’aluminium, lavable (modèle ventilé) ou remplaçable (recirculation) |
| Filtre à charbon | Intégré au maillage pour version recirculation, remplacer tous les 6 à 12 mois |
| Éclairage | Ensemble de lampes DEL (non remplaçables individuellement) |
| Commandes | Interrupteur d’alimentation du ventilateur (marche/arrêt) et interrupteur d’éclairage (marche/arrêt) |
| Matériau extérieur | Acier inoxydable (finition brossée) |
| Nettoyage des surfaces | Nettoyant doux pour acier inoxydable, éponge humide, direction du grain |
| Nettoyage du filtre (ventilé) | Laver à l’eau courante, ne pas mettre au lave-vaisselle |
| Sécurité | Mise à la terre obligatoire ; couper le courant avant entretien |
| Installation | Sous armoire, vissée avec 4 vis à bois fournies |
| Garantie | 2 ans (pièces, main-d’œuvre et service) |
| Pièces de rechange | Filtre recirculation WB21X44306, filtre ventilé WB21X44867 |
| Poids estimé | Environ 5 kg (non spécifié, estimation) |
FOIRE AUX QUESTIONS - JNXR22SPSS GE
Questions des utilisateurs sur JNXR22SPSS GE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice JNXR22SPSS - GE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JNXR22SPSS de la marque GE.

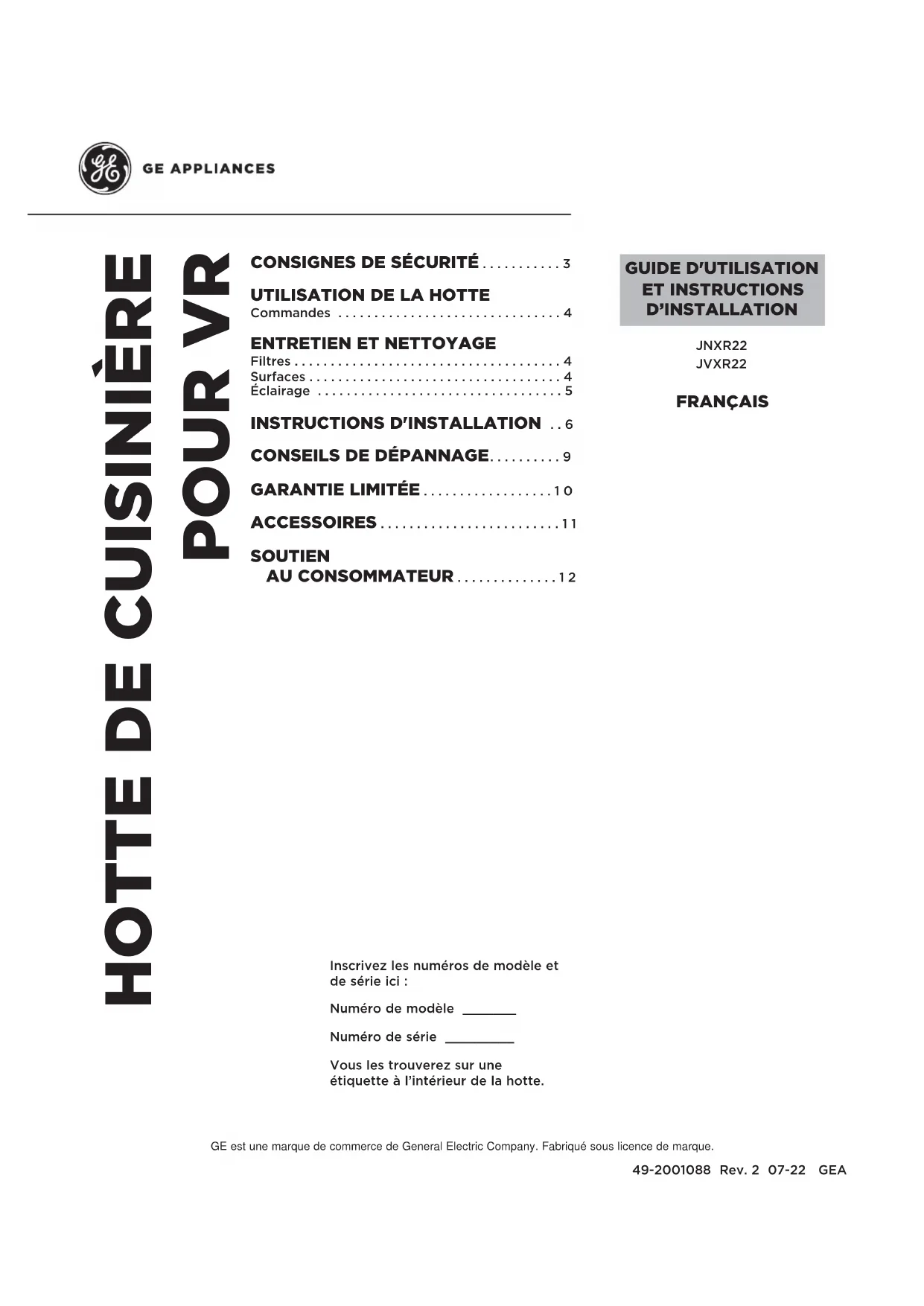

MODE D'EMPLOI JNXR22SPSS GE
Inscrivez les numéros de modèle et de série ici :
Numéro de modèle ____
Numéro de série ____
Vous les trouverez sur une étiquette à l'intérieur de la hotte.
Nous vous remercions d'intégrer GE appliances à votre véhicule récréatif.
Que vous ayez grandi avec des électroménagers GE Appliances ou qu'il s'agisse de votre première acquisition, nous sommes heureux de vous accueillir dans notre famille.
Nous sommes fiers du savoir-faire, de l'innovation et du design qui constituent chaque électroménager GE, et nous pensons que vous le serez aussi. Nous vous rappelons que l'enregistrement de votre électroménager vous assure de recevoir des renseignements importants sur le produit et la garantie lorsque vous en avez besoin.
Enregistrez votre électroménager GE en ligne dès maintenant. Des sites Web et des numéros de téléphone utiles figurent dans la section Soutien au consommateur de ce manuel d'utilisation.
GE APPLIANCES
Avertissement
Pour réduire le risque
d'incendie, de choc électrique ou de blessure corporelle, observez les directives suivantes :
A. Utilisez cet appareil seulement de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant. B. Faites installer votre hotte conformément aux instructions d'installation fournies. C. Assurez-vous de retirer tout le matériel d'emballage de la hotte avant de l'utiliser car ce matériel peut s'enflammer. D. Avant de réparer ou nettoyer l'appareil, coupez le courant au panneau de distribution électrique et verrouillez le dispositif de sectionnement pour éviter tout rétablissement accidentel du courant. E. Cet appareil doit être mis à la terre.
Avertissement
POUR RÉDUIRE LE
RISQUE DE FEU DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE :
A. Ne laissez jamais les éléments/brûleurs de surface sans surveillance aux réglages de haute température. Les débordements produisent de la fumée et des éclaboussures de graisse qui peuvent prendre feu. Chauffez les huiles lentement à des réglages moyens. B. Mettez toujours la hotte en marche lorsque vous cuisez à haute température ou flambez un aliment (p. ex. crêpes Suzette, cerises jubilé, bœuf au poivre flambé). C. Nettoyez les ventilateurs fréquemment. Ne laissez pas la graisse s'accumuler sur le ventilateur ou le filtre. D. Utilisez un récipient de cuisson de la taille appropriée. Utilisez toujours un récipient adapté à la taille de l'élément/brûleur de surface.
Avertissement
A. ÉTOUFFEZ LES
FLAMMES à l'aide d'un couvercle hermétique, d'une tôle à biscuits ou d'un plateau métallique, puis éteignez le brûleur/l'élément. USEZ DE PRUDENCE POUR PRÉVENIR LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES.
B. NE PRENEZ JAMAIS UN RÉCIPIENT DE CUISSON EN FLAMMES — Vous pourriez vous brûler. C. N'UTILISEZ PAS D'EAU, y compris des linges à vaisselle ou des serviettes mouillés — Une violente explosion de vapeur peut en résulter. D. Utilisez un extincteur SEULEMENT si :
- Vous savez que vous possédez un extincteur de Classe ABC et vous savez déjà comment l'utiliser.
- Le feu est petit et restreint à la zone où il a débuté.
- Le service des incendies a été contacté.
- Vous pouvez combattre le feu avec votre dos à proximité d'une sortie.
*Selon le document « Kitchen Fire Safety » (sécurité relative aux feux de cuisine) publié par la NFPA.
Attention
POUR UN USAGE DE
VENTILATION GÉNÉRALE SEULEMENT. NE PAS UTILISER CET APPAREIL POUR ÉVACUER DES MATIÈRES OU DES VAPEURS NOCIVES OU EXPLOSIVES.
Mise au rebut adéquate de votre électroménager
Veuillez jeter ou recycler votre électroménager conformément aux règlements fédéraux ou locaux. Communiquez avec les instances locales pour en savoir plus sur la mise au rebut ou le recyclage de votre électroménager.
Commandes
Filtres
Assurez-vous que le fusible ou le disjoncteur principal est déclenché (OFF) et que toutes les surfaces sont froides avant de nettoyer, d'entretenir ou de réparer une partie de la hotte.
Les filtres doivent TOUJOURS être en place lorsque la hotte est utilisée.
Modèles à recirculation : Le filtre consiste en un maillage d'aluminium avec du charbon actif à l'intérieur. Il est conçu pour retenir la graisse pendant la cuisson. Évitez de laver ou de rincer le filtre à charbon. Nous recommandons que le filtre soit remplacé tous les 6 à 12 mois, ou s'il s'encrasse ou se décolore sensiblement.
Modèles ventilés : Le filtre consiste en un maillage d'aluminium qui retient la graisse pendant la cuisson. Les filtres du modèle ventilé peuvent être lavés à l'eau courante. Ne le mettez pas au lave-vaisselle.

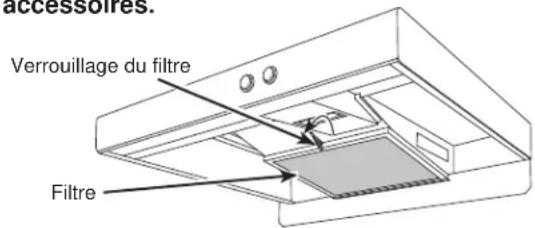

Pour le retirer :
Tournez le verrou du filtre vers la droite. Tirez le filtre vers le bas pour le dégager.

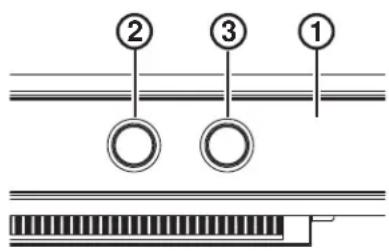

- Panneau de commande de la hotte : Le panneau de commande est situé sur le devant du cône d'aspiration de la hotte.
- Interrupteur d'alimentation du ventilateur : L'interrupteur d'alimentation fait alterner le ventilateur entre la marche et l'arrêt.
- Interrupteur d'éclairage : L'interrupteur d'éclairage fait alterner l'éclairage entre l'allumage et l'extinction.
Pour replacer :
Insérez du bas du filtre dans les fentes à l'arrière de l'ouverture du filtre. Soulevez le côté avant du filtre et poussez avec soin jusqu'à ce que le filtre se verrouille en place. Assurez-vous que le verrou du filtre est dans la position fermée pour fixer le filtre. Tournez le verrou vers la gauche pour verrouiller le filtre en place.
Pour vous renseigner sur l'achat de filtres de rechange ou pour trouver l'emplacement du revendeur le plus proche, visitez le site electromenagersge. ca/pieces-filtres-et-accessoires.
Surfaces en acier inoxydable
N'utilisez pas de tampon à récurer en acier car ils rayeront la surface.
Pour nettoyer la surface en acier inoxydable, utilisez un produit de nettoyage ou de polissage pour acier inoxydable. Essuyez toujours la surface dans la direction de la ligne de brossage. Suivez les instructions du fabricant du nettoyant pour acier inoxydable. Les nettoyants à l'acide oxalique éliminent la rouille de surface, les ternissures et les petites imperfections.
Utilisez uniquement un nettoyant liquide exempt d'abrasif et frottez dans la direction des lignes de brosse à l'aide d'une éponge douce humide.
Pour vous renseigner sur l'achat de nettoyage ou de polissage pour électroménagers en acier inoxydable, ou pour trouver l'emplacement d'un revendeur le plus proche, visitez le site electromenagersge. ca/pieces-filtres-et-accessoires.
Surfaces peintes
N'utilisez pas de tampons à récurer en laine d'acier ni d'autres nettoyants abrasifs car ils rayeront la surface.
Nettoyez les surfaces graisseuses de la hotte fréquemment. Pour nettoyer la surface de la hotte, utilisez un linge imbibé d'une solution d'eau chaude ajoutée d'un détergent doux qui convient aux surfaces peintes. On peut ajouter une cuillère à table d'ammoniac à l'eau. Utilisez un linge propre imbibé d'eau chaude pour retirer le savon. Séchez à l'aide d'un linge doux et propre.
Éclairage
REMARQUE : Lors du nettoyage, veillez à ne pas toucher aux filtres ni aux autres surfaces.
Attention
Lorsque vous nettoyez les surfaces
de la hotte, assurez-vous de ne pas toucher à la lampe avec les mains ou un linge humides.
Cette hotte est dotée d'un ensemble de lampes DEL qui n'a pas besoin d'être remplacé fréquemment.
Hotte de cuisinière pour VR JNXR22, JVXR22
Des questions? Visitez GEAppliances. com. Au Canada, visitez ElectromenagersGE. ca.
Avant de commencer
Veuillez lire toutes ces instructions attentivement.
- IMPORTANT — Conservez ces instructions à l'usage de l'inspecteur local.
- IMPORTANT — Observez tous les codes et règlements en vigueur
- Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
- Note au consommateur - Conservez ces instructions pour référence ultérieure.
- Niveau de compétence – L'installation de cette hotte exige des compétences de base en mécanique et électricité.
- L'exactitude de l'installation est la responsabilité de l'installateur.
- La garantie ne couvre pas les défectuosités du produit causées par une installation incorrecte.
Avertissement
A. Utilisez cet appareil seulement de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant. B. Avant de commencer l'installation, coupez le courant au panneau de distribution électrique et verrouillez le dispositif de sectionnement pour éviter tout rétablissement accidentel du courant. Si vous ne pouvez pas verrouiller les mécanismes de débranchement de service, attachez soigneusement un avertissement bien visible, comme une étiquette, au panneau de service.
Avertissement
POUR RÉDUIRE LE
RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE CORPORELLE, OBSERVEZ LES DIRECTIVES SUIVANTES :
A. Vous devez faire exécuter tous les travaux d'installation et de câblage électrique par une personne qualifiée, conformément à tous les codes et les normes en vigueur, en particulier ceux relatifs à la résistance au feu. B. Un volume d'air suffisant est nécessaire pour assurer une combustion adéquate et l'évacuation des gaz par le conduit d'évacuation (cheminée) de l'équipement de combustion afin d'éviter tout retour d'air. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage, telles que celles publiées par la National Fire Protection (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales. C. Si les informations contenues dans ce manuel ne sont pas rigoureusement suivies, un incendie ou une explosion peut entraîner des dommages matériels, des blessures ou la mort.
Veuillez lire toutes ces instructions attentivement.
L'installation de cet électroménager doit satisfaire les codes nationaux et locaux ou, en l'absence de tels codes :
Aux États-Unis : La norme ANSI/NFPA 1192 relative aux véhicules récréatifs.
Au Canada : La norme CAN/CSAA Z-240.4.2-08 relative aux exigences d'installation des appareils et de l'appareillage au propane dans les véhicules récréatifs.
Cette hotte a été certifiée par CSA International conformément aux normes CSA C22,2 No. 113015 et UL 507, dernière édition.
Avertissement
Avant l'installation, coupez
l'alimentation électrique au disjoncteur principal ou à la boîte des fusibles.
Préparation de l'installation

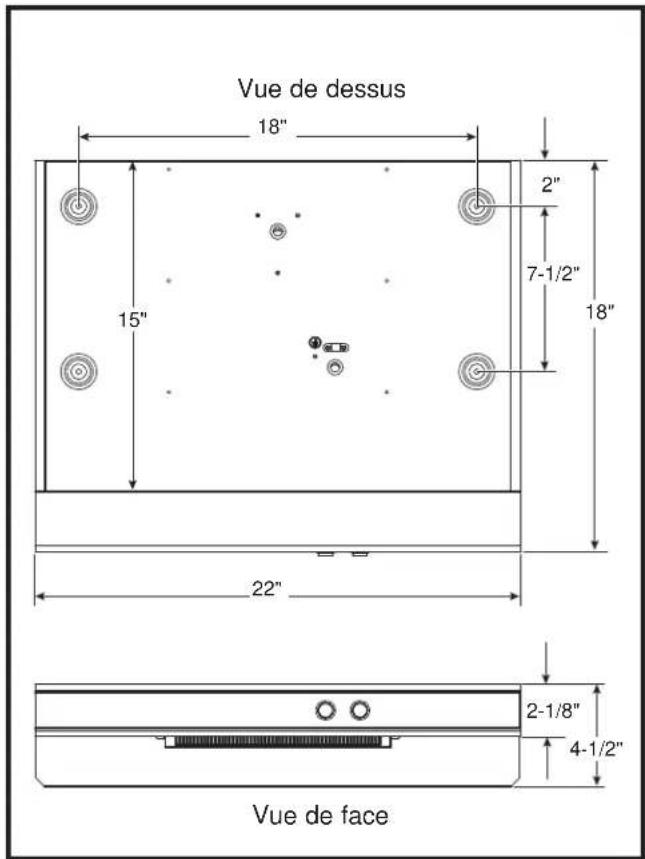

ESPACE DE MONTAGE DIMENSIONS
Remarques:
- La largeur de la hotte peut être supérieure à la largeur de la cuisinière ou de la table de cuisson, mais non plus petite.
- La hauteur d'installation doit être mesurée depuis la surface de cuisson jusqu'à la partie la plus basse de la hotte. La hotte doit être installée sur une armoire.
Attention
Portez des gants pour vous
protéger contre les arêtes coupantes.
- Retirez le sac de quincaillerie, la documentation et les autres pièces dans des boîtes.
- Retirez et jetez proprement l'emballage de protection en plastique et les autres matières d'emballage.
Attention
Pour réduire le risque d'incendie et évacuer correctement l'air, assurez-vous de ventiler dans un espace ouvert ou à l'extérieur. Ne ventilez pas l'air d'évacuation dans des espaces situés à l'intérieur des murs ou des plafonds.

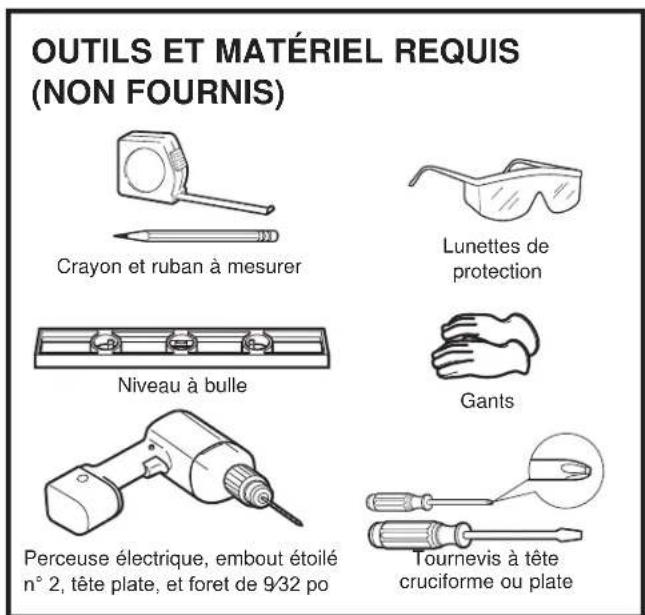

Pièces fournies pour l'installation
• 4 vis à bois • 1 manuel d'utilisation/d'installation - Carte d'enregistrement du produit
Avertissement
POUR VOTRE SÉCURITÉ,
CET APPAREIL DOIT ÊTRE MIS À LA TERRE CORRECTEMENT.
Retirez le fusible ou ouvrez le disjoncteur du VR avant de commencer l'installation.
Alimentation électrique
Un courant de 12 VCC doit alimenter la hotte et celle-ci doit être branchée à un circuit de dérivation dédié correctement mis à la terre, protégé par un disjoncteur ou un fusible de 20 ampères.
- Si l'alimentation ne satisfait pas les exigences ci-dessus, appelez un électricien agréé avant de procéder.
- Acheminez le câblage du VR aussi près de l'installation que possible, dans le plafond ou le mur.
- Connectez le câblage au VR en conformité avec les codes locaux.
Instructions de mise à la terre
Le fil de mise à la terre doit être connecté à du métal qui conduit à la terre, à un système de câblage permanent, ou à une borne de terre ou un conducteur sur la hotte.
Avertissement
Une connexion incorrecte
du conducteur de mise à la terre peut poser un risque de choc électrique. Consultez un électricien compétent ou un technicien en réparation si vous doutez que l'appareil soit correctement mis à la terre.
Pour installer sur le dessous de l'armoire

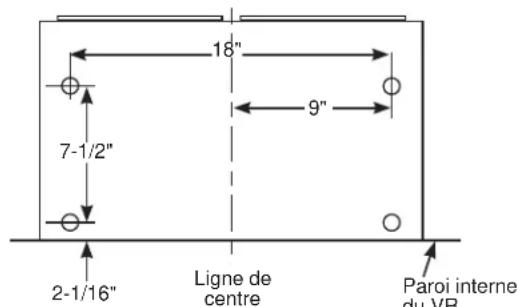

Mesurez le dessous de l'armoire conformément au schéma ci-dessous et marquez les 4 trous. Utilisez la hotte comme gabarit en vous assurant que le dessous de l'armoire est au même niveau que la paroi interne du VR.
Insérez les 4 vis à bois à mi-chemin dans le dessous de l'armoire (ou des cales en bois).
Vue du dessous de l'armoire
2 MOUNT THE UTC
- MODÈLE À RECIRCULATION : Poussez la hotte dans l'ouverture d'armoire jusqu'à ce que l'arrière de la hotte soit parallèle à la paroi du VR.
MODÈLE VENTILÉ : Poussez la hotte dans l'ouverture d'armoire jusqu'à ce que l'orifice d'évacuation de la hotte soit logé dans l'ouverture du registre prévue dans la paroi du VR (registre non fourni avec la hotte). Assurez-vous que la hotte est parallèle à la paroi interne du VR.
- Assurez-vous que la hotte est au même niveau que le dessous de l'armoire.
- Vissez les 4 vis de montage depuis le dessous de la hotte et fixez-les dans le dessous de l'armoire.

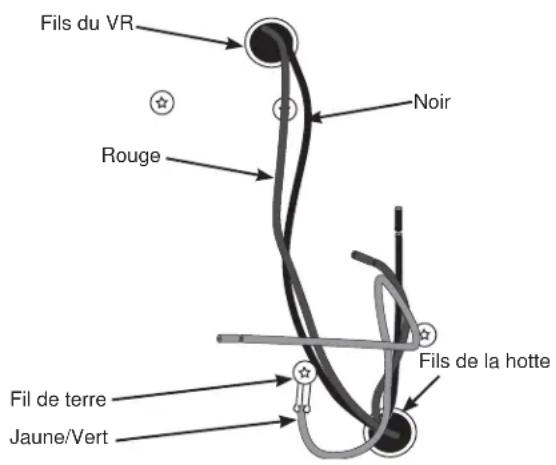

3 Raccordement électrique
La hotte est dotée de trois (3) fils pour l'installation : Deux (2) fils conducteurs (noir et rouge) et un (1) fil de terre (jaune/vert).
Connectez le fil de terre (jaune/vert) de la hotte au fil de terre (ou connecteur) du VR.
Connectez, respectivement, les fils noir et rouge de la hotte aux fils noir et rouge (ou connecteurs) de l'installation du VR (fils conducteurs).
Conseils de dépannage... avant d'appeler un réparateur
Gagnez du temps et économisez de l'argent! Lisez les tableaux des pages suivantes, vous pourriez éviter un appel de service.
| Problème Cause probable Solution | ||
| Le ventilateur/ l'éclairage ne fonctionne pas lorsque l'un des boutons est enfoncé | Un fusible est grillé ou le disjoncteur est déclenché | Remplacez le fusible ou réenclenchez le disjoncteur. |
| Le ventilateur échoue à faire circuler l'air ou la déplace trop lentement et/ou il fait un bruit de circulation d'air fort ou anormal | Le filtre à graisse est peut-être sale. Remplacez le filtre. | |
| Le ventilateur est trop bruyant | L'orifice d'évacuation sur l'extérieur du VR peut être bloqué | Dégagez l'ouverture d'évacuation sur l'extérieur du VR |
Garantie limitée
Toute réparation sous garantie doit être réalisée par un centre de service pour véhicules récréatifs certifié.
Pour programmer une visite de service, composez le 866.835.0179.
Ayez les numéros de série et de modèle à portée de la main au moment d'effectuer l'appel de service.
Deux ans
Toute pièce de la hotte pour VR défectueuse en raison d'un vice de matière ou de fabrication. Pendant cette garantie limitée de deux ans, GE Appliances couvrira aussi tous les frais de main-d'œuvre et de service connexe encourus pour remplacer la pièce défectueuse.
Ce que GE Appliances ne garantit pas :
- Une installation, une livraison ou un entretien inadéquats. Si vous rencontrez un problème d'installation, contactez le revendeur ou l'installateur. Vous avez la responsabilité de fournir une installation adéquate pour le raccordement électrique.
- Une défectuosité du produit résultant d'une modification du produit ou d'une utilisation déraisonnable y compris de l'omission d'effectuer un entretien raisonnable et nécessaire. ■ La main-d'œuvre nécessaire pour transporter l'appareil à un emplacement où il pourra être accessible aux fins de réparation ou d'entretien par un technicien.
■ Le remplacement des fusibles du VR ou le réarmement des disjoncteurs. ■ Tout dommage occasionné par une tension d'alimentation électrique inappropriée, un accident, un incendie, une inondation ou d'autres catastrophes naturelles. ■ Les dommages accessoires ou indirects causés par d'éventuelles défectuosités de cette cuisinière. ■ Les dommages survenus après la livraison.
EXCLUSION DES GARANTIES IMPLICITES — Votre seul et unique recours consiste dans la réparation du produit tel que stipulé dans la présente Garantie limitée. Toute garantie implicite, y compris les garanties implicites relatives à la qualité marchande ou à l'adéquation à un usage particulier, se limitera à une période de deux ans ou à la période la plus courte prescrite par la loi.
Cette garantie limitée est offerte à l'acheteur initial et à tout propriétaire subséquent du produit acheté pour usage en VR aux États-Unis ou au Canada. Si le produit est situé dans une région où un réparateur de VR autorisé n'est pas disponible, nous pourrions vous demander d'expédier le produit à un centre de service autorisé pour faire réparer l'appareil. Centre de service GE Appliances autorisé pour les réparations.
Certains États ou provinces ne permettent pas l'exclusion ou la restriction des dommages accessoires ou indirects. Certains droits particuliers vous sont dévolus en vertu de la présente garantie et peuvent s'accompagner d'autres droits qui varient selon votre lieu de résidence. Pour connaître la nature exacte de vos droits, consultez l'organisme de protection du consommateur de votre région, ou encore le bureau du procureur général de l'État.
Vous recherchez d'autres articles?
GE Appliances offre une panoplie d'accessoires pour améliorer vos expériences de cuisson et d'entretien!
Les produits suivants et bien plus encore sont disponibles :
Pièces
JNXR22 Filtre pour hotte à recirculation No de pièce : WB21X44306
JVXR22 Filtre pour hotte ventilée No de pièce : WB21X44867
Articles de nettoyage
Lingettes pour acier inoxydable CitruShine™
Nettoyant pour électroménagers en acier inoxydable
Pour en savoir plus sur l'achat de filtres de rechange, d'autres accessoires ou pour trouver un détaillant près de chez vous, veuillez consulter :
Aux É.-U. : GEApplianceparts. com ou appelez le 1 877 959-8688 pendant les heures d'ouverture normales.
Au Canada : electromenagersge. ca/pieces-filtres-et-accessoires ou appelez le 1 800 661-1616.
Site web de GE appliances
Vous avez une question ou vous avez besoin d'assistance concernant votre électroménager? Visitez le site Web de GE Appliances 24 heures par jour, tous les jours de l'année! Vous pouvez aussi y trouver d'autres formidables produits GE Appliances et tirer avantage de tous nos services d'assistance en ligne.
Aux États-Unis : GEAppliances. com Au Canada : ElectromenagersGE. ca
Enregistrez votre électroménager
Enregistrez votre nouvel électroménager en ligne au moment qui vous convient le mieux! L'enregistrement de votre produit dans les plus brefs délais permet une meilleure communication et un service rapide en vertu de votre garantie, le cas échéant. Vous pouvez également envoyer par courrier la carte d'enregistrement pré-imprimée qui se trouve dans l'emballage de votre appareil.
Aux États-Unis : GEAppliances. com/register
Au Canada : electromenagersge. ca/soutien-apres-vente
Programmez une visite de service
Un service de réparation expert GE Appliances se trouve à quelques pas de chez vous. Rendez-vous sur notre site et programmez, à votre convenance, une visite de service à n'importe quel jour de l'année.
Aux États-Unis : GEAppliances. com/service ou composez le 800.432.2737 pendant les heures normales de bureau.
Au Canada : electromenagersge. ca/soutien-apres-vente ou composez le 800.561.3344
Pièces et accessoires
Les personnes ayant les compétences requises pour réparer elles-mêmes leurs appareils peuvent recevoir directement à la maison des pièces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne 24 heures par jour en tout temps. Aux États-Unis : GEApplianceparts. com ou par téléphone au 877.959.8688 durant les heures normales de bureau.
Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut effectuer. Les autres types de réparation ou d'entretien doivent généralement être confiés à un technicien qualifié. Usez de prudence : une réparation ou un entretien mal réalisés peuvent rendre l'utilisation de l'appareil dangereuse.
Les consommateurs du Canada doivent consulter les pages jaunes pour connaître le distributeur de pièces de rechange GE Appliances autorisé le plus près; ils peuvent aussi se procurer les pièces sur electromenagersge. ca/pieces-filtres-et-accessoires ou en composant le 800.661.1616.
Communiquez avec nous
Si vous n'êtes pas satisfait du service reçu de GE Appliances, contactez-nous via notre site Web avec tous les détails, y compris votre numéro de téléphone, ou encore écrivez à :
Aux États-Unis : General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225 GEAppliances. com/contact
Au Canada : Directeur, Relations avec le consommateur, MC Commercial Inc. | Suite 310, 1 Factory Lane | Moncton, N. B. E1C 9M3
electromenagersge. ca/contactez-nous
