CEORA RZ 43M - Tondeuse électrique HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Modèle : HUSQVARNA CEORA RZ 43M
Type de moteur	Moteur électrique
Largeur de coupe	43 cm
Hauteur de coupe	Réglable de 20 à 75 mm
Capacité du bac de ramassage	Non applicable (tondeuse sans bac)
Surface de tonte recommandée	Jusqu'à 600 m²
Utilisation	Idéale pour les jardins de taille moyenne, fonctionnement silencieux
Maintenance	Nettoyage régulier de la lame et du châssis, vérification des câbles
Sécurité	Arrêt automatique en cas de soulèvement, protection contre les surcharges
Informations Générales	Poids : 20 kg, garantie de 2 ans, accessoires disponibles en option

FOIRE AUX QUESTIONS - CEORA RZ 43M HUSQVARNA

Comment démarrer la tondeuse HUSQVARNA CEORA RZ 43M ?

Pour démarrer la tondeuse, assurez-vous que le réservoir est plein et que la clé de contact est insérée. Appuyez sur le bouton de démarrage ou tirez sur le cordon de démarrage selon le modèle.

Que faire si la tondeuse ne démarre pas ?

Vérifiez d'abord le niveau d'huile et de carburant. Assurez-vous également que la batterie est chargée. Si tout semble en ordre, consultez le manuel pour des étapes de dépannage supplémentaires.

Comment régler la hauteur de coupe ?

La hauteur de coupe peut être réglée à l'aide du levier de réglage situé près des roues. Ajustez-le en fonction de la hauteur d'herbe souhaitée.

Quelle est la largeur de coupe de la HUSQVARNA CEORA RZ 43M ?

La largeur de coupe de la HUSQVARNA CEORA RZ 43M est de 43 cm.

Comment entretenir ma tondeuse ?

Pour entretenir votre tondeuse, nettoyez régulièrement la lame et le châssis, vérifiez le niveau d'huile, et remplacez le filtre à air et les bougies d'allumage selon les recommandations du fabricant.

Que faire si la lame ne coupe pas correctement ?

Si la lame ne coupe pas correctement, elle peut être émoussée ou endommagée. Vérifiez l'état de la lame et affûtez-la ou remplacez-la si nécessaire.

Comment ranger ma tondeuse pour l'hiver ?

Pour ranger la tondeuse pour l'hiver, videz le réservoir de carburant, nettoyez la tondeuse, vérifiez le niveau d'huile et stockez-la dans un endroit sec et abrité.

La tondeuse fait un bruit inhabituel, que faire ?

Si la tondeuse fait un bruit inhabituel, éteignez-la immédiatement et vérifiez si des objets sont coincés dans la lame ou si la lame est endommagée. Consultez le manuel pour des instructions de dépannage.

Comment remplacer la lame de la tondeuse ?

Pour remplacer la lame, éteignez la tondeuse et assurez-vous qu'elle est débranchée. Retirez la vis qui maintient la lame en place, remplacez-la par une nouvelle lame, puis resserrez la vis.

Où puis-je trouver des pièces de rechange pour ma tondeuse ?

Vous pouvez trouver des pièces de rechange pour la HUSQVARNA CEORA RZ 43M chez les revendeurs agréés HUSQVARNA ou sur leur site web officiel.

MODE D'EMPLOI CEORA RZ 43M HUSQVARNA

FR, Français Manuel d'utilisation HUSQVARNA CEORA

Lisez attentivement le manuel d'utilisation et assurez-vous que vous en comprenez le contenu avant d’utiliser la machine.Sommaire 1 Sécurité

1.1 Définitions de sécurité...........................................4

1.2 Instructions générales de sécurité........................ 4

1.3 Consignes de sécurité pour l'installation...............5

1.4 Instructions de sécurité pour le fonctionnement....5

1.5 Instructions de sécurité pour l'entretien.................6

1.6 Consignes de sécurité relatives à

l'utilisation de la batterie..............................................6

1.7 Pour soulever et déplacer le produit..................... 6

2.2 Description du produit........................................... 8

2.3 Description du système.........................................8

2.4 Présentation du système.......................................9

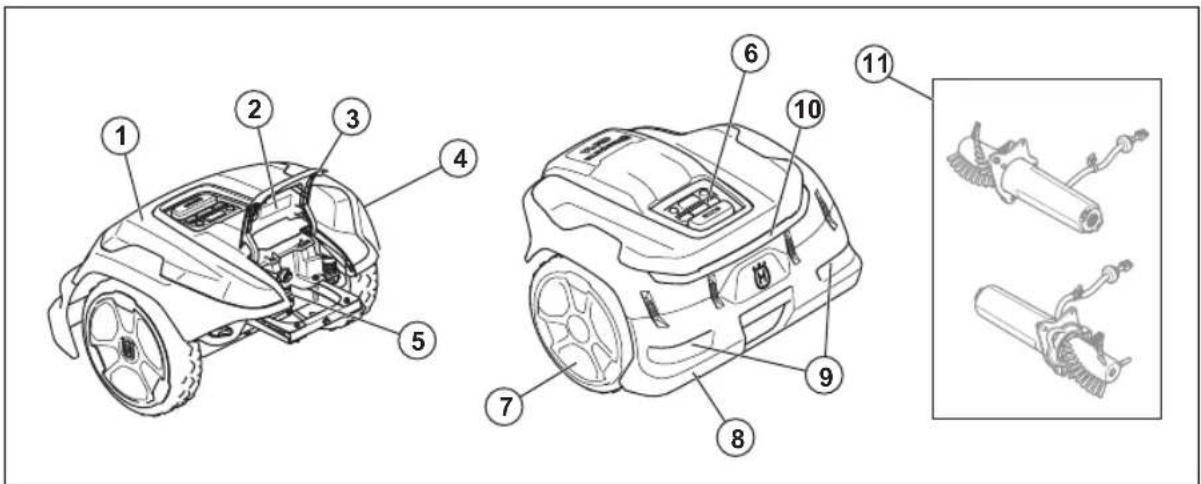

2.5 Présentation de l'unité d'entraînement,

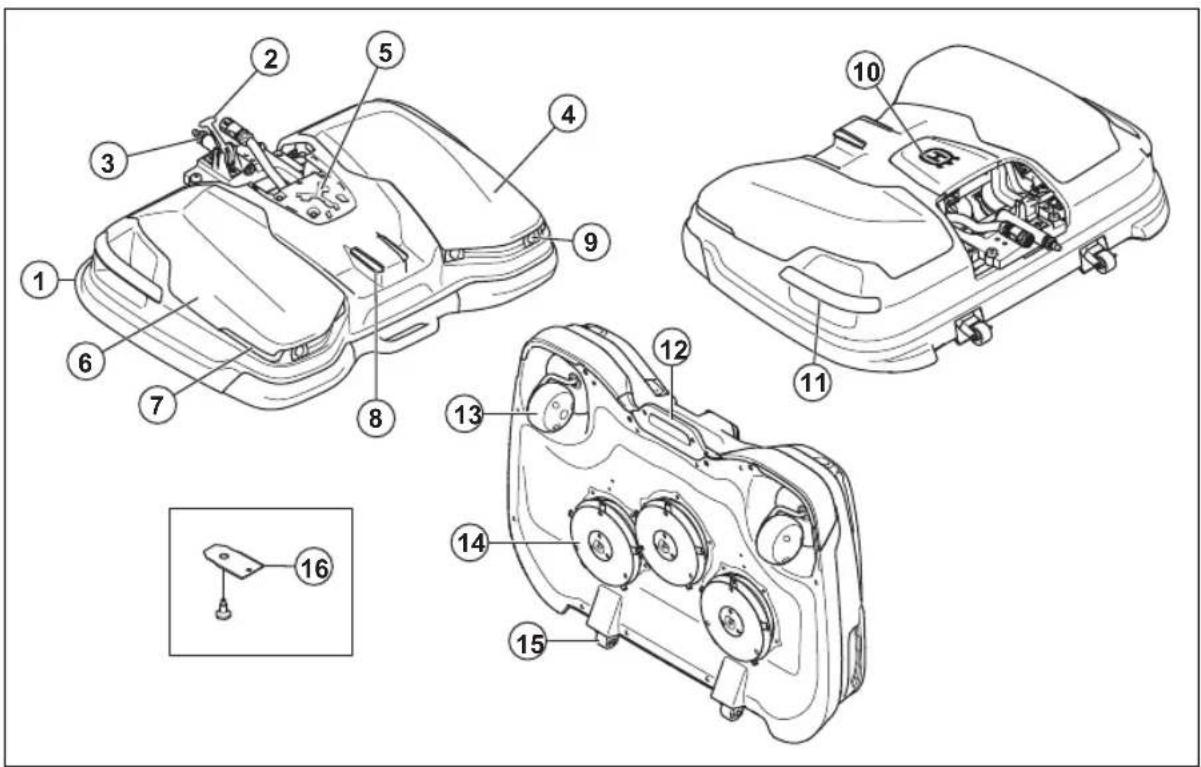

2.6 Présentation du carter de coupe, CEORA

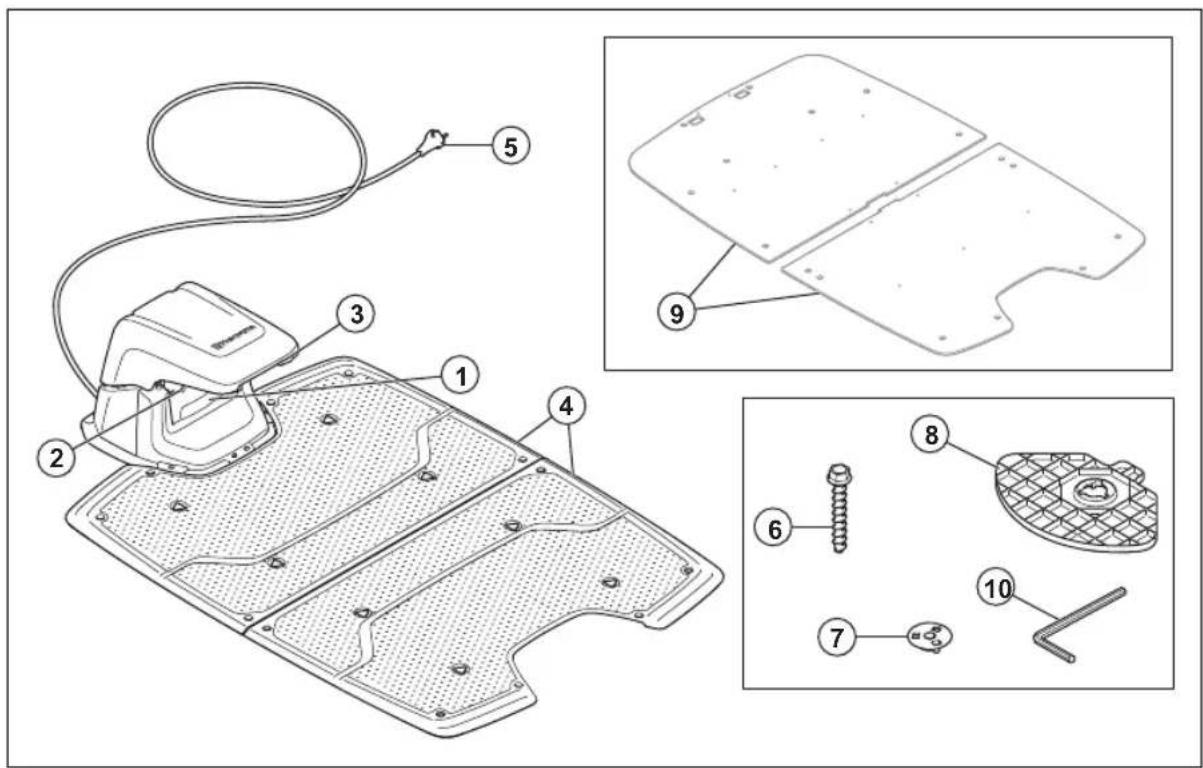

2.7 Présentation de la station de charge,

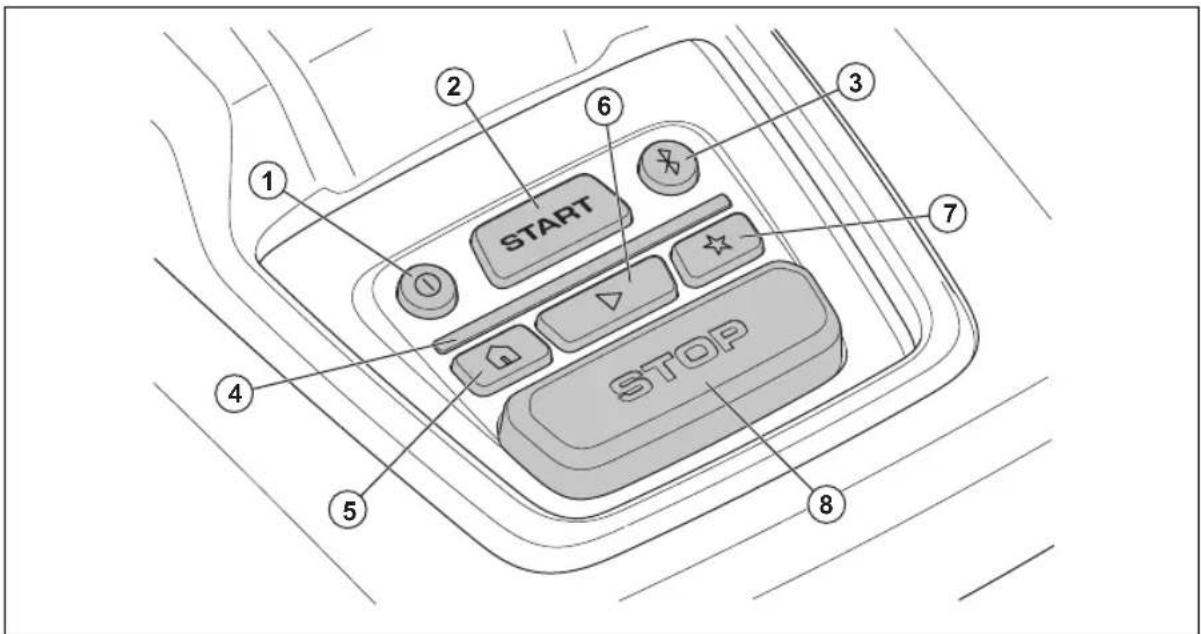

2.8 Aperçu du panneau de commande..................... 12

2.9 Témoin LED sur le produit.................................. 12

2.10 Symboles concernant le produit........................13

2.11 Symboles sur la batterie....................................13

2.12 Symboles utilisés dans l'application..................14

2.13 Instructions générales du manuel..................... 14

3.2 Principaux composants pour l'installation........... 15

3.3 Préparation de l'installation................................. 15

3.4 Détermination de l'emplacement de la

station de référence.................................................. 15

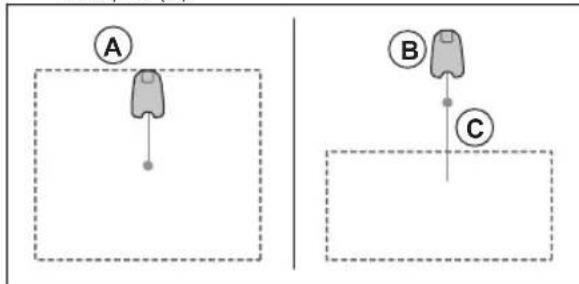

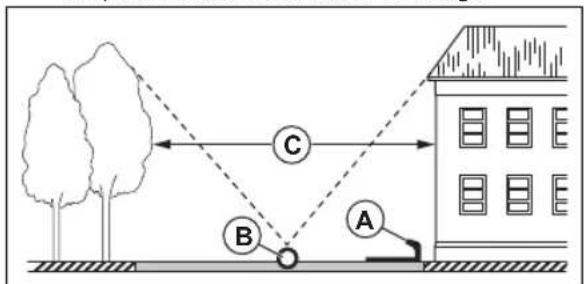

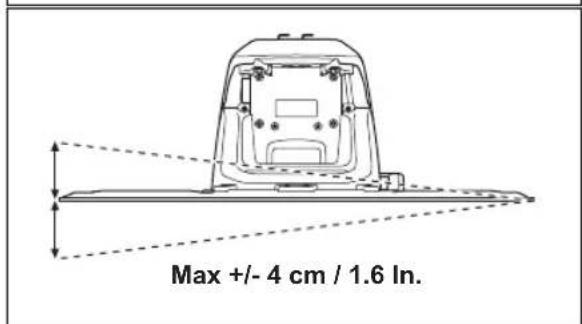

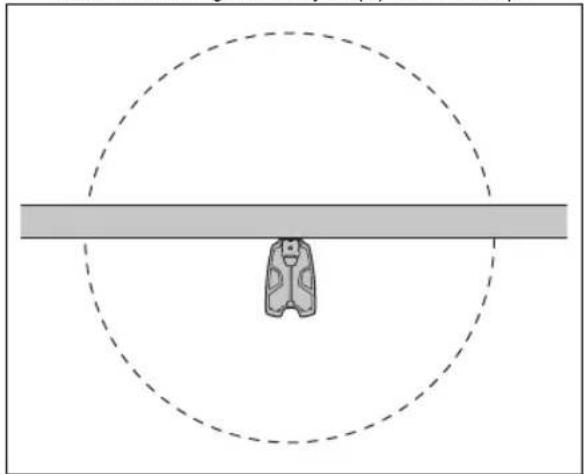

3.5 Détermination de l'emplacement de la

station de charge.......................................................15

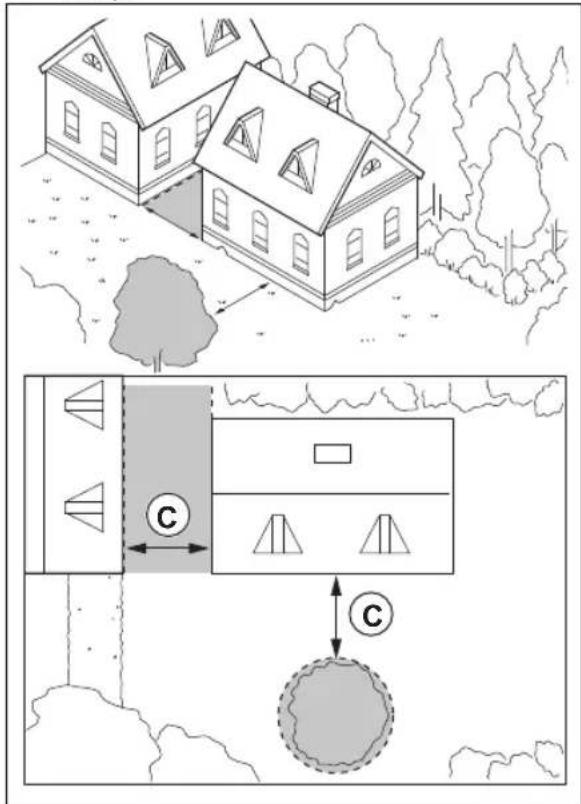

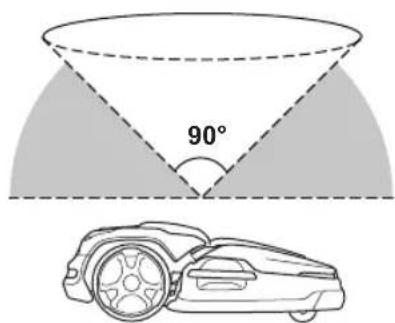

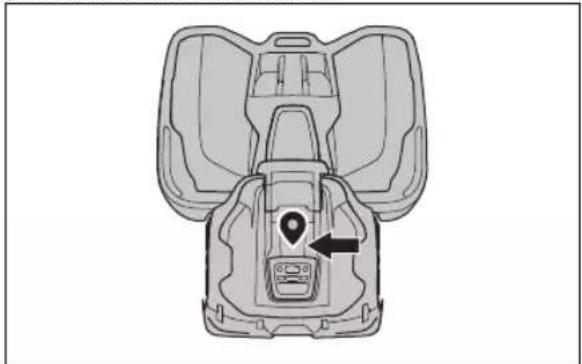

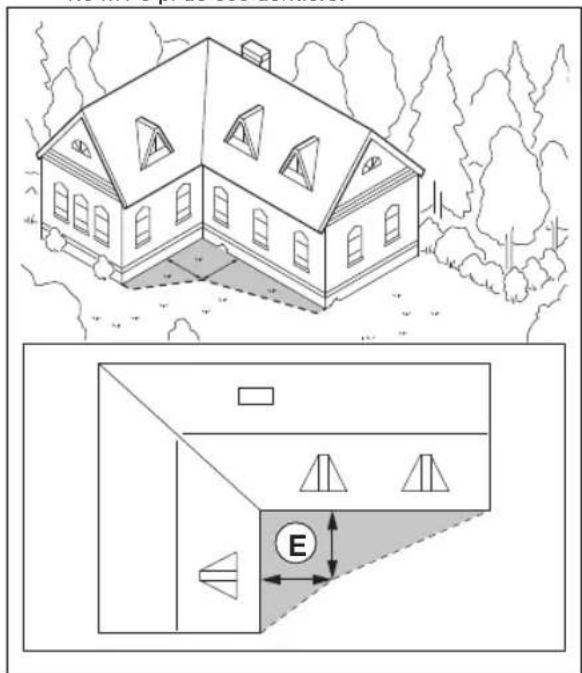

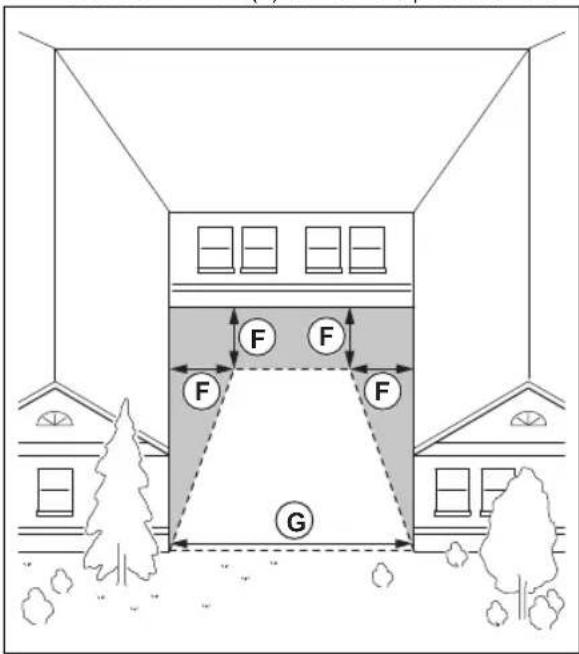

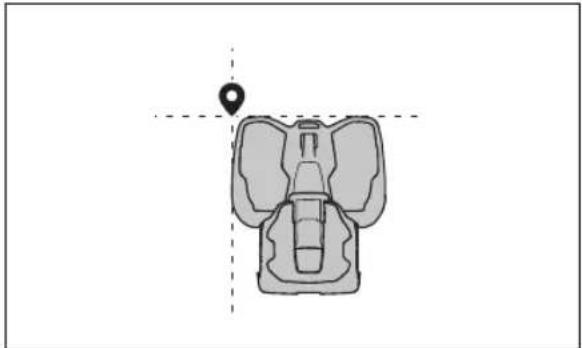

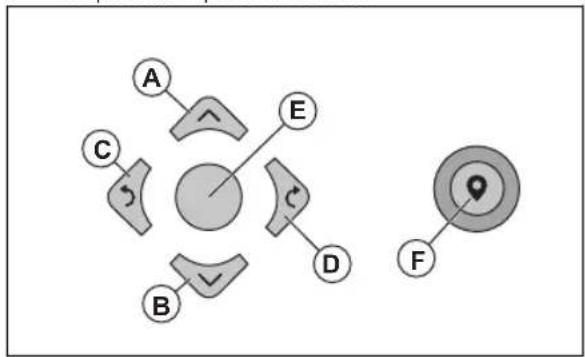

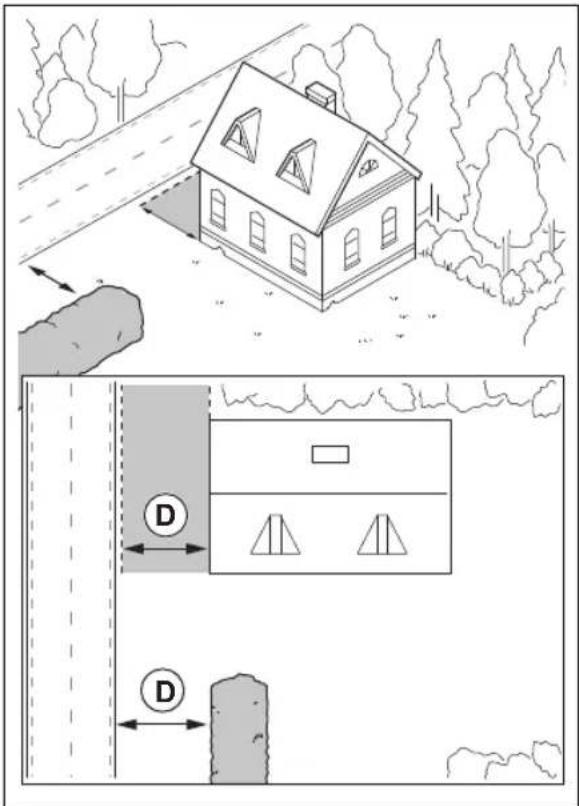

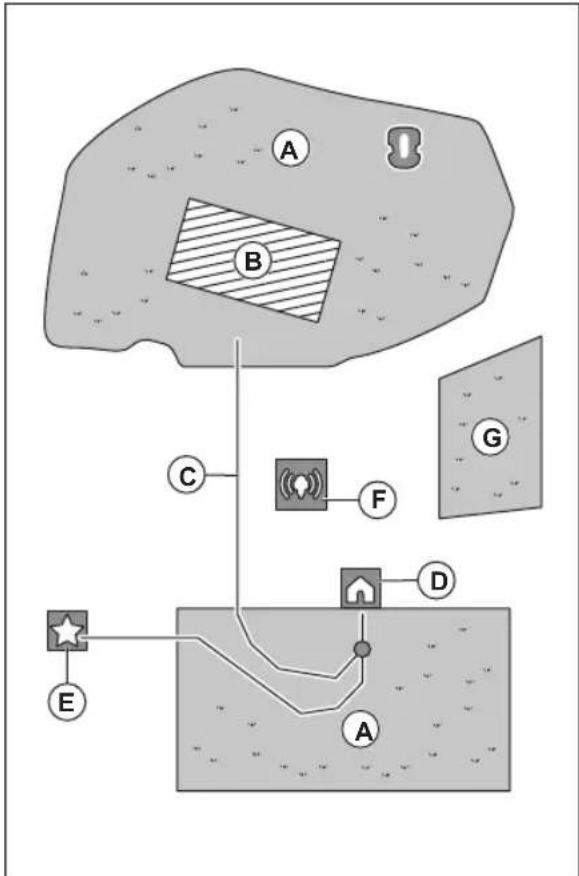

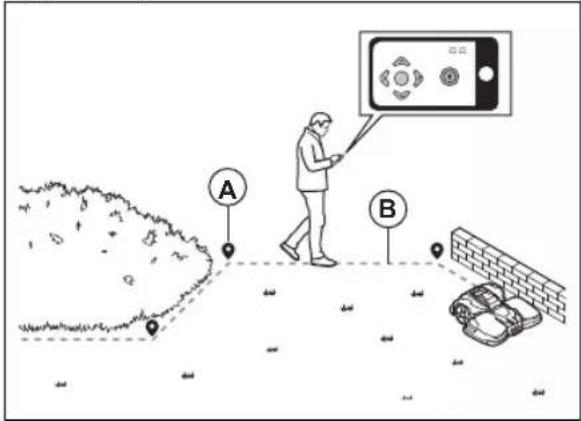

3.6 Recherche d'emplacement d'installation

des objets sur la carte............................................... 17

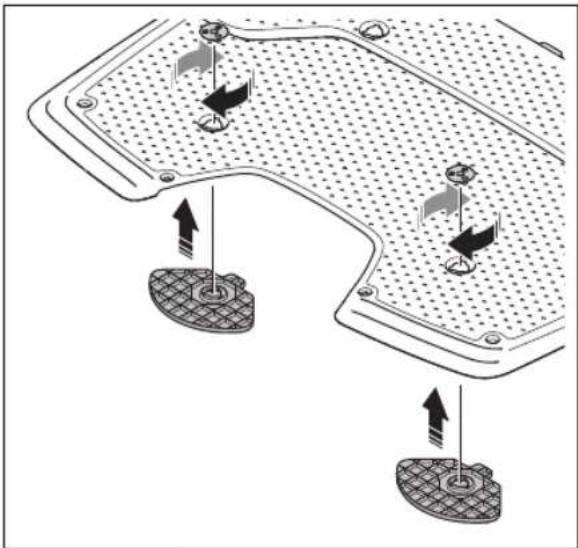

3.7 Installation du produit.......................................... 19

4.2 Pour utiliser la tonte systématique...................... 28

4.3 Hauteur de coupe................................................28

4.4 Mode................................................................... 28

4.5 Fonctionnement.................................................. 29

4.6 Accessoires.........................................................29

4.7 Généralités (Bluetooth

4.12 Téléchargement de firmware par liaison

radio (Firmware over the air FOTA).......................... 30 5 Utilisation

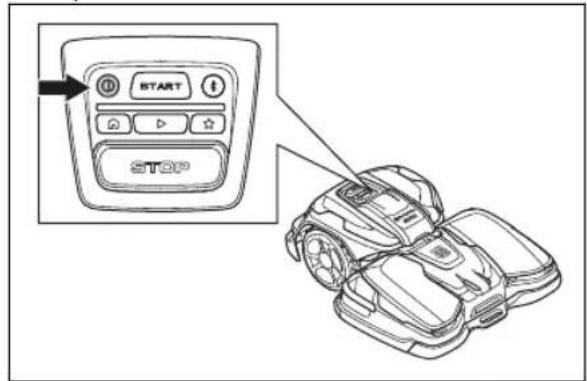

5.1 Pour activer le produit......................................... 31

5.2 Pour démarrer le produit..................................... 31

5.3 Pour sélectionner le mode de fonctionnement....31

5.4 appDrive .............................................................31

5.5 Sélection de la zone de travail............................ 31

5.6 Mode de fonctionnement Park (Stationnement)..32

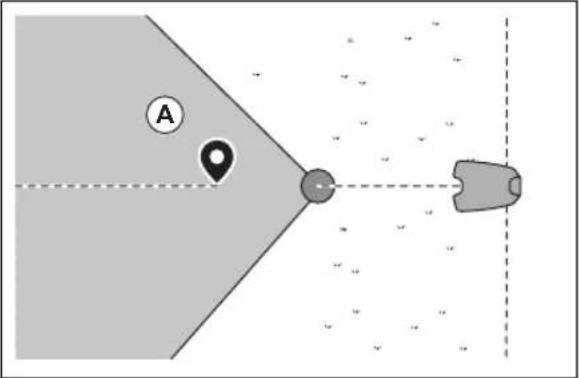

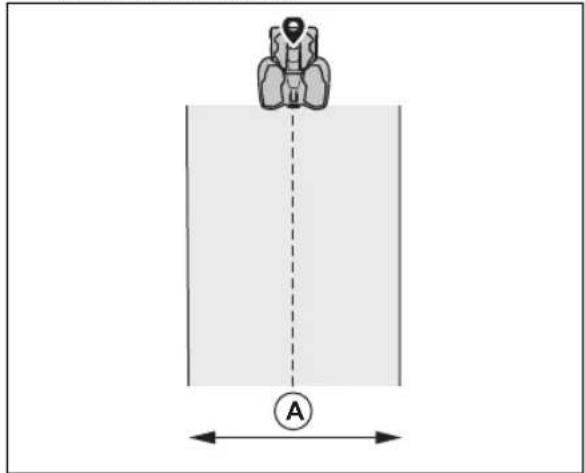

5.7 Mode de fonctionnement Park

(Stationnement) au Point d'entretien.........................32

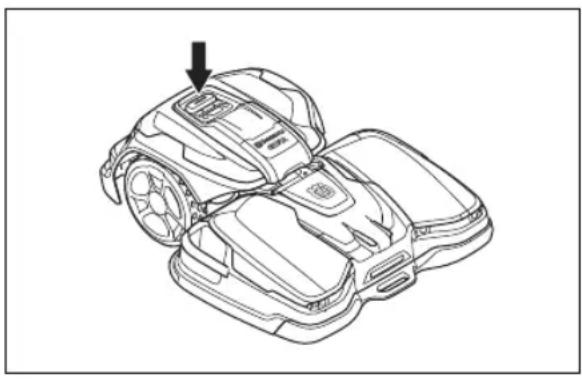

5.8 Pour arrêter le produit......................................... 32

5.9 Pour désactiver le produit................................... 32

5.10 Pour charger la batterie.....................................32

5.11 Pour relâcher les freins des roues et

déplacer le produit.....................................................33 6 Entretien

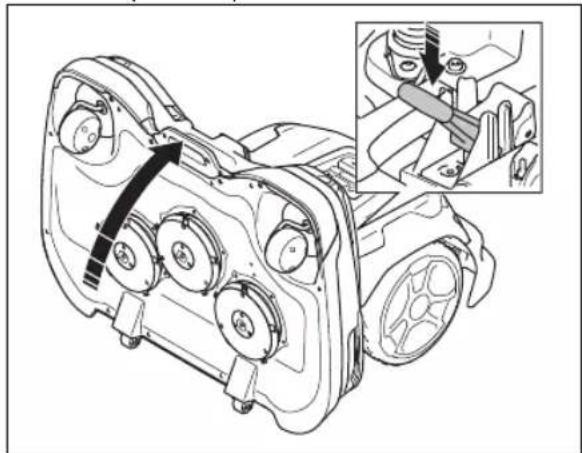

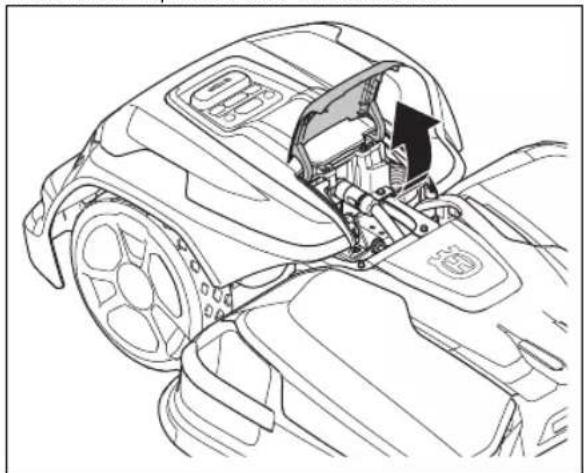

6.3 Placement du carter de coupe en position

d'entretien..................................................................36

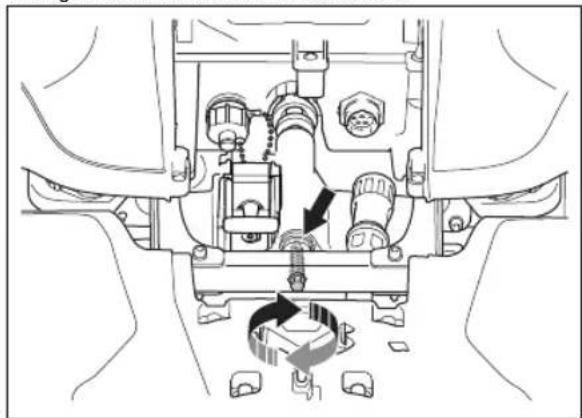

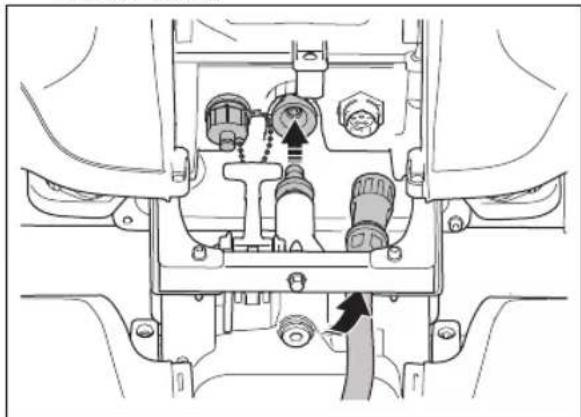

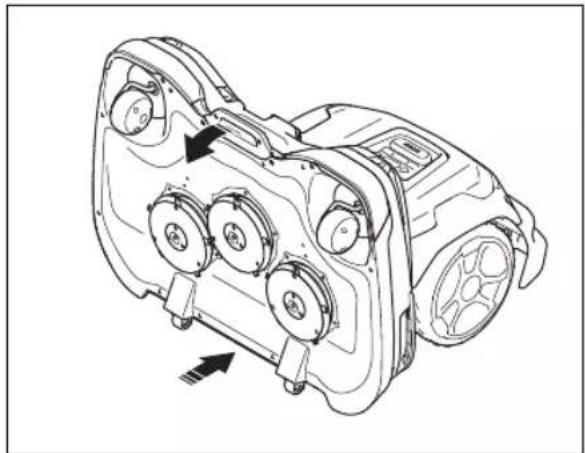

6.4 Pour mettre le carter de coupe en position

de coupe................................................................... 36

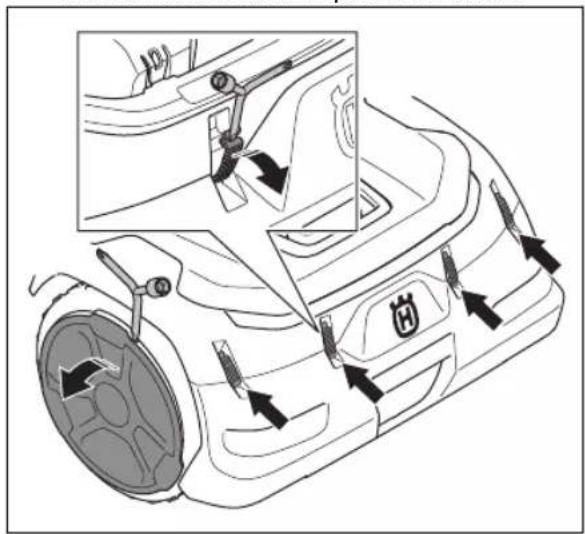

6.5 Nettoyez le produit.............................................. 37

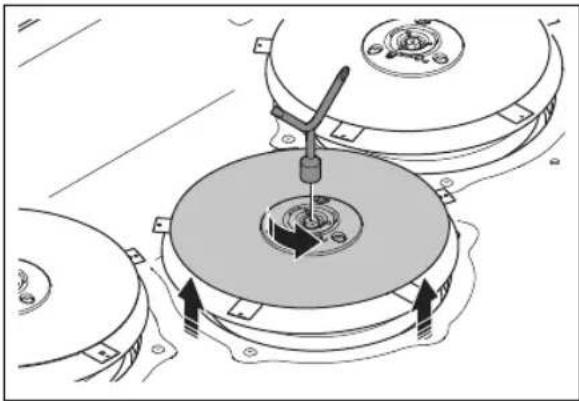

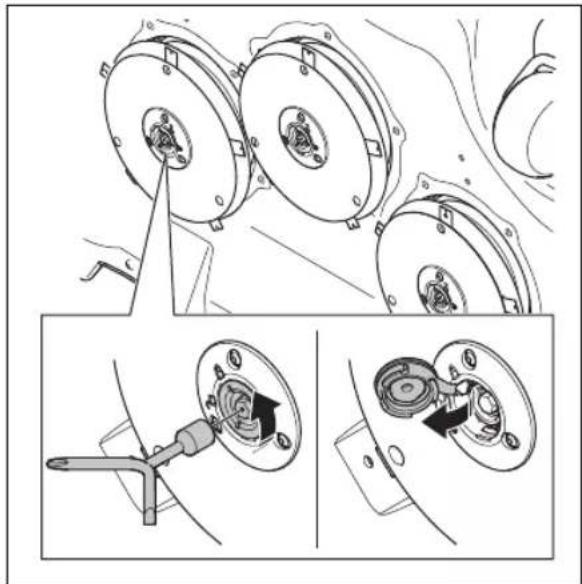

6.6 Remplacement des lames et des disques

de coupe................................................................... 38

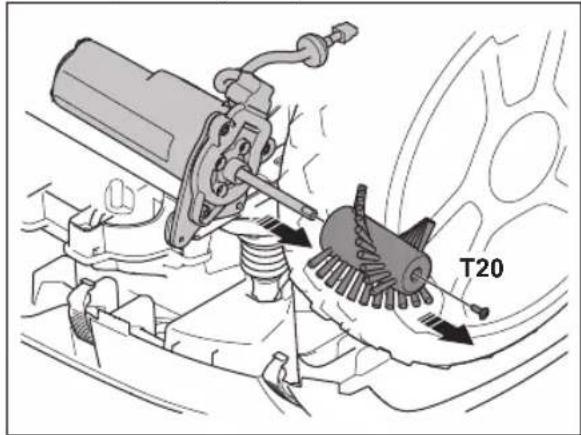

6.7 Réglage des brosses pour roues........................ 39

7.3 Messages d'information et d'avertissement........ 48

8 Transport, entreposage et mise au rebut

8.1 Instructions de sécurité pour le transport............ 52

8.2 Stockage du produit............................................ 52

9.1 Caractéristiques techniques................................55

9.2 Marques déposées..............................................58

10 Déclaration de conformité

10.1 Déclaration de conformité UE d'origine.............59

10.2 Déclaration de conformité UE traduite.............. 60

1691 - 007 - 22.12.2023 31 Sécurité

1.1 Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé

en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées. REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées. Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

1.2 Instructions générales de sécurité

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant d'utiliser ce produit. À conserver pour référence ultérieure.

• Cet appareil n'est pas destiné à une utilisation par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées (qui pourraient nuire à une manipulation sans danger du produit) ou manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité.

• Le produit ne doit être utilisé qu'avec les équipements recommandés par Husqvarna. Toute autre utilisation est incorrecte.

• N'utilisez pas le produit lorsque des personnes, notamment des enfants ou des animaux domestiques, se trouvent dans la zone de travail.

• Pour ne pas endommager le produit ni entraîner des accidents pour les véhicules et les personnes, n'installez pas de zone de travail ou de chemin de transport sur une voie publique.

• N'utilisez pas l'appareil dans des zones où des personnes ne connaissent pas le produit.

• Des panneaux d'avertissement doivent être placés autour de la zone de travail du produit s'il fonctionne dans des espaces publics. Les panneaux doivent comporter le texte suivant: Attention! Tondeuse automatique! Maintenez les enfants à distance de la machine! Surveillez les enfants!

• Ne courez pas lorsque vous utilisez le produit manuellement avec appDrive. Il est impératif de toujours marcher, d'avoir une bonne prise au sol sur les pentes et de maintenir l'équilibre à tout moment. Portez toujours des chaussures robustes et un pantalon long lorsque vous utilisez le produit avec appDrive.

• Ne touchez pas les pièces dangereuses en mouvement, telles que le disque de coupe, avant qu'elles ne soient complètement à l'arrêt.

• Mettez le produit hors tension avant d'éliminer un bourrage, d'effectuer une maintenance ou d'examiner le produit, et si le produit commence à vibrer de façon anormale. Examinez le produit pour vérifier qu'il n'est pas endommagé avant de le redémarrer. N'utilisez pas le produit si celui-ci est endommagé.

• En cas de blessure ou d'accident, consultez un médecin.

• N'installez pas les câbles principaux dans une zone où le produit tond. Suivez les instructions pour installer les câbles principaux; consultez la section Installation à la page 15 . L'installation doit être effectuée par le personnel d'entretien.

• Ne branchez pas ou n'appuyez pas sur un câble endommagé avant que celui-ci ne soit débranché de la prise de courant. Débranchez la fiche de la prise de courant si le câble est endommagé pendant le fonctionnement. Un câble usé ou endommagé augmente le risque de choc électrique. Un câble endommagé doit être remplacé par le personnel de maintenance.

• Lorsque vous branchez les câbles principaux à la prise de courant, utilisez un disjoncteur différentiel (RCD) avec un courant de déclenchement de 30mA maximum.

• Ne chargez le produit que dans la station de charge incluse. Pour mettre la batterie au rebut en toute sécurité, consultez la section Mise au rebut à la page 52 . Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. En cas de fuite d'électrolyte, rincez à l'eau/agent de neutralisation. Si le liquide corrosif entre en contact avec vos yeux, consultez un médecin.

• Utilisez uniquement les batteries d'origine recommandées par Husqvarna La sécurité du

- Sécurité 1691 - 007 - 22.12.2023produit ne peut pas être garantie avec des batteries autres que celles d'origine. N'utilisez pas de batteries non rechargeables.

• Suivez les instructions d'installation qui expliquent comment définir la zone de travail et comment fixer le carter de coupe ou d'autres accessoires; consultez la section Installation à la page 15

• Suivez les instructions relatives au démarrage et à l'utilisation du produit; consultez la section Utilisation à la page 31

• En cas de risque d'orage, Husqvarna recommande de débrancher les câbles principaux de la station de charge et l'unité d'alimentation de la station de référence afin de réduire le risque d'endommagement des composants électriques. Rebranchez tous les câbles principaux et l'alimentation dès que le risque d'orage est passé.

• Suivez les instructions d'entretien et, si nécessaire, utilisez les pièces de rechange d'origine Husqvarna; consultez la section Entretien à la page 34

• Pour les caractéristiques techniques telles que le poids, les dimensions et les valeurs d'émissions sonores, consultez la section Caractéristiques techniques à la page 55

• L'utilisateur est tenu responsable des accidents ou dangers auxquels il expose autrui ou des biens.

• Le produit ne doit être utilisé, entretenu et réparé que par des personnes parfaitement familiarisées avec ses caractéristiques spéciales et connaissant les consignes de sécurité.

• Vous n'êtes pas autorisé à modifier la conception initiale du produit.

• respectez les réglementations nationales applicables à la sécurité électrique.

• Husqvarna ne garantit en aucun cas une compatibilité totale entre le produit et d'autres types de dispositifs sans fil tels que les télécommandes, les transmetteurs radio ou équivalents.

• L'alarme intégrée est très forte. Soyez prudent, surtout si le produit est manipulé en intérieur.

• La température de fonctionnement, de charge et de remisage est comprise entre 0 et 45°C. La température de remisage prolongé supérieur à 1mois doit être comprise entre 0 et 25°C.

1.3 Consignes de sécurité pour

Lisez les instructions qui suivent avant d'utiliser le produit.

• N'installez pas la station de charge dans un endroit où des personnes risquent de trébucher dessus.

• N'installez pas la station de charge, y compris tout accessoire, à un emplacement situé en dessous ou à moins de 60cm/24po de tout matériau combustible. En cas de dysfonctionnement, la station de charge et l'alimentation électrique peuvent chauffer, et cela entraîne un risque d'incendie.

• Installez la station de charge hors de portée des nuisibles tels que les fourmis.

• Applicable aux États-Unis et au Canada. Si l'alimentation électrique est installée en extérieur: risque de choc électrique. Installez-le uniquement dans un réceptacle GFCI de classeA (RCD) couvert, doté d'un boîtier résistant aux intempéries avec le capuchon de la fiche de fixation inséré ou retiré.

• N'installez pas la station de charge dans un endroit où il existe un risque d'eau stagnante.

1.4 Instructions de sécurité pour le

instructions qui suivent avant d'utiliser le produit.

• maintenez les mains et les pieds à distance des lames en rotation. Ne placez pas les mains ou les pieds en dessous ou à proximité du produit lorsque celui-ci est en marche.

• Utilisez la fonction PARK (Stationnement) ou désactivez le produit lorsque des personnes, en particulier des enfants ou des animaux, se trouvent dans la zone de travail. Reportez-vous

Pour désactiver le produit à la page 32

Husqvarna recommande de régler le produit pour qu'il fonctionne lorsqu'aucune activité ne se déroule dans la zone de travail. Le produit peut blesser des animaux la nuit dans la zone de travail, par exemple les hérissons. Reportez-vous

Fonctionnement programmé à la page 31

• Veillez à ce qu'aucun objet tel que des pierres, des branches, des outils ou des jouets ne se trouve sur la pelouse. Les lames peuvent être endommagées si elles heurtent un objet.

• Ne soulevez pas le produit et ne le déplacez pas lorsqu'il est activé.

• Ne laissez pas le produit entrer en collision avec des personnes ou des animaux. Si une personne ou un animal se trouve sur la trajectoire du produit, celui-ci doit être immédiatement arrêté. Reportez- vous à Pour arrêter le produit à la page 32

• Ne posez rien sur le produit, la station de charge ou la station de référence.

• N'utilisez pas le produit si le bouton STOP ne fonctionne pas. 1691 - 007 - 22.12.2023 Sécurité - 5• Mettez toujours le produit sur OFF quand vous ne l'utilisez pas. Le produit ne peut démarrer que lorsque vous saisissez le code PIN correct.

• N'utilisez pas le produit en même temps qu'un arroseur escamotable. Utilisez la fonction Programmer de manière à ce que le produit et l'arroseur escamotable ne fonctionnent pas en même temps. Reportez-vous à Fonctionnement programmé à la page 31

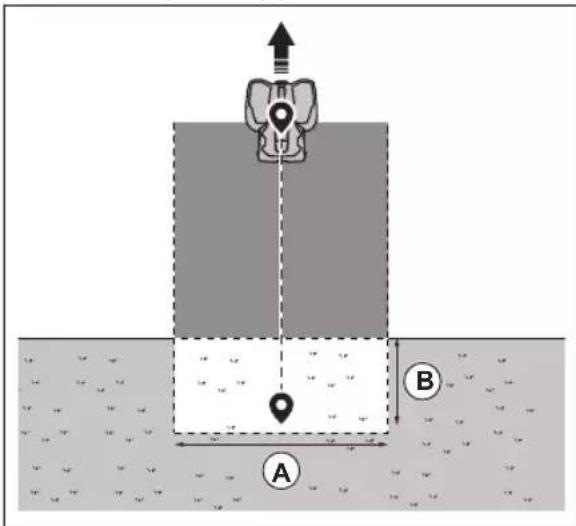

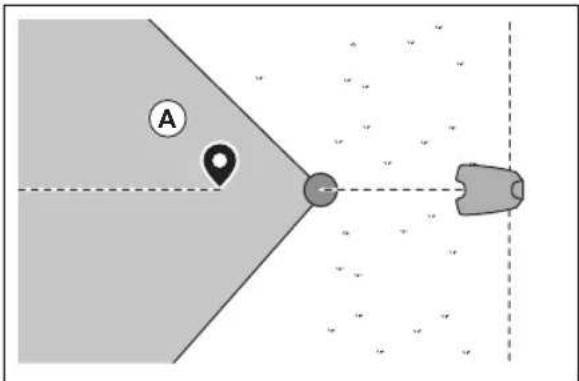

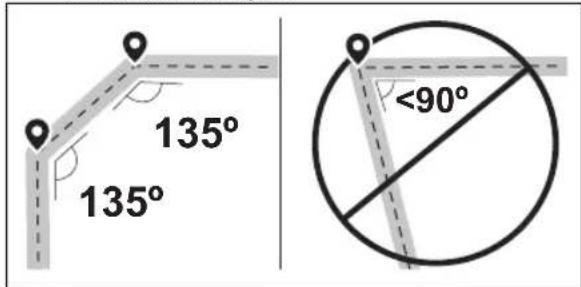

• Évitez de placer un chemin de transport à l'emplacement d'installation des arroseurs escamotables.

• Ne laissez pas le produit fonctionner lorsque de l'eau stagnante est présente dans la zone de travail. Par exemple, lorsque de fortes pluies forment des flaques d'eau.

1.5 Instructions de sécurité pour

instructions qui suivent avant d'effectuer l'entretien du produit.

• Mettez le produit sur OFF avant de procéder à l'entretien.

• n'utilisez pas de nettoyeur haute pression pour nettoyer le produit. N'utilisez pas de solvants pour nettoyer le produit.

• Débranchez la fiche de la station de charge avant de nettoyer ou de procéder à l'entretien de cette dernière.

1.6 Consignes de sécurité relatives à

l'utilisation de la batterie

Lisez les instructions qui suivent avant d'utiliser le produit.

• Les batteries lithium-ion peuvent exploser ou provoquer un incendie si elles sont démontées, court-circuitées, exposées à l'eau, au feu ou à des températures élevées. Manipulez avec précaution, ne démontez pas, n'ouvrez pas la batterie et n'appliquez aucun type d'abus électrique/mécanique. Stockez les batteries à l'abri des rayons directs du soleil.

1.7 Pour soulever et déplacer le produit

AVERTISSEMENT: Le produit doit

être mis sur OFF avant d'être soulevé.

• Pour déplacer le produit en toute sécurité depuis ou dans la zone de travail, soulevez- le manuellement ou utilisez-le avec appDrive. Reportez-vous à la section Pour soulever le produit manuellement à la page 6 et à la section appDrive à la page 31

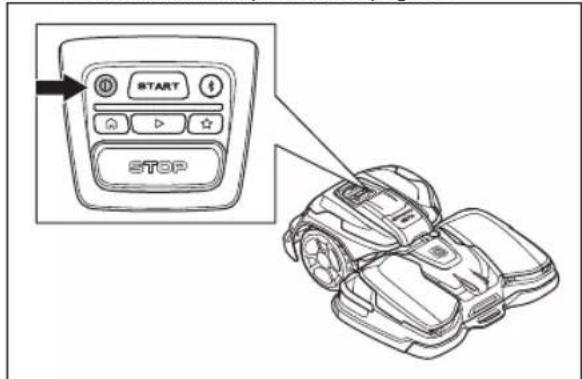

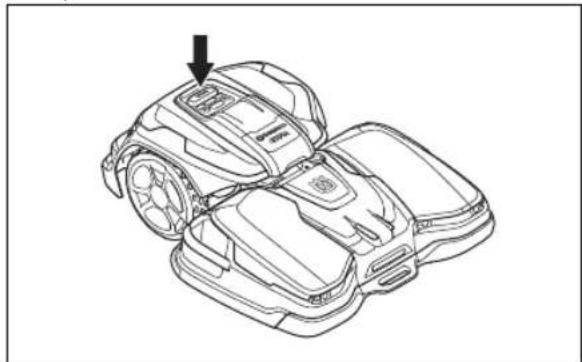

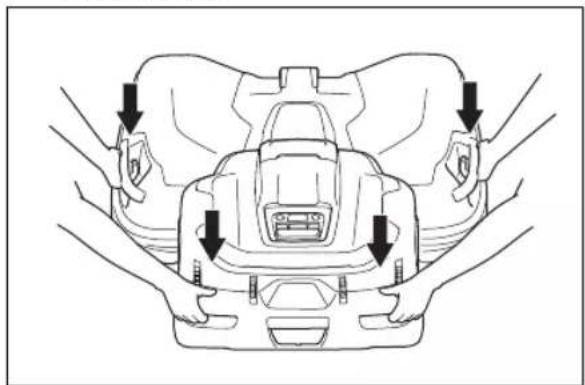

1.7.1 Pour soulever le produit

personnes sont nécessaires pour soulever le produit. REMARQUE: Ne soulevez pas le produit lorsqu'il est garé dans la station de charge. Vous risqueriez d'endommager la station de charge et/ou le produit. REMARQUE: Ne soulevez pas le produit par la poignée avant.

1. Appuyez sur le bouton STOP pour arrêter le

2. Désactivez le produit. Reportez-vous à la section

Pour désactiver le produit à la page 32

3. Retirez le produit de la station de charge avant de

4. Soulevez le produit par les poignées situées

sur les côtés du carter de coupe et par les

- Sécurité 1691 - 007 - 22.12.2023poignées situées sur la partie arrière de l'unité d'entraînement. 1691 - 007 - 22.12.2023 Sécurité - 72 Introduction Numéro de série: Code PIN: Le numéro de série se trouve sur la plaque signalétique et sur le carton du produit.

Pour obtenir de l'aide concernant le produit, contactez votre atelier d'entretien Husqvarna.

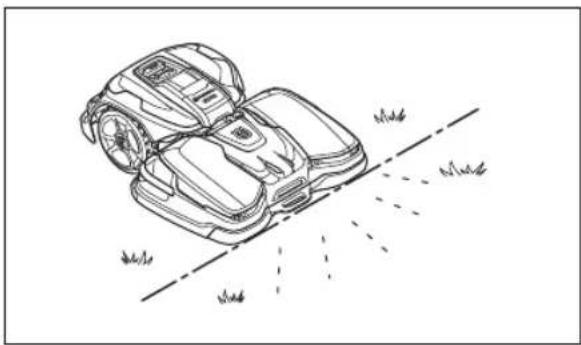

2.2 Description du produit

Remarque: Husqvarna met régulièrement à jour l'apparence et la fonctionnalité de ses produits. Reportez-vous à Assistance à la page 8

Le produit est un robot tondeuse qui contient une unité d'entraînement et un carter de coupe. Le produit est équipé d'une source d'alimentation par batterie et fonctionne automatiquement. Le produit fonctionne jusqu'à ce que l'état de charge de la batterie soit faible, puis il commence à se diriger vers la station de charge. Le mode de déplacement du produit est systématique afin de tondre de grandes surfaces efficacement. La zone de travail dans laquelle le produit fonctionne est spécifiée par la périphérie virtuelle. Le récepteur satellite du produit détecte le moment où le produit s'approche de la périphérie virtuelle.

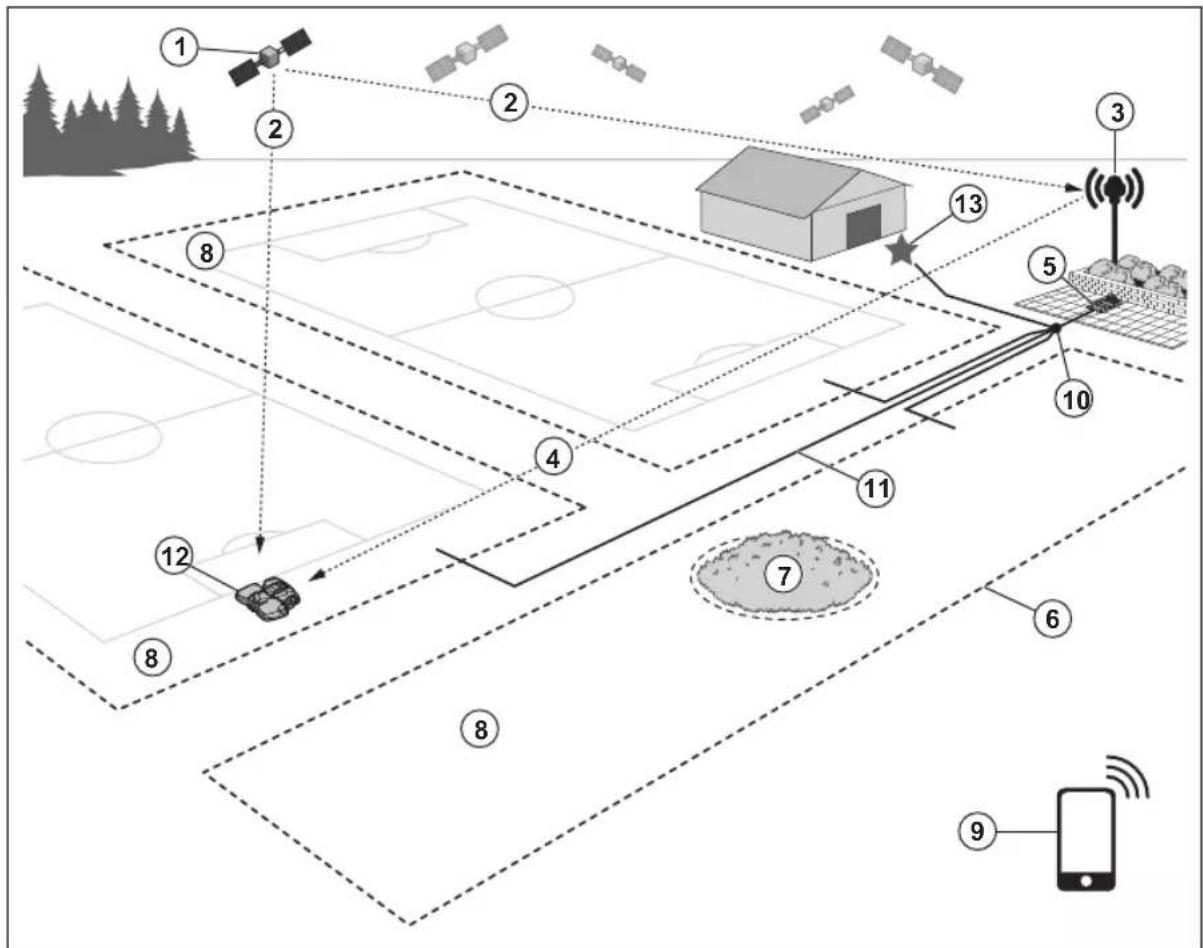

2.3 Description du système

Le système contient un robot tondeuse CEORA

une station de charge et une station de référence. Le robot tondeuse et la station de référence utilisent la technologie EPOS (Exact Positioning Operating System) avec signaux satellites pour positionner correctement le robot tondeuse, les câbles périphériques ne sont par conséquent pas nécessaires. La station de référence est fixe et envoie des données de correction au robot tondeuse pour obtenir une position précise du robot tondeuse. La zone de travail virtuelle du produit est créée dans l'application Husqvarna Fleet Services

. Le produit est contrôlé depuis l'application, où des points de repère sont ajoutés en vue de créer une carte. La station de référence peut fonctionner comme un répétiteur pour créer un réseau de stations de référence. Vous pouvez utiliser les répétiteurs sur des zones plus étendues. Reportez-vous à Présentation du système à la page 9

est une solution cloud disponible sous forme d'application et sur le Web sur www.husqvarna.com. Vous pouvez ajouter tous vos produits à Husqvarna Fleet Services

pour obtenir un aperçu des produits et les contrôler. Reportez-vous à la section Husqvarna Fleet Services

Connect est une application que vous pouvez utiliser pour installer le produit et pour sélectionner les réglages relatifs au fonctionnement du produit. Reportez-vous à la section Automower

Connect à la page 22

- Introduction 1691 - 007 - 22.12.20232.4 Présentation du système

3. Station de référence

4. Données de correction

5. Station de charge

6. Périphérie virtuelle

10. Point d'amarrage

13. Point d'entretien

Non inclus. 1691 - 007 - 22.12.2023 Introduction - 92.5 Présentation de l'unité d'entraînement, CEORA

1. Unité d'entraînement (DU)

2. Plaque signalétique de l'unité d'entraînement

4. Carénage de l'unité d'entraînement

5. Prise USB pour outil d'entretien

6. Panneau de commande

8. Pare-chocs arrière

10. Éclairage de sécurité arrière

11. Kit de brosses pour roues actives

2.6 Présentation du carter de coupe, CEORA

Inclus pour certains marchés et modèles ou disponible en tant qu'accessoire.

4. Plaque signalétique du carter de coupe

6. Carénage du carter de coupe

7. Feux de sécurité avant

8. Plaques de charge

9. Capteurs ultrasoniques

10. Capot supérieur central

11. Poignées latérales

14. Disque de coupe, lames, plaque de protection

2.7 Présentation de la station de charge, CEORA

1. Plaque signalétique de la station de charge

5. Câbles principaux

9. Plaque de support pour surface souple

Situé sous le capot supérieur.

Situé sous le capot supérieur central.

L'aspect de cet élément peut être différent selon les marchés.

Disponible en accessoire. 1691 - 007 - 22.12.2023 Introduction - 112.8 Aperçu du panneau de commande

5. Bouton PARK (Stationnement)

7. Bouton Point d'entretien

2.9 Témoin LED sur le produit

Le témoin LED du panneau de commande indique l'état actuel du produit: Témoin LED État du produit Lumière verte fixe Le produit tond la pelouse ou sort de la station de charge. Clignote en vert Le produit se prépare à fonctionner. Lumière verte cli- gnotante Le produit est en mode Pause

Lumière rouge cli- gnotante Le produit s'est arrêté en raison d'une erreur. Lumière jaune fixe Le bouton STOP a été enfoncé. Lumière jaune cli- gnotante Le code PIN doit être saisi pour démarrer le produit. Lumière bleue fixe Le produit se déplace vers la station de charge ou un point d'entretien. Une application est connectée au produit via Bluetooth

, le témoin LED bleu reste allumé pendant 3secondes. Lumière bleue fluc- tuante Le produit est en charge dans la station de charge.

12 - Introduction 1691 - 007 - 22.12.2023Témoin LED État du produit

Lumière bleue cli- gnotante Le produit est stationné dans la station de charge. Bluetooth

est activé et vous pouvez vous connecter au produit avec Bluetooth

Le produit est en mode appDrive. Lumière blanche fluctuante Le produit s'éteint. L'installation du firmware est en cours. Lumière blanche clignotante Un nouveau firmware doit être installé. Pour plus d'informations, rendez-vous sur www.husqvarna.com. Pour en savoir plus, contactez un atelier d'entretien agréé.

2.10 Symboles concernant le produit

Ces symboles se trouvent sur le produit. Assurez-vous de bien les comprendre.

AVERTISSEMENT: lisez at-

tentivement les instructions d'utilisation avant d'utiliser le produit.

AVERTISSEMENT: désacti-

vez le produit avant l'entre- tien ou avant de le soulever.

AVERTISSEMENT: lorsque

le produit est en cours d'utili- sation, maintenez une distan- ce de sécurité avec lui. Main- tenez vos mains et vos pieds à distance des lames en rota- tion.

AVERTISSEMENT: ne vous

asseyez pas sur le produit. Ne placez jamais les mains ou les pieds en dessous ou à proximité du produit. Utilisez une alimentation électrique amovible, telle que spécifiée sur la plaque signa- létique à côté du symbole. Ce produit est conforme aux directivesCE en vigueur. Ce produit est conforme aux directives en vigueur au Royaume-Uni. Ce produit ne doit pas être jeté avec les ordures ménagères. Respectez les réglementations nationales et utilisez le système de recyclage local. Le châssis contient des composants qui sont sensibles aux décharges électrostatiques (ESD). Le châssis ne doit être ouvert et scellé que par un technicien d'entretien agréé. La garantie ne sera pas applicable si le sceau est brisé. Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certains marchés.

2.11 Symboles sur la batterie

AVERTISSEMENT: Les batteries lithium-

ion peuvent exploser ou provoquer un incendie si elles sont démontées, court- circuitées ou manipulées de façon brutale. Ne les exposez pas à l'eau, au feu ou à des températures élevées. Lisez les consignes d'utilisation. Ne jetez pas la batterie dans le feu et n'exposez pas la batterie à une source de chaleur. 1691 - 007 - 22.12.2023 Introduction - 13Ne plongez pas la batterie dans l'eau.

2.12 Symboles utilisés dans

l'application Indique la puissance du signal radio que le produit reçoit de la station de référence. L'état affiche EPOS confirmé . Le produit est associé à une position et à une direction précises. Ces informations sont nécessaires pour permettre le fonctionnement automatique du produit et pour l'installation des objets cartes. L'état indique qu' une action EPOS est nécessaire . Le produit est associé à une position précise, mais doit être utilisé (manuellement ou automatiquement) pour obtenir une direction précise. L'état indique EPOS en cours de recherche . Le produit n'est associé à aucune position précise et recherche les signaux satellites et les données de correction pour obtenir une position précise.

2.13 Instructions générales du manuel

Pour faciliter l'utilisation, le système suivant est appliqué dans le manuel d'utilisation:

• Le texte écrit en italiques est affiché dans l'application Automower

, ou indique une référence à une autre section du manuel d'utilisation.

• Le texte en gras fait référence aux boutons du produit ou d'appDrive.

AVERTISSEMENT: assurez-vous

de lire et de comprendre le chapitre dédié à la sécurité avant d'installer le produit. REMARQUE: Utilisez des pièces de rechange et du matériel d'installation d'origine. Remarque: reportez-vous à la section www.husqvarna.com pour obtenir plus d'informations sur l'installation.

3.2 Principaux composants pour

l'installation L'installation comprend les composants suivants:

• Un robot tondeuse, qui tond automatiquement la pelouse. Il comprend un carter de coupe et une unité d'entraînement.

• Une station de charge, qui charge le produit. Il comprend une alimentation électrique, qui est connectée à une prise de courant 100-240V.

• Station de référence

, qui reçoit des signaux satellites et envoie des données de correction au robot tondeuse.

avec les applications Husqvarna Fleet Services

Connect pour effectuer l'installation et les réglages du produit.

3.3 Préparation de l'installation

REMARQUE: les trous permettant l'accumulation d'eau dans la pelouse peuvent causer des dommages au produit. REMARQUE: Lisez le chapitre dédié à l'installation avant de démarrer l'installation.

• Faites un plan de la zone de travail en y indiquant tous les obstacles. Cela facilite la détermination de l'emplacement de la station de charge, de la station de référence et des périphéries virtuelles.

• Indiquez sur le plan où placer la station de charge, la station de référence, le point d'entretien, les chemins de transport et les périphéries virtuelles des zones de travail et des zones d'exclusion.

• Suivez les instructions pour connaître les distances entre les obstacles.

• Mettez la pelouse à niveau. Assurez-vous qu'il n'y a pas de trous ou de renflements sur la pelouse.

• Tondez l'herbe avant d'installer le produit. Assurez- vous que l'herbe mesure 5cm/2po maximum. Remarque: les premières semaines qui suivent l'installation, le niveau sonore lors de la tonte de l'herbe peut être plus élevé que d'habitude. Le niveau sonore diminue après quelque temps.

3.4 Détermination de l'emplacement de

la station de référence Assurez-vous de bien lire et comprendre les instructions relatives à l'emplacement de la station de référence. Reportez-vous au manuel de l'opérateur de la station de référence.

3.5 Détermination de l'emplacement de

la station de charge

• Vous pouvez placer la station de charge sur la zone de travail ou à proximité de celle-ci. Aucun chemin de transport n'est nécessaire si la station de charge est placée dans la zone de travail (A). Aucun chemin de transport n'est nécessaire si le produit est entièrement dans la zone de travail lorsqu'il se trouve au niveau du point d'amarrage de la station de charge. Si la station de charge et le point d'amarrage (B) ne se trouvent pas dans la zone de travail, vous devez installer un chemin de transport (C).

• Placez la station de charge (A) de sorte que le point d'amarrage (B) ait une vue dégagée du ciel. Le point d'amarrage(B) de la station de charge correspond à l'endroit où le produit s'arrête après une marche arrière depuis la station de charge. La distance de recul peut être réglée sur 130-220cm/

Remarque: Une courte distance de recul limite le risque de traces. Une longue distance derecul peut être nécessaire pour obtenir de bonssignaux satellites au point d'amarrage.• Si le produit ne doit pas fonctionner dans la zoned'amarrage, placez un mur de protection d'unehauteur minimum de 15cm (6po). La zoned'amarrage est une zone circulaire autour de lastation de charge d'un rayon (A) de3m/9.8pi.

Remarque: Le produit utilise le signal dela station de charge pour rechercher la stationde charge lorsqu'elle se trouve dans la zoned'amarrage.• Placez la station de charge à proximité d'une prisede courant.• Examinez comment installer les câbles principauxen toute sécurité.• Placez la station de charge sur une surface planeet non sur du gravier.• Husqvarna recommande d'installer la station decharge sur une surface dure, comme du béton ouun équivalent. Pour installer la station de chargesur une surface souple, utilisez l'accessoire deplaque de support.• Placez la station de charge sur une surface plane. max. 5 cm / 2" max. 5 cm / 2" Max +/- 4 cm / 1.6 In.

• La plaque de base de la station de charge ne doitpas être pliée. - Installation 1691 - 007 - 22.12.2023• Placez la station de charge dans une zone bien ventilée.

• Placez la station de charge dans une zone protégée des rayons du soleil.

• Utilisez un disjoncteur différentiel (RCD) avec un courant de déclenchement de 30mA maximum quand vous branchez les câbles principaux à la prise de courant. REMARQUE: N'installez pas la station de charge à proximité d'objets métalliques enterrés. Les objets métalliques peuvent provoquer des interférences avec le signal de la station de charge.

3.6 Recherche d'emplacement

d'installation des objets sur la carte REMARQUE: Si la zone de travail est adjacente à des plans d'eau, des pentes, des précipices ou une route publique, il convient d'ajouter un mur de protection le long de la périphérie virtuelle. Le mur doit mesurer 15cm/6po de hauteur minimum. REMARQUE: ne laissez pas le produit fonctionner sur du gravier. REMARQUE: pour une utilisation délicate et sans bruit, isolez tous les obstacles tels que les arbres, les racines et les pierres. Remarque: Faites un plan de la zone de travail avant d'installer les périphéries virtuelles.

• Assurez-vous que le produit est en mesure de recevoir les signaux radio en provenance de la station de référence dans toutes les parties de la zone de travail. Remarque: la distance maximale diminue s'il y a des objets entre la station de référence et le produit.

• Husqvarna recommande de garder une distance maximale entre la station de charge et la partie la plus éloignée de l'installation. La distance maximale est de 1000m / 3280pi. Remarque: La distance maximale diminue en présence de pentes et d'herbes hautes.

3.6.1 Pour installer des objets cartes à

proximité de bâtiments et d'arbres

• Le ciel doit être dégagé sur un angle de 90°. 90° Remarque: Le produit ne peut pas recevoir de signaux du satellite pour la navigation si le ciel est entravé.

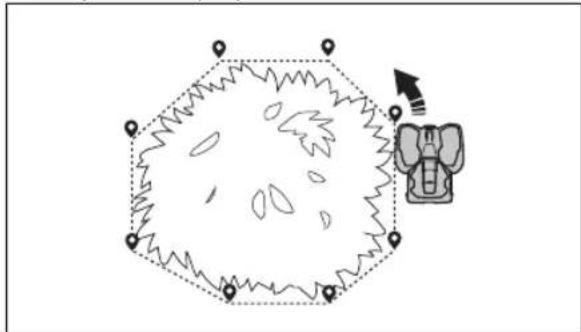

• Créez une zone d'exclusion (B) autour des arbres ou d'un bosquet dont le feuillage dépasse 4m / 13pi de diamètre (A).

1691 - 007 - 22.12.2023 Installation - 17Remarque: Des arbres ou un bosquet dont le feuillage dépasse 4m / 13pi de diamètre (A) peuvent provoquer des arrêts temporaires du produit. Les petits arbres n'interfèrent généralement pas avec le fonctionnement du produit.

• Assurez-vous que les zones entre les bâtiments ou les arbres ont une distance (C) d'au moins 4 m /

• Assurez-vous qu'un passage entre 2 objets bas ou entre 1 objet bas et 1 objet haut a une largeur minimale (D) de 3m/9,8pi.

• Pour les bâtiments en forme deL, installez la périphérie virtuelle à une distance minimale (E) de 1.5m / 5pi de ces derniers.

• Pour installer des périphéries virtuelles dans une zone incluant un bâtiment en forme deU, assurez- vous que la distance (G) est de 6m / 20pi minimum. Si la hauteur du bâtiment est supérieure

- Installation 1691 - 007 - 22.12.2023à 3m / 10pi, assurez-vous que la distance (G)est deux fois supérieure à la hauteur du bâtimentle plus haut. Installez la périphérie virtuelle à unedistance minimale (F) de 1.5m / 5pi du bâtiment.

3.6.2 Installation des objets de la carte dans

une pente Le produit peut fonctionner dans les pentes de 20%.Les périphéries virtuelles peuvent être installées sur despentes de 15% maximum. La pente (%) est calculéeen termes de hauteur par mètre. Par exemple: 10cm/100cm = 10%. 10 cm/4"100 cm/40" 10%

• Pour les pentes supérieures à20% dans la zonede travail, isolez la pente grâce à une zoned'exclusion.• Pour les pentes adjacentes à une voie publique,installez une clôture ou un mur de protection d'aumoins 15cm/6po le long du bord extérieur de lapente.• Husqvarna recommande de définir la direction dumode systématique vers le haut de la pente pourempêcher la dégradation de l'herbe.• Installez les périphéries virtuelles sur des pentesde 15% maximum.

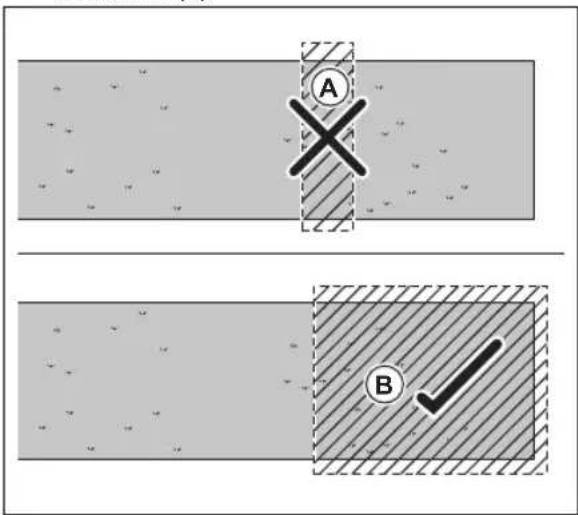

3.6.3 Pour déterminer où créer des zones

• Créez des zones d'exclusion autour d'objets deplus de 2x2m / 6,6x6,6pi.• Assurez-vous que la zone d'exclusion comprendla totalité de la zone où le produit ne doit pasfonctionner (B).

Remarque: Ne créez pas de zone d'exclusion traversant la zone de travail pour empêcher leproduit de pénétrer dans certaines parties de lazone de travail (A).• Assurez-vous que la zone d'exclusion mesure aumoins 30x30cm/ 1x1pi.

3.7 Installation du produit

3.7.1 Pour installer le produit

Procédez comme suit pour installer le produit:1. Fixez le carter de coupe à l'unité d'entraînement.Reportez-vous à Pour fixer le carter de coupe à la page 20

2. Installez la station de charge. Reportez-vous à

Installation de la station de charge à la page 21

3. Installez la station de référence. Reportez-vous aumanuel d'utilisation de la station de référence.4. Installez les applications Husqvarna FleetServices et Automower Connect sur votreappareil mobile. Reportez-vous à Husqvarna Fleet Services

5. Appairez le produit et l'application Husqvarna FleetServices

. Effectuez les réglages de base dans laséquence de démarrage de l'application. Reportez-vous à Husqvarna Fleet Services

6. Créez une carte en y indiquant les zones detravail, les zones d'exclusion, les chemins detransport et le point d'entretien. Reportez-vous à Installation des objets cartes à la page 23

pour effectuer les réglages du produit. Reportez-vous à Réglages à la page 28

1691 - 007 - 22.12.2023Installation - 193.7.2 Outils d'installation

• Clé à douille à extrémité ouverte 19mm.

• Clé hexagonale, 8mm. Incluse dans la station de charge.

• Outil combiné. Inclus avec le carter de coupe.

• Clé à cliquet ou clé dynamométrique 10mm.

3.7.3 Pour fixer le carter de coupe

1. Mettez l'unité d'entraînement sur OFF. Reportez-

vous à Pour désactiver le produit à la page 32

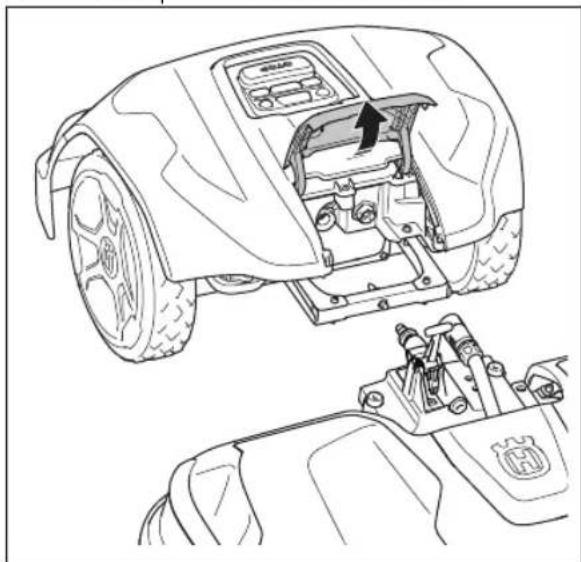

2. Placez le carter de coupe devant l'unité

3. Ouvrez le capot de l'unité d'entraînement.

4. Retirez le capot gauche central du carter de

5. Placez le cadre sur l'unité d'entraînement au-

dessus du carter de coupe et du câble.

6. Alignez l'arbre avec l'orifice de l'unité

7. Alignez l'arbre avec l'orifice du cadre.

8. Installez la vis à l'aide de la clé à cliquet ou

de la clé dynamométrique de 10mm. Couple de serrage: 5Nm.

9. Serrez l'écrou de l'autre côté à l'aide d'une clé

à douille à extrémité ouverte 19mm. Couple de serrage: 9Nm.

10. Branchez le câble à l'unité d'entraînement.

Assurez-vous que le raccord est correctement orienté.

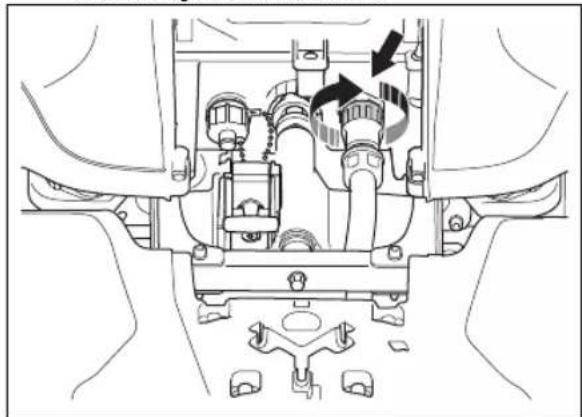

11. Serrez la partie intérieure du connecteur dans le

sens des aiguilles d'une montre.

12. Soulevez la partie arrière du carter de coupe et

- Installation 1691 - 007 - 22.12.202313. Installez le capot gauche central du carter de coupe.

14. Fermez la trappe.

3.7.4 Pour retirer le carter de coupe

1. Mettez l'unité d'entraînement sur OFF. Reportez-

vous à la section Pour désactiver le produit à la page 32

2. Ouvrez le capot de l'unité d'entraînement.

3. Retirez le capot gauche central du carter de

4. Desserrez la partie intérieure du connecteur dans

le sens inverse des aiguilles d'une montre et débranchez le câble.

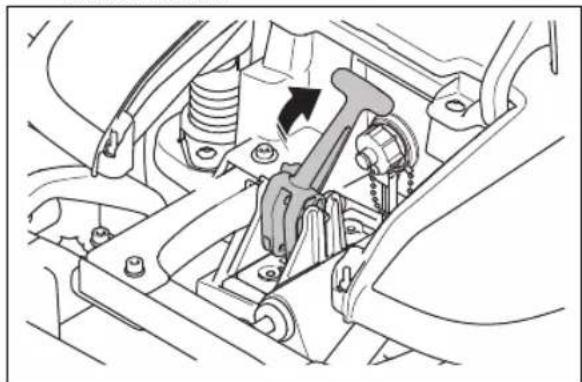

5. Inclinez le levier.

6. Desserrez l'écrou à l'aide de la clé à douille à

extrémité ouverte 19mm et retirez la vis à l'aide de l'outil combiné.

7. Retirez le carter de coupe de l'unité d'entraînement

Placer les capots sur les 2connecteurs.

3.7.5 Installation de la station de charge

Assurez-vous de lire et de comprendre les instructions relatives à la station de charge. Reportez-vous à la section Détermination de l'emplacement de la station de charge à la page 15

AVERTISSEMENT: Assurez-vous

de lire et de comprendre les consignes de sécurité pour l'installation. Reportez-vous à Sécurité à la page 4

REMARQUE: ne percez pas de nouveaux trous dans la plaque de la station de charge. REMARQUE: ne posez pas les pieds sur la plaque de base de la station de charge.

3.7.5.1 Installation de la station de charge

1. Installez la station de charge dans la zone

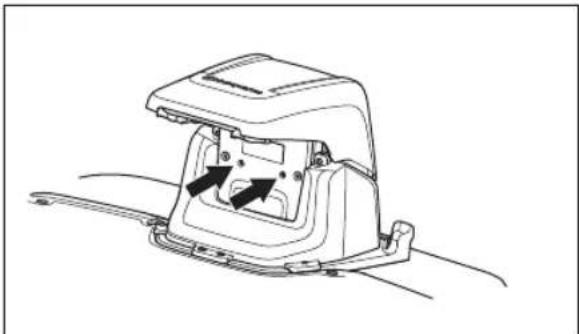

2. Placez les 2plaques de support à l'arrière de

la plaque de base supérieure. Utilisez une clé hexagonale de 8mm pour fixer les plaques de support depuis l'avant avec 2raccords.

3. Placez les 2plaques de base supérieures sur la

partie supérieure de la plaque de base inférieure.

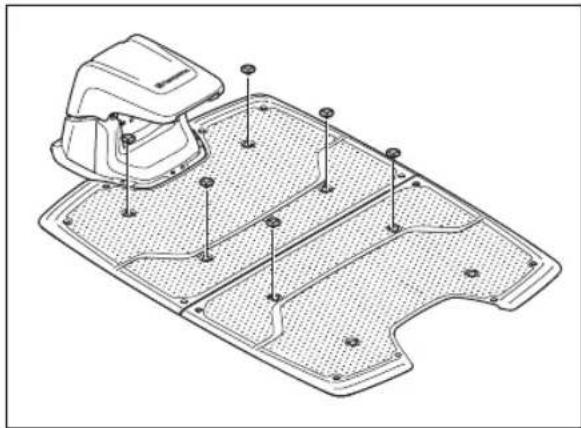

4. Fixez les plaques de base supérieures à la plaque

de base inférieure à l'aide de 6raccords. Utilisez une clé hexagonale de 8mm pour fixer les raccords. 1691 - 007 - 22.12.2023 Installation - 215. Percez 14trous dans le sol à l'aide d'une perceuse 6mm.

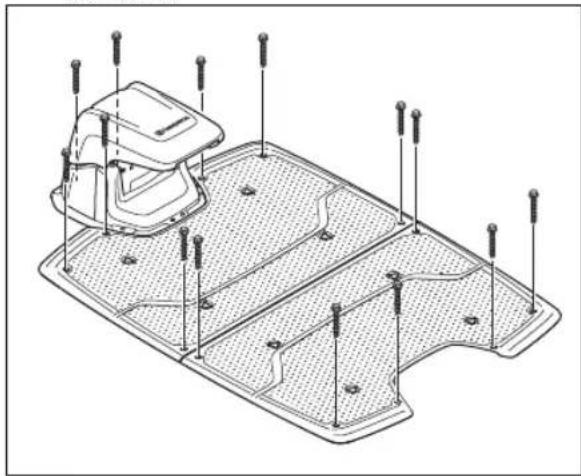

6. Fixez la station de charge au sol à l'aide des 14vis

fournies. Utilisez une clé à douille de 10mm pour fixer les vis. REMARQUE: Ne serrez pas trop les vis.

7. Branchez les câbles principaux sur une prise de

courant de 100-240V.

8. Placez le produit sur la station de charge. Appuyez

sur le bouton ON/OFF pendant 3secondes pour charger le produit. Reportez-vous à Pour charger la batterie à la page 32

3.7.5.2 Contrôle visuel de la station de charge

1. Assurez-vous que les témoins LED sur la station

de charge sont allumés en vert.

2. Si les témoins LED ne sont pas allumés en vert,

contrôlez l'installation. Reportez-vous à la section Témoins LED sur la station de charge à la page

et à la section Installation de la station de charge à la page 21

3.7.6 Installation de la station de référence

Installez la station de référence conformément aux instructions du manuel de l'opérateur de la station de référence.

est une solution cloud qui permet au gestionnaire de parc machines d'avoir un aperçu de tous les produits. Elle offre également à ce dernier le moyen de contrôler tous les produits à distance. Husqvarna Fleet Services

est disponible en tant que service Web et en tant qu'application. Lorsque vous utilisez l'application Husqvarna Fleet Services

vous êtes redirigé vers l'application Automower

Connect. Pour plus d'informations sur Husqvarna Fleet Services

, voir www.husqvarna.com. Remarque: tous les pays ne prennent pas en charge la connexion cellulaire, en raison de systèmes cellulaires régionaux spécifiques. Le service à vie inclus s'applique uniquement si un fournisseur de 2G/4G tiers est disponible dans la zone d'utilisation.

Connect est une application gratuite pour votre appareil mobile. Utilisez l'application pour l'installation, les réglages et le fonctionnement de votre produit. Vous pouvez également trouver plus d'informations, par exemple sur les alarmes et les statistiques, dans l'application Automower

Connect. Celle-ci fournit 2modes de connectivité: connectivité cellulaire longue portée et connectivité Bluetooth

3.7.9 Réglages de base

Lors de la première activation du produit, certains réglages de base doivent être effectués avant que le produit puisse fonctionner.

Connect sur votre appareil mobile.

2. Connectez-vous à l'application Husqvarna Fleet

3. Activez le produit.

sur votre appareil mobile. Remarque: le mode d'appariementBluetooth

du produit est activé pendant 3minutes. Si l'opération de couplage entre le produit et l'appareil mobile n'est pas effectuée correctement, appuyez sur le bouton Bluetooth

sur le produit pour activer Bluetooth

à nouveau. Remarque: D'autres appareils avec le Bluetooth

activé peuvent provoquer des interférences avec l'opération d'appairage. Désactivez le Bluetooth

des autres appareils s'il provoque des interférences avec l'opération d'appairage.

5. Sélectionnez l'option

Ajouter un robot tondeuse dans l'application pour ajouter votre produit et suivez les instructions de l'application.

6. Appairez le produit et la station de référence.

7. Appairez le produit et la station de charge.

Sélectionnez pour activer GeoFence ou non et régler la distance de recul.

3.7.10 Installation des objets cartes

Veillez à bien lire et comprendre les instructions relatives à l'emplacement d'installation des objets de la carte. Reportez-vous à Recherche d'emplacement d'installation des objets sur la carte à la page 17

Sur la carte, vous pouvez installer les objets suivants de l'application:

Zones de travail (A)

Zones d'exclusion (B)

Point d'entretien (E)

Station de référence (F)

Zone de travail (zone secondaire) (G)

Pour une installation complète de la carte, vous devez installer une zone de travail et une station de charge sur la carte. Une zone de travail est délimitée par la périphérie virtuelle. 20zones de travail et zones secondaires maximum peuvent être installées sur une carte. Il existe deux types de zones de travail:

• Zone de travail comportant une station de charge ou connectée grâce à un chemin de transport permettant au produit de fonctionner automatiquement.

• Une zone secondaire est une zone de travail sans station de charge et sans chemin de transport. Le produit doit être déplacé manuellement vers et depuis la zone de travail. Un chemin de transport est un chemin spécifié entre le point d'amarrage situé devant la station de charge et une zone de travail. Le produit peut fonctionner automatiquement sur ce chemin, mais ne coupe pas l'herbe. Un chemin de transport peut être temporairement activé et désactivé dans l'application. Des zones d'exclusion peuvent être définies si le produit ne doit pas fonctionner dans certaines zones. Une zone d'exclusion est délimitée par des périphéries virtuelles. Les zones d'exclusion peuvent être temporairement activées et désactivées dans l'application. 1691 - 007 - 22.12.2023 Installation - 23Un point d'entretien est une position spécifiée où le produit peut être stationné. Ceci peut par exemple être utilisé pour un point de service où l'entretien du produit est effectué. Le point d'entretien est relié au point d'amarrage par un chemin. Pour installer des objets sur la carte, utilisez le produit avec l'installation appDrive pour ajouter des points de repère sur la carte. Reportez-vous à Installation des objets sur la carte à la page 24

3.7.10.1 Installation des objets sur la carte

Les points de repère(A) sont des emplacements qui indiquent les périphéries virtuelles et les chemins(B). Les lignes sont droites entre les points de repère. Il est recommandé d'utiliser un nombre de points de repère aussi réduit que possible. Pour chaque zone de travail, ainsi que pour les zones d'exclusion et le chemin de transport associés, le nombre total maximum de points de repère est de 800. Husqvarna recommande d'ajouter un maximum de 1000points de repère pour l'installation complète de la carte. Pour créer des courbes lisses, utilisez plusieurs points de repère. Husqvarna recommande de définir une distance minimale de 30cm/1pi. entre les points de repère. Vous pouvez régler la position des points de repère dans l'application après l'installation de la carte.

REMARQUE: Ne soulevez jamais et ne déplacez pas le produit entre les points de repère pendant l'installation des objets cartes. Utilisez appDrive pour une installation correcte. Remarque: La position du point de repère lors de l'installation d'une zone de travail ou d'une zone d'exclusion se trouve dans le coin avant gauche du produit. Les périphéries virtuelles spécifient la zone dans laquelle le produit fonctionne. Le produit ne tond pas l'herbe adjacente à la périphérie virtuelle en raison de la position du disque de coupe. Remarque: La position du point de repère lors de l'installation d'un chemin de transport ou d'un chemin jusqu'à un point d'entretien se trouve au milieu du produit, entre les roues motrices.

• Assurez-vous que vous êtes à proximité du produit et connecté au produit à l'aide de l'application avec Bluetooth

• Assurez-vous que l'état est bien EPOS confirmé dans appDrive. Remarque: une manette de jeu avec Bluetooth

peut être utilisée avec appDrive pour faire fonctionner le produit.

• Assurez-vous que la puissance du signal radio de la station de référence est suffisante. Le symbole de puissance du signal radio doit être entièrement indiqué.

• Sélectionnez l'objet à installer et utilisez les boutons de l'installation appDrive pour faire fonctionner le produit.

• Utilisez le bouton haut (A) pour déplacer le produit vers l'avant.

• Utilisez le bouton bas (B) pour déplacer le produit vers l'arrière.

• Utilisez le bouton flèche gauche(C) pour faire pivoter le produit vers la gauche.

• Utilisez le bouton flèche droite(D) pour faire pivoter le produit vers la droite.

- Installation 1691 - 007 - 22.12.2023• Utilisez le bouton central(E) comme manette pour déplacer et faire pivoter le produit dans n'importe quelle direction.

• Utilisez le bouton point de repère (F) pour ajouter un point de repère sur la carte.

Remarque: Marchez2-3m/6.5-9.8pi derrière le produit lorsque vous le faites fonctionner avec appDrive. Création d'une zone de travail Au moins 3points de repère sont nécessaires pour créer une zone de travail.

• Utilisez le produit en le faisant tourner dans le sens des aiguilles d'une montre autour de la limite de la zone de travail.

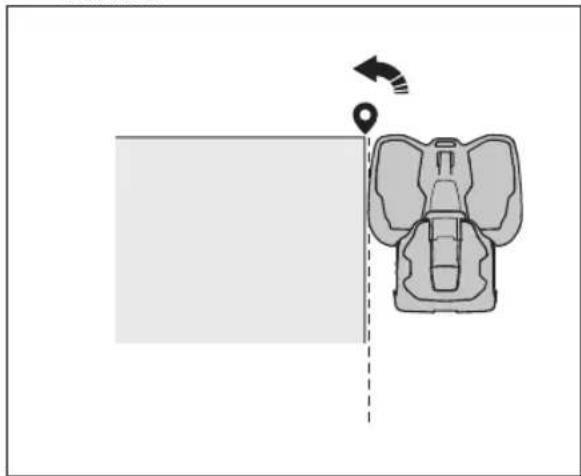

• Ajoutez des points de repère sur la carte. Ajoutez les points de repère à 3cm / 1po minimum des obstacles.

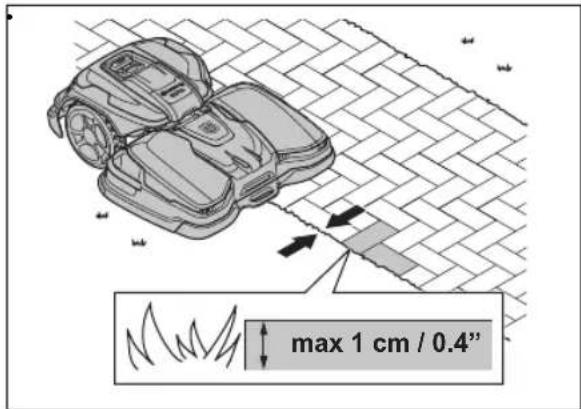

• Ajoutez un point de repère pour que le produit coupe l'herbe à la limite entre la pelouse et le chemin de pierres. Assurez-vous de chevaucher la limite entre la pelouse et le chemin de pierres lorsque vous ajoutez un point de repère. Le produit peut chevaucher la limite si la hauteur du chemin de pierres est de 1cm / 0.4po maximum par rapport à la pelouse.

• Ajoutez le point de repère au niveau du coin extérieur pour installer la périphérie virtuelle autour d'un coin.

• Ne définissez pas de points de repère qui forceraient une périphérie virtuelle à se croiser dans la même zone de travail.

• Enregistrez la zone de travail pour connecter automatiquement le premier et le dernier point de repère à une périphérie virtuelle.

1691 - 007 - 22.12.2023 Installation - 25Création d'une zone d'exclusion Au moins 3points de repère sont nécessaires pour créer une zone d'exclusion.

• Faites fonctionner le produit dans le sens contraire des aiguilles d'une montre autour de la limite de la zone d'exclusion.

• Ajoutez des points de repère sur la carte. Ajoutez les points de repère à 3cm / 1po minimum des obstacles.

• Ne définissez pas de points de repère qui forceraient une périphérie virtuelle à se croiser dans la même zone d'exclusion.

• Enregistrez la zone d'exclusion pour connecter automatiquement le premier et le dernier point de repère à une périphérie virtuelle. Création d'un chemin de transport

• Utilisez le produit et ajoutez des points de repère sur la carte pour installer un chemin de transport. Commencez dans une zone de travail à une distance minimale de1m/3.3pi de la périphérie virtuelle.

• Installez le chemin de transport perpendiculairement à la périphérie virtuelle de la zone de travail.

• N'installez pas de chemin de transport sur une zone d'exclusion.

• Ne définissez pas de points de repère qui forceraient un chemin de transport à se croiser.

• Ne créez pas d'angles aigus lorsque vous installez le chemin de transport. 135º 135º <90º

• Faites fonctionner le produit et ajoutez des points de repère pour relier le chemin de transport au point d'amarrage.

• Placez le dernier point de repère sur un chemin de transport (A) à un angle de +/-45degrés par rapport au point d'amarrage.

• Enregistrez le chemin de transport pour connecter automatiquement le dernier point de repère au point d'amarrage.

• Définissez la largeur du couloir (A) du chemin de transport. La largeur du couloir peut être définie sur 3-5m (9.8-16.4pi).

Création d'un point d'entretien

• Utilisez le produit et ajoutez des points de repère sur la carte. Commencez par ajouter des points de repère là où vous installerez le point d'entretien. Le premier point de repère indique le point d'entretien.

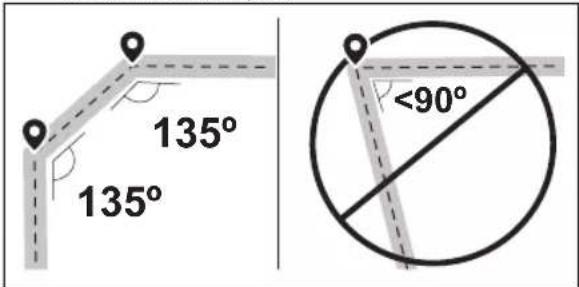

• Ne créez pas d'angles aigus lorsque vous installez le chemin de transport. 135º 135º <90º

• Faites fonctionner le produit et ajoutez des points de repère pour créer un chemin vers la station de charge.

- Installation 1691 - 007 - 22.12.2023• Placez le dernier point de repère sur un chemin de transport (A) à un angle de +/-45degrés par rapport au point d'amarrage.

• Enregistrez le point d'entretien pour connecter automatiquement le dernier point de repère au point d'amarrage.

• Définissez la largeur du couloir(A) pour le point d'entretien. La largeur du couloir peut être définie sur 3-5m (9.8-16.4pi).

Réinstallation de la station de charge sur la carte Si vous déplacez ou remplacez la station de charge, réinstallez-la sur la carte. Vous pouvez également la réinstaller si le robot tondeuse ne peut pas s'arrimer ou se connecter à la station de charge.

Objets de la carte > Station de charge dans l'application.

suivez les instructions. Remarque: D'autres appareils avec le Bluetooth

activé peuvent provoquer des interférences avec l'opération d'appairage. Désactivez le Bluetooth

des autres appareils s'il provoque des interférences avec l'opération d'appairage. Réinstallation de la station de référence sur la carte Si vous déplacez ou remplacez la station de référence, réinstallez-la sur la carte.

Objets de carte > Station de référence dans l'application.

Réinstaller la station de référence

suivez les instructions. Remarque: Si vous déplacez la station de référence, vous devez effectuer une réinitialisation des paramètres d'usine et réinstaller toutes les cartes. 1691 - 007 - 22.12.2023 Installation - 274 Réglages Le produit dispose de réglages d'usine, mais ceux-ci peuvent être adaptés à chaque zone de travail.

Dans le menu Programme , vous pouvez modifier les réglages relatifs à la programmation du produit. Vous pouvez définir des paramètres de programme distincts pour chaque zone de travail. Les zones secondaires ne peuvent pas être programmées. La fonction de programmation contrôle les heures pendant lesquelles le produit est autorisé à fonctionner. Lorsque le produit ne fonctionne pas, il est stationné dans la station de charge. La forme de la zone de travail, le nombre d'obstacles et de pentes diminuent la capacité de tonte. Tonte systématique Capacité de surface – Sports24 Tonte quotidienne Capacité de surface – Standard48 Tonte tous les deux jours Capacité de surface – Max72 Tonte tous les trois jours La capacité de surface maximale du produit varie en fonction du type d'application et de la qualité du gazon.

• Capacité de surface – Sports24: il s'agit de la capacité de surface maximale pour les terrains de sport et les fairways de golf qui doivent être tondus tous les jours (24heures). Valable pour un gazon dense, luxuriant et bien entretenu, tondu à faible hauteur de coupe.

• Capacité de surface – Standard48: il s'agit de la capacité maximale pour la plupart des gazons, tels que les espaces publics et les terrains de golf qui doivent être tondus systématiquement tous les deux jours (48heures). Avec le mode aléatoire, il est nécessaire de tondre tous les jours. Valable pour un gazon de qualité standard tondu à une hauteur de coupe moyenne.

• Capacité de surface – Max72: il s'agit de la capacité de surface maximale pour les espaces publics, qui peut être tondue systématiquement tous les trois jours (72heures). Avec le mode aléatoire, il est nécessaire de tondre tous les jours. Valable pour le gazon à croissance lente, tondu à hauteur de coupe élevée.

4.2 Pour utiliser la tonte systématique

• Réglez le programme de manière à ce que le produit fonctionne le plus longtemps possible. Remarque: lorsque le produit a tondu la zone de travail, il se dirige vers la station de charge. Le produit est stationné dans la station de charge jusqu'au prochain programme. Si la zone de travail n'est pas entièrement tondue, le produit continue à tondre la zone de travail selon le programme suivant.

• Pour tondre une zone de travail 2fois par jour, vous pouvez définir 2programmes différents. Réglez le programme de manière à ce que le produit dispose de suffisamment de temps pour tondre l'ensemble de la zone de travail.

• Avec 2programmes parallèles ou plus, le produit commence à tondre les endroits qu'il n'a pas tondus depuis le plus longtemps.

4.3 Hauteur de coupe

Remarque: La hauteur de coupe dépend du type de sol, d'herbe et de surface. Pour les surfaces convexes, la hauteur de coupe est inférieure à la hauteur de coupe moyenne. Pour les surfaces concaves, elle est supérieure à la hauteur de coupe moyenne. Il existe un risque d'arrachement sur les surfaces convexes. La hauteur de coupe est réglée individuellement pour chaque zone de travail.

Les réglages de la coupe systématique sont définis pour chaque zone de travail. Vous pouvez effectuer les réglages suivants:

• Définissez le mode de fonctionnement du produit.

• Pour certains modes de fonctionnement, vous pouvez définir la direction du mode.

• Pour certains modes de fonctionnement, vous pouvez définir le type de tonte des bordures . Avec

Tonte des bordures fixe , le produit fonctionne

- Réglages 1691 - 007 - 22.12.2023toujours sur les mêmes chemins pour maintenir des bordures nettes autour de la zone de travail. Avec la Tonte des bordures variable , le produit fonctionne sur différentes trajectoires pour réduire le risque de traces le long de la périphérie virtuelle.

• Définissez un schéma qui inclut un certain nombre de directions dans les zones de travail incluant de nombreux obstacles et zones d'exclusion.

Dans le menu Fonctionnement , vous pouvez modifier les paramètres de l' Évitement d'objet et du mode ECO

4.5.1 Évitement des objets

La fonction Évitement des objets permet au produit de réduire sa vitesse lorsqu'il se trouve à proximité d'un obstacle, pour éviter d'entrer en collision avec lui. Remarque: cela peut empêcher le produit de couper l'herbe autour de l'obstacle. Cette fonction peut empêcher le produit de couper les herbes hautes de manière satisfaisante. Remarque: La fonction d'évitement d'objet est activée uniquement lorsque le produit fonctionne dans des zones de travail, et non lorsqu'il se trouve sur un chemin de transport.

mode ECO désactive le signal dans la station de charge lorsque le produit est stationné ou en charge. Le témoin LED de la station de charge est vert lorsque le signal boucle est désactivé. Remarque: utilisez le mode ECO pour économiser l'énergie et éviter des interférences avec d'autres équipements, par exemple les appareils auditifs ou les portes de garage. Remarque: Pour démarrer le produit manuellement dans la zone de travail, vous devez d'abord activer le signal boucle.

4.5.2.1 Activation du signal boucle

1. Activez le produit.

2. Placez le produit sur la station de charge.

3. Appuyez sur le bouton STOP.

4. Attendez 2secondes, puis retirez le produit de la

5. Assurez-vous que le témoin LED de la station de

charge est vert fixe.

6. Placez le produit à l'endroit où vous souhaitez qu'il

Quatre réglages différents permettent de commander l'allumage des phares:

Soirée et nuit (19:00-07:00)

Toujours éteint Les phares peuvent être réglés pour clignoter ou rester allumés en continu. Les phares peuvent également être réglés pour clignoter en cas d'erreur. Remarque: Husqvarna recommande d'utiliser les phares la nuit.

4.6.2 Évitement des collisions avec l'abri

robot L'usure de la plaque de base de la station de charge diminue lorsque vous utilisez l'option Éviter les collisions avec l'abri . Utilisez l'option Éviter les collisions avec l'abri si la hauteur de coupe du produit est réglée sur 30mm ou moins. Si l'option Éviter les collisions avec l'abri est sélectionnée, il peut arriver que l'herbe ne soit pas tondue autour de la station de charge.

4.7 Généralités (Bluetooth

uniquement) Cette fonction est utilisée pour régler l'heure et la date, ou pour réinitialiser les réglages par défaut.

L'heure et la date peuvent être modifiées manuellement ou en utilisant la date et l'heure d'un appareil mobile.

4.7.2 Rétablir les réglages d'usine

Les réglages utilisateur peuvent être réinitialisés aux réglages d'usine. Tous les objets cartes et les programmes seront supprimés. 1691 - 007 - 22.12.2023 Réglages - 29Remarque: le code PIN, le signal boucle, les messages

la date et l'heure ne seront pas réinitialisés.

Les réglages de sécurité permettent de contrôler le code PIN, la zone GeoFence et d'autres fonctions de sécurité. Vous devez saisir le code PIN correct pour pouvoir accéder au menu Sécurité

Ce menu n'est disponible que lorsque votre appareil mobile est connecté au produit avec Bluetooth

Vous pouvez changer le codePIN. Notez le nouveau codePIN dans Memo. Reportez-vous à Introduction à la page 8

Dans le menu Protection antivol , il est possible de régler la durée de l'alarme et les événements qui doivent déclencher l'alarme. Par défaut, ces réglages comprennent la demande d'un code PIN et une durée d'alarme de 1min.

4.8.2.1 Durée de l'alarme

Vous pouvez régler la durée du signal d'alarme. Un réglage entre1 et 10minutes est possible.

4.8.2.2 Bouton STOP enfoncé

Si l'alarme «Bouton STOP enfoncé» est activée, l'alarme se déclenche si quelqu'un appuie sur le bouton STOP sans saisir le code PIN dans les 30secondes qui suivent.

Si l'alarme Déplacé est activée, le produit détecte des mouvements inattendus, et l'alarme se déclenche.

GeoFence est une protection GPS contre le vol constituant une barrière virtuelle pour le produit. Si le produit se trouve à une distance supérieure à la distance définie de la position centrale, il est désactivé et une alarme se déclenche. La position centrale correspond à la position actuelle du produit lorsque la fonction GeoFence est activée. Le code PIN est nécessaire pour arrêter l'alarme et redémarrer le produit. La fonction GeoFence n'est activée que lorsque le produit est allumé.

Connect , vous pouvez activer ou désactiver le module Automower

Connect. Vous pouvez également consulter la puissance du signal, l'état de la connectivité, lancer un nouvel appairage ou supprimer le produit des comptes appairés.

Les précédents messages d'information et d'erreur peuvent être trouvés dans ce menu. Pour certains messages, des astuces et conseils vous aident à résoudre l'erreur. Si le produit est perturbé de quelque manière que ce soit, par exemple, s'il est coincé ou que la charge de la batterie est faible, un message relatif à la perturbation et à l'heure à laquelle elle s'est produite est enregistré. Si le même message revient plusieurs fois, cela peut indiquer que des réglages de l'installation ou du produit sont nécessaires. Reportez-vous à la section Installation à la page 15

4.11 Profils de tonte

Vous pouvez enregistrer différents ensembles de réglages dans les Profils de tonte . Utilisez cette fonction lorsque vous utilisez un produit pour plusieurs lieux ou pour avoir des réglages différents pour un même lieu. Dans les Profils de tonte , les réglages du produit, les objets cartes et leurs réglages sont enregistrés.

4.12 Téléchargement de firmware par

liaison radio (Firmware over the air FOTA) Le produit dispose d'une fonction qui télécharge automatiquement le nouveau firmware. Lorsqu'un nouveau firmware est disponible, une notification s'affiche dans l'application, où vous pouvez choisir d'installer le nouveau firmware. Cette fonction est activée dans les réglages d'usine Husqvarna vous recommande de mettre à jour le firmware lorsqu'un nouveau firmware est disponible.

5.1 Pour activer le produit

AVERTISSEMENT: Assurez-vous

de lire et de comprendre le chapitre dédiéà la sécurité avant d'utiliser l'appareil.• Appuyez sur le bouton ON/OFF pendant3secondes pour activer le produit. Assurez-vousque le témoinLED s'allume.

5.2 Pour démarrer le produit

1. Appuyez sur le bouton ON/OFF pendant3secondes pour activer le produit.2. Ouvrez l'application Husqvarna Fleet Services

3. Saisissez le code PIN.4. Appuyez sur le bouton START sur le produit.

5.3 Pour sélectionner le mode de

5.3.1 Fonctionnement programmé

Le produit fonctionne dans la zone de travailprogrammée où il tond l'herbe et se chargeautomatiquement.5.3.1.1 Pour sélectionner une opération programméedans l'application1. Ouvrez l'application sur votre appareil mobile.2. Sélectionnez Start Reprendre le programme

5.3.1.2 Pour sélectionner une opération programméedans le panneau de commande1. Appuyez sur le bouton STOP.2. Appuyez sur le bouton Démarrer.3. Appuyez sur le bouton START.

Utilisez appDrive pour faire fonctionner le produitmanuellement.

5.4.1 Pour utiliser appDrive

1. Ouvrez l'application sur votre appareil mobile.2. Sélectionnez

5.4.2 Pour utiliser le produit avec appDrive

Utilisez les boutons pour faire fonctionner le produit:• Utilisez le bouton haut (A) pour déplacer le produitvers l'avant.• Utilisez le bouton bas (B) pour déplacer le produitvers l'arrière.• Utilisez le bouton flèche gauche (C) pour fairepivoter le produit vers la gauche.• Utilisez le bouton flèche droite (C) pour fairepivoter le produit vers la droite.• Utilisez le bouton central (E) comme manette pourdéplacer et faire pivoter le produit dans n'importequelle direction.

Remarque: Marchez2-3m/6.5-9.8pi derrière le produit lorsque vous le faites fonctionner avec appDrive.

5.5 Sélection de la zone de travail

Cette fonction permet au produit de fonctionnertemporairement dans une zone de travail sélectionnée.Lorsque la zone de travail sélectionnée est tondue,le produit continue à fonctionner selon le programmedéfini.Pour que le produit fonctionne dans une zonesecondaire, vous devez le déplacer manuellement pourle mettre dans la zone secondaire et l'en sortir. Leproduit fonctionne jusqu'à ce que la zone de travail soittondue ou que la batterie soit vide.1691 - 007 - 22.12.2023Utilisation - 315.5.1 Pour sélectionner une zone de travail dans l'application

1. Ouvrez l'application sur votre appareil mobile.

3. Sélectionnez la zone de travail.

5.6 Mode de fonctionnement Park

(Stationnement) Le mode de fonctionnement Park (Stationnement) signifie que le produit retourne à la station de charge. Le produit reste à la station de charge pendant une période donnée ou jusqu'à ce que vous sélectionniez un nouveau mode de fonctionnement.

5.6.1 Pour sélectionner le mode de

fonctionnement Park (Stationnement) dans l'application

1. Ouvrez l'application sur votre appareil mobile.

Park (Stationnement).

3. Sélectionnez la durée pendant laquelle le produit

doit rester à la station de charge.

5.6.2 Pour sélectionner le mode de

fonctionnement Park (Stationnement) sur le panneau de commande

1. Appuyez sur le bouton STOP.

2. Appuyez sur le bouton Park (Stationnement).

3. Appuyez sur le bouton START.

Le produit reste à la station de charge pendant 3heures, puis retourne automatiquement au fonctionnement programmé.

5.7 Mode de fonctionnement Park

(Stationnement) au Point d'entretien Vous pouvez stationner le produit au point d'entretien pour effectuer l'entretien du produit.

5.7.1 Pour stationner le produit au point

d'entretien avec l'application

1. Ouvrez l'application sur votre appareil mobile.

Park (Stationnement) > Point d'entretien

Le produit est stationné au point d'entretien jusqu'à ce que vous sélectionniez un nouveau mode de fonctionnement.

5.7.2 Pour stationner le produit au

point d'entretien à l'aide du panneau de commande

1. Appuyez sur le bouton STOP.

2. Appuyez sur le bouton Point d'entretien.

3. Appuyez sur le bouton

START. Le produit est stationné au point d'entretien jusqu'à ce que vous sélectionniez un nouveau mode de fonctionnement.

5.8 Pour arrêter le produit

1. Appuyez sur le bouton STOP sur le dessus du

produit. Le produit s'arrête et le moteur de coupe s'arrête. Remarque: lorsque vous appuyez de nouveau sur le bouton Démarrer et sur le bouton START, le produit continue à fonctionner dans le mode de fonctionnement Reprendre le programme

5.9 Pour désactiver le produit

1. Appuyez sur le bouton STOP sur le dessus du

2. Connectez le produit à courte portée Bluetooth

dans l'application. Remarque: le produit ne peut pas être désactivé s'il n'est pas connecté à l'application avec Bluetooth

3. Appuyez sur le bouton ON/OFF pendant

3secondes pour désactiver le produit. Vérifiez que le témoin LED s'éteint.

5.10 Pour charger la batterie

Assurez-vous de lire et de comprendre les instructions relatives à la batterie avant d'utiliser le produit. Reportez-vous à Consignes de sécurité relatives à l'utilisation de la batterie à la page 6

Lorsque le produit est neuf ou après un remisage prolongé, la batterie peut être vide. Chargez la batterie avant de démarrer le produit.

- Utilisation 1691 - 007 - 22.12.20231. Appuyez sur le bouton ON/OFF pendant 3secondes pour activer le produit.

2. Placez le produit dans la station de charge jusqu'à

ce que les plaques de charge touchent les plaques de contact. Reportez-vous aux plaques de charge et aux plaques de contact dans Présentation de la station de charge, CEORA

3. Assurez-vous que la charge est en cours dans

ou que le témoin LED clignote en bleu. Remarque: si la charge ne démarre pas automatiquement, débranchez et branchez les câbles principaux à la station de charge pour la redémarrer. La charge démarre automatiquement lorsque vous la redémarrez.

5.11 Pour relâcher les freins des roues

et déplacer le produit Vous pouvez relâcher les freins des roues et pousser le produit vers l'avant pour le déplacer manuellement, au lieu de le soulever.

1. Appuyez sur le bouton STOP et maintenez-le

enfoncé. Les freins des roues sont relâchés au bout de 3secondes. Remarque: les freins des roues s'actionnent à nouveau lorsque vous relâchez le bouton STOP.

2. Maintenez le bouton STOP enfoncé et poussez le

produit vers l'avant pour le déplacer. 1691 - 007 - 22.12.2023 Utilisation - 336 Entretien

produit sur OFF avant de procéder à l'entretien.

AVERTISSEMENT: utilisez des

gants de protection. Pour un meilleur fonctionnement et une plus grande longévité, inspectez et nettoyez régulièrement le produit et remplacez les pièces usées. Respectez les instructions de la section Calendrier d'entretien à la page 34

Lorsque le produit est neuf, examinez les disques de coupe et les lames chaque semaine. S'ils présentent de faibles signes d'usure, vous pouvez augmenter l'intervalle de la prochaine inspection des disques et des lames. En cas d'usure importante, réduisez l'intervalle. Il est important que le disque de coupe tourne facilement et que les bords des lames ne soient pas endommagés. La durée de vie habituelle des lames est de 1 à 4semaines. Les conditions suivantes peuvent augmenter ou diminuer la durée de vie des lames:

• Temps de fonctionnement et taille de la zone de travail.

• Longueur et épaisseur de l'herbe.

• Sol, sable et utilisation d'engrais.

• Objets tels que des pommes de pin, des outils, des pierres et des racines dans la zone de travail. Remarque: le résultat de la coupe peut ne pas être satisfaisant si les lames sont émoussées. Reportez- vous à la section Remplacement des lames et des disques de coupe à la page 38 pour savoir comment remplacer les lames.

6.2 Calendrier d'entretien

Le calendrier d'entretien indique comment effectuer l'entretien et la révision du produit. Suivez le calendrier d'entretien pour un meilleur fonctionnement et pour augmenter la durée de vie du produit. X = L'entretien peut être effectué par l'opérateur. O = Les instructions ne sont pas mentionnées dans ce manuel d'utilisation. Contactez votre atelier d'entretien agréé. Pour se préparer Toutes les se- maines Tous les ans Tous les trois ans Nettoyez le produit. Reportez-vous à Nettoyez le produit à la page 37 . X Examinez le produit pour vérifier l'absence de dommages ou d'usure. X Effectuez une mise à jour du firmware de l'unité d'entraînement et du carter de coupe. Reportez-vous à Téléchargement de firmware par liaison radio (Firmware over the air FOTA) à la page 30

Effectuez une mise à jour du firmware de la station de charge. O Vérifiez les messages de service pour connaître les mises à niveau recomman- dées.

les se- maines Tous les ans Tous les trois ans Unité d'entraînement Retirez les cache-roues et nettoyez les roues. Reportez-vous à Pour nettoyer l'unité d'entraînement à la page 37

Vérifiez que le capuchon de la prise USB est correctement fixé. X Chargez complètement la batterie avant de remiser le produit. Reportez-vous à Pour charger la batterie à la page 32

Réglez la position des brosses pour roues si nécessaire ou remplacez-les si elles sont usées. Reportez-vous à Réglage des brosses pour roues à la page 39

Examinez les passe-câbles en caoutchouc du châssis pour vous assurer qu'ils sont complètement étanches.

Examinez et nettoyez les colonnes de collision. O Procédez à la vérification du couple de serrage des vis sur le châssis. Examinez les inserts filetés.

Ouvrez le couvercle du moteur et vérifiez l'absence de fuite. O Examinez et nettoyez le filtre à air. O Remplacez le filtre à air. O Ouvrez le châssis et remplacez la bande d'étanchéité. O Ouvrez le couvercle du moteur et remplacez le joint. O Carter de coupe Examinez les lames et remplacez les lames et les vis de lame si nécessaire. Reportez-vous à Remplacement des lames et des disques de coupe à la page

Examinez et polissez les plaques de charge. X Examinez les soufflets des disques de coupe et des roues avant. X Examinez les capteurs ultrasoniques et serrez les vis. O Examinez les passe-câbles en caoutchouc dans les boîtiers électroniques. O Examinez et nettoyez les colonnes de collision. O Retirez la plaque de protection et nettoyez le côté intérieur. O Examinez la plaque de protection et le palier de la plaque de protection. O Lubrifiez les moteurs de réglage de la hauteur de coupe O Examinez les roues pour détecter tout signe d'usure. O Examinez les roulements des roues avant et des supports de roue. O Lubrifiez l'interface entre l'unité d'entraînement et le carter de coupe et examinez- les pour détecter tout signe d'usure.

Calibrer la hauteur de coupe. O Examinez et nettoyez le filtre à air. O 1691 - 007 - 22.12.2023 Entretien - 35Entretien Toutes les se- maines Tous les ans Tous les trois ans Remplacez le filtre à air. O Examinez le câble de charge et le connecteur. O Station de charge Examinez et polissez les plaques de contact de la station de charge. X Examinez les câbles principaux, l'unité d'alimentation électrique, le câble de char- ge et les connecteurs.

Ouvrez la station de charge et remplacez le joint. O Dernière étape Toutes les se- maines Tous les ans Tous les trois ans Utilisez un outil d'entretien logiciel pour tester le fonctionnement du produit. O

6.3 Placement du carter de coupe en

position d'entretien

1. Désactivez le produit. Reportez-vous à la section

Pour désactiver le produit à la page 32

2. Ouvrez le capot de l'unité d'entraînement.

3. Inclinez le levier.

4. Abaissez le levier et soulevez l'avant du carter de

coupe par la poignée. Assurez-vous que le carter de coupe est en position verticale.

6.4 Pour mettre le carter de coupe en

1. Utilisez la poignée avant du carter de coupe pour

replier le carter de coupe.

36 - Entretien 1691 - 007 - 22.12.20232. Soulevez la partie arrière du carter de coupe et

6.5 Nettoyez le produit

Husqvarna recommande d'utiliser un kit de nettoyage et d'entretien spécial, disponible comme accessoire. Pour plus d'informations, contactez votre représentant Husqvarna. REMARQUE: N'utilisez pas de nettoyeur à haute pression pour nettoyer le produit et la station de charge. N'utilisez pas de solvants pour le nettoyage.

6.5.1 Pour nettoyer l'unité d'entraînement

Le produit ne fonctionne pas de manière satisfaisante dans les pentes si les roues sont bloquées par de l'herbe.

1. Desserrez les clips à l'aide du tournevis plat de

l'outil combiné et retirez le pare-chocs arrière.

2. Retirez le cache-roue à l'aide du tournevis plat de

3. Nettoyez le carénage du produit, les roues et le

châssis avec une brosse, de l'air comprimé ou de l'eau courante.

4. Examinez et nettoyez la brosse de roue. Si

nécessaire, retirez la vis et déposez la brosse de roue pour nettoyer complètement l'arbre. T20

6.5.2 Pour nettoyer le châssis et les

disques de coupe Inspectez les disques de coupe et les lames une fois par semaine.

1. Placez le produit en position d'entretien. Reportez-

vous à la section Placement du carter de coupe en position d'entretien à la page 36

2. Nettoyez les disques de coupe, la plaque de

protection et les roues avec une brosse, de l'air comprimé et de l'eau courante.

3. Assurez-vous que les disques ne sont pas

endommagés et que les lames et les disques de coupe peuvent tourner librement.

débranchez les câbles principaux de la prise de courant avant toute opération d'entretien ou de nettoyage de la station de charge. Remarque: le produit ne peut pas pénétrer dans la station de charge s'il y a des objets dans la station de charge.

• Nettoyez régulièrement la station de charge pour éliminer l'herbe, les brindilles et autres objets. 1691 - 007 - 22.12.2023 Entretien - 376.6 Remplacement des lames et des disques de coupe

AVERTISSEMENT: Husqvarna ne

garantit la sécurité que pour l'utilisation des lames d'origine Husqvarna spécifiées. Reportez-vous à la section Caractéristiques techniques à la page 55

AVERTISSEMENT: lors du

remplacement de la lame, vous devez remplacer les vis. Les vis usagées peuvent s'user rapidement et faire que la lame se détache, ce qui peut provoquer des blessures graves. Remplacez les lames usées ou endommagées pour un fonctionnement en toute sécurité. Remplacez régulièrement les lames pour obtenir un résultat de coupe satisfaisant et une faible consommation d'énergie. Les 5lames et vis doivent être remplacées en même temps pour que le système de coupe reste équilibré. Lorsque les lames sont parvenues à la moitié de leur durée de vie, les disques de coupe gauche et droit doivent être interchangés pour que les lames s'usent uniformément. Les lames peuvent être remplacées lorsque les disques de coupe sont installés sur le produit. Vous pouvez également retirer les disques de coupe, puis remplacer les lames.

6.6.1 Pour remplacer les disques de coupe

1. Appuyez sur le bouton STOP.

2. Éteignez le produit.

3. Mettez le carter de coupe en position d'entretien.

Reportez-vous à Placement du carter de coupe en position d'entretien à la page 36

4. Retirez le raccord sur le disque de coupe à l'aide

5. Desserrez la vis avec l'outil combiné.

6. Déposez le disque de coupe.

7. Nettoyez l'arbre et le moyeu s'ils sont sales.

8. Installez le disque de coupe en procédant dans

6.6.2 Pour remplacer les lames du disque

1. S'il n'y a pas de trous dans la plaque de protection,

retirez-la: a) Soulevez la plaque de protection et retirez la vis à l'aide de l'outilCombi pour retirer la plaque de protection.

4. Installez les 5nouvelles lames et vis.

5. Assurez-vous que les lames tournent librement.

6. Si la plaque de protection a été retirée, installez la

plaque de protection et la vis. Couple de serrage: 8Nm.

6.7 Réglage des brosses pour roues

Les brosses pour roues doivent être réglées si elles sont usées.

6.7.1 Pour régler les brosses pour roues

1. Appuyez sur le bouton STOP.

2. Éteignez le produit.

3. Desserrez les clips à l'aide du tournevis plat de

l'outil combiné et retirez le pare-chocs arrière.

4. Desserrez la vis avec un tournevisT27 pour régler

les brosses pour roues. Assurez-vous que les brosses touchent le bas des filetages de roue. 0mm

REMARQUE: Chargez complètement la batterie avant de remiser le produit. Si la batterie n'est pas entièrement chargée, cela peut l'endommager. Si les durées de fonctionnement du produit se raccourcissent entre les charges, cela signifie que la batterie arrive au terme de son cycle de vie. Remplacez la batterie pour prolonger la durée de fonctionnement. Remarque: la durée de vie de la batterie dépend de la durée de la saison et du nombre d'heures de fonctionnement du produit par jour. Une longue saison ou de nombreuses heures d'utilisation par jour impliqueront de remplacer la batterie plus souvent. 1691 - 007 - 22.12.2023 Entretien - 397 Dépannage

7.1 Introduction - dépannage

Vous trouverez tous les messages de dépannage dans le menu Messages dans Husqvarna Fleet Services

. Vous trouverez davantage d'informations sur le site www.husqvarna.com.

7.2 Messages d'erreur

Les messages d'erreur du tableau ci-dessous s'affichent dans l'application Husqvarna Fleet Services

. Si le même message s'affiche fréquemment, adressez-vous à votre atelier d'entretien agréé. Message Cause Action Système de coupe bloqué Le moteur de coupe est bloqué par de l'herbe ou d'autres objets. Examinez le moteur de coupe et retirez l'herbe ou tout autre objet. Le disque de coupe repose dans de l'eau. Déplacez le produit et empêchez l'accu- mulation d'eau dans la zone de travail. L'herbe est trop haute. Ajustez la hauteur de coupe en fonction de celle de l'herbe. Réglez les paramètres de programma- tion pour augmenter le temps de fonc- tionnement. Coincé Le produit se trouve derrière un certain nombre d'obstacles dans une zone res- treinte. Vérifiez la zone et retirez les obstacles susceptibles de gêner le déplacement du produit à partir de cet endroit.

40 - Dépannage 1691 - 007 - 22.12.2023Message Cause Action

Aucun signal boucle Les câbles principaux ne sont pas bran- chés. Si le témoin LED de la station de char- ge est éteint, cela indique l'absence d'ali- mentation. Vérifiez le raccordement à la prise de courant et au disjoncteur diffé- rentiel. Assurez-vous que les câbles prin- cipaux sont branchés à la station de charge. Les câbles principaux sont endomma- gés. Remplacez les câbles principaux.

mode ECO est activé et le témoin LED de la station de charge clignote en vert. Le produit a été démarré manuel- lement dans la zone de travail mais le bouton STOP n'a pas été enfoncé avant de replacer le produit dans la station de charge. Le signal de la station de charge est désactivé et le produit ne peut pas entrer dans la station de charge. Repor- tez-vous à Mode ECO à la page 29

Placez le produit sur la station de char- ge. Faites démarrer le produit. Reportez- vous à Pour démarrer le produit à la pa- ge 31

Le produit ne trouve pas le signal boucle de la station de charge. Placez le produit dans la station de char- ge et générez un nouveau signal boucle. Reportez-vous à Réinstallation de la sta- tion de charge sur la carte à la page 27

La station de charge n'est pas installée correctement. Installez la station de charge correcte- ment. Reportez-vous à Installation de la station de charge à la page 21

Des objets métalliques comme des clôtu- res, des armatures en acier ou des câ- bles à proximité de la station de charge créent des interférences. Modifiez la position de la station de char- ge. En dehors de la zone de tra- vail La zone de travail est trop inclinée près de la périphérie virtuelle. Assurez-vous que la périphérie virtuel- le est installée correctement. Reportez- vous à Pour installer des objets cartes à proximité de bâtiments et d'arbres à la page 17

Le chemin de transport ou le chemin jus- qu'au point d'entretien est trop incliné. Assurez-vous que le chemin de transport est installé correctement. Reportez-vous

Pour installer des objets cartes à proxi- mité de bâtiments et d'arbres à la page

Le produit ne parvient pas à trouver le signal de la station de charge approprié en raison d'interférences avec un signal boucle provenant de l'installation d'un au- tre produit à proximité. Placez le produit dans la station de char- ge et générez un nouveau signal boucle. Reportez-vous à Réinstallation de la sta- tion de charge sur la carte à la page 27

Des objets métalliques comme des clôtu- res, des armatures en acier ou des câ- bles à proximité de la station de charge créent des interférences. Modifiez la position de la station de char- ge. 1691 - 007 - 22.12.2023 Dépannage - 41Message Cause Action Batterie vide Le produit ne trouve pas la station de charge. Le produit n'a pas de position précise et ne trouve pas la station de charge. Un obstacle empêche le produit de re- tourner à la station de charge. La batterie est à la fin de son cycle de vie. Remplacez la batterie. Reportez-vous à Batterie à la page 39

Le produit ne peut pas entrer dans la sta- tion de charge, car l'antenne de la plaque de base de la station de charge est en- dommagée. Si le témoin LED de la station de charge clignote en rouge, cela signifie que l'an- tenne de la station de charge est endom- magée. Contactez votre point de service après-vente agréé. Glissement Le produit a heurté un obstacle et s'est arrêté, ou les roues ne peuvent pas se déplacer sur l'herbe mouillée. Déplacez le produit et corrigez la cause du problème. Si l'herbe est humide, at- tendez que la pelouse soit sèche avant d'utiliser le produit. La zone de travail inclut une pente raide. La pente maximale est de 45%. Isolez les fortes pentes. Reportez-vous à Instal- lation des objets de la carte dans une pente à la page 19

Station de charge bloquée La connexion entre les plaques de char- ge du produit et les plaques de contact de la station de charge n'est pas bonne. Le produit a fait plusieurs tentatives de charge. Placez le produit sur la station de charge, puis vérifiez que le contact entre les pla- ques de charge et les plaques de contact est correct. Nettoyez les plaques de contact sur la station de charge et les plaques de char- ge sur le produit. Un objet empêche le produit de se placer sur la station de charge. Retirez l'objet. La station de charge est inclinée ou tor- due. Placez la plaque de base sur un sol plat. Si vous installez la station de charge sur une surface souple, utilisez l'accessoire de plaque de support. Coincé dans la station de charge Le produit ne peut pas sortir de la station de charge car il est bloqué. La surface de la plaque de base est sale ou humide, ce qui empêche le produit de sortir de la station de charge. Examinez pourquoi le produit ne peut pas sortir de la station de charge. Retirez les objets et nettoyez la plaque de base de la station de charge. Problème de communication avec la station de charge Créez un nouveau signal de station de charge plusieurs fois. Si le problème per- siste, contactez votre centre de service agréé. Le signal de la station de charge n'a pas été modifié. Procédez à l'appariement entre le produit et la station de charge. Si le problème persiste, contactez votre centre de servi- ce agréé. Le produit n'est pas connecté à la station de charge. Panne de courant. Examinez et éliminez la cause de la pan- ne de courant.

42 - Dépannage 1691 - 007 - 22.12.2023Message Cause Action

Retourné Le produit s'incline ou se retourne. Posez le produit dans la position correc- te. Tondeuse inclinée L'inclinaison du produit est supérieure à l'angle maximal. Déplacez le produit sur une surface pla- ne. Soulevé Le capteur de soulèvement s'est activé car le produit a été soulevé. Vérifiez que le carénage du produit peut se déplacer librement autour de son châssis. Retirez ou créez une zone d'ex- clusion autour d'objets susceptibles de soulever le carénage du produit. Si le problème persiste, contactez votre centre de service agréé. Collision Le carénage du produit ne parvient pas à se déplacer librement autour du châssis. Retirez la saleté ou les objets situés en- tre le châssis et le corps du produit. Véri- fiez que le carénage du produit peut se déplacer librement autour de son châs- sis. Le produit ne parvient pas à se déplacer vers l'avant ou vers l'arrière. Retirez l'objet qui empêche le produit de fonctionner. Moteur de roue bloqué, droit/ gauche La roue est bloquée par de l'herbe ou d'autres objets. Examinez la roue et retirez l'herbe ou les objets gênants. Alarme! Tondeuse arrêtée L'alarme s'est déclenchée car le produit a été arrêté. Ajustez les réglages de sécurité dans le menu Sécurité . Reportez-vous à Sécurité à la page 30

Alarme! Robot en dehors de la zone de protection virtuelle L'alarme s'est déclenchée car le produit a été déplacé en dehors de la zone Geo- Fence. Alarme! La tondeuse a été déplacée L'alarme s'est déclenchée car le produit a été déplacé. 1691 - 007 - 22.12.2023 Dépannage - 43Message Cause Action Problème électronique Problème temporaire lié aux composants électroniques ou au firmware du produit. redémarrez le produit. Si le problè- me persiste, contactez votre revendeur agréé. Problème de capteur boucle Problème de système de charge Problème de capteur d'incli- naison Problème temporaire Combinaison de sous-dispo- sitifs non valide Problème de capteur de colli- sion Problème de capteur de sou- lèvement Configuration système non valide Fonction de sécurité défec- tueuse Problème de capteur d'arri- mage Problème de moteur de cou-

Problème de capteur de ra- battement du carter de coupe Problème de tension interne Problème de communication interne Problème de batterie Problème temporaire lié à la batterie ou au firmware du produit. redémarrez le produit. Si le problè- me persiste, contactez votre revendeur agréé. Type de batterie incorrect. Utilisez les batteries d'origine recomman- dées par le fabricant. La batterie est endommagée ou ne fonc- tionne pas correctement. Remplacez la batterie. Contactez votre centre de service agréé. Température de la batterie hors limites Le produit ne parvient pas à démarrer car la température de la batterie est trop élevée ou trop basse. Le produit démarrera lorsque la tempéra- ture de la batterie aura baissé. Assurez- vous que la station de charge se situe dans une zone protégée des rayons du soleil.

44 - Dépannage 1691 - 007 - 22.12.2023Message Cause Action

Courant de charge trop élevé Unité d'alimentation électrique incorrecte ou endommagée. Vérifiez que l'unité d'alimentation électri- que et la station de charge ne sont pas endommagées. Assurez-vous que vous utilisez l'unité d'alimentation électrique et la station de charge appropriées. re- démarrez le produit. Si le problème per- siste, contactez votre centre de service agréé. Problème de carte Aucune zone de travail n'est définie. Créez une zone de travail dans l'applica- tion Husqvarna Fleet Services

. Repor- tez-vous à Création d'une zone de travail à la page 25

Le fichier d'objet carte est incorrect. Vérifiez la carte dans l'application. Ré- glez la carte et enregistrez-la. Supprimez la carte et effectuez une nou- velle installation. Zone de travail modifiée La station de charge ou la station de ré- férence a été déplacée. Replacez la station de charge ou la sta- tion de référence à son emplacement d'origine. Procédez à une nouvelle installation de la carte. Problème d'entraînement de roue, droit/gauche La roue est bloquée par de l'herbe ou d'autres objets. Examinez la roue motrice et retirez l'her- be ou tout autre objet. Station de charge non ali- mentée L'unité d'alimentation électrique est incor- recte ou endommagée. Examinez l'unité d'alimentation électri- que. Remplacez-la si nécessaire. Panne de courant. Examinez et éliminez la cause de la pan- ne de courant. Le produit ne peut pas se charger car les plaques de contact et les plaques de charge ne sont pas connectées. Assurez-vous que les plaques de charge et les plaques de contact sont connec- tées. Nettoyez les plaques de contact et de charge. Recherche de satellites Signal satellite faible vers la station de référence. Le signal satellite est temporairement fai- ble. Le produit commence à fonctionner lorsque les signaux satellites sont bons. Examinez l'installation de la station de référence. Reportez-vous au manuel d'utilisation de la station de référence. Signal satellite faible vers le produit. Le signal satellite est temporairement fai- ble. Le produit commence à fonctionner lorsque les signaux satellites sont bons. Vérifiez si un objet situé entre le produit et le ciel pourrait provoquer des interfé- rences avec le signal satellite. Retirez l'objet ou effectuez une nouvelle installa- tion afin d'exclure ces parties de la zo- ne de travail. Reportez-vous à Création d'une zone de travail à la page 25 1691 - 007 - 22.12.2023 Dépannage - 45Message Cause Action Aucune position précise des satellites Signal satellite faible vers la station de référence. Examinez l'installation de la station de référence. Reportez-vous au manuel d'utilisation de la station de référence. Signal satellite faible vers le produit. Vérifiez si un objet situé entre le produit et le ciel pourrait provoquer des interfé- rences avec le signal satellite. Retirez l'objet ou effectuez une nouvelle installa- tion afin d'exclure ces parties de la zo- ne de travail. Reportez-vous à Création d'une zone de travail à la page 25 Problème de communication avec la station de référence Il n'y a pas de signal radio entre le pro- duit et la station de référence. Procédez à l'appariement entre le produit et la station de référence. La station de référence n'est pas instal- lée correctement. Examinez l'installation de la station de référence. Reportez-vous au manuel d'utilisation de la station de référence. Le produit ne reçoit pas le signal radio de la station de référence dans toutes ses zones de travail. Vérifiez que le produit émet un signal ra- dio depuis la station de référence dans l'ensemble de la zone de travail. Si ce n'est pas le cas, réinstallez la station de référence ou la carte. Reportez-vous à Installation des objets cartes à la page

Installez une deuxième station de réfé- rence pour faire office de répétiteur. As- surez-vous que le produit peut recevoir le signal radio. Pour plus d'informations, contactez votre représentant Husqvarna. Panne de courant. Recherchez et corrigez la cause de la panne de courant au niveau de la station de référence. Installez une deuxième station de réfé- rence pour faire office de répétiteur. Pour plus d'informations, contactez votre re- présentant Husqvarna. Une erreur s'est produite au niveau de la station de référence et le témoin LED clignote en rouge. Débranchez l'alimentation de la station de référence et rebranchez-la pour redé- marrer la station de référence. Si le pro- blème persiste, contactez votre reven- deur agréé. Réglage de la hauteur de coupe imprévu Le réglage de la hauteur de coupe ne peut pas être modifié. Vérifiez le réglage de la hauteur de cou- pe et retirez l'herbe ou tout autre objet. Si le problème persiste, contactez votre revendeur agréé. Plage de hauteur de coupe limitée Problème de hauteur de cou-

Hauteur de coupe bloquée

46 - Dépannage 1691 - 007 - 22.12.2023Message Cause Action

Carter de coupe mal position-

Le carter de coupe n'est pas fixé correc- tement. Assurez-vous que le carter de coupe est correctement fixé et que le levier est bien positionné. Si le problème persiste, con- tactez votre centre de service agréé. Le carter de coupe n'est pas en position d'entretien. Assurez-vous que le carter de coupe est en position de coupe. Si le problème per- siste, contactez votre centre de service agréé. Destination inaccessible Il n'y a pas de chemin de transport entre la station de charge et la zone de travail ou le point d'entretien. Créez un chemin de transport entre la station de charge et la zone de travail ou le point d'entretien. Le chemin de transport est bloqué et le produit ne parvient pas à accéder à la zone de travail, à la station de charge ou au point d'entretien. Assurez-vous que le chemin de transport n'est pas bloqué ou supprimez le chemin de transport pour en créer un nouveau. Trop de points de repère Il y a trop de points de repère dans la zone de travail actuelle. Redéfinissez la zone de travail, la zone d'exclusion et le chemin de transport en utilisant moins de points de repère. Di- visez la zone de travail actuelle en plu- sieurs zones de travail. Courant de la batterie trop élevé Le produit s'est arrêté car il a fonctionné sur de l'herbe trop haute ou trop épaisse ou dans une pente trop raide. Stationnez le produit sur une surface pla- ne avec de l'herbe courte et faites-le dé- marrer. Si le problème persiste, contac- tez votre centre de service agréé. Courant interne trop élevé Perte de puissance interne élevée Perte de puissance de char- ge élevée Le contact entre les plaques de charge du carter de coupe et les plaques de contact de la station de charge n'est pas bon. Polissez les plaques de charge du carter de coupe et les plaques de contact de la station de charge. Problème temporaire lié aux composants électroniques ou au firmware du produit. Faites démarrer le produit. Si le problè- me persiste, contactez votre centre de service agréé. Température interne élevée Le produit a été utilisé à une température trop élevée, sur de l'herbe trop haute ou trop épaisse ou sur une pente trop raide. Placez le produit dans une zone à l'abri des rayons du soleil et attendez. Station- nez le produit sur une surface plane avec de l'herbe courte et faites-le démarrer. Si le problème persiste, contactez votre centre de service agréé. Température élevée dans le moteur de coupe, droite/cen- tre/gauche Plusieurs stations de référen-

Plusieurs stations de référence se trou- vent à proximité de la zone de travail. Cela peut provoquer des interférences pour le produit, provenant d'une autre station de référence. Si le problème se produit fréquemment, adressez-vous à votre atelier d'entretien agréé. Configuration du firmware non valide Le firmware du produit n'est pas à jour. Placez le produit dans la station de char- ge et mettez le firmware à jour. Si le pro- blème persiste, parlez-en à votre reven- deur. 1691 - 007 - 22.12.2023 Dépannage - 477.3 Messages d'information et d'avertissement Les messages d'information du tableau ci-dessous s'affichent dans le menu Messages de l'application Husqvarna Fleet Services

. Si le même message s'affiche fréquemment, adressez-vous à votre atelier d'entretien agréé. Message Cause Action Déséquilibre du système de coupe Le produit détecte des vibrations dans le disque de coupe. Examinez les lames et les vis pour véri- fier l'absence de dommages ou d'usure. Assurez-vous que toutes les lames sont installées correctement et qu'une seule lame est fixée à chaque emplacement du disque de coupe. Problème de connectivité Problème lié au module Automower

Connect. redémarrez le produit. Désactivez puis réactivez Automower

Connect dans l'application. Patientez 1heure, puis es- sayez à nouveau. Si le problème per- siste, contactez votre atelier d'entretien agréé. Code PIN incorrect Un code PIN incorrect a été saisi. 5ten- tatives sont autorisées avant que le pro- duit ne soit verrouillé pendant un certain temps. Saisissez le code PIN correct. En cas d'erreur de code PIN, utilisez l'adresse Web de l'application pour envoyer le code PIN à votre adresse e-mail enre- gistrée. Si vous n'avez pas enregistré l'adresse e-mail, contactez votre atelier d'entretien agréé. Problème de navigation GPS Problème temporaire électronique ou de firmware du produit. redémarrez le produit. Si le problè- me persiste, contactez votre revendeur agréé. Problème de capteur ultraso- nique Le capteur ultrasonique est sale ou obs- trué. Nettoyez le capteur ultrasonique. Problème temporaire électronique ou de firmware du produit. redémarrez le produit. Si le problè- me persiste, contactez votre revendeur agréé.

7.4 Témoins LED sur la station de charge

Les voyants de la station de charge doivent émettre une lumière verte fixe ou clignotante pour indiquer que l'installation est totalement fonctionnelle. Si la couleur est différente, suivez le guide de dépannage ci-dessous. Vous trouverez une aide plus approfondie sur www.husqvarna.com. Si vous avez besoin d'aide, contactez votre atelier d'entretien agréé. Voyant Statut Lumière verte fixe Signaux OK. Lumière verte clignotante Signaux OK et mode ECO activé. Reportez-vous à Mode ECO à la page 29

Lumière rouge clignotante Interruption du signal de l'antenne de la station de charge. Contactez votre atelier d'entretien agréé. Lumière rouge fixe Défaut de la carte électronique ou mauvaise alimentation électrique au niveau de la station de charge. Ce problème doit être corrigé par un technicien d'entretien agréé. Contactez votre atelier d'entretien agréé.

48 - Dépannage 1691 - 007 - 22.12.20237.5 Symptômes

Si le produit ne fonctionne pas correctement, reportez-vous au tableau des symptômes ci-dessous. Symptômes Cause Action Le produit ne rentre pas dans la station de charge. La station de charge n'est pas placée sur une surface plane. Placez la station de charge sur une sur- face plane. Reportez-vous à Détermina- tion de l'emplacement de la station de charge à la page 15

La station de charge est trop éloignée de la zone de travail. Créez une nouvelle zone de travail ou déplacez la station de charge. Le produit fonctionne à la mauvaise heure. L'heure et la date du produit doivent être définies. Réglez l'horloge et la date. Reportez- vous à Heure et date à la page 29

L'heure et la date du produit ne sont pas correctement définies. Les heures de début et de fin de fonc- tionnement ne sont pas correctes. Changez les réglages de la programma- tion. Reportez-vous à Programme à la page 28

Il y a des vibrations dans le produit. Le système de coupe n'est pas équilibré en raison de lames endommagées. Examinez les lames et les vis et rempla- cez-les si nécessaire. Reportez-vous à Remplacement des lames et des disques de coupe à la page 38

Le système de coupe n'est pas équilibré en raison d'un trop grand nombre de la- mes dans la même position. Assurez-vous qu'une seule lame est fi- xée à chaque vis. Des lames de différentes épaisseurs sont installées sur le produit. Examinez si les lames sont de différen- tes épaisseurs et remplacez-les si néces- saire. Le produit avance, mais le disque de coupe ne tourne pas. Le produit rentre dans la station de char- ge. Fonctionnement normal du produit. Le disque de coupe ne tourne pas quand le produit est placé dans la station de charge. Le produit fonctionne pen- dant des périodes inhabituel- lement courtes entre des charges. Le disque de coupe est bloqué par de l'herbe ou un autre objet. Retirez le disque de coupe et nettoyez- le. Consultez la section Pour nettoyer le châssis et les disques de coupe à la pa- ge 37

La batterie est à la fin de son cycle de vie. Remplacez la batterie. Reportez-vous à Batterie à la page 39

L'herbe est haute et épaisse. Augmentez la hauteur de coupe et rédui- sez-la lorsque l'herbe est plus courte. Les temps de fonctionnement et de charge sont plus courts que d'habitude. La batterie est à la fin de son cycle de vie. Remplacez la batterie. Reportez-vous à Batterie à la page 39

1691 - 007 - 22.12.2023 Dépannage - 49Symptômes Cause Action Le produit est stationné pen- dant plusieurs heures dans la station de charge. Le produit est stationné en raison du paramètre de programmation défini, ou parce que Stationner le véhicule jusqu'à nouvel ordre est sélectionné. Modifiez les paramètres de programma- tion ou faites démarrer le produit. Le produit ne fonctionne pas si la tempé- rature de la batterie est trop élevée ou trop basse. Le produit recommence à fonctionner lorsque la température est comprise en- tre les limites définies et que les réglages de la programmation lui permettent de fonctionner. Assurez-vous que la station de charge se situe dans une zone proté- gée des rayons du soleil. Le résultat de coupe n'est pas satisfaisant. Le produit fonctionne pendant une courte période. Augmentez le temps de fonctionnement. Reportez-vous à Programme à la page

La zone de travail est trop importante. Délimitez la zone de travail ou étendez le temps de travail. Reportez-vous à Pro- gramme à la page 28

Lames émoussées. Remplacez toutes les lames. Reportez- vous à Pour remplacer les lames du dis- que de coupe à la page 38

Herbe haute du fait de la hauteur de cou- pe définie. Augmentez la hauteur de coupe et rédui- sez-la lorsque l'herbe est plus courte. Accumulation d'herbe au niveau du dis- que de coupe ou autour de l'arbre du moteur. Retirez l'herbe et nettoyez le produit. Re- portez-vous à Pour nettoyer le châssis et les disques de coupe à la page 37

Le carter de coupe n'est pas étalonné. Contactez votre point de service après- vente agréé. Le produit est dans la station de charge, mais la batterie ne charge pas. Le produit n'est pas connecté à la station de charge. Effectuez une opération d'appariement pour connecter la station de charge et le produit. La station de charge ne charge pas. Débranchez et branchez les câbles prin- cipaux à la station de charge pour la re- démarrer et démarrer automatiquement la charge. Si le problème persiste, par- lez-en à votre revendeur. Vous ne pouvez pas vous connecter au produit avec un appareil mobile supplémen- taire. Un seul appareil mobile à la fois peut être connecté au produit par Bluetooth

Con- nect sur tous les autres appareils con- nectés. Si le problème persiste, éteignez l'appareil mobile connecté et redémar- rez-le. Si le problème persiste, parlez-en à votre revendeur.

50 - Dépannage 1691 - 007 - 22.12.2023Symptômes Cause Action

Une connexion cellulaire exi- stait auparavant, mais il n'y en a pas pour le moment. Il y a un problème avec la connexion cel- lulaire.

• Assurez-vous de disposer d'une couverture cellulaire dans la zone.

• Désactivez puis réactivez Automo- wer

Connect dans l'application. Patientez 1heure, puis essayez à nouveau.

• redémarrez le produit.

• Si un nouveau firmware est dispo- nible dans l'application, installez-le pour vous assurer que vous dispo- sez du firmware le plus récent.

• Vérifiez que vous disposez de la version la plus récente des applica- tions Husqvarna Fleet Services

• Si le problème persiste, parlez-en à votre revendeur. 1691 - 007 - 22.12.2023 Dépannage - 518 Transport, entreposage et mise au rebut

8.1 Instructions de sécurité pour le

• Utilisez un véhicule de transport homologué pour le transport du produit.

• La législation nationale ou locale des marchés peut imposer des limites au transport du produit.

• Le conducteur du véhicule de transport est tenu de fixer et de sécuriser le produit pendant le transport. Reportez-vous à la section Pour fixer et sécuriser le produit en vue du transport à la page 52

8.1.1 Pour fixer et sécuriser le produit en

• Attachez le produit à l'aide de 3sangles, une sur la poignée avant et une sur chaque poignée latérale du produit. La force maximale est de 300N pour chaque sangle.

8.2 Stockage du produit

• Chargez complètement le produit. Reportez-vous à la section Pour charger la batterie à la page 32

• Éteignez le produit. Reportez-vous à la section Pour désactiver le produit à la page 32

• Nettoyez le produit. Reportez-vous à la section Nettoyez le produit à la page 37

• Placez le produit dans un endroit sec et à l'abri du gel.

• Positionnez le produit de manière à ce que toutes ses roues reposent sur un sol plat. Remarque: si vous choisissez de garder la station de charge en extérieur, ne débranchez pas le câble.

8.3 Transport des batteries

Les batteries Li-ion fournies respectent les exigences de la législation sur les marchandises dangereuses.

• Respectez les lois nationales en vigueur.

• Vous devez respecter l'exigence spécifique relative à l'emballage et aux étiquettes pour les transports commerciaux, y compris par des tiers et des transitaires.

• Respectez les consignes locales de recyclage et la réglementation en vigueur.

• Si vous avez des questions sur la manière de retirer la batterie, reportez-vous à Pour retirer la batterie à la page 52

8.4.1 Pour retirer la batterie

AVERTISSEMENT: utilisez des

gants et des chaussures de protection. REMARQUE: retirez les batteries uniquement lorsque vous mettez le produit au rebut. La garantie Husqvarna ne s'applique pas si vous retirez le sceau de garantie.

1. Retirez le capot supérieur.

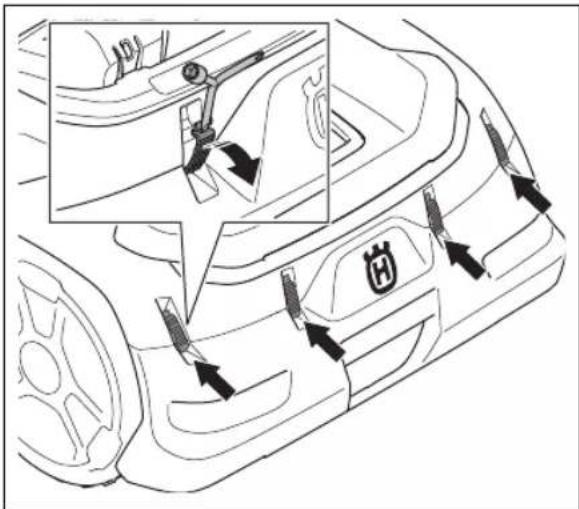

2. Desserrez les clips à l'aide du tournevis plat de

l'outil combiné et retirez le pare-chocs arrière.

- Transport, entreposage et mise au rebut 1691 - 007 - 22.12.20233. Débranchez le câble.

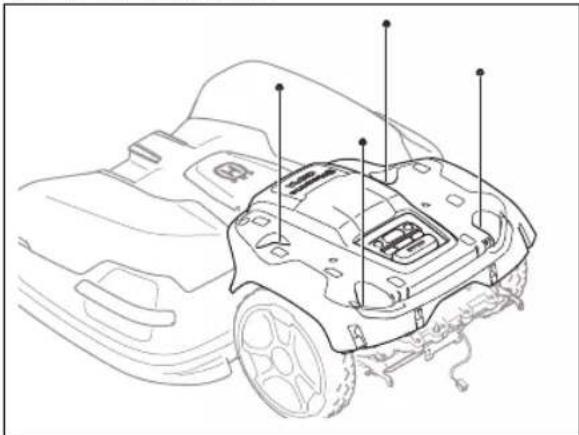

4. Démontez les 4écrous.

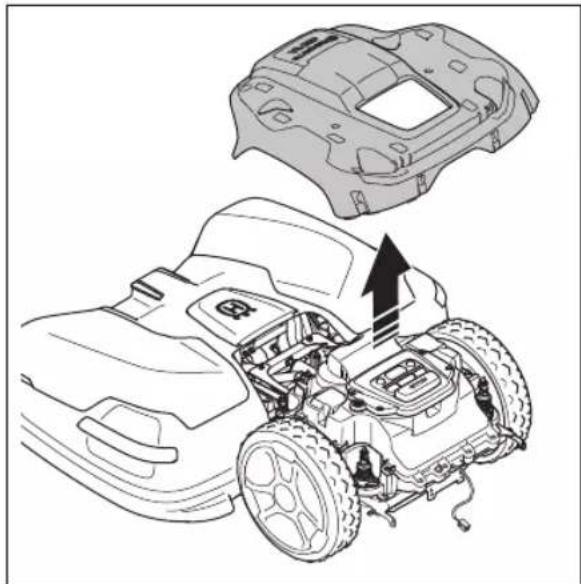

5. Retirez le carénage du produit.

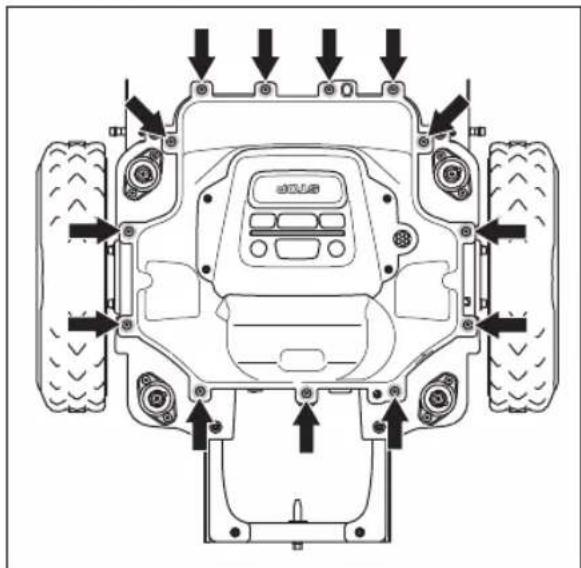

6. Retirez les 13vis.

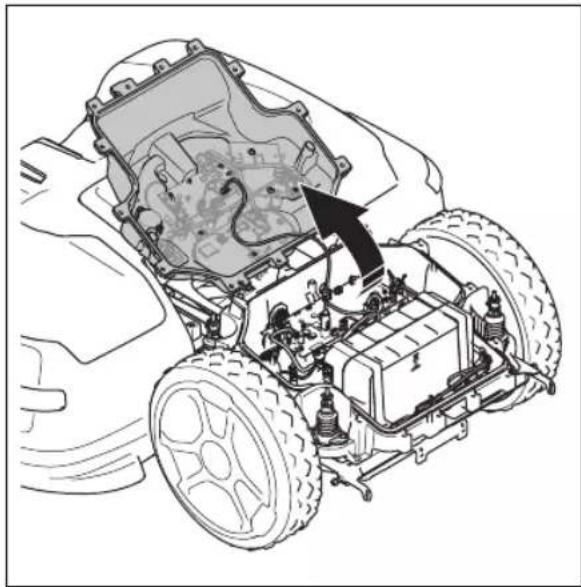

7. Repliez le haut du châssis avec précaution.

1691 - 007 - 22.12.2023 Transport, entreposage et mise au rebut - 538. Débranchez les 2câbles de la batterie.

9. Retirez les 4vis du support de la batterie.

10. Retirez la batterie du produit.

- Transport, entreposage et mise au rebut 1691 - 007 - 22.12.20239 Caractéristiques techniques

9.1 Caractéristiques techniques

RZ 43M Dimensions, unité d'entraînement et carter de coupe Longueur, cm/po. 124/48,8 124/48,8 124/48,8 124/48,8 Largeur, cm/po. 108/42,5 108/42,5 108/42,5 108/42,5 Hauteur, cm/po. 44/17,3 44/17,3 44/17,3 44/17,3 Poids

/acre, qualité pro- fessionnelle 38000/9,4 40000/9,9 48000/11,9 50000/12,4 Capacité de surface - Sports24, m

/acre, qualité pour les sports profession- nels 19000/4,7 20000/4,9 24000/5,9 25000/6,2 Superficie de tonte, sans charge, m

/hectare 1350/0,33 1350/0,33 1800/0,44 1800/0,44 Consommation d'énergie pendant la coupe, en moyen- ne, W

Vitesse maximale du moteur de coupe, tr/min

Consommation d'énergie moyenne à une utilisation maximale, kWh/mois

Passage le plus étroit pos- sible, m/pi 3/9,8 3/9,8 3/9,8 3/9,8

Certains produits sont équipés de brosses pour roue d'un poids de 2kg/4,4lb.

Le type et l'état des lames, la croissance et l'humidité de l'herbe peuvent avoir un effet sur la capacité de la zone. Si la hauteur de coupe est inférieure à 25mm, la capacité de surface est réduite d'environ 10%. 1691 - 007 - 22.12.2023 Caractéristiques techniques - 55Système CEORA

RZ 43M Pente maximale à l'intérieur de l'installation, %

Pente maximale pour la péri- phérie virtuelle, %

Données sur le bruit

Niveau sonore perçu, en dB (A)

Niveau de puissance acousti- que mesuré, dB(A)

Incertitudes des émissions sonores K

Niveau de pression acousti- que au niveau de l'oreille de l'opérateur

Unité d'entraînement CEORA

546 EPOS Dimensions Longueur, cm/po. 67/26,4 67/26,4 Largeur, cm/po. 72/28,3 72/28,3 Hauteur, cm/po. 44/17,3 44/17,3 Poids

, kg/lb 38/84 38/84 Batterie Batterie lithium-ion 36,3V, 49Ah, réf. 593 78 54-01 593 78 54-01 Batterie lithium-ion 36,9V, 48Ah, réf. 593 78 54-02, 593 78 54-03 593 78 54-02, 593 78 54-03 Données relatives au produit Vitesse en km/h/ m/h 2,7/1,7 3,6/2,2 Code IP IPX5 IPX5

Déterminées conformément à la directive 2006/42/CE et à la norme EN50636-2-107. À l'exception du niveau sonore, mesuré selon la norme ISO11094:1991.

Certains produits sont équipés de brosses pour roue d'un poids de 2kg/4,4lb.

56 - Caractéristiques techniques 1691 - 007 - 22.12.2023Carter de coupe CEORA

RZ 43M Dimensions Longueur, cm/po. 78/30,7 78/30,7 Largeur, cm/po. 108/42,5 108/42,5 Hauteur, cm/po. 34/13,4 34/13,4 Poids, kg/lb 35/77 34/75 Système de coupe Système de coupe 3disques avec 5lames pivotan- tes 3disques avec 5lames pivotan- tes Hauteur de coupe

CS4 Dimensions Longueur, cm/po. 151/59,4 Largeur, cm/po. 98/38,6 Hauteur, cm/po. 33/13,0 Poids, kg/lb 15,5/34,2 Système électrique Alimentation (36VCC), VCA 100-240 Câbles principaux pour station de charge, longueurm/pi 3/9,8 Courant de charge, ACC 12 Type d'unité d'alimentation électrique pour la station de charge

Station de charge avec code IP IPX4 Code IP de l'unité d'alimentation électrique IPX44 Antenne filaire de la station de charge Bande de fréquence d'exploitation, Hz 100-80000 Champ magnétique maximal, dBuA/m 82 Puissance de radiofréquence maximale

, mW à 60m <25mW à 60m

La hauteur de coupe dépend du type de sol, d'herbe et de surface.

XX, YY peut être n'importe quel caractère alphanumérique ou vide à des fins de marketing uniquement, aucune différence technique.

Puissance de sortie active maximum au niveau des antennes dans la bande de fréquence dans laquelle l'équipement radio fonctionne. 1691 - 007 - 22.12.2023 Caractéristiques techniques - 57Bandes de fréquence prises en charge Plage de fréquences Blue- tooth

Connect 2G Classe de puissance4 (GSM/E-GSM) 33dBm Classe de puissance1 (DCS/PCS) 30dBm Classe de puissanceE2 (GSM/E-GSM) 27dBm Classe de puissanceE2 (DCS/PCS) 26dBm Automower

Connect 4G Classe de puissance3 23dBm SRD868 (Europe) 13dBm SRD915 (Amérique du Nord) 13dBm SRD915 (Australie) 13dBm SRD915 (Nouvelle-Zélande) 13dBm La compatibilité totale ne peut être garantie entre le produit et les autres types de systèmes sans fil comme les télécommandes, les émetteurs radio, les appareils auditifs, les clôtures électrifiées pour animaux ou autres. Les produits sont fabriqués en Angleterre ou en République tchèque. Consultez les informations sur la plaque signalétique. Reportez-vous à Introduction à la page 8

9.2 Marques déposées

La marque et les logos Bluetooth

sont des marques déposées appartenant à Bluetooth SIG, inc. , et toute utilisation de ces marques par Husqvarna est régie par une licence.

- Caractéristiques techniques 1691 - 007 - 22.12.202310 Déclaration de conformité

10.1 Déclaration de conformité UE d'origine

1691 - 007 - 22.12.2023 Déclaration de conformité - 5910.2 Déclaration de conformité UE traduite Nous, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone], déclarons sous notre seule responsabilité que le produit: Description Robot tondeuse Marque Husqvarna Type/Modèle HUSQVARNA CEORA

544/546 EPOS Identification Numéros de série 2023, semaine 2 est entièrement conforme à la réglementation et aux directives de l'UE suivantes: Directive/Réglementation Description 2006/42/EC «Relative aux machines» 2014/53/EU «Relative aux équipements radioélectriques» 2011/65/EU «Limitation de l'utilisation de certaines substances dangereuses» et que les normes et/ou spécifications techniques suivantes sont appliquées:

• ETSI EN 303 413 V1.2.1 ManneAlzén Huskvarna Directeur R&D Robotique professionnelle chez HusqvarnaAB. Division Husqvarna. Responsable de la documentation technique.

- Déclaration de conformité 1691 - 007 - 22.12.20231691 - 007 - 22.12.2023 Déclaration de conformité - 6162 - Déclaration de conformité 1691 - 007 - 22.12.20231691 - 007 - 22.12.2023 Déclaration de conformité - 63Copyright © 2024 Husqvarna AB (publ.) Tous droits réservés. Husqvarna et les autres marques de produits et de fonctionnalités sont des marques commerciales du groupe Husqvarna. www.husqvarna.com Instructions d’origine 1143611-31 2024-01-11 Points de collecte sur www.quefairedemesdechets.frPrivilégiez la réparaon ou le don de votre appareil !À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE

es cordons, et baerie se recyclent
