MODE D'EMPLOI F200F2025U HONEYWELL
Épurateurs d'air à fibres
PROFESSIONAL INSTALLATION GUIDE GUIDE D'INSTALLATION PROFESSIONNELLE
Outils requis pour installer l'épurateur d'air amélioré
→ Tournevis normal
→ Tournevis cruciforme
Cisailles à tôle
Perceuse
Produit d'étanchéité de gaine
Filtres à air de rechange
| Dimension du filtre (po) | Référence de pièce | |
| F100 - MERV 11 F2 | 00 - MERV 13 | |
| 16 x 20 FC100A10 | 03 FC200E1003 | |
| 16 x 25 FC100A10 | 29 FC200E1029 | |
| 20 x 12,5 FC100A1 | 052 N/A | |
| 20 x 20 FC100A10 | 11 FC200E1011 | |
| 20 x 25 FC100A10 | 37 FC200E1037 | |
| 21,5 x 27,5 FC100 | A1045 N/A | |
| 25 x 20 | FC100A1037 FC20 | 0E1037 |
| 25 x 22 | FC100A1037 FC20 | 0E1037 |
| Dimension de l'épurateur d'air (po.) | Épurateur d'air F100 avec filtre MERV 11 | Épurateur d'air F200 avec filtre MERV 13 |
| 16 X 25 F100F162 | 5 F200F1625 | |
| 16 X 20 F100F162 | 0 F200F1620 | |
| 20 X 25 F100F202 | 5 F200F2025 | |
| 20 X 20 F100F202 | 0 F200F2020 | |
| 25 X 22 F100F205 | 1 N/A | |
| 25 X 20 F100F204 | 4 N/A | |
À propos de l'épurateur d'air à fibres
Félicitations pour votre choix de l'Épurateur d'air à fibres pour votre système de confort d'intérieur! L'Épurateur d'air à fibres capture et retire une quantité considérable de particules contenues dans l'air circulant par le filtre à fibres à plis haute efficacité. L'épurateur d'air à fibres se monte facilement dans toutes les positions dans la gaine d'air de retour de tout appareil de chauffage à gaz, mazout, électrique et air pulsé et les systèmes de refroidissement par compresseur jusqu'à 5 tonnes. En outre, il ne nécessite aucun branchement électrique ni entretien excepté le remplacement périodique du filtre à fibres.
Lors de l'installation du produit...
- Lire attentivement ces instructions. Le non-respect des instructions peut endommager le produit ou provoquer une situation dangereuse.
- Vérifier les caractéristiques nominales indiquées dans les instructions et sur le produit pour s'assurer que le produit correspond bien à l'application prévue.
- L'installateur doit être un technicien expérimenté ayant reçu la formation adéquate.
- Une fois l'installation terminée, vérifier que le produit fonctionne comme indiqué dans ces instructions.
Fonctionnement
Le filtre de l'Épurateur d'air à fibres est constitué d'un réseau de fibres. Lorsque l'air passe par l'épurateur d'air à fibres, les particules comme la poussière, le pollen, les squames animales, les moisissures et les bactéries entrent en collision avec les fibres du filtre et sont piégées. L'air propre filtré est acheminé dans le système de chauffage et de refroidissement et aère la maison. L'efficacité du nettoyage des particules de l'Épurateur d'air à fibres est spécifiée dans la section Caractéristiques techniques de ce manuel.
Considérations relatives à l'application
L'Épurateur d'air à fibres est conçu pour fonctionner avec les appareils de chauffage à gaz, mazout, électrique et air pulsé et les systèmes de refroidissement par compresseur. Il peut aussi être utilisé avec des thermopompes uniquement si le filtre est remplacé régulièrement pour éviter les chutes de pression excessives. L'Épurateur d'air à fibres n'est pas recommandé dans les applications pour lesquelles une chute de pression peut avoir de graves conséquences.
Modèles
L'épurateur d'air F100F comprend l'armoire, la porte d'accès et le filtre à fibres MERV 11. L'épurateur d'air F200F comprend l'armoire, la porte d'accès et le filtre à fibres MERV 13.
Climatisation
Monter l'épurateur d'air à fibres en amont du serpentin d'évaporation du système de refroidissement. Le filtre permet de maintenir la propreté du serpentin et de réduire la maintenance.
Humidificateurs
L'épurateur d'air à fibres est compatible avec les humidificateurs. Éviter les applications dans lesquelles de la brume d'eau peut atteindre le filtre. Si un humidificateur à atomisation est utilisé, le filtre à fibres exigera un remplacement plus fréquent dû aux minéraux dans l'eau.
Lampes UV
Les lampes UV germicides peuvent endommager le filtre à fibres. Elles doivent être situées hors de l'axe directe ou à un minimum de 3 pieds du filtre. Dans le cas contraire, le filtre doit être remplacé plus fréquemment.
Transitions
Pour un nettoyage de l'air optimal, le débit d'air doit passer uniformément sur la face du filtre. Si la taille de la gaine est différente de l'armoire du filtre à fibres, des transitions graduelles sont requises.
Suivre ces instructions lors de la fabrication :
- Utiliser des transitions graduelles pour réduire les turbulences de l'air et augmenter l'efficacité.
- Utiliser des expansions de 20° maximum (environ 100 mm tous les 300 mm linéaires [4 po par pied de longueur]) de chaque côté du raccord de transition.
Aubes directrices
Si l'épurateur d'air à fibres est installé près d'un coude ou d'un raccord à angle, ajouter des aubes directrices dans le coude pour distributeur le débit de façon plus uniforme sur la face du filtre. Voir figure centrale.
Tôle
L'épurateur d'air à fibres peut être adapté à tous les systèmes de chauffage et de refroidissement à air pulsé neufs ou existants utilisés dans les applications résidentielles. Des transitions ou des aubes directrices peuvent être requises dans certaines applications pour une épuration de l'air plus efficace.
Déviations
Si la connexion de la gaine à l'appareil de chauffage dans une installation latérale alloue un espace inférieur à 178 mm (7 po) pour le montage de l'armoire de l'épurateur d'air à fibres, attacher une déviation au coude. Voir figure en bas à droite.
DIMENSION DE GAINÉ MODIFIÈE GRADUELLEMENT POUR ÉVITER LES TURBULENCES.


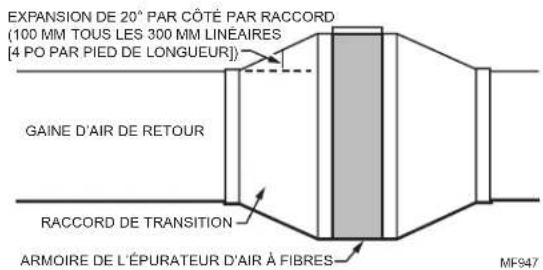

EXPANSION DE 20° PAR CÔTÉ PAR RACCORD (100 MM TOUS LES 300 MM LINEAIRES [4 PO PAR PIED DE LONGUEUR] GAINE D'AIR DE RETOUR RACCORD DE TRANSITION ARMOIRE DE L'ÉPURATEUR D'AIR À FIBRES MF947


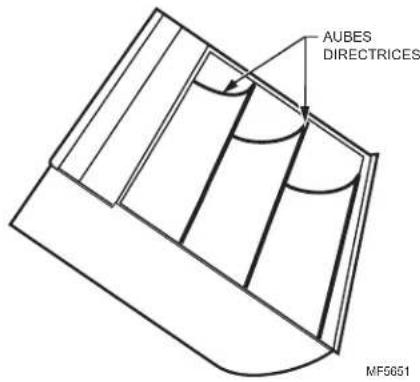

AUBES DIRECTRICES MF5661


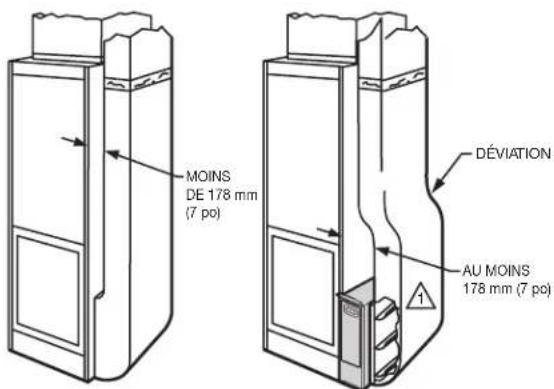

MOINS DE 178 mm (7 po) DÉVIATION AU MOINS 178 mm (7 po)1 AUBES DIRECTRICES REQUISES POUR UNE DISTRIBUTION UNIFORME DU DÉBIT D'AIR MF948C
Exigences d'installation importantes
Le non-respect de ces exigences annulera la garantie, nuira à l'installation et entraînera des appels de service injustifiés.
Sécurité personnelle
- Porter des lunettes de protection lors de l'installation de l'unité.
- S'assurer de ne pas entailler les fils électriques ou les gaines de climatisation.
- Respecter les normes de sécurité professionnelles et les codes de plomberie et d'électricité et d'installations mécaniques.
Avant le montage
- En consultant la figure sur le couvercle et les listes dans le couvercle intérieur, s'assurer que tous les composants requis pour le modèle d'épurateur d'air à fibres et tous les outils pour l'installation sont présents.
- S'assurer que la direction du débit d'air par l'épurateur d'air à fibres correspond aux flèches sur la face du filtre. Les flèches doivent pointer dans la direction du débit d'air.
- Choisir un emplacement facilement accessible pour la vérification et le remplacement du filtre. Allouer un dégagement d'au moins 660 mm (26 po) à l'avant de l'unité pour retirer le filtre.
- Installer le filtre à air à fibres à un endroit où la température ne dépasse pas les valeurs indiquées dans la section Caractéristiques techniques.
- Ne pas monter l'appareil dans la gaine d'air d'alimentation.
REMARQUE : De manière générale, le meilleur emplacement est dans la gaine d'air de retour près du compartiment de la soufflante pour favoriser la propreté du moteur de la soufflante et des serpentins d'évaporation.
Pour le remplacement d'un ancien épurateur d'air
Si l'épurateur d'air à fibres n'est pas identique à l'épurateur existant en matière de taille et de forme, avant d'effectuer une installation de modernisation, il peut être nécessaire d'ajouter des transitions de gaine pour assurer un débit d'air régulier.
Pour assurer une performance optimale du système, remplacer le filtre tous les six mois (avant la saison de chauffage et avant la saison de refroidissement). Régler le programme en fonction des besoins, mais remplacer le filtre au moins une fois par an.
Sélection de la position de montage
L'épurateur d'air à fibres se monte dans n'importe quelle position dans la gaine d'air de retour, en général près du compartiment de la soufflante de l'appareil de chauffage, mais la flèche du filtre doit pointer dans la direction du débit d'air. Voir les Fig. 1-8 pour l'emplacement de l'épurateur d'air à fibres pour une variété d'installations d'appareils de chauffage.
REMARQUE : L'armoire de l'épurateur d'air à fibres est suffisamment robuste pour aisément soutenir le poids de l'appareil de chauffage et du serpentin d'évaporation.

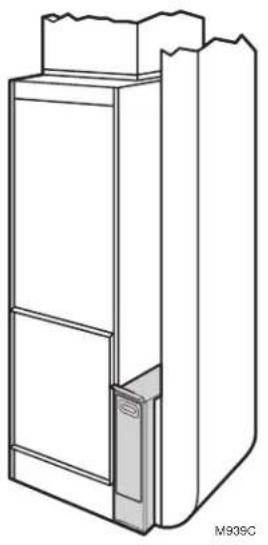

Fig. 1. Appareil de chauffage superposé avec installation latérale. Le filtre à air à fibres se monte verticalement à l'endroit où l'air de retour pénètre dans l'entrée latérale de l'appareil de chauffage.

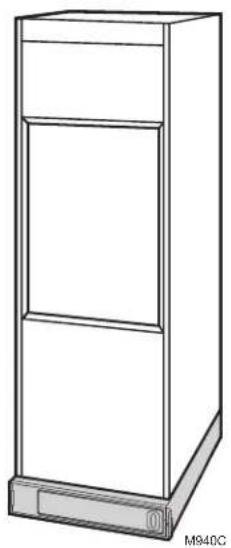

Fig 2. Appareil de chauffage superposé avec installation sous l'appareil de chauffage. L'épurateur d'air à fibres se monte horizontalement à l'endroit où l'air de retour pénètre par en dessous.

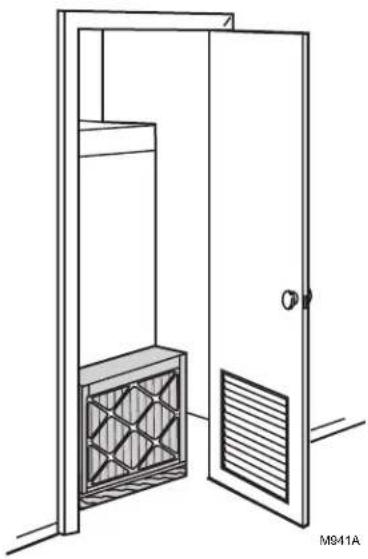

Fig. 3. Appareil de chauffage superposé avec installation dans un placard. L'épurateur d'air à fibres se monter verticalement sur l'appareil de chauffage entre ce dernier et l'ouverture de l'air de retour à volets de la porte du placard.
Avant de commencer le montage :
□ J'ai choisi un emplacement d'installation qui répond aux exigences des pages 5 à 6.

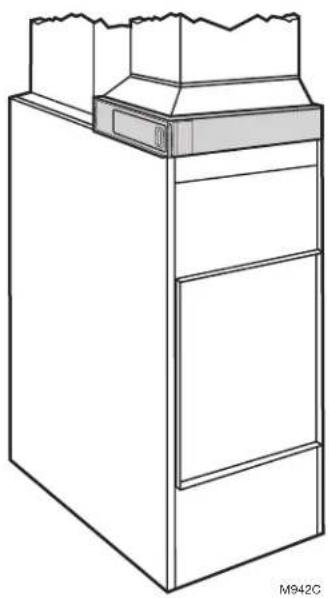

Fig. 4. Appareil de chauffage juxtaposé avec épurateur d'air à fibres monté horizontalement dans le plénum de retour juste au-dessus de l'appareil de chauffage et à l'opposé du plénum de chauffage.

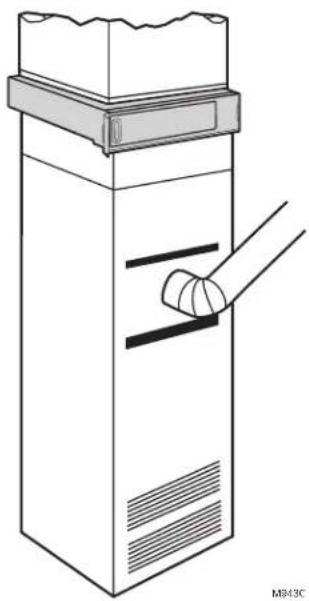

Fig. 5. Appareil de chauffage à contrecourant avec épurateur d'air à fibres monté horizontalement dans la gaine de retour ou le plénum juste au-dessus de l'appareil de chauffage.

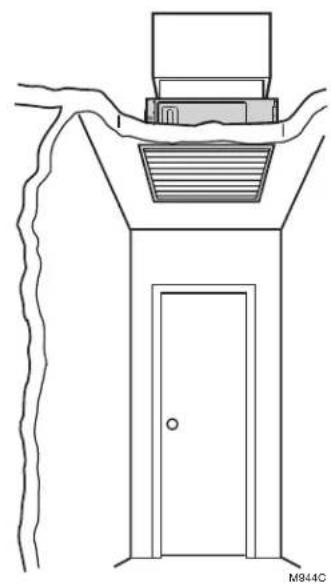

Fig. 6. Installation de ventilation centrale avec épurateur d'air à fibres monté horizontalement dans la gaine de retour centrale.

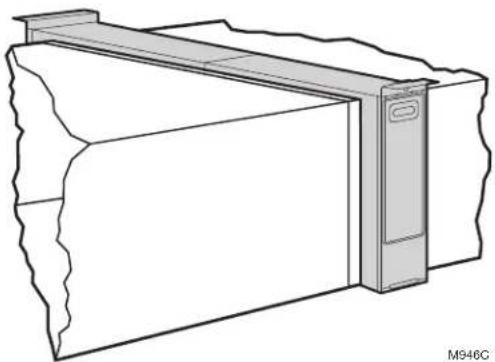

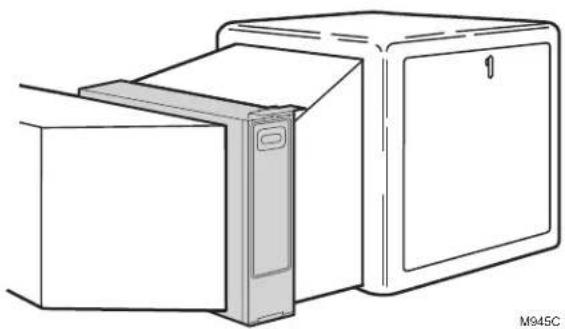

Fig. 7. Appareil de chauffage horizontal avec filtre à air à fibres monté verticalement dans la gaine de retour près de l'appareil de chauffage.

Fig. 8. Deux épurateurs d'air à fibres ou plus utilisés dans un système haute capacité.
Montage de l'Épurateur d'air à fibres
La procédure suivante décrit une installation latérale typique sur un appareil de chauffage superposé existant (Fig. 1). Les autres procédures sont indiquées selon le besoin. D'autres modifications des procédures d'installation peuvent être nécessaires pour terminer l'installation.
REMARQUE : Avant de commencer l'installation, retirer et éliminer le filtre de l'appareil de chauffage existant (le cas échéant). Nettoyer intégralement le compartiment de la soufflante. Si possible, nettoyer les gaines à l'aspirateur pour retirer la poussière accumulée dans une maison occupée ou la poussière de construction dans une maison nouvellement construite. L'épurateur d'air à fibres ne peut pas retirer la saleté accumulée dans le compartiment de la soufflante et des gaines de distribution.
ÉTAPE 1 : Révision du plan d'installation
Placer provisoirement l'armoire au sol, orientée dans le sens de l'installation. Insérer et retirer le filtre pour s'assurer que le plan alloue un dégagement suffisant pour un retrait et un remplacement facile du filtre.
ÉTAPE 2 : Fixation de l'armoire à l'appareil de chauffage
a. Aligner l'armoire sur l'ouverture de l'air de retour.
b. Placer des cales sous l'armoire selon le besoin pour s'assurer que l'unité est bien assise.
c. Créer une ouverture dans l'appareil de chauffage correspondant à l'ouverture de l'armoire.
d. Attacher fermement l'armoire à l'appareil de chauffage. Attacher l'unité directement ou insérer un collet de départ dans l'ouverture de l'appareil de chauffage. Percer des trous et fixer avec des vis à tôle ou des rivets, ou utiliser des joints coulissants. Si des trous sont percés, utiliser des pinces de verrouillage pour maintenir l'ouverture en place durant le perçage.
ÉTAPE 3 : Installation des aubes directrices
Installer les aubes directrices pour favoriser une distribution égale de l'air sur toute la surface du filtre en amont. Les installer lorsqu'un coude à 90° abrupt est installé directement contre l'armoire de l'épurateur d'air à fibres.
ÉTAPE 4 : Fixation de l'armoire aux gaines
Attacher le côté de l'armoire aux gaines à l'aide de vis à tôle, de rivets ou de joints coulissants, selon le besoin.
ÉTAPE 5 : Connexion des gaines
a. Brancher la section de gaine verticale au coude. Si la section verticale est située à moins de 178 mm (7 po) du côté de l'appareil de chauffage, raccourcir la section horizontale ou attacher un raccord de déviation au coude.
b. Lorsque la gaine est bien alignée, brancher la gaine verticale à la section horizontale.
ÉTAPE 6 : Étanchéification des joints
Étanchéifier tous les joints du système d'air de retour entre le filtre à air à fibres et l'appareil de chauffage pour éviter la poussière de pénétrer dans le flux d'air propre.
ÉTAPE 7 : Installation du filtre
Insérer le filtre dans l'armoire en s'assurant que la flèche du filtre pointe dans la direction du débit d'air. Replacer la porte d'accès. Insérer la languette au bas de la porte dans la fente de l'armoire. Faire pivoter la porte pour la fermer et appuyer dessus pour l'enclencher en position fermée.
Vérification
Vérifier l'installation visuellement et s'assurer que :
- Le débit d'air est dans la direction de la flèche du filtre à air à fibres.
- Les aubes directrices et les transitions, le cas échéant, sont correctement installées.
- Les joints dans la tôle entre le filtre à air à fibres et l'appareil de chauffage sont étanches.
- Les raccords de tôle sont bien en place.
• Le filtre de l'appareil de chauffage d'origine a été retiré et le compartiment de la soufflante est propre.
Une fois les vérifications terminées :
- Replacer toutes les portes d'accès retirées durant l'installation ou la vérification.
- Mettre l'appareil de chauffage ou le système de refroidissement en marche sur un cycle complet pour s'assurer que le système fonctionne correctement.
Entretien
Le filtre à fibres doit être remplacé lorsque la chute de pression sur le filtre à fibres atteint 0,1 kPa (0,5 po c.e.) ou une fois par an au minimum. Si l'épurateur d'air à fibres est installé en aval d'un humidificateur à pulvérisation ou si l'installation inclut chauffage et refroidissement, un remplacement plus fréquent peut être requis. Un filtre obstrué doit être rapidement remplacé pour éviter les restrictions du débit d'air et une réduction de l'efficacité du système de chauffage/refroidissement. Noter la date de remplacement dans l'espace fourni sur le filtre à fibres de rechange.
Caractéristiques techniques
Les caractéristiques techniques de cette publication n'incluent pas les tolérances de fabrication normales. En conséquence, une unité individuelle peut ne pas correspondre exactement aux caractéristiques techniques indiquées. Ce produit est testé et étalonné dans des conditions strictement contrôlées, et des différences de performance mineures peuvent avoir lieu si ces conditions sont différentes.
Caractéristiques du F100
Valeur MERV*: MERV 11
Chute de pression statique : 0,23 (PO C.E.) @ 2,54 m/s
Cotes d'efficacité\*:
Petites particules : E1 = 0,3 à 1,0 microns = 32%
Particules moyennes : E2 = 1,0 à 3,0 microns = 72%
Grosses particules : E3 = 3,0 à 10,0 microns = 96%

line

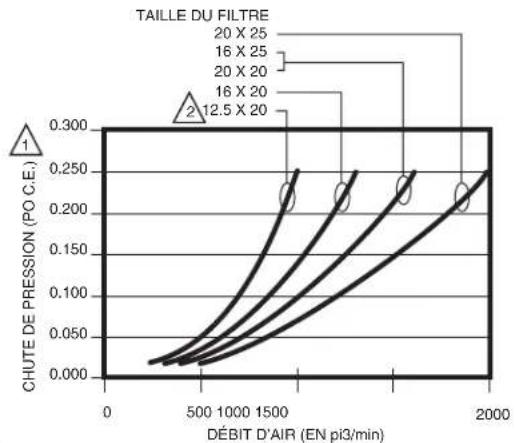

| DÉBIT D'AIR (EN pi3/min) | CHUTE DE PRESSION (PO C.E.) | | ------------------------ | --------------------------- | | 0 | 0.000 | | 500 | 0.050 | | 1000 | 0.100 | | 1500 | 0.150 | | 2000 | 0.250 |1 LORS DE LA PREMIÈRE INSTALLATION. LA CHUTE DE PRESSION AUGMENTE À MESURE QUE LE FILTRE SE REMPLISSE. REMPLACER LE FILTRE LORSQUE LA CHUTE DE PRESSION ATTEINT 0,5 PO C.E. (0,1 kPa).
2 DISPONIBLE AUX ÉTATS UNIS SEULEMENT. MF34911
Caractéristiques du F200
Valeur MERV*: MERV 13
Chute de pression statique : 0,3 (PO C.E.) @ 2,54 m/s
Cotes d'efficacité\*:
Petites particules : E1 = 0,3 à 1,0 microns = 63%
Particules moyennes : E2 = 1,0 à 3,0 microns = 91%
* Valeur d'efficacité minimale déclarée (filtres à fibres uniquement)
* Les cotes d'efficacité sont basées sur la norme ASHRAE 52.2-1999.

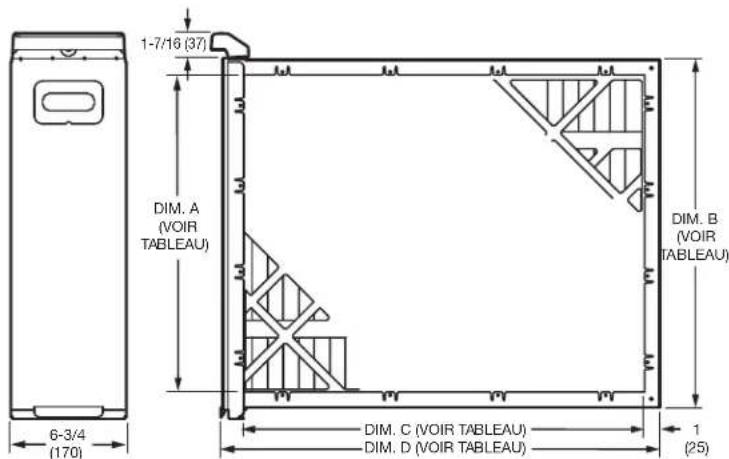

Dimensions
| IN. | MM | IN. MM | IN. MM | IN. MM | IN. | MM | |||
| 16 X 25 | 406 X 635 | 14-1/4 | 362 | 16-1/4 | 413 | 23-1/4 | 591 | 25-7/16 | 646 |
| 16 X 20 | 406 X 508 | 14-1/4 | 362 | 16-1/4 | 413 | 18-1/4 | 457 | 20-7/16 | 519 |
| 20 X 25 | 508 X 635 | 18-1/4 | 464 | 20-3/16 | 513 | 23-1/4 | 591 | 25-7/16 | 646 |
| 20 X 20 | 508 X 508 | 18-1/4 | 464 | 20-3/16 | 513 | 18-1/4 | 457 | 20-7/16 | 519 |
| 25 X 20 | 635 X 508 | 23-1/8 | 587 | 25-3/16 | 640 | 18-1/4 | 457 | 20-3/4 | 527 |
| 25 X 22 | 635 X 559 | 23-1/8 | 587 | 25-3/16 | 640 | 20-1/4 | 514 | 22-3/4 | 578 |
MF37054A
Température nominale
-40 °C à 60 °C (-40 °F à 140 °F)
Homologations
Répertorié UL 900, Classe 2.
Filtres à air de rechange
| Dimension du filtre (po) | Référence de pièce | |
| F100 - MERV 11 | F200 - MERV 13 | |
| 16 x 20 | FC100A1003 FC2 | 00E1003 |
| 16 x 25 | FC100A1029 FC2 | 00E1029 |
| 20 x 12,5 | FC100A1052 | N/A |
| 20 x 20 | FC100A1011 FC2 | 00E1011 |
| 20 x 25 | FC100A1037 FC2 | 00E1037 |
| 21,5 x 27,5 | FC100A1045 | N/A |
| 25 x 20 | FC100A1037 FC2 | 00E1037 |
| 25 x 22 | FC100A1037 FC2 | 00E1037 |

resideo
68-0239EF-13 M.S. Rev. 11-19 | Imprimé aux États-Unis
