Type de produit	Panneau solaire photovoltaïque
Marque	Perel
Modèle	SOL100F
Puissance maximale (Pmax)	100 W
Tension à puissance maximale (Vmp)	17,6 V
Courant à puissance maximale (Imp)	5,72 A
Tension en circuit ouvert (Voc)	21,1 V
Courant de court-circuit (Isc)	6,30 A
Type de cellules	Silicium polycristallin
Nombre de cellules	32 (4 x 8)
Tension maximale du système	600 VCC
Température de fonctionnement	-40 °C à +85 °C
NOCT	47 ± 2 °C
Dimensions	1150 x 535 x 3 mm
Poids	2,2 kg
Tolérance de puissance	± 5 %
Coefficient température Voc	(0,065 ± 0,015) %/°C
Coefficient température Isc	-(80 ± 10) mV/°C
Coefficient température puissance	-(0,5 ± 0,05) %/°C
Utilisation	Recharge de batteries via régulateur de charge
Connexion	Parallèle ou série (12V/24V)
Entretien	Nettoyage régulier, rinçage à l'eau claire en environnement marin
Sécurité	Ne pas déconnecter sous tension, couvrir lors de l'installation
Garantie	24 mois (conditions : défauts de fabrication)
Réparabilité	Réparation par un professionnel agréé

FOIRE AUX QUESTIONS - SOL100F Perel

Comment installer le panneau solaire Perel SOL100F ?

Montez le panneau horizontalement ou verticalement avec la boîte de passage dirigée vers le haut. Orientez-le vers le sud avec une inclinaison de 0 à 20°. Couvrez le panneau d'un matériau opaque avant toute manipulation pour éviter les chocs.

Puis-je utiliser ce panneau sans régulateur de charge ?

Non, le panneau doit être connecté à un régulateur de charge pour protéger la batterie contre les surcharges et les décharges profondes.

Quelle est la tension de sortie du panneau ?

La tension à puissance maximale (Vmp) est de 17,6 V et la tension en circuit ouvert (Voc) est de 21,1 V.

Comment nettoyer le panneau solaire ?

Nettoyez régulièrement le panneau avec un chiffon doux et de l'eau claire. En environnement marin, rincez-le à l'eau claire pour éviter la formation de cristaux de sel. N'utilisez pas d'outils métalliques tranchants.

Quelles sont les précautions de sécurité ?

Ne déconnectez jamais le panneau sous tension. Couvrez-le d'un matériau opaque lors de l'installation. Utilisez des câbles appropriés et évitez les conditions humides. L'installation doit être réalisée par un technicien qualifié.

Puis-je connecter plusieurs panneaux ensemble ?

Oui, vous pouvez les connecter en parallèle (bornes positives ensemble, négatives ensemble) pour du 12V, ou en série (positif d'un panneau au négatif du suivant) pour du 24V.

Quelle est la garantie ?

La garantie est de 24 mois pour les produits grand public, couvrant les vices de fabrication. Consultez les conditions complètes dans la notice.

Le panneau fonctionne-t-il par temps nuageux ?

Oui, mais la puissance de sortie sera réduite. Le panneau produit de l'électricité dès qu'il est exposé à la lumière, même diffuse. Une surface ombragée diminue fortement le rendement.

Quelle inclinaison est recommandée ?

L'inclinaison recommandée est de 0 à 20° par rapport à l'horizontale, orienté vers le sud dans l'hémisphère nord.

Que faire en cas de dommage pendant le transport ?

Ne pas installer le panneau et consulter votre revendeur. Conservez l'emballage d'origine pour toute réclamation.

MODE D'EMPLOI SOL100F Perel

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Risque d'électrocution.

Un panneau photovoltaïque génère un courant continu lorsqu'il est exposé à la lumière solaire ou une autre source lumineuse. Bien qu'un seul panneau ne génère qu'un faible courant, des risques de chocs et de brûlures subsistent. Ce risque s'accroît en raccordant plusieurs panneaux en série. Lors de l'installation, couvrir le panneau à l'aide d'un matériau dense et opaque comme par exemple du carton. Travailler dans des conditions sèches.

Lire la notice en entier et comprendre les instructions avant l'installation. Contacter un technicien qualifié en cas de doutes.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Ne jamais déconnecter un panneau sous tension.

Monter le panneau à l'horizontale ou à la verticale avec la boîte de passage dirigé vers le haut. Le panneau solaire doit être orienté vers le sud et incliné à 0-20°. Une surface ombragée réduit la puissance de sortie du panneau solaire. Choisir un emplacement peu ombragé pour le panneau.

Ne pas utiliser d'outils métalliques tranchants ou d'autres objets qui pourraient endommager la surface du panneau solaire.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.

La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Ni Velleman nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.

Garder ce mode d'emploi pour toute référence ultérieure.

4.1 Conseils

• Utiliser un câble approprié - de préférence un câble résistant aux UV de section 2,5-4 mm² - en fonction de la longueur du câble et de la taille du panneau. Nous vous conseillons d'utiliser les câbles Velleman de type SOL/SPC3 (non inclus).
• Connecter la borne négative du panneau à la borne négative du régulateur de charge (non inclus). Connecter la borne positive du panneau à la borne positive du régulateur de charge.

4.2 En général

• Enduire les câbles et les bornes avec de la Vaseline pour les protéger contre la corrosion.
• S'assurer de l'étanchéité de la boîte de passage afin d'éviter les endommagements causés par l'humidité.
• Si le panneau solaire est monté à proximité de la mer, il est important de protéger l'installation contre l'humidité pour éviter la corrosion causée par l'eau de mer.

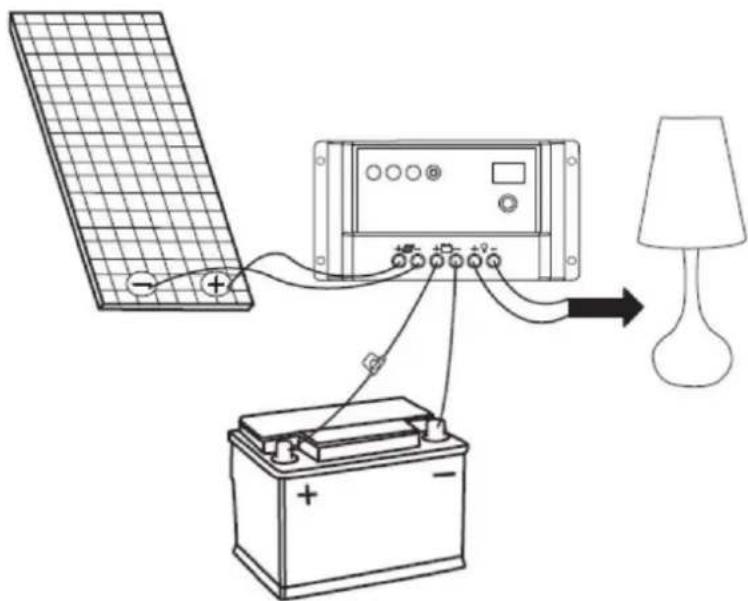

Connexion d'un seul panneau

Le panneau solaire doit être connecté à un système d'alimentation par batterie via un régulateur de charge.

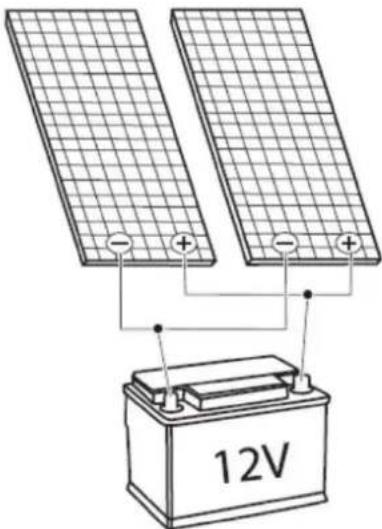

Connexion en parallèle

Monter les panneaux solaires en parallèle en connectant les bornes positives aux bornes positives et les bornes négatives aux bornes négatives.

Connexion en série

Monter les panneaux solaires en série en connectant les bornes positives d'un panneau aux bornes négatives du panneau adjacent.

5. Nettoyage et entretien

Cet appareil ne nécessite aucun entretien spécifique.

S'assurer que l'appareil reste propre. Si le panneau est installé dans un environnement marin, rincer régulièrement le panneau à l'eau claire pour éviter la formation de cristaux de sel.

Contrôler régulièrement les connexions et le câblage.

Contrôler régulièrement le montage.

SOL50F

puissance max. (Pmax) 50 W tension à Pmax (Vmp)....17.6 V courant à Pmax (Imp) 2.86 A tension de circuit ouvert (Voc)....21.1 V courant de court-circuit (Isc).... 3.15 A coefficient de température de Voc....(0.065 ± 0.015) %/°C coefficient de température de Isc....-(80 ± 10) mV %/°C coefficient de température de la puissance....-(0.5 ± 0.05) %/°C NOCT 47 ± 2 °C température de service....-40 °C à +85 °C tension max. du système.... 600 VCC tolérance de puissance.... ± 5 % cellules...... cellules au silicium polycristallin nombre de cellules et connexions...... 32 (4 x 8) dimensions du panneau 645 x 535 x 3 mm (0.12") poids....1,6 kg / 3,56 lbs.)

SOL100F

puissance max. (Pmax) 100 W tension à Pmax (Vmp).... 17.6 V courant à Pmax (Imp) 5.72 A tension de circuit ouvert (Voc)....21.1 V courant de court-circuit (Isc)....6.30 A coefficient de température de Voc....(0.065 ± 0.015) %/°C coefficient de température de Isc....-(80 ± 10) mV %/°C coefficient de température de la puissance....-(0.5 ± 0.05) %/°C NOCT 47 ± 2 °C température de service....-40 °C à +85 °C tension max. du système....600 VCC tolérance de puissance.... ± 5 % cellules...... cellules au silicium polycristallin nombre de cellules et connexions...... 32 (4 x 8) dimensions du panneau....1150 x 535 x 3 mm (1.12") poids....2,2 kg / 7,68 lbs.)
