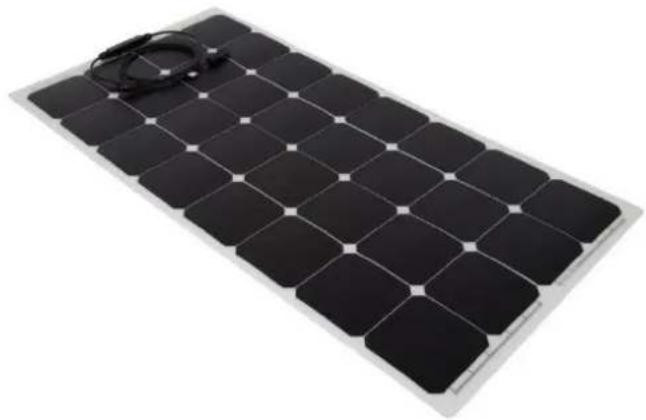

Produkttyp	Photovoltaik-Solarmodul
Marke	Perel
Modell	SOL100F
Maximale Leistung (Pmax)	100 W
Spannung bei maximaler Leistung (Vmp)	17,6 V
Strom bei maximaler Leistung (Imp)	5,72 A
Leerlaufspannung (Voc)	21,1 V
Kurzschlussstrom (Isc)	6,30 A
Zellentyp	Polykristallines Silizium
Anzahl der Zellen	32 (4 x 8)
Maximale Systemspannung	600 VDC
Betriebstemperatur	-40 °C bis +85 °C
NOCT	47 ± 2 °C
Abmessungen	1150 x 535 x 3 mm
Gewicht	2,2 kg
Leistungstoleranz	± 5 %
Temperaturkoeffizient Voc	(0,065 ± 0,015) %/°C
Temperaturkoeffizient Isc	-(80 ± 10) mV/°C
Temperaturkoeffizient Leistung	-(0,5 ± 0,05) %/°C
Verwendung	Batterieladung über Laderegler
Anschluss	Parallel oder Seriell (12V/24V)
Wartung	Regelmäßige Reinigung, Spülen mit klarem Wasser in Meeresumgebung
Sicherheit	Nicht unter Spannung trennen, bei Installation abdecken
Garantie	24 Monate (Bedingungen: Herstellungsfehler)
Reparierbarkeit	Reparatur durch einen zugelassenen Fachmann

Häufig gestellte Fragen - SOL100F Perel

Wie installiere ich das Solarmodul Perel SOL100F?

Montieren Sie das Modul horizontal oder vertikal mit der Anschlussdose nach oben. Richten Sie es nach Süden aus mit einer Neigung von 0 bis 20°. Decken Sie das Modul vor jeder Handhabung mit einem undurchsichtigen Material ab, um Stromschläge zu vermeiden.

Kann ich dieses Modul ohne Laderegler verwenden?

Nein, das Modul muss an einen Laderegler angeschlossen werden, um die Batterie vor Überladung und Tiefentladung zu schützen.

Wie hoch ist die Ausgangsspannung des Moduls?

Die Spannung bei maximaler Leistung (Vmp) beträgt 17,6 V und die Leerlaufspannung (Voc) beträgt 21,1 V.

Wie reinige ich das Solarmodul?

Reinigen Sie das Modul regelmäßig mit einem weichen Tuch und klarem Wasser. In Meeresumgebung spülen Sie es mit klarem Wasser, um die Bildung von Salzkristallen zu vermeiden. Verwenden Sie keine scharfen Metallwerkzeuge.

Welche Sicherheitsvorkehrungen sind zu beachten?

Trennen Sie das Modul niemals unter Spannung. Decken Sie es bei der Installation mit einem undurchsichtigen Material ab. Verwenden Sie geeignete Kabel und vermeiden Sie feuchte Bedingungen. Die Installation sollte von einem qualifizierten Techniker durchgeführt werden.

Kann ich mehrere Module miteinander verbinden?

Ja, Sie können sie parallel (positive Anschlüsse zusammen, negative Anschlüsse zusammen) für 12V oder in Reihe (Plus eines Moduls an Minus des nächsten) für 24V anschließen.

Wie ist die Garantie?

Die Garantie beträgt 24 Monate für Verbraucherprodukte und deckt Herstellungsfehler ab. Vollständige Bedingungen entnehmen Sie bitte der Anleitung.

Funktioniert das Modul bei bewölktem Wetter?

Ja, aber die Ausgangsleistung wird reduziert. Das Modul erzeugt Strom, sobald es Licht ausgesetzt ist, auch diffusem Licht. Eine beschattete Fläche verringert den Wirkungsgrad erheblich.

Welche Neigung wird empfohlen?

Die empfohlene Neigung beträgt 0 bis 20° zur Horizontalen, nach Süden ausgerichtet auf der Nordhalbkugel.

Was tun bei Transportschäden?

Installieren Sie das Modul nicht und wenden Sie sich an Ihren Händler. Bewahren Sie die Originalverpackung für etwaige Reklamationen auf.

BEDIENUNGSANLEITUNG SOL100F Perel

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Beh

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Achtung: Stromschlaggefahr!

Fotovoltaische Solarmodule erzeugen einen Gleichstrom, wenn diese dem Sonnenlicht oder anderem Licht ausgesetzt sind. Obwohl ein Solarmodul nur eine geringe Menge Spannung und Strom erzeugt, kann es elektrische Schläge und Brand verursachen. Diese Gefahr vergrößert sich, wenn mehrere Module in Serie angeschlossen werden. Bedecken Sie das Solarmodul während der Installation mit einem dichten und lichtundurchlässigen Material (z.B. Pappe). Arbeiten Sie ausschließlich in einer trockenen Umgebung.

Beachten Sie, dass Sie die Anweisungen völlig begreifen, bevor Sie das Solarmodul installieren. Setzen Sie sich im Zweifelsfall mit einem Fachmann in Verbindung.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

Trennen Sie niemals ein stromführendes Solarmodul.

Montieren Sie das Modul horizontal oder vertikal mit der Anschlussbox nach oben. Montieren Sie das Solarmodul in Südlage mit einer Neigung von 0-20°. Beachten Sie, dass die Leistung des Solarmoduls im Schatten erheblich reduziert wird. Wählen Sie für die Montage einen Platz mit möglichst wenig schattenwerfenden Objekten.

Verwenden Sie kein spitzes Metallwerkzeug oder andere Dinge, mit denen das Modul beschädigt werden kann.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftun

Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Anschluss

4.1 Hinweise

• Verwenden Sie, abhängig von Kabellänge und Modulgröße, geeignete Kabel. Vorzugsweise UVbeständig von 2.5 - 4 mm². Verwenden Sie die Velleman-Kabel SOL/SPC3 (nicht mitgeliefert
• Verbinden Sie den negativen Pol des Solarmoduls mit dem negativen Pol des Solar-Ladereglers. Verbinden Sie den positiven Pol des Solarmoduls mit dem positiven Pol des Solar-Ladereglers.

4.2 Allgemeines

• Zum Schutz vor Korrosion, müssen Sie die Kabel und den Schraubblock mit Vaseline® schmieren.
• Stellen Sie sicher, dass die Anschlussbox hermetisch verschlossen ist, um Schäden durch Feuchtigkeit zu vermeiden.
• Schützen Sie das Solarmodul bei Montage in Meeresnähe vor eindringender Feuchtigkeit, um Korrosion (Salzwasser) zu vermeiden.

4.3 Schemen

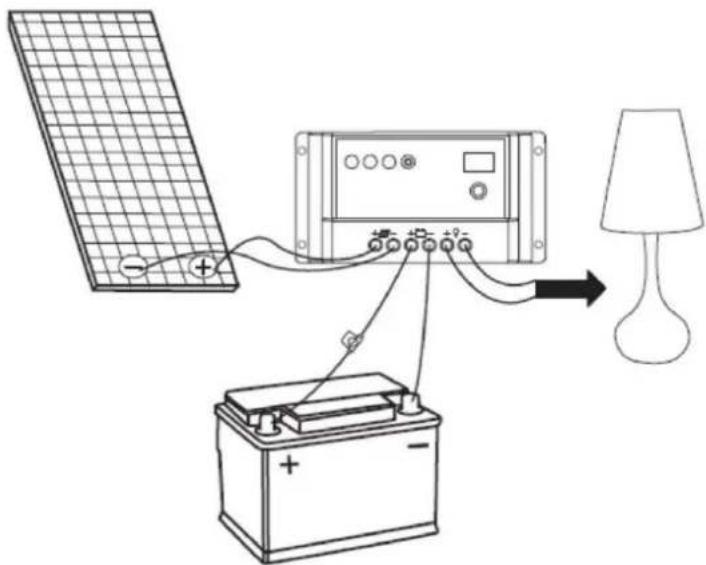

Ein Solarmodul anschließen

Schließen Sie das Solarmodul über einen Regler an ein Akkusystem an.

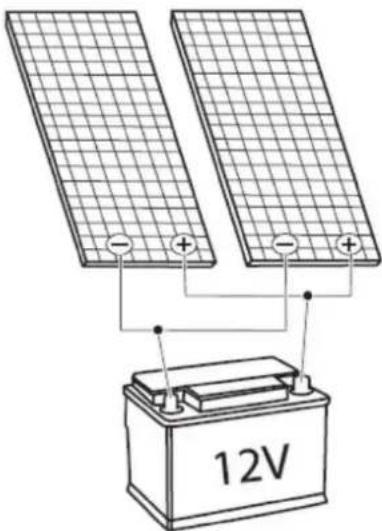

Paralleler Anschluss

Verbinden Sie Plus mit Plus und Minus mit Minus.

12V

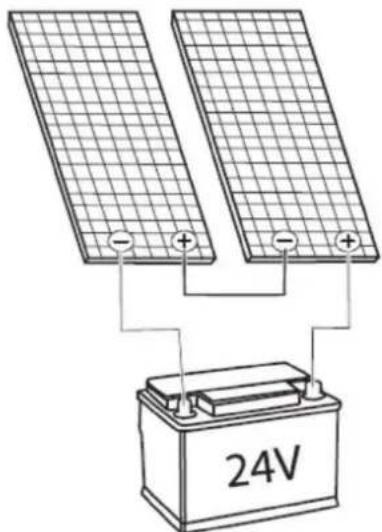

Serieller Anschluss

Verbinden Sie Plus des einen Moduls an Minus des anderen Moduls.

24V

5. Reinigung und Wartung

Das Solarmodul ist wartungsfrei.

Halten Sie das Gerät sauber. Reinigen Sie das Solarmodul bei Montage in Meeresnähe regelmäßig mit klarem Wasser, um Korrosion (Salzwasser) zu vermeiden.

Überprüfen Sie regelmäßig die elektrischen Anschlüsse regelmatig und Kabel.

Überprüfen Sie regelmäßig die Montage.

6. Technische Daten

SOL50F

Maximalleistung (Pmax) 50 W
Spannung bei Maximalleistung (Vmp).... 17.6 V
Strom bei Maximalleistung (Imp).... 2.86 A
Leerlaufspannung (Voc)....21.1 V
Kurzschlussstrom (Isc) 3.15 A
Temperaturkoeffizient (Voc)....(0.065 ± 0.015) %/°C
Temperaturkoeffizient (Isc)....-(80 ± 10) mV %/°C
Temperaturkoeffizient (Leistung)....-(0.5 ± 0.05) %/°C
NOCT (Betriebstemperatur der Solarzelle unter Normalbedingungen) 47 ± 2 °C
Betriebstemperatur....-40 °C bis +85 °C
max. Systemspannung 600 VDC
Leistungstoleranz.... ± 5 %
Zellen....multikristalline Silicium-Zellen
Zellen pro Modul und Anschlüsse 32 (4 x 8)
Abmessungen (Modul).... 645 x 535 x 3 mm (0.12")
Gewicht....1.6 kg (3.56 lbs.)

SOL100F

Maximalleistung (Pmax) 100 W
Spannung bei Maximalleistung (Vmp).... 17.6 V
Strom bei Maximalleistung (Imp) 5.72 A
Leerlaufspannung (Voc) 21.1 V
Kurzschlussstrom (Isc) 6.30 A
Temperaturkoeffizient (Voc)....(0.065 ± 0.015) %/°C
Temperaturkoeffizient (Isc)....-(80 ± 10) mV %/°C
Temperaturkoeffizient (Leistung)....-(0.5 ± 0.05) %/°C
NOCT (Betriebstemperatur der Solarzelle unter Normalbedingungen) 47 ± 2 °C
Betriebstemperatur....-40 °C bis +85 °C
max. Systemspannung 600 VDC
Leistungstoleranz.... ± 5 %
Zellen....multikristalline Silicium-Zellen
Zellen pro Modul und Anschlüsse 32 (4 x 8)
Abmessungen (Modul)....1150 x 535 x 3 mm (1.12")
Gewicht....2.2 kg (7.68 lbs.)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EÜ. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinz

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
